4-16 Compensación de Decaimiento en la Esquina Inferior Derecha (Función HEXA)

Descripción:
Debido a que la potencia del haz láser disminuye con la distancia, la esquina inferior derecha de una máquina HEXA puede verse significativamente afectada, lo que ocasiona problemas de corte en esa zona.
Por lo tanto, esta función está diseñada para mejorar la estabilidad del corte en toda la superficie de trabajo.

¿Cuándo se debe ajustar?
Cuando se presentan problemas de corte o grabado en la zona inferior derecha de la superficie de trabajo.

Compensación de decaimiento en la esquina inferior derecha:

Paso 1

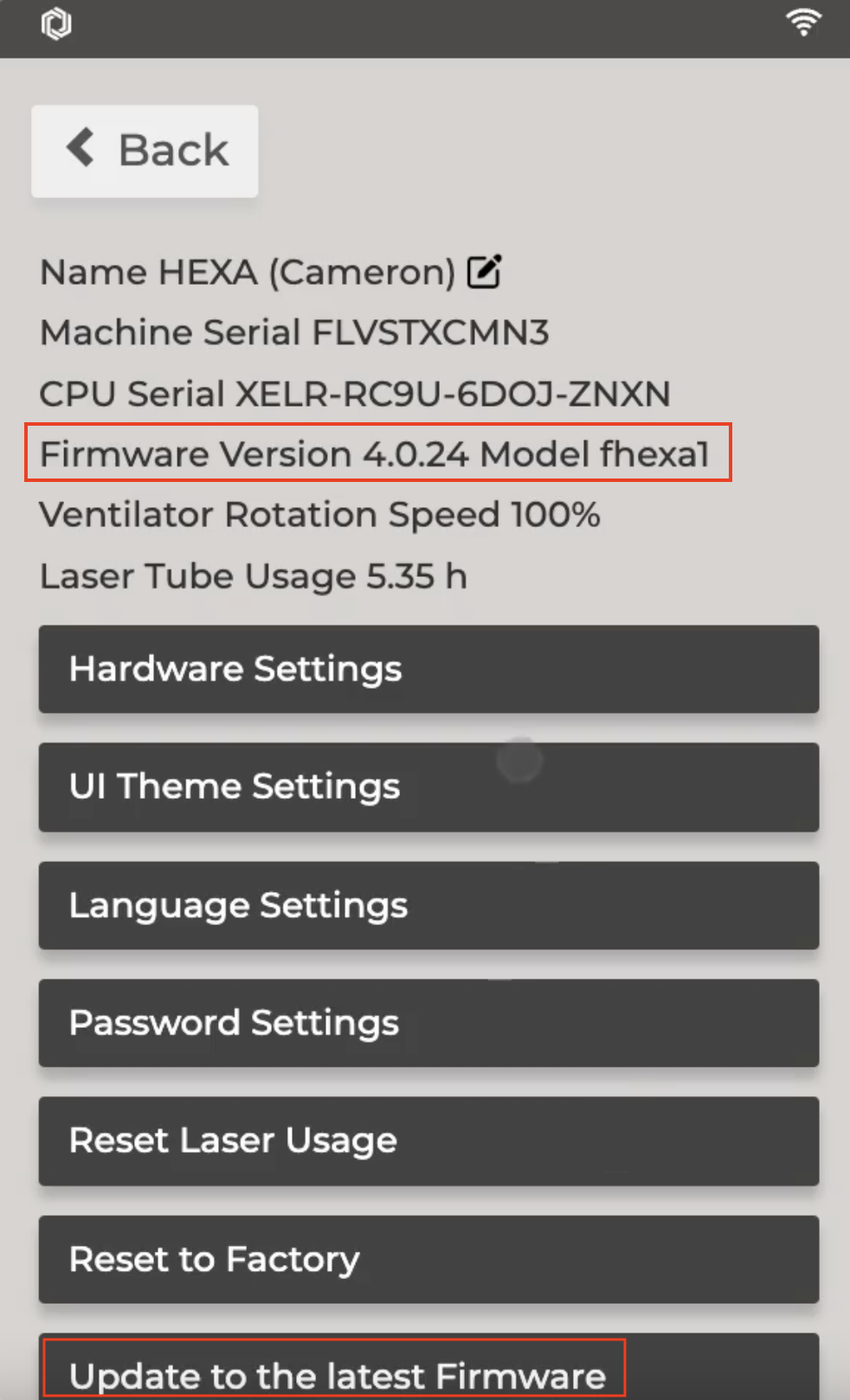

Esta función solo está disponible en la versión de firmware 4.0.24 o superior. (¿Dónde descargar?)

Paso 2

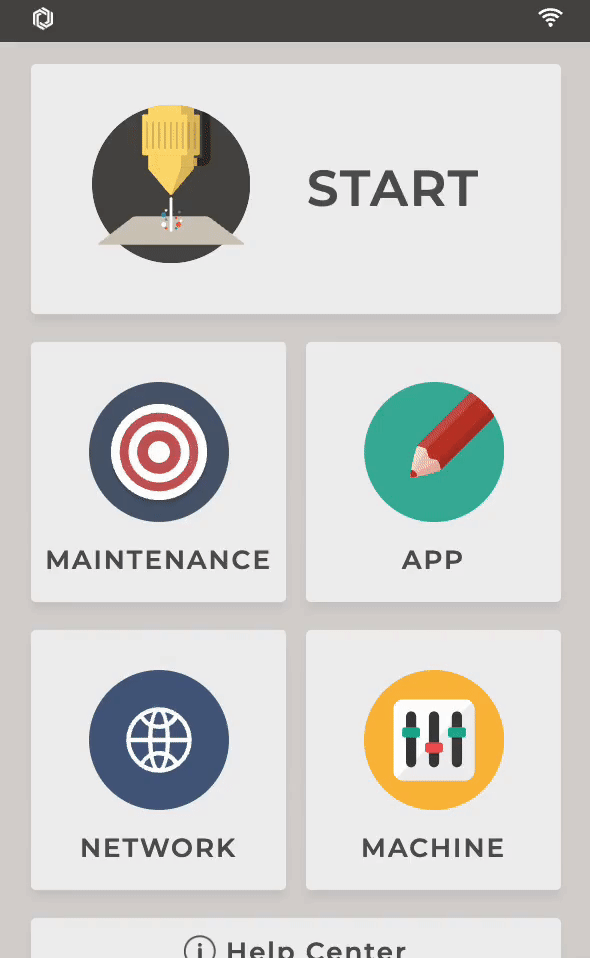

Tras actualizar el firmware, se puede encontrar en el panel de control.
(Máquina >> Configuración de hardware >> Página siguiente >> Compensación de decaimiento en la esquina inferior derecha)

Paso 3

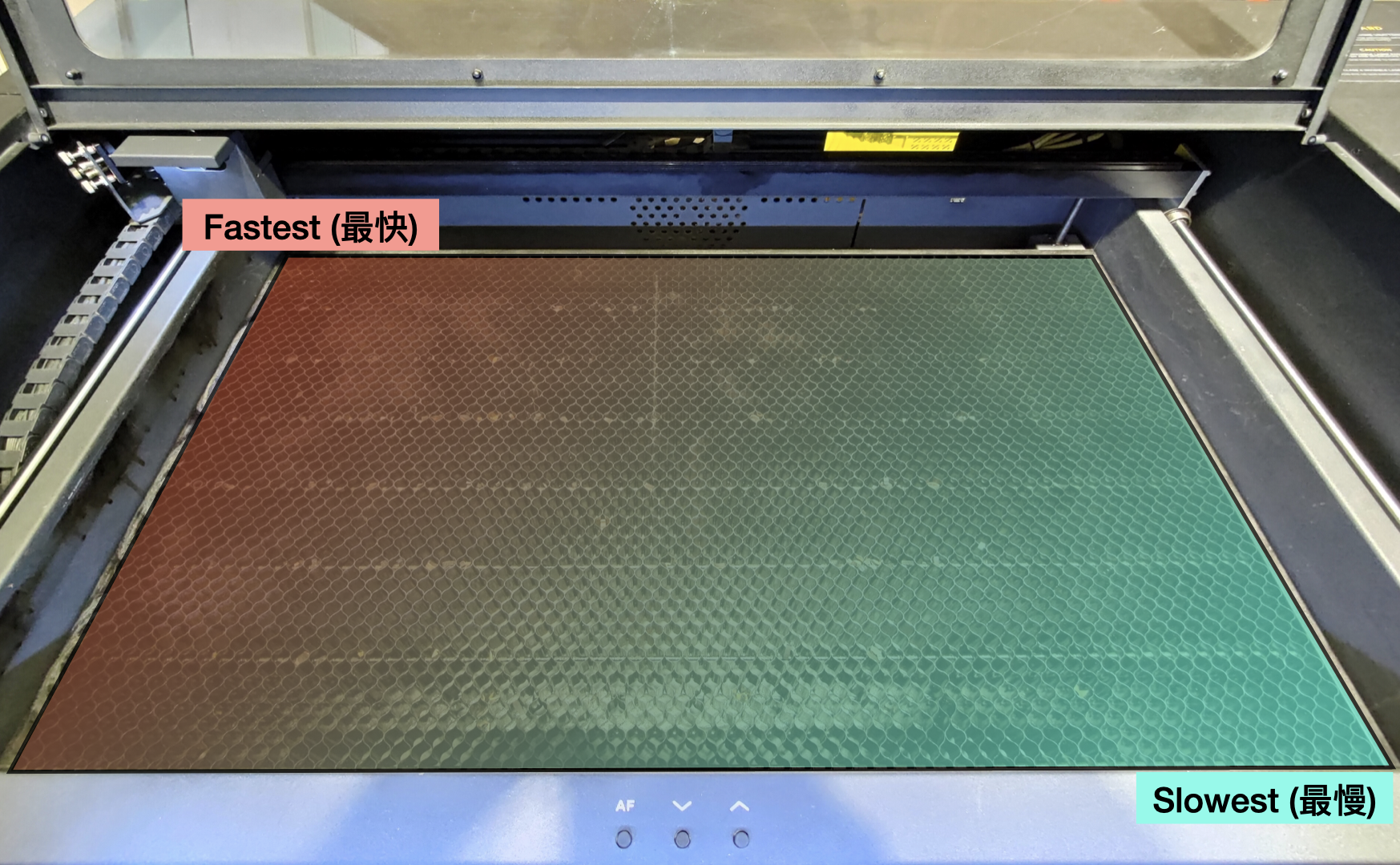

Al activar esta función, la máquina reducirá gradualmente la velocidad establecida en Beam Studio durante las tareas. A medida que el cabezal láser se aproxime a la esquina inferior derecha, la máquina disminuirá aún más su velocidad, hasta alcanzar el ajuste seleccionado por el usuario.

Paso 4

El rango ajustable para esta función en la configuración es de 0,00 a 0,75, donde 0,00 indica que la función está desactivada.
0,00 = Reducción de velocidad del 0%
0,30 = Reducción de velocidad del 30%
0,50 = Reducción de velocidad del 50%
0,75 = Reducción de velocidad del 75%
...etc.

Ejemplo:

Se configura una tarea con una velocidad de 10 mm/s en Beam Studio y la Compensación se establece en 0,50 en el panel de la máquina.

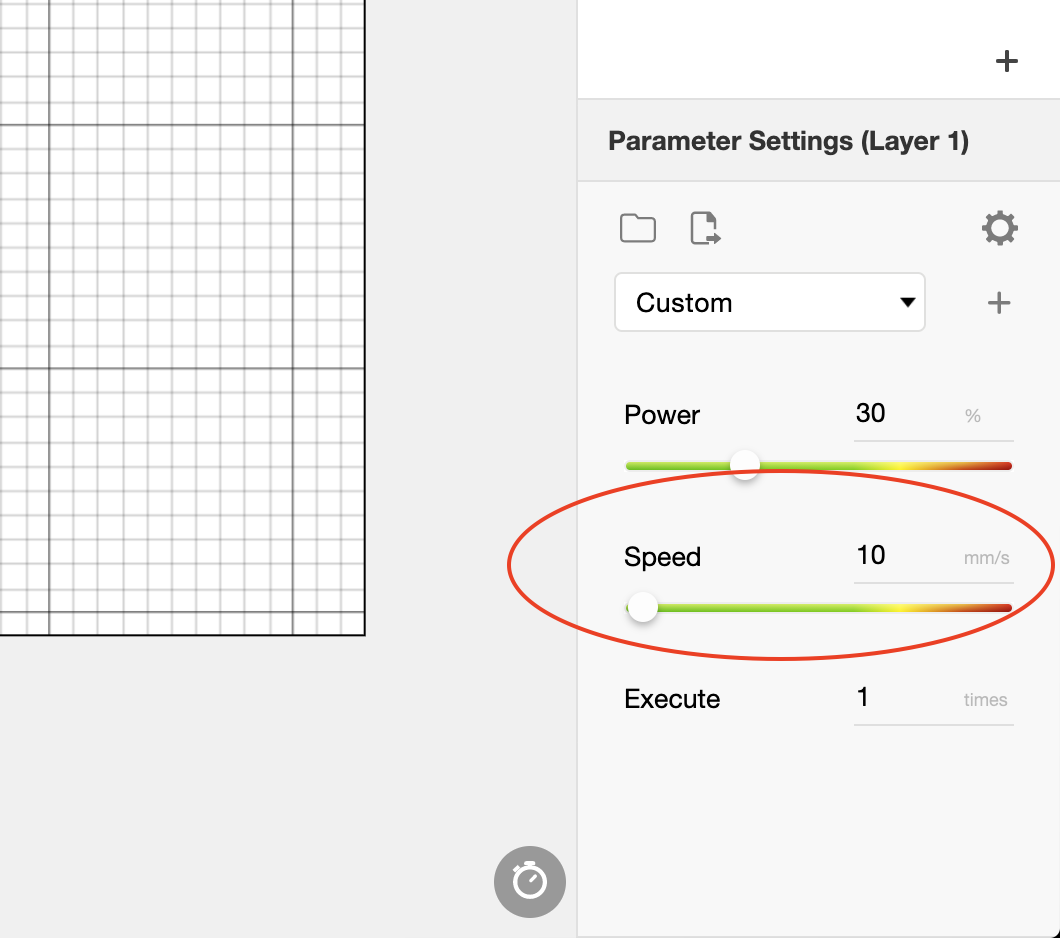

Beam Studio:

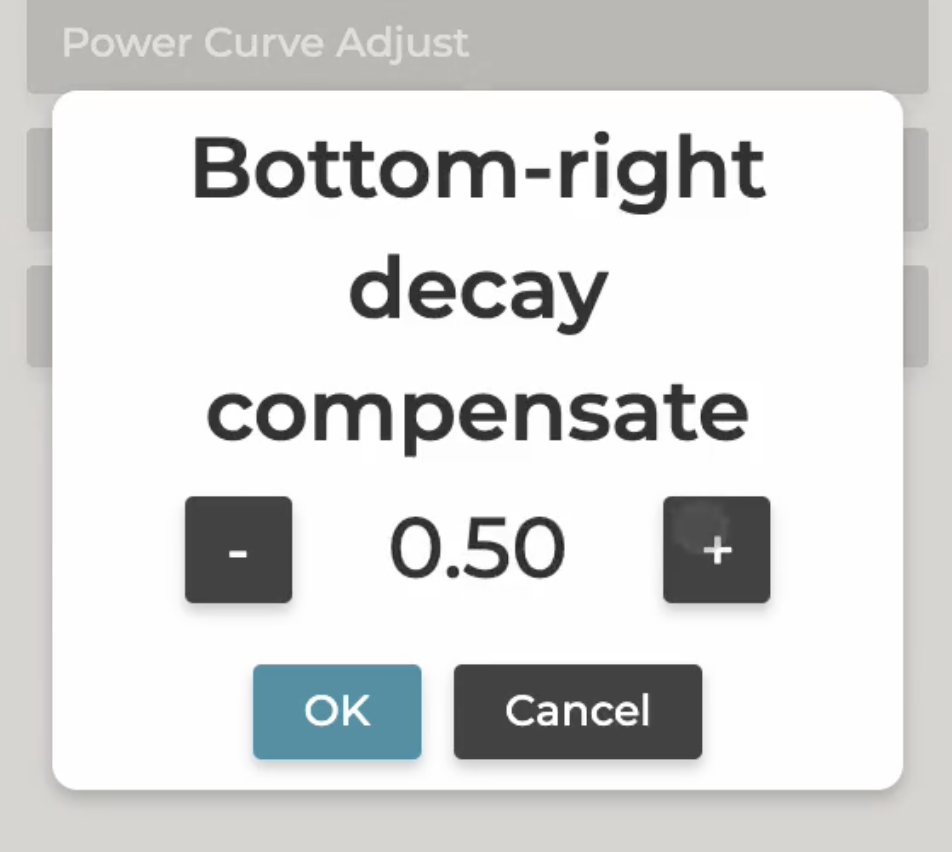

Compensación:

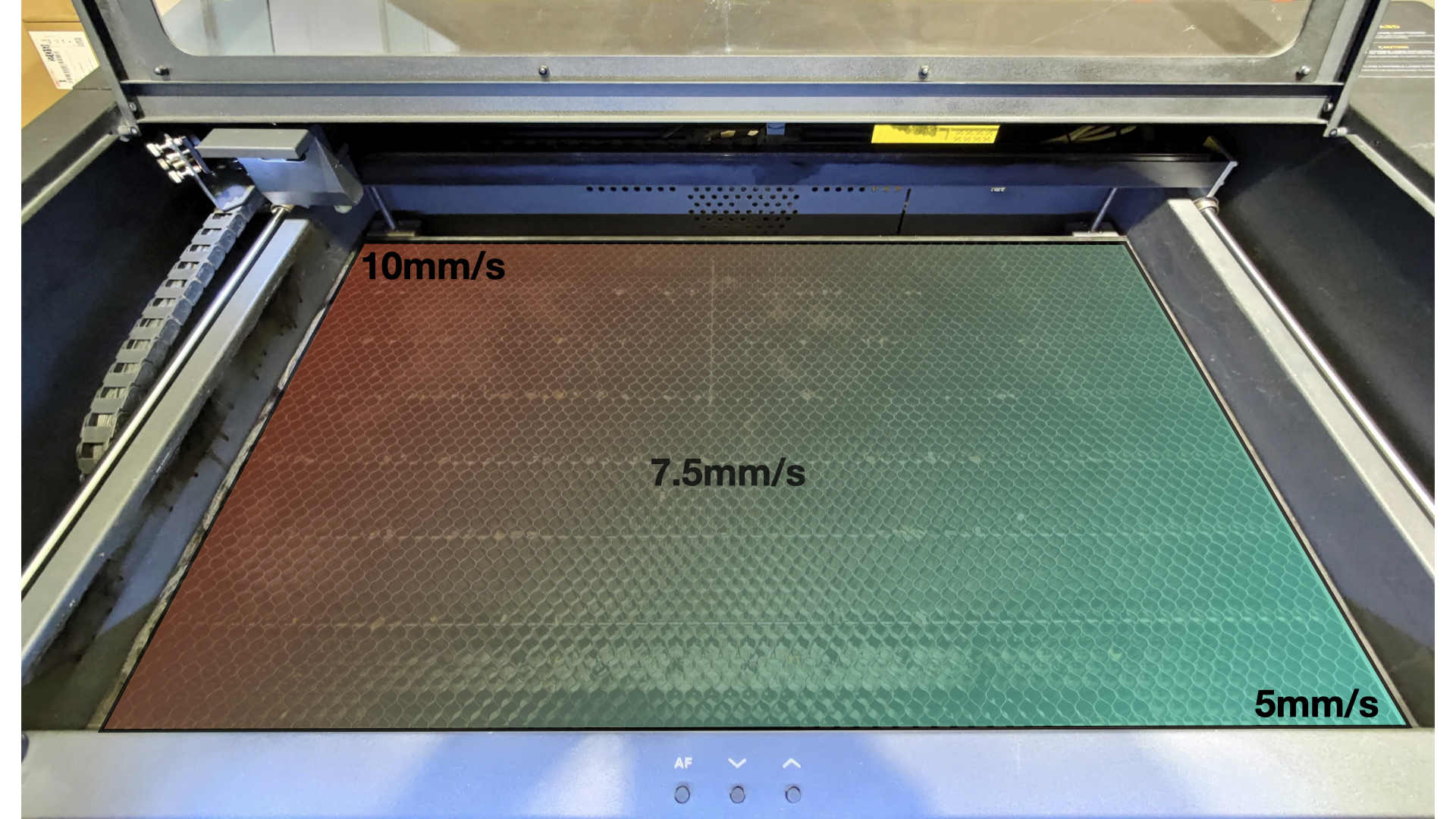

Cuando el cabezal láser se aproxima a la esquina inferior derecha, la velocidad se reducirá un 50%, por lo que pasará a ser de 5 mm/s.
(10 mm/s - (10 mm/s * 0,5) = 5 mm/s)
