2-7 Instrucciones del prisma triangular

Descripción

Los prismas triangulares son un accesorio que viene con la máquina. Tienen dos usos principales. Por favor, consulte las siguientes instrucciones.

• Evitar que los materiales se carbonicen
• Medir la distancia focal

Evitar que los materiales se carbonicen

Cuando se corta con una máquina, el rayo láser atraviesa la pieza de trabajo, entra en contacto con el papel de aluminio en la base de la máquina y luego se refleja en la parte posterior de la pieza, provocando quemaduras o carbonización, como se muestra en el siguiente ejemplo.

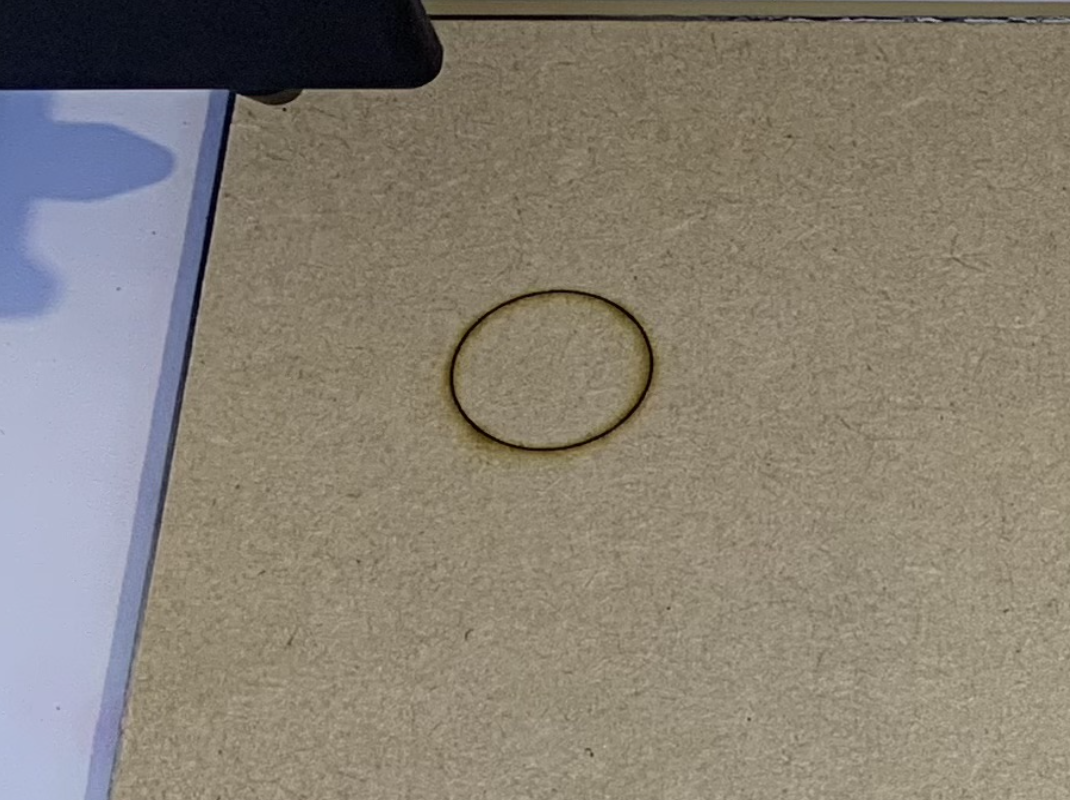

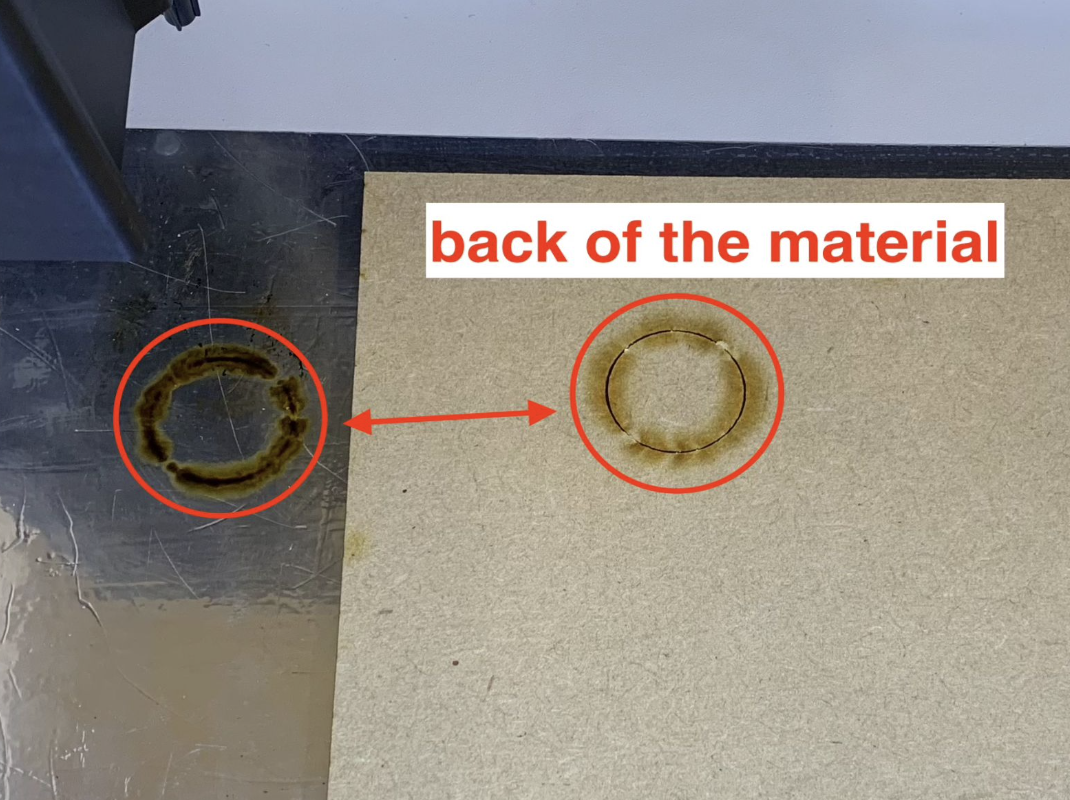

Antes de usar los prismas:

Al utilizar los prismas triangulares para elevar la pieza de trabajo, se reduce el contacto entre esta y el rayo láser reflejado, evitando así las quemaduras o la carbonización, como se ilustra en el siguiente ejemplo.

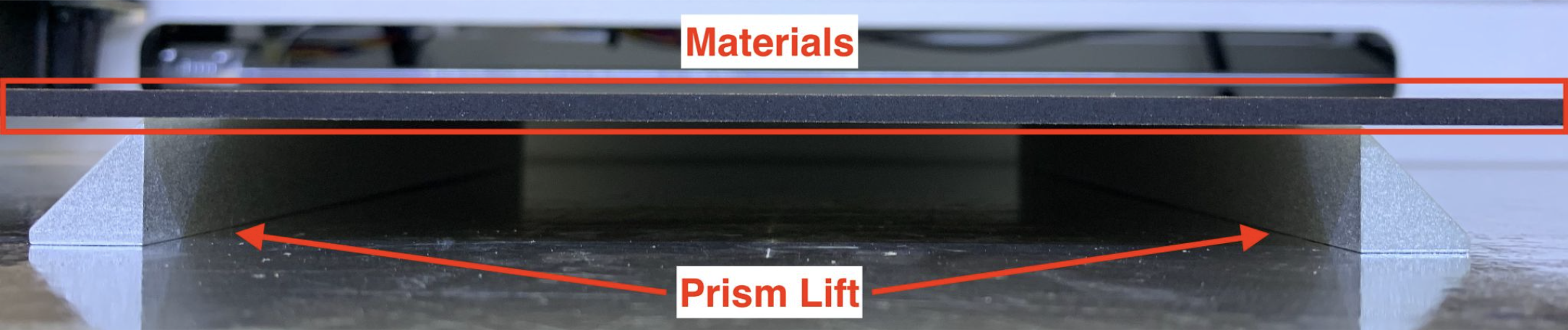

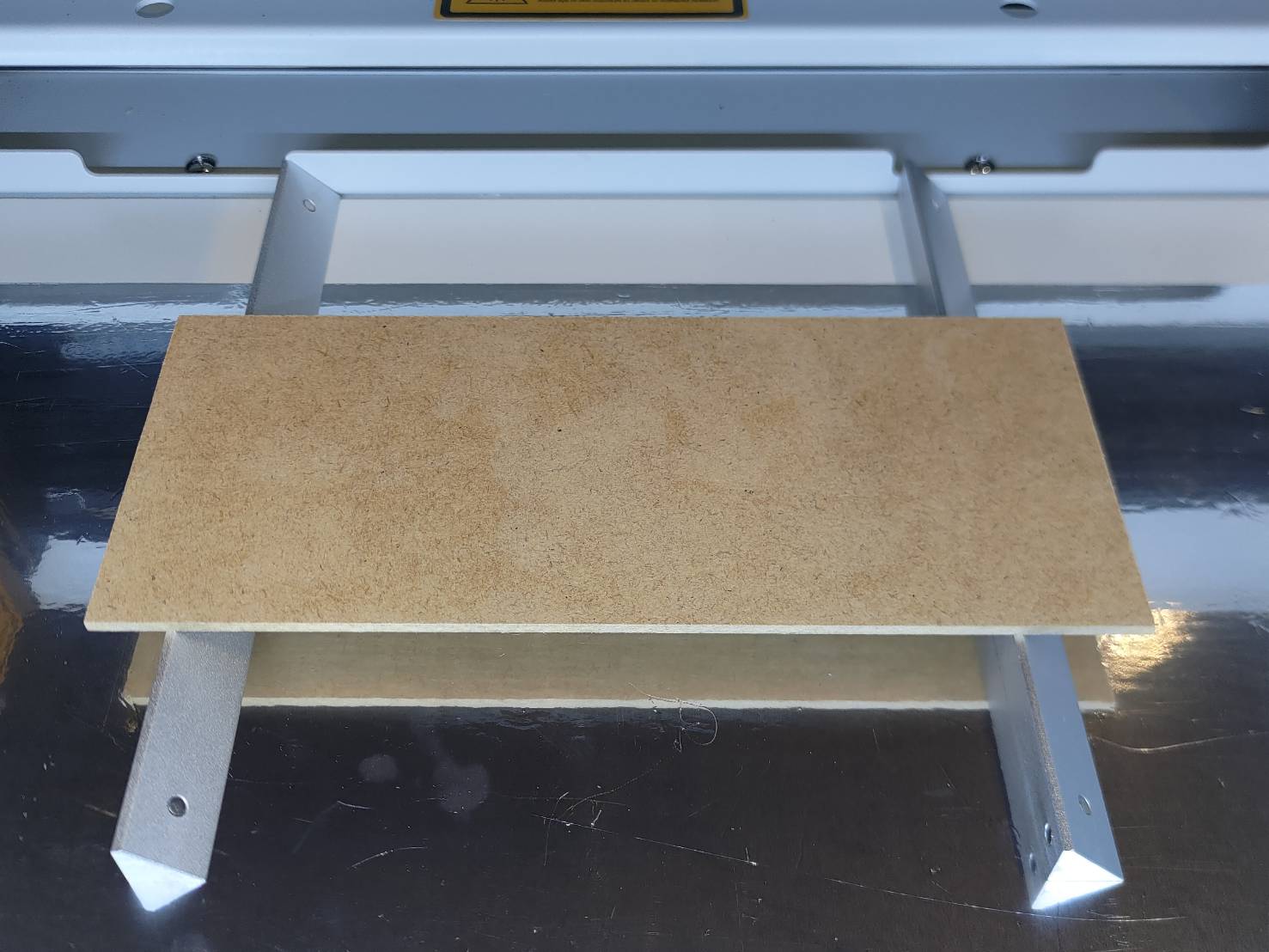

La forma de elevar la pieza de trabajo con prismas

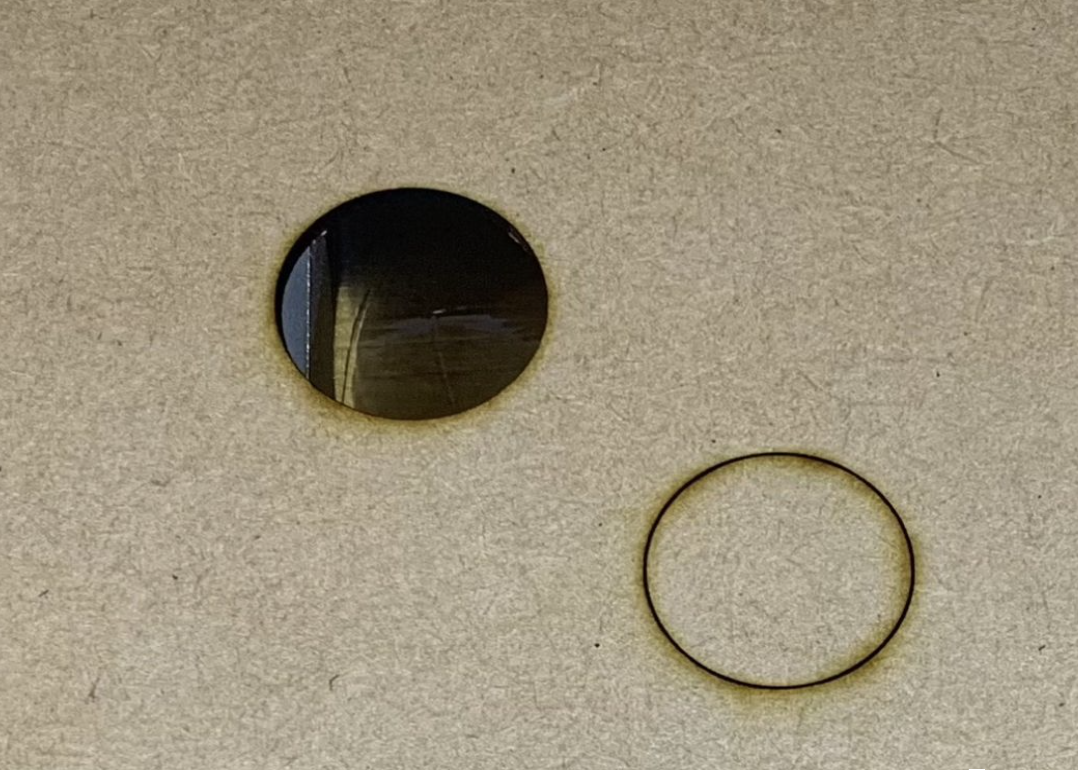

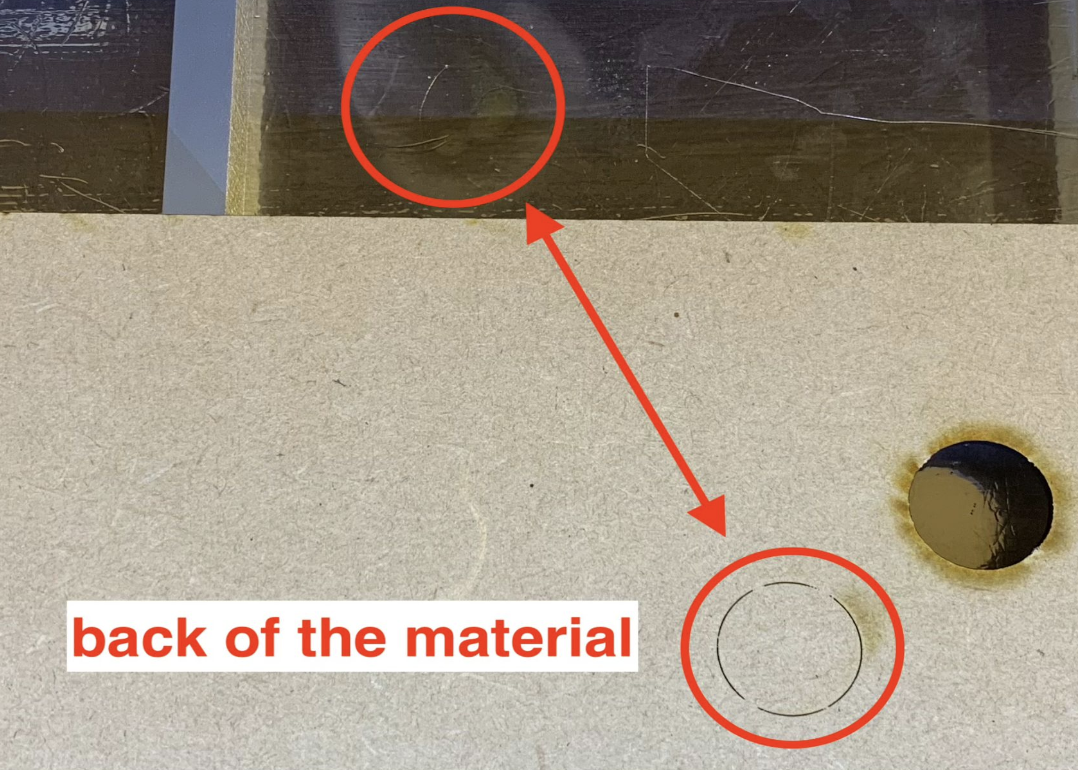

Después de usar los prismas:

Medir la distancia focal

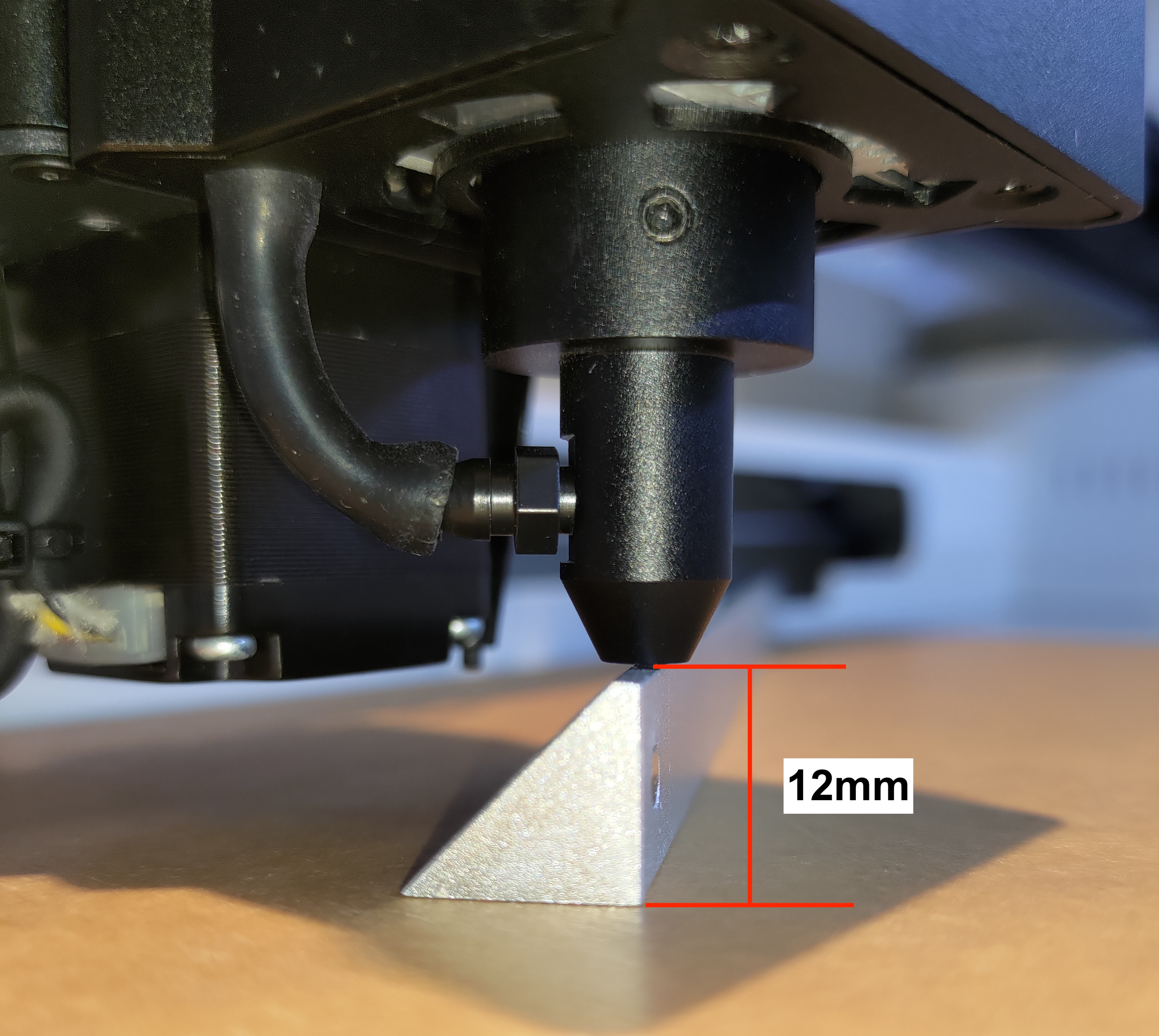

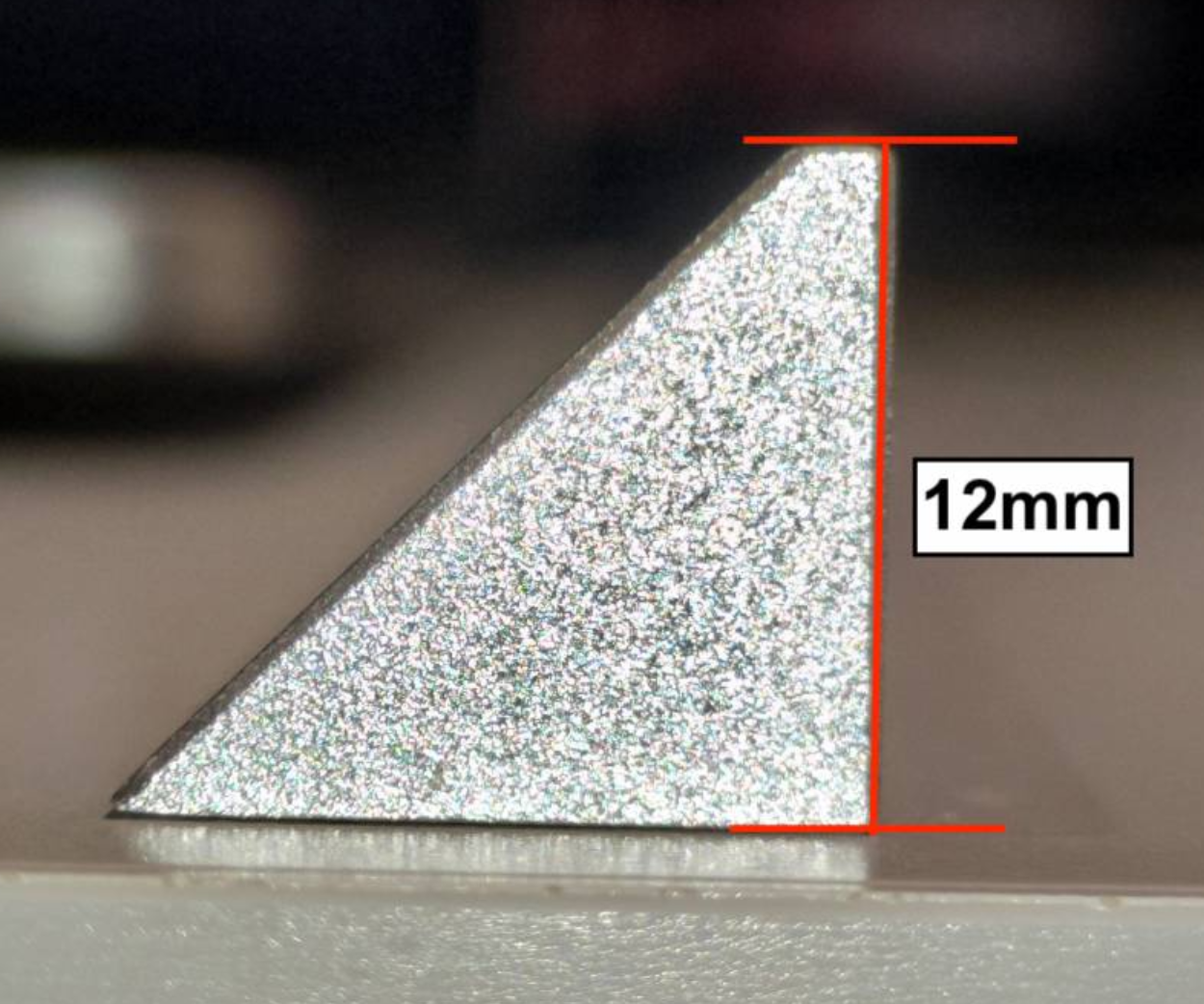

La distancia de enfoque estándar es de 12 mm (distancia entre la boquilla del módulo láser y la pieza de trabajo). Uno de los lados del prisma triangular está diseñado para medir 12 mm, por lo que puede utilizarse como herramienta de medición de distancia.
Consulte esta página para conocer los métodos de uso y medición: Ajuste de la distancia focal (Ador)
