2-4 Iniciar grabado

Instrucciones para instalar diferentes módulos

• Instalación del módulo láser de diodo de 10W / 20W
• Instalación del módulo de impresión
• Instalación del módulo láser infrarrojo de 2W


1. Enfoque

Coloque el material dentro de la máquina y mueva el cabezal láser sobre el material. Luego, haga clic en el botón de enfoque en el lado izquierdo de la máquina dos veces o mantenga presionado el botón "AF" en el panel de la máquina hasta que el cabezal láser comience a moverse. Cuando el cabezal láser toque el material y se mueva hacia arriba, el enfoque estará completo. Asegúrese de que la distancia de enfoque sea correcta antes de cada grabado.

a. Mantenga presionado el botón "AF" en el panel de la máquina:	b. Haga doble clic en el botón de enfoque en el lado izquierdo de la máquina:

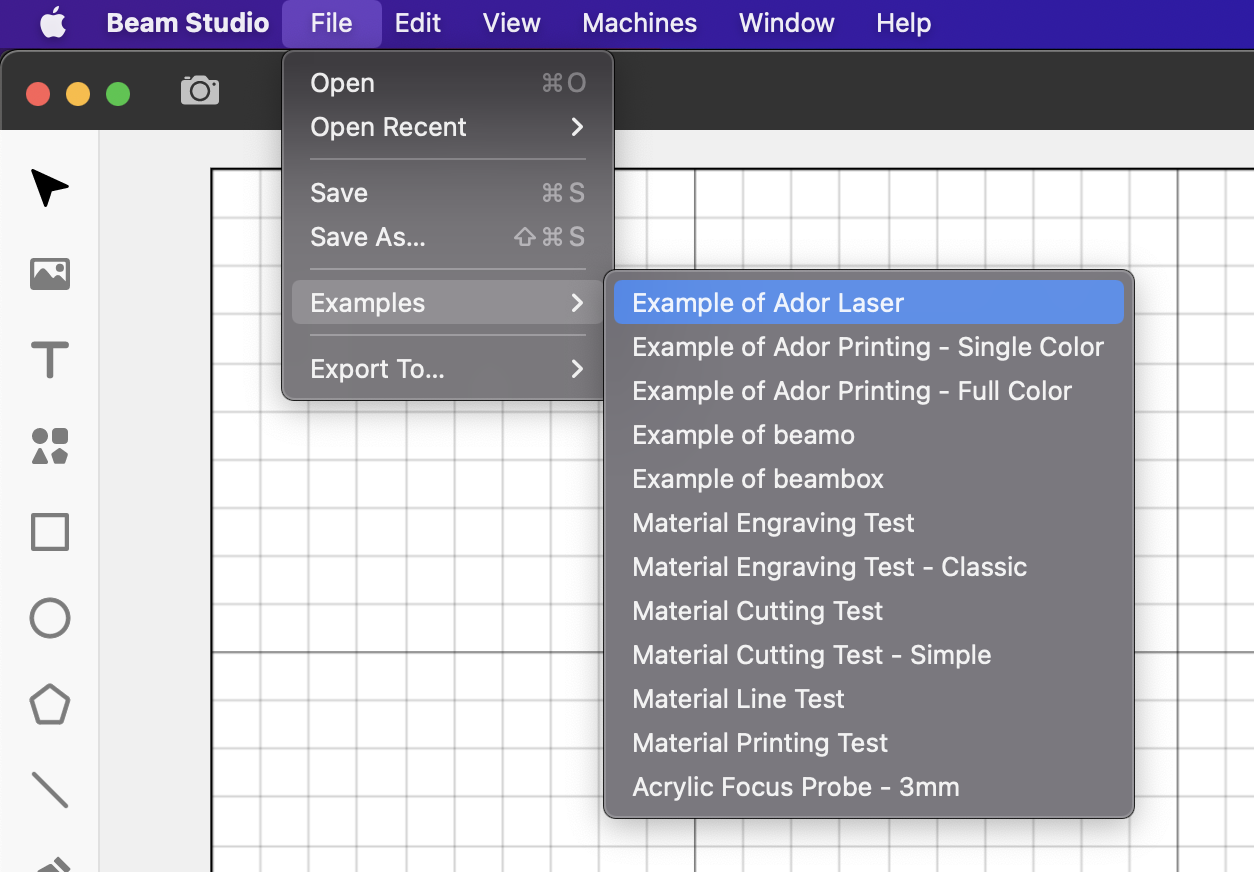

2. Importar el archivo de prueba de grabado

Haga clic en "Menú"> "Archivo"> "Ejemplos"> "Ejemplo de Ador Laser".

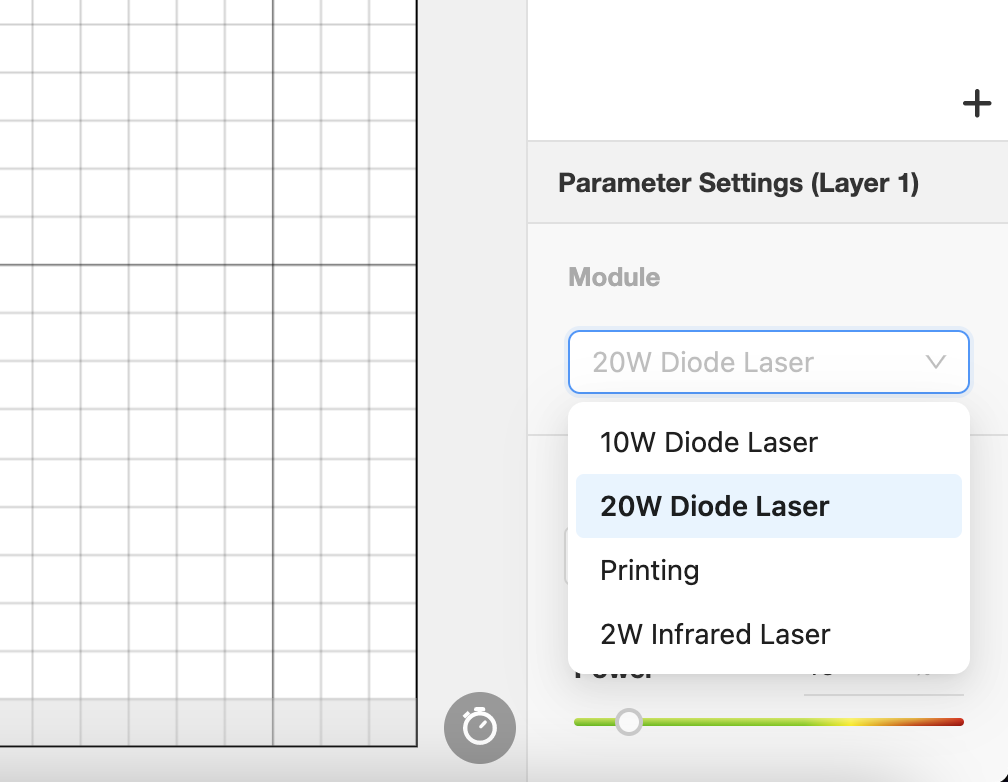

3. Seleccione el módulo actual

Seleccione el láser de diodo de 20W o el láser de diodo de 10W.

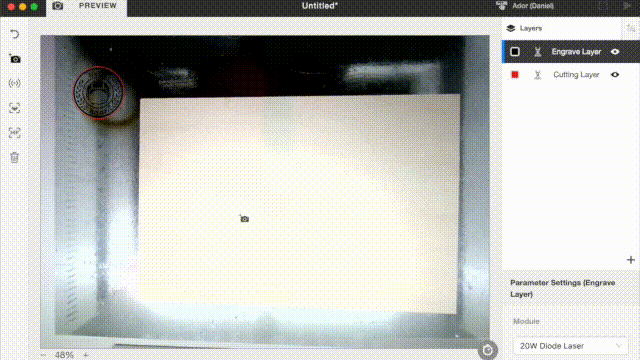

4. Vista previa de la posición de grabado

Haga clic en el símbolo de la cámara en la esquina superior izquierda.

⚠︎ Antes de comenzar la vista previa, asegúrese de que la calibración de la cámara (Módulo láser de diodo de 10W/20W) se haya realizado.

Si utiliza el módulo de impresión, consulte Ador - Calibración del módulo de impresión.
Si utiliza el módulo láser infrarrojo de 2W, consulte Ador - Calibración del módulo láser rojo de 2W.

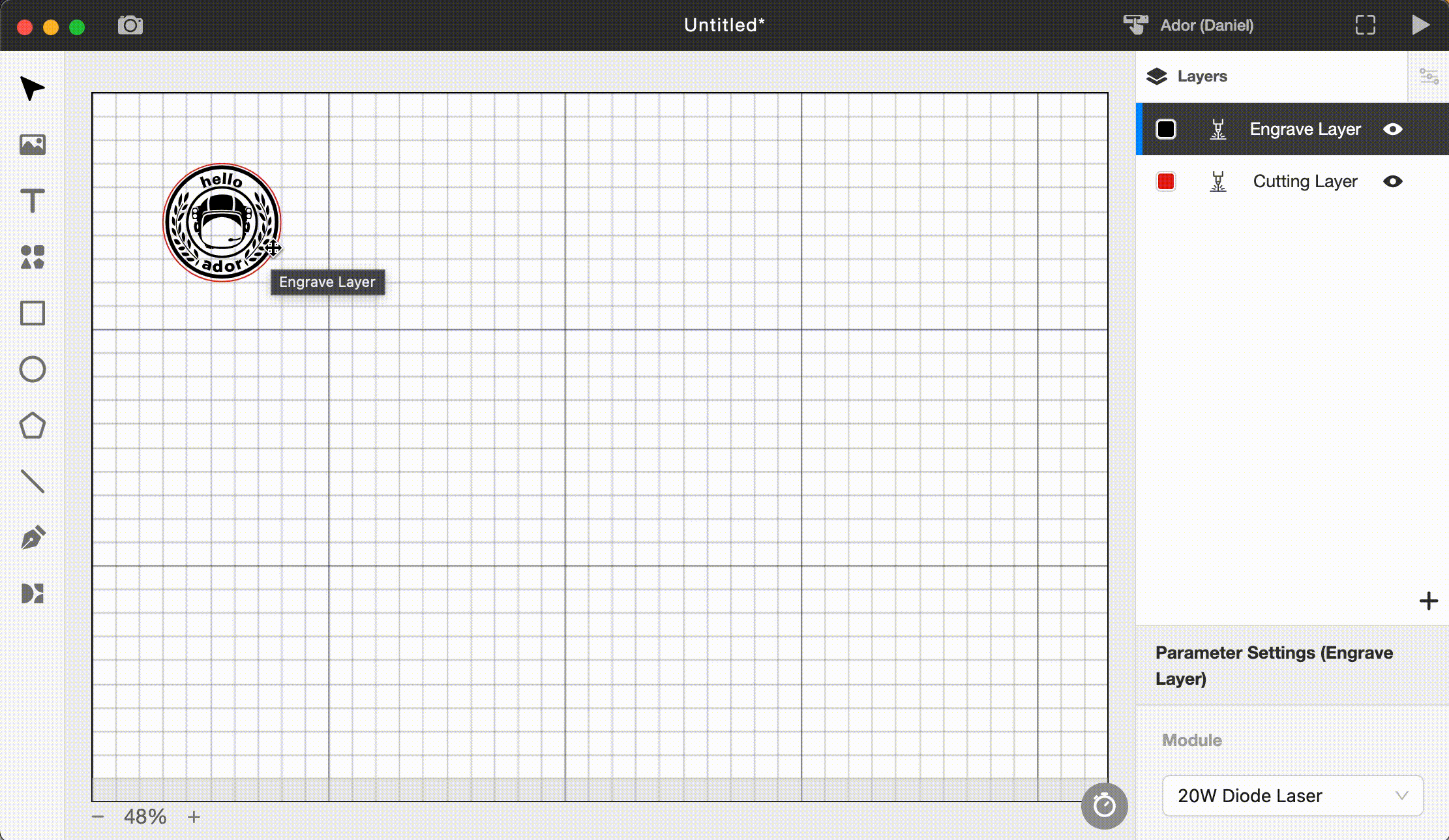

5. Enviar el trabajo

Salga del modo de vista previa de la cámara, arrastre y suelte la imagen en la ubicación de grabado deseada y presione el botón de flecha para enviar el archivo.

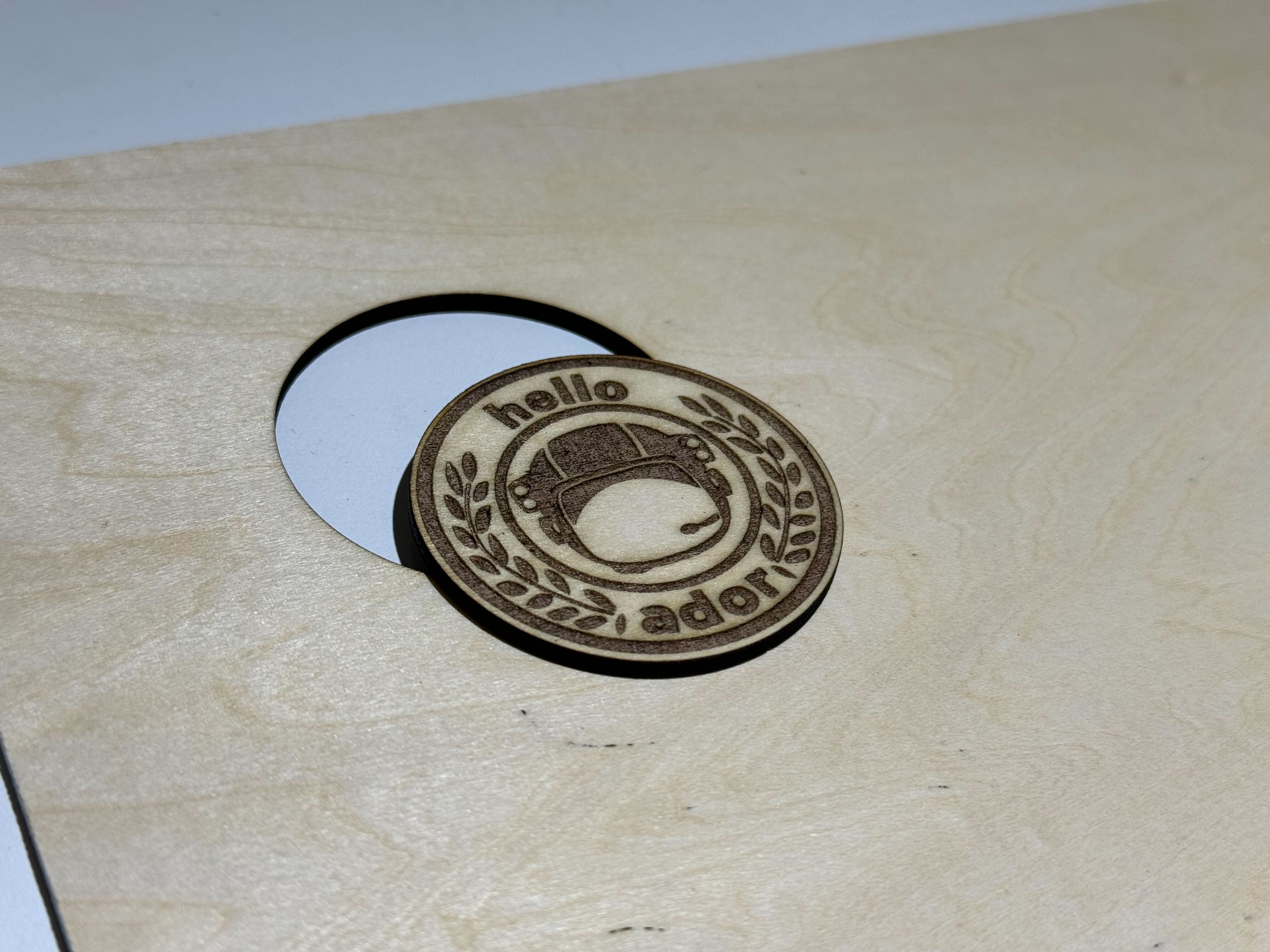

6. Resultado del grabado
