Cable Puente LightBurn - Módulo Rotativo HEXA 2.0

Antes de comenzar

Instalar el Módulo Rotativo 2.0

Para instalar el Módulo Rotativo 2.0, siga este artículo.

Nota: Apague la máquina antes de instalar el Módulo Rotativo.

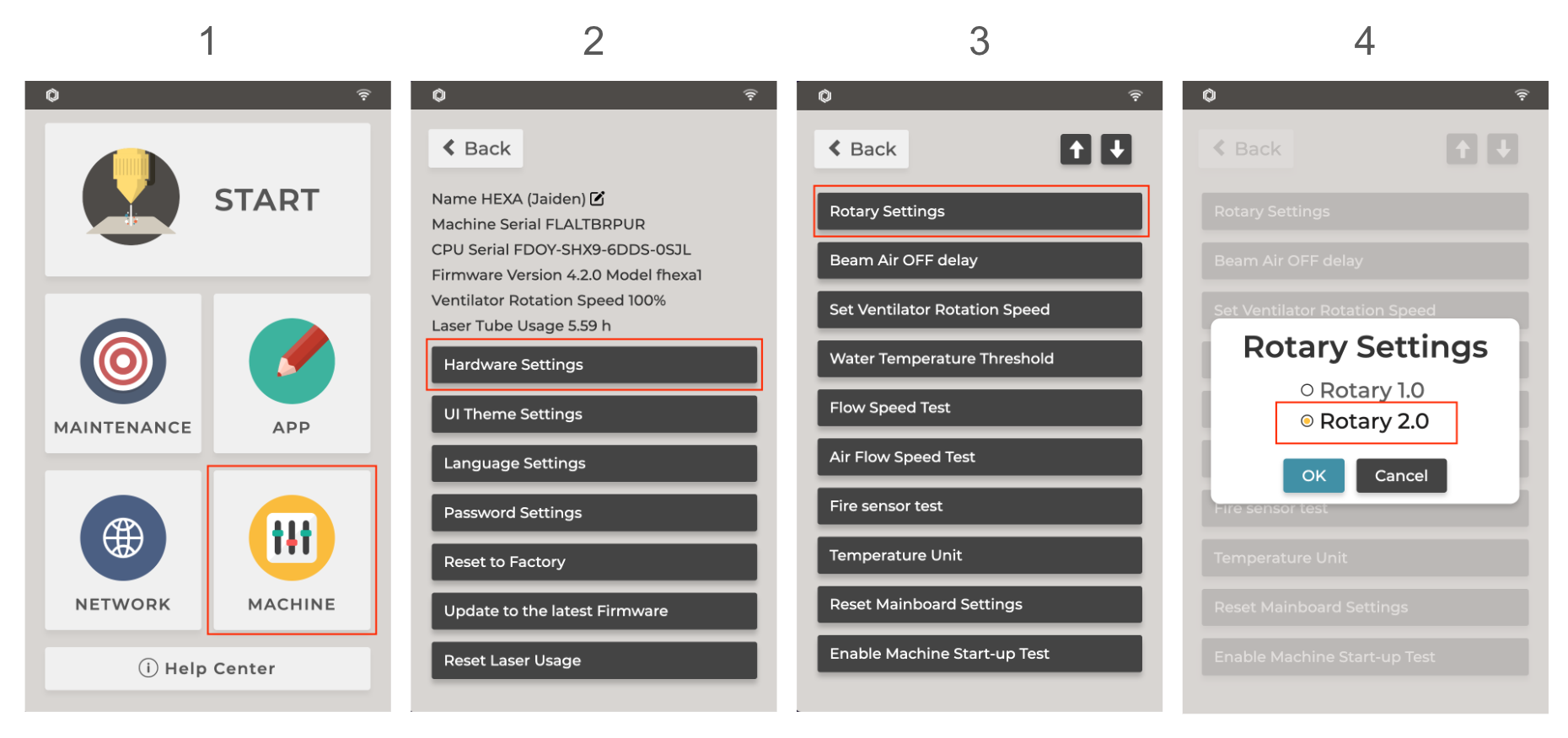

Antes de empezar, asegúrese de que la configuración del Módulo Rotativo en HEXA sea correcta.

Ajustes de LightBurn

1. Importe el archivo de configuración y conecte su ordenador a la máquina con el Cable Puente LightBurn. Consulte Cable Puente LightBurn - HEXA para obtener más información.

2. Abra LightBurn y haga clic en 'Dispositivos' en la pestaña Láser . ➡️ Active 'Mostrar activación del rotativo en la ventana principal' en la ventana de Configuración que aparece y haga clic en 'Aceptar'.

3. Active 'Habilitar rotativo' en el panel derecho.

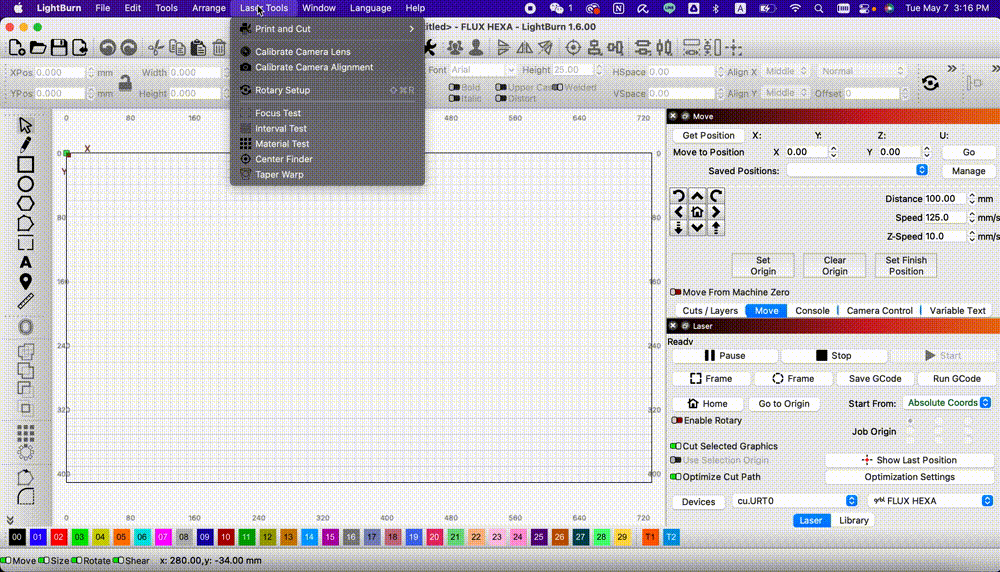

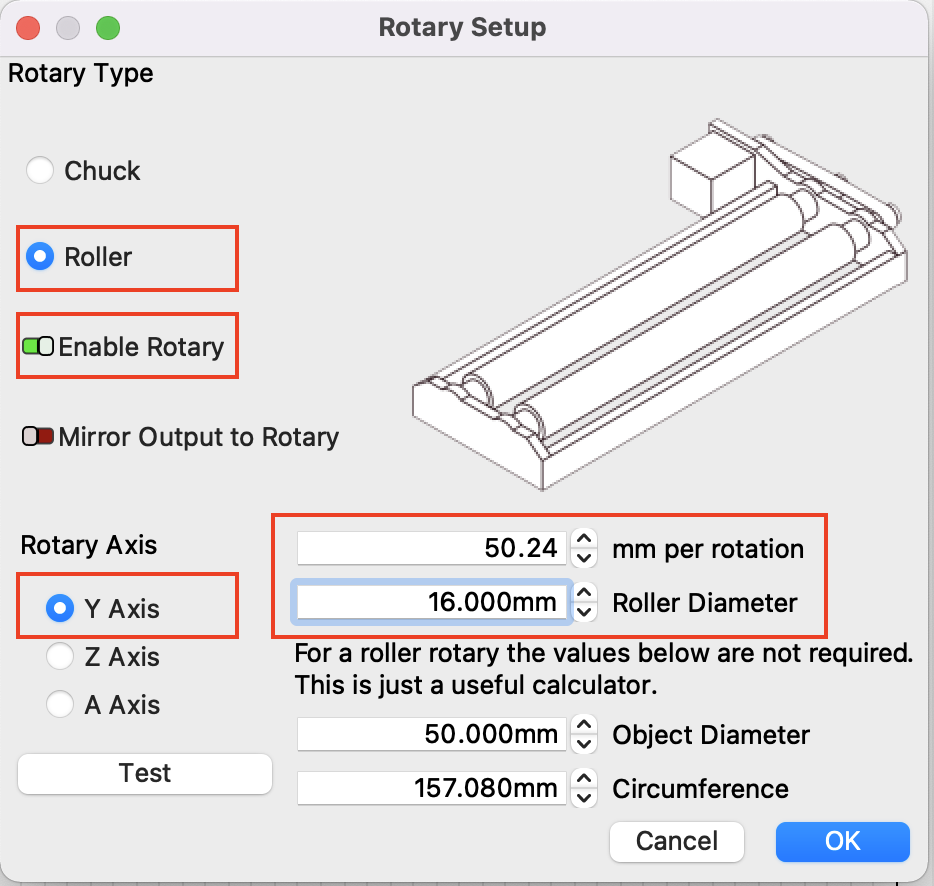

4. Seleccione 'Herramientas láser' ➡️ 'Configuración del rotativo'. A continuación, configure los parámetros del Módulo Rotativo de la siguiente manera y haga clic en 'Aceptar'.

Iniciar operación

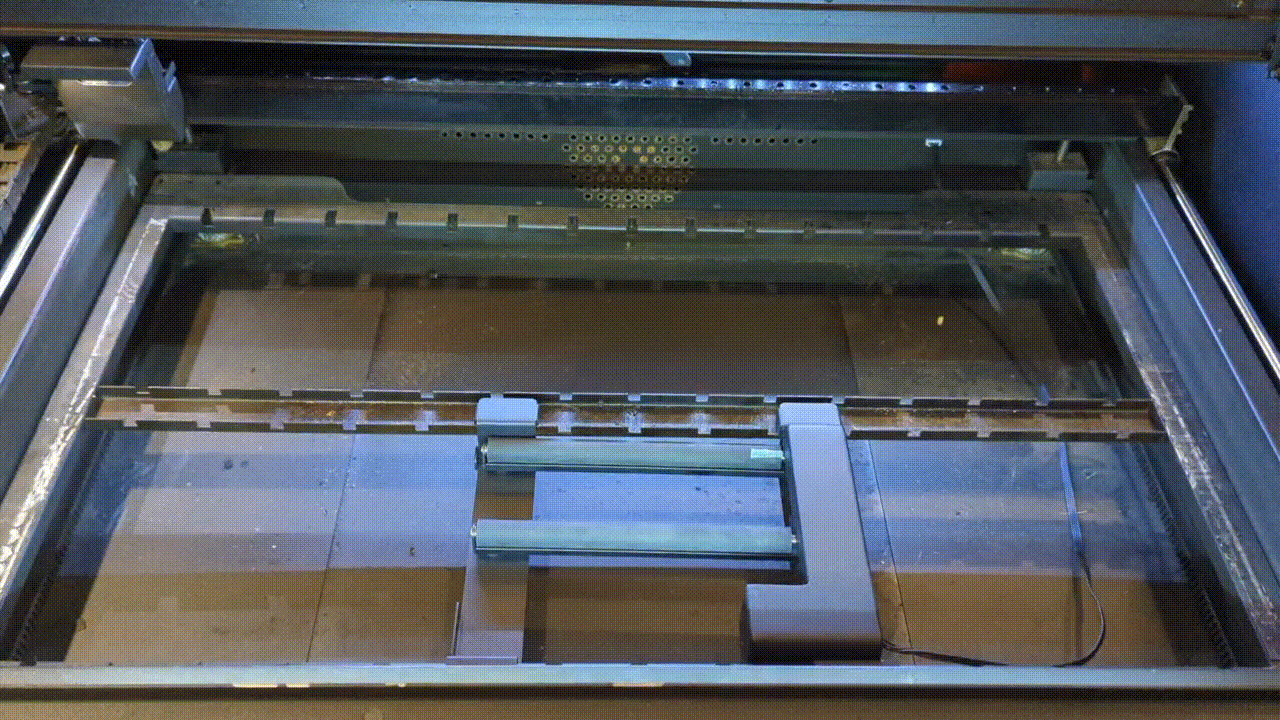

1. Coloque el material dentro de la máquina

2. Enfoque

- Haga clic en el botón 'Detener' en el panel 'Láser' para liberar el motor.

- Mueva el cabezal láser sobre el material.

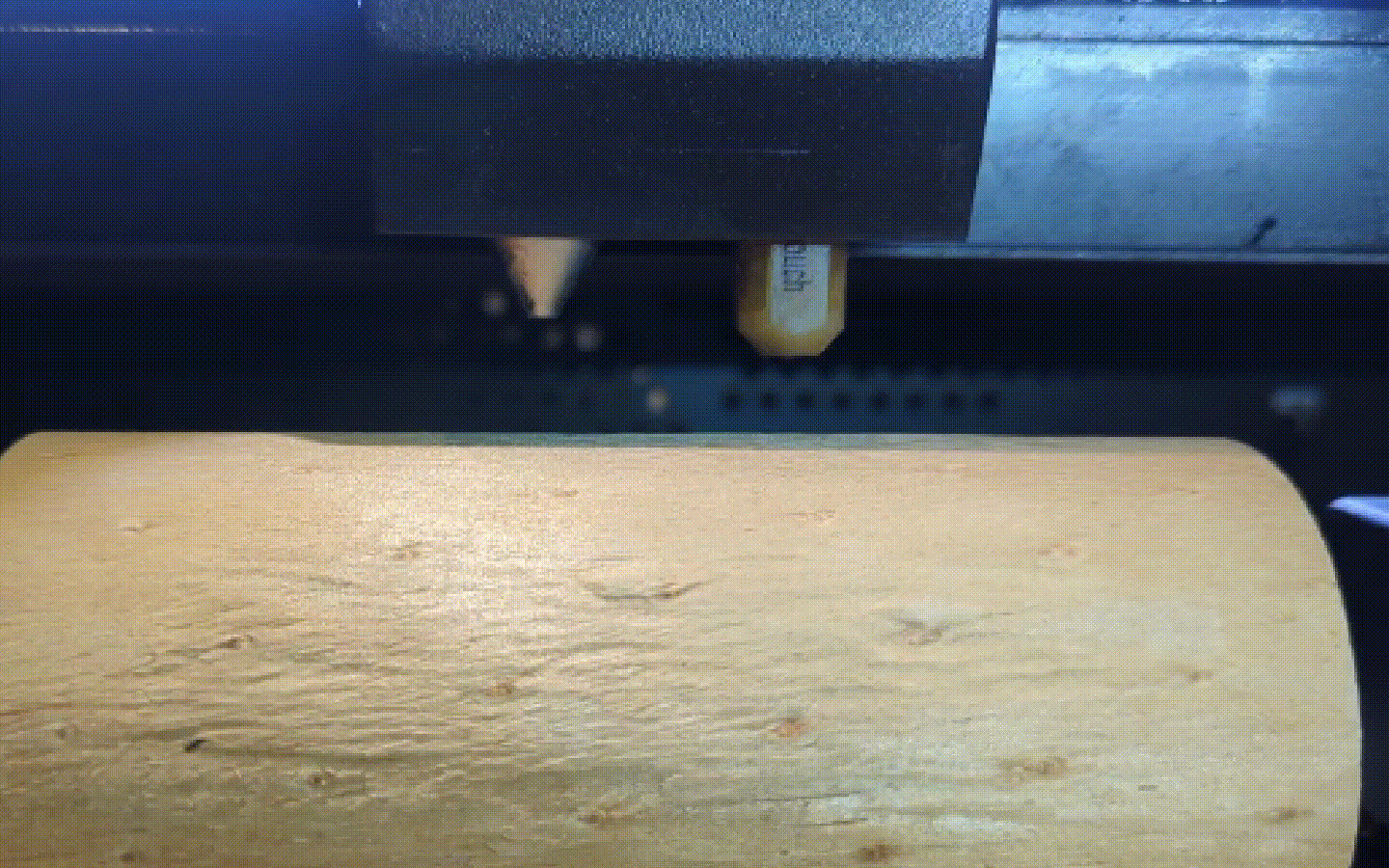

- Pulse dos veces el botón "AF" para iniciar el enfoque automático.

(Asegúrese de que la distancia esté correctamente ajustada antes de cada operación de grabado o corte).

3. Importar un archivo a LightBurn

Haga clic en el icono superior para importar el archivo, o arrastre y suelte el archivo directamente en el área de trabajo.

4. Configurar los parámetros de grabado

Haga clic en el objeto de la capa y configure los parámetros en la esquina inferior derecha de Cortes / Capas .

5. Activar el efecto "Sobreescaneo"

- Si la capa está configurada en modo "Relleno, Relleno + Línea, Imagen, Relleno con desplazamiento" , le recomendamos activar la función "Sobreescaneo" .

- Haga doble clic en una capa para acceder al "Editor de configuración de corte". Active el efecto de sobreescaneo e introduzca el porcentaje.

Nota: Los ajustes de los parámetros varían según la velocidad y el material, consulte la "Configuración recomendada para los parámetros del material" al final de este artículo.

6. Establecer la posición inicial

Seleccionar 'Posición actual' en la lista desplegable de 'Iniciar desde' en la pestaña Láser .

Nota: Dado que LightBurn no admite la función de vista previa de la cámara para la alineación, se recomienda configurar 'Iniciar desde' como 'Posición actual'.

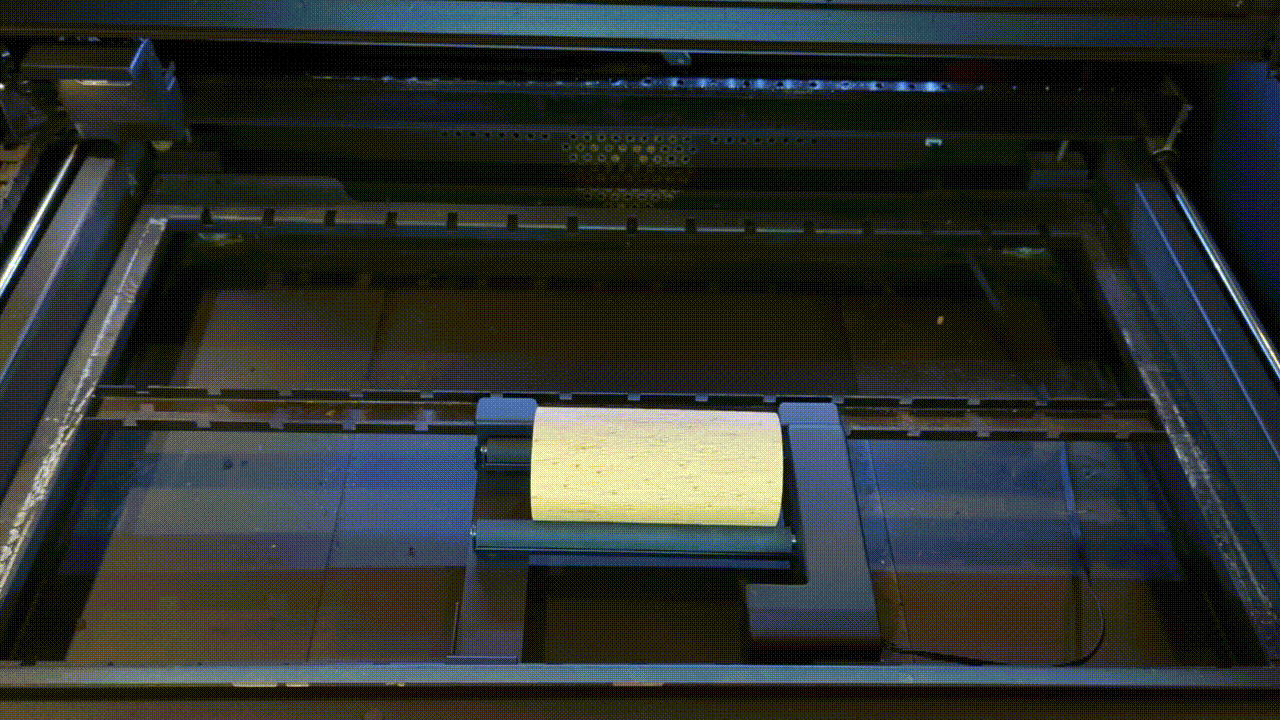

7. Mueva el cabezal láser a la posición donde desee grabar.
- Haga clic en el botón 'Detener' en el panel 'Láser' panel para liberar el motor, luego mueva el cabezal láser a la posición donde desee grabar.

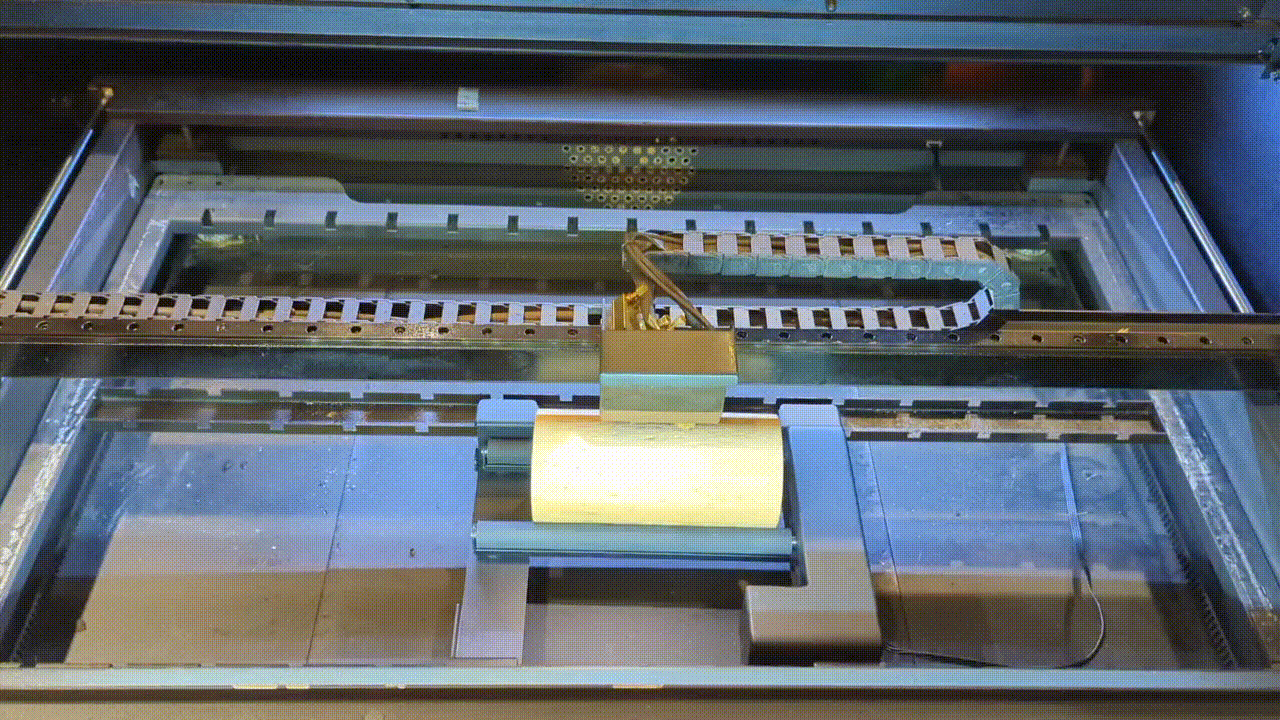

8. Cierre la puerta

9. Envíe el archivo
- Introduzca 'R1' en la ventana 'Consola' para activar el modo rotativo.

- Haga clic en 'Iniciar' para enviar el archivo.

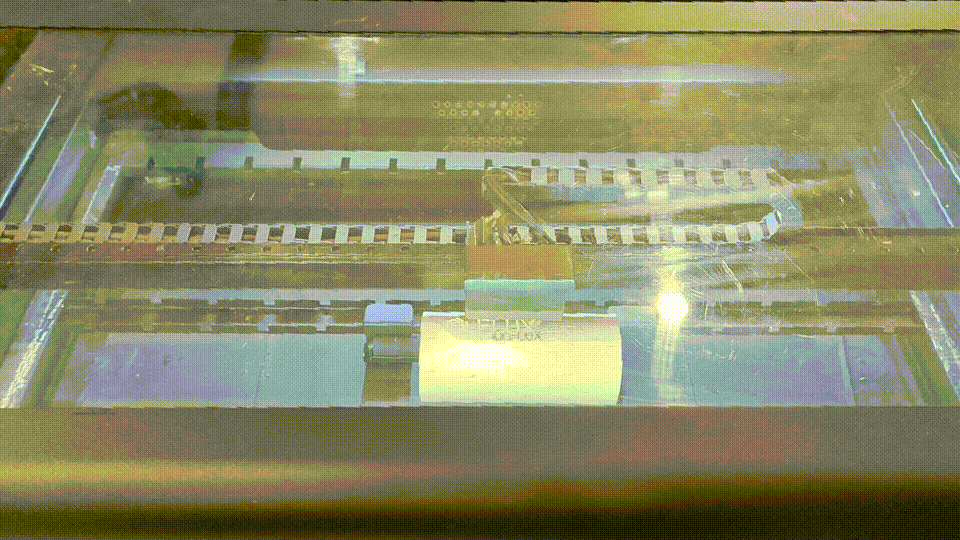

10. Grabado finalizado

Nota: Para grabar en un eje no rotativo después de usar el eje rotativo, introduzca 'R0' en el panel derecho 'Consola' para desactivar el modo de eje rotativo antes de grabar. Esta operación solo es necesaria cuando el trabajo se interrumpe o queda incompleto. No es necesaria cuando el trabajo se completa en condiciones normales.

___________________________________________________________________________________

Ajustes recomendados para parámetros de materiales

HEXA
