Cable puente LightBurn - HEXA

Aviso legal

Para utilizar LightBurn para controlar HEXA, debe descargar la versión oficial del software LightBurn. Dado que LightBurn es un software de terceros, FLUX no se hace responsable de ninguna pérdida causada por su funcionamiento.

El firmware de HEXA ha sido sometido a diversas pruebas, pero aún es posible que algunas funciones del software LightBurn no sean compatibles con la máquina. Si se producen errores debido a incompatibilidades, siga las instrucciones del enlace que aparece a continuación para informar correctamente del problema a su distribuidor local o al soporte técnico de FLUX. [Contactar con Atención al Cliente]

Antes de comenzar

1. Por favor, actualice el firmware a la versión v4.2.1 o superior.

- Seleccione la opción "MACHINE → Update to la opción latest Firmware" en el panel de HEXA.
- También puede actualizar el firmware a través de Beam Studio
Descargue el firmware desde el sitio web oficial. A continuación, haga clic en "Machine→ Update Firmware". Después, actualice el firmware de la máquina a la versión seleccionada eligiendo el archivo de firmware en el ordenador.

2. Descargue este archivo de configuración: HEXA_Preset

Nota: El archivo de configuración que proporcionamos contiene la configuración de GCode yvelocidad de baudioss. Si no está utilizando el archivo de configuración, configúrelo por separado en la "Configuración del dispositivo". (Consulte este artículo para más detalles)

3. Descargue e instale el controlador.

Consulte este artículo para la instalación del controlador: Cable Puente LightBurn - Instalación del controlador

Configuración de LightBurn

Para descargar LightBurn, haga clic aquí.

1. Abra LightBurn y haga clic en "Dispositivos" en la pestaña Láser .

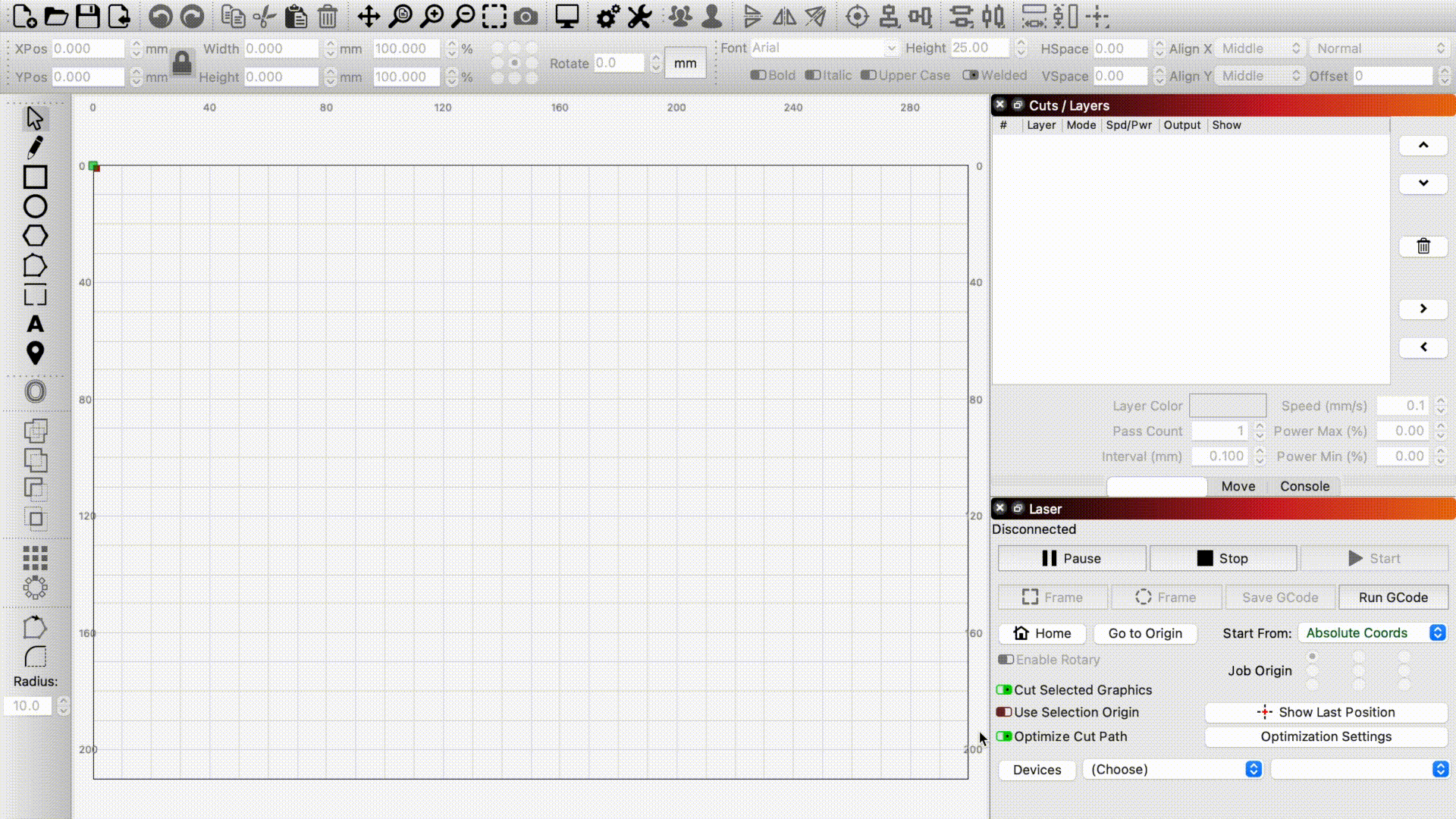

2. Haga clic en "Importar" para importar el archivo HEXA_Preset que ha descargado.

3. La siguiente información del dispositivo se mostrará una vez que el archivo se haya importado correctamente.

Conecte su ordenador a la máquina con el cable puente LightBurn.

1. Enchufe el cable LightBurn al puerto USB en el lateral de la máquina.

（El icono USB aparecerá en la esquina superior derecha del panel de la máquina para indicar que se ha establecido una conexión correcta.)

2. Inserte el otro extremo del cable puente LightBurn en el ordenador.

3. Seleccione el nombre correcto del puerto USB. Elegir el puerto incorrecto resultará en una conexión fallida. Es posible que necesite probar diferentes puertos. Si la conexión es exitosa, la siguiente información aparecerá en la pestaña Consola.

Prueba de origen

Si el ordenador está conectado correctamente a la máquina, esta comenzará a buscar el origen automáticamente. Si no, haga clic en el botón de origen para comprobar si esta función funciona.

Iniciar operación

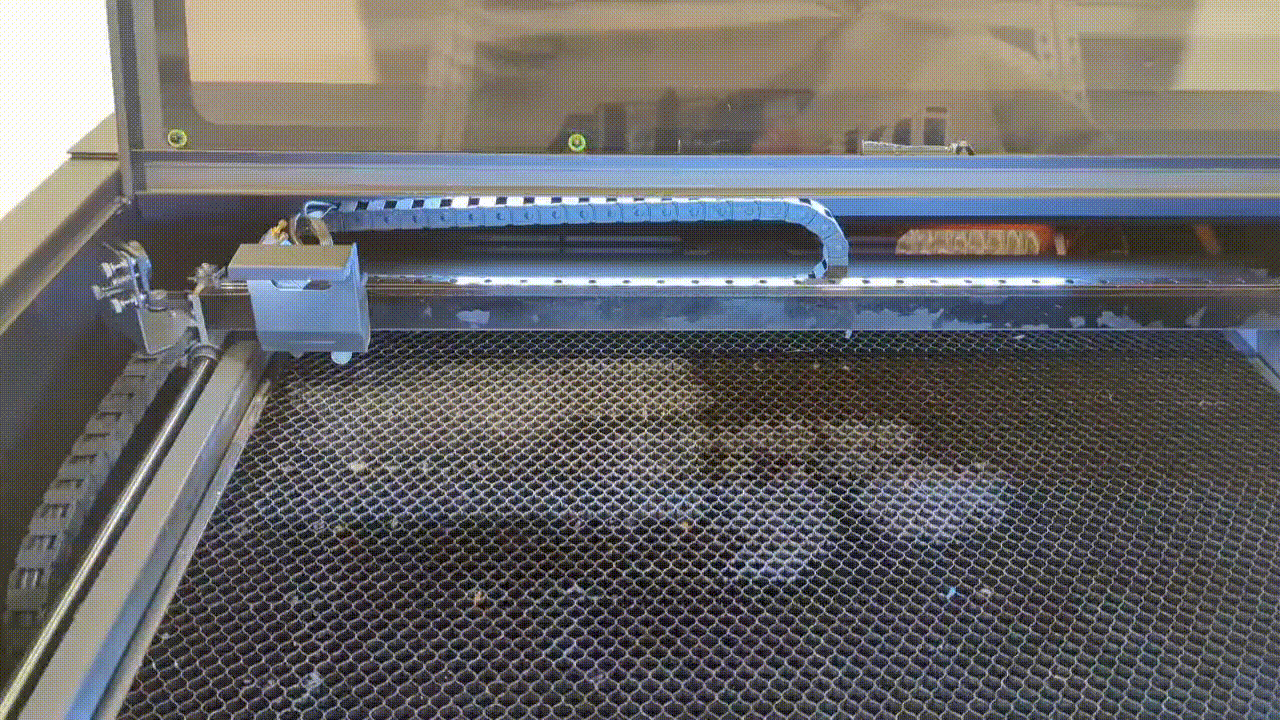

1. Coloque el material dentro de la máquina

2. Enfoque

- Haga clic en el botón "Detener" en el panel "Láser" para liberar el motor.

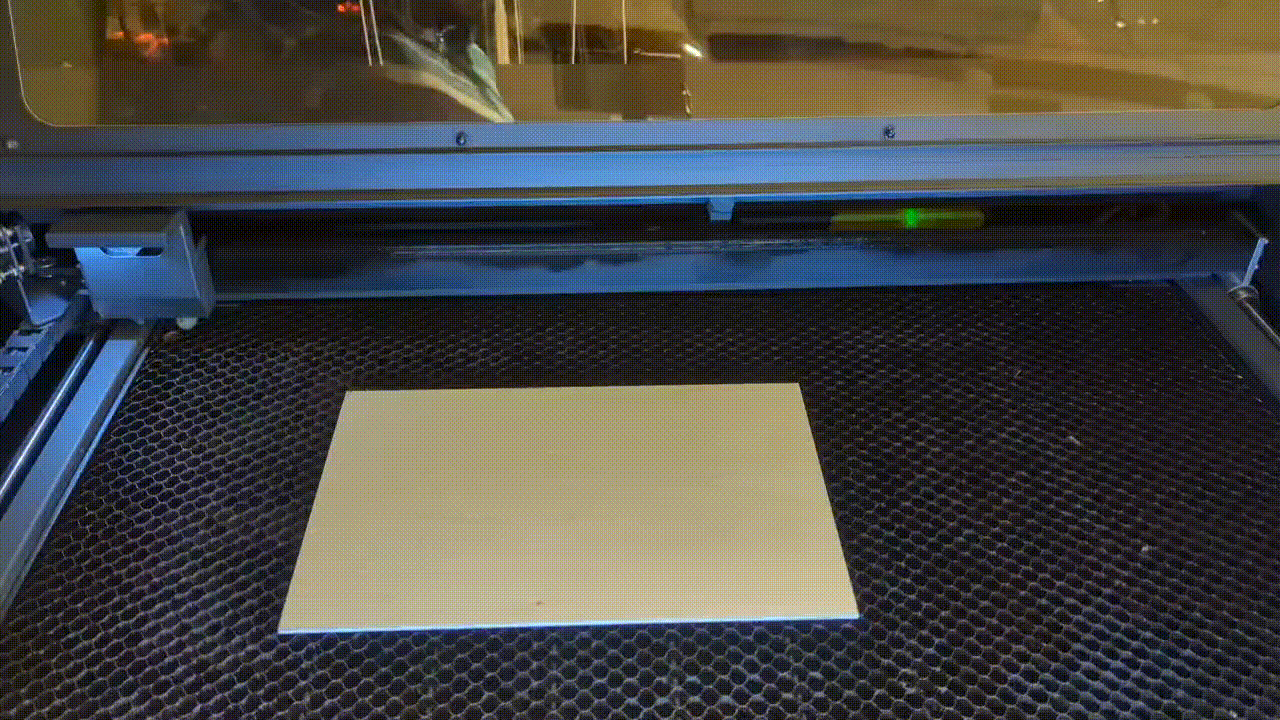

- Mueva el cabezal láser sobre el material.

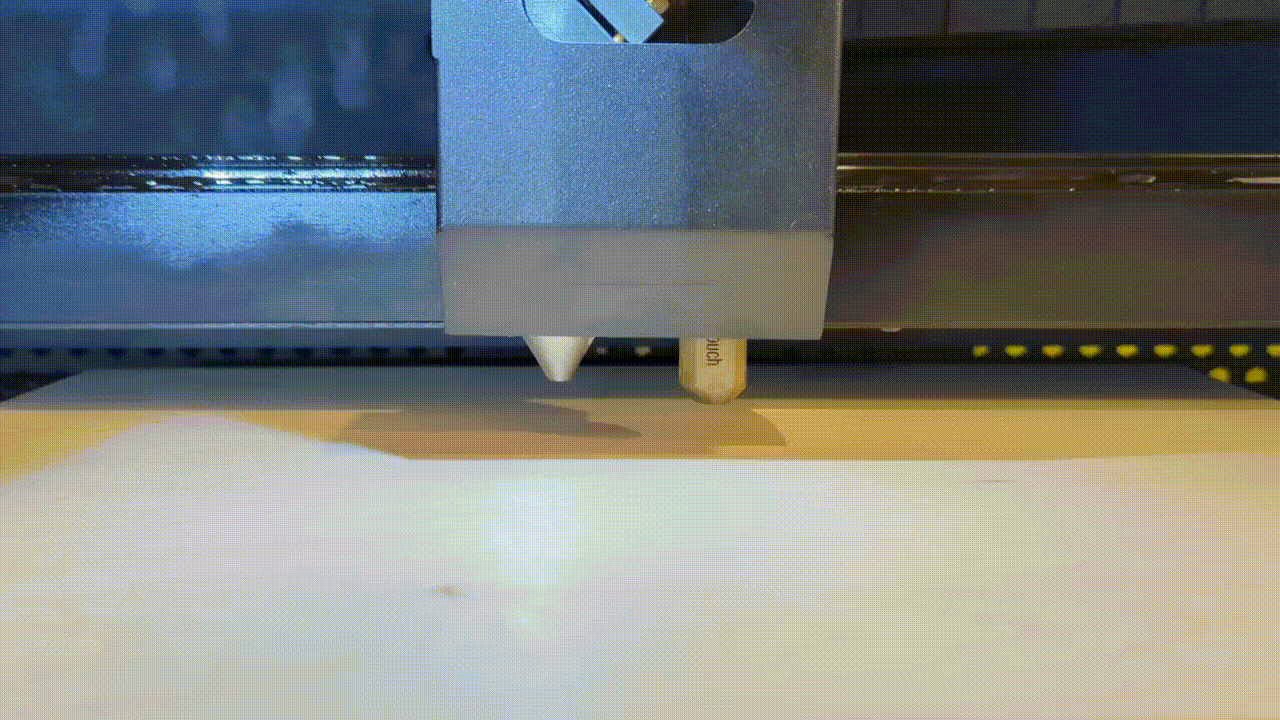

- Pulse el botón "AF" dos veces para iniciar el enfoque automático.

(Asegúrese de que la distancia de enfoque esté correctamente ajustada antes de cada operación de grabado o corte.)

Aviso: Asegúrese de que la máquina libere automáticamente el motor en los 3 minutos siguientes al control de LightBurn. Si el motor permanece bloqueado durante mucho tiempo, podría dañar la máquina. (Haga clic en el botón "Detener" en el panel "Láser" panel para liberar el motor)

3. Importe un archivo a LightBurn

Haga clic en el icono superior para importar el archivo, o arrastre y suelte el archivo directamente en el área de trabajo.

4. Configure los parámetros

Haga clic en un patrón o capa y configure los parámetros en la esquina inferior derecha de Cortes/Capas .

5. Active el efecto "Sobreescaneo"

- Si la capa está configurada en el modo "Relleno, Relleno + línea, Imagen o Relleno con desplazamiento" , sugerimos activar la función "Sobreescaneo" .

- Haga doble clic en una capa para acceder al "Editor de ajustes de corte". Active el efecto de Sobreescaneo e introduzca el porcentaje.

Nota:

• Los ajustes de parámetros varían según la velocidad y el material. Consulte la "Configuración recomendada para parámetros de materiales" al final de este artículo.
• Si ha movido el cabezal láser después de perder el motor, recuerde pulsar "Inicio" para restablecer la posición antes de enviar el trabajo. De lo contrario, existe riesgo de colisión.

6. Establecer la posición de inicio

Seleccione "Coordenadas absolutas" en la lista desplegable "Comenzar desde" en la pestaña Láser .

Nota: El funcionamiento de "Coordenadas absolutas" es muy similar al de Beam Studio, por lo que lo recomendamos encarecidamente a los usuarios con experiencia con Beam Studio.

Coordenadas absolutas

La ventana principal de edición que ve representa el área de trabajo de su máquina. Cualquier elemento que coloque en esa área se cortará en el lugar correspondiente de su máquina.

7. Haga clic en "Inicio" en el panel Láser.

Si ha movido el cabezal láser después de perder el motor, recuerde pulsar "Inicio" para restablecer la posición antes de enviar el trabajo. De lo contrario, existe riesgo de colisión.

8. Seleccione el patrón que desea previsualizar y haga clic en "Enmarcar" para comprobar si el patrón se grabará en la posición esperada.

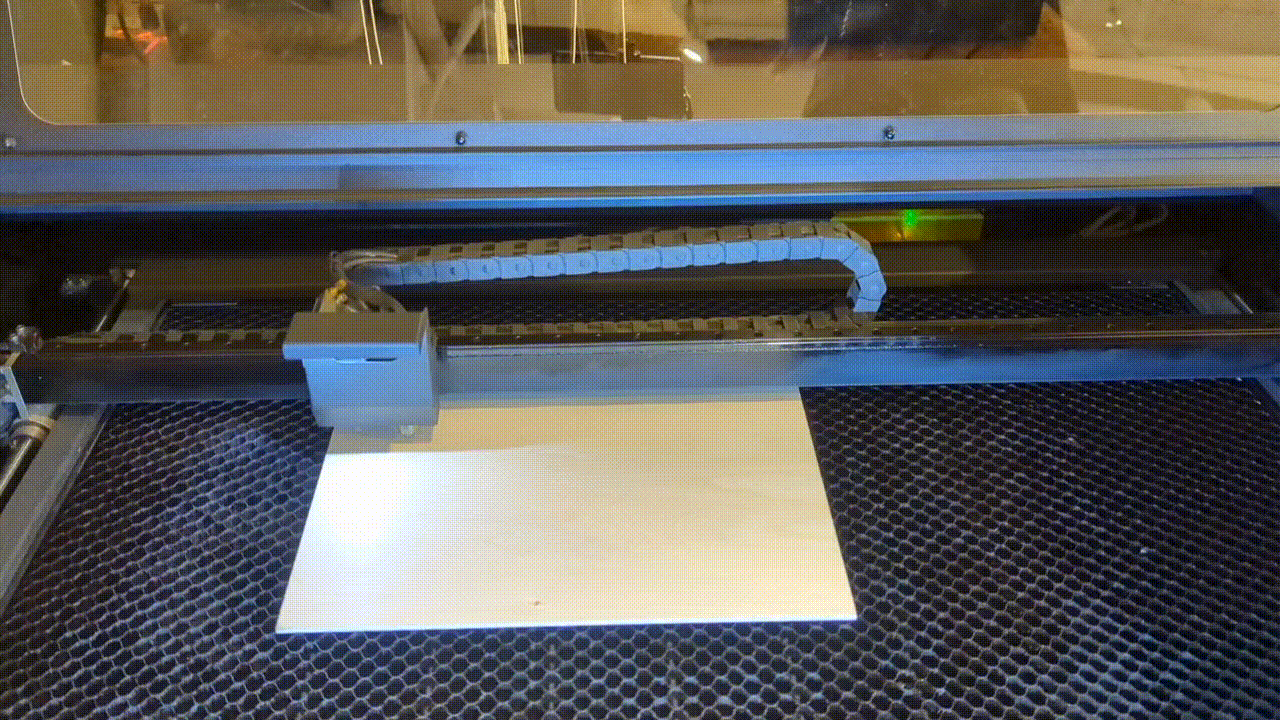

9. Cierre la puerta

10. Haga clic en Inicio y envíe el trabajo

Seleccione la imagen y haga clic en "Iniciar" en la pestaña Láser para enviar el trabajo.

Nota: Desconectar el cable mientras el proyecto está en ejecución detendrá la operación. Asegúrese de que el cable esté firmemente conectado durante la ejecución del trabajo.

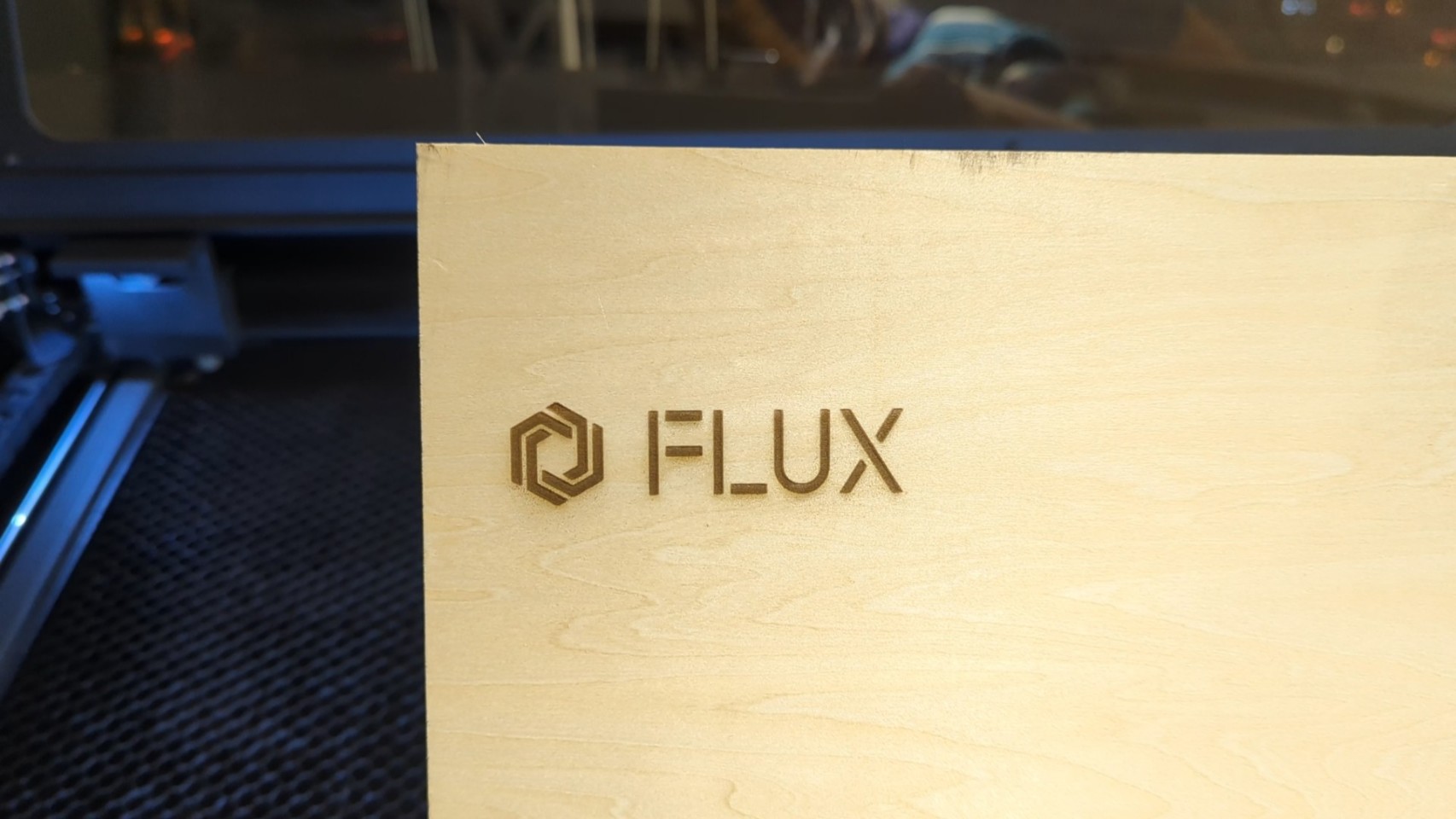

11. Resultados del grabado

Nota: Si el resultado del grabado es borroso, poco nítido o de color tenue, compruebe si el cabezal láser está enfocado correctamente.

____________________________________________________________________________________

Además de las Coordenadas absolutas, existen otras opciones para indicar a LightBurn cómo colocar el patrón dentro del área de trabajo de su máquina.

Posición actual

El trabajo de corte/grabado se basa en la posición actual del cabezal láser.

Origen del trabajo

Ajustes "Origen del trabajo" indicará a LightBurn cómo posicionar el trabajo en relación con el láser.

(El indicador verde de "Origen del trabajo" que se muestra en la ventana principal de edición se moverá cuando cambie los ajustes).

____________________________________________________________________________________

Ajustes recomendados para los parámetros del material

HEXA

____________________________________________________________________________________

Grabado rotativo

Consulte el siguiente artículo según la versión del módulo rotativo.

Cable puente LightBurn - Módulo rotativo HEXA 1.0

Cable puente LightBurn - Módulo rotativo HEXA 2.0
