HEXA - Inicio de grabado con Chuck Rotativo FLUX – Ayuda de FLUX

Descripción

Este artículo le guiará sobre cómo iniciar una tarea de grabado con el FLUX Chuck Rotary.
Sin embargo, se recomienda encarecidamente que lea el Manual de FLUX Chuck antes de realizar su primer grabado.

Paso 1

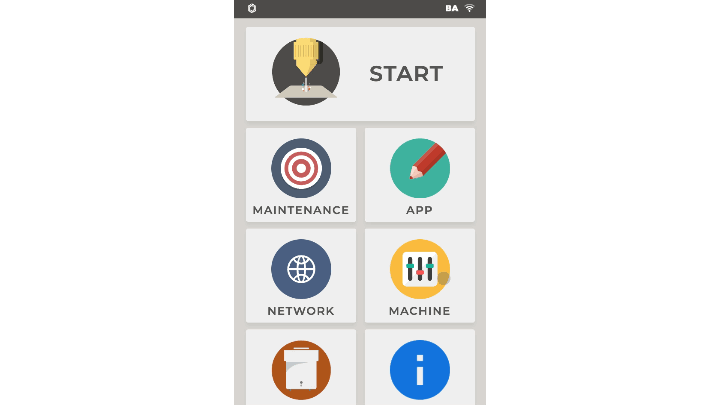

Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función de grabado rotativo de HEXA.

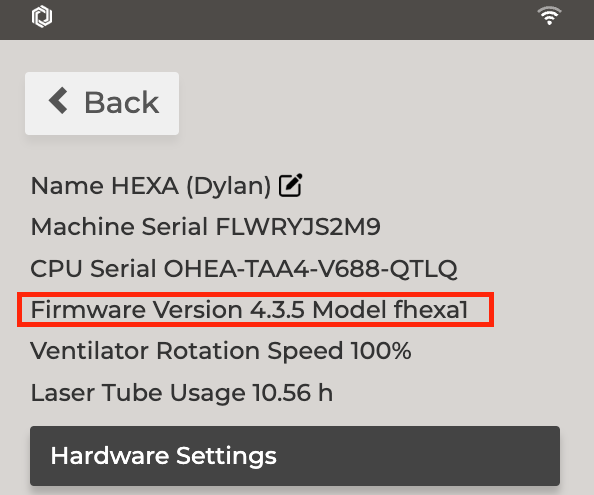

*Versión de Beam Studio 2.4.2 o superior (Guía)*	Versión de firmware 4.3.5 o superior. (Guía)

Paso 2

Instale los soportes del HEXA Rotary.

Pasos:

Encienda la máquina y baje la plataforma hasta el fondo.
Apague la máquina.
Retire la rejilla.

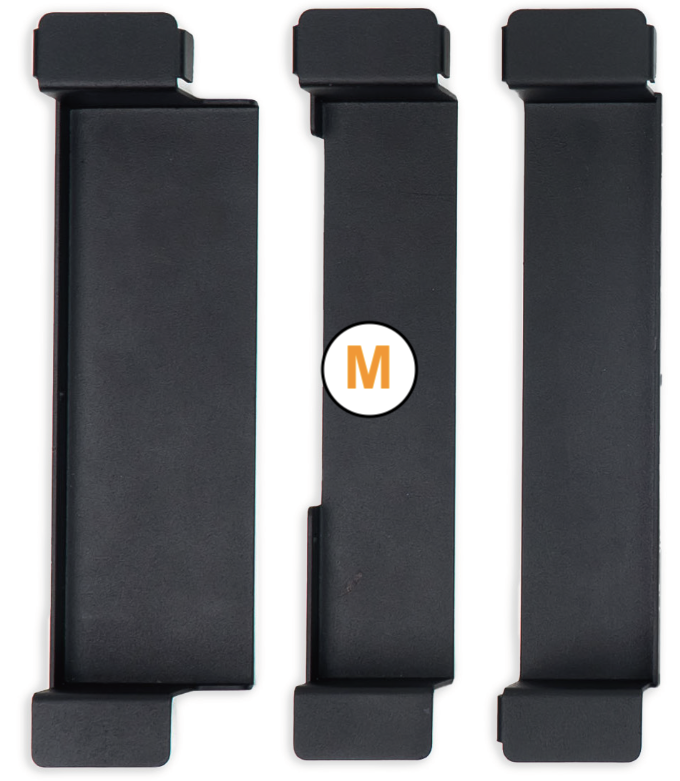

Instale los soportes en el soporte de la plataforma.

Vídeo:

Paso 3

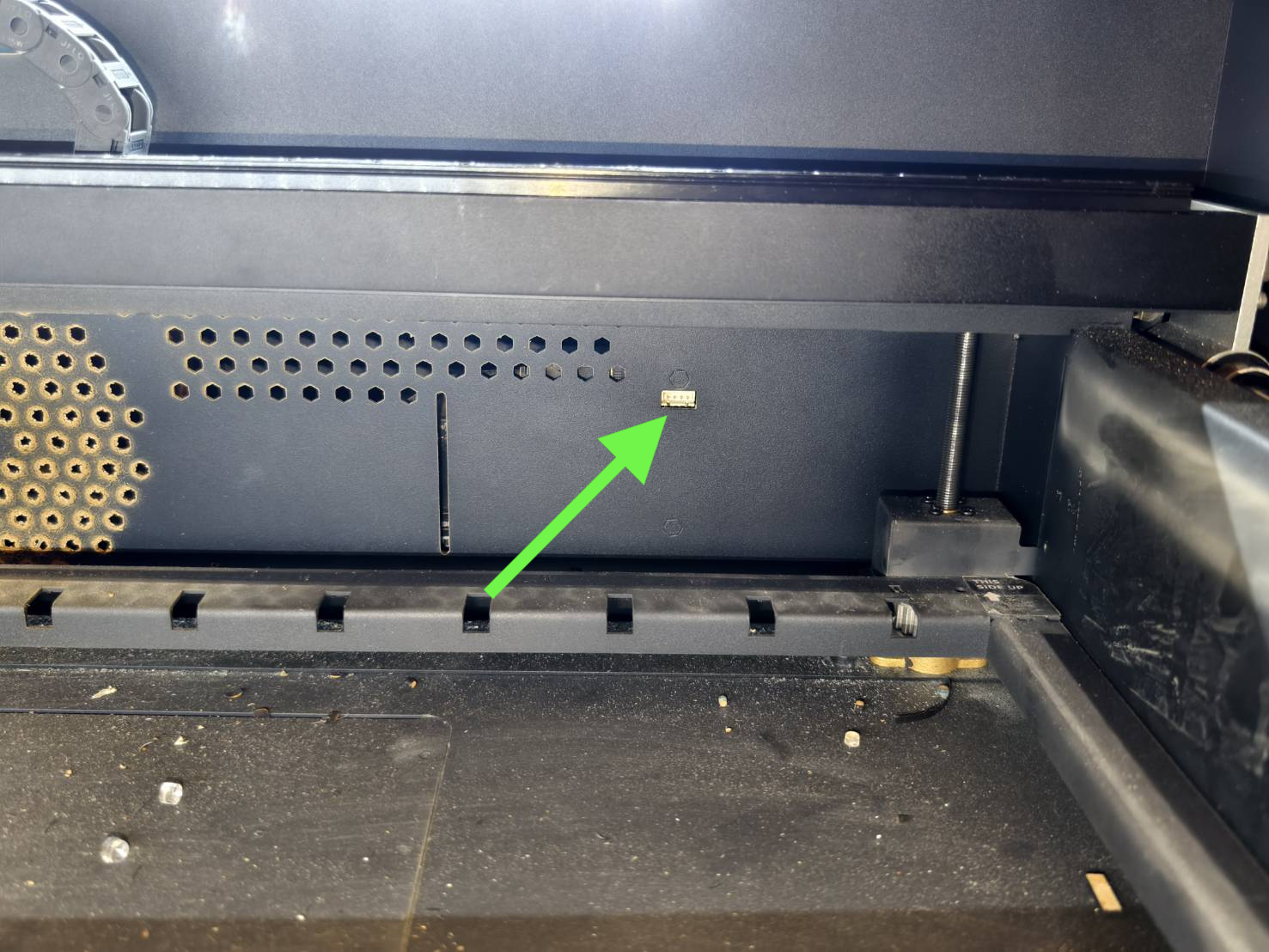

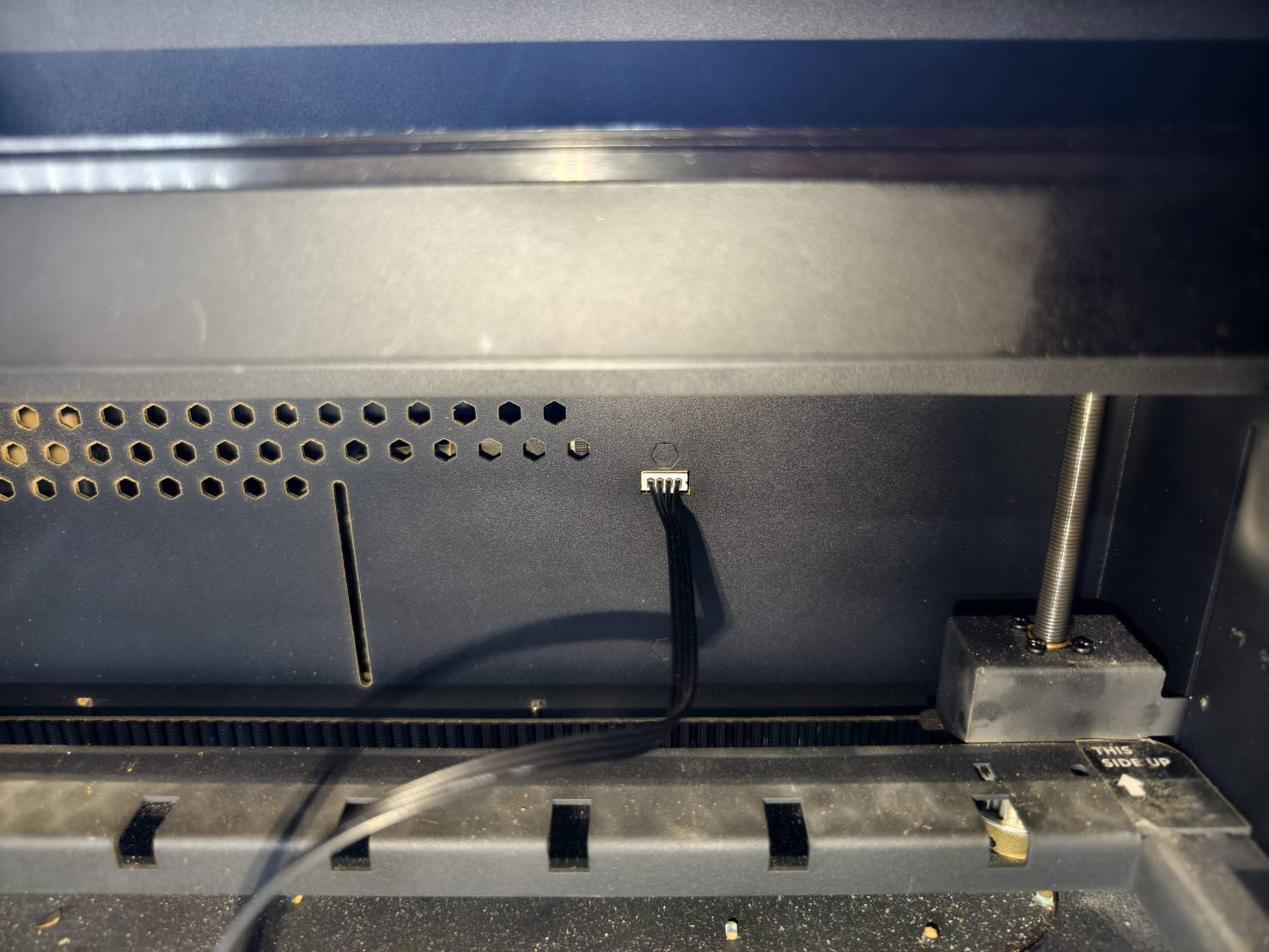

Localice el cable de conexión en la caja e insértelo en la parte posterior derecha de la máquina.

Paso 4

Instale las mordazas en el dispositivo rotatorio según el material que vaya a utilizar.
Consulte el manual para obtener instrucciones sobre la instalación de las mordazas.
Manual del FLUX Chuck Rotary
(*Se recomienda utilizar material desechable para practicar y realizar pruebas la primera vez.)

Paso 5

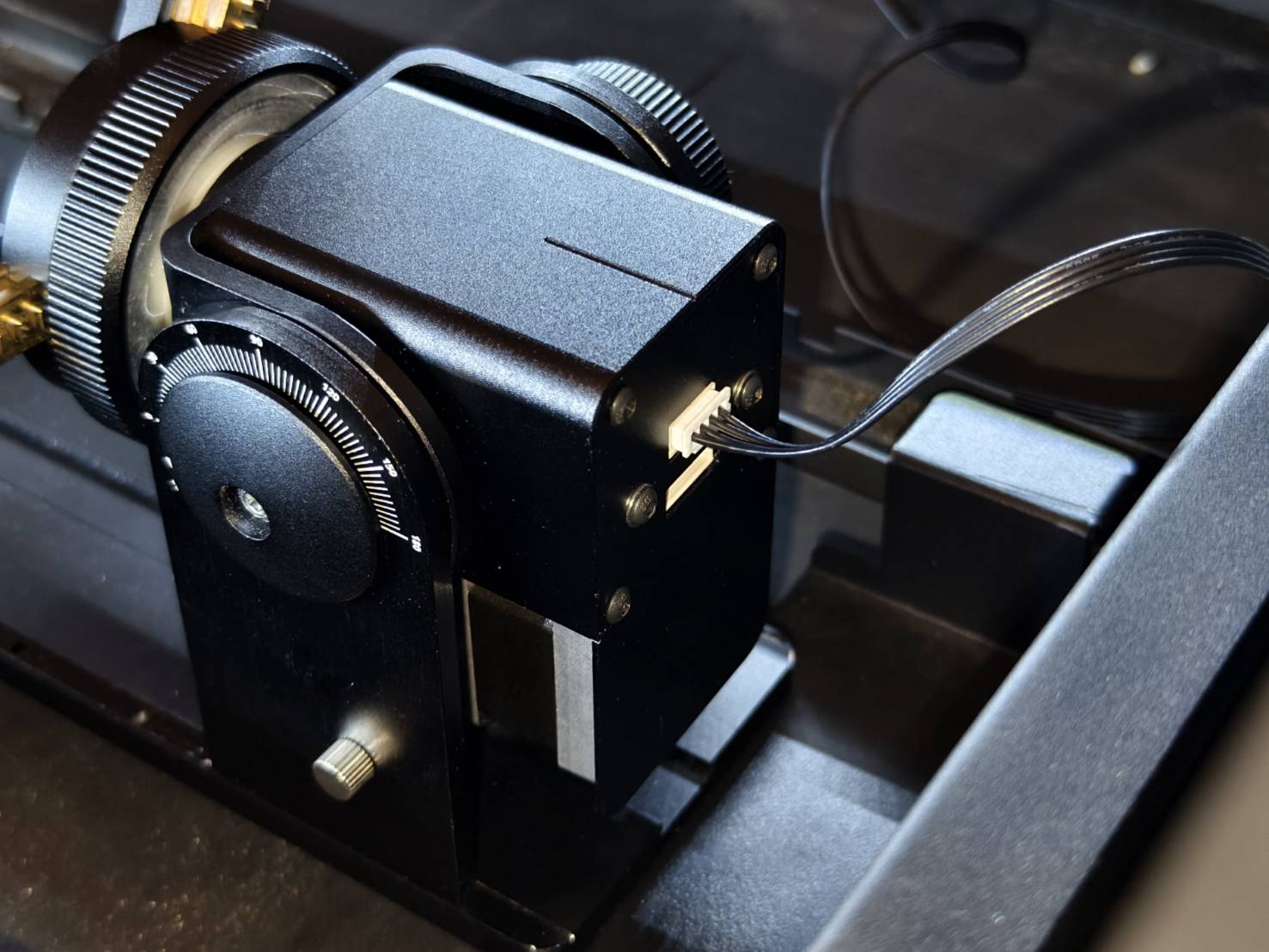

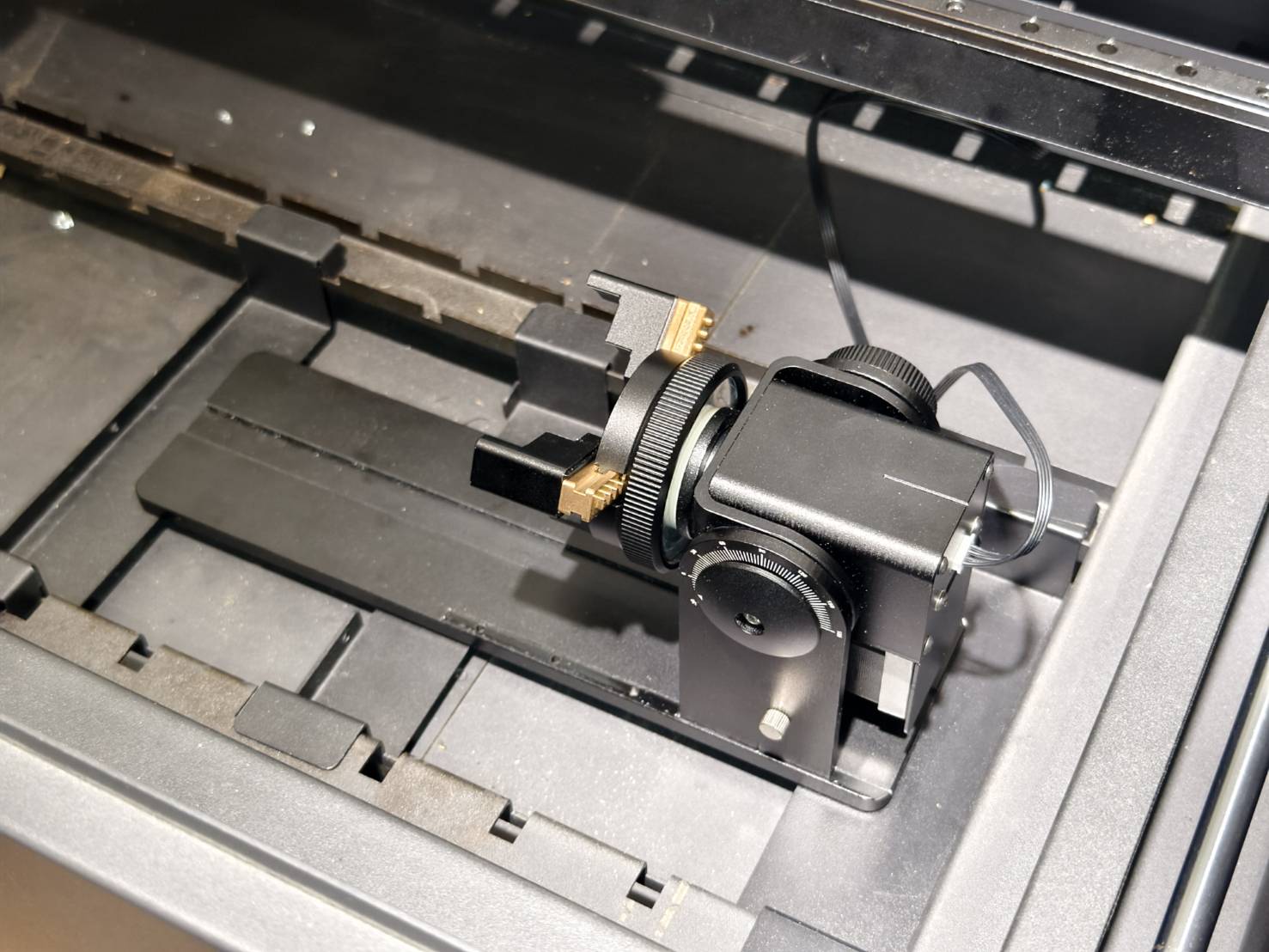

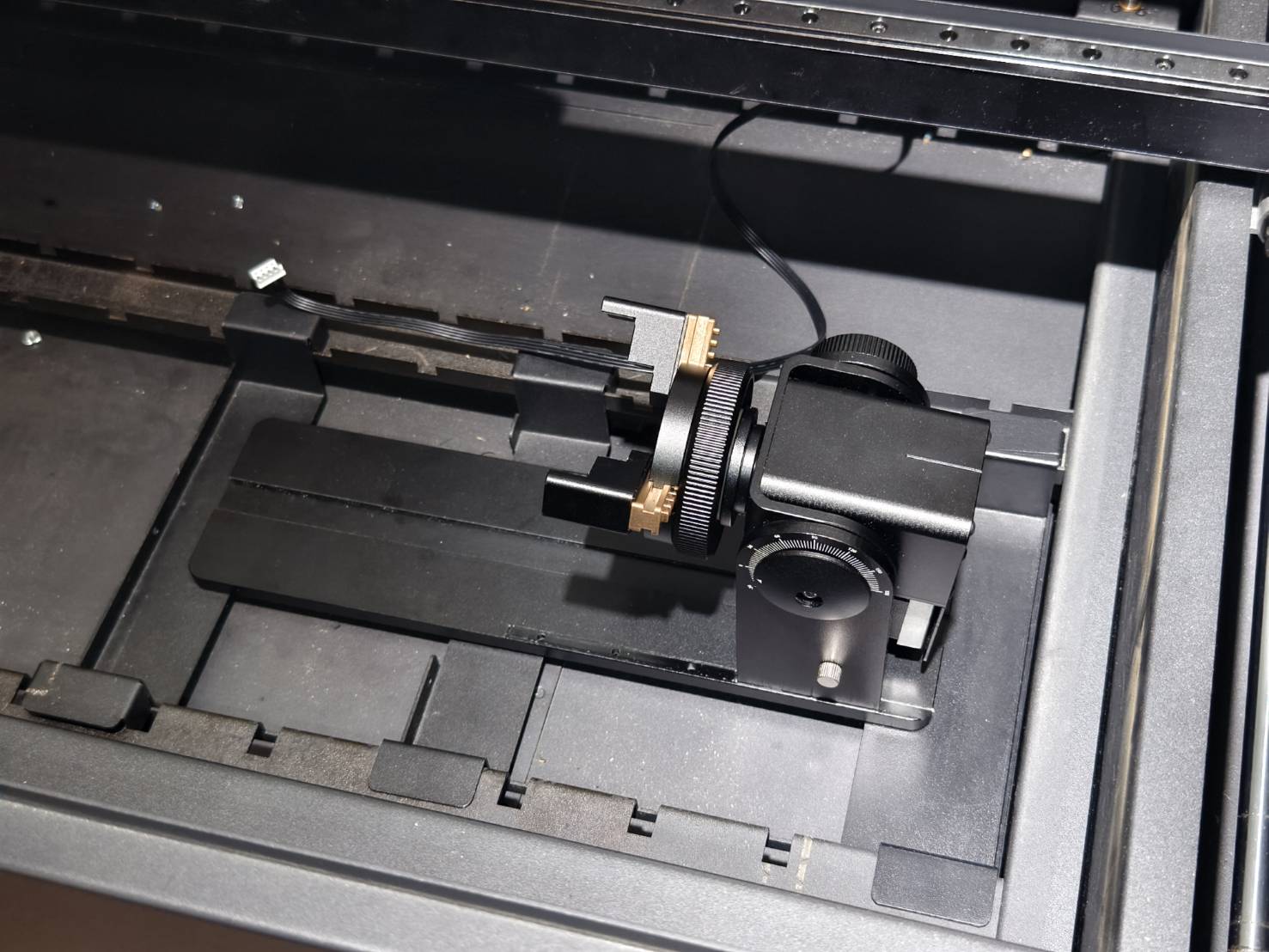

Coloque el Chuck Rotary con las mordazas instaladas sobre los soportes y conecte el cable al dispositivo.

Paso 6

Encienda la máquina y vaya a 'Configuración de hardware' para seleccionar la versión correcta del dispositivo rotatorio.

Máquina >> Configuración de hardware >> Configuración del dispositivo rotatorio >> Chuck

Paso 7

Mida el diámetro o la circunferencia de su material y anótelo para usarlo posteriormente.
(Se recomienda utilizar el material empleado para practicar y realizar pruebas la primera vez.)

Si el diámetro de su material es inferior a 25 mm (circunferencia: 78,5 mm), vaya al Paso 7.1.

Paso 7.1

La posición de la lente de enfoque debe ajustarse para grabar materiales más pequeños. (Diámetro inferior a 25 mm, circunferencia 78,5 mm)

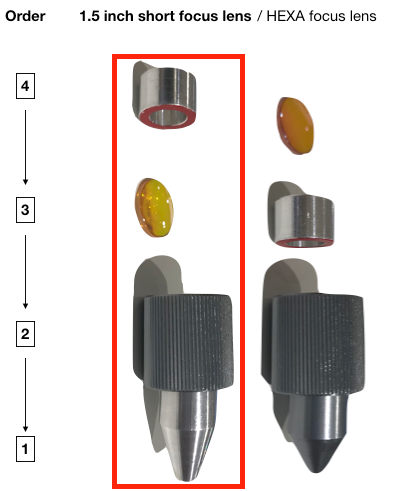

Por defecto, la lente estará en la posición superior y debe cambiarse a la posición inferior, como se muestra en la imagen.

Consulte el siguiente vídeo para cambiar la posición de su lente de enfoque.

Paso 8

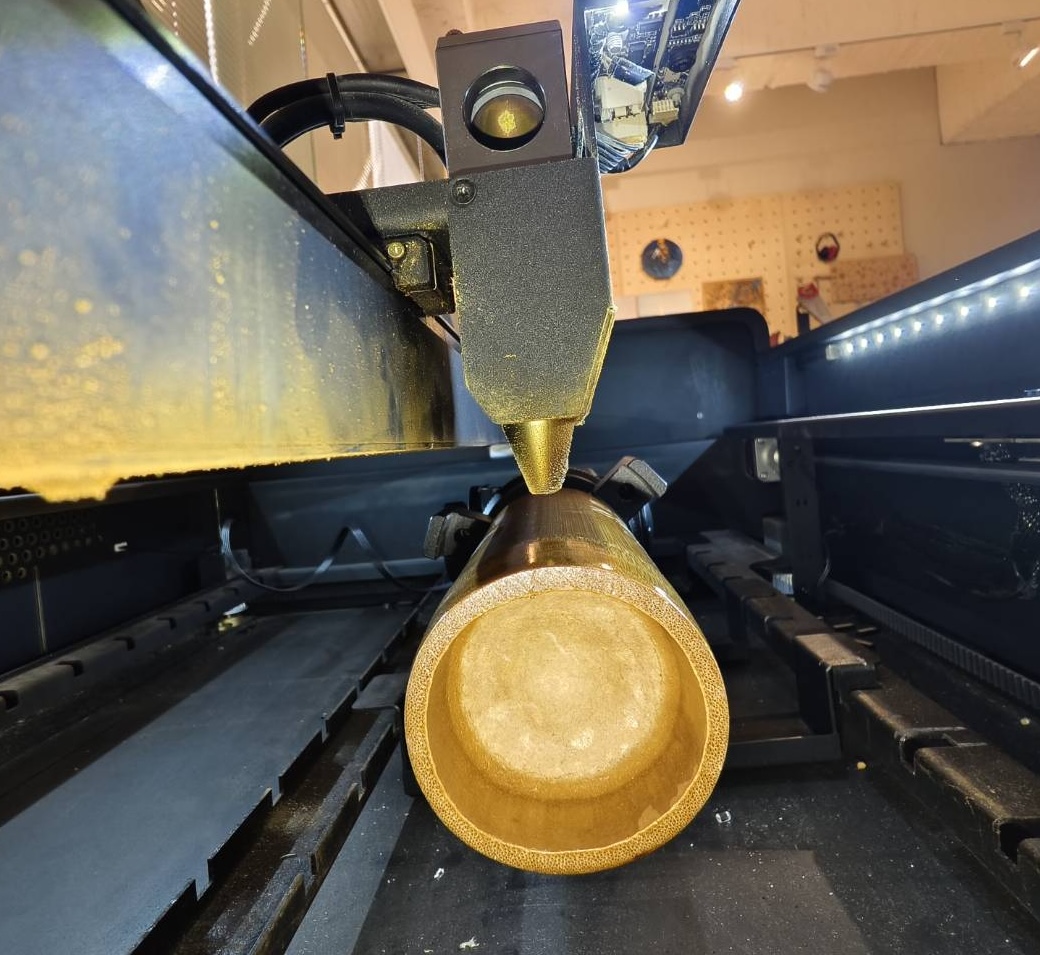

Sujete el material con el dispositivo rotativo y nivélelo.
(Consulte la Guía del mandril rotativo para sujetar diferentes formas.)

Paso 9

Realice el enfoque automático para materiales con diámetro superior a 25 mm (circunferencia: 78,5 mm).
Si el diámetro de su material es inferior a 25 mm (circunferencia: 78,5 mm), vaya al Paso 9.1.
(El enfoque automático no estará disponible para materiales más pequeños.)

Pasos:

Baje la plataforma si es necesario.
Acerque la sonda de enfoque a la superficie del material.
Eleve la plataforma para comprobar si la sonda puede tocar la superficie.
Realice el enfoque automático haciendo doble clic en el botón 'AF'.

Vídeo:

Paso 9.1

Realice el enfoque manual con el nivelador pequeño que viene con el mandril rotativo.

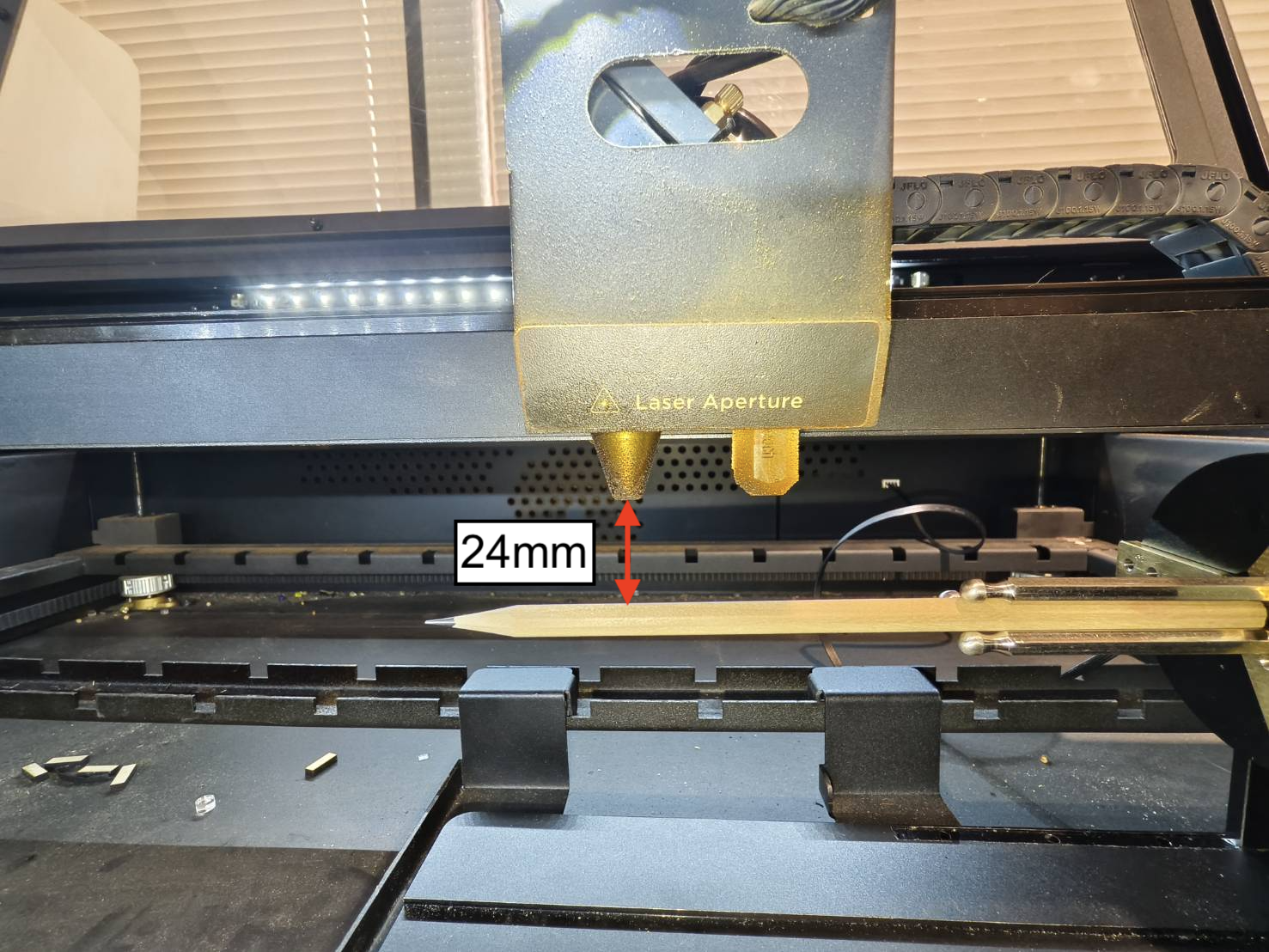

Como el objetivo ha sido reposicionado en el paso 7.1, la distancia entre la punta de la boquilla y la superficie ahora debe ser de 24 mm.

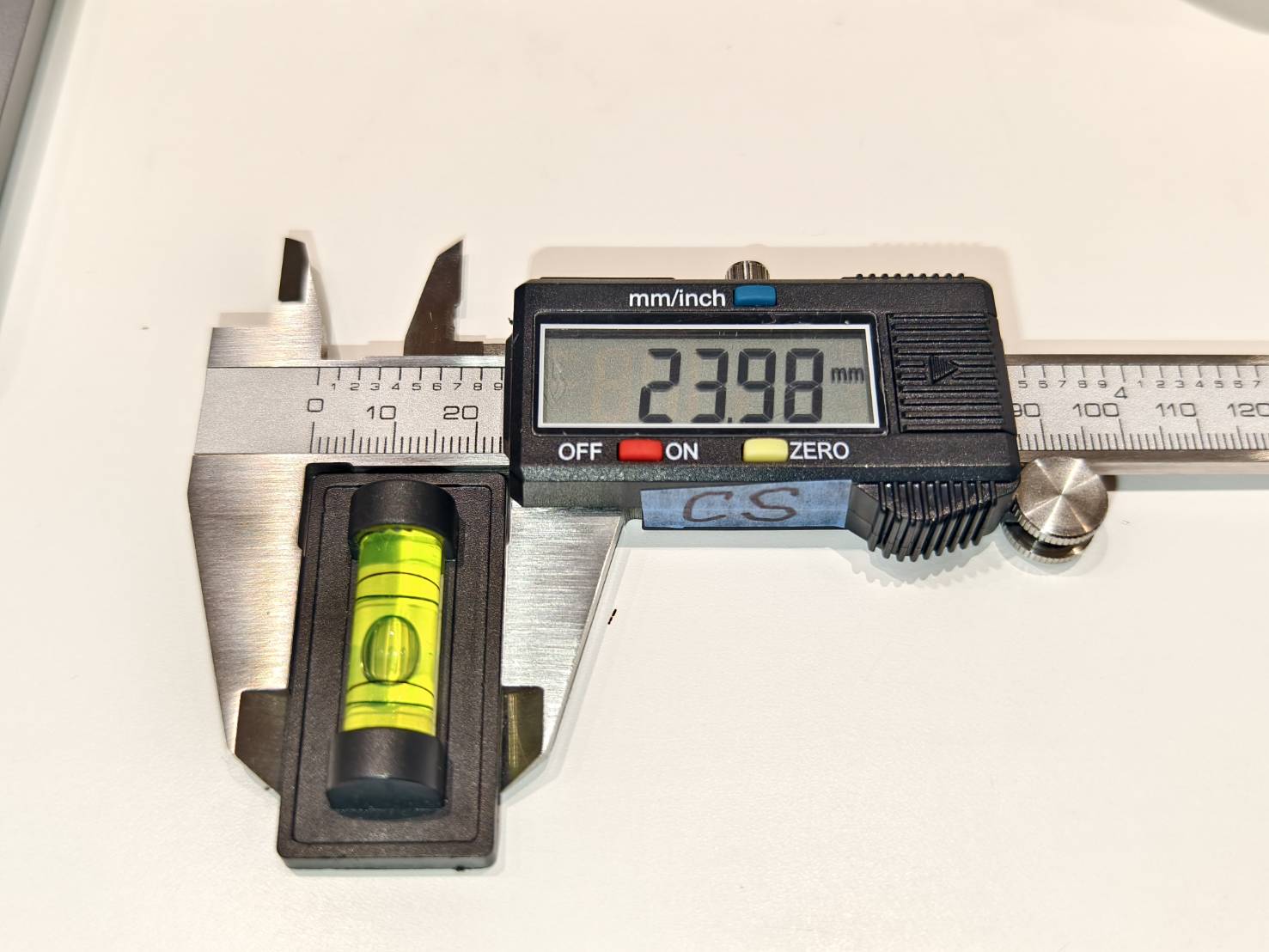

El ancho del nivelador pequeño es de aproximadamente 24 mm.

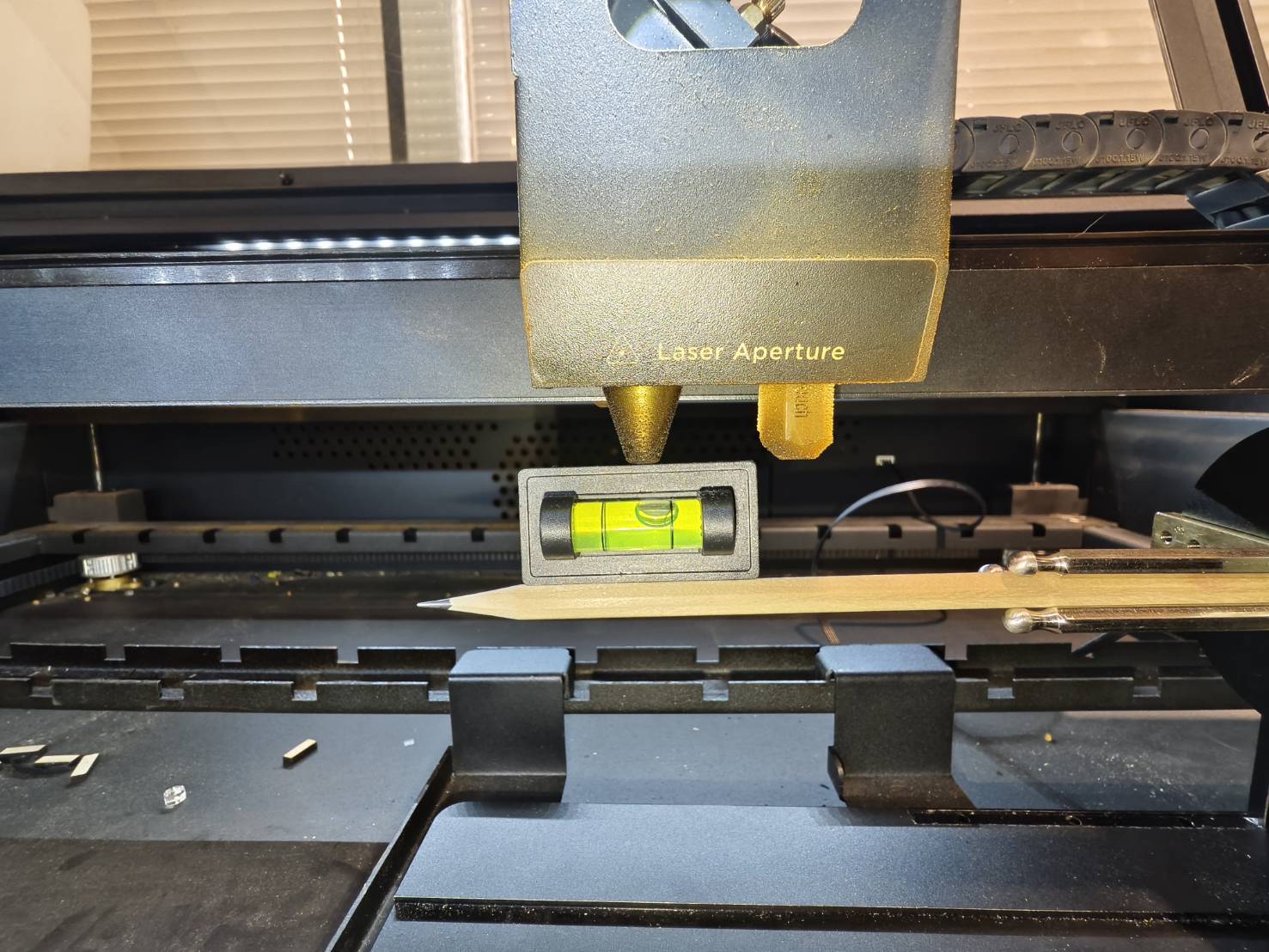

Por lo tanto, coloque el nivelador pequeño sobre la superficie del material y eleve la plataforma hasta que el nivelador toque la punta de la boquilla.

Paso 10

Mueva la punta de la boquilla al centro del área que desea grabar.

Paso 11

Inicie Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Paso 12

Vaya a 'Configuración del documento' y realice los siguientes cambios:

1. Cambie el Área de trabajo a 'HEXA'.

2. Cambie la opción Iniciar desde a 'Posición actual'.

3. Para el Origen del trabajo, seleccione 'Centro'.

4. Active la función Rotativa.

5. Para la opción Espejo, debe activarla si su dispositivo rotativo está invertido.
Si no está invertido, déjela desactivada.
(Solo disponible para Ador.)

Posición predeterminada (La parte superior es plana)	Posición invertida (El motor está en la parte superior)

Paso 13

Ve a "Configuración del rotativo" y realiza los cambios

1.
Asegúrate de que la función rotativa esté activada

2.
Selecciona Chuck como tipo

3.
Introduce el tamaño de tu material medido en Paso 7.
(Puedes introducir cualquiera de los valores y el software calculará automáticamente el otro)

4.
Debes activar la función de espejo si tu rotativo está invertido
Si no está invertido, déjela desactivada.
(Solo disponible para Ador.)

Posición predeterminada (La parte superior es plana)	Posición invertida (El motor está en la parte superior)

Paso 14

Crea un objeto de grabado o importa el tuyo propio

Screenshot 2024-09-26 at 12.23.35 PM.png

Dependiendo de tu diseño, normalmente se girará 90 grados para que coincida con la orientación del material

Paso 15

Después de configurar tu diseño, mueve el centro del mismo a la línea azul

Paso 16

Utiliza la función "Marco de ejecución" para ver la trayectoria del grabado.

Selecciona "Enmarcar" para ver el cuadro delimitador del diseño o archivo.
Después de hacer clic en "Iniciar", el cabezal láser comenzará a moverse, y la trayectoria de movimiento indicará el área de grabado para esta tarea.
El punto de inicio es la posición actual de la boquilla del láser.
Su trayectoria dependerá del "Origen del trabajo" seleccionado en Paso 12. Cuando se selecciona el centro, el punto de inicio se establecerá en el centro del diseño. El centro se utiliza normalmente para trabajos rotatorios.
Puedes mover el cabezal láser para cambiar el área de grabado hasta que la posición sea aceptable.

Paso 17

Una vez que hayas confirmado la posición de grabado, establece los parámetros correctos de velocidad y potencia según tu material.

Paso 18

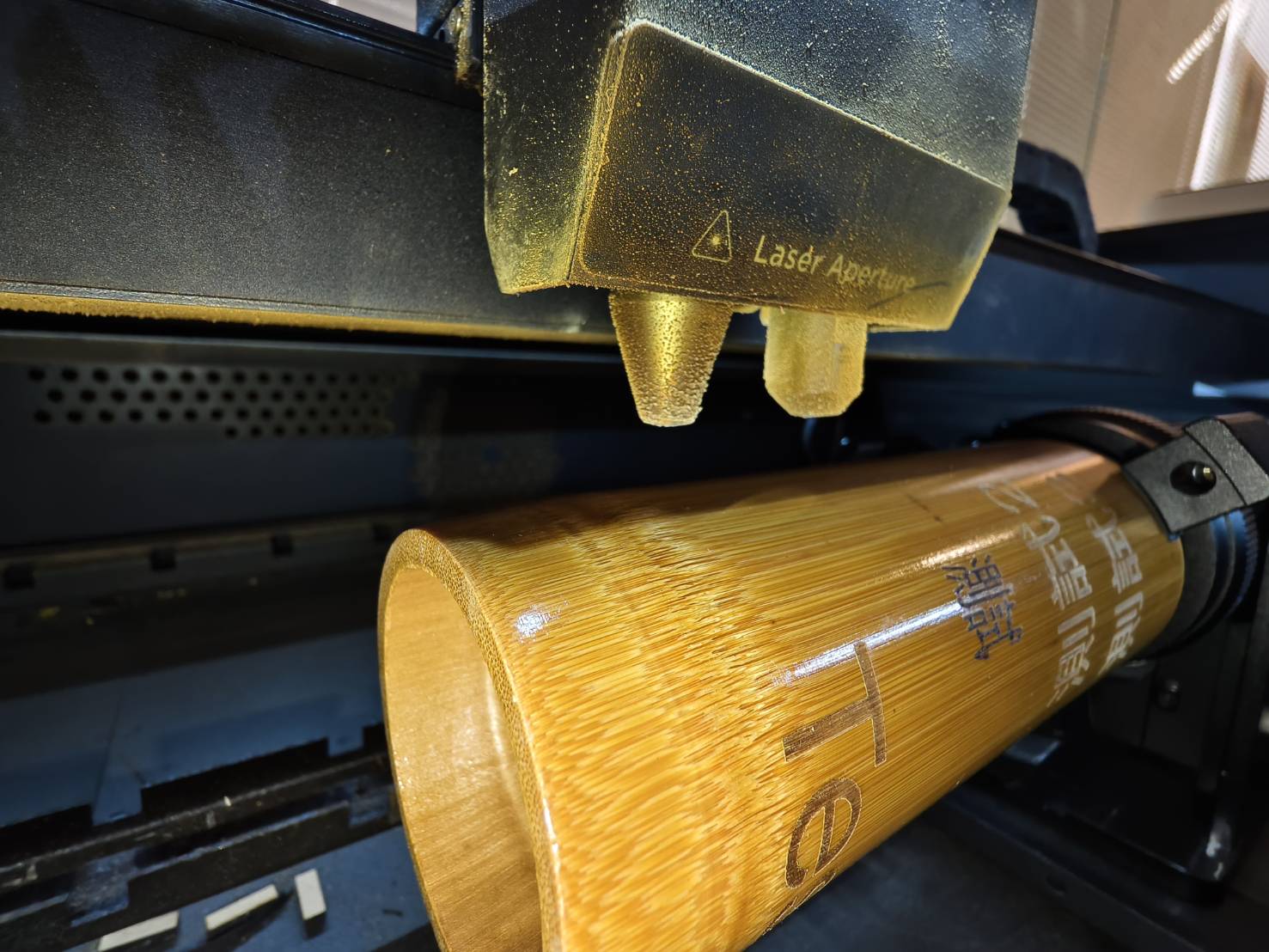

Cierra la puerta y comienza la tarea.

Paso 19

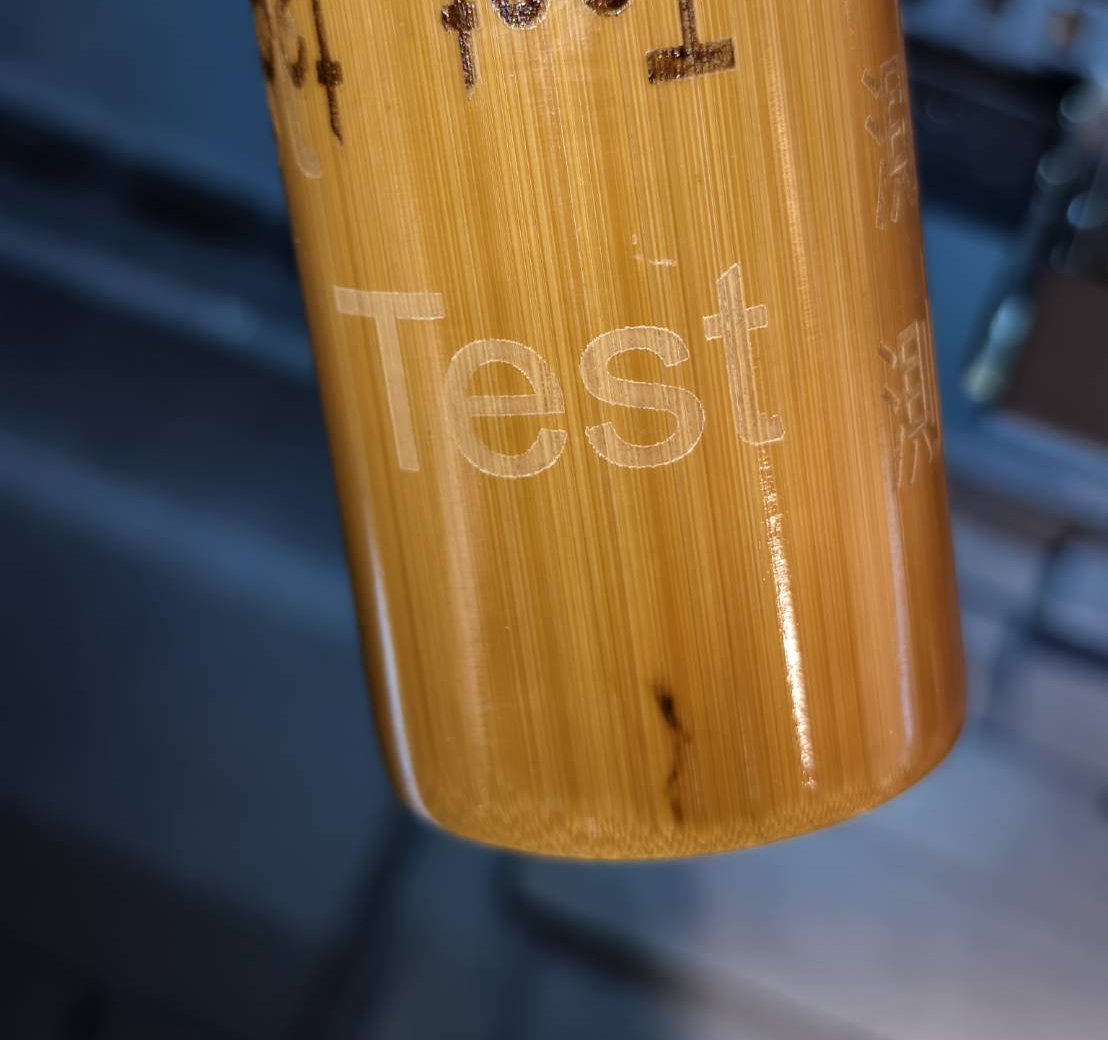

Verifica el resultado.
