Automaattinen sovitustoiminto (Beta)

Mikä on automaattinen sovitus?

Automaattinen sovitus on toiminto, joka auttaa sinua luomaan ja kohdistamaan kuvioita useille materiaaleille.

Tämä parantaa suurten tilausten käsittelyn tehokkuutta.

Miten käyttää automaattista sovitusta?

Valmistelu: Aseta materiaali työalueelle.

• Varmista, että materiaaleissa ja taustassa ei ole jälkiä tai likaa.
• Varmista, että materiaalit erottuvat taustasta: vaaleat materiaalit tulee asettaa kennolevylle tai mustalle paperille ja tummat materiaalit valkoiselle taustalle helpon tunnistamisen vuoksi.
• Aseta vain yhdentyyppistä materiaalia kerrallaan ja varmista, että materiaalit ovat yhdenmukaisia muodoltaan, kooltaan ja väriltään.
• Jätä vähintään 5 mm:n väli kunkin materiaalin välille selkeiden ääriviivojen varmistamiseksi.

Miten asettaa materiaali oikein?

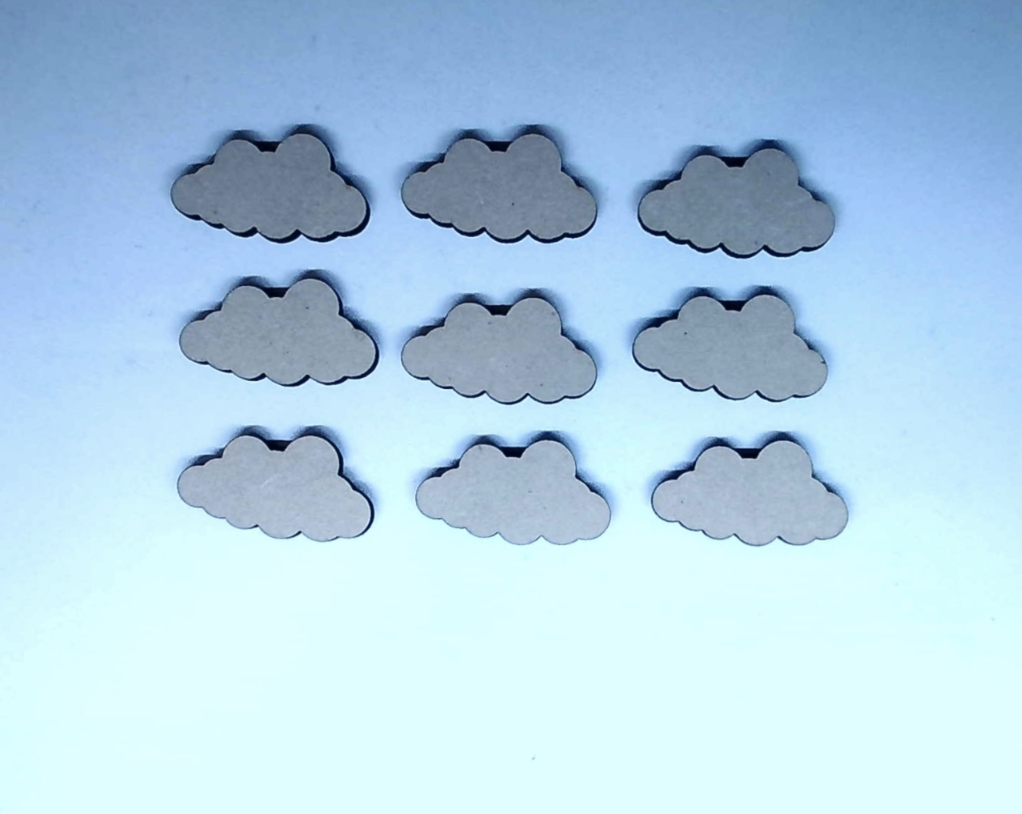

	✅ Kameran esikatselussa ei saa näkyä muita merkkejä tai muotoja kuin materiaalit. ✅ Aseta vain samanmuotoisia ja -värisiä materiaaleja. ✅ Säilytä välit ja järjestä siististi.

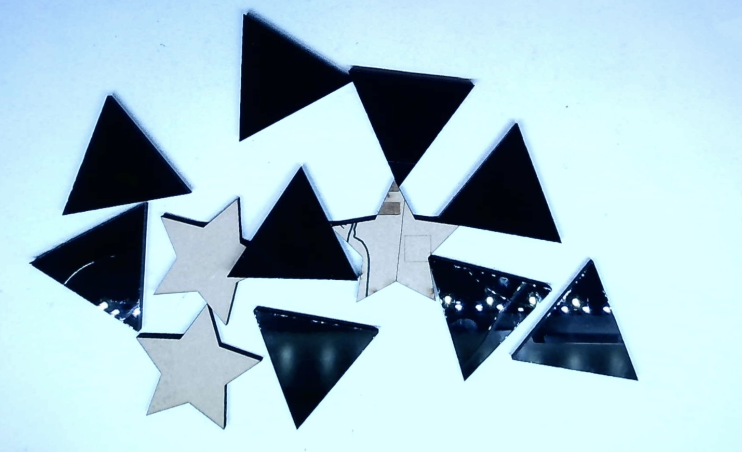

	❌ Likaiset materiaalit tai tausta. ❌ Useiden erimuotoisten materiaalien asettaminen samanaikaisesti. ❌ Materiaalit eivät ole riittävän erillään tai menevät päällekkäin.

Suorita automaattinen sovitus (Ennen versiota 2.4.9)

1. Aseta suunnittelukohde yhdelle materiaaleista.

• Aseta suunnitelma yhdelle materiaaleista varmistaen, että se on päällekkäin materiaalin kanssa.

2. Suorita automaattinen kohdistus.

• Valitse oikein materiaalille sijoitettu objekti.

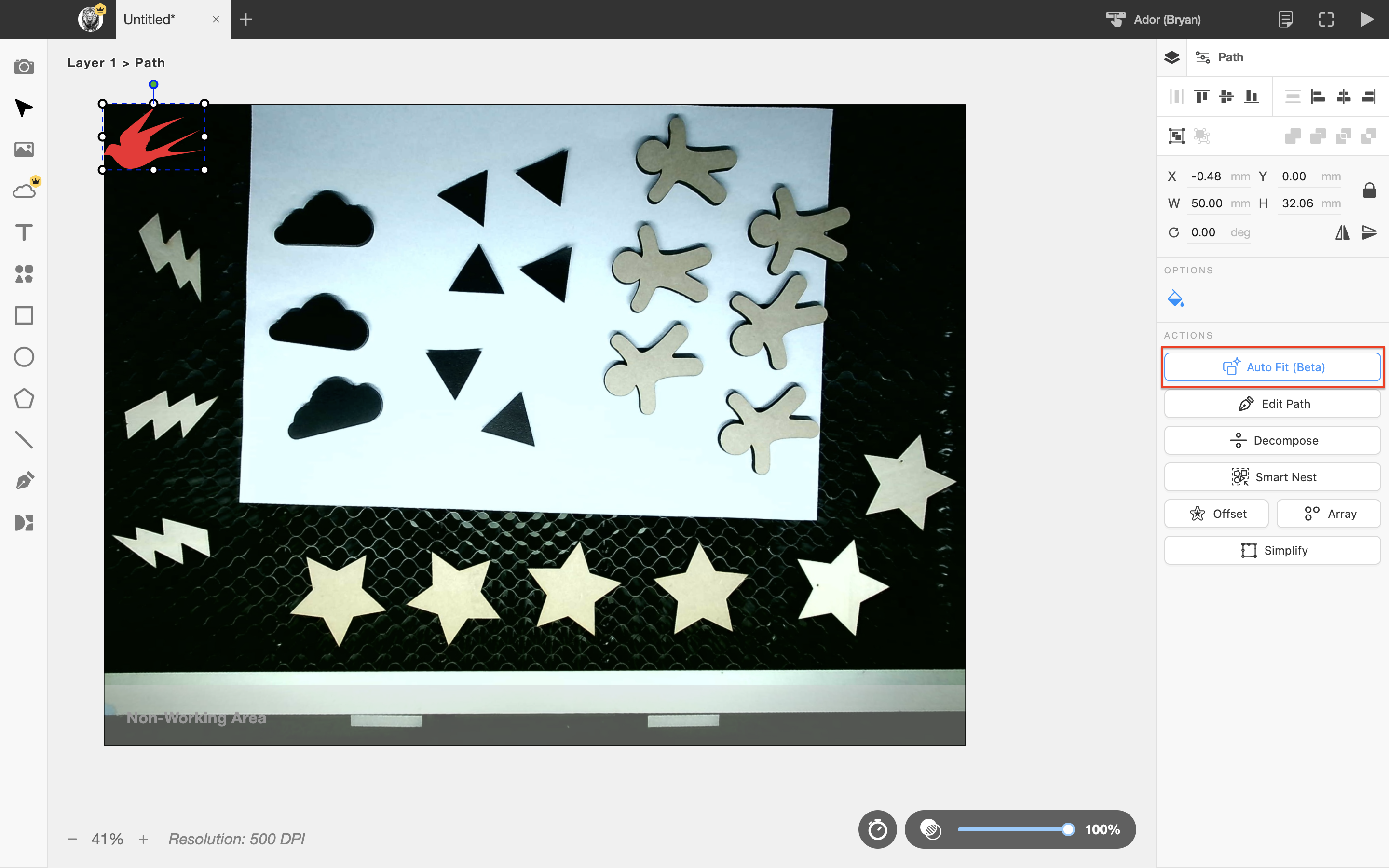

• Napsauta "Automaattinen sovitus" -painiketta objektipaneelissa.
• Napsauta "Vahvista" suorittaaksesi automaattisen sovituksen.

Suorita automaattinen sovitus (Version 2.4.9 jälkeen)

1. Suorita kameran esikatselu varmistaen, että kameran esikatselualue kattaa kohdistettavan materiaalin.

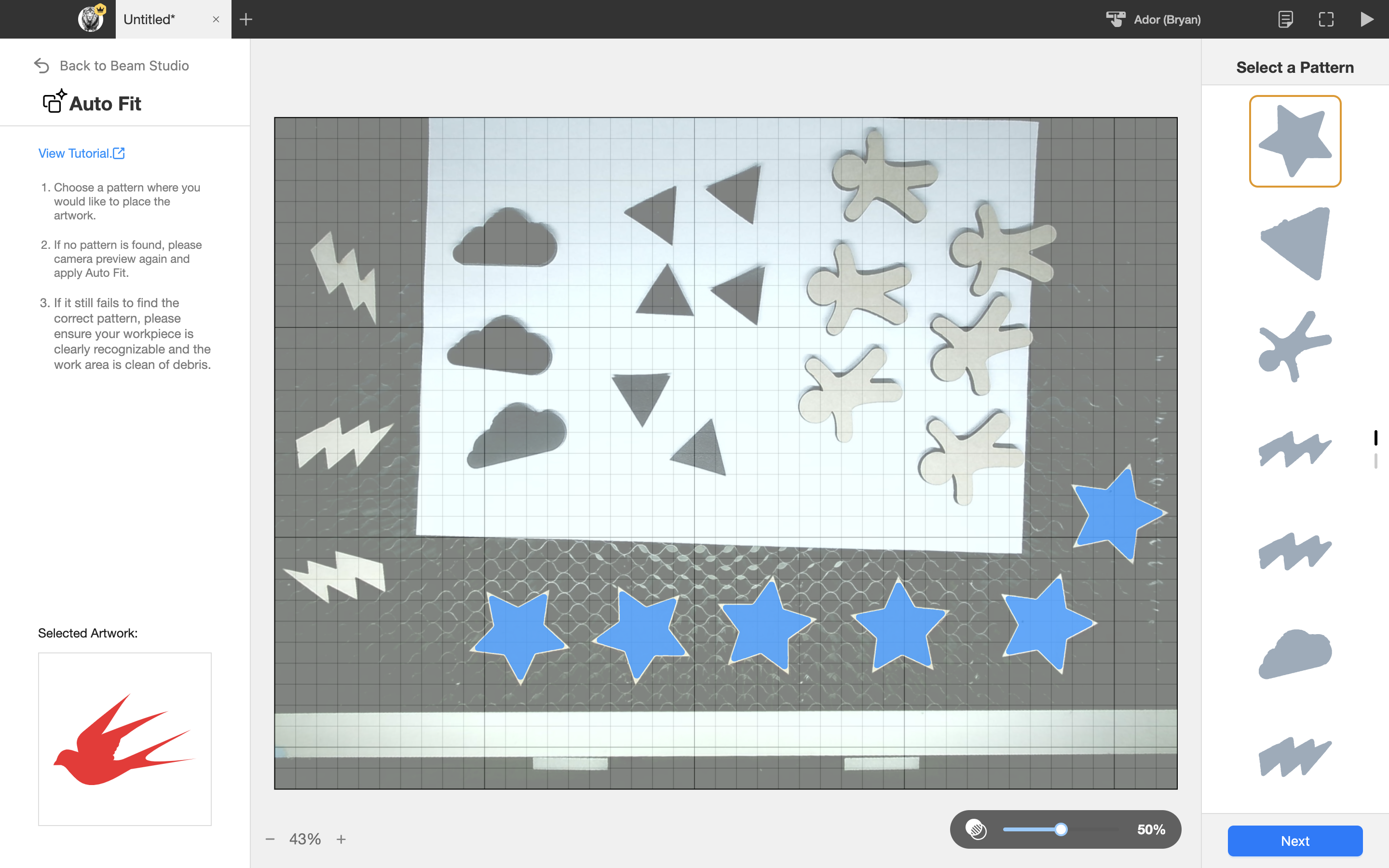

2. Valitse mikä tahansa suunnitelma ja napsauta "Automaattinen sovitus" -painiketta oikeanpuoleisesta objektipaneelista.

• Jos jotkin työkappaleet eivät vastaa valittua kuviota, kuvion vastaavuusaste kameran esikatselussa on riittämätön. On suositeltavaa säätää työkappaleiden asentoa, suorittaa kameran esikatselu uudelleen ja aloittaa prosessi alusta vaiheesta 1.
• Työkappale voidaan tunnistaa useammalla kuin yhdellä kuviolla; voit valita muodon, joka vastaa parhaiten todellista ääriviivaa.

4. Kuvion valinnan jälkeen napsauta "Seuraava"-painiketta.

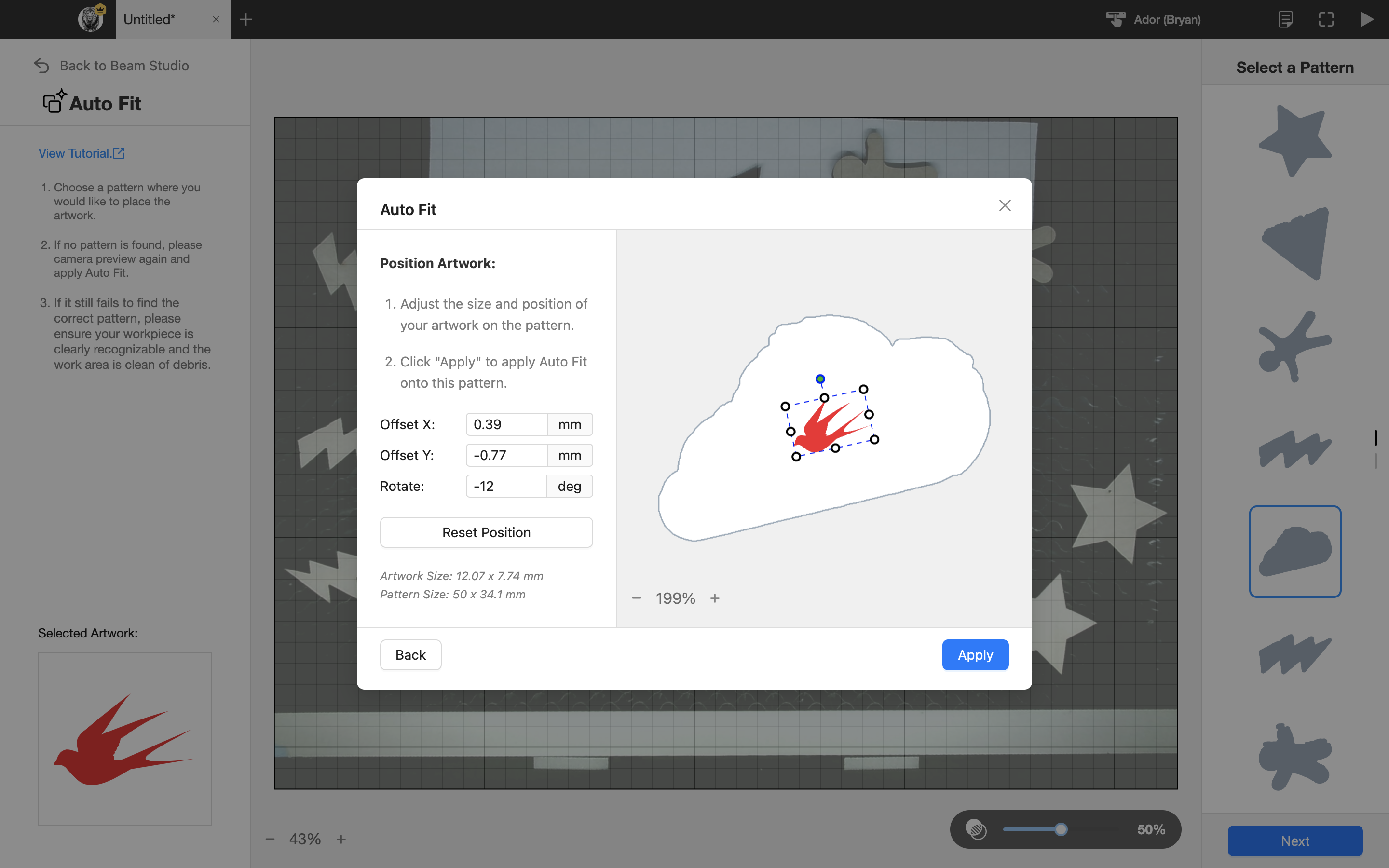

5. Säädä suunnitelman sijaintia ja kulmaa tässä kuviossa ja paina sitten "Käytä" ottaaksesi tulokset käyttöön.

Automaattisen sovituksen mahdolliset epäonnistumisen syyt

• Mahdollisesti heijastavien materiaalien käyttö (esim. akryyli):

  • Heijastavien materiaalien sijoittaminen lähelle valonlähdettä voi aiheuttaa huomattavaa heijastusta, mikä vaikeuttaa ääriviivojen tunnistamista.
  • Vinkki: Käytä heijastamatonta materiaalia taustana. Siirrä materiaaleja hieman kauemmaksi valonlähteestä ja aseta ne keskelle heijastuksen vähentämiseksi.

• Näkyvät varjot kameran esikatselussa:

  • Esimerkiksi Ador-käyttäjät saattavat huomata, että kun materiaali sijoitetaan lähelle sisävalonlähdettä, paksummat materiaalit voivat luoda varjoja, jotka vaikuttavat materiaalin muodon tunnistuksen tarkkuuteen.

  • Ehdotus: Sijoita materiaali mahdollisimman lähelle Ador-työtilan keskustaa varjojen muodostumisen minimoimiseksi.

• Kameran yhdistämisen poikkeama (esim. B-sarjan koneet):

  • Yhdistäminen voi aiheuttaa varjoja ja kohdistusaukkoja, mikä vaikeuttaa materiaalin muotojen tunnistamista.
  • Ehdotus: Tarkista merkittävät yhdistämispoikkeamat kameran esikatselun aikana ja toista esikatselu tarvittaessa.

Huomautus: Automaattinen sovitus voi aiheuttaa kulmapoikkeamia joillakin vaikeasti arvioitavilla muodoilla. Tarkista kaikkien kaiverrettujen objektien sijainti automaattisen sovituksen jälkeen.
