Toiminnon yleiskatsaus

Käytä tätä kalibrointia, kun Print and Cut -toiminnon tulos on siirtynyt tai leikkuukohta ei vastaa alkuperäistä suunnitelmaa.

Vaihe 1

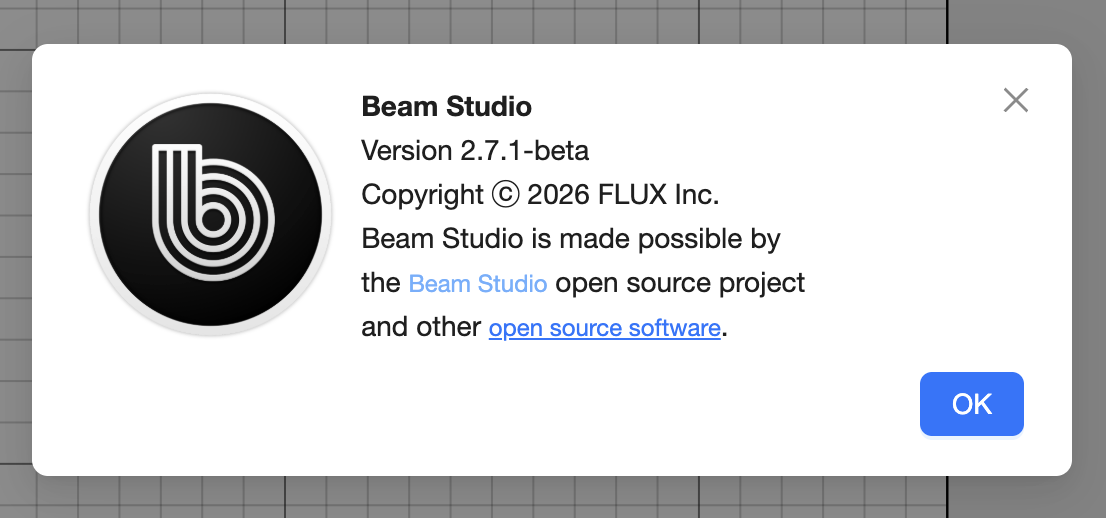

Päivitä Beam Studio versioon 2.7.1 tai uudempaan.

Vaihe 2

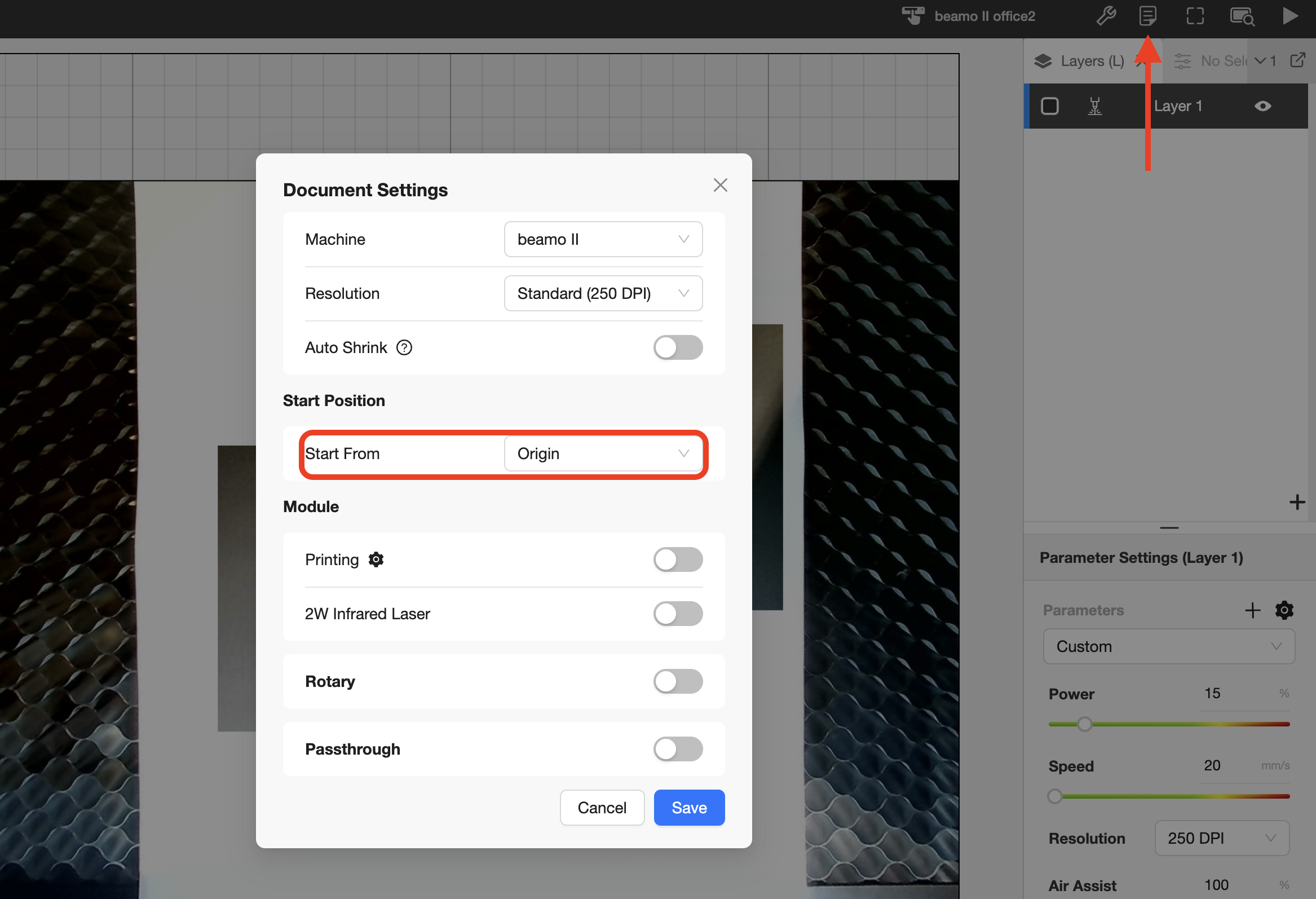

Aseta Asiakirjan asetuksissa "Aloituskohta" kohtaan "Origo".

Vaihe 3

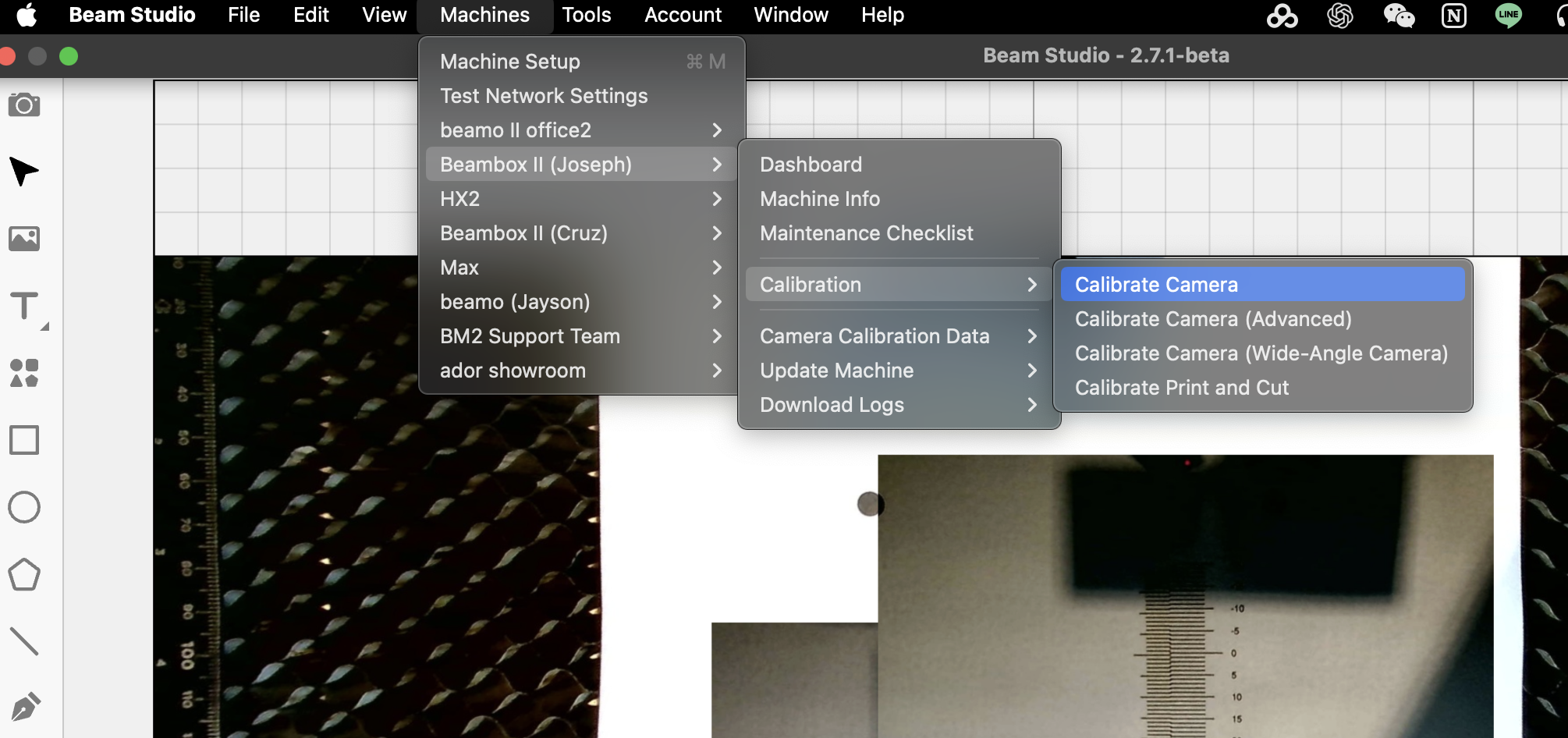

Suorita ensin koneesi mallin peruskamerakalibrointi ja viimeistele sitten prosessi ohjeiden mukaisesti. (Koneet >> Koneen nimi >> Kalibroi kamera)

Vaihe 4

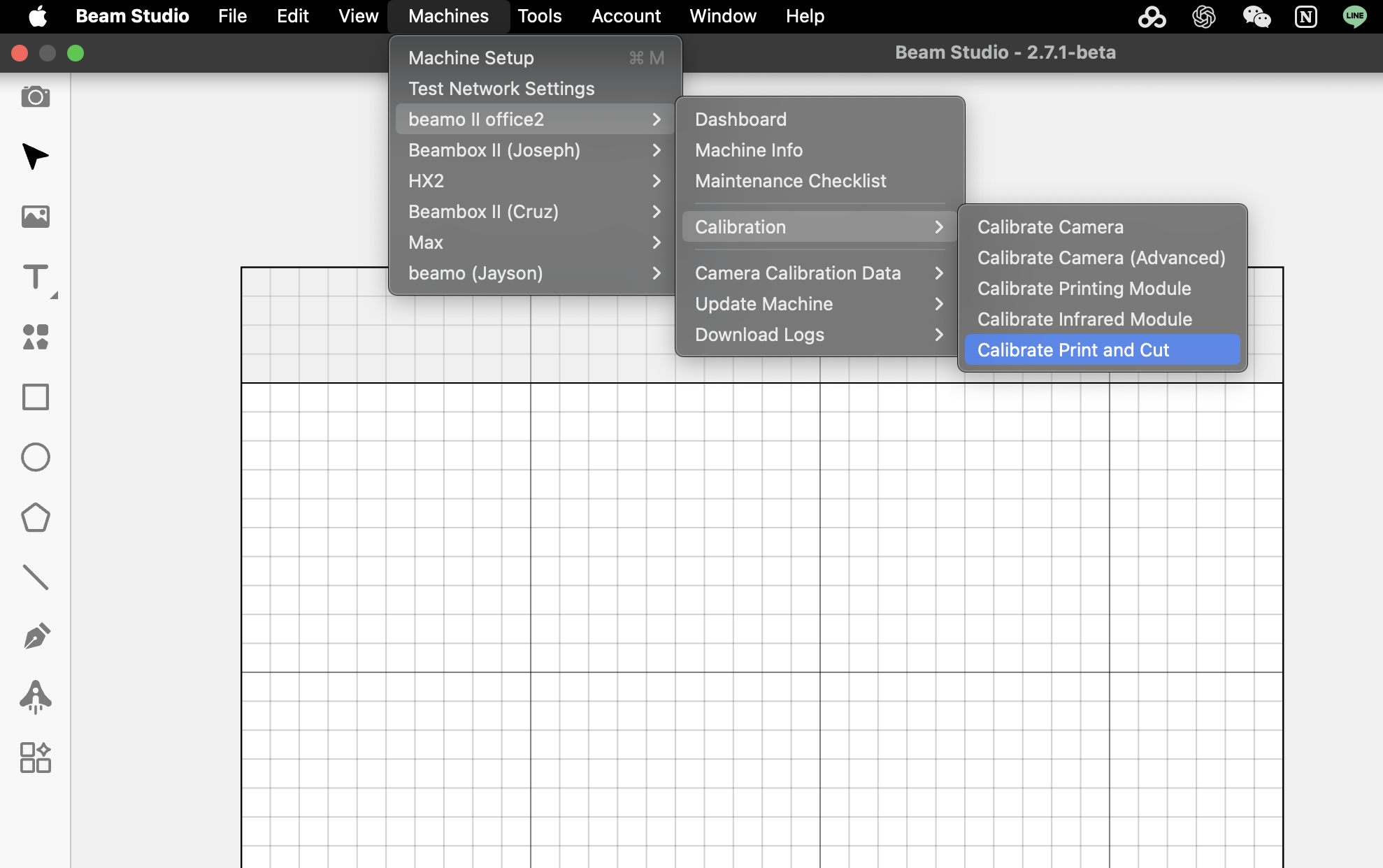

Valitse kamerakalibroinnin jälkeen Print and Cut -kalibrointi.
(Koneet >> Koneen nimi >> Kalibrointi >> Kalibroi Print and Cut)

Vaihe 5

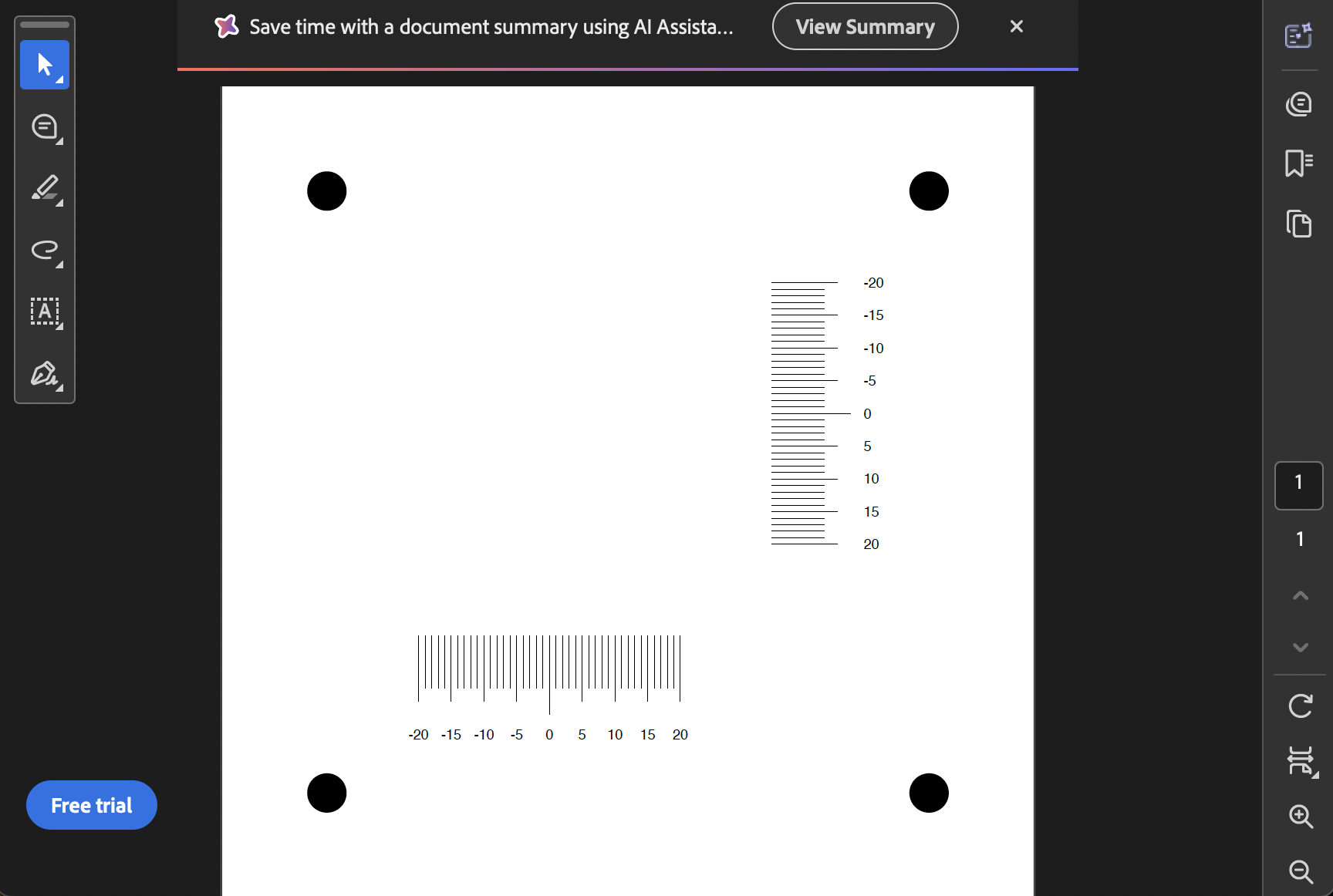

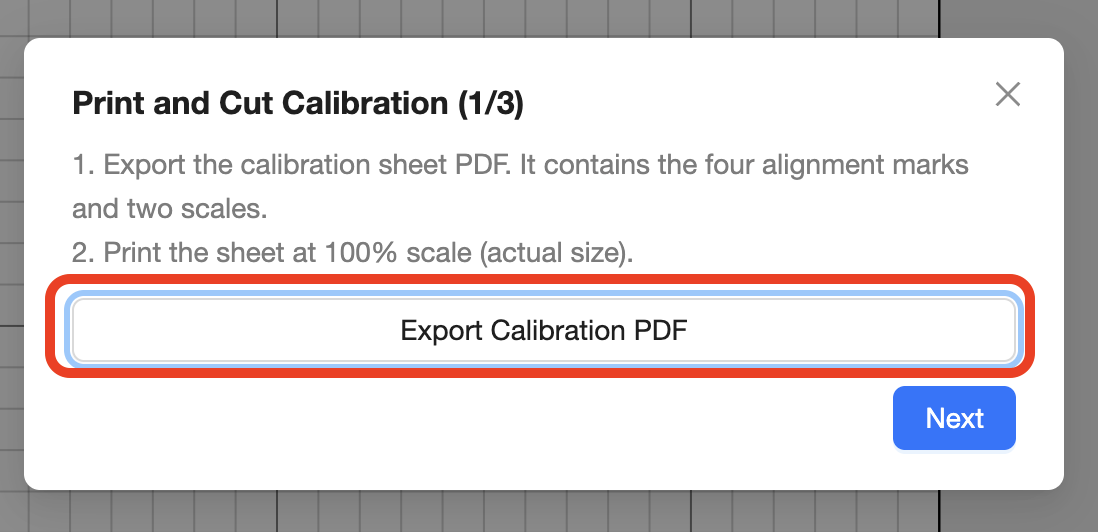

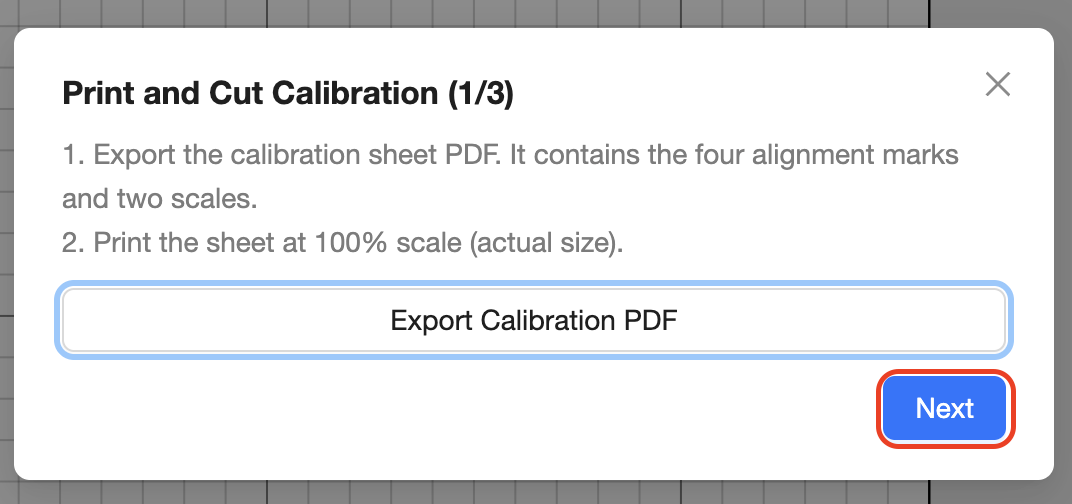

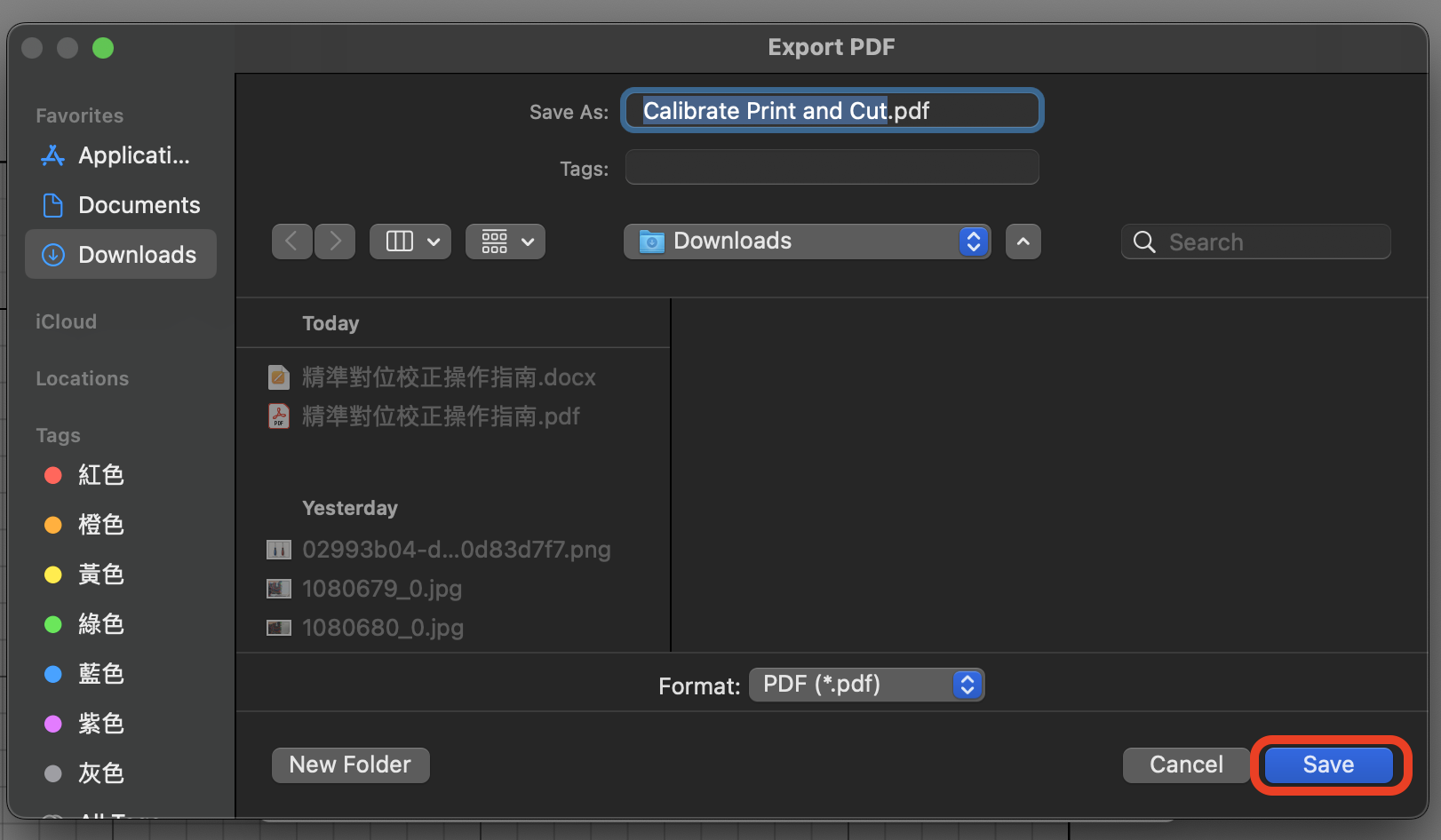

Vie ja tallenna kalibroinnin PDF-mittakaavatiedosto ohjelmiston ohjeiden mukaisesti.

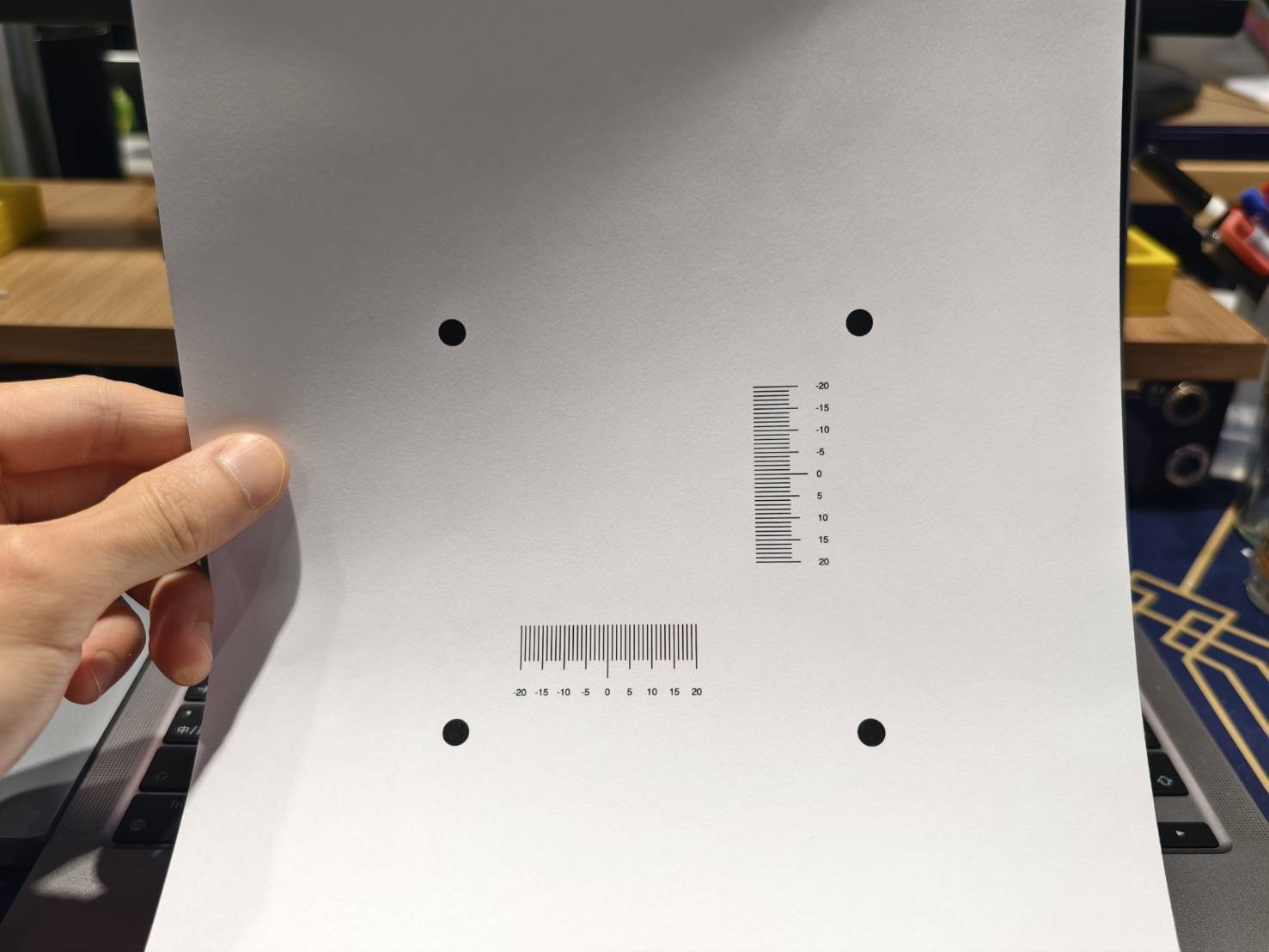

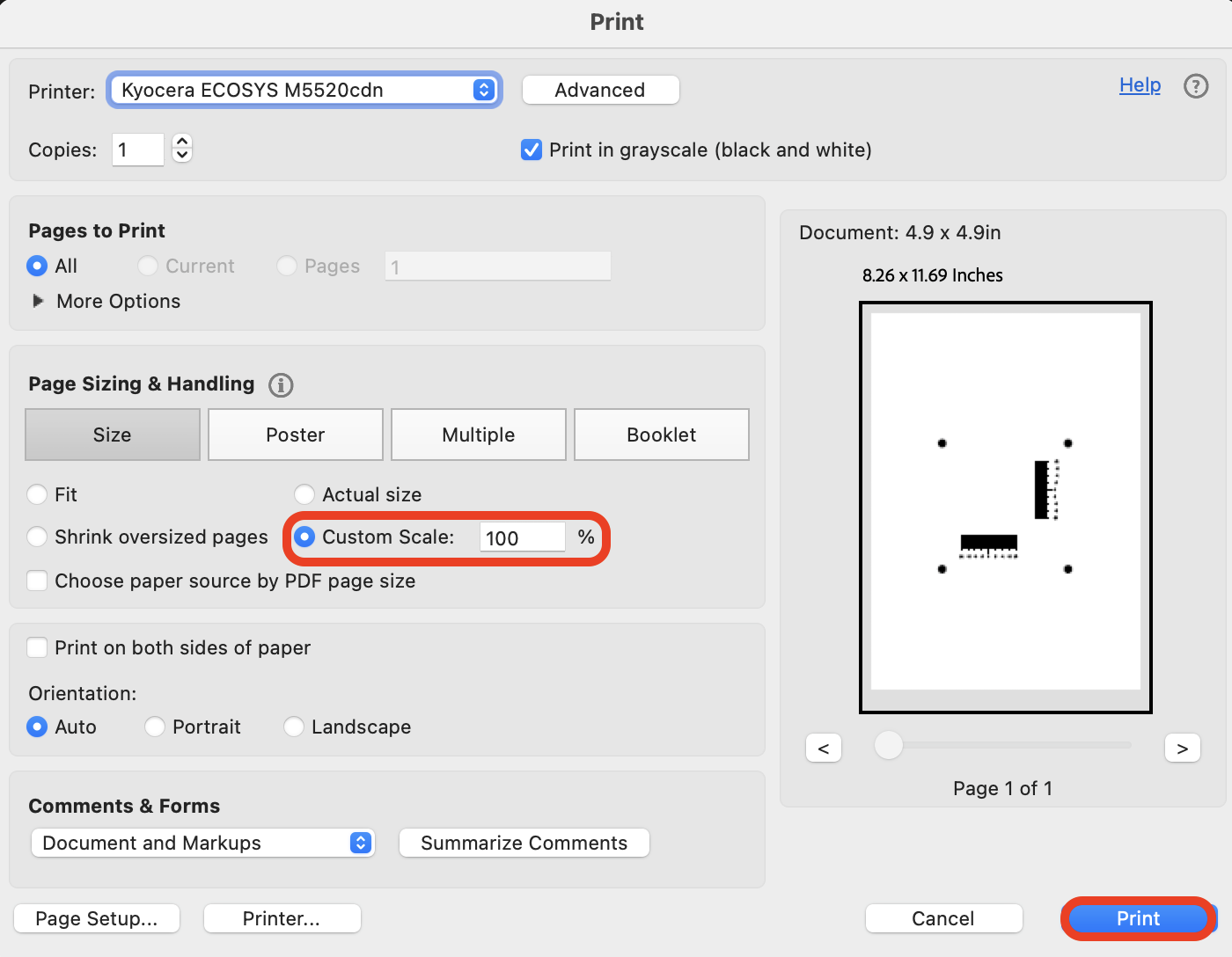

Tulosta tiedosto ja varmista, että arkki tulostetaan asetuksella "100 % mittakaava" tai "Todellinen koko".

Vaihe 6

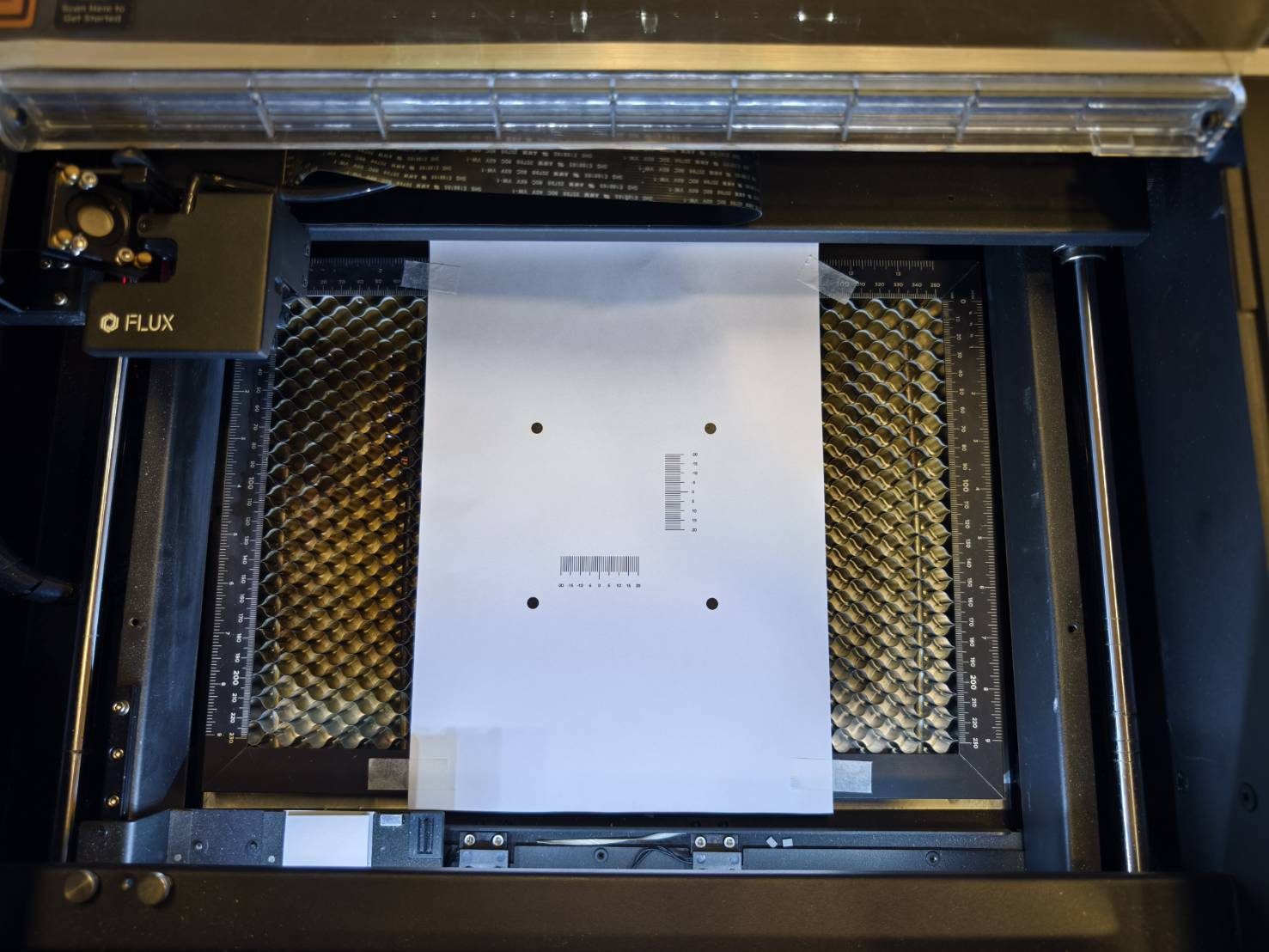

Aseta tulostettu arkki koneen työalueen keskelle ja kiinnitä se teipillä hunajakennotasoon.

Tarkenna arkkiin.

Vaihe 7

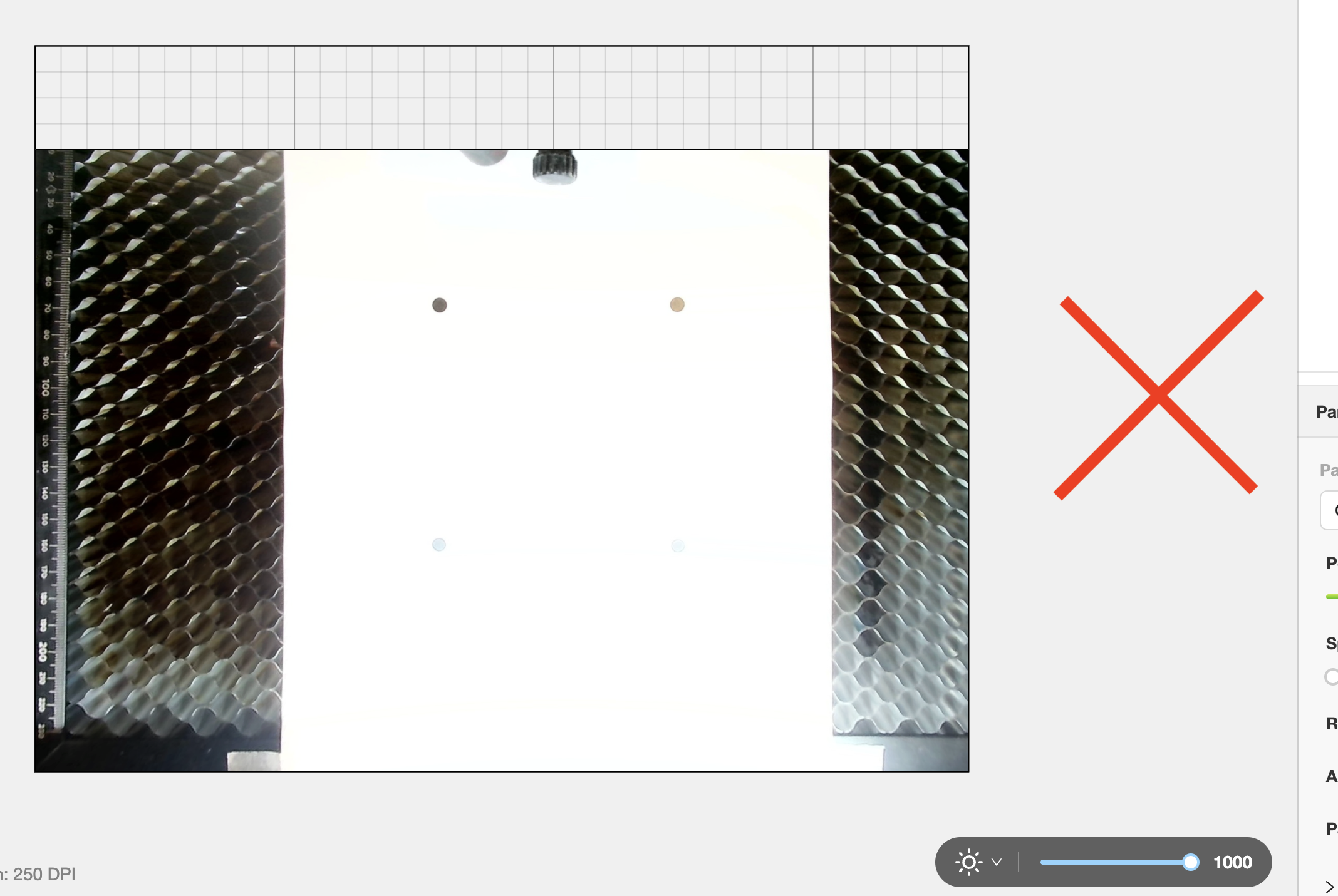

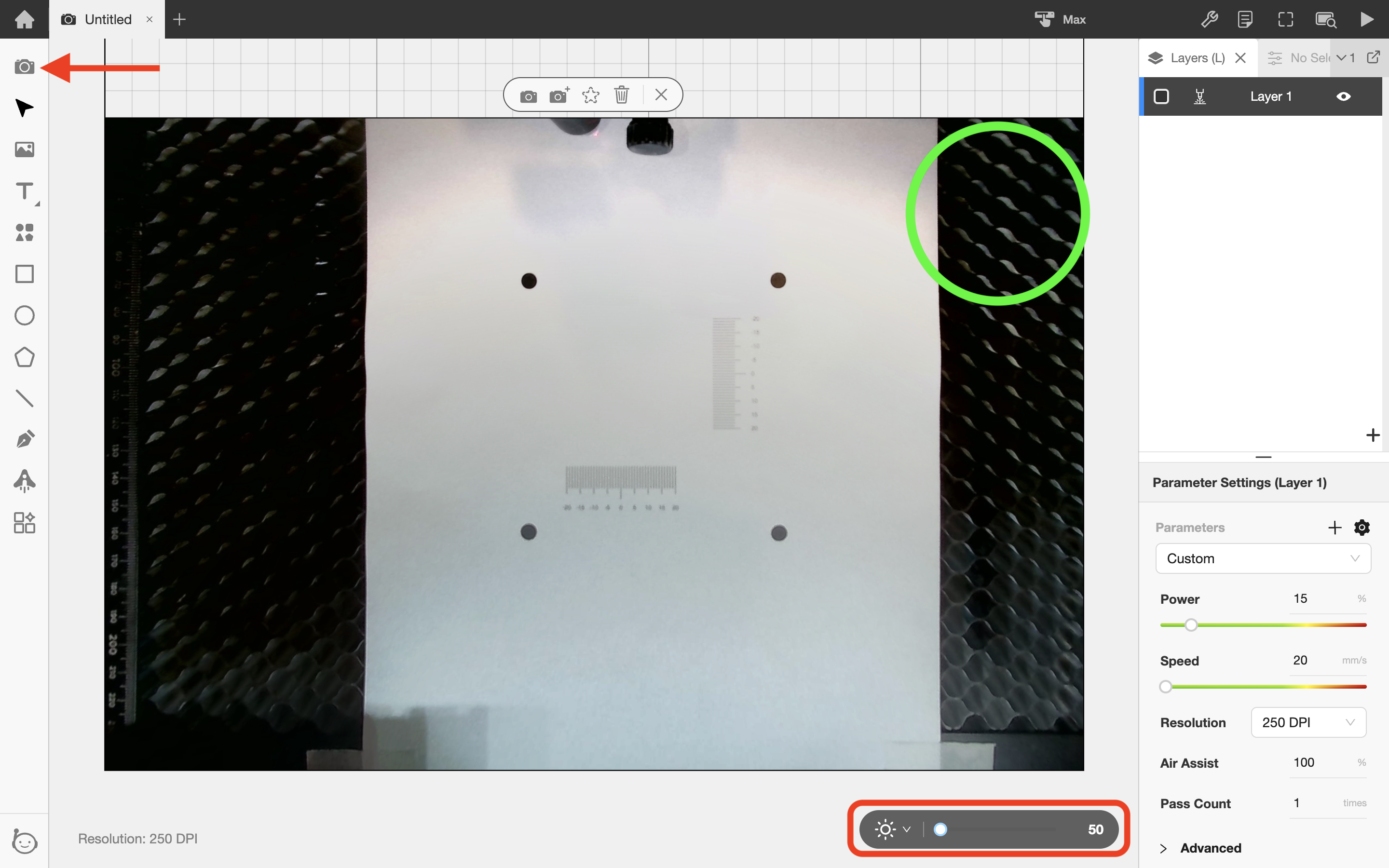

Ota kuva kameran esikatselulla ja säädä kirkkautta niin, että 4 mustaa pistettä näkyvät.

Vaihe 8

Palaa ohjelmistoon ja jatka prosessia.

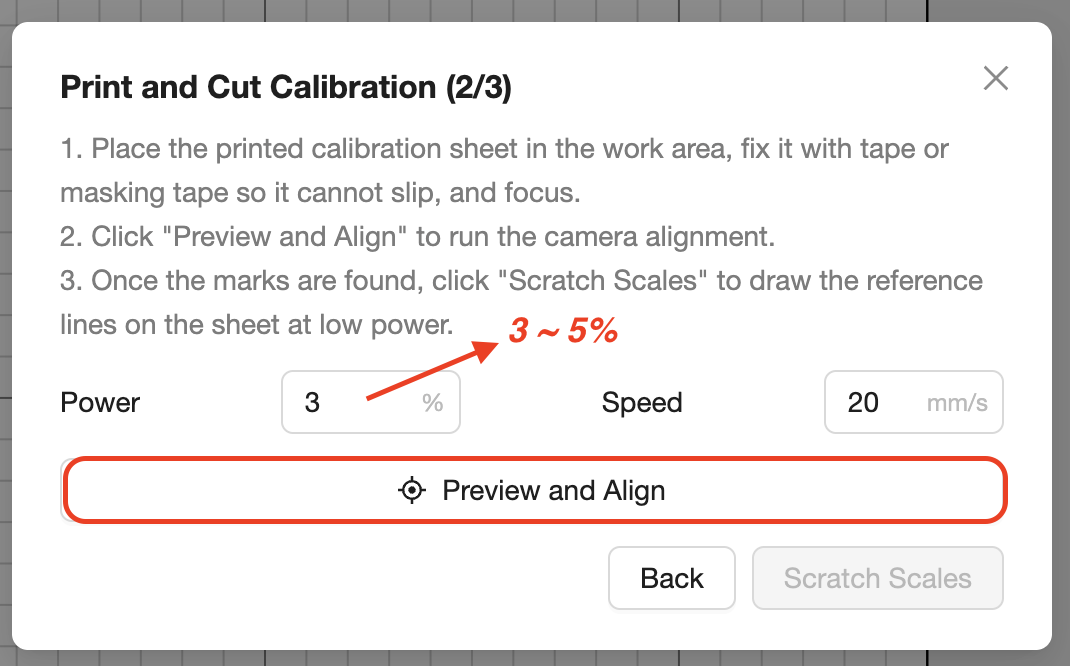

Aseta tehoksi 3~5 %. Ensimmäisellä kerralla suositellaan 3 %:a. Nosta tehoa, jos laser ei laukea 3 %:lla.

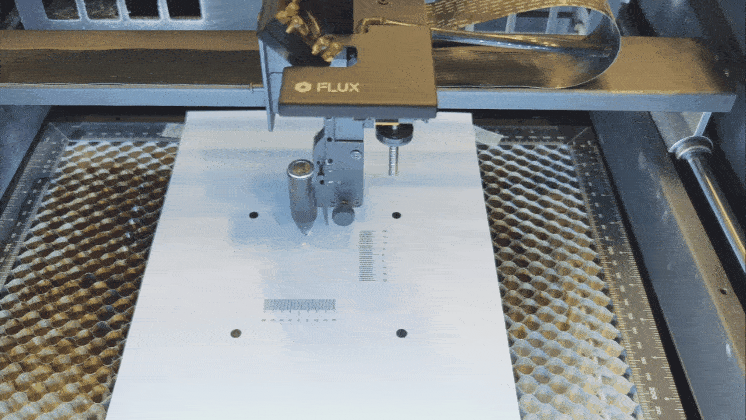

Esittely.

Vaihe 9

Tarkista tulos.

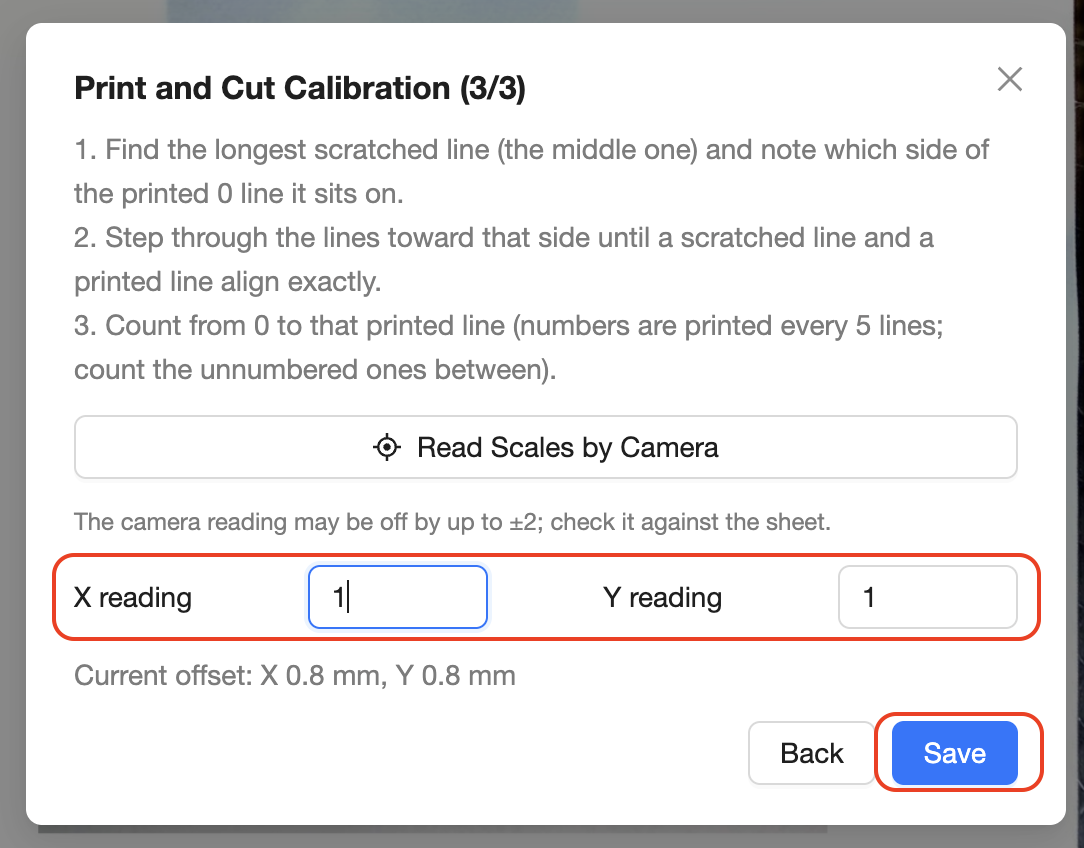

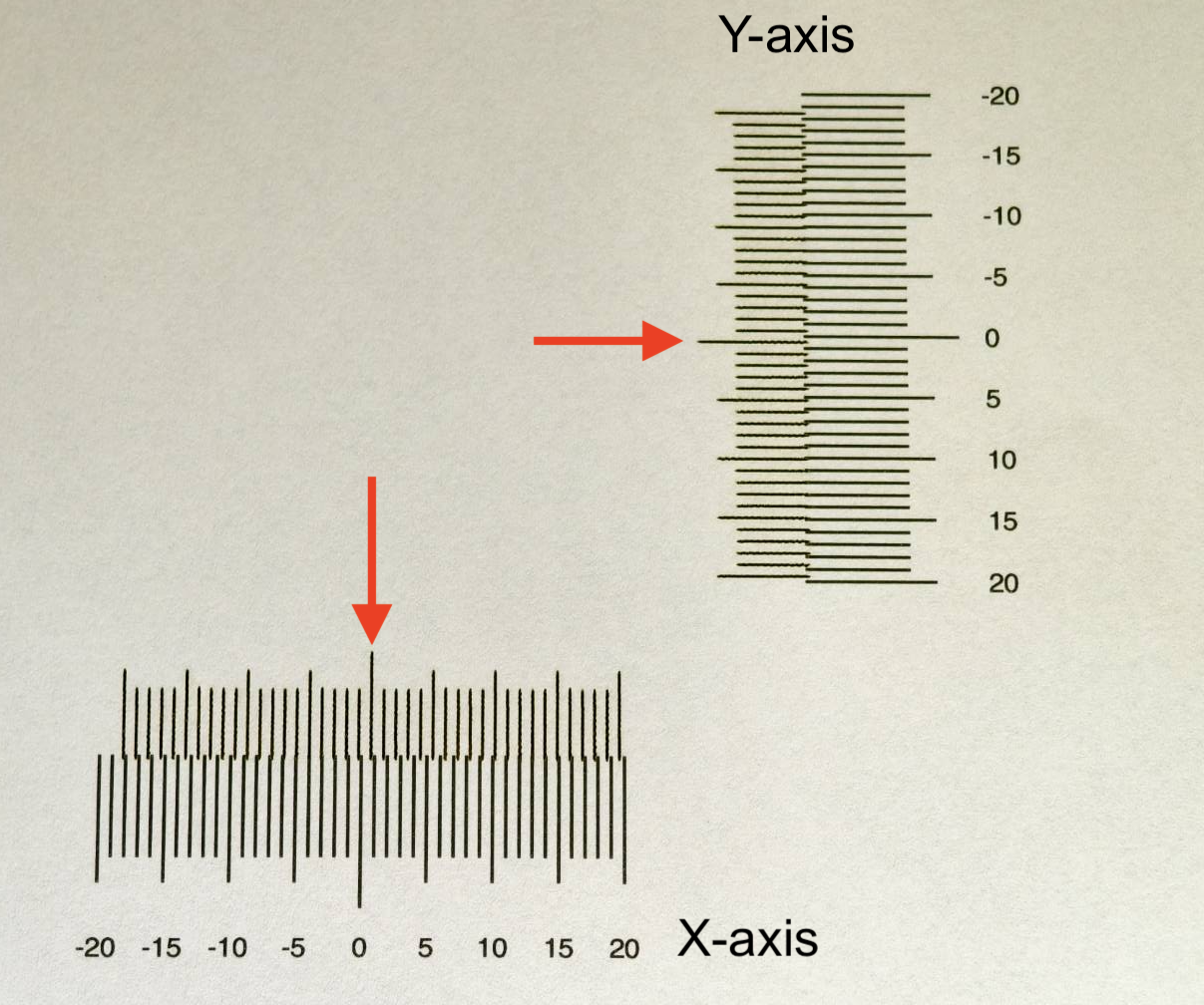

Etsi yllä olevan videon esimerkistä pisin viiva ja merkitse sen arvo muistiin.

X-akselin viiva on noin "0,9" ja Y-akselin viiva noin "0,5".
Arvot ovat alle 1, joten ohjelmisto voi täydentää ne automaattisesti arvoon 1.

Syötä arvot ja napsauta sitten "Tallenna". Kalibrointi on valmis.
