Pyörivä vääristystoiminto säätää kuvasi mittasuhteita varmistaakseen, että lopullinen malli näyttää oikein suhteutetulta kaiverrettaessa kartiomaista esinettä.
Tarvitset kaksi mittaa: Halkaisija A ja Halkaisija B. Voit myös mitata ympärysmitan mittanauhalla ja syöttää sen arvon. Seuraavassa esimerkissä käytetään halkaisijaa.
Halkaisija A tarkoittaa esineen vasenta puolta ja Halkaisija B esineen oikeaa puolta.
Merkitse ensin kuvion suunniteltu kaiverrussijainti esineeseen, ja mittaa sitten esineen halkaisijat kuvion ylä- ja alapäissä.

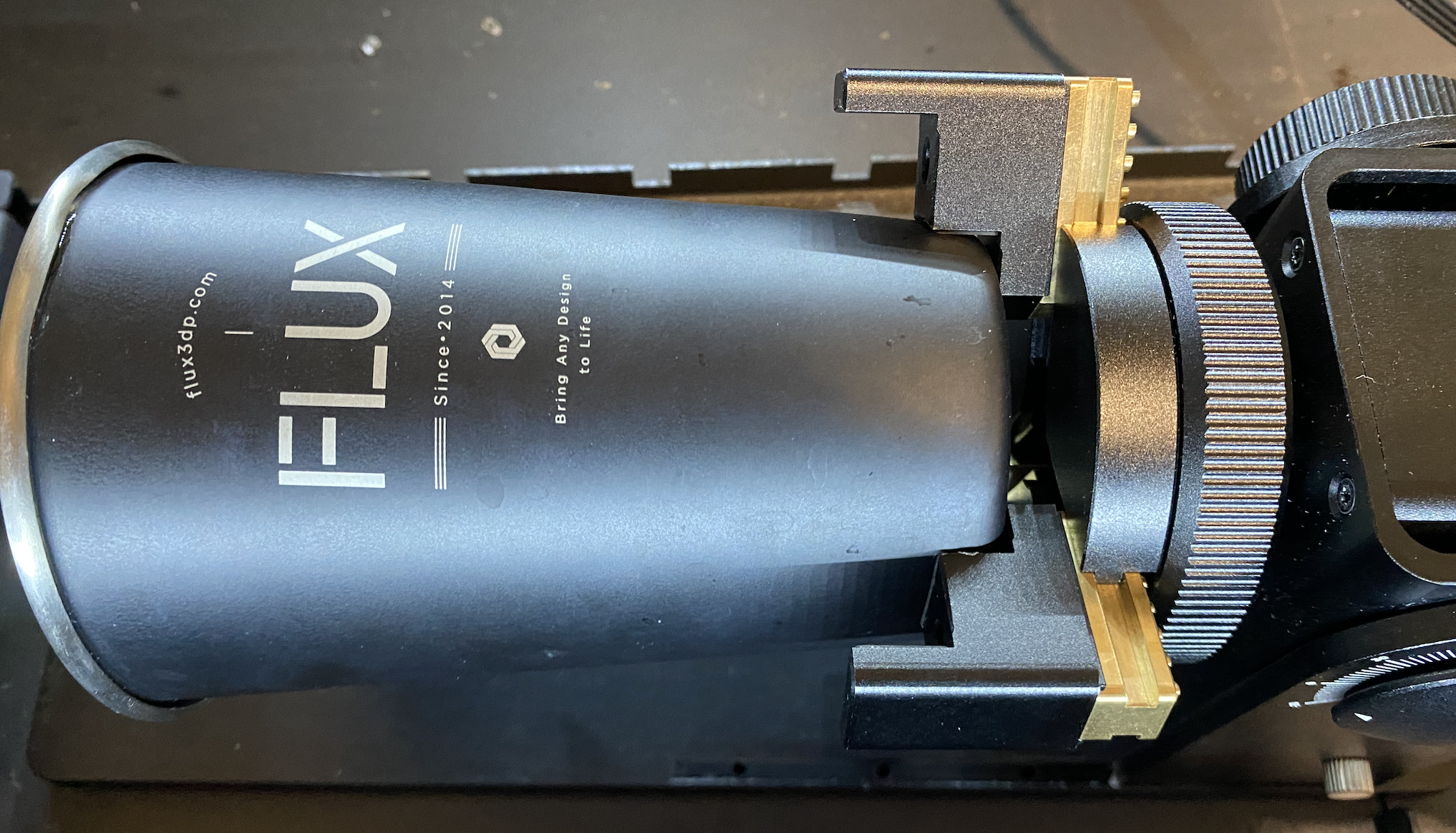

Käytetään seuraavaa työkappaletta ja kuvion sijaintia esimerkkinä:
Jos istukka on sijoitettu oikealle puolelle ja tarttuu kupin kapeampaan päähän, Halkaisija A (vasemmalla) edustaa leveämpää päätä ja Halkaisija B (oikealla) kapeampaa päätä. Jos istukan suunta on päinvastainen, halkaisijat tulee vaihtaa vastaavasti.

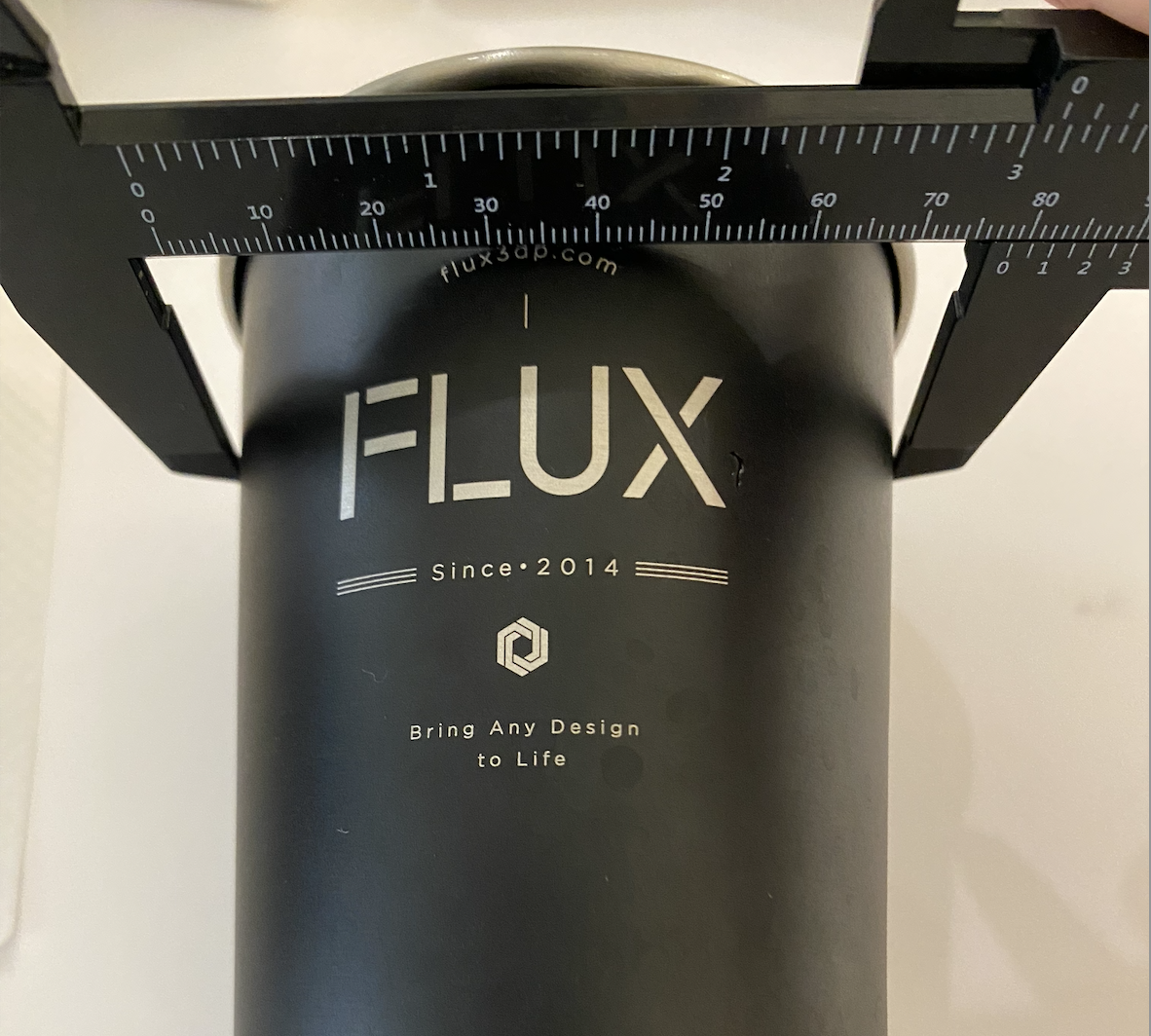

Ennen kaivertamista mittaa ensin Halkaisija A:

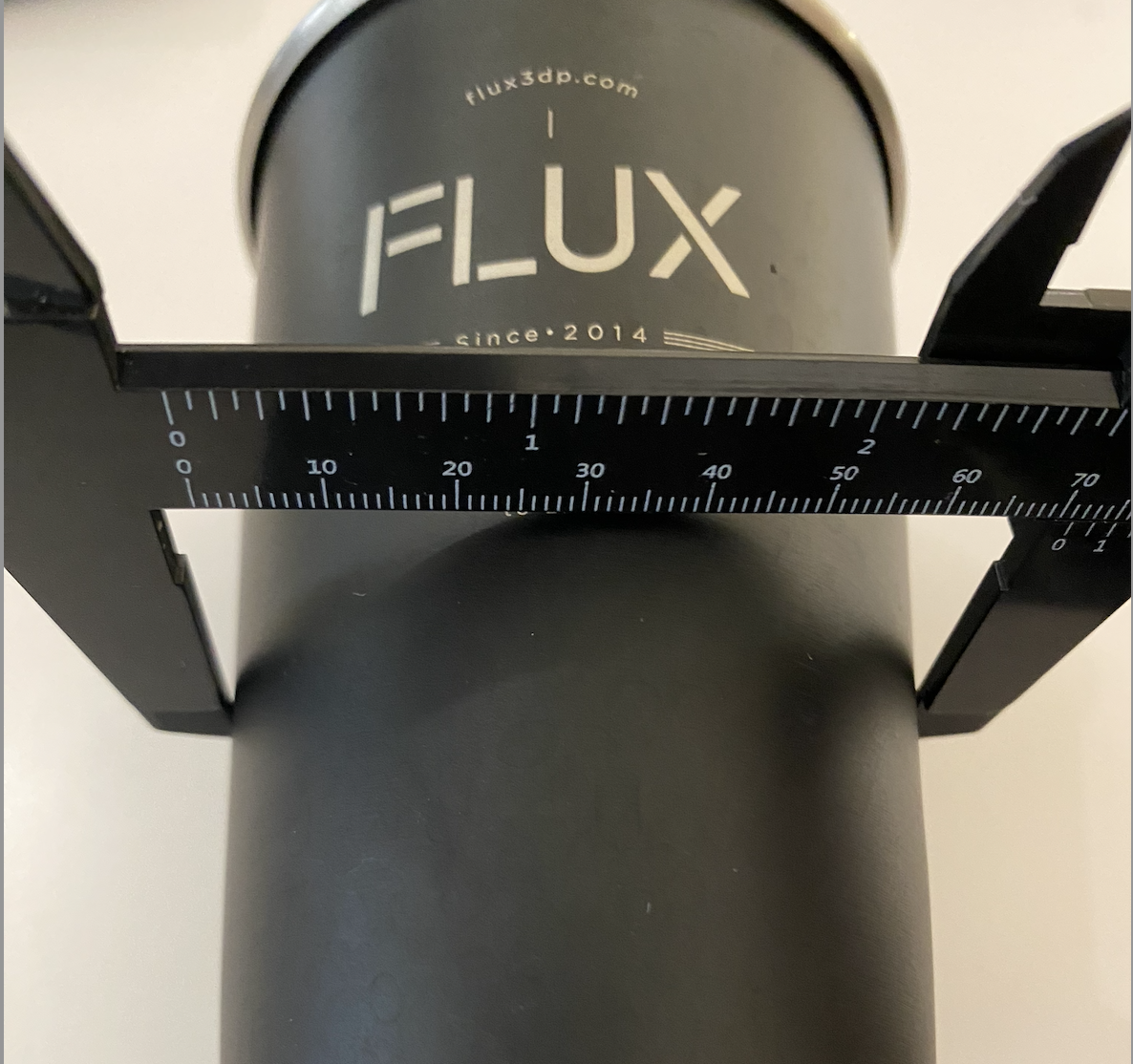

Mittaa sitten kuvion Halkaisija B:

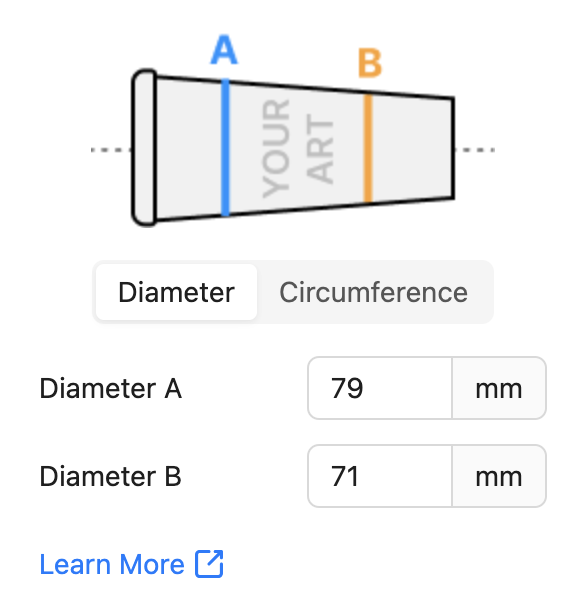

Syötä Halkaisija A:n ja B:n arvot Pyörivä vääristys -ikkunaan ja napsauta "Vääristä" tallentaaksesi muutokset.
Huomaa: Tämä toiminto tukee tällä hetkellä vain bittikarttakuvia.
