HEXA - FLUX Chuck Rotary -pyörityslaite: Kaiverrustyön aloittaminen

FLUX Support Team
  • Päivitetty

Kuvaus

Tämä artikkeli opastaa sinua aloittamaan kaiverrustehtävän FLUX Chuck Rotary -laitteella.
On kuitenkin erittäin suositeltavaa, että luet ensin FLUX Chuck -käyttöohjeen ennen ensimmäistä kaiverrustehtävääsi.



Vaihe 1

Varmista, että sinulla on seuraavat ohjelmisto- ja laiteohjelmistoversiot HEXA:n pyörivän toiminnon käyttämiseksi.

Beam Studio -versio 2.4.2 tai uudempi (Ohje)

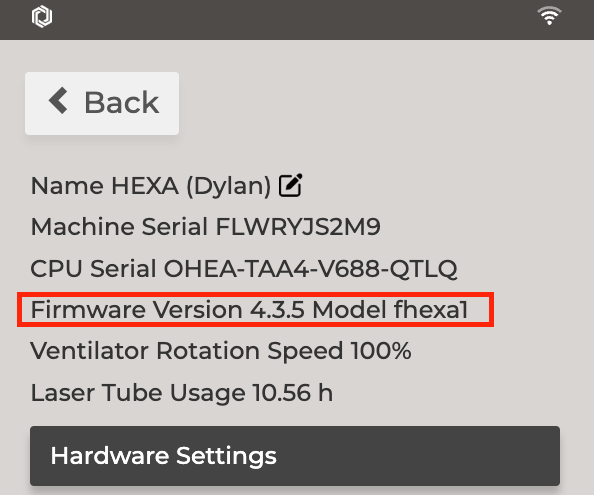

 Laiteohjelmistoversio 4.3.5 tai uudempi. (Ohje)



Vaihe 2

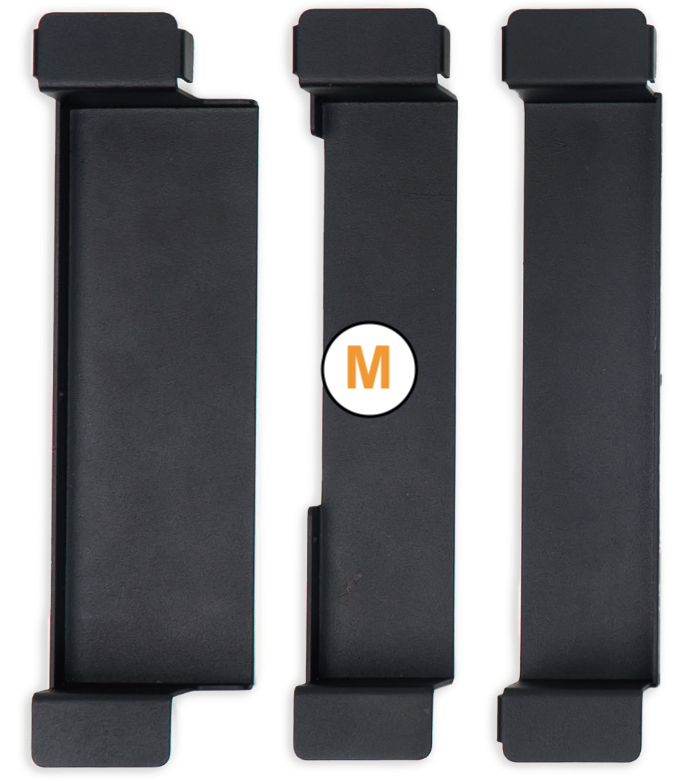

Asenna HEXA-pyörivät jalustat.

Vaiheet:

  1. Käynnistä laite ja laske työtaso alas asti.
  2. Sammuta kone.
  3. Poista kennoalusta.
  4. Asenna tuet alustan kiinnikkeeseen.

Video:



Vaihe 3

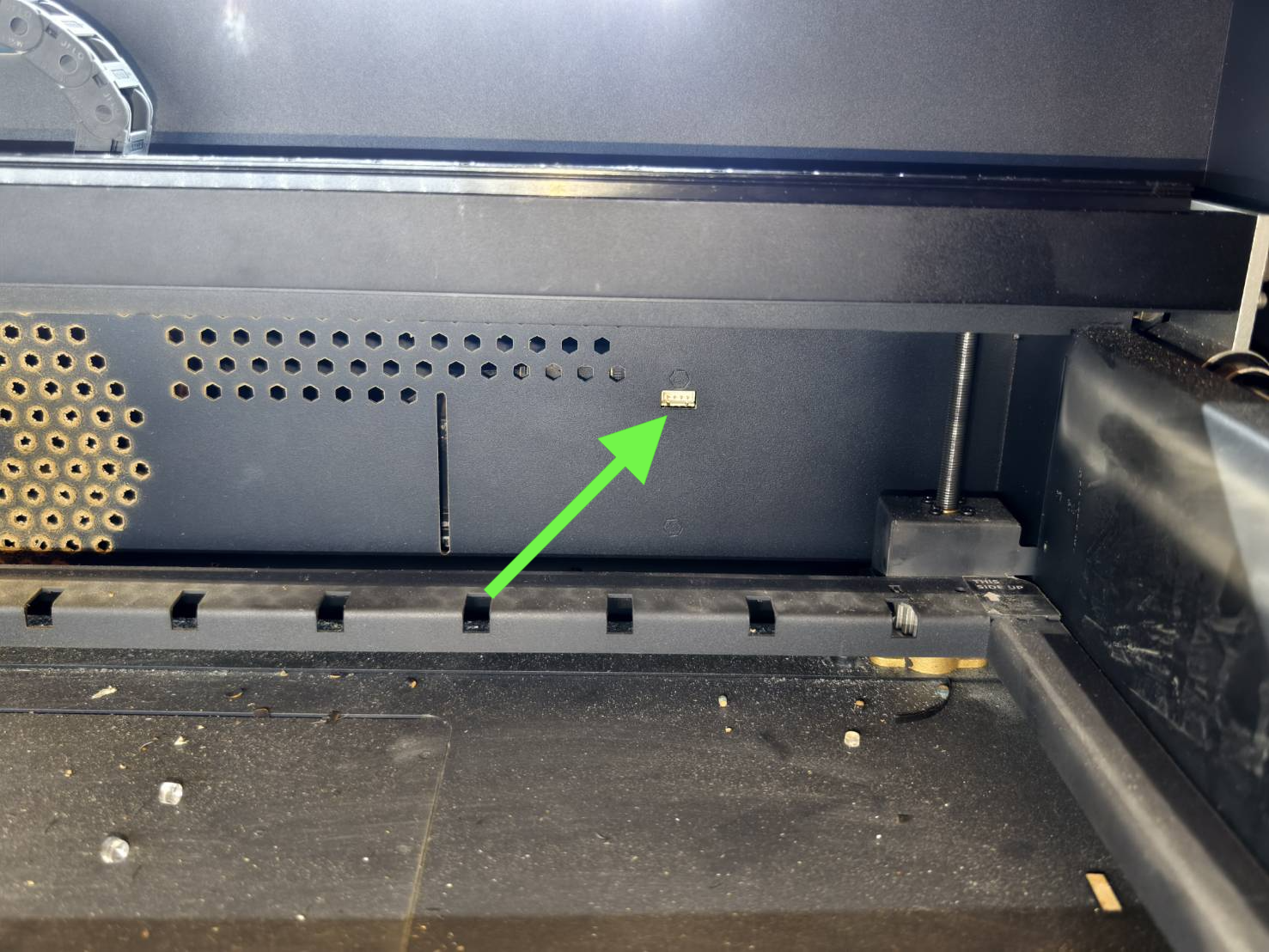

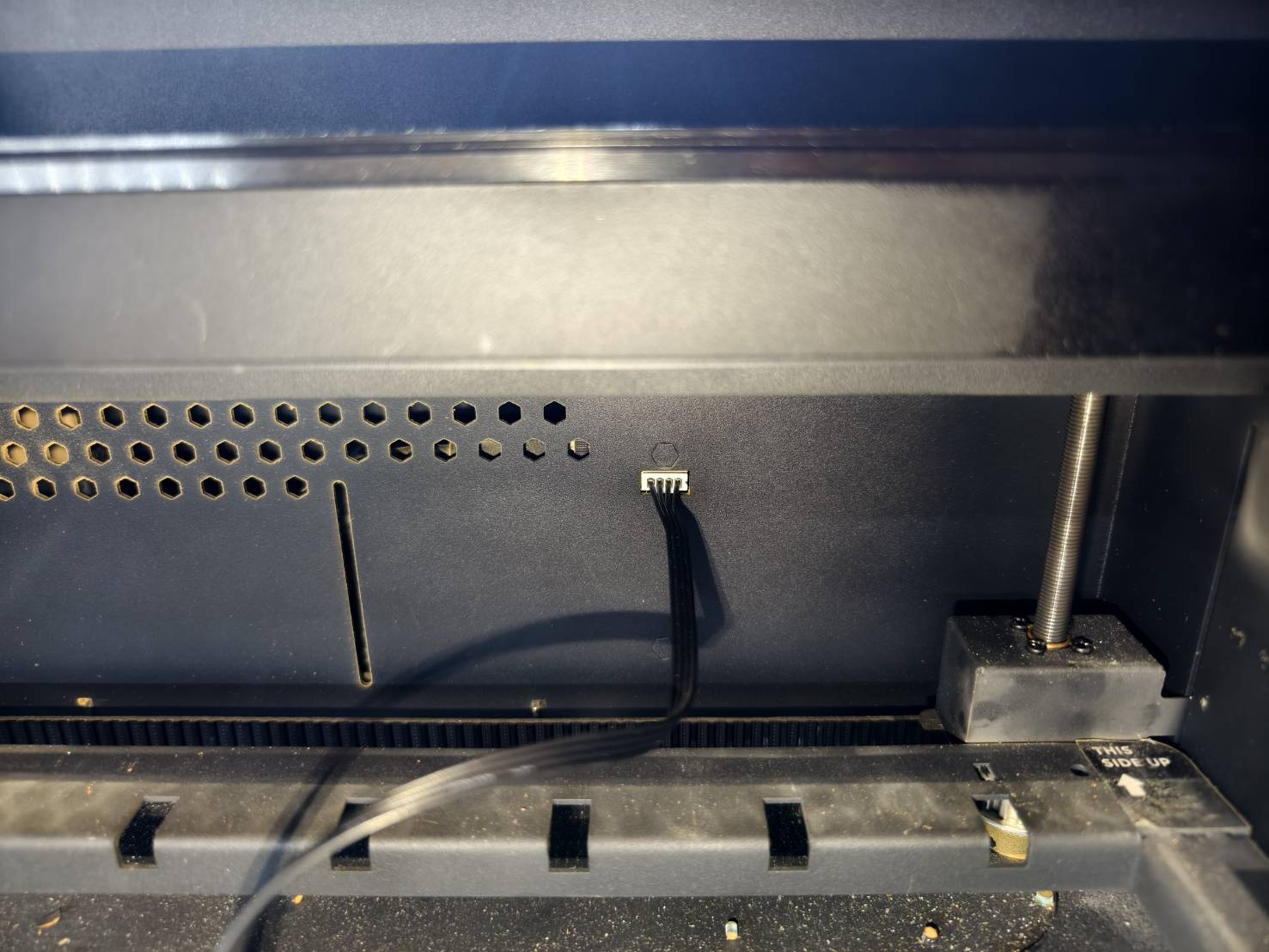

Etsi liitäntäkaapeli pakkauksesta ja kytke se koneen takaosan oikealle puolelle.




Vaihe 4

Asenna leuat pyörivään alustaan käytettävän materiaalin mukaisesti.
Katso leukojen asennusohjeet käyttöoppaasta.
FLUX Chuck Rotary -käyttöopas
(*Ensimmäisellä käyttökerralla on suositeltavaa harjoitella ja testata tarpeettomalla materiaalilla.)



Vaihe 5

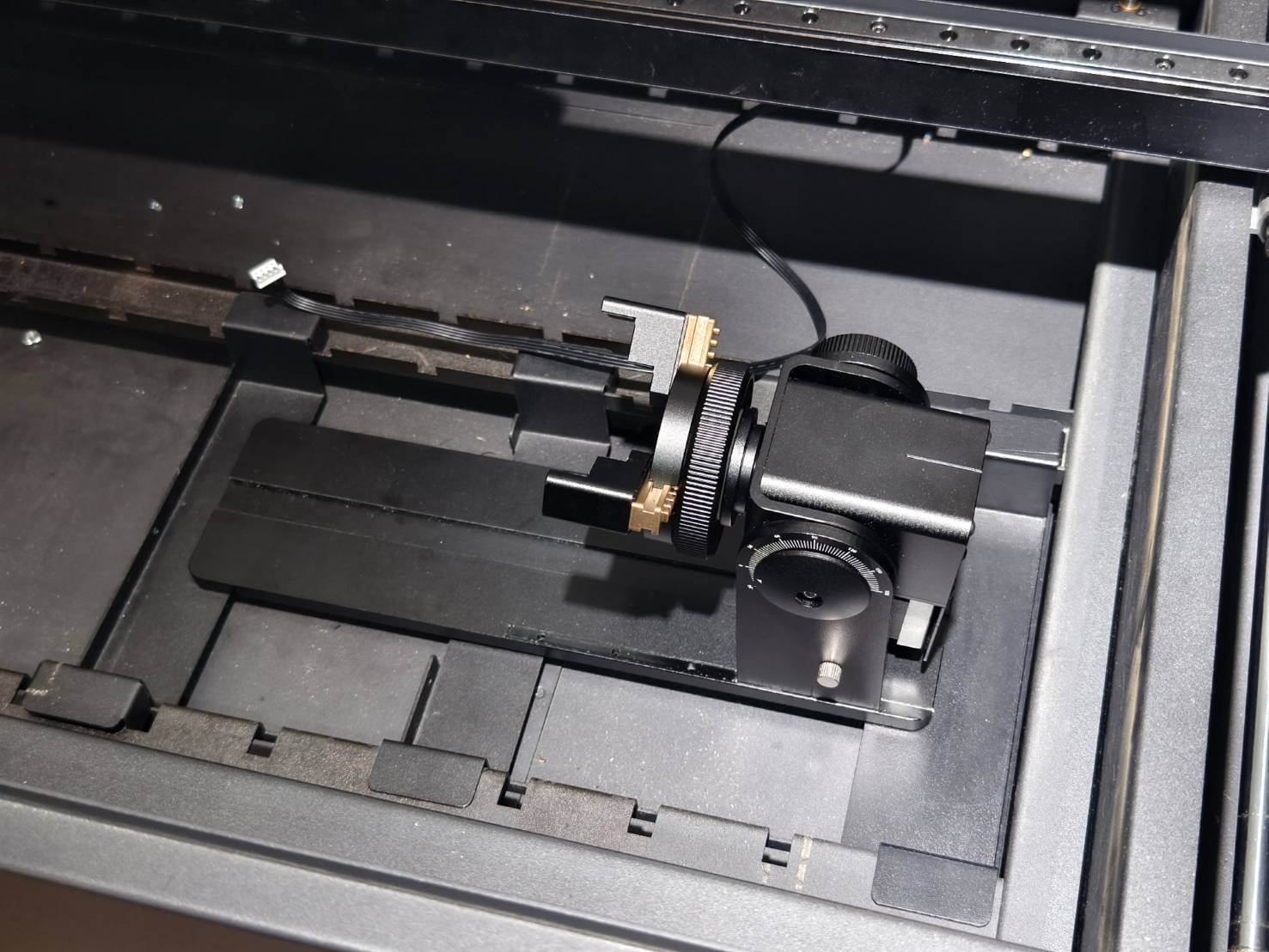

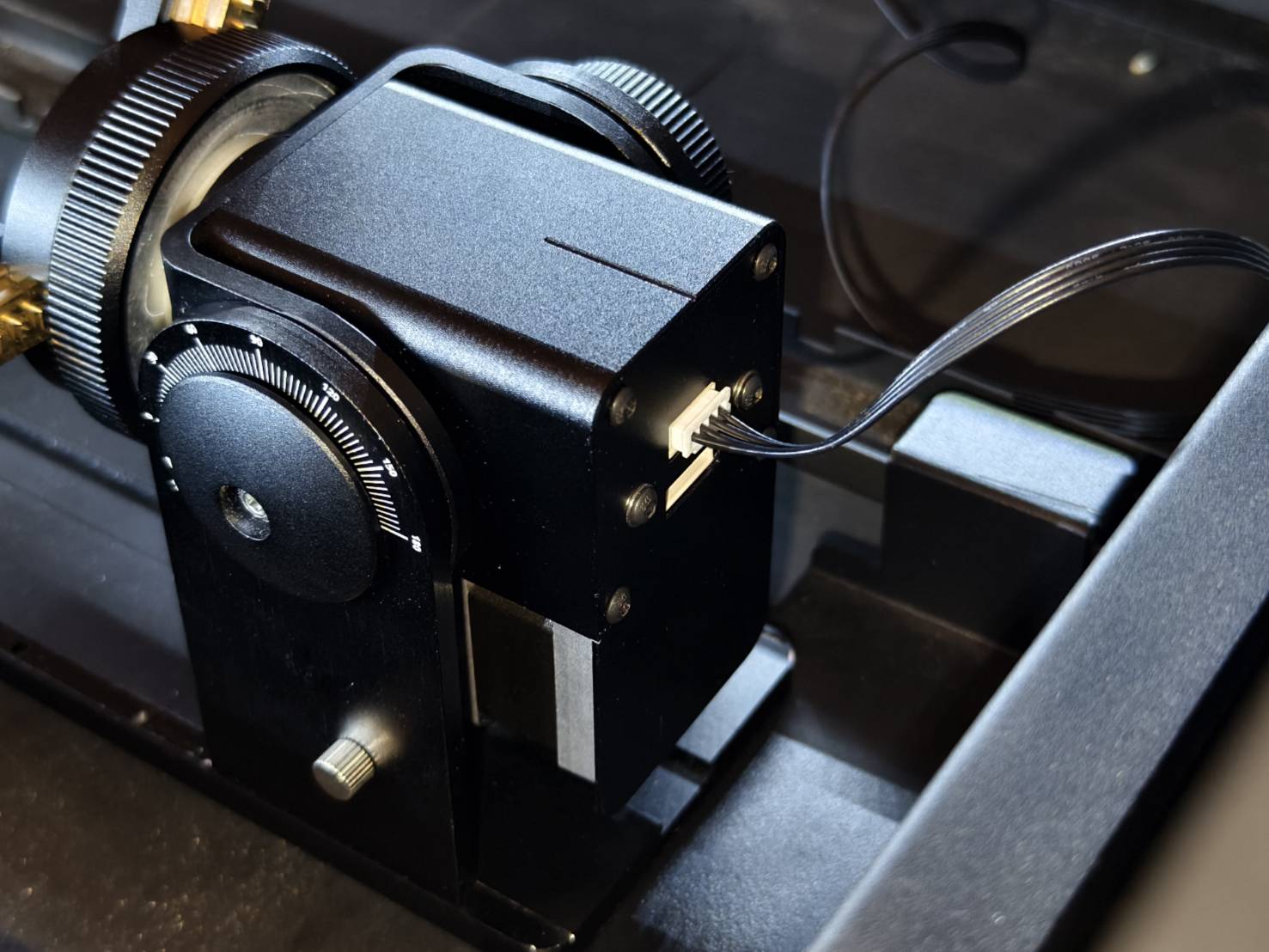

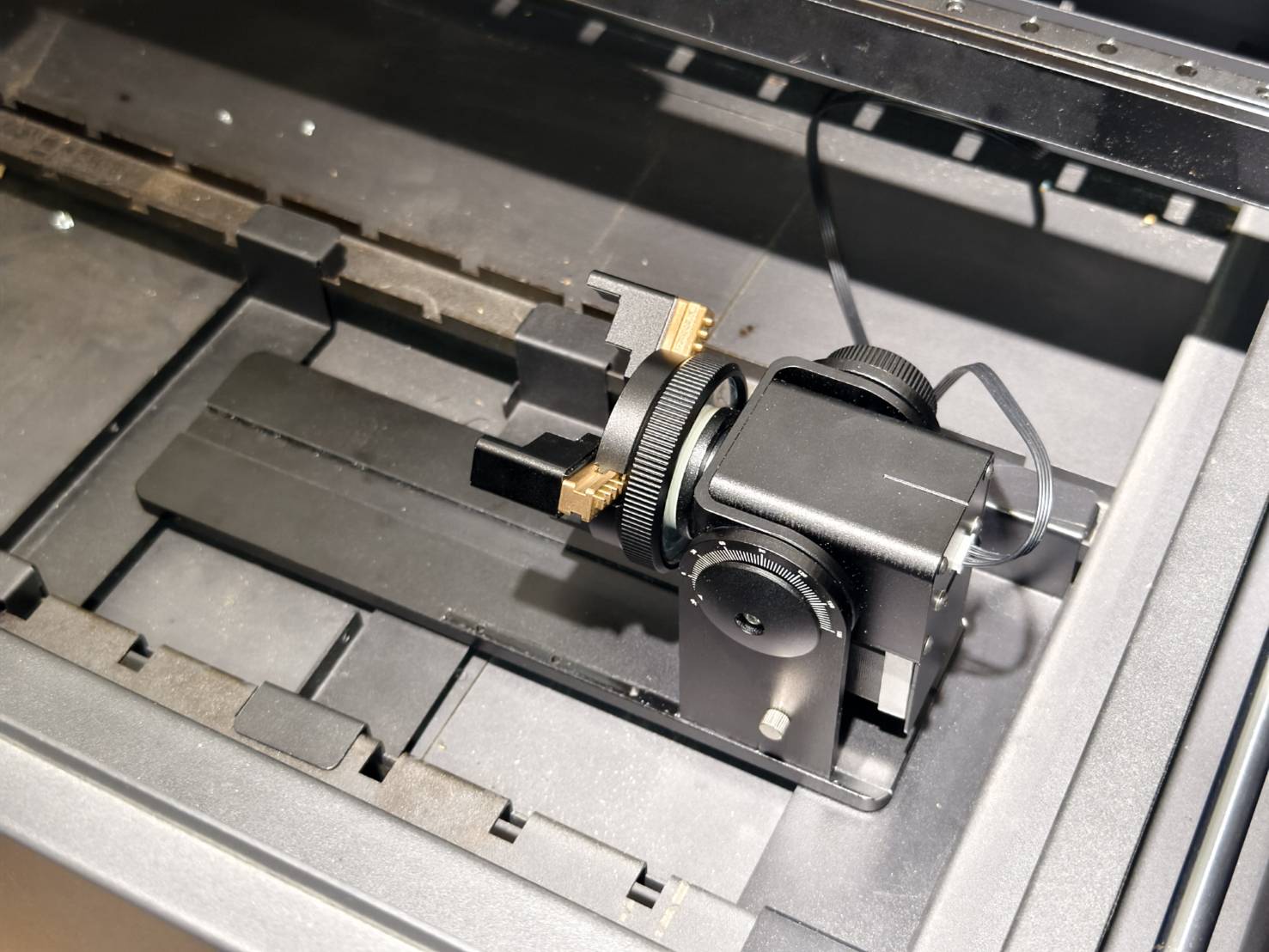

Aseta Chuck Rotary leuat asennettuina telineille ja kytke kaapeli laitteeseen.





Vaihe 6

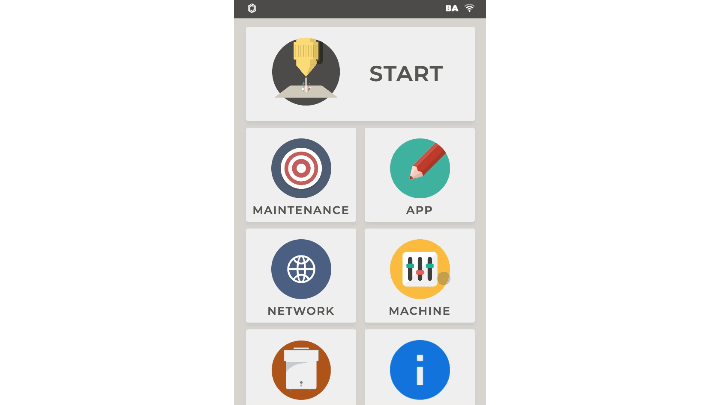

Käynnistä kone ja valitse oikea pyörivä versio kohdasta "Laiteasetukset".

Kone >> Laiteasetukset >> Pyörivät asetukset >> Chuck



Vaihe 7

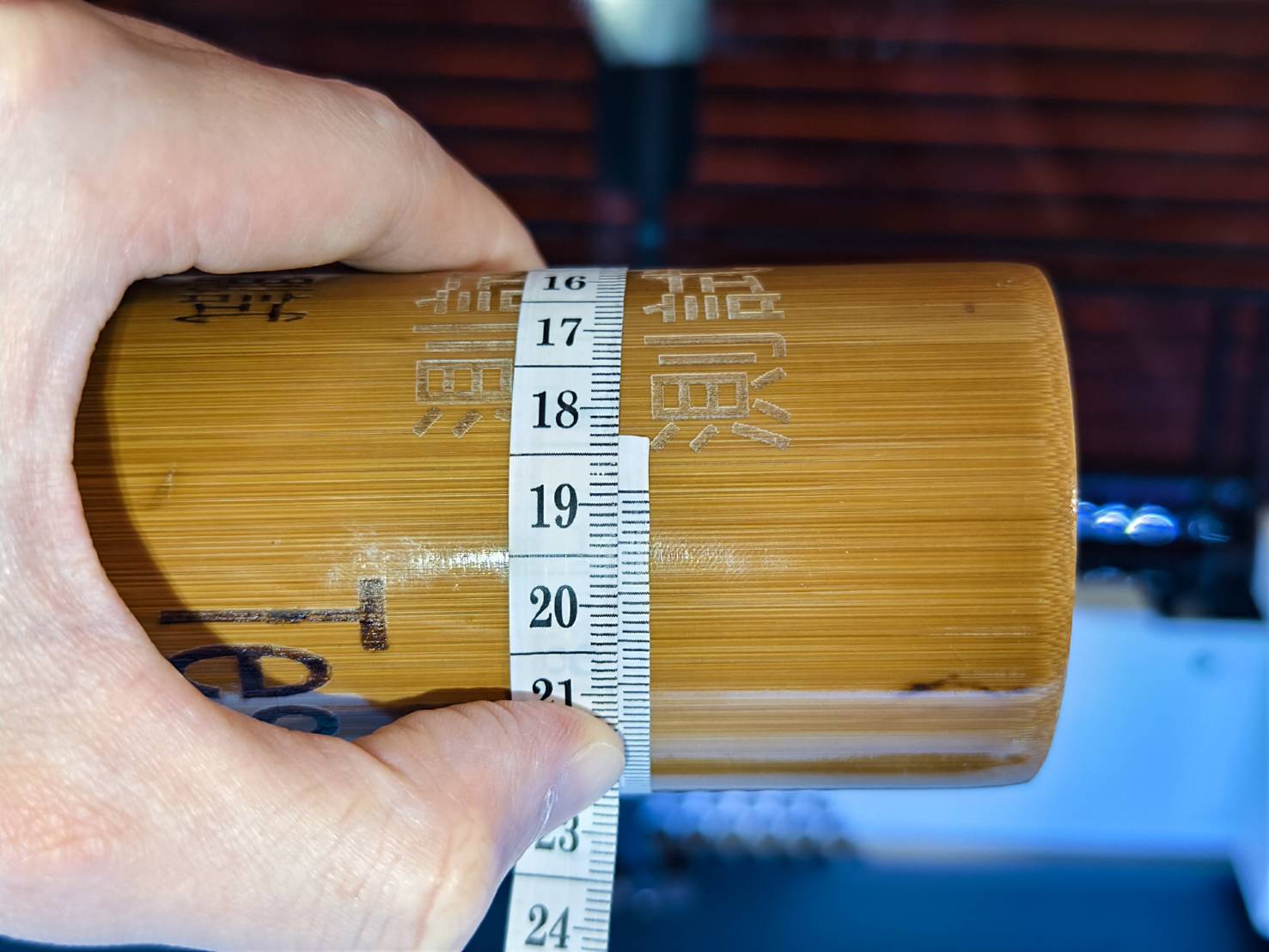

Mittaa materiaalin halkaisija tai ympärysmitta ja kirjaa se muistiin myöhempää käyttöä varten.
(Ensimmäisellä käyttökerralla on suositeltavaa käyttää harjoittelu- ja testausmateriaalia.)

Jos materiaalin halkaisija on alle 25 mm (ympärysmitta: 78,5 mm), siirry vaiheeseen 7.1.



vaiheeseen 7.1

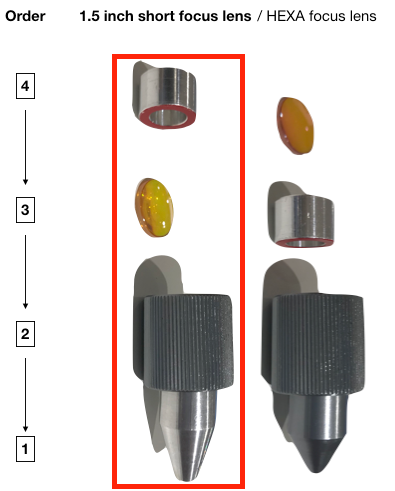

Tarkennuslinssin asentoa on muutettava kaiverrettaessa pienempiä materiaaleja. (Halkaisija alle 25 mm, ympärysmitta 78,5 mm)

  • Linssi on oletusarvoisesti ylhäällä, ja se on siirrettävä alla ympyröityyn ala-asentoon.

  • Katso alla olevasta videosta ohjeet tarkennuslinssin asennon vaihtamiseen.



Vaihe 8

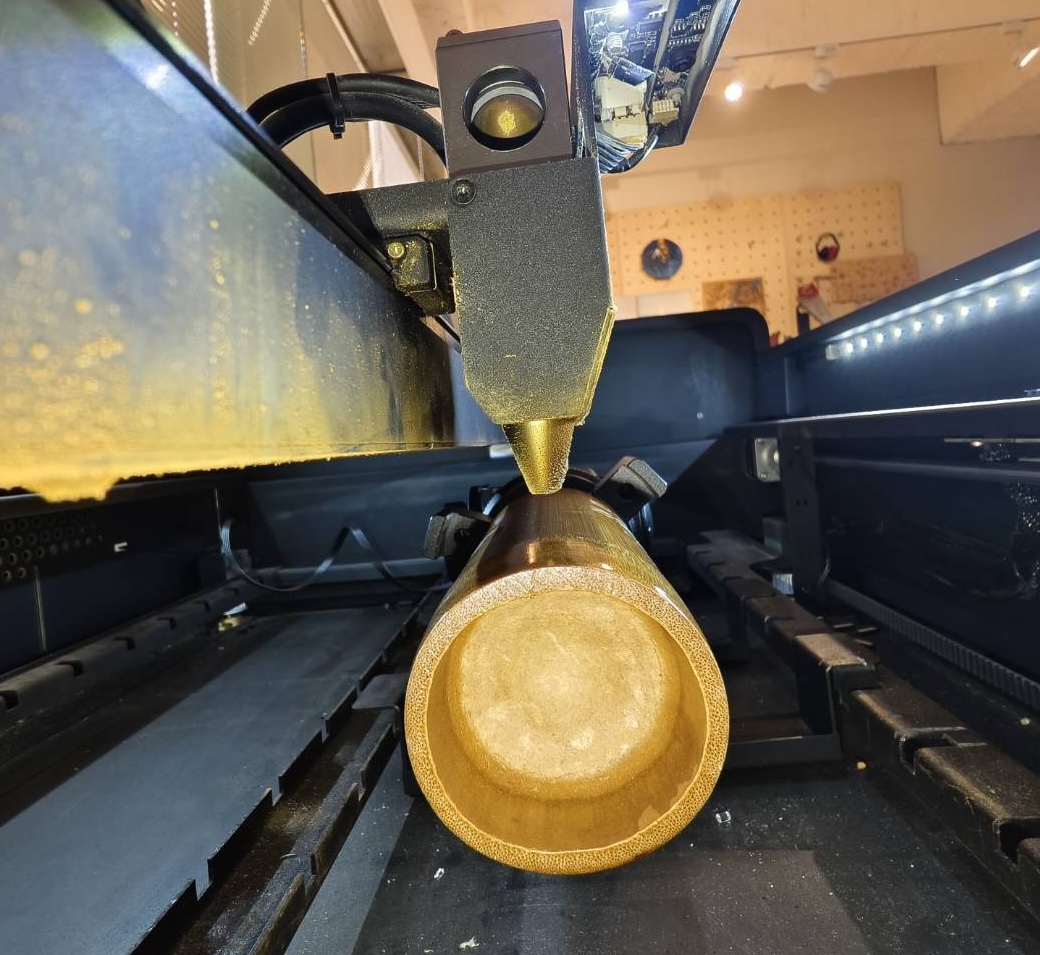

Kiinnitä materiaali pyörivään istukkaan ja aseta se vaakasuoraan.
(Katso lisätietoja Pyörivän istukan oppaasta eri muotojen kiinnittämisestä.)



Vaihe 9

Suorita automaattinen tarkennus materiaaleille, joiden halkaisija on yli 25 mm (ympärysmitta: 78,5 mm).
Jos materiaalin halkaisija on alle 25 mm (ympärysmitta: 78,5 mm), siirry Vaihe 9.1.
(Automaattinen tarkennus ei ole käytettävissä pienemmille materiaaleille.)

Vaiheet:

  1. Laske alustaa tarvittaessa.
  2. Siirrä tarkennusanturi lähelle materiaalin pintaa.
  3. Nosta alustaa tarkistaaksesi, pystyykö anturi koskettamaan pintaa.
  4. Suorita automaattitarkennus kaksoisnapsauttamalla "AF"-painiketta.

Video:



Vaihe 9.1

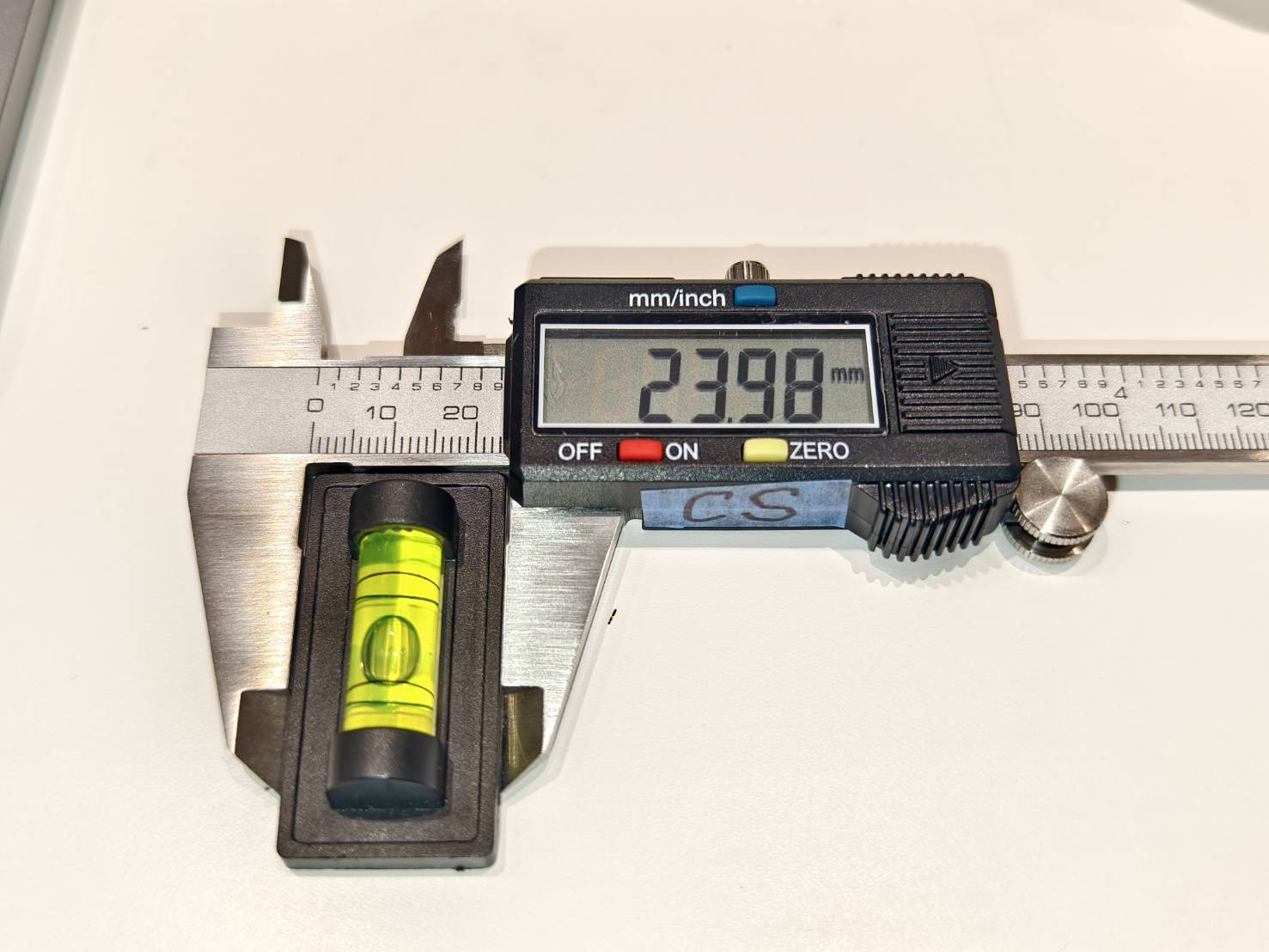

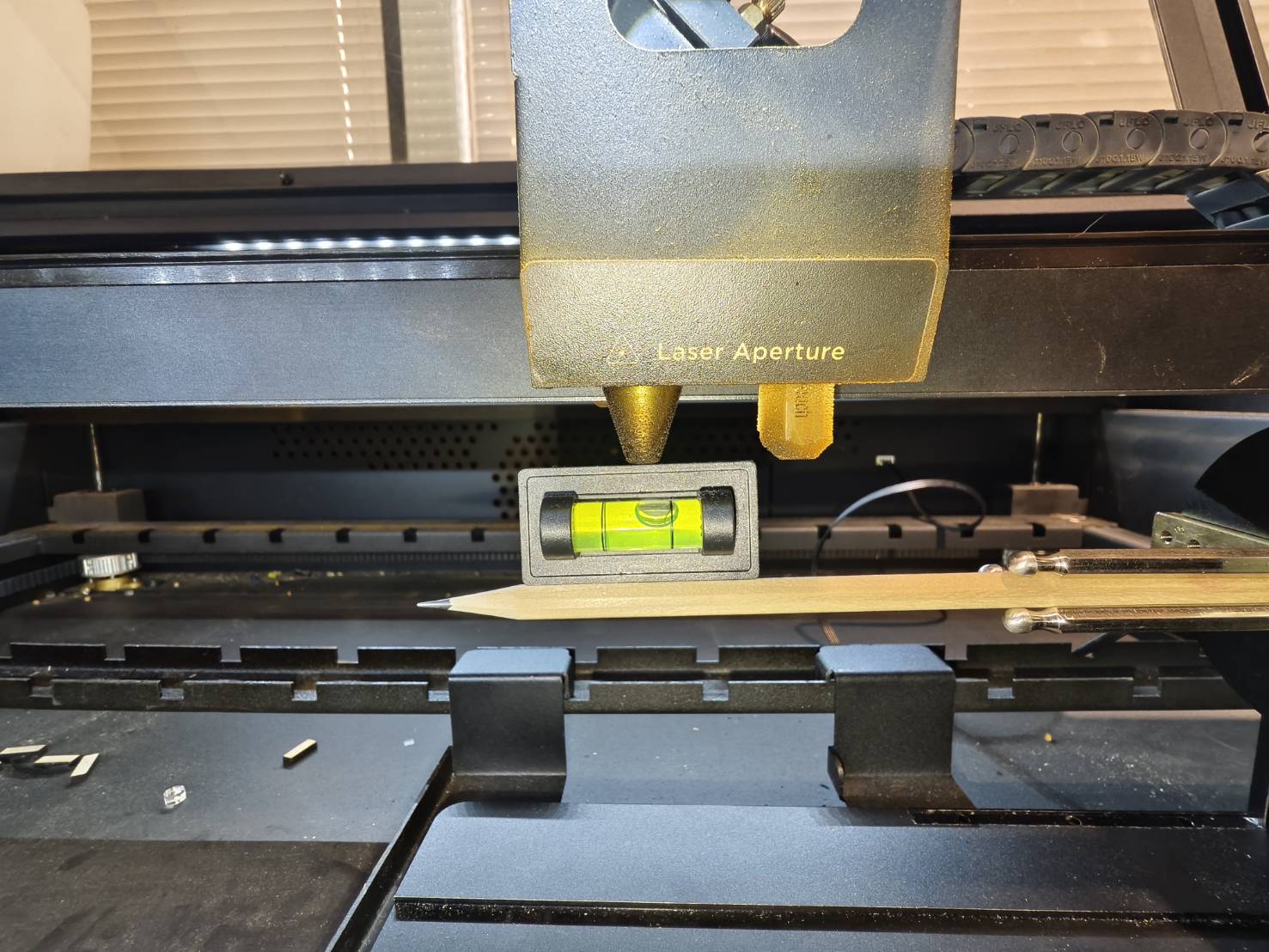

Suorita manuaalinen tarkennus Chuck Rotaryn mukana tulevalla minitasaimella.

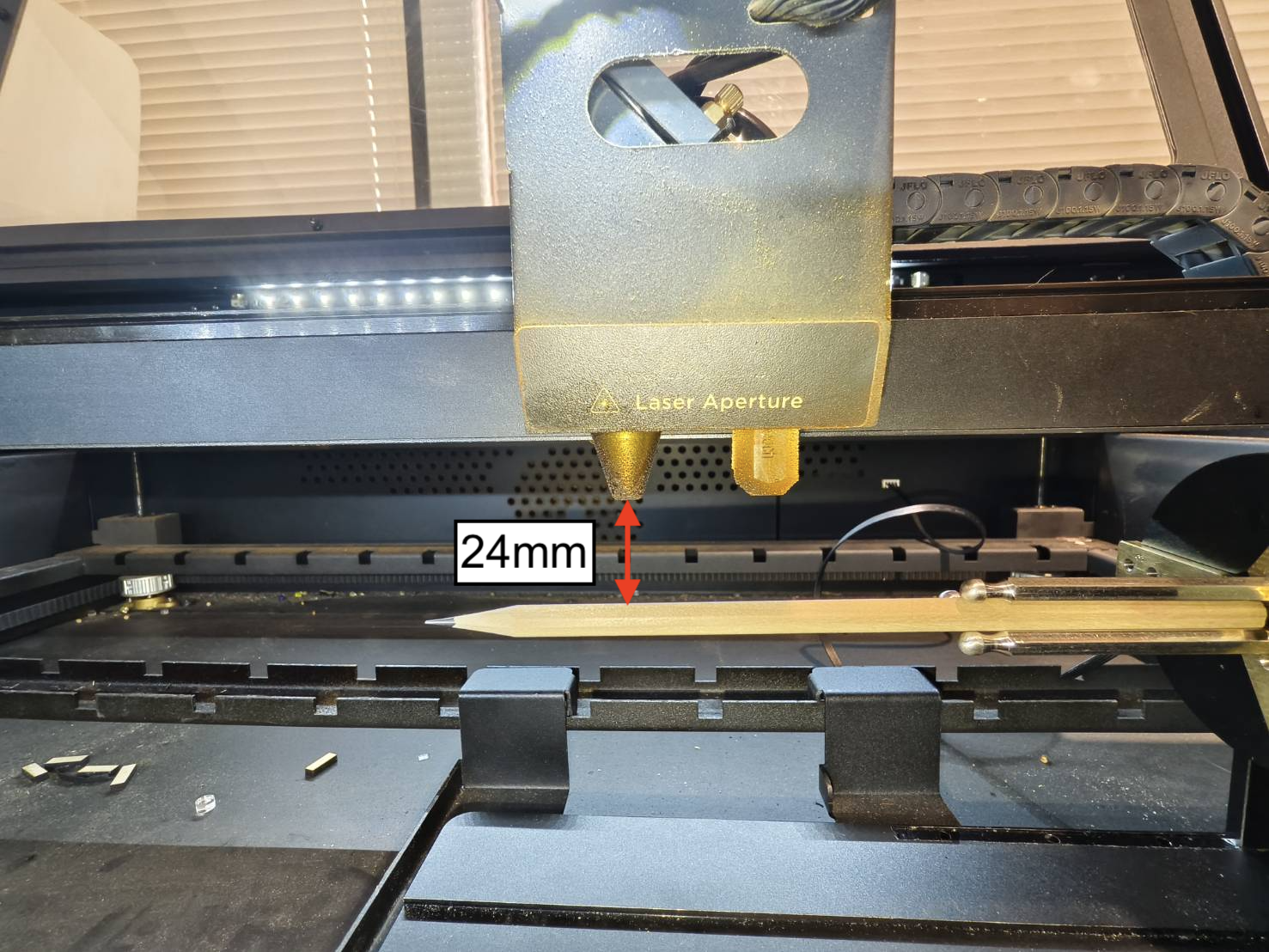

  • Koska linssi on siirretty vaiheessa 7.1, suuttimen kärjen etäisyyden tulee nyt olla 24 mm.
  • Minitasaimen leveys on noin 24 mm.
  • Aseta siis minitasain materiaalin pinnalle ja nosta alustaa, kunnes tasain koskettaa suuttimen kärkeä.



Vaihe 10

Siirrä suuttimen kärki kaiverrettavan alueen keskikohtaan.





Vaihe 11

Käynnistä Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png



Vaihe 12

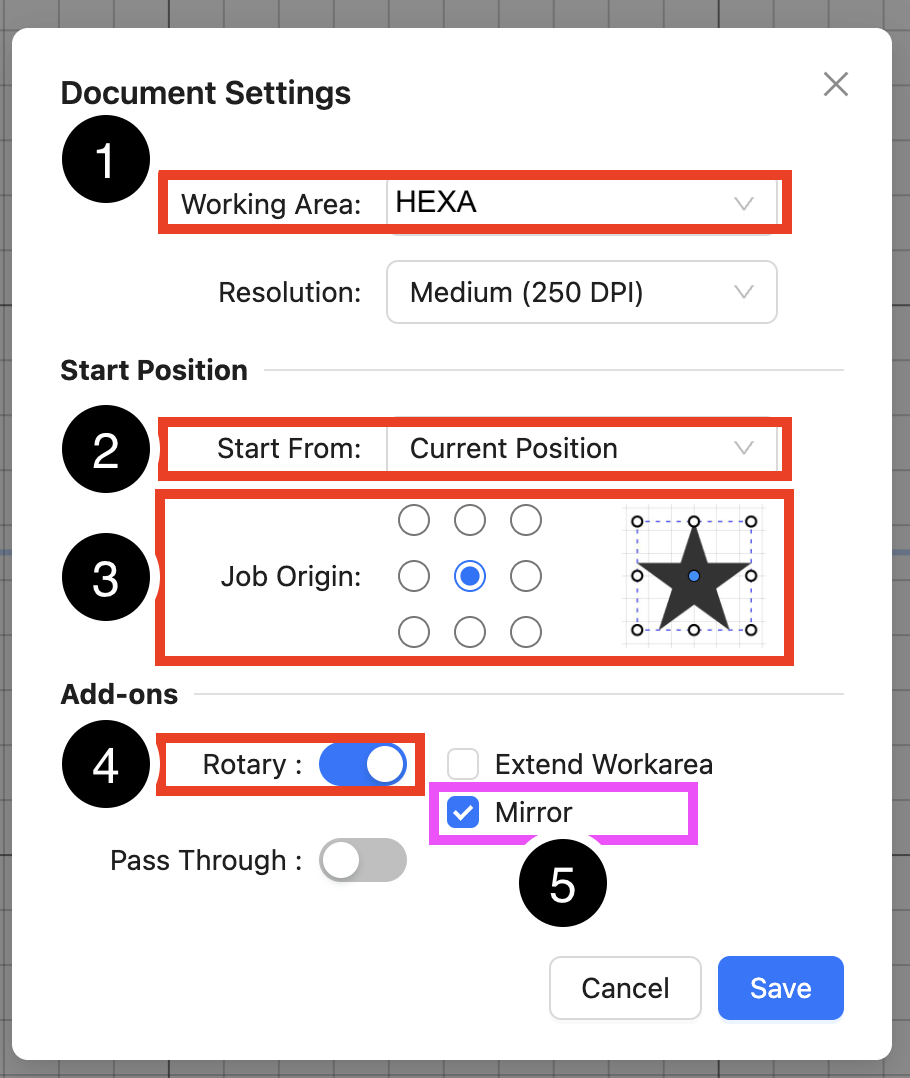

Siirry "Asiakirjan asetuksiin" ja tee seuraavat muutokset:


1. Vaihda työskentelyalueeksi "HEXA".

2. Muuta Aloituskohta-asetukseksi "Nykyinen sijainti".
3. Valitse työn alkupisteeksi "Keskikohta".
4. Ota pyörivä toiminto käyttöön.

5. Jos pyörivä kappale on käännetty, ota peilaus käyttöön.
Jos kappaletta ei ole käännetty, jätä peilaus pois käytöstä.
(Saatavilla vain Adorissa.)
Oletusasento
(Yläosa on tasainen.)

Käännetty asento
(Moottori on ylhäällä.)



Vaihe 13

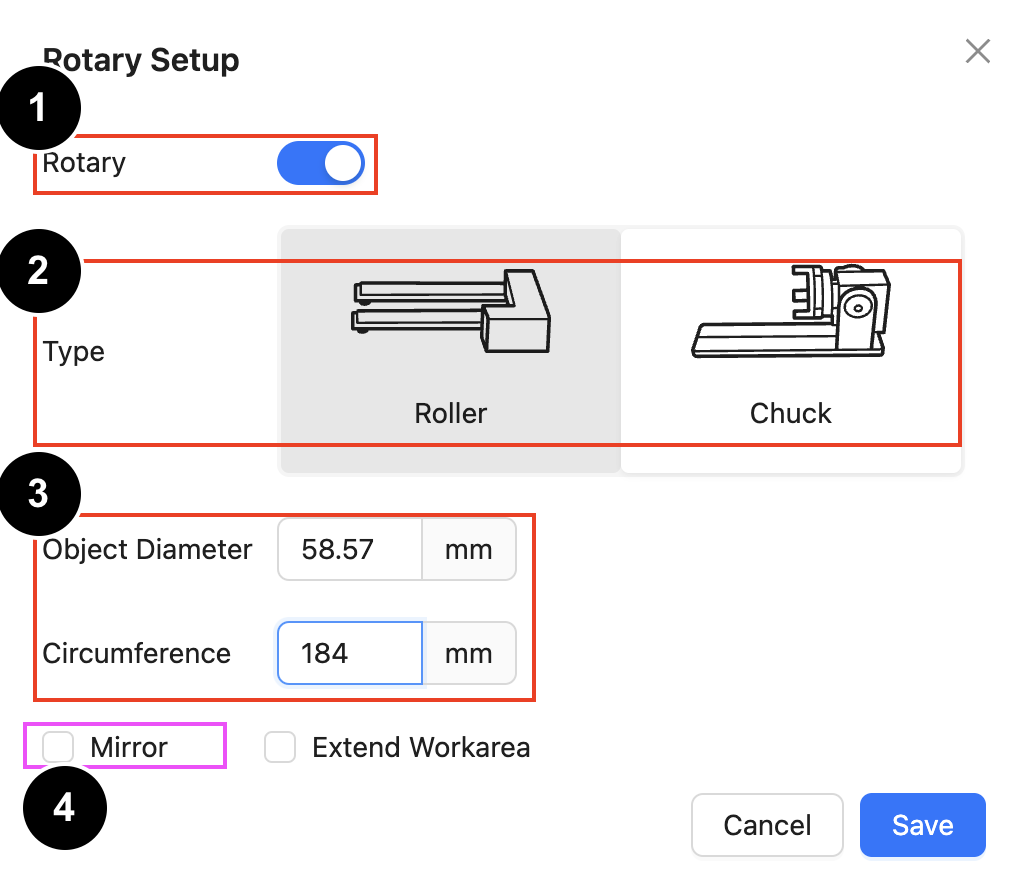

Siirry kohtaan "Pyörivä asennus" ja tee muutokset.

1.
Varmista, että pyörivä toiminto on käytössä.
2.
Valitse tyypiksi istukka.

3.
Syötä materiaalin koko mitattuna Vaihe 7.
(Voit syöttää jommankumman arvon, ja ohjelmisto laskee toisen automaattisesti.)
4.
Sinun on otettava peilaustoiminto käyttöön, jos pyörivä laite on käännetyssä asennossa.
Jos kappaletta ei ole käännetty, jätä peilaus pois käytöstä.
(Saatavilla vain Adorissa.)
Oletusasento
(Yläosa on tasainen.)

Käännetty asento
(Moottori on ylhäällä.)



Vaihe 14

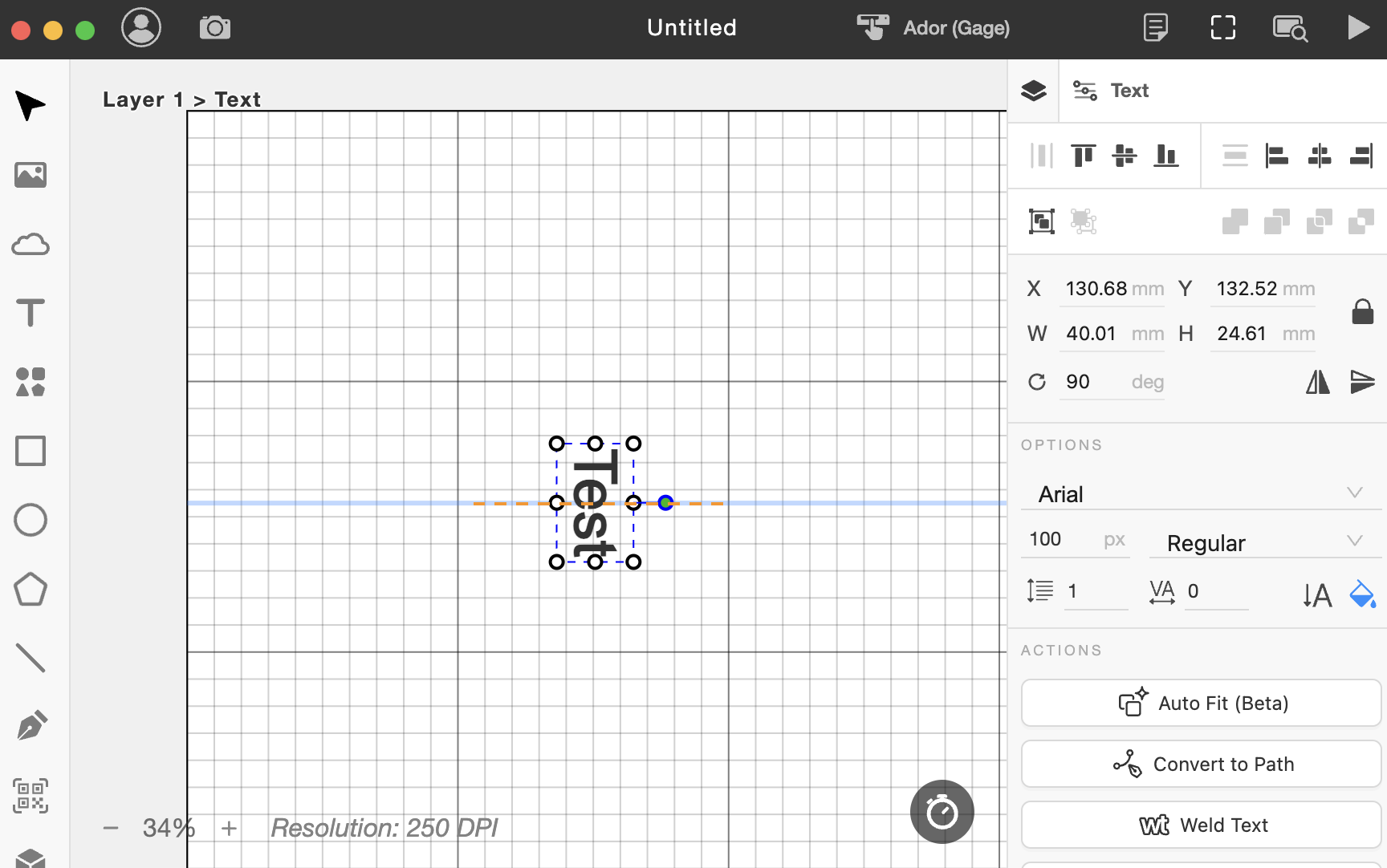

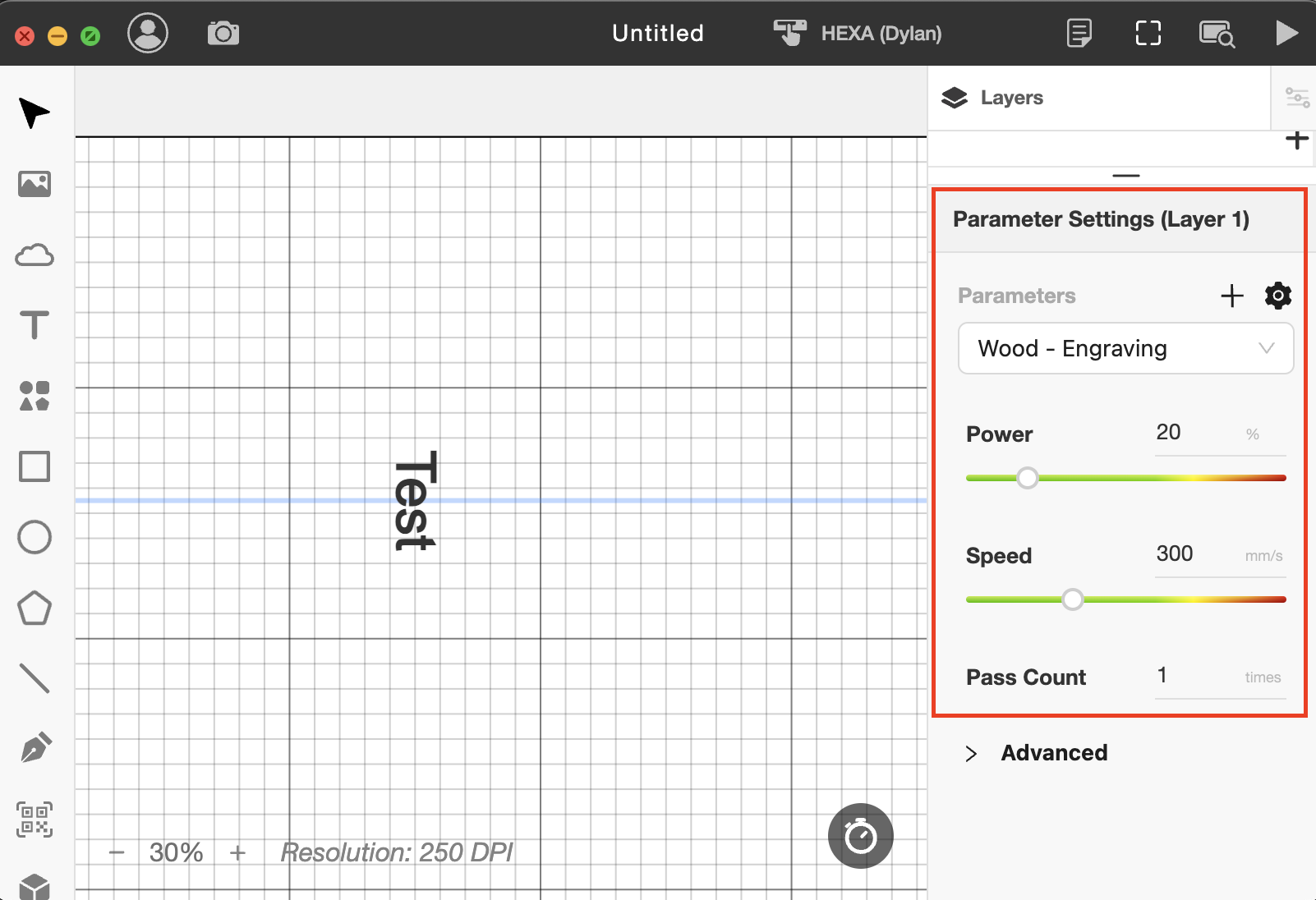

Luo kaiverrusobjekti tai tuo oma tiedosto.

Screenshot 2024-09-26 at 12.23.35 PM.png



Suunnitelmastasi riippuen se käännetään yleensä 90 astetta vastaamaan materiaalin asentoa.



Vaihe 15

Kun olet määrittänyt suunnitelmasi, siirrä suunnitelman keskikohta siniselle viivalle.



Vaihe 16

Käytä "Kehyksen ajo" -toimintoa nähdäksesi kaiverrusreitin.

  • Valitse "Kehystys" nähdäksesi suunnitelman tai tiedoston rajausruudun.
  • Kun napsautat "Aloita", laserpää alkaa liikkua, ja liikerata osoittaa tämän tehtävän kaiverrusalan.
  • Aloituspiste on laserin suuttimen nykyinen sijainti.
  • Sen reitti riippuu valitusta "Työn alkupiste" -asetuksesta Vaihe 12. Kun keskikohta on valittu, aloituspiste asetetaan suunnitelman keskelle. Keskikohtaa käytetään yleensä pyörivissä töissä.
  • Voit siirtää laserpäätä muuttaaksesi kaiverrusalan, kunnes sijainti on sopiva.



Vaihe 17

Kun olet vahvistanut kaiverrussijainnin, aseta oikeat nopeus- ja tehoparametrit materiaalisi mukaan.



Vaihe 18

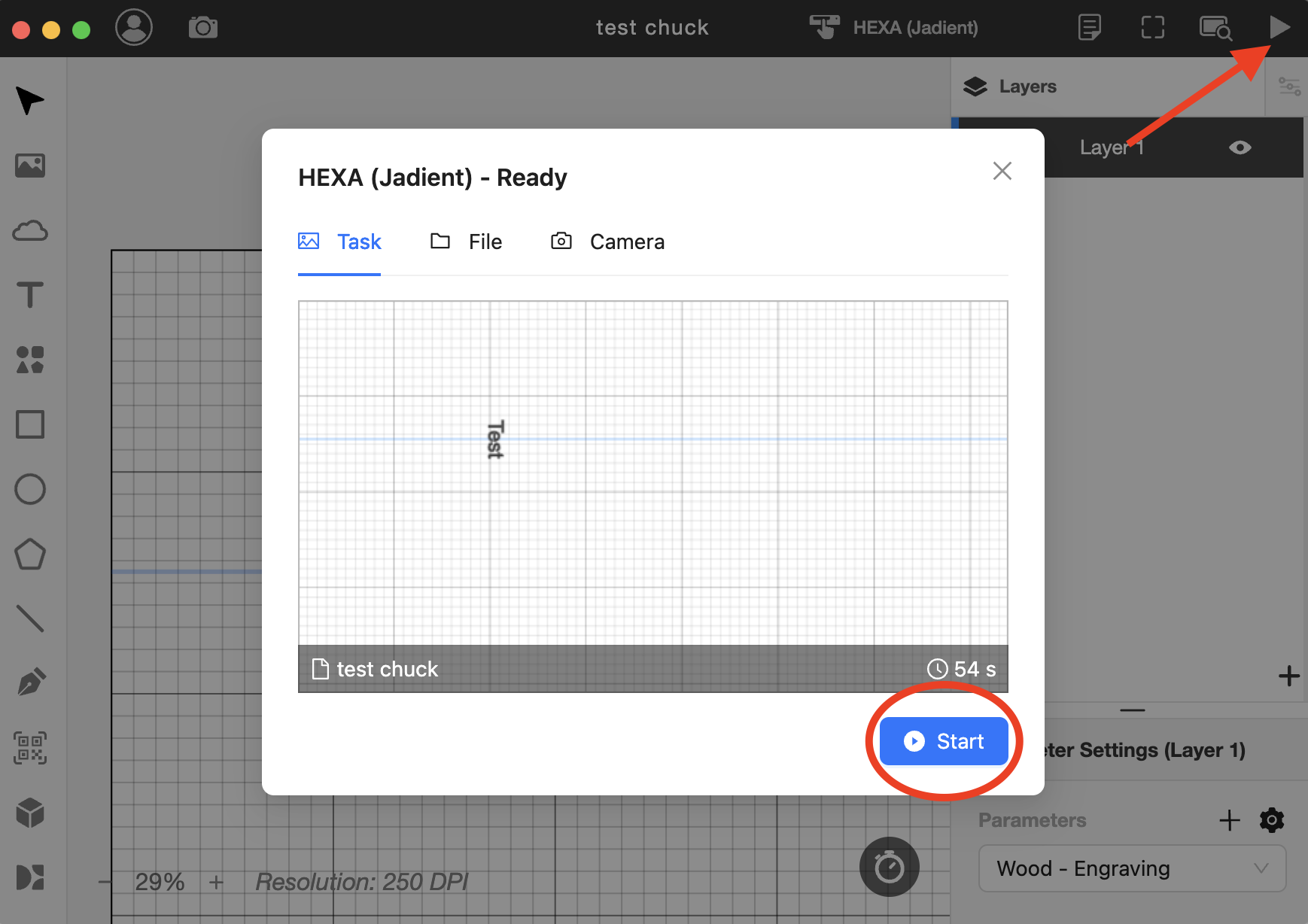

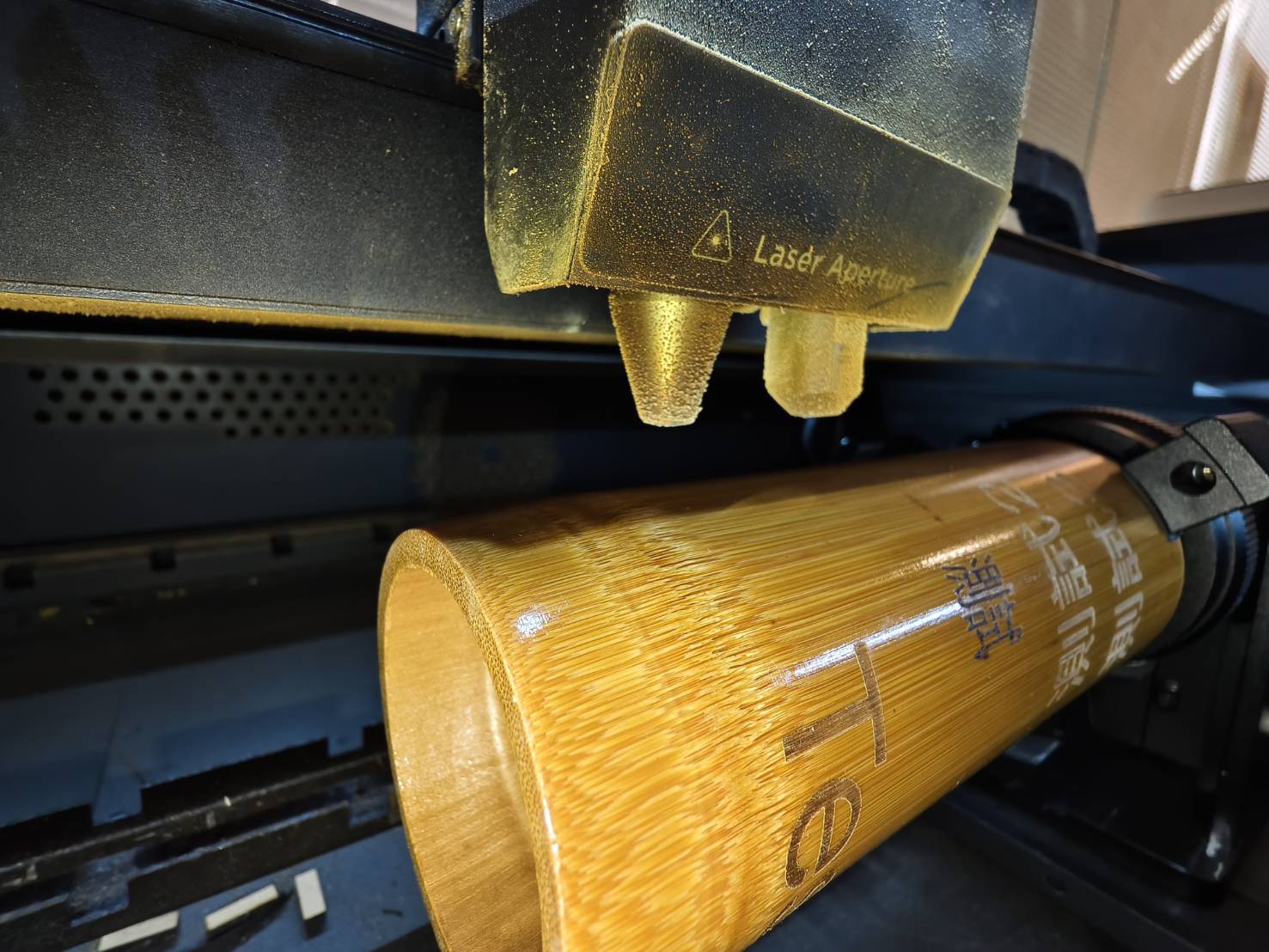

Sulje luukku ja aloita tehtävä.



Vaihe 19

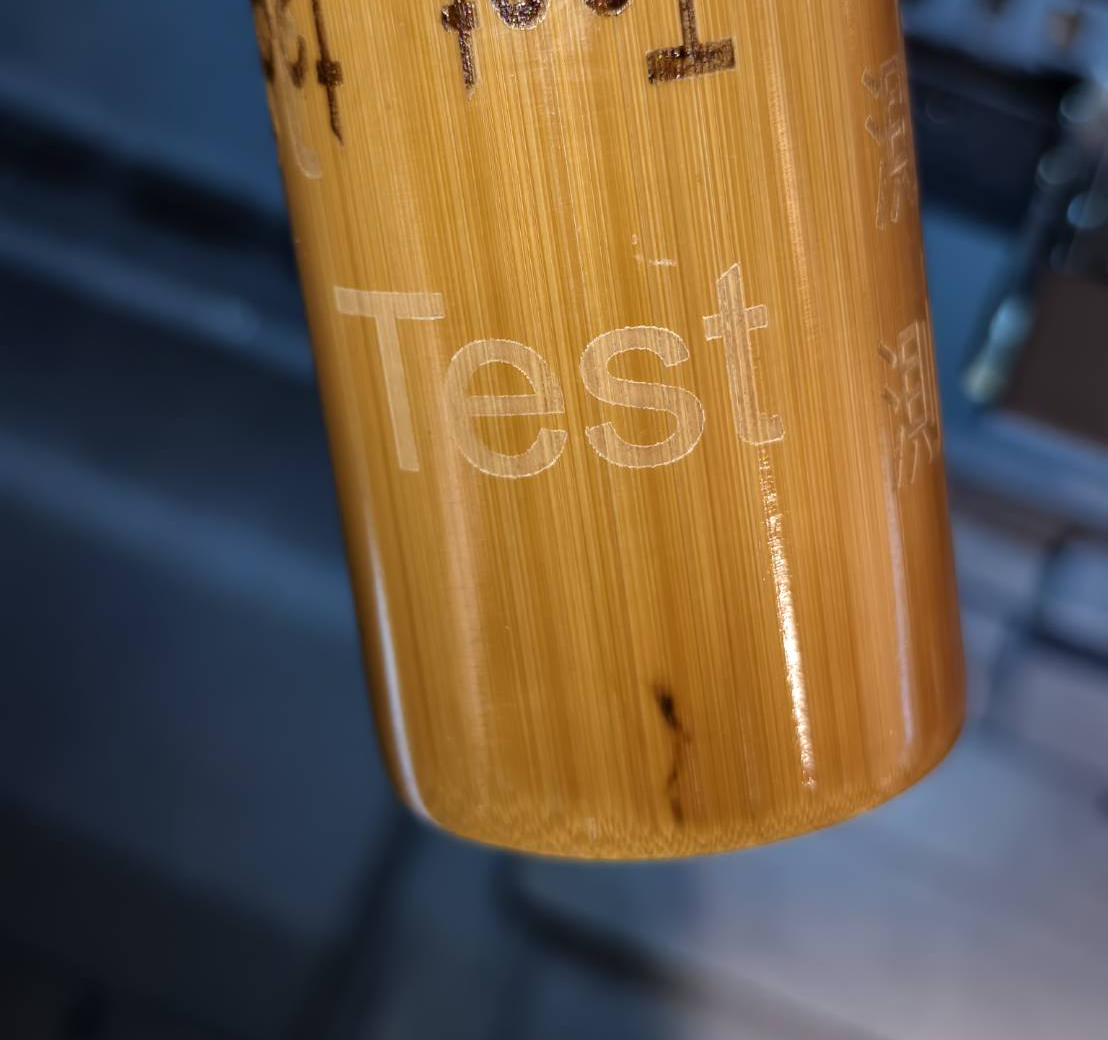

Tarkista tulos.
