Vastuuvapauslauseke

Käyttääksesi LightBurnia HEXAn ohjaamiseen, sinun tulee ladata LightBurn-ohjelmiston virallinen versio. Koska LightBurn on kolmannen osapuolen ohjelmisto, FLUX ei ole vastuussa sen käytöstä mahdollisesti aiheutuvista vahingoista.

HEXAn laiteohjelmisto on läpäissyt useita testejä, mutta on silti mahdollista, että jotkin LightBurn-ohjelmiston toiminnot eivät ole yhteensopivia laitteen kanssa. Jos yhteensopivuusongelmia ilmenee, noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjällesi tai FLUXin asiakastuelle. [Ota yhteyttä asiakaspalveluun]

Ennen aloitusta

1. Päivitä laiteohjelmisto versioon 4.2.1 tai uudempaan.

- Valitse the "KONE → Päivitä uusimpaan laiteohjelmistoon" HEXAn ohjauspaneelissa.
- Voit myös päivittää laiteohjelmiston Beam Studio
Lataa laiteohjelmisto viralliselta verkkosivustolta. Napsauta sitten "Kone → Päivitä laiteohjelmisto". Tämän jälkeen päivitä laitteen laiteohjelmisto valittuun versioon valitsemalla laiteohjelmistotiedosto tietokoneeltasi.

2. Lataa tämä asetustiedosto: HEXA_Preset

Huomautus: Toimittamamme asetustiedosto sisältää GCode- ja Baudinopeusasetuksets. Jos et käytä asetustiedostoa, määritä se erikseen kohdassa "Laiteasetukset". (Katso lisätietoja tästä artikkelista )

3. Lataa ja asenna ajuri.

Katso ajurin asennusohjeet tästä artikkelista: LightBurn-silta-kaapeli - Ajurin asennus

LightBurn-asetukset

Ladataksesi LightBurnin, napsauta tästä.

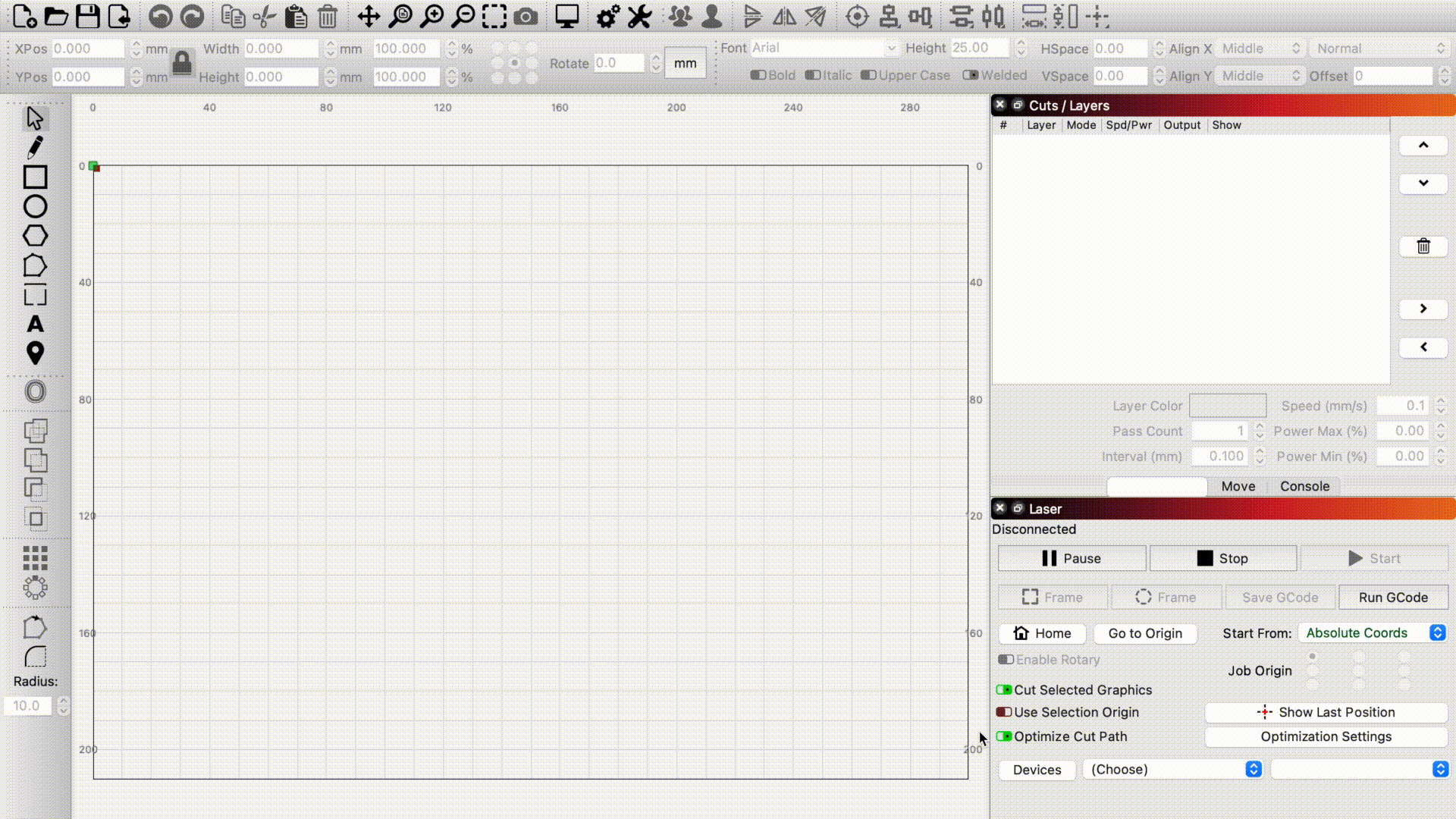

1. Avaa LightBurn ja valitse "Laitteet" -valikko Laser -välilehdeltä.

2. Valitse "Tuo" tuodaksesi tiedoston HEXA_Preset jonka latasit.

3. Seuraavat laitetiedot näytetään, kun tiedosto on tuotu onnistuneesti.

Yhdistä tietokone laitteeseen LightBurn-siltakaapelilla.

1. Kytke LightBurn-kaapeli laitteen sivussa olevaan USB-porttiin.

（USB-kuvake ilmestyy laitteen näytön oikeaan yläkulmaan merkiksi onnistuneesta yhteydestä.)

2. Kytke LightBurn-siltakaapelin toinen pää tietokoneeseen. 3. Valitse oikea USB-portin nimi. Väärän portin valitseminen johtaa yhteyden epäonnistumiseen. Saatat joutua kokeilemaan eri portteja. Jos yhteys onnistuu, seuraavat tiedot näkyvät Konsoli-välilehdellä.

Kotiasematesti

Jos tietokone on yhdistetty laitteeseen onnistuneesti, laite aloittaa kotiasemaan siirtymisen automaattisesti. Jos ei, napsauta Koti-painiketta tarkistaaksesi, toimiiko kotiasematoiminto.

Aloita käyttö

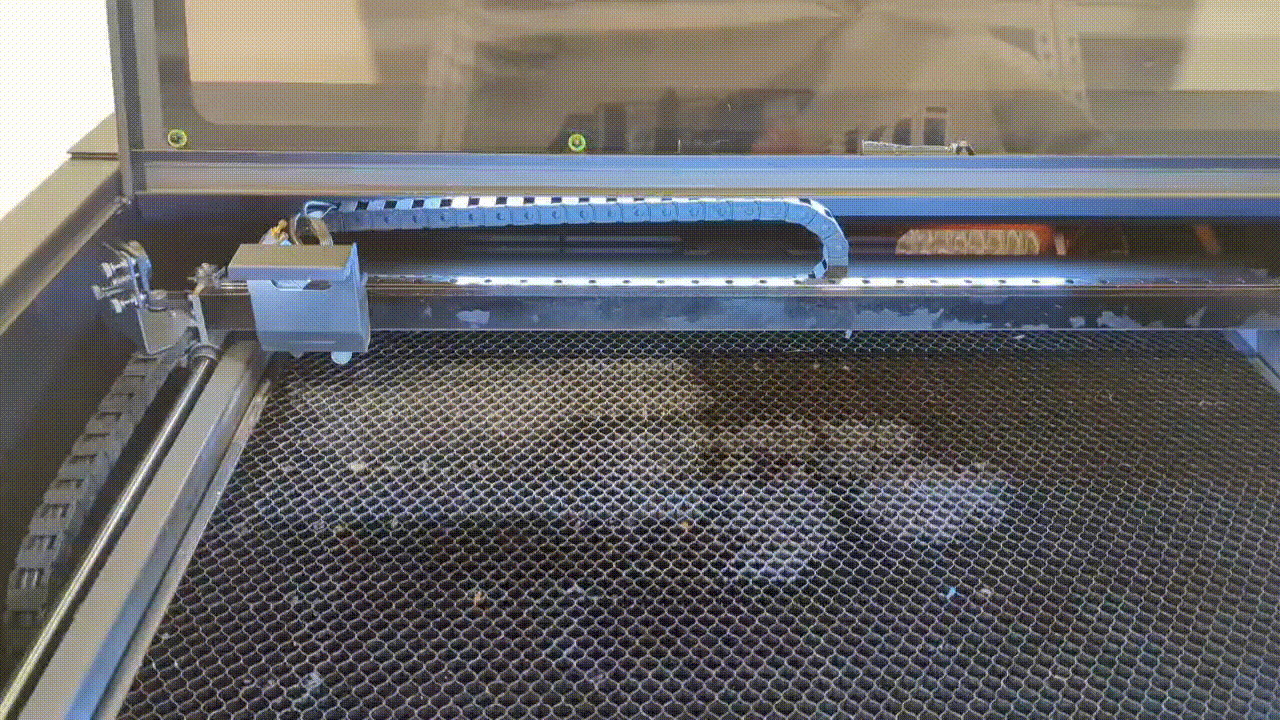

1. Aseta materiaali laitteen sisälle

2. Tarkenna

- Napsauta

"Pysäytä" -painiketta -välilehdellä -välilehdellä paneeli vapauttaa moottorin.

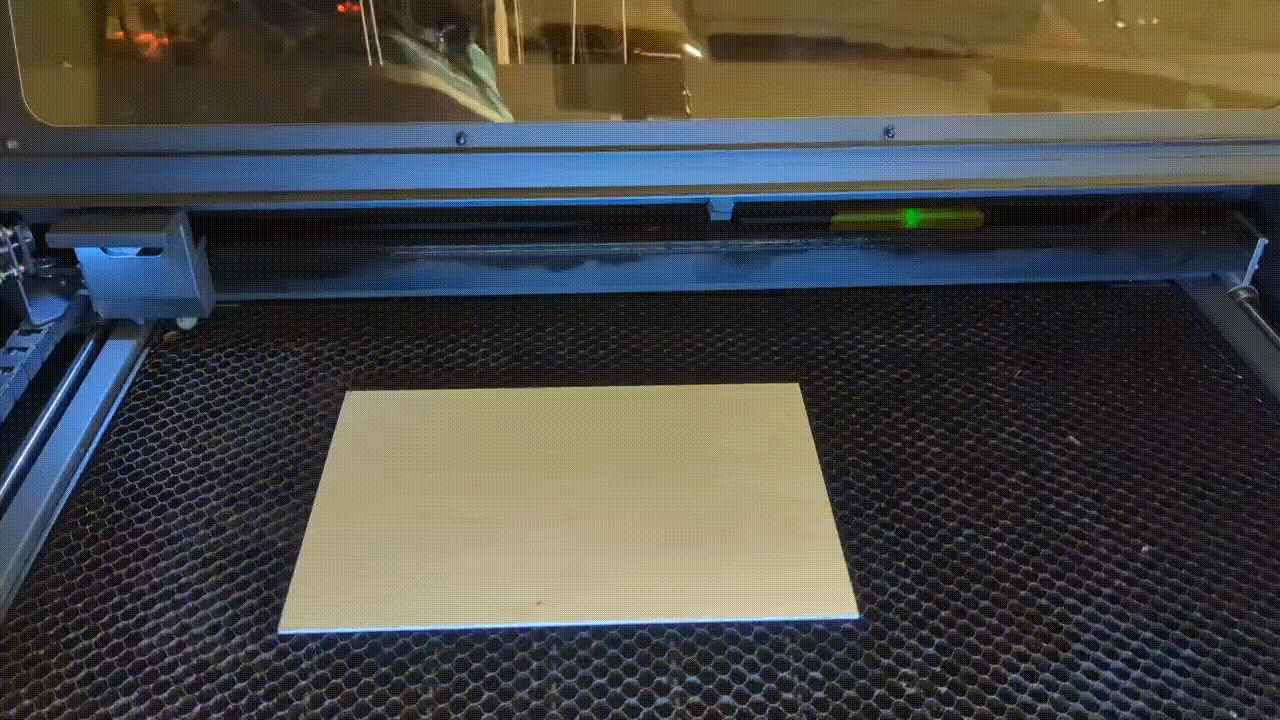

- Siirrä laserpää materiaalin yläpuolelle.

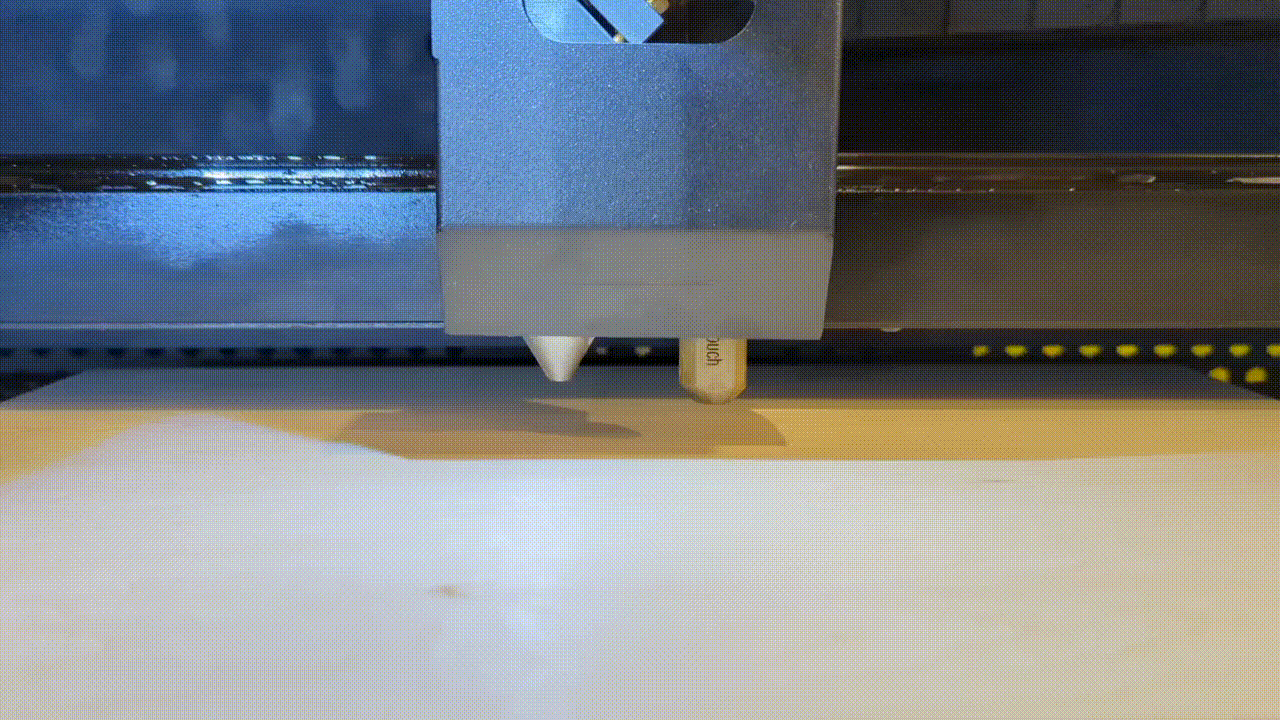

- Paina "AF"-painiketta kahdesti aloittaaksesi automaattitarkennuksen.

(Varmista, että tarkennusetäisyys on asetettu oikein ennen jokaista kaiverrus- tai leikkaustoimenpidettä.)

Huomio: Varmista, että kone vapauttaa moottorin automaattisesti 3 minuutin kuluessa LightBurn-ohjauksesta. Jos moottori on lukittuna pitkään, se voi vahingoittaa laitetta. (Napsauta -painiketta -välilehdellä -välilehdellä paneelia vapauttaaksesi moottorin)

3. Tuo tiedosto LightBurniin

Napsauta yllä olevaa kuvaketta tuodaksesitiedoston, tai vedä ja pudota tiedosto suoraan työskentelyalueelle.

4. Aseta parametrit

Napsauta kuviota tai tasoa ja aseta parametrit oikeassa alakulmassa olevassa Leikkaukset/Tasot -välilehdeltä.

5. Ota käyttöön "Yliskannaus" -tehoste

- Jos taso on asetettu "Täyttö, Täyttö + viiva, Kuva tai Siirtotäyttö" tilaan, suosittelemme käyttämään "Yliskannaus" toimintoa.

- Kaksoisnapsauta tasoa avataksesi "Leikkausasetusten muokkain". Ota Yliskannaus-toiminto käyttöön ja syötä prosenttiarvo.

Huomio:

• Parametriasetukset vaihtelevat nopeuden ja materiaalin mukaan. Katso "Suositellut materiaaliparametrien asetukset" tämän artikkelin lopusta.
• Jos olet liikuttanut laserpäätä moottorin pysähtymisen jälkeen, muista painaa "Koti"

palauttaaksesi sijainnin ennen työn lähettämistä. Muuten on olemassa törmäysvaara.

Valitse 6. Aseta aloitussijainti "Absoluuttiset koordinaatit" pudotusvalikosta -valikko Laser -välilehdeltä.

"Aloita" Huomio: "Absoluuttiset koordinaatit" -toiminto on kokemusta Beam Studiosta.

Absoluuttiset koordinaatit

Päämuokkausikkuna, jonka näet, edustaa laitteesi työstöaluetta. Kaikki, mitä sijoitat tälle alueelle, leikataan vastaavassa kohdassa laitteellasi.

7. Napsauta "Koti" Laser-paneelissa.

Jos olet liikuttanut laserpäätä moottorin pysähtymisen jälkeen, muista painaa "Koti"

8. Valitse esikatseltava kuvio ja napsauta "Frame" nähdäksesi, kaiverretaanko kuvio odotetulle paikalle.

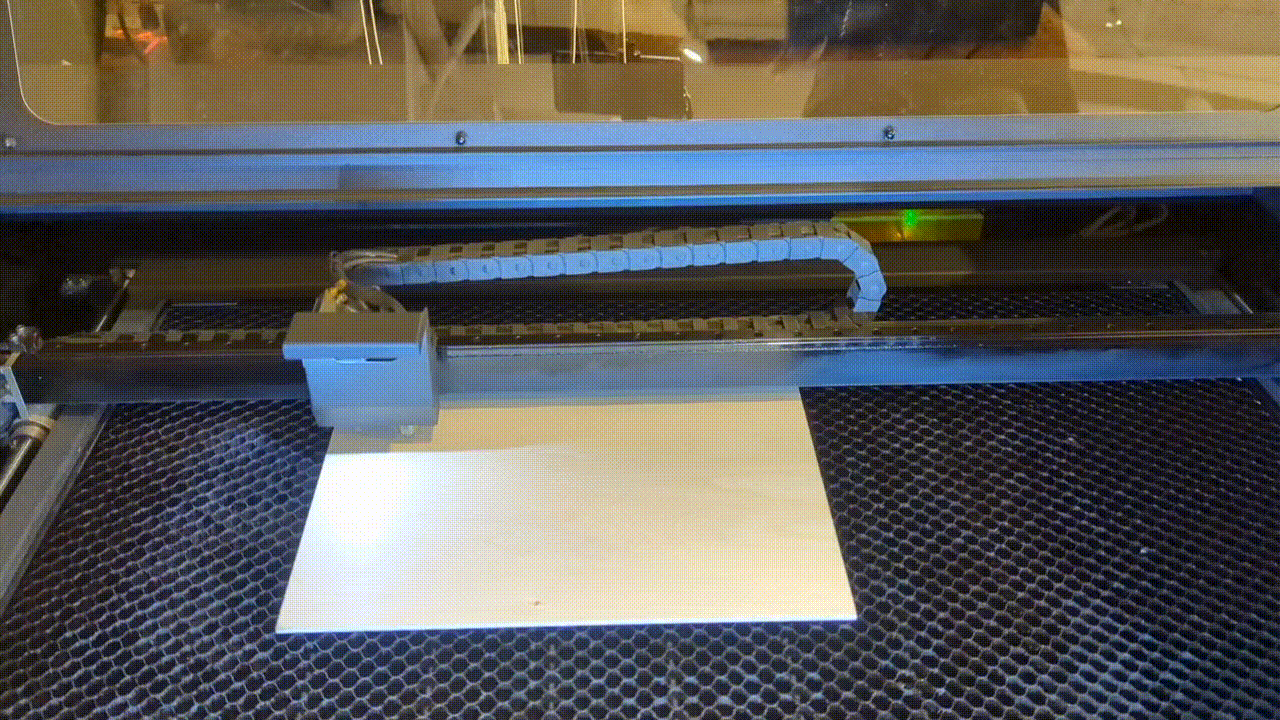

9. Sulje luukku

10. Napsauta Koti ja lähetä työ

Valitse kuva ja napsauta "Start" -valikko Laser -välilehteä lähettääksesi työn.

Huomio: Kaapelin irrottaminen projektin ollessa käynnissä keskeyttää toiminnan. Varmista, että kaapeli on kunnolla kiinni työn suorittamisen aikana.

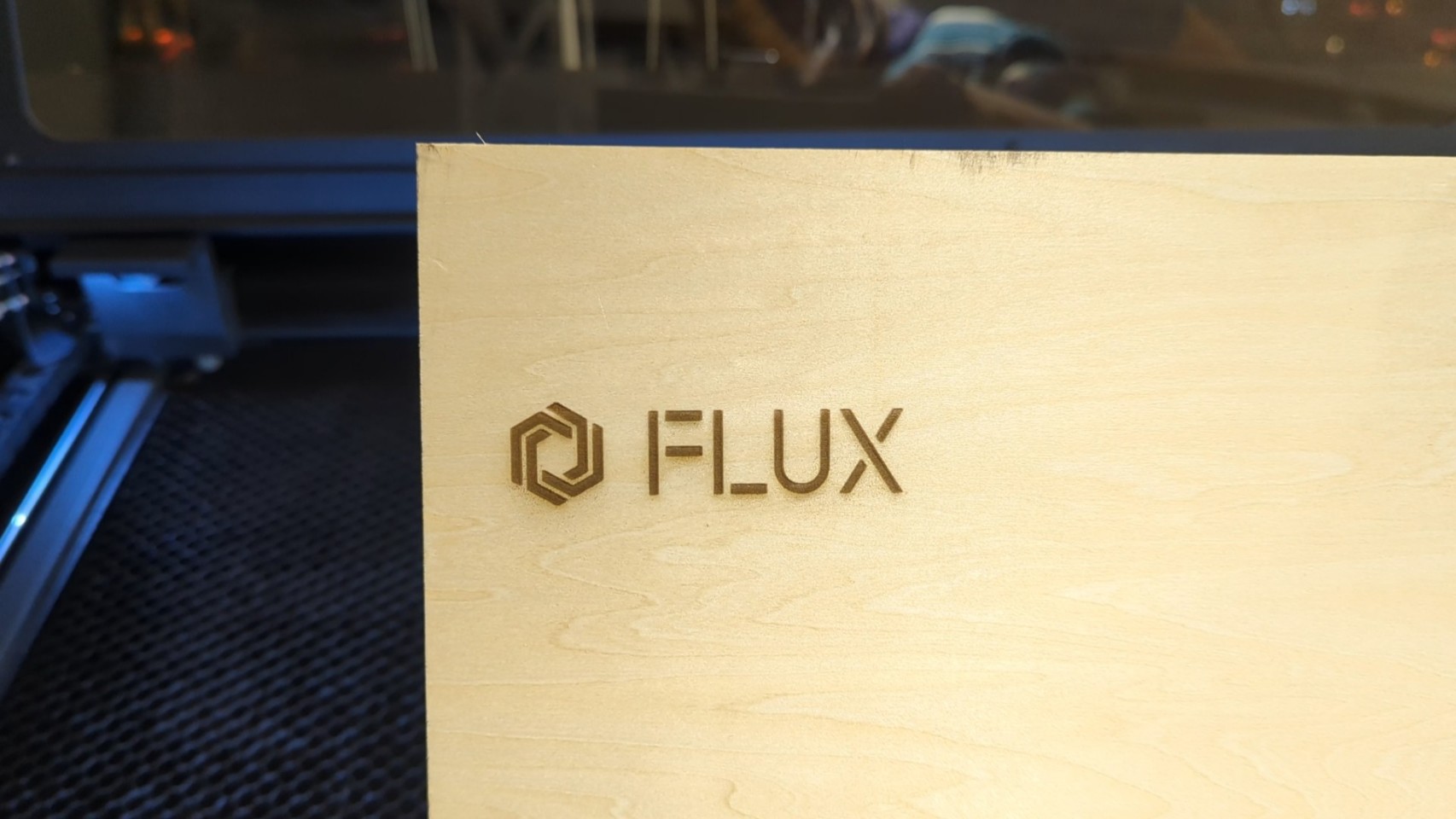

11. Kaiverrustulokset

Huomautus: Jos kaiverrustulos on epätarkka, epäselvä tai väriltään vaalea, tarkista, onko laserpää tarkennettu oikein.

____________________________________________________________________________________

Absoluuttisten koordinaattien lisäksi on olemassa muita vaihtoehtoja kertoa LightBurnille, miten kuvio sijoitetaan laitteesi työstöalueelle.

Nykyinen sijainti

Työ leikkaa/kaivertaa laserpään nykyisen sijainnin perusteella.

Työn aloituspiste

Asetus "Työn aloituspiste" kertoo LightBurnille, miten työ sijoitetaan suhteessa laseriin.

(Päämuokkausikkunassa näkyvä vihreä "Työn aloituspiste" -ilmaisin siirtyy, kun muutat asetuksiasi.)

____________________________________________________________________________________

Suositellut materiaaliparametrit

HEXA

____________________________________________________________________________________

Pyörivä kaiverrus

Katso seuraavaa artikkelia pyörivän moduulin version mukaisesti.

LightBurn-siltakaapeli - HEXA-pyörivä moduuli 1.0

LightBurn-siltakaapeli - HEXA-pyörivä moduuli 2.0
