Kuvaus
Tämä artikkeli opastaa sinua optisen reitin säätämisessä.
Jos olet epävarma, tarvitseeko optista reittiä säätää, tarkista reitti ensin alla olevan linkkiäin avulla. Optisen reitin tarkastus
Huomio:
Osa tässä artikkelissa käytetyistä kuvista on HEXA:n, mutta mekanismi on sama Beambox 2:ssa.
Merkkejä väärin kohdistetusta optisesta reitistä
- Ei pysty leikkaamaan materiaaleja läpi Beam Studion oletustehon ja -nopeuden asetuksilla.
- Huonot kaiverrustulokset, joissa kaiverrusjälki tietyllä alueella on vaaleampaa tai syvempää kuin muilla alueilla, tai se muuttuu vaaleammaksi tai syvemmäksi tiettyyn suuntaan.
- Leikattu reuna materiaalissa ei ole pystysuora leikkauksen jälkeen.
|
Vaihe 1

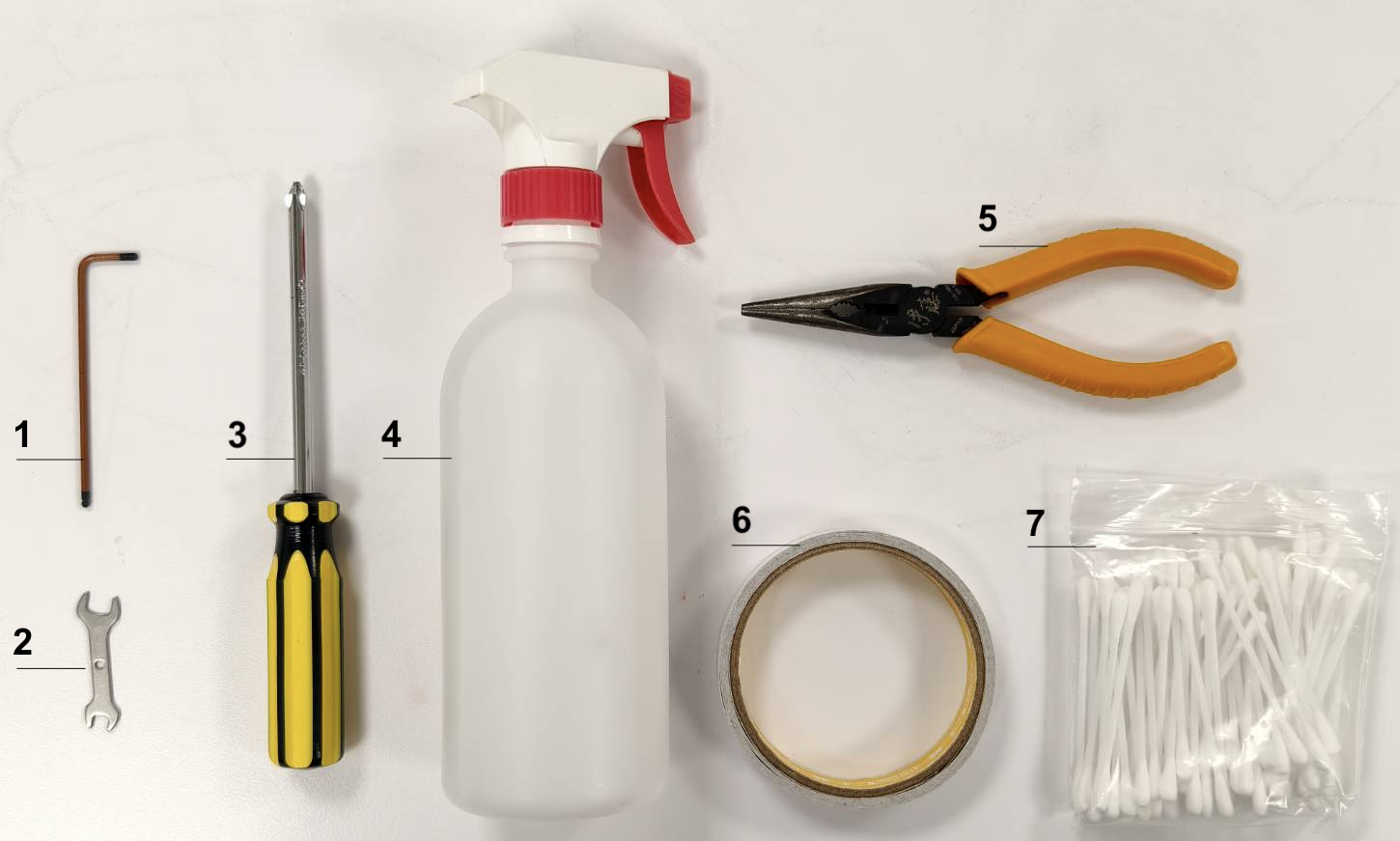

Valmistele seuraavat työkalut.
- 2,5 mm:n kuusiokoloavain
- Kaksipäinen avain
- Ristipääruuvimeisseli
- Desinfiointisuihke / Alkoholisuihke
- Pihdit
- Kaksipuolinen teippi
- Vanupuikot
|
Vaihe 2
Tutustu siihen, miten pulssi tehdään turvallisesti.
A. Käynnistä laite.
B. Sulje kansi.
C. Siirry ylläpitotilaan ja odota, kunnes kotiutusprosessi on valmis.
(Varmista, että oven, takakannen ja pohjan kuvakkeet ovat kiinni, muuten et voi tehdä pulssia.)
D. Etsi Pulssi-painike.
E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia ja niin edelleen.
⚠︎ Tee pulssit aina oven kannen ja takakannen ollessa suljettuna.
|
|
 |
Vaihe 3

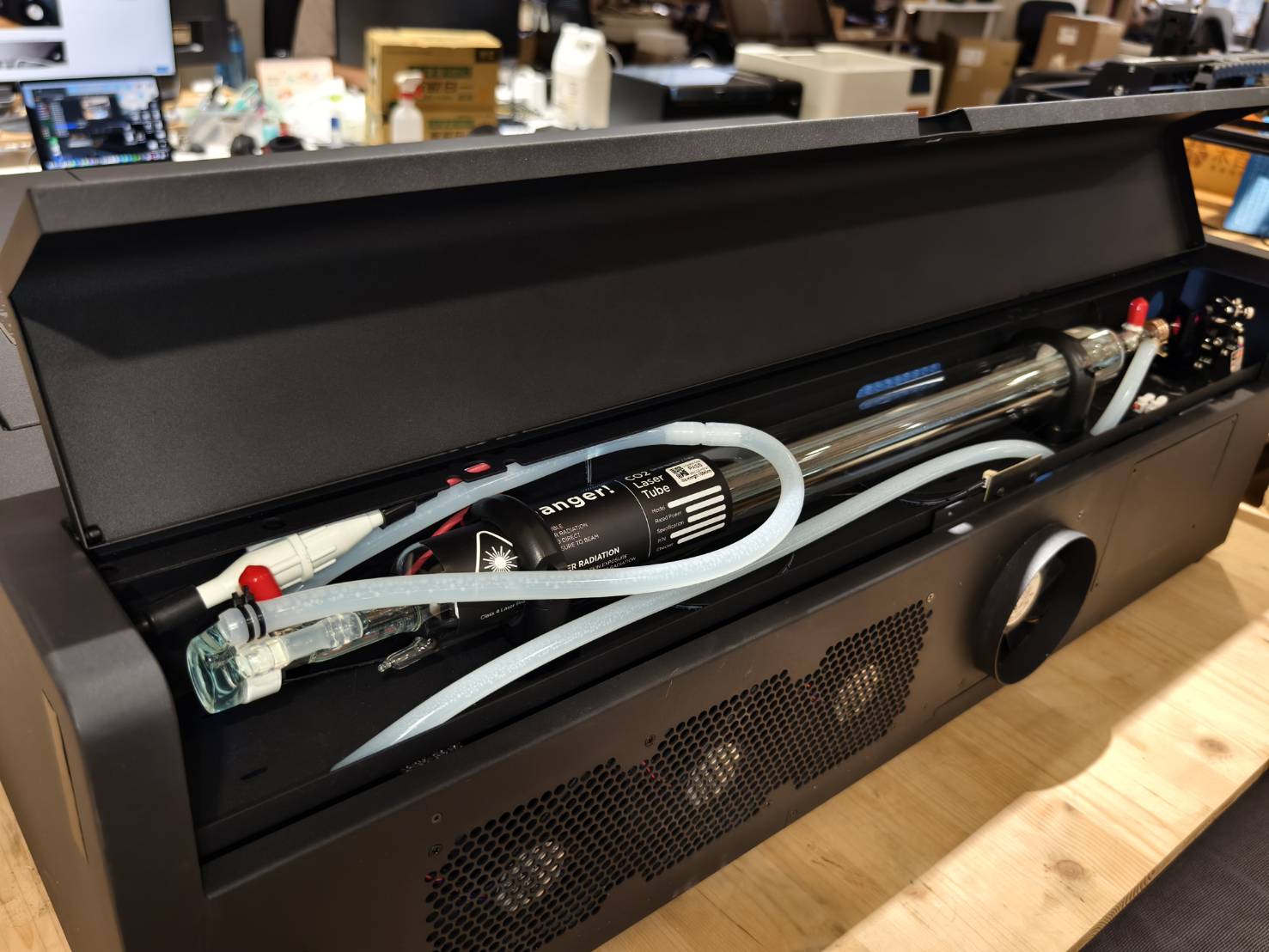

Avaa koneen takaosan ruuvit ruuvimeisselillä, minkä jälkeen takakansi voidaan avata.
Vaihe 4
Tutustu seuraaviin sijainteihin:

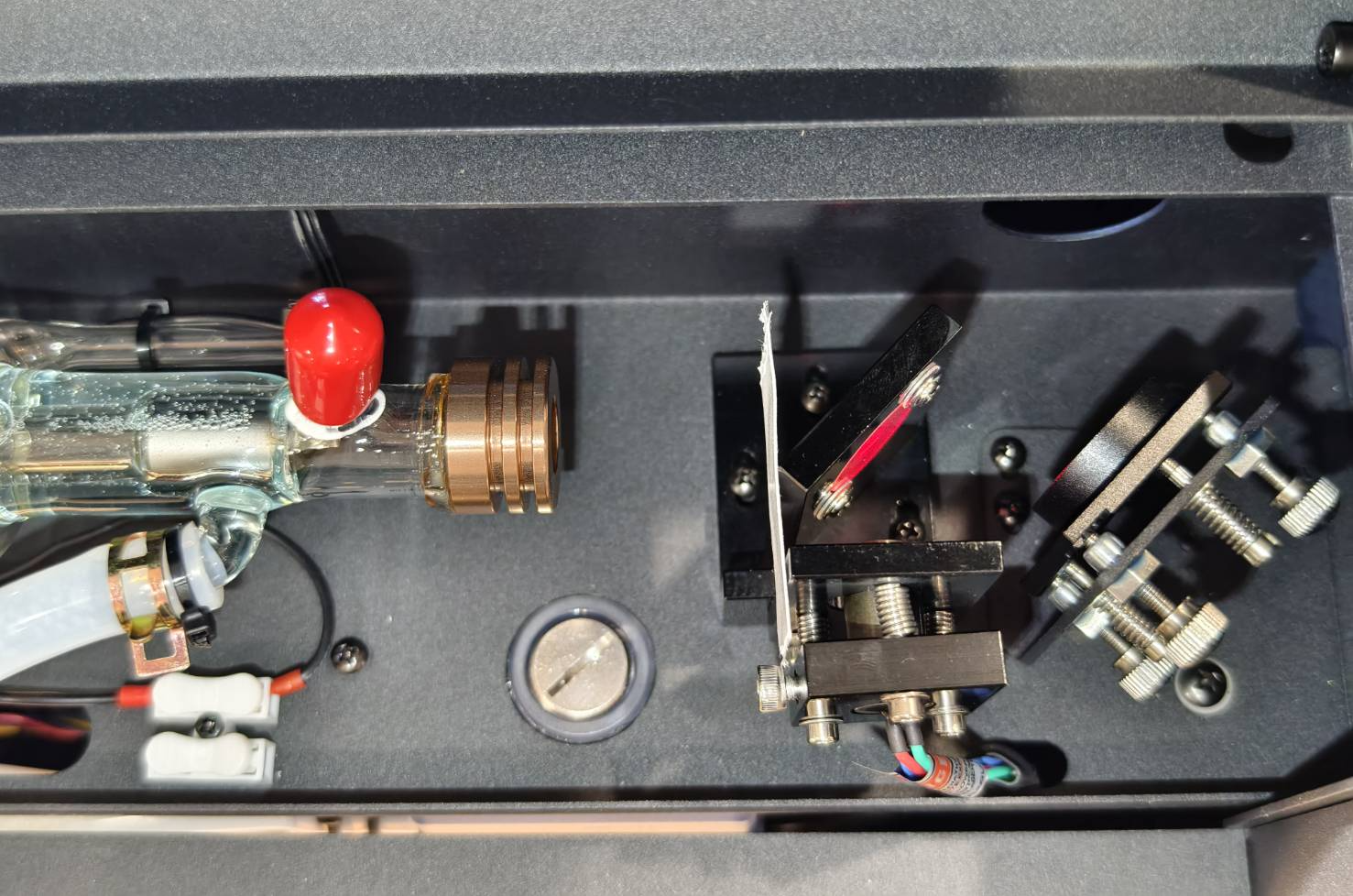

- Ensimmäinen heijastava peili ja punainen laserlähde
- Toinen heijastava peili
- Kolmas heijastava peili
- 7 kohtaa alustassa, joihin laserpää siirtyy tarkistuksen aikana.
Vaihe 5
Puhdista kaikki peilit ja linssit alla olevan linkkiäin ohjeiden mukaisesti.
Peilien ja linssien puhdistus
Vaihe 6
Tarkista laserpiste ensimmäisessä peilissä.
Tämä vaihe tarkistaa laserputken ja laitteen kunnon.
Vaiheen yleiskatsaus:
|
Arvioi tulos ja määritä seuraava toimenpide:
-
Tulos on huono tai siinä ei ole jälkiä >> Ota yhteyttä asiakaspalveluun
-
Mahdollinen syy:
- Laserputki on viallinen ja se on vaihdettava.
- Laserin virtalähde on viallinen ja se on vaihdettava.
|
Vaihe 7
Tarkista, ovatko punainen laserpiste ja palojälki kohdakkain.
Tässä vaiheessa tarkistetaan, ovatko punaisen laserin ja varsinaisen CO2-laserin reitit yhtenevät ja kohdistetut.

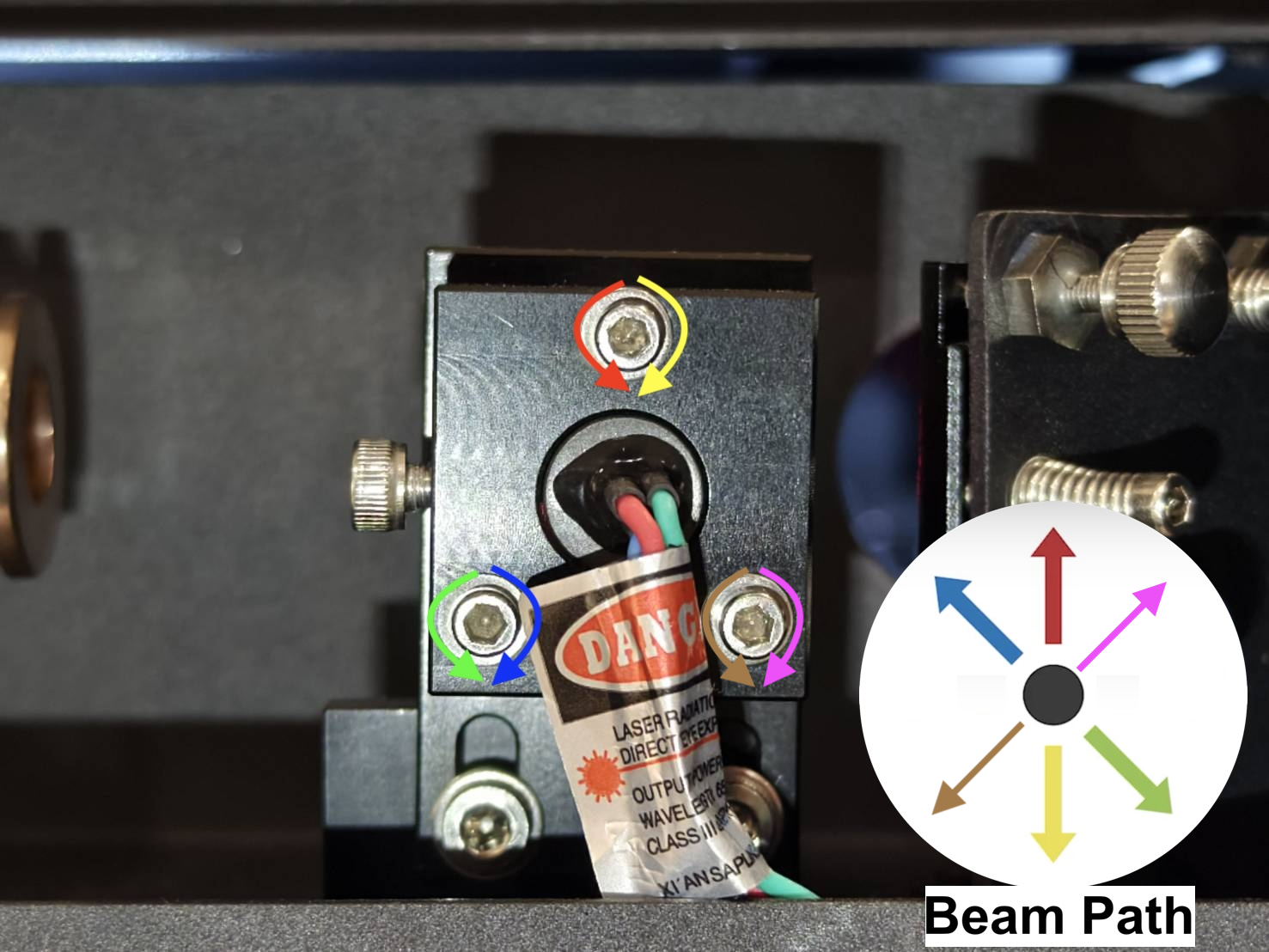

Jos ne eivät ole kohdistettu, säädä punaista valonlähdettä 2,5 mm:n kuusiokoloavaimella.
- Avaa luukku.

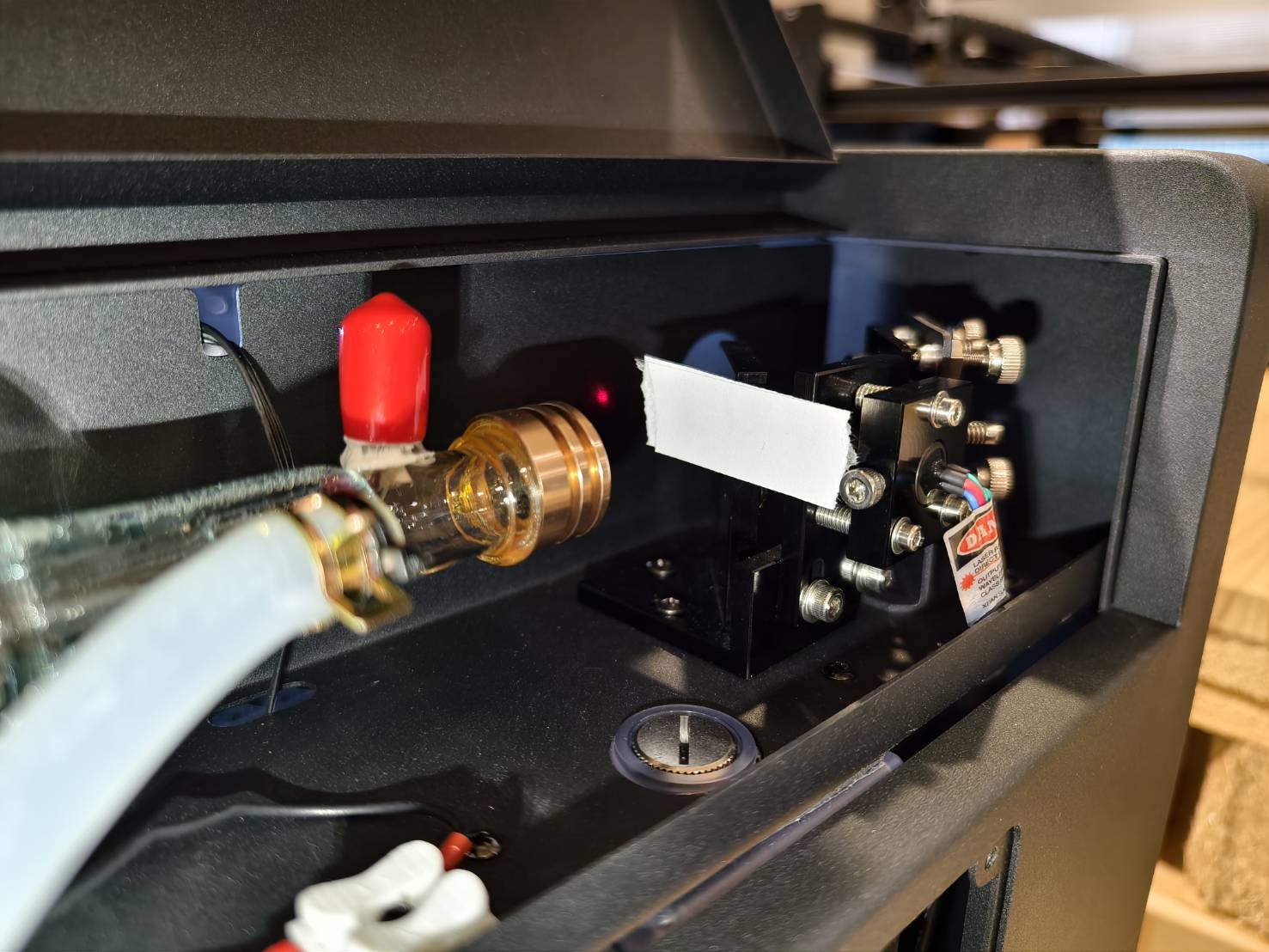

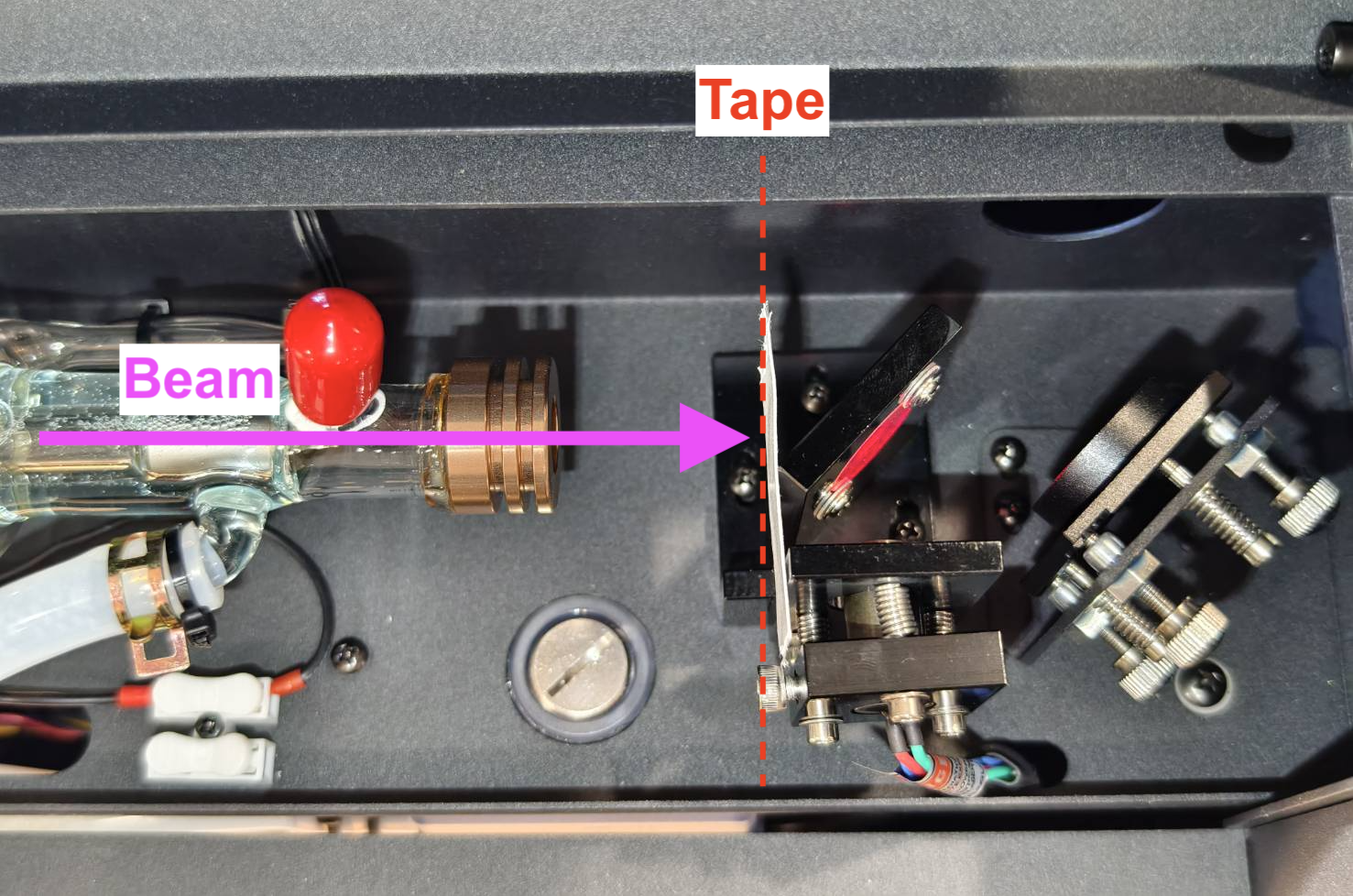

- Aseta kaksinkertainen kaksipuolinen teippi kolmannen peilin sisääntuloaukon kohdalle.
- Siirry ohjaustilaan ja vapauta moottori.
- Siirrä laserpää oikeaan alakulmaan.
- Varmista, että punainen laser on päällä.
- Sulje luukku.
- Tee 3 pulssia.
- Tarkista, ovatko punainen laserpiste ja palojälki kohdakkain.
- Säädä punaista laseria tarvittaessa.
|
Hyvä esimerkki - Kohdakkain
|
Huono esimerkki - Ei kohdakkain
|
 |
|
| Ruuvit ja punaisen valonlähettimen säteen kulkureitti |
|
|
Vaihe 8
Tässä vaiheessa tarkistetaan, onko reitti kohdistettu ensimmäisestä peilistä toiseen peiliin.
|
Vaiheen yleiskatsaus:
|
|
Yksityiskohtaiset vaiheet:
- Poista teippi ja aseta uusi kaksinkertainen kaksipuolinen teippi toiseen peiliin.
- Siirrä laserpää vasempaan yläkulmaan.
- Sulje luukku ja tee 3 pulssia.
- Tarkista silmämääräisesti, ovatko punainen laserpiste ja palojälki kohdakkain.
|
|
|
Hyvä esimerkki - Kohdakkain
|
|
Huono esimerkki - Ei kohdakkain
|
|
|
Arvioi tulos ja määritä seuraava toimenpide:
- Hyvä tulos - Päällekkäin >> Vaihe 9
|
Vaihe 8.1
Tässä vaiheessa opetetaan, kuinka kohdistaa säteen reitti ensimmäisestä peilistä toiseen peiliin säätämällä ensimmäisen peilin ruuveja.
- Ensimmäisessä peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa säteen reittiä, mikä tarkoittaa, että punaisen laserpisteen sijainti muuttuu.

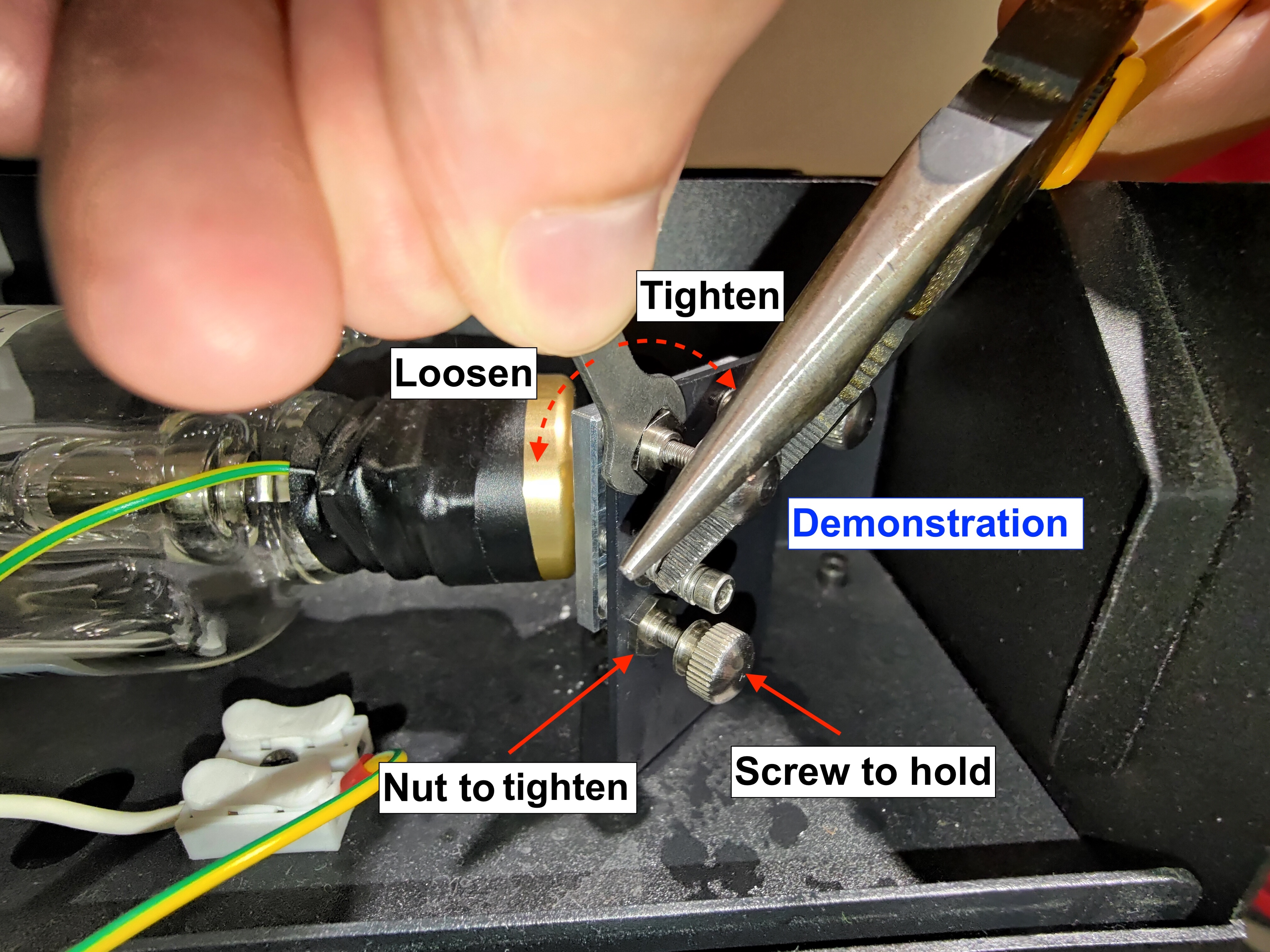

- Opettele löysäämään mutteri oikein:

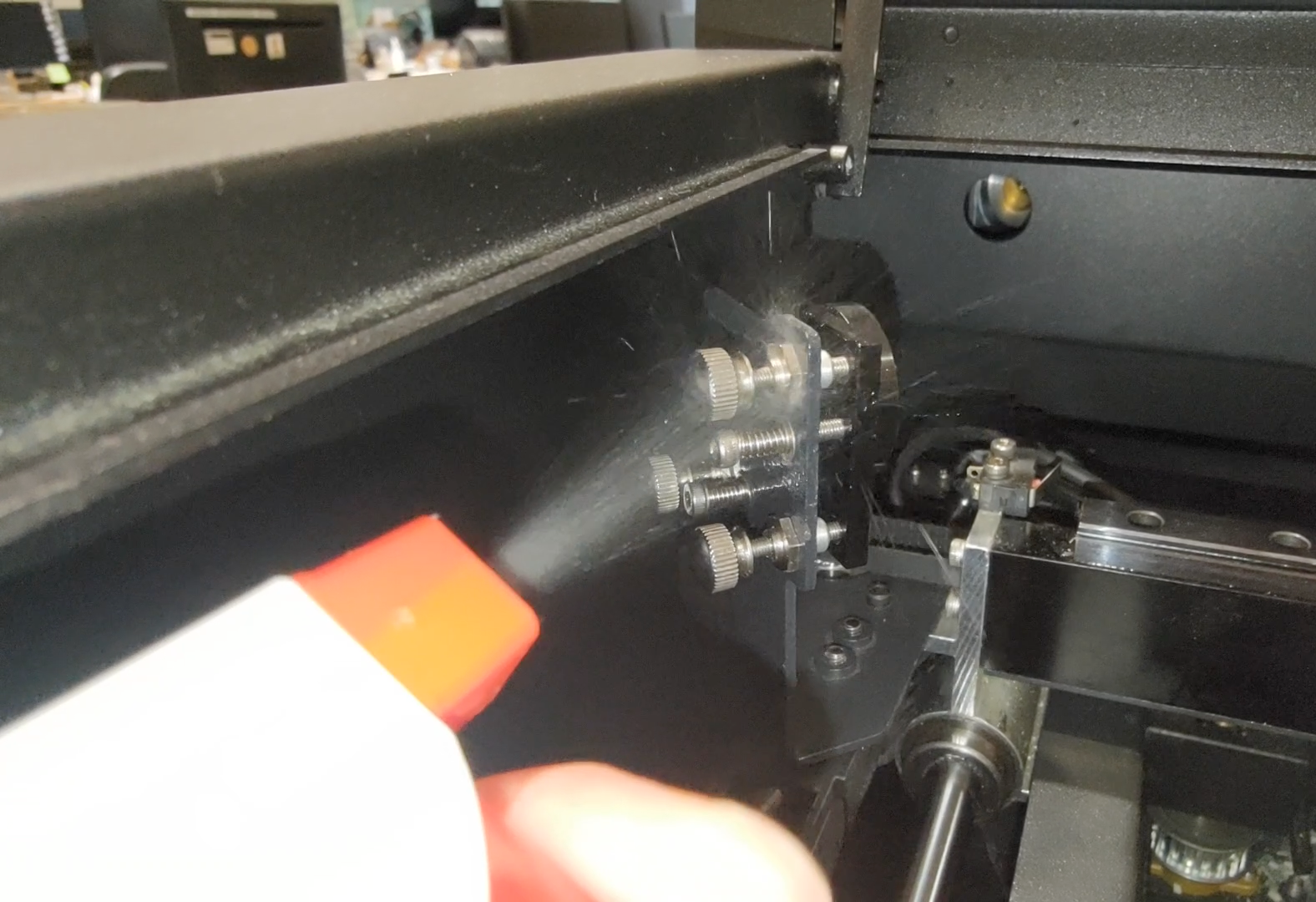

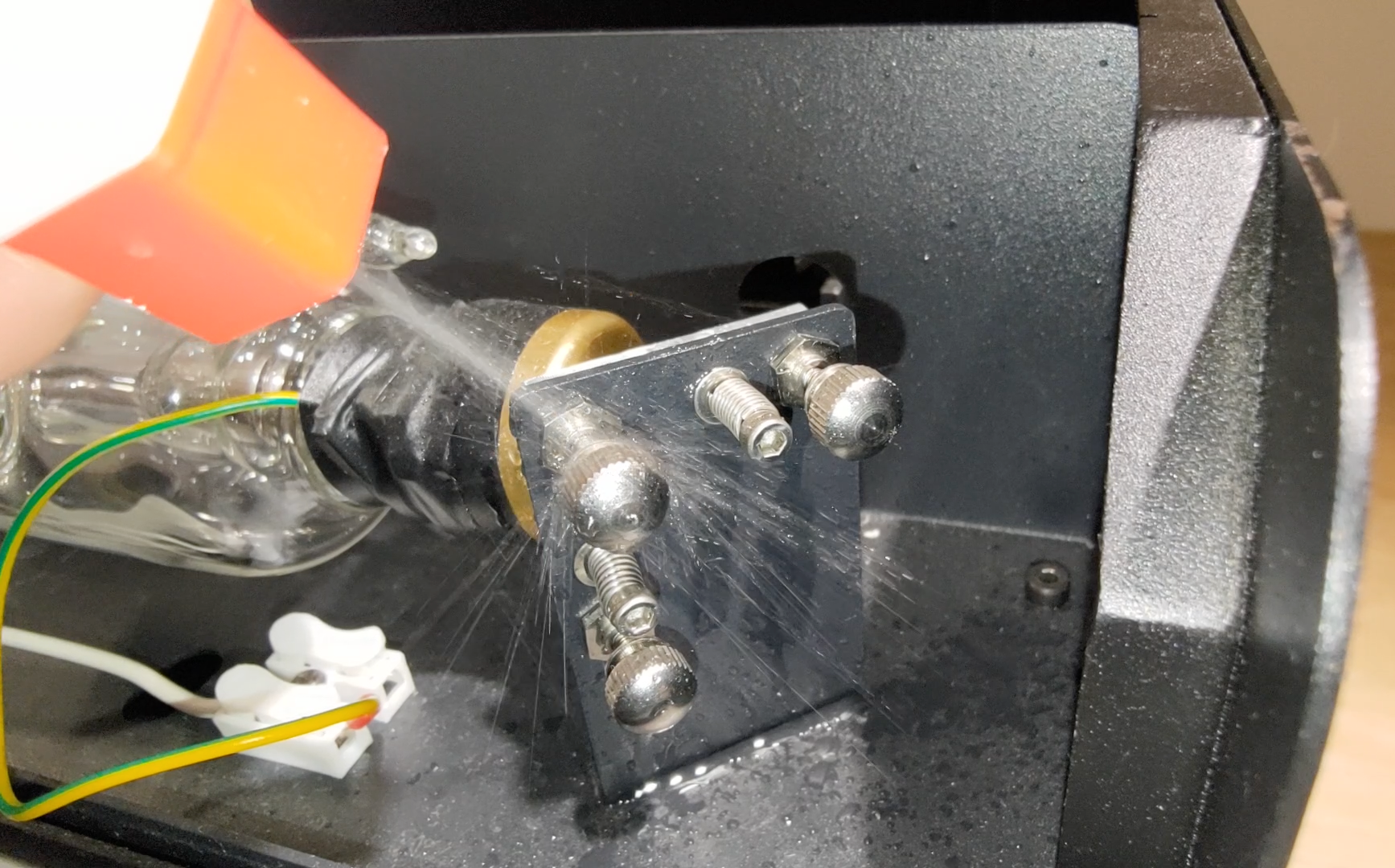

Suihkuta ensin alkoholia muttereihin sulattaaksesi geelin tai liiman ja odota muutama sekunti.
- Pidä sitten ruuvia pihdeillä ja löysää mutteri kaksipäisellä avaimella kääntämällä sitä vastapäivään.
-
Havainnollistus
(Huomaa, että videon ruuvit on löysätty ennen kuvausta.)
|
- Määritä punaisen laserpisteesi sijainti, valitse säädettävä ruuvi ja sen pyörimissuunta.
Katso alla olevaa kuvaa ja etsi numero, joka vastaa punaisen laserpisteesi sijaintia:
-
Kohdassa #1:
Punaisen laserpisteen on siirryttävä alas oikealle, jotta se osuisi päällekkäin ensimmäisen pisteen kanssa
Vasenta yläruuvia on käännettävä myötäpäivään. Katso alla olevaa kuvaa.
Kohdassa #2:
Punaisen laserpisteen tulee siirtyä suoraan alaspäin osuakseen ensimmäiseen pisteeseen.
Vasenta alaruuvia on käännettävä vastapäivään. Katso alla olevaa kuvaa.
Kohdassa #3:
Punaisen laserpisteen tulee ensin siirtyä alas ja sitten vasemmalle osuakseen ensimmäiseen pisteeseen.
Vasenta alaruuvia on käännettävä vastapäivään, jotta piste siirtyisi alaspäin.
Oikeaa yläruuvia on käännettävä myötäpäivään, jotta piste siirtyisi vasemmalle.
Katso alla olevaa kuvaa.
Kohdassa #4:
Punaisen laserpisteen tulee siirtyä oikealle osuakseen ensimmäiseen pisteeseen.
Oikeaa yläruuvia on käännettävä vastapäivään. Katso alla olevaa kuvaa.
Kohdassa #5:
Punaisen laserpisteen tulee siirtyä vasemmalle osuakseen ensimmäiseen pisteeseen.
Oikeaa yläruuvia on käännettävä myötäpäivään. Katso alla olevaa kuvaa.
Kohdassa #6:
Punaisen laserpisteen tulee ensin siirtyä oikealle ja sitten ylös osuakseen ensimmäiseen pisteeseen.
Oikeaa yläruuvia on käännettävä vastapäivään, jotta piste siirtyisi oikealle.
Vasenta alaruuvia on käännettävä myötäpäivään, jotta piste siirtyisi ylöspäin.
Katso alla olevaa kuvaa.
Kohdassa #7:
Punaisen lasertäplän tulee kulkea suoraan ylöspäin osuakseen ensimmäiseen täplään.
Vasenta alaruuvia on käännettävä myötäpäivään. Katso alla olevaa kuvaa.
Kohdassa #8:
Punaisen lasertäplän tulee kulkea vasemmalle ylös osuakseen ensimmäiseen täplään
Vasenta yläruuvia on käännettävä vastapäivään. Katso alla olevaa kuvaa.
|
- Kiristä mutteri ruuvin säätämisen jälkeen kääntämällä sitä myötäpäivään.
|
Vaihe 9
Tässä vaiheessa tarkistetaan, onko säteen reitti kohdistettu 2. peilistä 3. peiliin.
|
Vaiheen yleiskatsaus:
|
|
Yksityiskohtaiset vaiheet:
- Poista teippi ja aseta uusi kaksikerroksinen kaksipuolinen teippi kolmannen peilin aukolle.
- Siirrä laserpää keskelle vasenta reunaa.
- Sulje luukku ja tee 3 pulssia.
- Tarkista silmämääräisesti, ovatko punainen laserpiste ja palojälki kohdakkain.
|
|
|
Hyvä esimerkki - Kohdakkain
|
|
Huono esimerkki - Ei kohdakkain
|
|
|
Arvioi tulos ja määritä seuraava toimenpide:
Vaihe 9.1
Tässä vaiheessa opastetaan, kuinka kohdistaa säteen reitti 2. peilistä 3. peiliin säätämällä 2. peilin ruuveja.
-
Määritä punaisen laserpisteesi sijainti, valitse säädettävä ruuvi ja sen pyörimissuunta.
Katso alla olevaa kuvaa ja etsi numero, joka vastaa punaisen lasertäpläsi sijaintia.
-
Kohdassa #1:
Punaisen lasertäplän tulee siirtyä alas oikealle osuakseen ensimmäiseen täplään.
Oikean alakulman ruuvia on käännettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohdassa #2:
Punaisen lasertäplän tulee siirtyä suoraan alaspäin osuakseen ensimmäiseen täplään.
Oikeaa yläruuvia on käännettävä myötäpäivään. Katso alla olevaa kuvaa.
Kohdassa #3:
Punaisen laserpisteen tulee ensin siirtyä alas ja sitten vasemmalle osuakseen ensimmäiseen pisteeseen.
Oikean yläkulman ruuvia on käännettävä myötäpäivään, jotta täplä siirtyy alaspäin.
Vasemman alakulman ruuvia on käännettävä vastapäivään, jotta täplä siirtyy vasemmalle.
Katso alla olevaa kuvaa.
Kohdassa #4:
Punaisen laserpisteen tulee siirtyä oikealle osuakseen ensimmäiseen pisteeseen.
Vasenta alaruuvia on käännettävä myötäpäivään. Katso alla olevaa kuvaa.
Kohdassa #5:
Punaisen laserin punaisen laserin täplän tulee siirtyä vasemmalle osuakseen ensimmäiseen täplään.
Vasenta alaruuvia on käännettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohdassa #6:
Punaisen laserin punaisen laserin täplän tulee siirtyä ensin oikealle ja sitten ylöspäin osuakseen ensimmäiseen täplään.
Vasemman alakulman ruuvia on käännettävä myötäpäivään, jotta täplä siirtyy oikealle.
Oikean yläkulman ruuvia on käännettävä vastapäivään, jotta täplä siirtyy ylöspäin.
Katso alla olevaa kuvaa.
Kohdassa #7:
Punaisen lasertäplän tulee kulkea suoraan ylöspäin osuakseen ensimmäiseen täplään.
Oikeaa yläruuvia on käännettävä vastapäivään. Katso alla olevaa kuvaa.
Kohdassa #8:
Punaisen lasertäplän tulee kulkea vasemmalle ylös osuakseen ensimmäiseen täplään
Oikean alakulman ruuvia on käännettävä myötäpäivään. Katso alla olevaa kuvaa.
-
Muista kiristää mutteri ruuvin säätämisen jälkeen kääntämällä sitä myötäpäivään.
|
Vaihe 10
Tässä vaiheessa opetellaan tarkistamaan säteen pystysuora tuloasento kolmannen peilin sisäänmenossa OPA-työkalun avulla.
-
Käytä linkkiä ladataksesi tiedoston ja käytä 3 mm:n läpinäkyvää akryyliä kaivertamiseen ja leikkaamiseen.
- Työkalun ympyrä asettuu aukkoon kuten alla olevassa kuvassa.
|
-
Jos koneesi ei pysty leikkaamaan mitään aluetta alustasta, sinun on tehtävä väliaikainen työkalu.
Käytä pala läpinäkyvää teippiä ja taita se niin, että liimapinta jää sisäpuolelle.
Piirrä kaksi viivaa alla olevien kuvien mukaisesti.

- Teipissä olevien viivojen keskikohta on pyöreän aukon keskipiste.
(Suosittelemme merkitsemään kaksi pistettä, kuten alla olevan kuvan punaiset pisteet, jotta teipin viivat ovat kohdakkain.)
|
- Kun työkalu on valmis, siirrä laserpää keskelle.
- Tarkista pystysuora linja työkalun avulla.
Kohdista työkalun ympyrä tai pisteet aukkoon ja tarkista punaisen laserpisteen sijainti.
Akryyli
|
|
|
|
Hyvä esimerkki
|
Huono esimerkki
|
|
|
|
|
Arvioi tulos ja määritä seuraava toimenpide:
Vaihe 10.1
Jos säteen pystysuora kulkureitti ei ole työkalun keskellä, voit säätää laserpäätä sen korjaamiseksi.
-
Löysää näitä 4 ruuvia hieman, älä irrota tai löysennä niitä liikaa.
-
Ruuvien löysäämisen jälkeen päätä voidaan työntää sisään tai ulos.
- Työnnä ulos:
- Työnnä sisään:
-
Pään siirtämisen jälkeen kiristä ruuvit takaisin.
-
Suorita kameran kalibrointi Beam Studiossa.
(Tämä voidaan tehdä viimeisenä vaiheena, kun kaikki optisen radan kohdistukset on tehty.)
|
Vaihe 11
Pystysuuntaisen tarkistuksen jälkeen tarkistamme vaakasuoran asennon 3. peilin sisääntulokohdassa.
- Siirrä laserpää keskelle.
- Tarkista vaakasuora linja työkalulla.
Kohdista työkalun ympyrä tai pisteet aukkoon ja tarkista punaisen laserpisteen sijainti.
Akryyli
|
|
|
|
Hyvä - Keskellä
|
Hyväksyttävä - Yläpuolella
|
Huono - Alapuolella
|
|
|
|
|
|
Arvioi tulos ja määritä seuraava toimenpide:
Vaihe 12
Tarkistamme nyt radan 3. peilistä suuttimen kärkeen, mikä osoittaa Z-akselin (pystysuuntaisen) säteen radan työtason keskellä.
- Siirrä laserpää työtason keskelle ja aseta paperinpala suuttimen kärjen alle.
Nosta tai laske työtasoa niin, että paperin ja suuttimen kärjen välinen etäisyys on noin 5-10 mm.
- Tarkista, näkyykö kohdistettu punainen laserpiste tai punainen valo alla olevan kuvan mukaisesti.
| Hyvä tulos - Keskellä |
Huono tulos - Ei pistettä |
Huono tulos - Ei keskellä |
 |
 |
 |
|
Arvioi tulos ja määritä seuraava toimenpide:
Vaihe 12.1
Jos kohdistettua pistettä ei tule ulos suuttimesta tai pistettä ei näy, Z-akselin rata on väärin kohdistettu ja sitä on säädettävä. Tavoitteena on siirtää kohdistettu piste keskelle.
- Tässä vaiheessa opastetaan, kuinka kohdistaa pystysuora rata 3. peilistä alustaan säätämällä 3. peilin ruuveja.
3. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa pystysuoraa säderataa, mikä tarkoittaa, että teippiin tulevan pienen pisteen sijainti muuttuu.
-

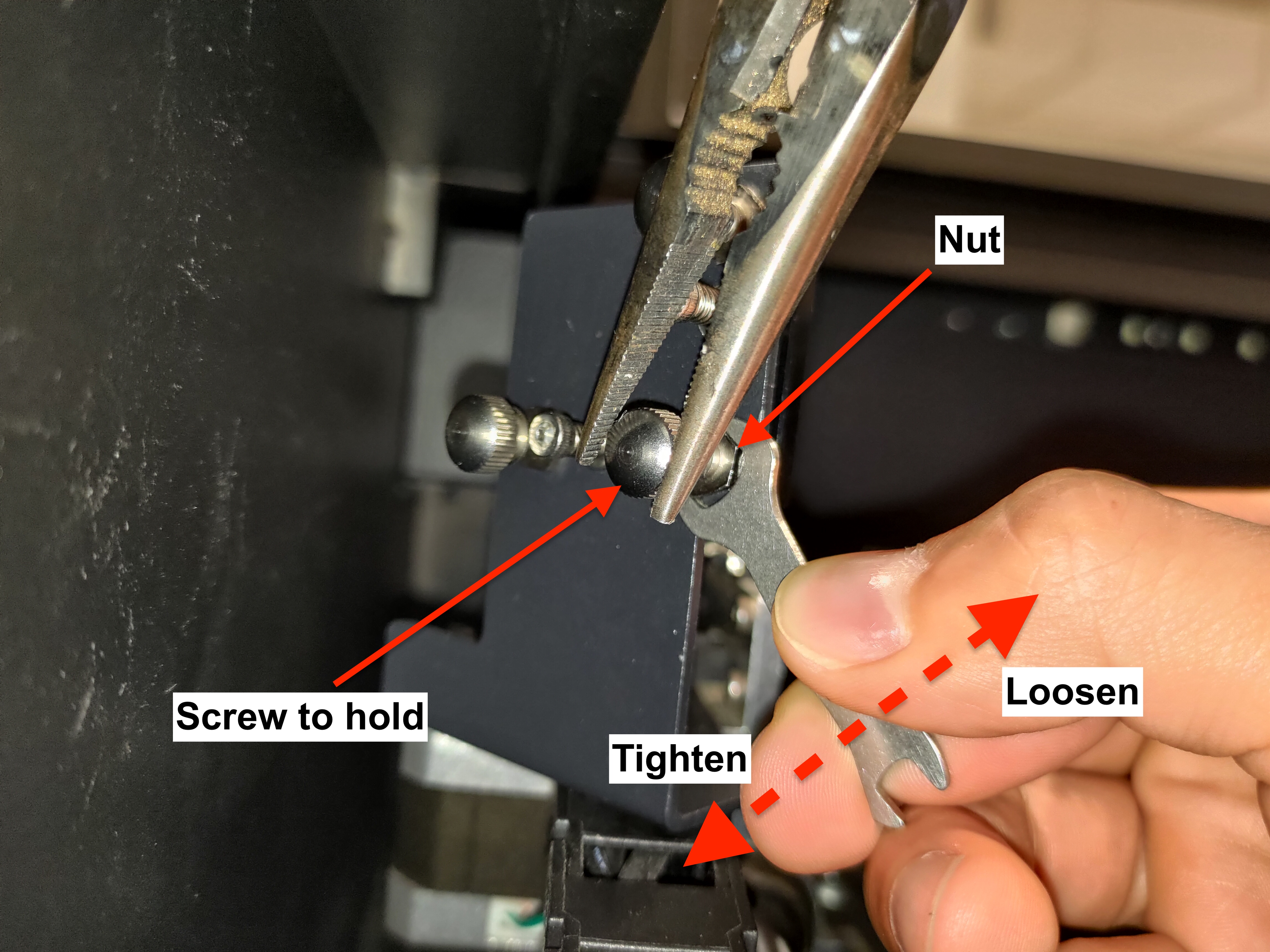

Opettele löysäämään mutteri oikeaoppisesti.
Pidä ruuvia pihdeillä ja löysää sitten mutteria kaksipäisellä avaimella kääntämällä sitä vastapäivään.
|
- Miten määritämme laserpisteen sijainnin?
Jos kohdistettu piste puuttuu, näet punaisen valon, jonka voimakkaampi alue osoittaa pisteen sijainnin.
| Esimerkki |
- Valo on voimakkaampi, kuten kuvassa on osoitettu, mikä osoittaa, että pisteen pitäisi olla alhaalla vasemmalla.
|
 |
- Jotta piste siirtyisi keskelle, sen on mentävä ylös ja oikealle, joten oikean yläruuvin kiertäminen myötäpäivään on suositeltavaa.
|
 |
| Havainnollistus |
|
|
-
Muista kiristää mutteri ruuvin säätämisen jälkeen kääntämällä sitä myötäpäivään.
|
Arvioi tulos ja määritä seuraava toimenpide:
- Säätö on tehty onnistuneesti >> Vaihe 13
|
-
Vaikka kuinka säädän, piste ei näy tai sitä ei voi keskittää >>
|
Vaihe 13
Tarkistamme nyt reitin kolmannesta peilistä suuttimen kärkeen työskentelyalustan oikeassa alakulmassa.
- Siirrä laserpää työskentelyalustan oikeaan alakulmaan ja aseta paperinpala suuttimen kärjen alle.
Nosta tai laske työtasoa niin, että paperin ja suuttimen kärjen välinen etäisyys on noin 5-10 mm.
- Tarkista, näkyykö kohdistettu punainen laserpiste tai punainen valo alla olevan kuvan mukaisesti.
| Hyvä tulos - Keskellä |
Huono tulos - Ei pistettä |
Huono tulos - Ei keskellä |
|
|
|
|
Arvioi tulos ja määritä seuraava toimenpide:
Vaihe 13.1
Jos suuttimesta ei tule tarkennettua pistettä, se tarkoittaa, että Z-akselin reitti on kohdistettu väärin ja sitä on säädettävä.
Tavoitteena on siirtää tarkennettu piste oikean alakulman keskelle.
- Tässä vaiheessa opastetaan, kuinka kohdistaa pystysuora rata 3. peilistä alustaan säätämällä 3. peilin ruuveja.
3. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa pystysuoraa säderataa, mikä tarkoittaa, että teippiin tulevan pienen pisteen sijainti muuttuu.
-
Opettele löysäämään mutteri oikeaoppisesti.
Pidä ruuvia pihdeillä ja löysää sitten mutteria kaksipäisellä avaimella kääntämällä sitä vastapäivään.
|
- Miten määrittää laserpisteen sijainti?
Jos tarkennettu piste puuttuu, näet punaisen valon. Voimakkaampi alue osoittaa pisteen sijainnin.
| Esimerkki |
- Valo on voimakkaampi kuten kuvassa on osoitettu, ja se osoittaa, että pisteen pitäisi olla alhaalla vasemmalla.
|
|
- Jotta piste siirtyisi keskelle, sen on mentävä ylös ja oikealle, joten oikean yläruuvin kiertäminen myötäpäivään on suositeltavaa.
|
|
| Havainnollistus |
|
|
-
Muista kiristää mutteri ruuvin säätämisen jälkeen kääntämällä sitä myötäpäivään.
|
Arvioi tulos ja määritä seuraava toimenpide:
- Säätö on tehty onnistuneesti >> Vaihe 14
|
-
Vaikka kuinka säädän, piste ei näy tai sitä ei voi keskittää >>
- Palaa kohtaan Vaihe 12.1 ja varmista, että piste on keskellä työskentelyalustaa.
- Säätämisen jälkeen siirry suoraan kohtaan Vaihe 14.
|
Vaihe 14
Suoritamme lopullisen tarkistuksen teippien ja pulssien avulla nähdäksemme todellisen CO2-laserin reitin alkaen työskentelyalustan keskeltä.
|
Vaiheen yleiskatsaus - Keskellä
|
-
Aseta yksikerroksinen teippi suuttimen kärkeen, siirrä laserpää alustan keskelle, sulje ovi ja tee sitten yksi pulssi.
- Havainnollistus
|
-
Poista teippi ja tarkista, onko piste pyöreä.
-
Hyvä esimerkki - Keskellä ja pyöreä:
-
Hyväksyttävä esimerkki - Pyöreä, mutta hieman keskipisteestä sivussa:
-
Huonot esimerkit - Ei pyöreä:
|
Arvioi tulos ja määritä seuraava toimenpide:
Vaihe 14.1
On edelleen mahdollista, että punaisen laserin polku ja todellinen CO2-laserin polku eivät vastaa toisiaan 100-prosenttisesti.
Tämä tarkoittaa, että vaikka punainen piste olisi säädetty täydellisesti, CO2-laserin polku voi silti olla virheellinen.
Siksi meidän on käytettävä perinteistä menetelmää Z-akselin polun säätämiseen.
Työnkulun havainnollistus:
-
Määritä pystysuoran pisteen sijainti ja kohdista ruuvi sekä sen pyörimissuunta. Ensin sinun on tiedettävä koko alue, jolla piste voi liikkua.
Se on itse asiassa sama alue kuin suuttimen kärki. Teippiin painautunut jälki osoittaa tämän alueen.
- Etsi seuraavaksi numero, joka vastaa pystysuoran pisteen sijaintia.
-
Kaaviokuva:
-
Opettele löysäämään mutteri oikein:
Pidä ruuvia pihdeillä ja löysää sitten mutteria kaksipäisellä avaimella kääntämällä sitä vastapäivään.
|
Kohdassa #1:
Pystysuoran pisteen on siirryttävä oikealle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Vasenta yläruuvia on käännettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohdassa #2:
Pystysuoran pisteen on siirryttävä alas oikealle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Vasenta yläruuvia on kierrettävä vastapäivään, jotta piste siirtyisi oikealle.
Oikeaa alaruuvia on kierrettävä myötäpäivään, jotta piste siirtyisi alas.
Katso alla olevaa kuvaa.
Kohdassa #3:
Pystysuoran pisteen on siirryttävä alas ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Oikeaa alaruuvia on kierrettävä myötäpäivään, jotta piste siirtyisi alas.
Katso alla olevaa kuvaa.
Kohdassa #4:
Pystysuoran pisteen on siirryttävä alas vasemmalle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Oikeaa yläruuvia on kierrettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohdassa #5:
Pystysuoran pisteen on siirryttävä vasemmalle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Vasenta yläruuvia on käännettävä myötäpäivään.
Katso alla olevaa kuvaa.
Kohdassa #6:
Pystysuoran pisteen on siirryttävä ylös vasemmalle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Vasenta yläruuvia on kierrettävä myötäpäivään, jotta piste siirtyisi vasemmalle.
Oikeaa alaruuvia on kierrettävä vastapäivään, jotta piste siirtyisi ylös.
Katso alla olevaa kuvaa.
Kohdassa #7:
Pystysuoran pisteen on siirryttävä ylöspäin ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Oikeaa alaruuvia on kierrettävä vastapäivään, jotta piste siirtyisi ylös.
Katso alla olevaa kuvaa.
Kohdassa #8:
Pystysuoran pisteen on siirryttävä ylös oikealle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Oikeaa yläruuvia on kierrettävä myötäpäivään.
Katso alla olevaa kuvaa.
|
- Kun olet säätänyt ruuvin, sinun on kiinnitettävä uusi teippi ja tehtävä uusi pulssi nähdäksesi pisteen sijainnin.
-
Työnkulun havainnollistus:
- Jos sinulla on vaikeuksia tämän menetelmän käytössä, voit käyttää punaista pistettä arvioidaksesi todellisen CO2-säteen likimääräisen sijainnin ja tehdä sitten pulssin.
-
Muista kiristää mutteri ruuvin säätämisen jälkeen kääntämällä sitä myötäpäivään.
|
Vaihe 15
Tarkistamme viimeisen sijainnin teippien ja pulssien avulla nähdäksemme todellisen CO2-lasersäteen reitin työalustan oikeassa alakulmassa.
|
Vaiheen yleiskatsaus - Oikea alakulma
|
-
Aseta yksikerroksinen teippi suuttimen kärjessä, siirrä laserpää työalustan oikeaan alakulmaan, sulje luukku ja sitten yksi pulssi.
-
Havainnollistus
|
-
Poista teippi ja tarkista, onko piste pyöreä.
-
Hyvä esimerkki - Keskellä ja pyöreä:
-
Hyväksyttävä esimerkki - Pyöreä, mutta hieman keskipisteestä sivussa:
-
Huonot esimerkit - Ei pyöreä:
|
Arvioi tulos ja määritä seuraava toimenpide:
Vaihe 15.1
On edelleen mahdollista, että punaisen laserin polku ja todellinen CO2-laserin polku eivät vastaa toisiaan 100-prosenttisesti.
Tämä tarkoittaa, että vaikka punainen piste olisi säädetty täydellisesti, CO2-laserin polku voi silti olla virheellinen.
Siksi meidän on käytettävä perinteistä menetelmää Z-akselin polun säätämiseen.
Työnkulun esittely
-
Määritä pystysuoran pisteen sijainti ja kohdista ruuvi sekä sen pyörimissuunta. Ensin sinun on tiedettävä koko alue, jolla piste voi liikkua.
Se on itse asiassa sama alue kuin suuttimen kärki. Teippiin painautunut jälki osoittaa tämän alueen.
- Etsi seuraavaksi numero, joka vastaa pystysuoran pisteen sijaintia.
-
Kaaviokuva:
-
Opettele löysäämään mutteri oikein:
Pidä ruuvia pihdeillä ja löysää sitten mutteria kaksipäisellä avaimella kääntämällä sitä vastapäivään.
|
Kohdassa #1:
Pystysuoran pisteen on siirryttävä oikealle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Vasenta yläruuvia on käännettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohdassa #2:
Pystysuoran pisteen on siirryttävä alas oikealle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Vasenta yläruuvia on kierrettävä vastapäivään, jotta piste siirtyisi oikealle.
Oikeaa alaruuvia on kierrettävä myötäpäivään, jotta piste siirtyisi alas.
Katso alla olevaa kuvaa.
Kohdassa #3:
Pystysuoran pisteen on siirryttävä alas ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Oikeaa alaruuvia on kierrettävä myötäpäivään, jotta piste siirtyisi alas.
Katso alla olevaa kuvaa.
Kohdassa #4:
Pystysuoran pisteen on siirryttävä alas vasemmalle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Oikeaa yläruuvia on kierrettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohdassa #5:
Pystysuoran pisteen on siirryttävä vasemmalle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Vasenta yläruuvia on käännettävä myötäpäivään.
Katso alla olevaa kuvaa.
Kohdassa #6:
Pystysuoran pisteen on siirryttävä ylös vasemmalle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Vasenta yläruuvia on kierrettävä myötäpäivään, jotta piste siirtyisi vasemmalle.
Oikeaa alaruuvia on kierrettävä vastapäivään, jotta piste siirtyisi ylös.
Katso alla olevaa kuvaa.
Kohdassa #7:
Pystysuoran pisteen on siirryttävä ylöspäin ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Oikeaa alaruuvia on kierrettävä vastapäivään, jotta piste siirtyisi ylös.
Katso alla olevaa kuvaa.
Kohdassa #8:
Pystysuoran pisteen on siirryttävä ylös oikealle ollakseen pyöreä ja keskellä.
Kun katsot konetta edestäpäin:
Oikeaa yläruuvia on kierrettävä myötäpäivään.
Katso alla olevaa kuvaa.
|
- Kun olet säätänyt ruuvin, sinun on kiinnitettävä uusi teippi ja tehtävä uusi pulssi nähdäksesi pisteen sijainnin.
-
Työnkulun havainnollistus:
- Jos sinulla on vaikeuksia tämän menetelmän käytössä, voit käyttää punaista pistettä arvioidaksesi todellisen CO2-säteen likimääräisen sijainnin ja tehdä sitten pulssin.
-
Muista kiristää mutteri ruuvin säätämisen jälkeen kääntämällä sitä myötäpäivään.
|
Arvioi tulos ja määritä seuraava toimenpide:
- Säätö on tehty ongelmitta >> Vaihe 14 (Tarkista keskipiste uudelleen)
|
Palaneiden merkkien kerääminen teipeistä (vaihe 16)
Kerää palaneet merkit seuraavasta kohdasta.
- Kerää ensimmäisen peilin merkki.
Aseta kaksinkertainen teippi punaisen valon lähettimeen 90 asteen kulmaan säteeseen nähden ja tee 5 pulssia.
- Liimaa tulos paperille ja kirjoita sijainti muistiin.
|
- Kerää ensimmäisen ja toisen peilin merkit.
Aseta kaksinkertainen teippi toiseen peiliin 90 asteen kulmaan säteeseen nähden ja tee 3 pulssia vasempaan yläkulmaan ja toiset 3 pulssia vasempaan alakulmaan.
- Liimaa tulos paperille ja kirjoita sijainti muistiin.
|
- Kerää toisen ja kolmannen peilin sisääntulon merkit.
Aseta kaksinkertainen teippi kolmanteen peiliin 90 asteen kulmaan säteeseen nähden ja tee 3 pulssia keskelle vasemmalle puolelle ja toiset 3 pulssia keskelle oikealle puolelle.
- Liimaa tulos paperille ja kirjoita sijainti muistiin.
|
- Kerää keskimmäisen suuttimen kärjen merkki.
Aseta yksikerroksinen teippi suuttimen kärkeen, siirrä laserpää työtason keskelle ja tee yksi pulssi.
- Liimaa tulos paperille ja kirjoita sijainti muistiin.
|
- Kerää oikean alakulman suuttimen kärjen merkki.
Aseta yksikerroksinen teippi suuttimen kärkeen, siirrä laserpää työtason oikeaan alakulmaan ja tee yksi pulssi.
- Liimaa tulos paperille ja kirjoita sijainti muistiin.
|
- Kerää toisen ja kolmannen peilin sisääntulon merkit vasemmasta yläkulmasta oikeaan yläkulmaan.
Aseta kaksinkertainen teippi kolmanteen peiliin 90 asteen kulmaan säteeseen nähden ja tee 3 pulssia vasempaan yläkulmaan ja toiset 3 pulssia oikeaan yläkulmaan.
- Liimaa tulos paperille ja kirjoita sijainti muistiin.
|
- Kerää toisen ja kolmannen peilin sisääntulon merkit vasemmasta alakulmasta oikeaan alakulmaan.
Aseta kaksinkertainen teippi kolmanteen peiliin 90 asteen kulmaan säteeseen nähden ja tee 3 pulssia vasempaan alakulmaan ja toiset 3 pulssia oikeaan alakulmaan.
- Liimaa tulos paperille ja kirjoita sijainti muistiin.
|
-
Ota lopuksi lähikuva suuttimen kärjen pisteistä.
|
Raportointi (Vaihe 17)
Ota yhteyttä asiakaspalveluun ja lähetä kuvat polttojäljistäsi asiakastukeen.
Esimerkkikuva:
#END
Kommentit
0 kommenttia
Kirjaudu sisään jättääksesi kommentin.
