4-14 Beambox II - Punaisen laserin kohdistus

Kuvaus

Tämä artikkeli opastaa sinua säätämään punaisen valon kulkureittiä niin, että se kohdistuu lasersäteen kanssa.

Milloin punainen valo pitää kohdistaa?

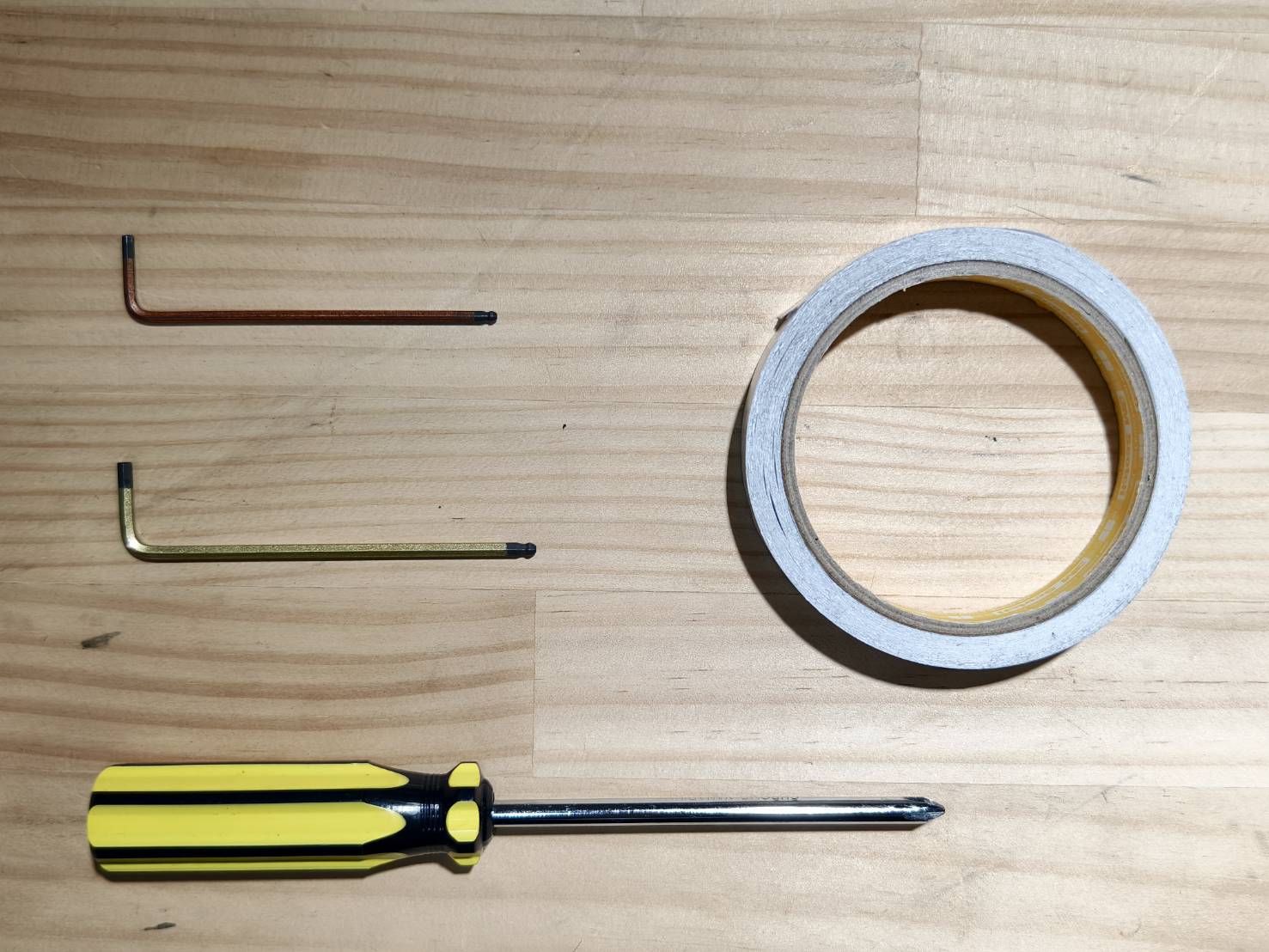

Työkalut

Valmistele seuraavat työkalut:

Vaihe 1

Tutustu siihen, miten pulssi tehdään turvallisesti.

A. Käynnistä laite. B. Sulje kansi. C. Siirry ylläpitotilaan ja odota, kunnes kotiutusprosessi on valmis.      (Varmista, että ovi, takakansi ja pohjan kuvakkeet ovat suljettuina, muuten et voi tehdä pulssia.) D. Etsi Pulssi-painike. E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia ja niin edelleen. ⚠︎ Tee pulssit aina vain, kun oven kansi ja takakansi ovat suljettuina.

Vaihe 2

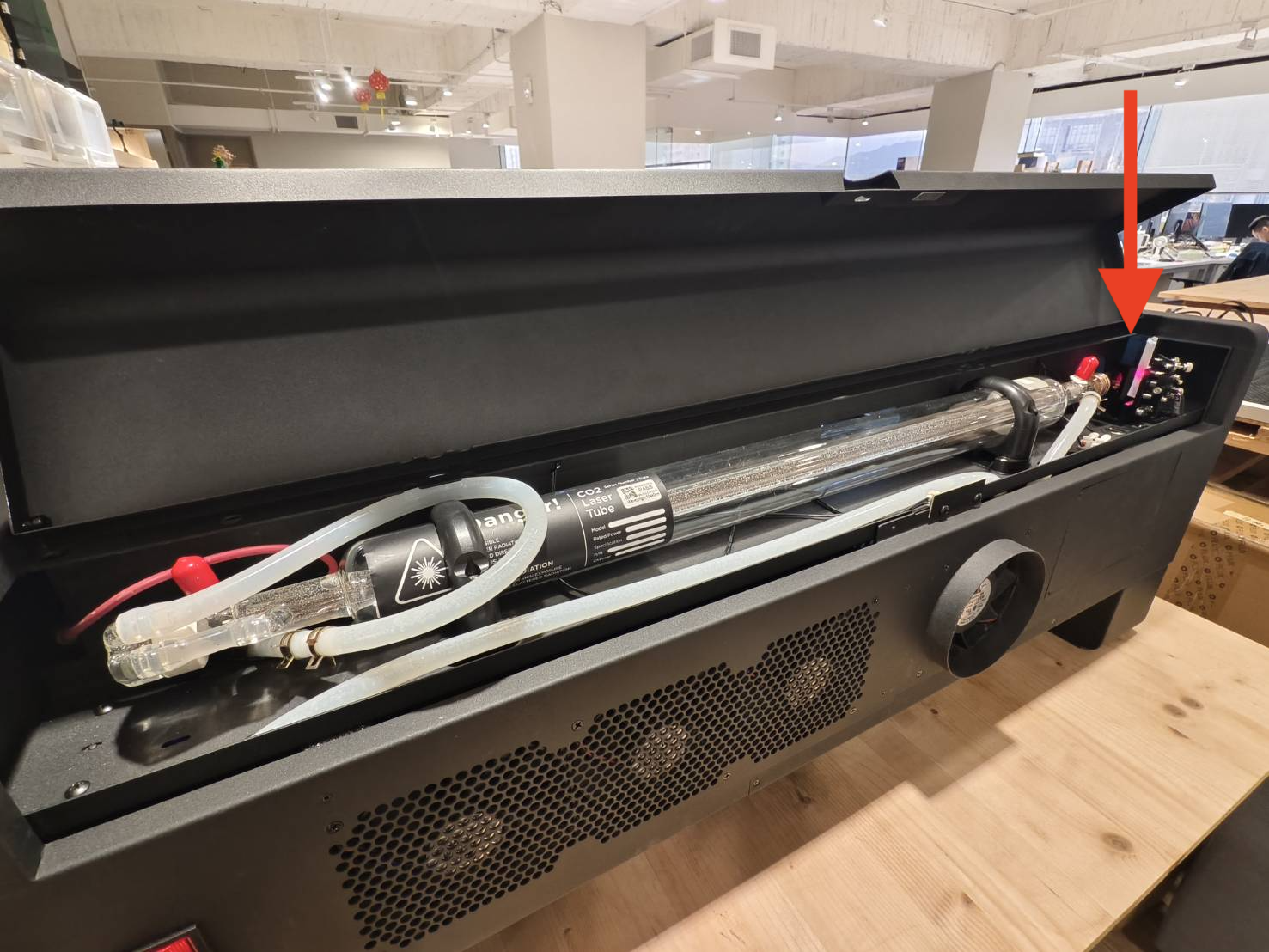

Irrota ruuvit koneen takaa ruuvimeisselillä, minkä jälkeen takakansi voidaan avata.

Vaihe 3

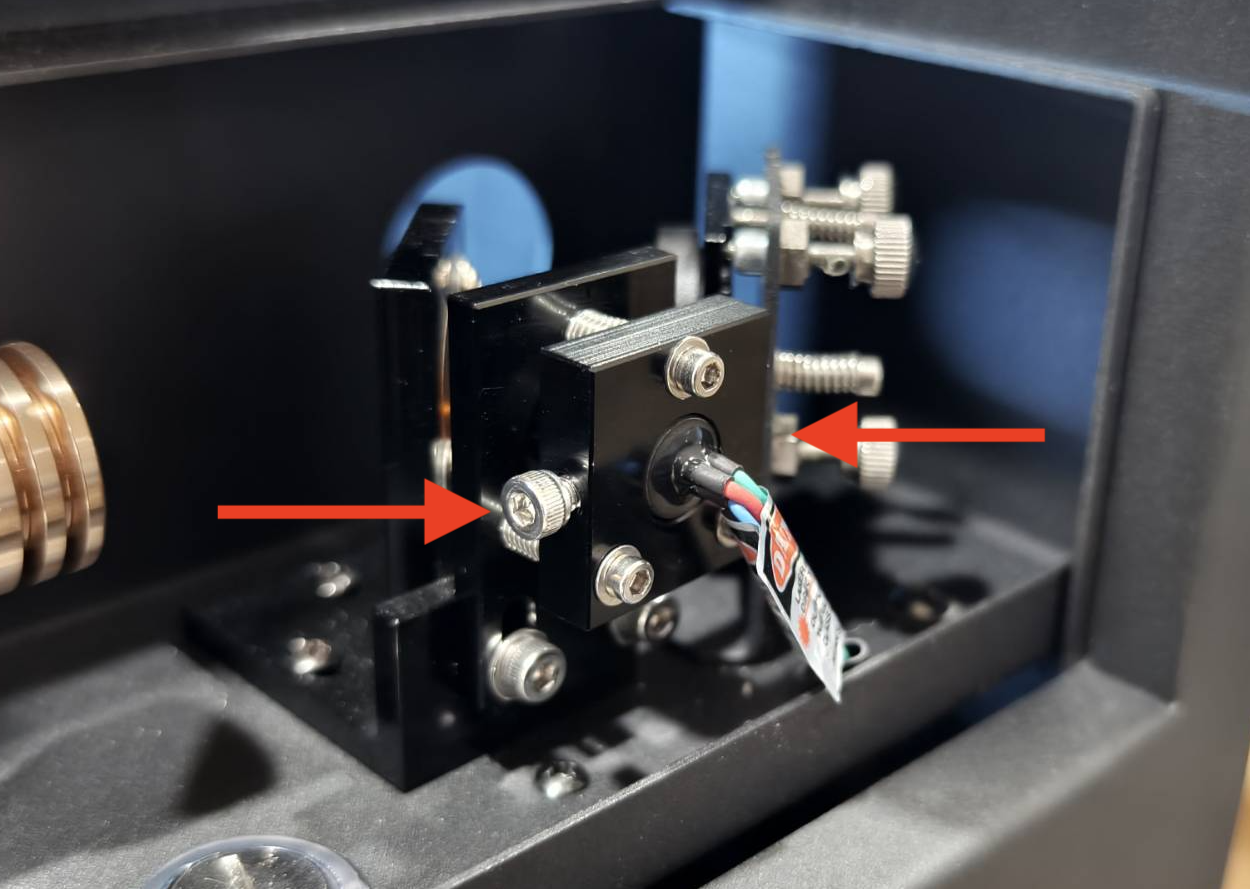

Varmista, että punaisen valon lähettimen sivuilla olevat kaksi ruuvia on kiristetty.
(3mm kuusiokoloavain)

Vaihe 4

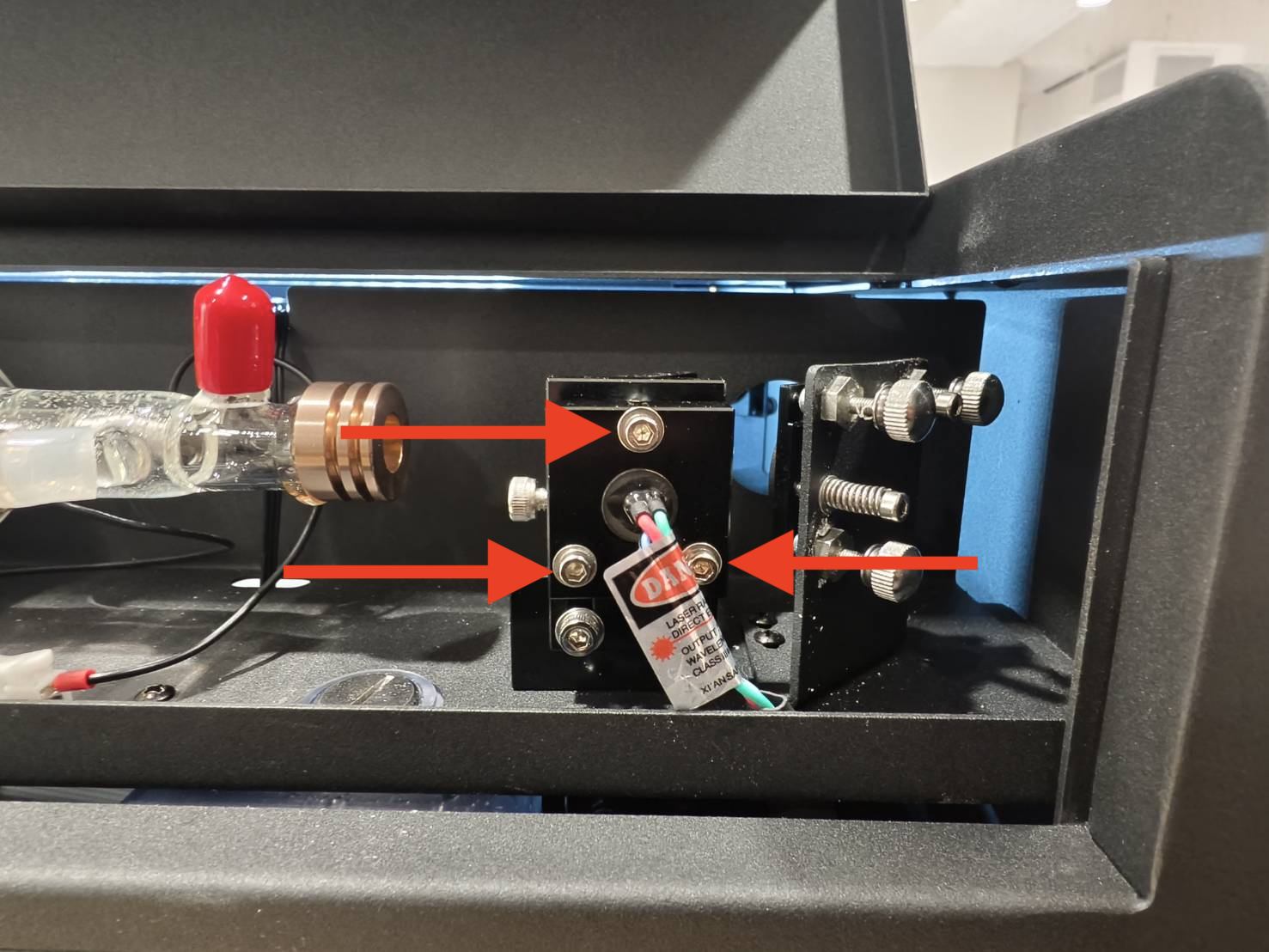

Kiristä punaisen laserpidikkeen kolme säätöruuvia.

Vaihe 5

Aseta pala "kaksikerroksista" teippiä ensimmäiseen peiliin ja sulje takakansi tehdäksesi 3 pulssia.
(Älä poista teippiä. Jätä se peiliin.)

Vaihe 6

Avaa takakansi ja tarkista, osuuko poltettu piste punaiseen laseriin.

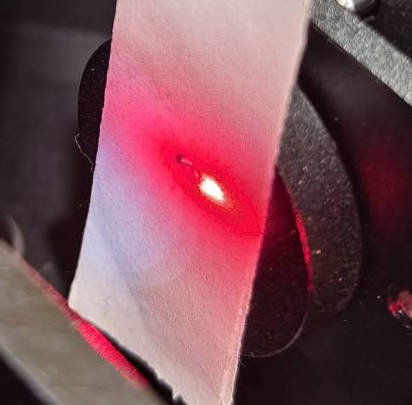

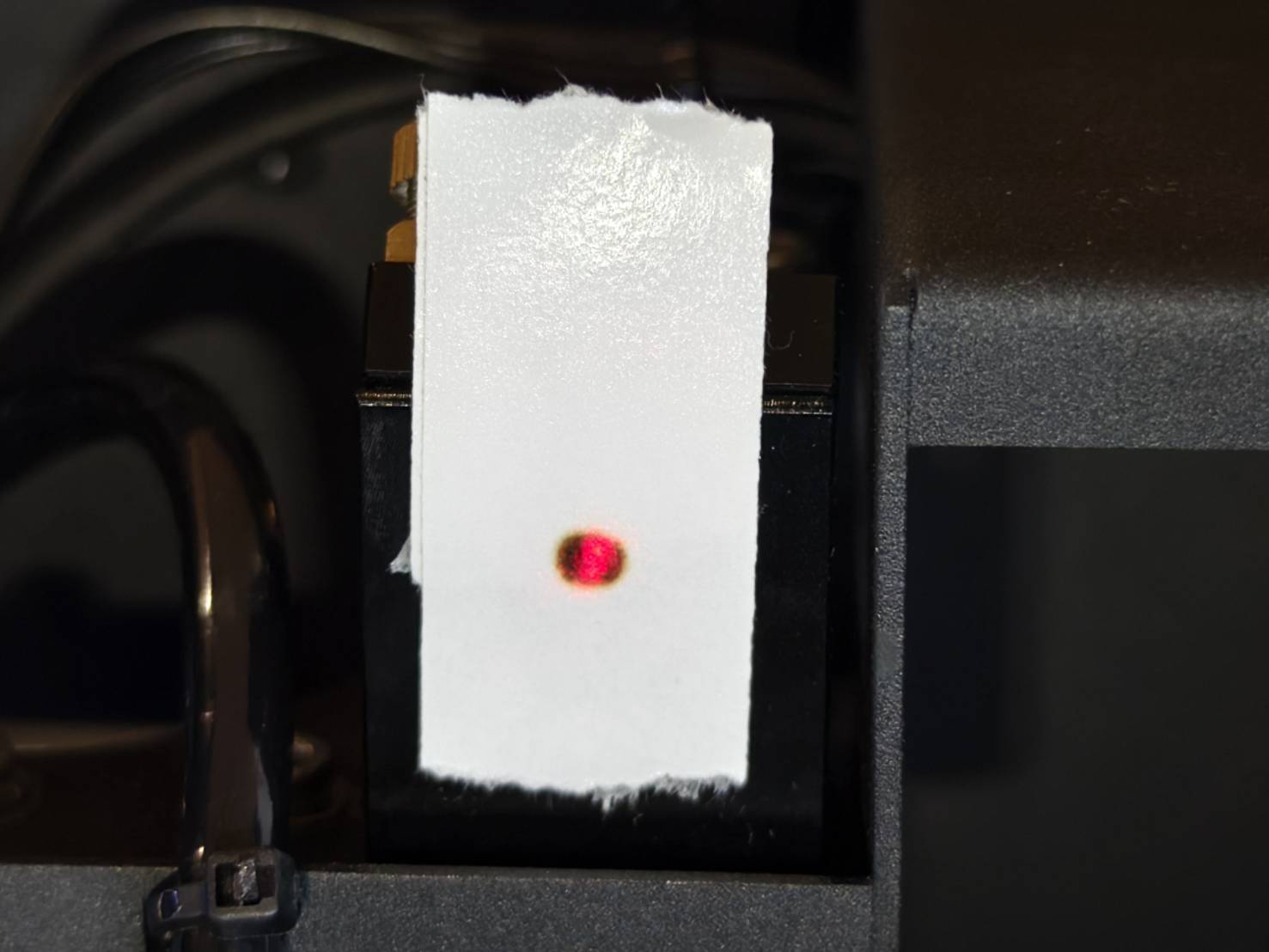

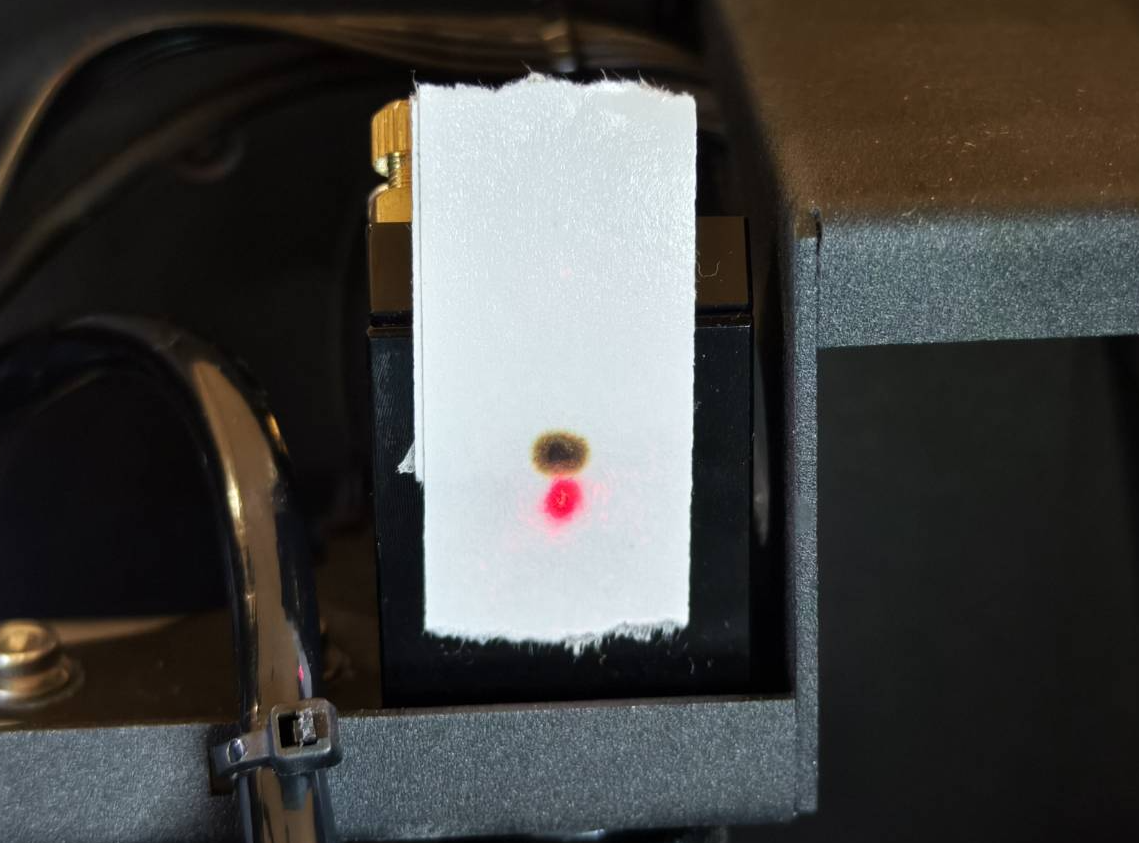

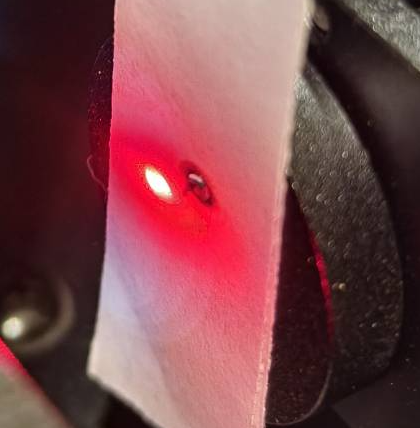

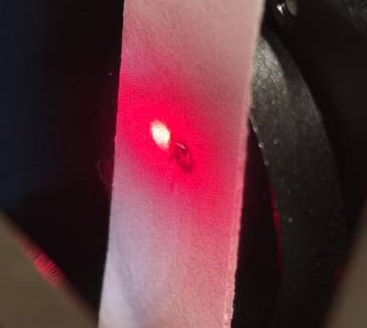

Hyvä esimerkki - Kohdistettu	Huono esimerkki - Ei kohdistettu

Arvioi tulos ja määritä seuraava toimenpide:

Vaihe 7

Säädämme nyt punaista valoa vaakasuunnassa.

• Löysää punaisen valon pidikkeen pohjassa olevat kolme ruuvia.
• Siirrä pidikettä niin, että polttojälki ja punainen valo osuvat päällekkäin vaakasuunnassa.
• Kiristä ruuvit.

Vaihe 8

Seuraavaksi säädämme punaista valoa pystysuunnassa.

• Löysää punaisen valon pidikkeen sivussa olevat kaksi ruuvia.
• Siirrä pidikettä niin, että polttojälki ja punainen valo osuvat päällekkäin pystysuunnassa.
• Kiristä ruuvit.

Vaihe 9

Aseta uusi kaksipuolinen teippi ensimmäiseen peiliin ja tee kolme pulssia tarkistaaksesi reitin uudelleen.

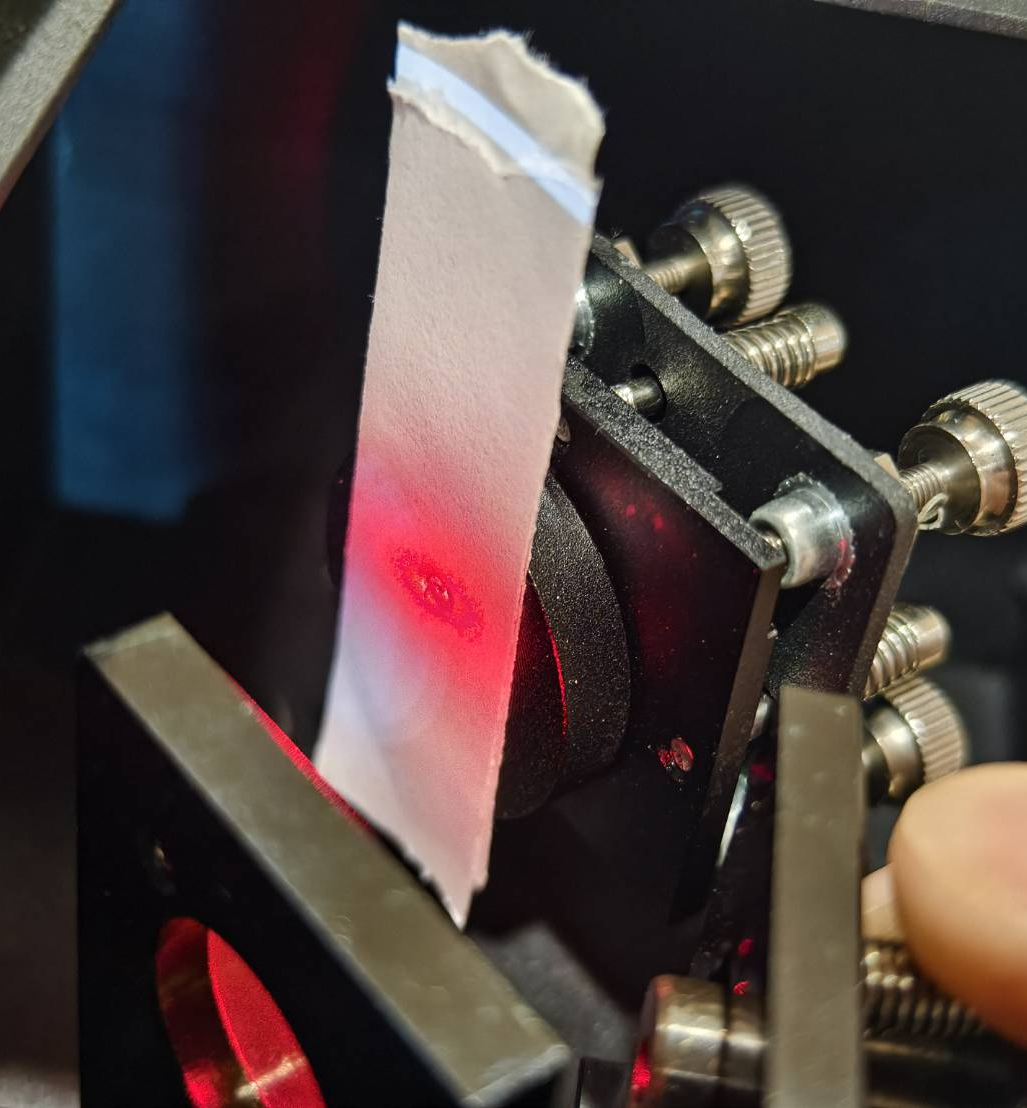

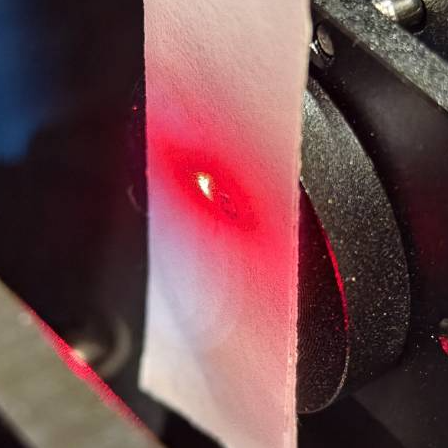

Hyvä esimerkki - Kohdistettu	Huono esimerkki - Ei kohdistettu

Arvioi tulos ja määritä seuraava toimenpide:

Vaihe 10

Löysää kolme ruuvia, jotta niitä voi säätää.

Vaihe 11

Tässä vaiheessa tarkistetaan, ovatko punalaserin ja varsinaisen CO2-laserin reitit yhtenevät ja kohdistetut.
Jos ne eivät ole kohdakkain, säädä punaisen valon lähetintä 2,5 mm:n kuusiokoloavaimella.

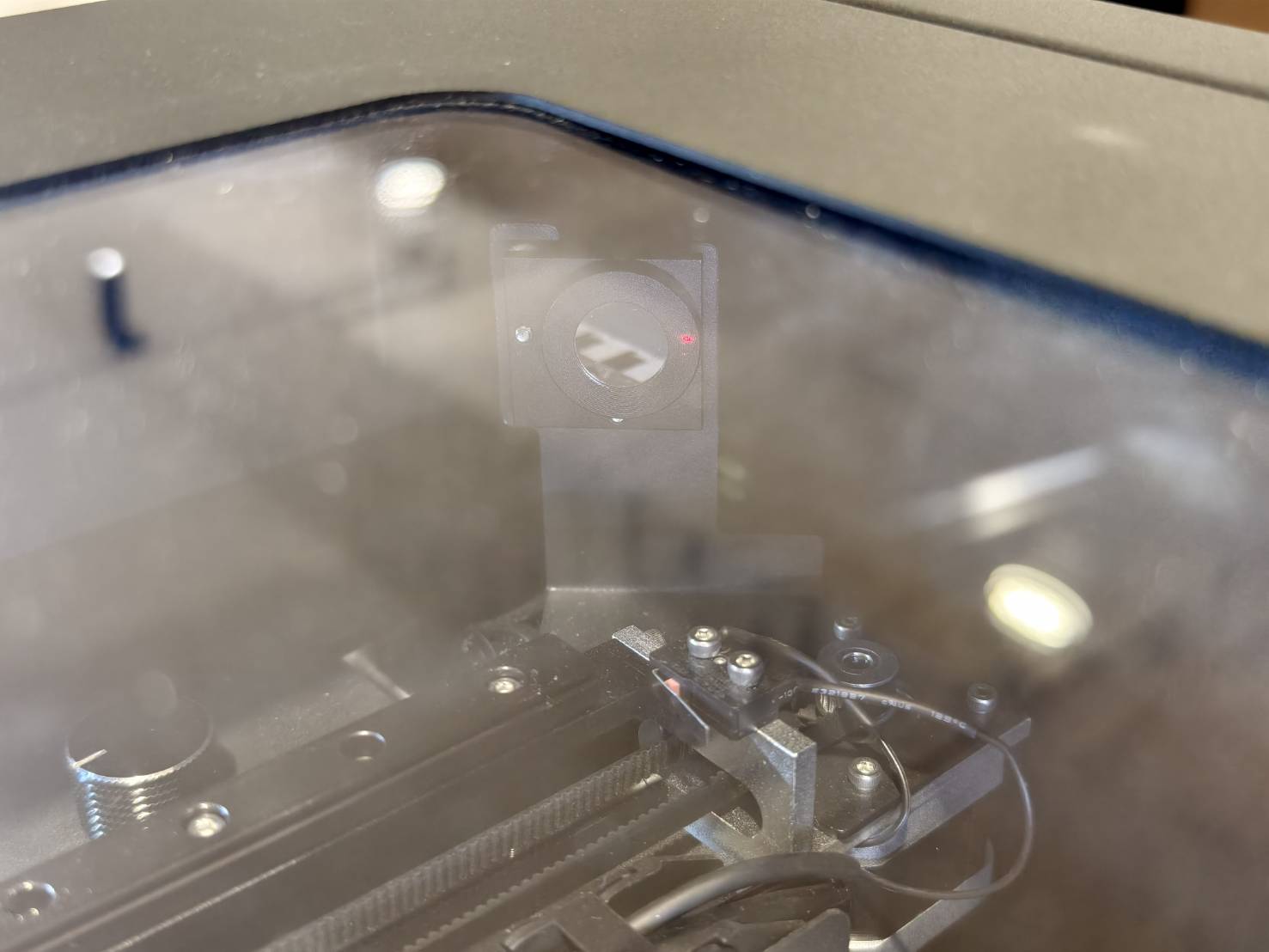

Avaa luukku. Aseta kaksipuolinen teippi kolmannen peilin sisääntuloaukkoon. Siirry ohjaustilaan ja vapauta moottori. Siirrä laserpää oikeaan alakulmaan. Varmista, että punainen laser on kytketty päälle. Sulje luukku. Tee 3 pulssia. Tarkista, osuvatko punaisen laserin piste ja polttojälki päällekkäin. Säädä punaista laseria tarvittaessa.

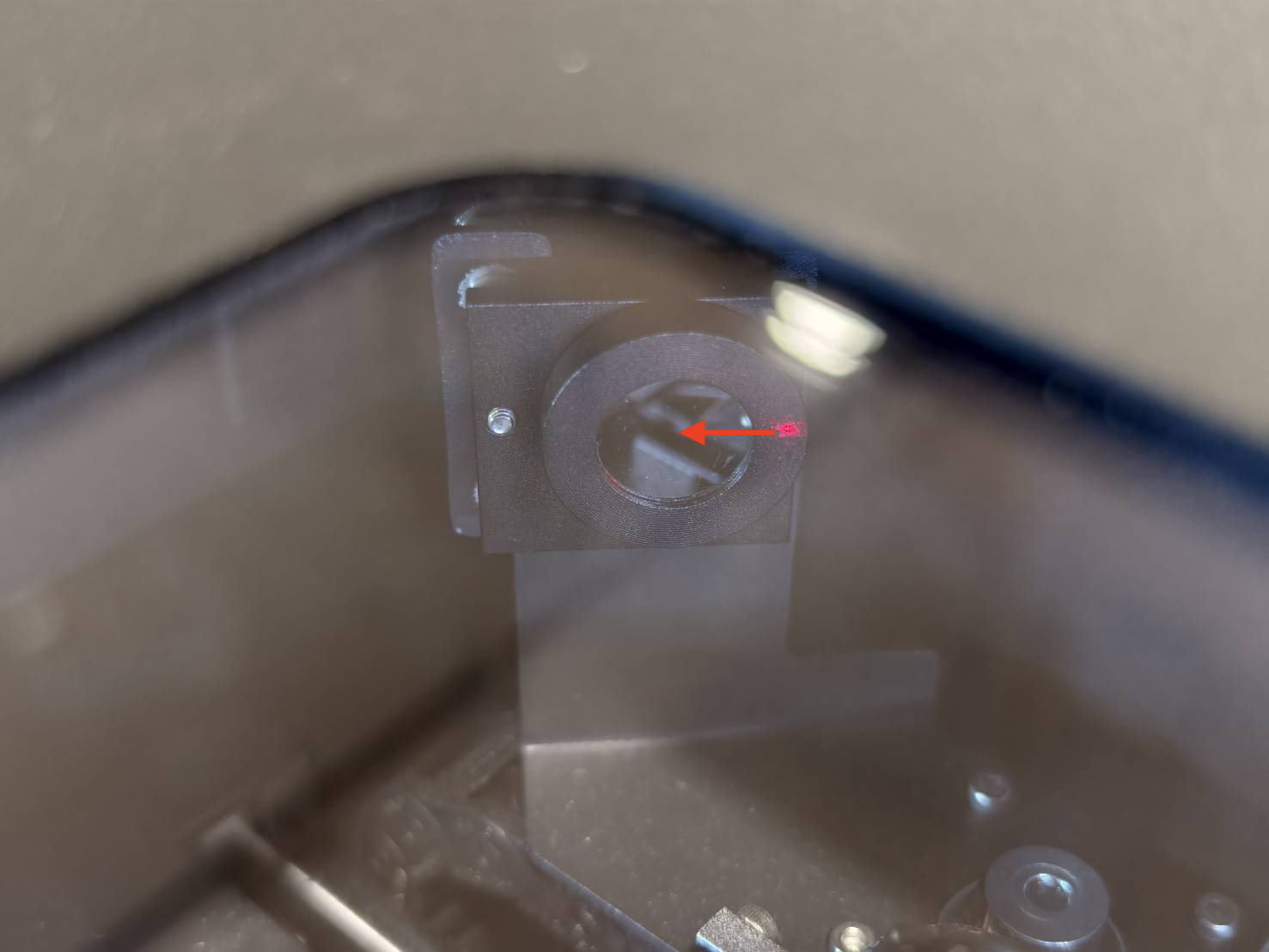

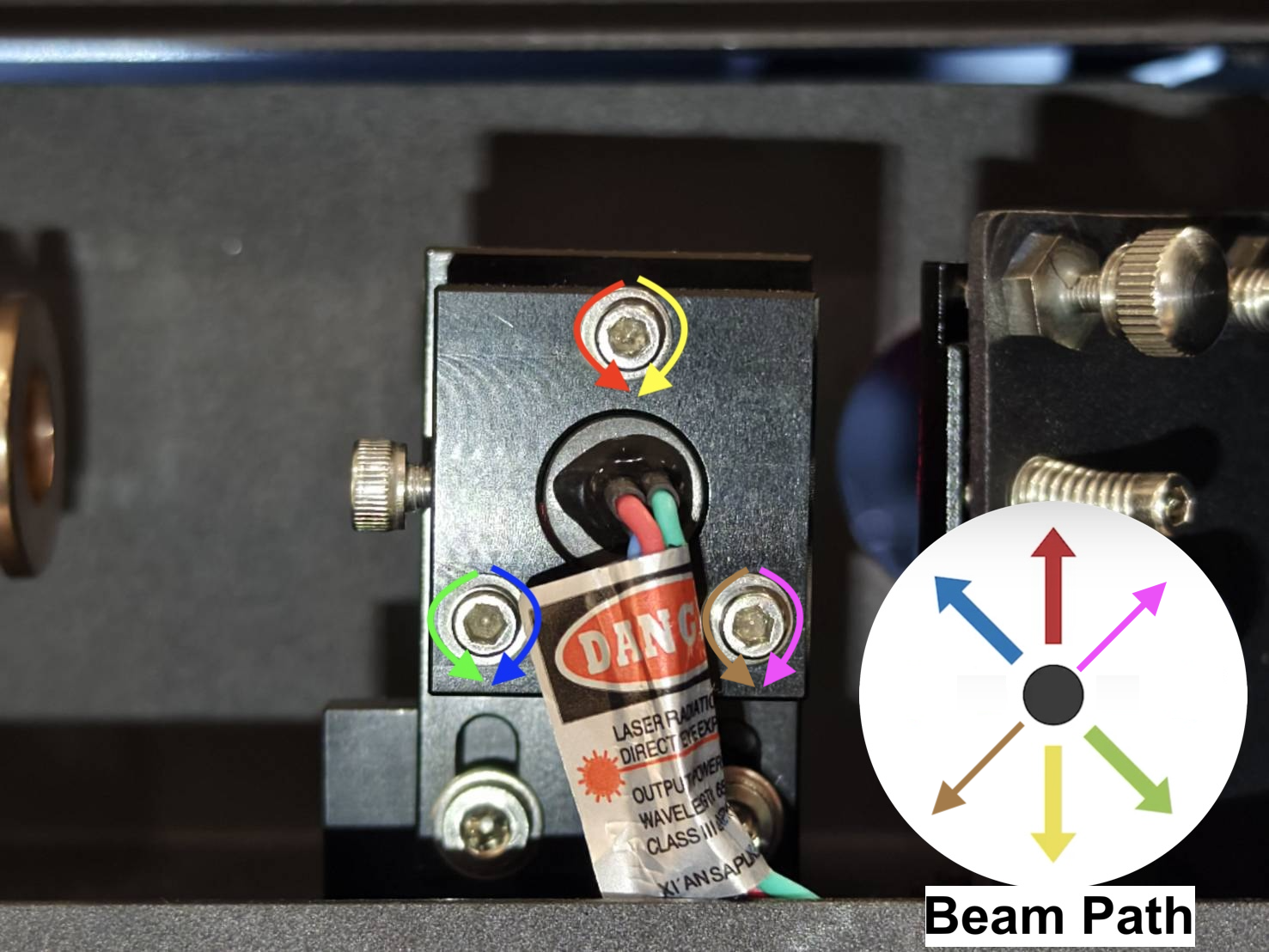

Hyvä esimerkki - Kohdistettu Huono esimerkki - Ei kohdistettu   Punaisen valon lähettimen ruuvit ja sädereitti   Havainnollistus     Huomautus: Jos punainen piste ei osu teippiin, se tarkoittaa, että punaisen laserin reitti on liian kaukana. Saatat löytää sen toiselta peililtä ja voit siirtää punaisen pisteen peilin heijastavalle pinnalle.

Vaihe 12

Tarkista laserin optinen reitti alla olevan linkin avulla.
4-9 Optisen reitin tarkastus

Arvioi tulos ja määritä seuraava toimenpide:
