Suositeltu vaihtoväli

Kerran 3 kuukaudessa

Huomautukset:Lasiputken rikkoutumisen välttämiseksi laserin tuottaman lämmön ja vesipumpun tukkeutumisen vuoksi on välttämätöntä ylläpitää vesijäähdytyksen tehokkuutta riittävällä määrällä tislattua vettä.

Tarvittavat tarvikkeet

Itse hankittavat:
* 400 ml tislattua tai puhdasta vettä
1｜Kärkipihdit
2｜Talouspaperi tai puhdistusliina
3｜Vesiastia

Sisältyy lisävarustelaatikkoon:
4｜Torx-ruuvimeisseli
5｜3 mm:n kuusiokoloavain
6｜Kaksipäinen kiintoavain
7｜Suppilo

Tässä luvussa opastetaan jäähdytysveden vaihdon kaksi osaa. Katso ohjeita siitä vaiheesta, jota tarvitset.

Jos käytät laitetta ensimmäistä kertaa tai vesi ei ole erityisen likaista, voit ohittaa vaiheet 1-7 ja siirtyä suoraan vaiheeseen 8, veden lisäämiseen.

Veden lisääminen
Veden vaihtaminen

i Laserputken veden tyhjentämiseen on kaksi menetelmää.
Jos päätät olla siirtämättä laserputkea, voit ohittaa vaiheet 1-3.

a. Nosta laserputkea, jotta vesi valuu ulos.
Muista, että optinen kulkureitti on kohdistettava uudelleen laserputken siirtämisen jälkeen.
Optisen kulkureitin säätö

b. Puhalla letkuun auttaaksesi veden valumista ulos.

Vaihe 1 - Irrota virtalähde

(Ohita tämä vaihe, jos et siirrä putkea.)

Sammuta laite ja irrota virtajohto ennen veden vaihtamista tai lisäämistä.

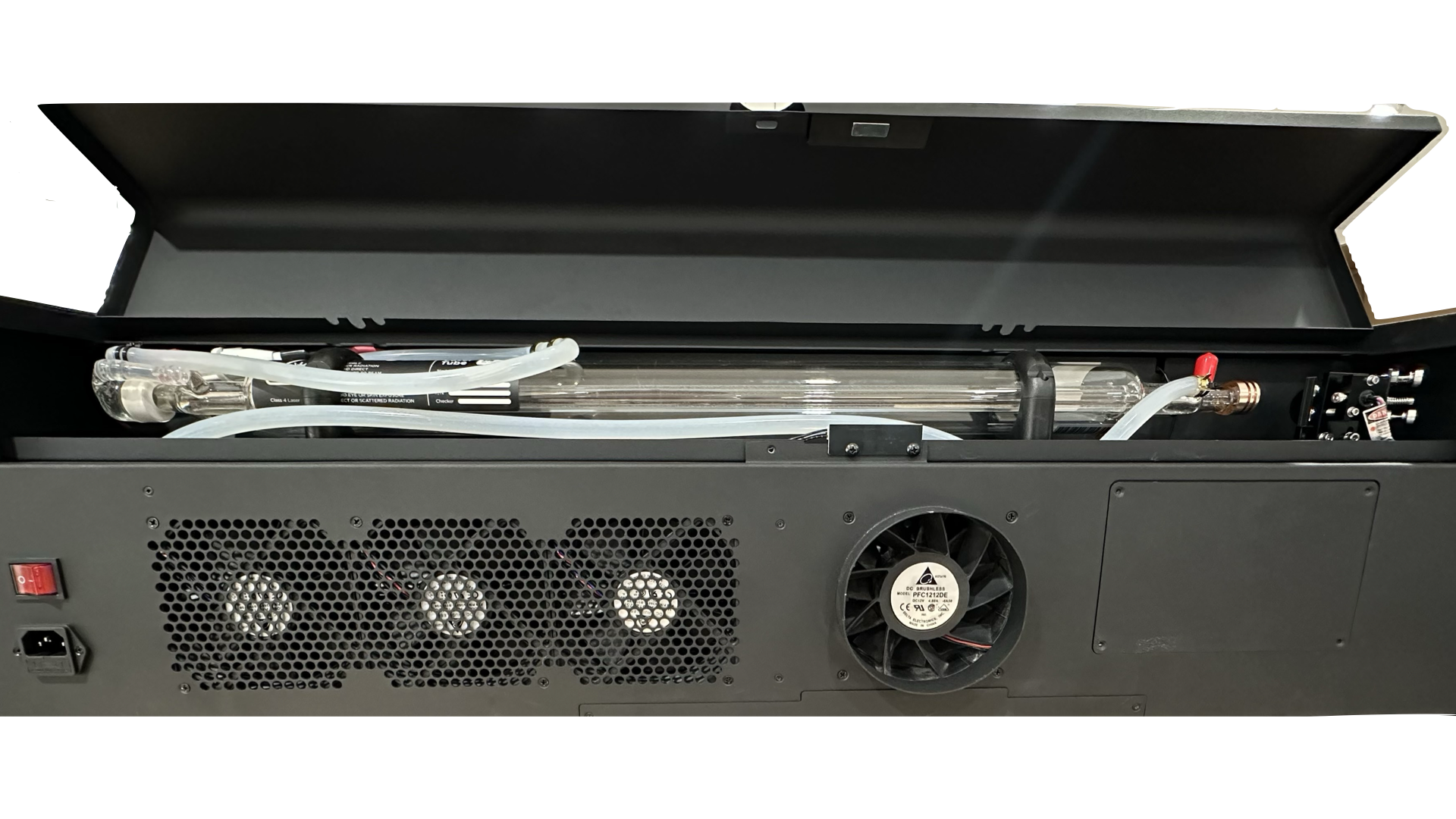

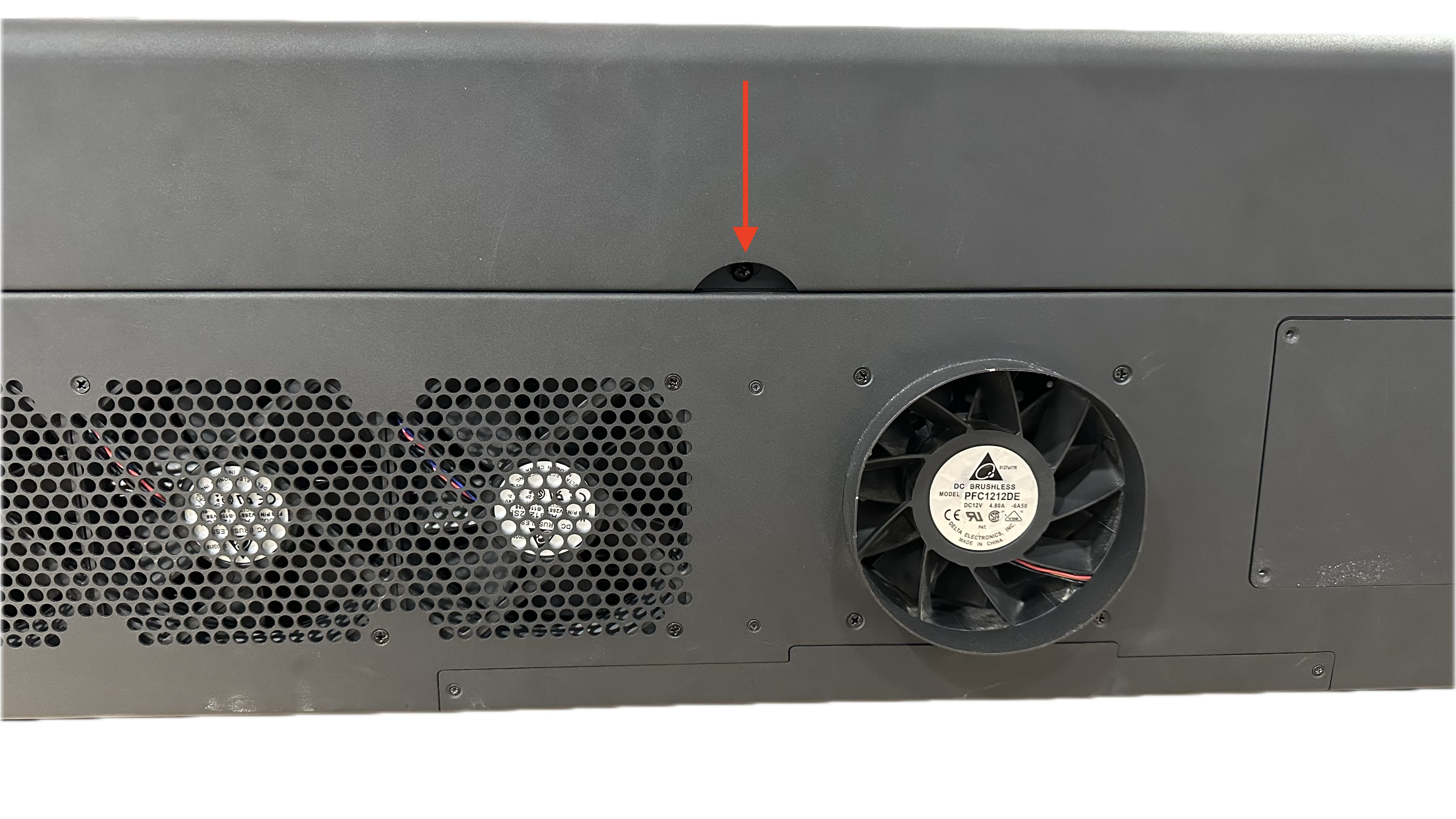

Irrota takakannen ruuvi ruuvimeisselillä ja nosta kansi pois.

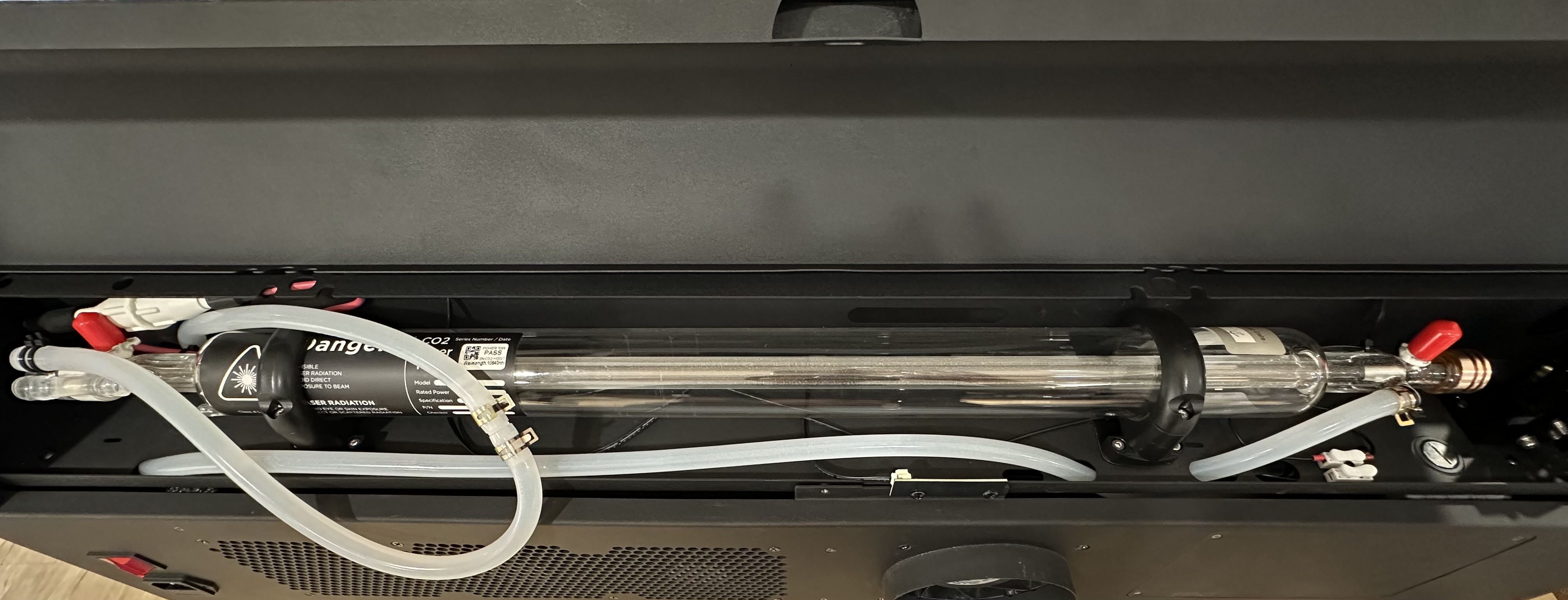

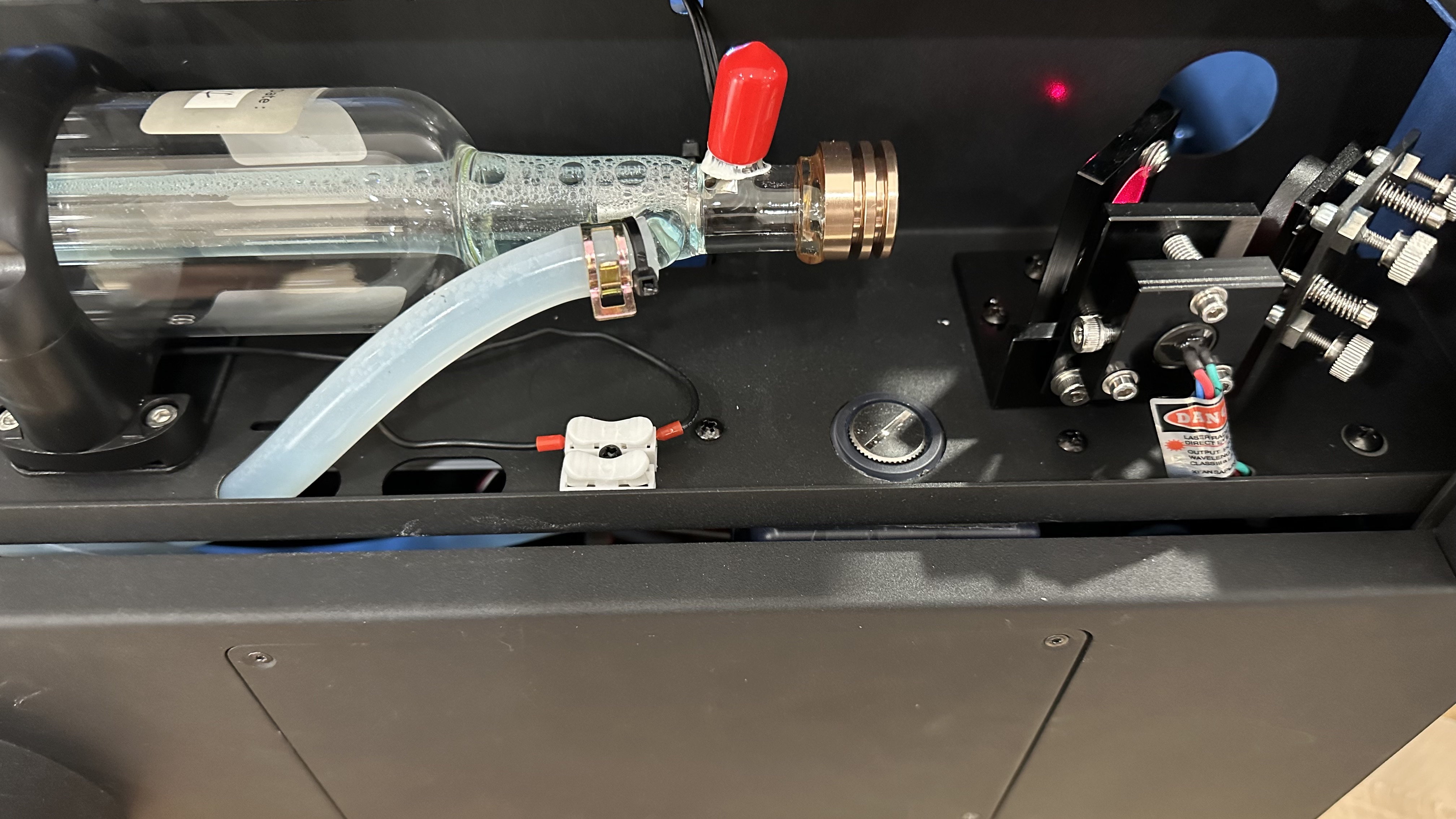

Laserputkella on kaksi päätä: korkeajännitepuoli on lähellä näyttöä ja matalajännitepuoli lähellä heijastinpeiliä.

Vaihe 2 - Irrota laserputken johdot

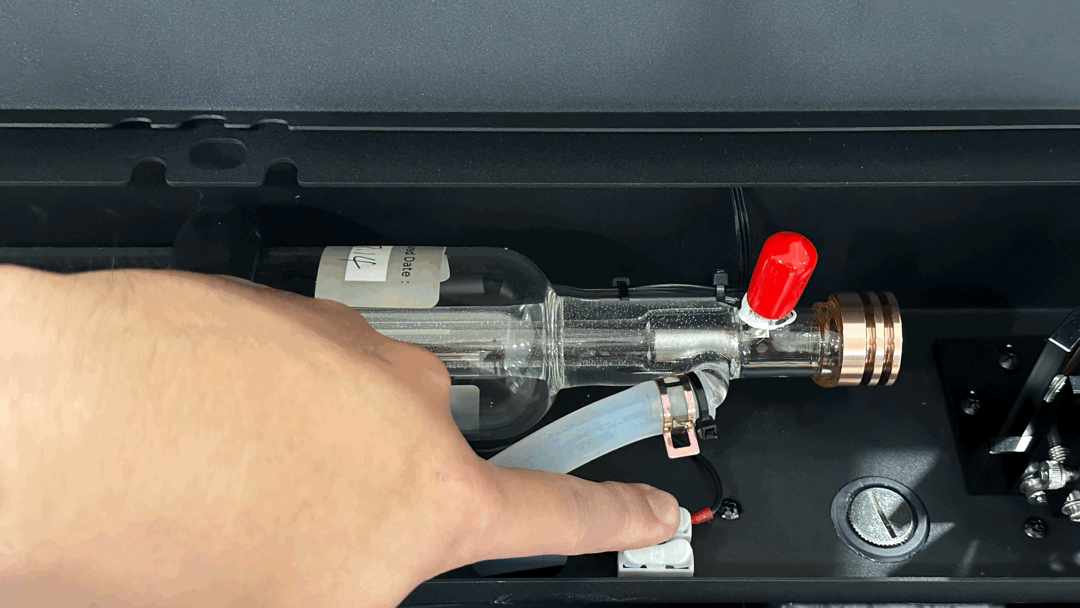

(Ohita tämä vaihe, jos et siirrä putkea.)Paina valkoista liitintä ja vedä maadoitusjohto ulos. 移除地線.gif

Vaihe 3 - Irrota laserputken pidikkeet

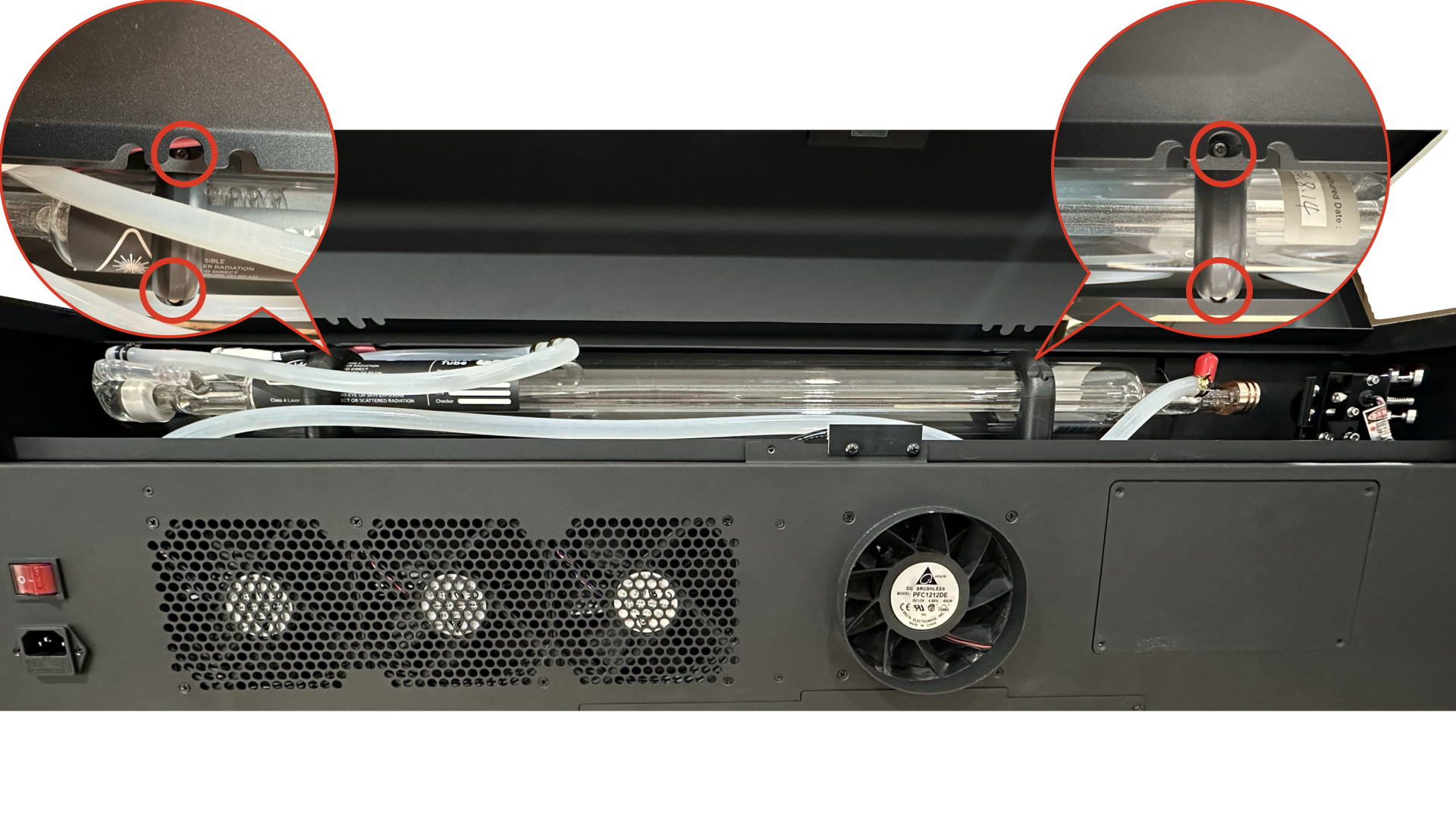

(Ohita tämä vaihe, jos et siirrä putkea.)Löysää yhteensä 4 ruuvia laserputken pidikkeistä 3 mm:n kuusiokoloavaimella (kuva alla).

Vaihe 4 - Irrota laserputki veden tyhjentämiseksi

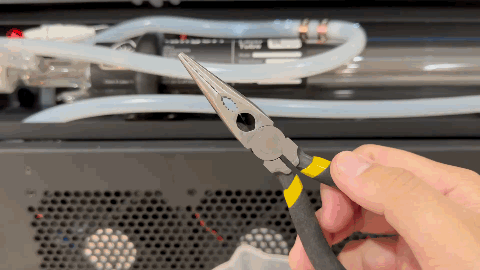

a. Vedä letku ulos > Siirrä molemmat putkikiinnikkeet pois letkun liittimestä kärkipihdeillä > Irrota liitin toisesta letkusta ja aseta letku välittömästi vesisäiliöön 移除水管.gif

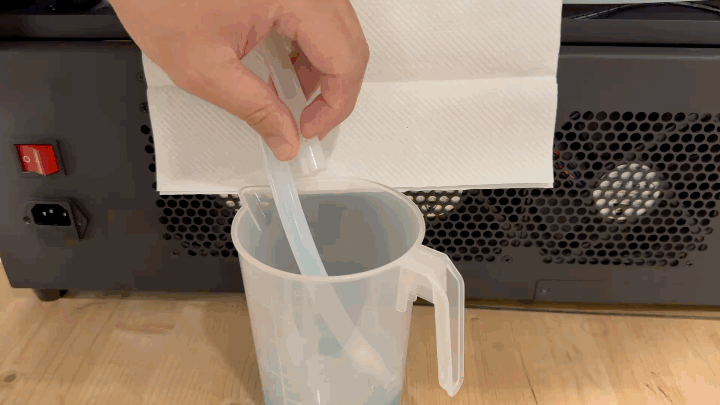

b. Nosta laserputkea tai puhalla letkun toiseen päähän tyhjentääksesi veden kokonaan.

Vaihe 5 - Aseta laserputki takaisin paikalleen ja kiinnitä letku

a. Aseta laserputki takaisin alkuperäiseen asentoonsa. (Ohita tämä vaihe, jos et siirtänyt putkea.)

⚠️ Vältä koneen osien joutumista kosketuksiin veden kanssa. Jos vettä vuotaa tai roiskuu, anna koneen kuivua täysin ennen käynnistämistä.

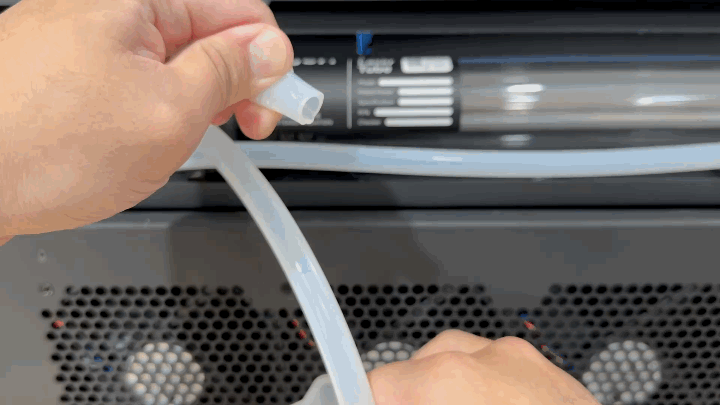

b. Aseta liitin molempiin letkuihin > Siirrä molemmat kiinnikkeet lähemmäksi toisiaan vuotojen estämiseksi.

Vaihe 6 - Kytke laserputken maadoitusjohto

(Ohita tämä vaihe, jos et siirrä putkea.)Matalajännitepuolelle > Paina valkoista liitintä alas ja aseta maadoitusjohto > Vapauta valkoinen liitin > Vedä maadoitusjohtoa varovasti varmistaaksesi, että se on kunnolla kiinni.

Vaihe 7 - Kiinnitä laserputken pidikkeet

(Ohita tämä vaihe, jos et siirrä putkea.)Varmista, että laserputken ja säteenyhdistimien välinen etäisyys on noin 35 mm.

Vaihe 8 - Virtajohto ja käynnistys

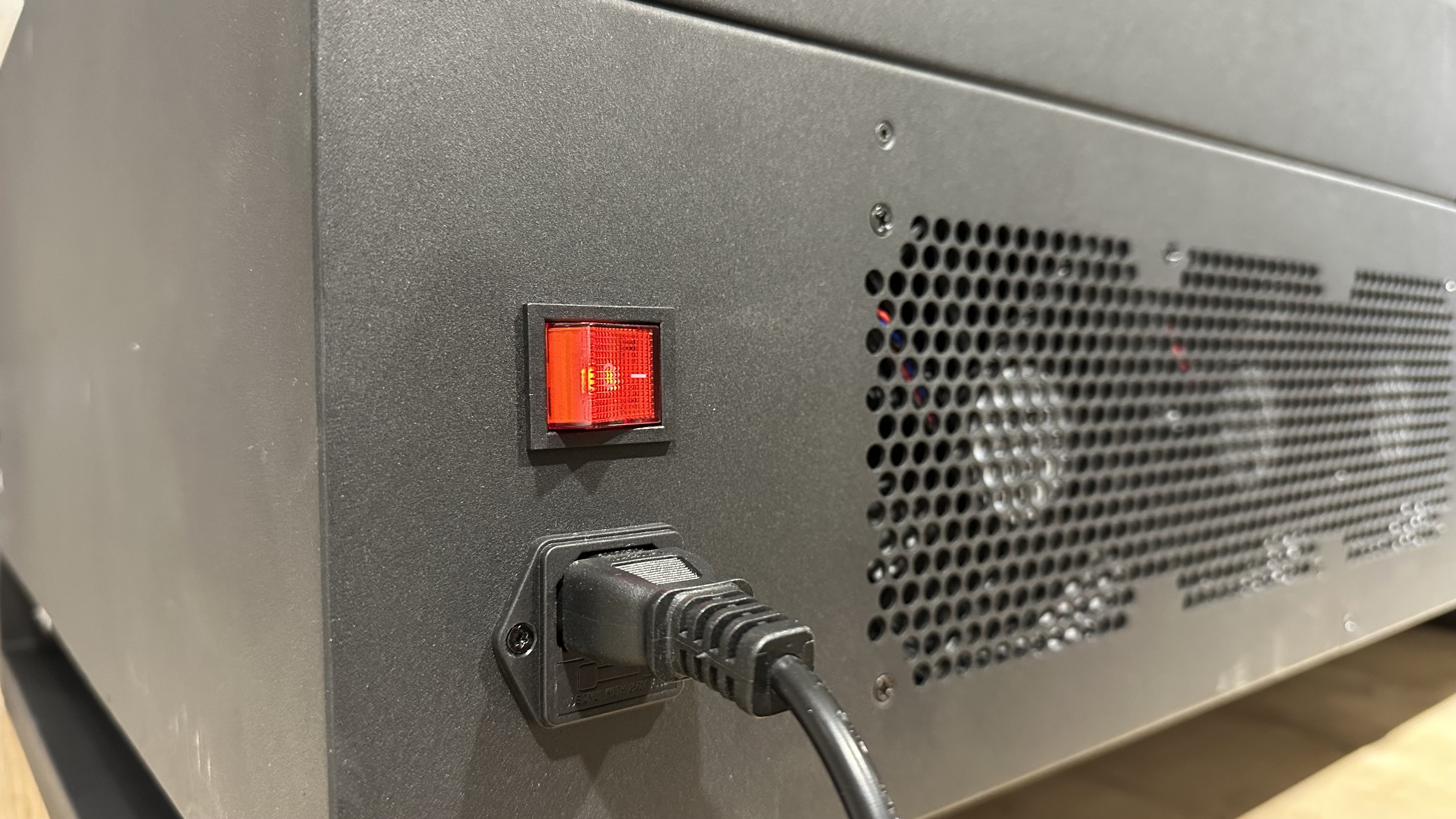

Kytke virtajohto ja käynnistä kone. 開機.jpeg

Vaihe 9 - Vesipumpun irrottaminen

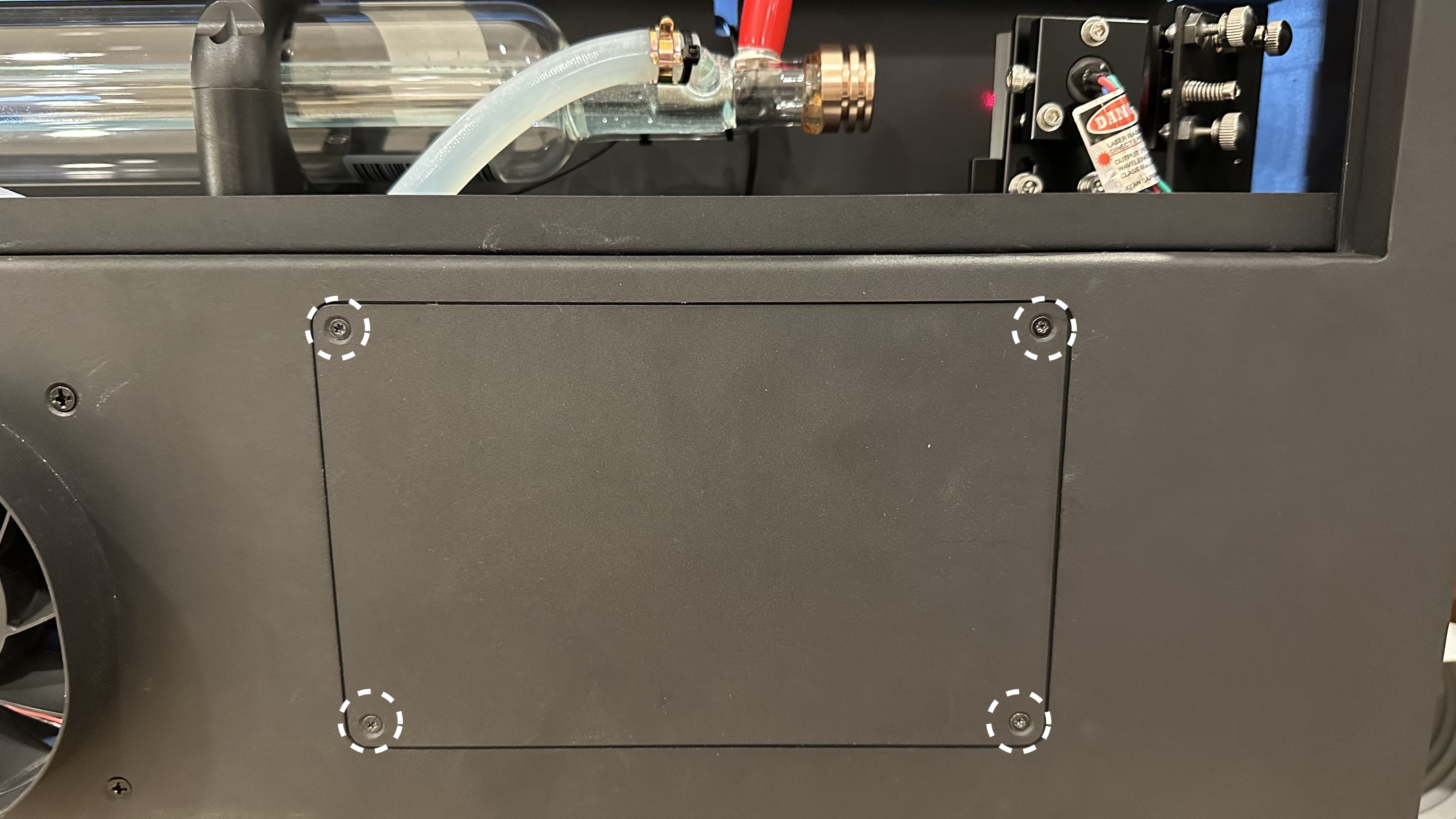

Irrota takana oleva neliölevy Torx-ruuvimeisselillä tarkastaaksesi säiliön vedenpinnan tason.

Vaihe 10 - Veden täyttö

Huomaa: Täyttöön tarvitaan 400 ml tislattua tai puhdasta vettä.

a. Avaa pumpun korkki kaksipäisellä avaimella.
b. Aseta suppilo paikalleen.
c. Kaada vettä hitaasti, kunnes säiliö on puoliksi täynnä.
d. Sulje pumpun korkki.
e. Siirry "Ylläpitotilaan" ja odota, kunnes kotiutuminen on valmis. Paina sitten "Pumppu"-painiketta käynnistääksesi vesipumpun.
f. Kun vesisäiliön vedenpinta laskee, paina "Pumppu"-painiketta uudelleen sammuttaaksesi pumpun ja lisää vettä, kunnes säiliö on 80 % täynnä.
g. Toista edellinen vaihe, kunnes vesi pysyy 80 % tasolla eikä enää vähene.

Vaihe 11 - Levyn asentaminen takaisin

Kiinnitä levy takaisin kiristämällä nämä neljä ruuvia Torx-ruuvimeisselillä.
