4-16 Edistynyt kameran kalibrointi

 Varmista, että Beam Studio ja Beambox II laiteohjelmisto ovat päivitetty uusimpaan versioon.

Kuvaus

Tämä artikkeli opastaa sinut edistyneen kameran kalibroinnin suorittamisessa.

Milloin edistynyt kameran kalibrointi on tarpeen
1. Kun järjestelmä on asennettu uudelleen.
2. Kun kameramoduuli on vaihdettu.

Vaihe 1 - Tarkista Beam Studion ja laiteohjelmiston versioVaihe 2 - Valmistele kalibrointilevy

Vaadittu ohjelmistoversio: Beam Studio 2.4.4 tai uudempi.

Vaadittu laiteohjelmistoversio: 6.0.6 tai uudempi.

Vaihe 2 - Valmistelu

Tarvittavat materiaalit:

1. A4-kokoinen valkoinen paperi tai samankokoinen vaaleansävyinen puulevy.
2. Lataa shakkilauta ja tulosta se toiselle A4-kokoiselle valkoiselle paperille.
   Varmista, että tulostuksen skaalaus on 100 % ja että tulostetun shakkilaudan ruudut ovat kooltaan 1x1 cm.
   Kiinnitä shakkilauta tukevalle, tasaiselle alustalle, kuten puulle tai akryylille, välttääksesi epätasaisuudesta johtuvat kalibrointiongelmat.

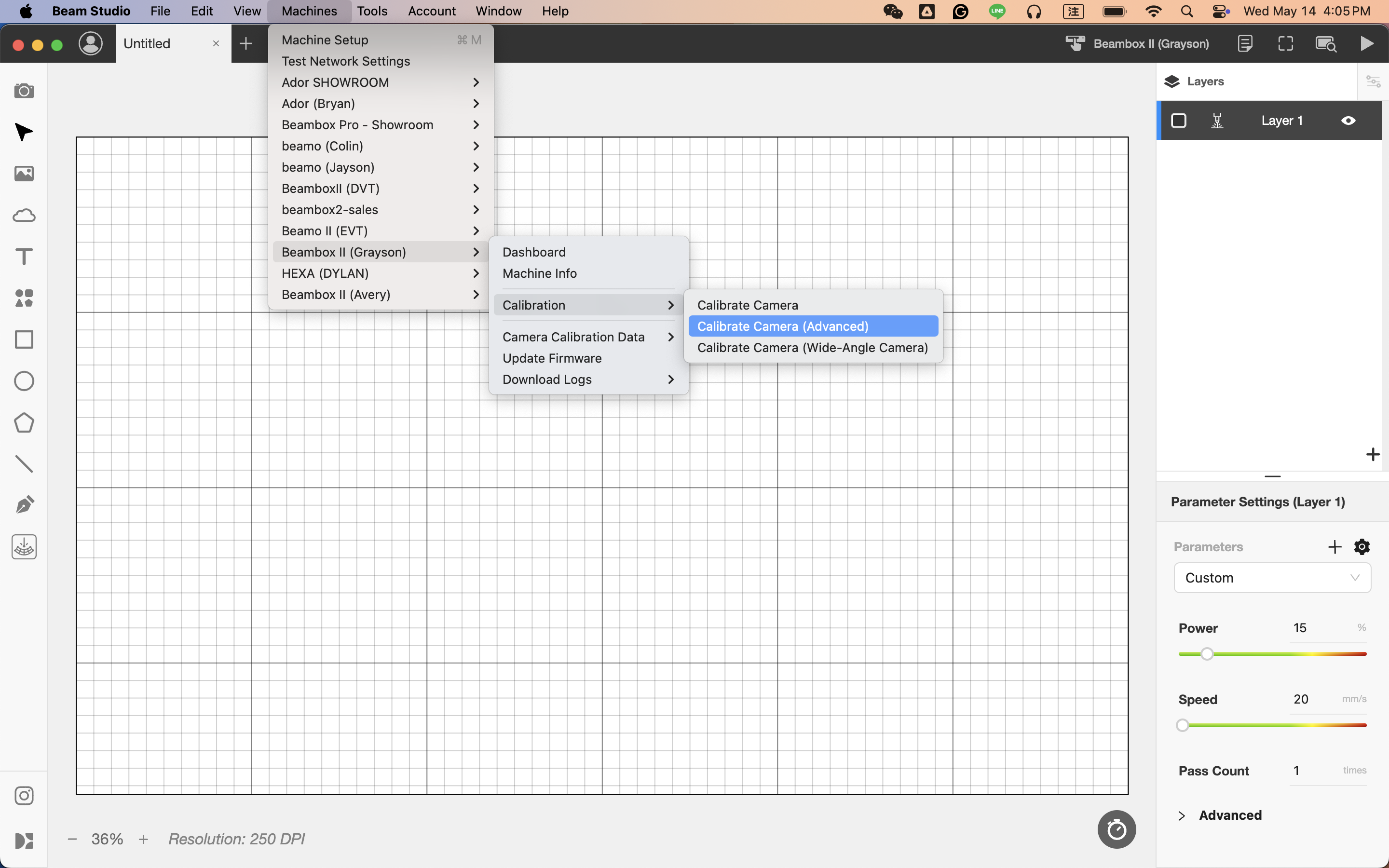

Vaihe 3 - Suorita edistynyt kameran kalibrointi

Valitse käytettävän laitteen nimi ja napsauta "Kalibroi kamera (edistynyt)".

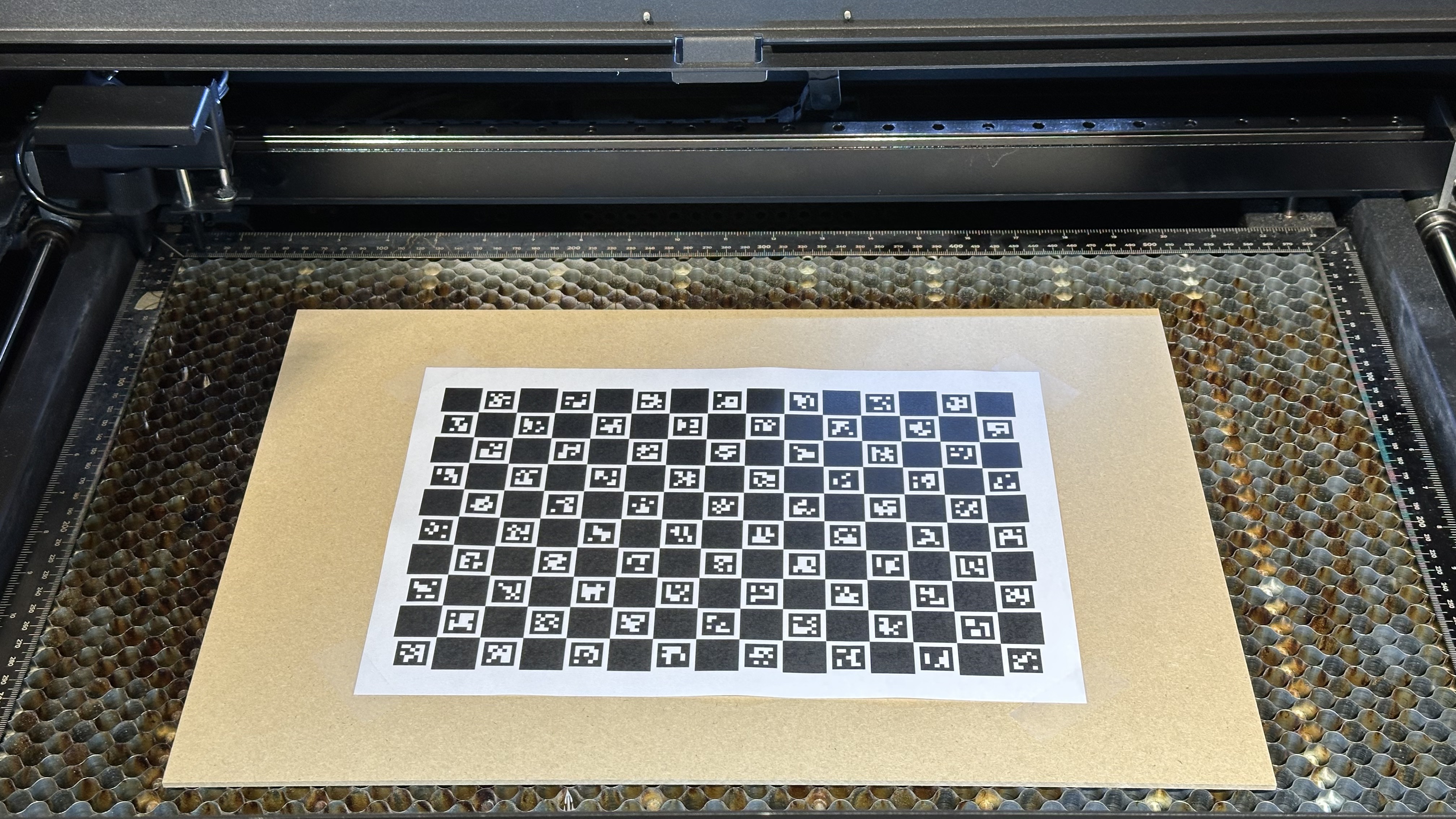

Vaihe 4 - Aseta shakkilauta

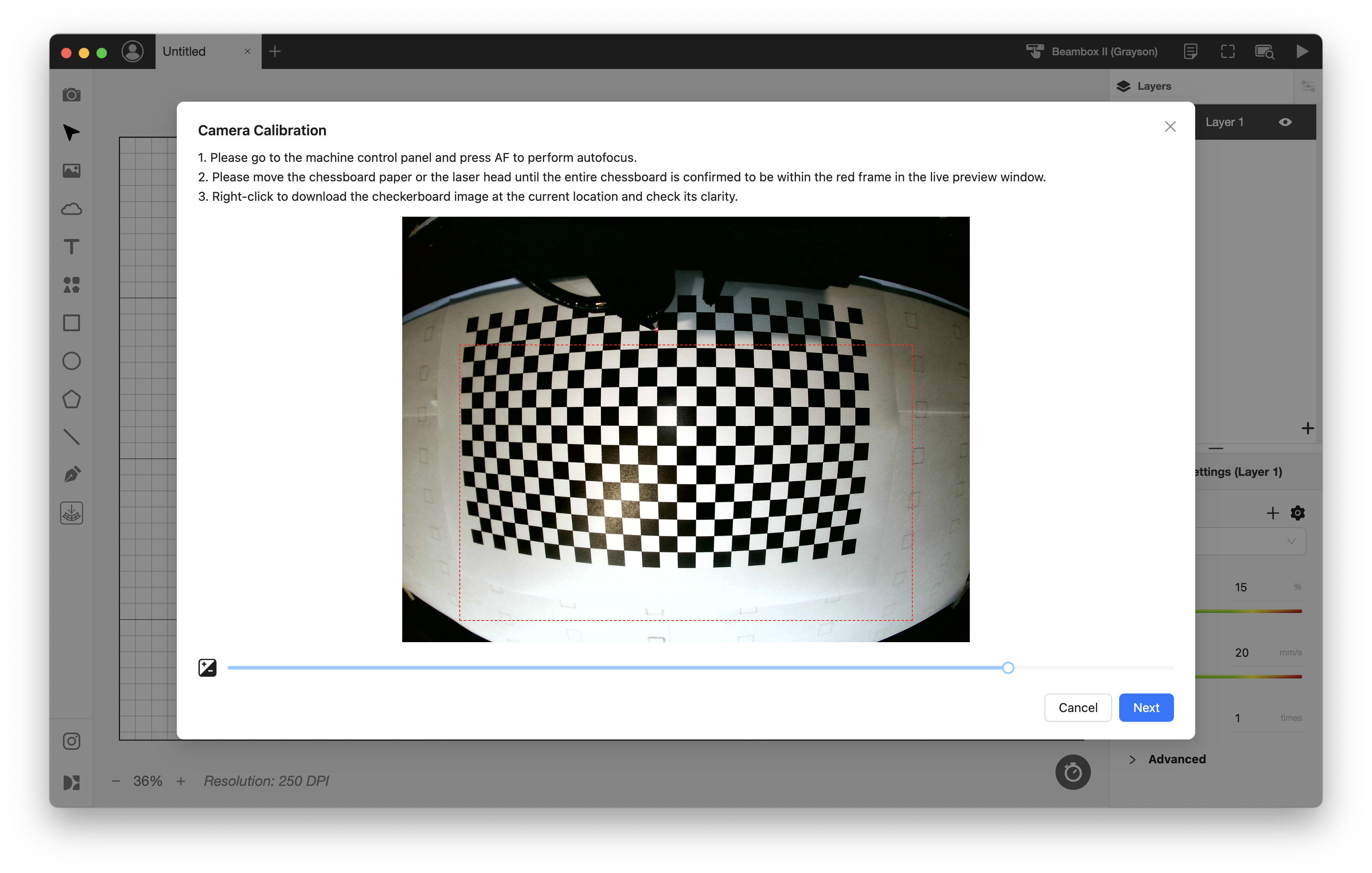

Vaihe 5 - Siirrä shakkilauta punaiseen neliöön

Kun olet siirtänyt shakkilaudan punaiseen neliöön, napsauta "Seuraava" kalibroidaksesi.

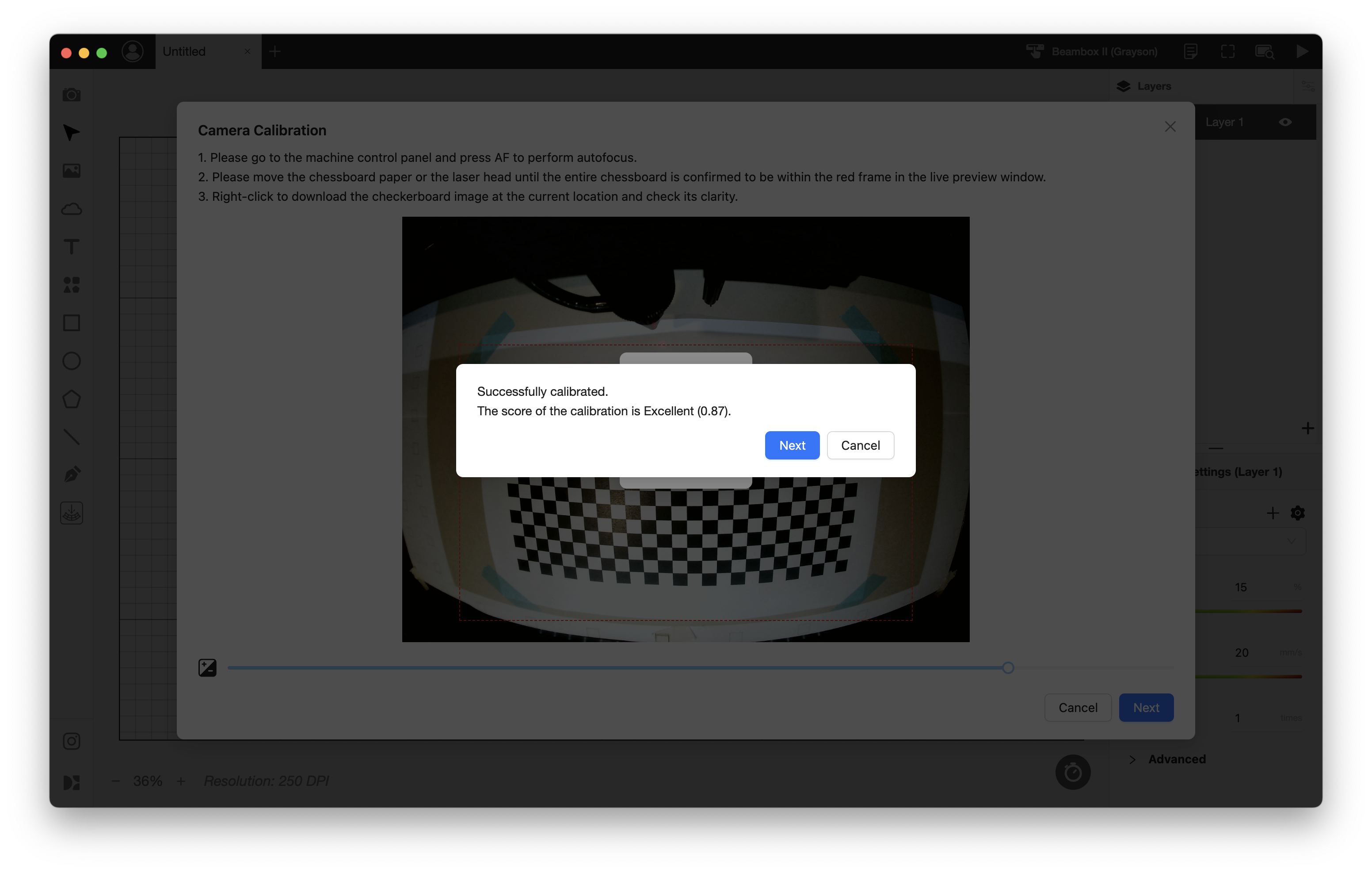

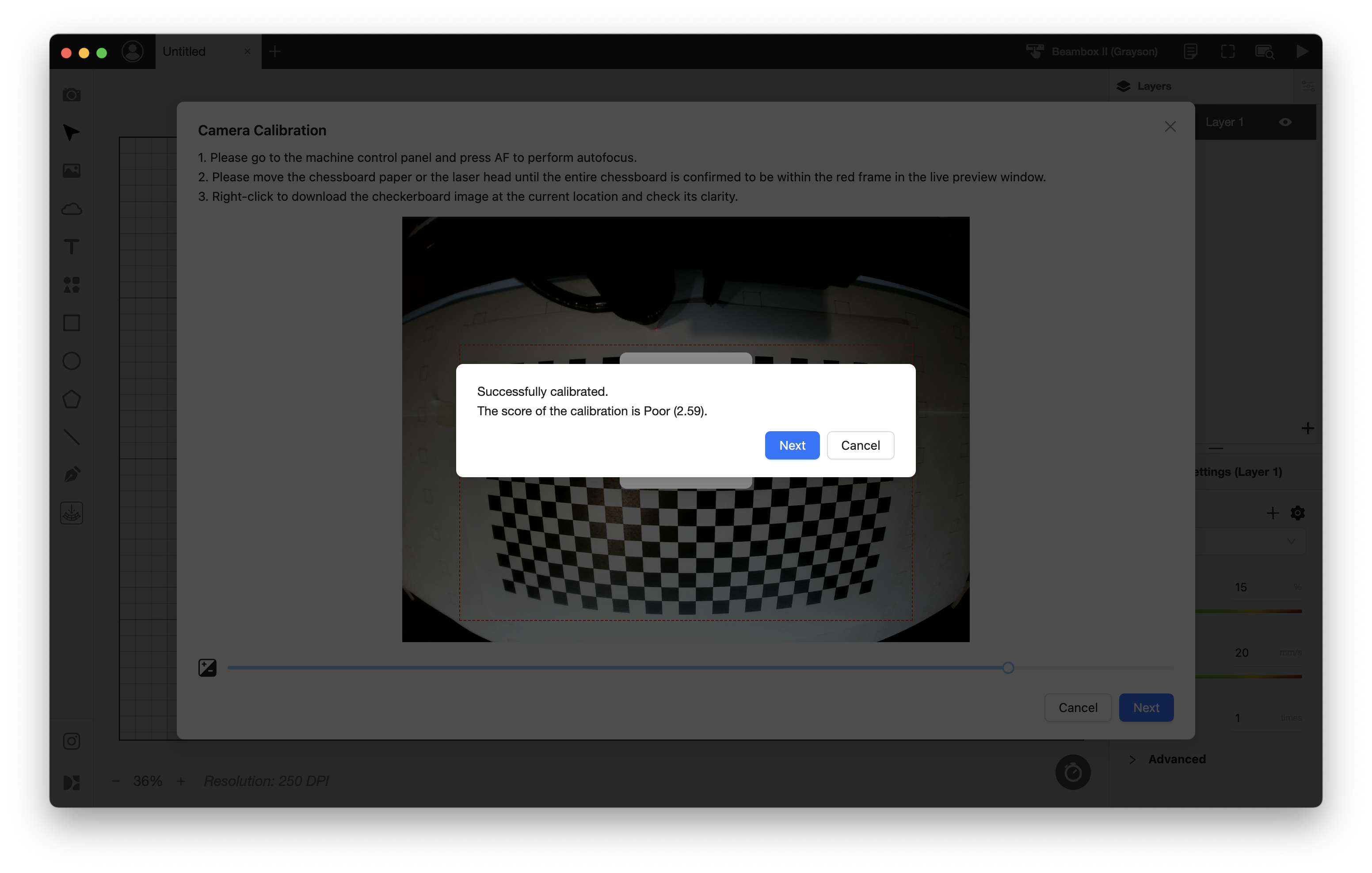

Vaihe 6 - Tarkista tulos

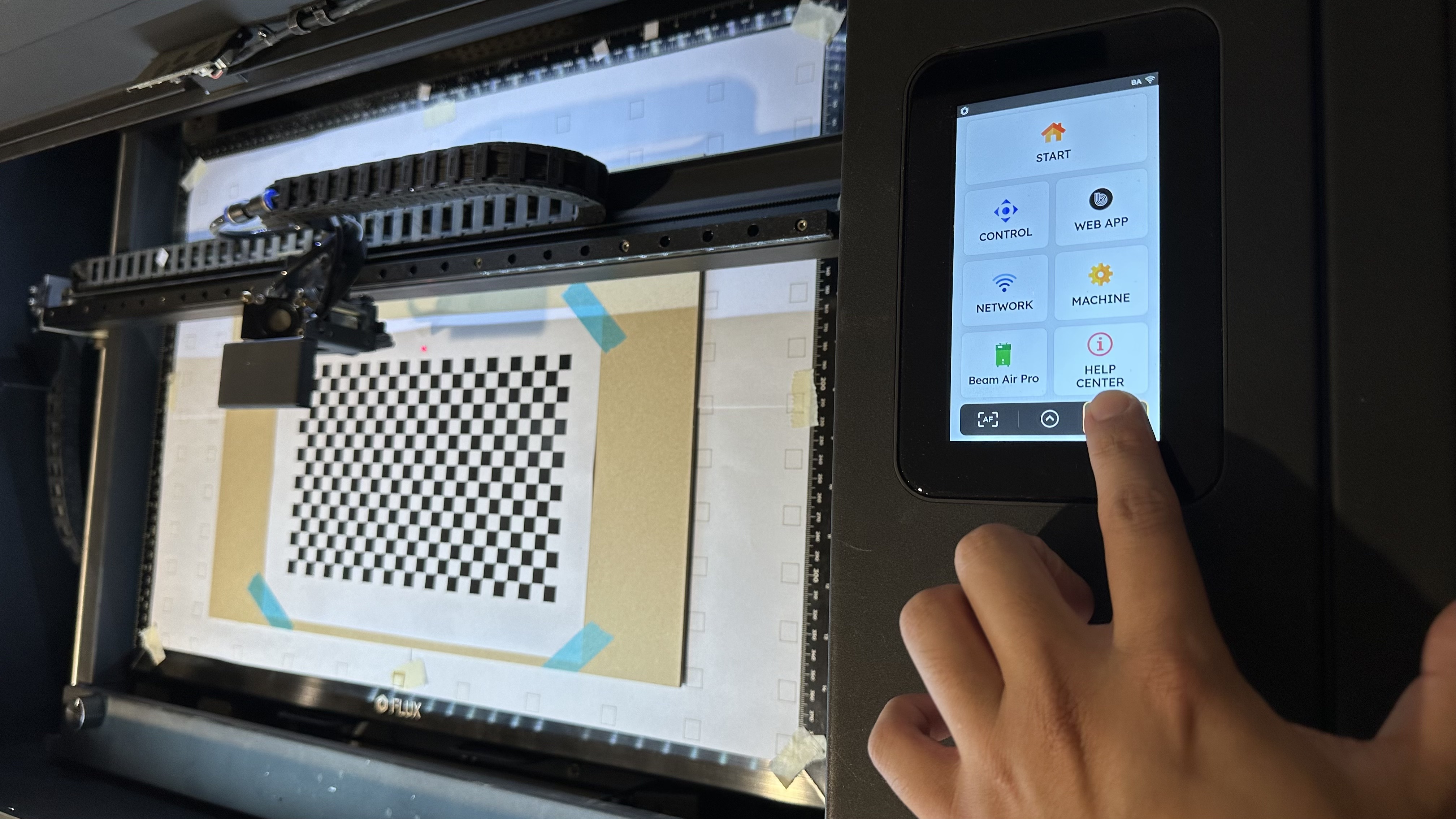

Jos tulos on heikko, yritä siirtää levyjä alaspäin ja kalibroi uudelleen, kunnes tulos on Erinomainen.

Vaihe 7 - Aseta valkoinen paperi

Aseta puhdas A4-kokoinen valkoinen paperi työskentelyalueen keskelle ja kiinnitä se teippaamalla kaikki neljä kulmaa.

Vaihe 8 - Kalibrointikuvan piirtäminen

Napsauta "ALOITA KAIVERRUS" piirtääksesi kalibrointikuvan.

Vaihe 9 - Kohdista merkintäpisteet

Lähennä, loitonna ja säädä kuvan valotusta kohdistamalla punaiset merkintäpisteet tarkasti piirrettyjen kahdeksan pisteen kanssa.

Jos merkintäpisteet näyttävät olevan valkoisen paperin ulkopuolella, kuten alla olevassa kuvassa, noudata näitä ohjeita niiden säätämiseksi.

a. Vedä kuvakehystä keskittääksesi piirretyn 8 pisteen kuvion ja ota kuva uudelleen.

b. Säädä kaikki kohdistuspisteet manuaalisesti.
Katso kohdistuspisteiden järjestys seuraavasti:

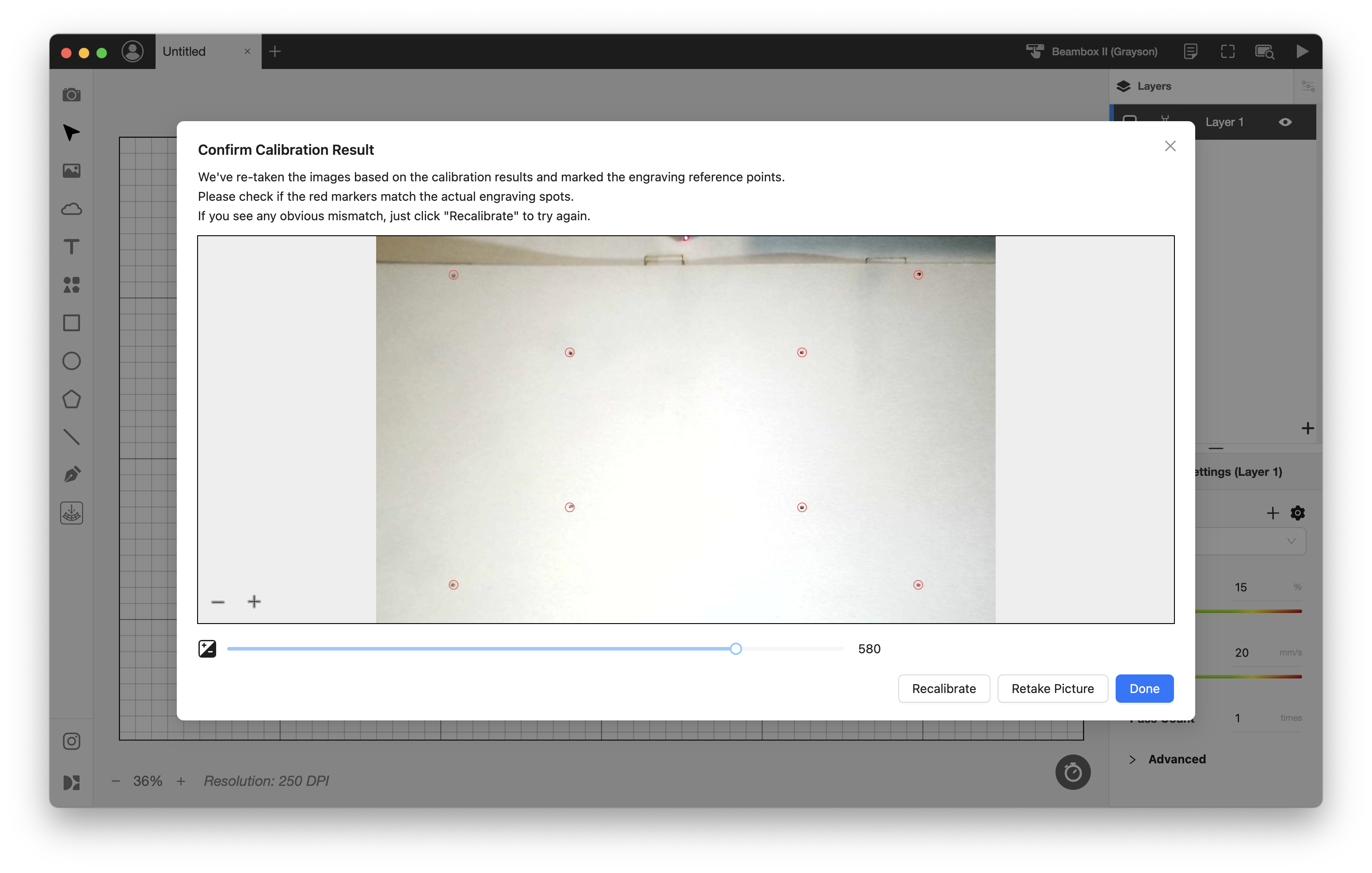

Vaihe 10 - Vahvista kalibrointitulos
