Jos sinut ohjataan tähän oppaaseen, se tarkoittaa, että 3. peilin pystysuuntaista rataa ei voida kohdistaa tai olet vaihtanut laserputken, 2. peilin pidikekokoonpanon tms.
Tässä oppaassa käsitellään seuraavat edistyneet säädöt.
Vaakasuora linja 2. peilistä 3. peilin sisääntuloon.
Pystysuora linja 2. peilistä 3. peilin sisääntuloon.
Pystysuora rata 3. peilistä työtasolle.
Ennen aloittamista
Varmista, että 1. ja 2. peilin välinen rata sekä 2. ja 3. peilin välinen rata on kohdistettu oikein. Muussa tapauksessa tämän sivun vaiheet heikentävät optista rataa.
Katso tämä artikkeli, 4-10 Optisen radan säätö, kohdat Vaihe 1 - Vaihe 7.1 varmistaaksesi, että mainitut radat on kohdistettu oikein.
Vaihe 1

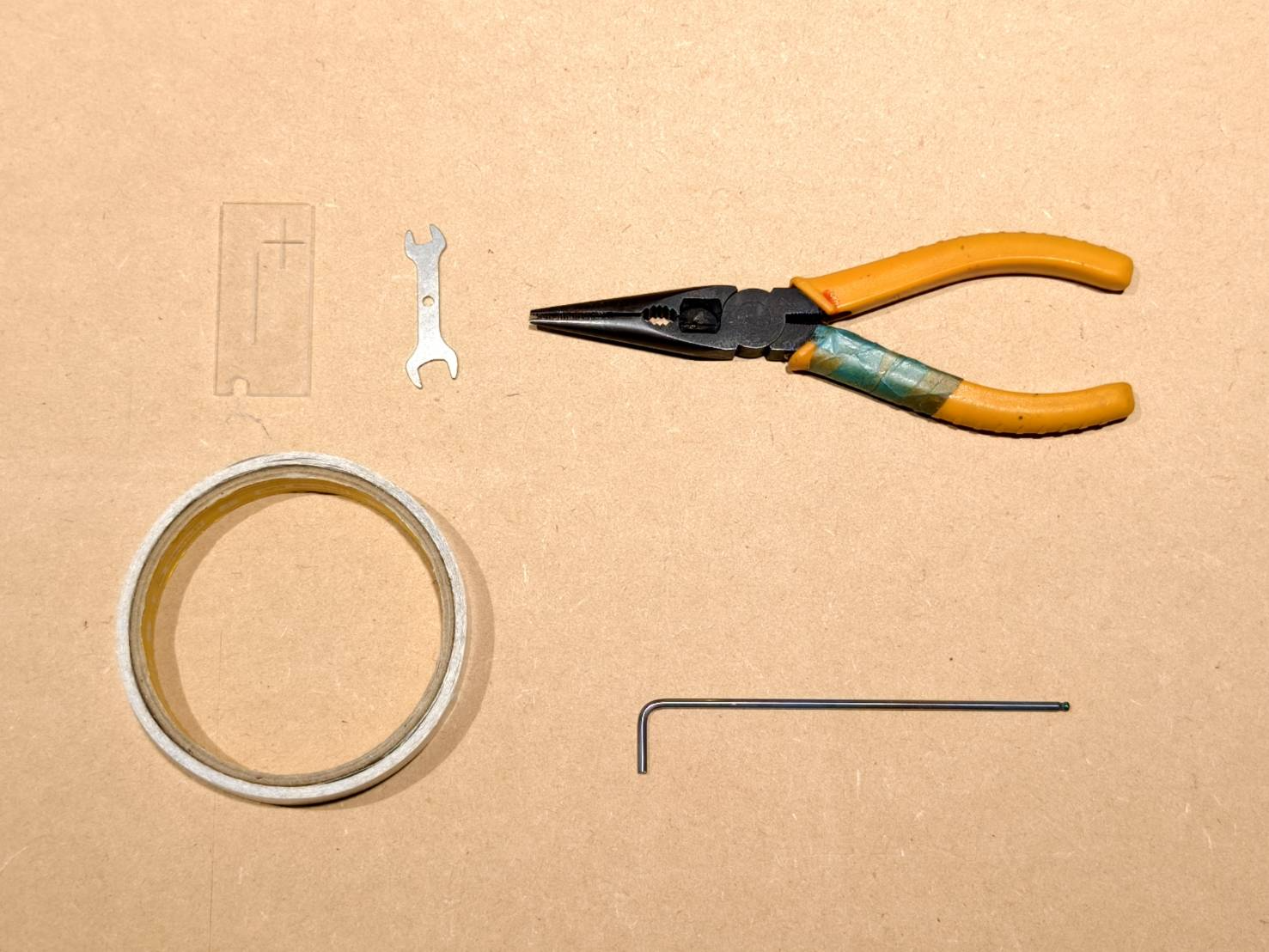

Valmistele seuraavat työkalut.
OPA-työkalu
Kaksipääavain
Pihdit
Kaksipuolinen teippi
2,5 mm kuusiokoloavain
Vaihe 2

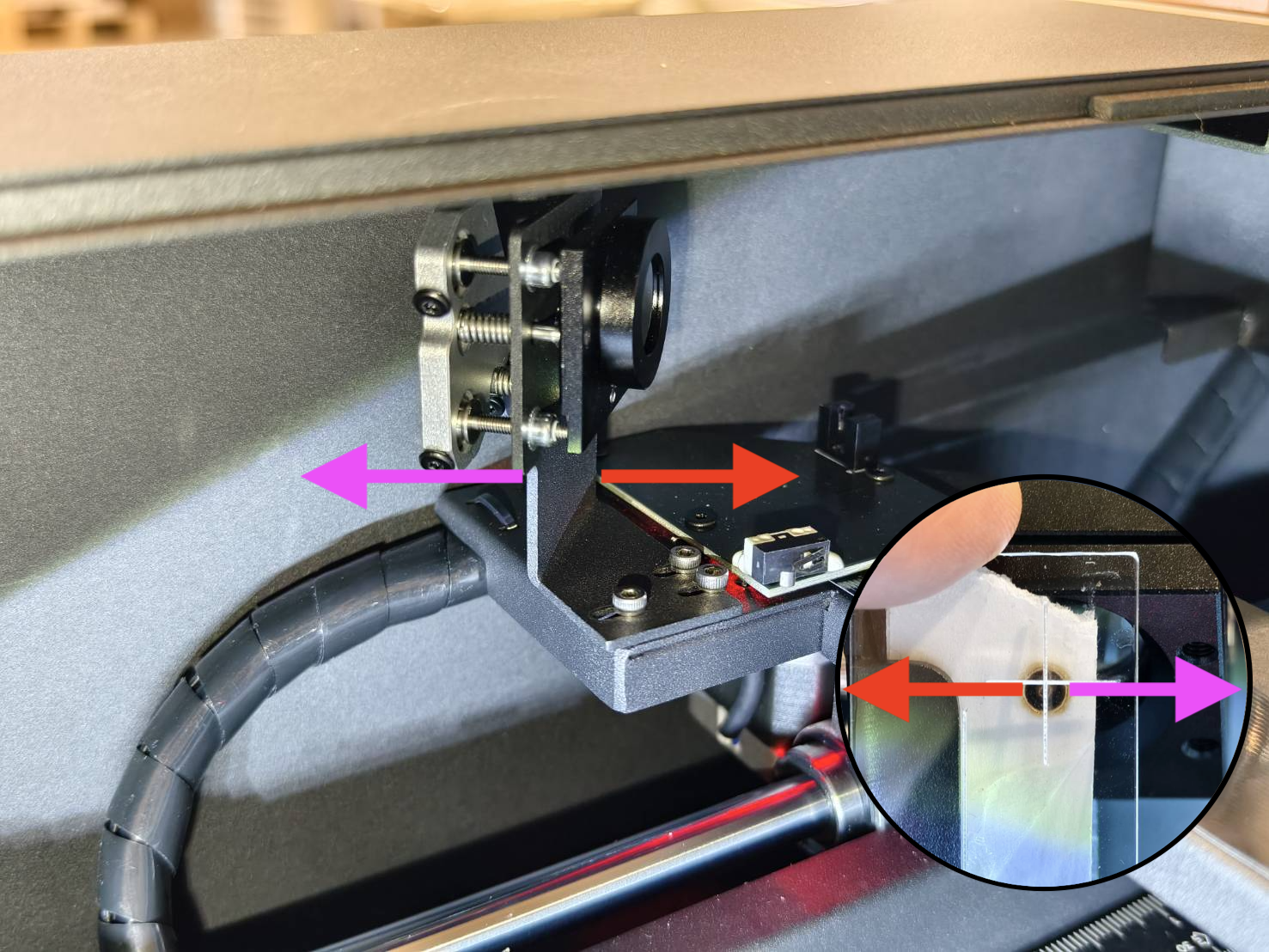

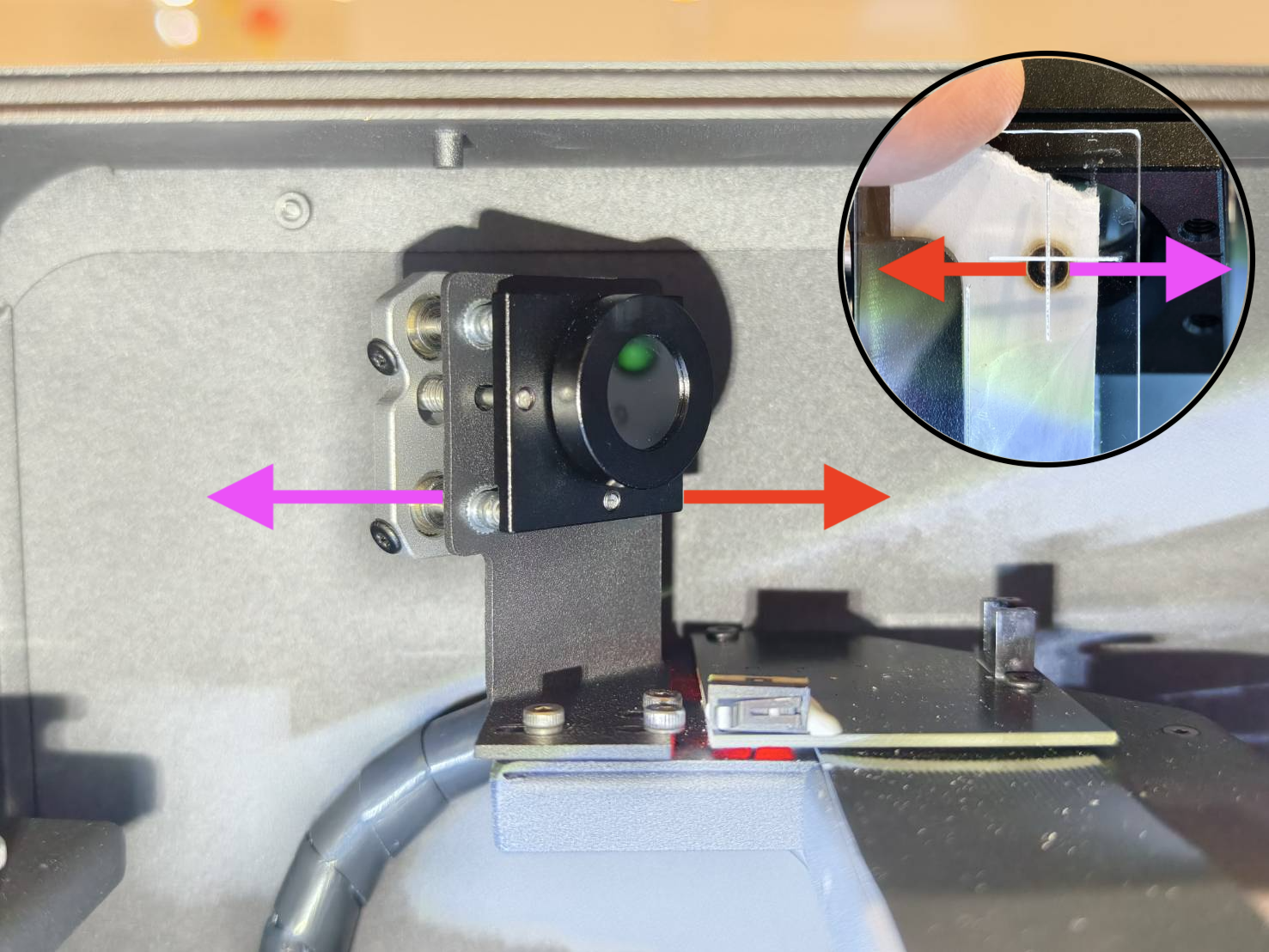

Käytä OPA-työkalua varmistaaksesi, että piste on kohdistettu 3. peilin sisääntuloaukon keskelle. Tässä vaiheessa opit tarkistamaan säteen pystysuoran kohdistuksen 3. peilin sisääntuloaukossa OPA-työkalun avulla.

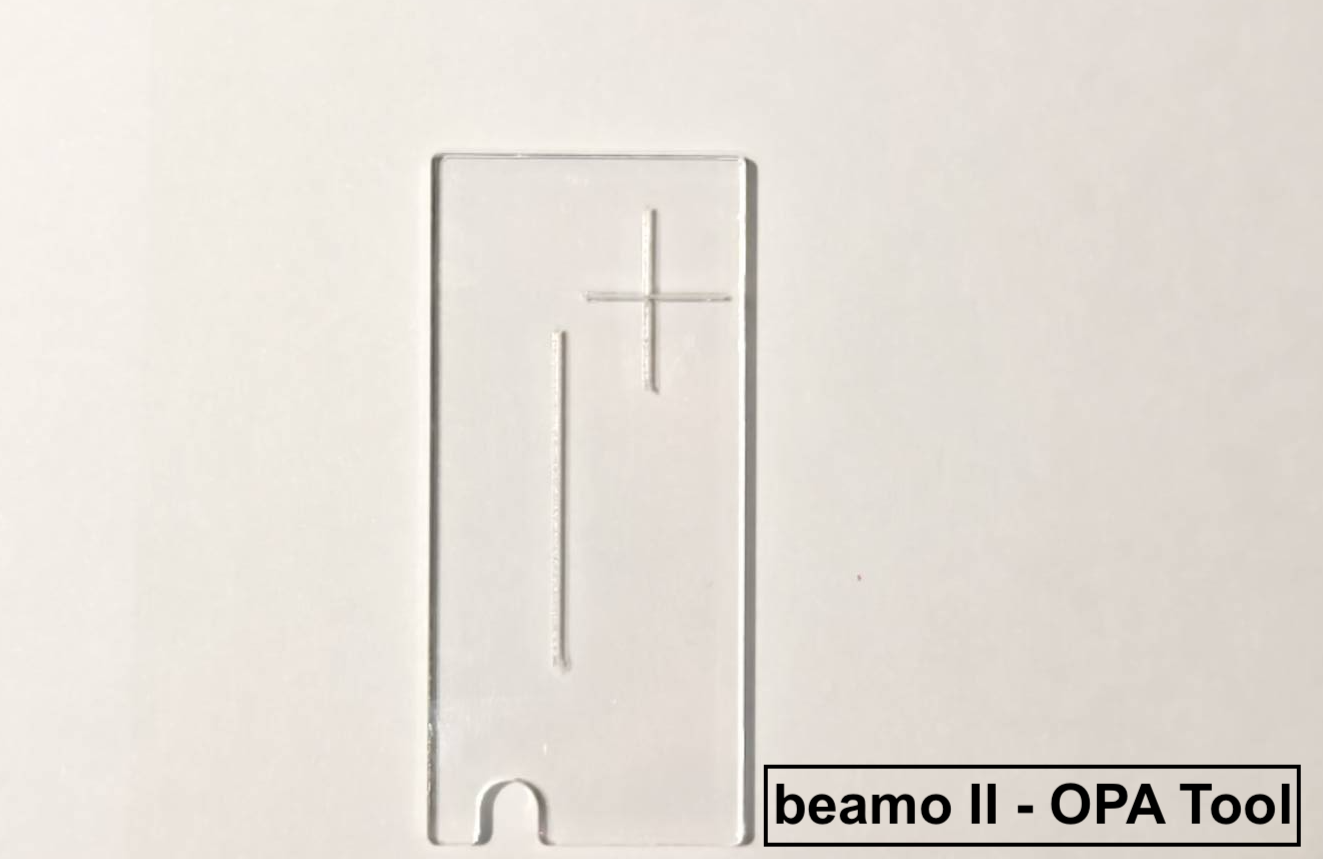

Käytä linkkiä tiedoston lataamiseen ja käytä 3 mm:n läpinäkyvää akryyliä kaivertamiseen ja leikkaamiseen.

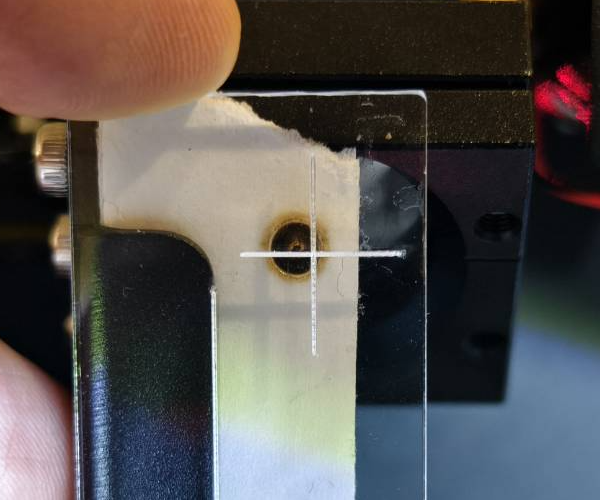

Työkalu asetetaan 3. peilin sisääntuloaukon ruuviin. Pidempi viiva vasemmalla kohdistetaan metalliosan reunaan.
Jos koneesi ei pysty leikkaamaan läpi missään kohdassa työalustaa, sinun on tehtävä väliaikainen työkalu. Katso ohjeesta, Väliaikaisen OPA-työkalun opas.

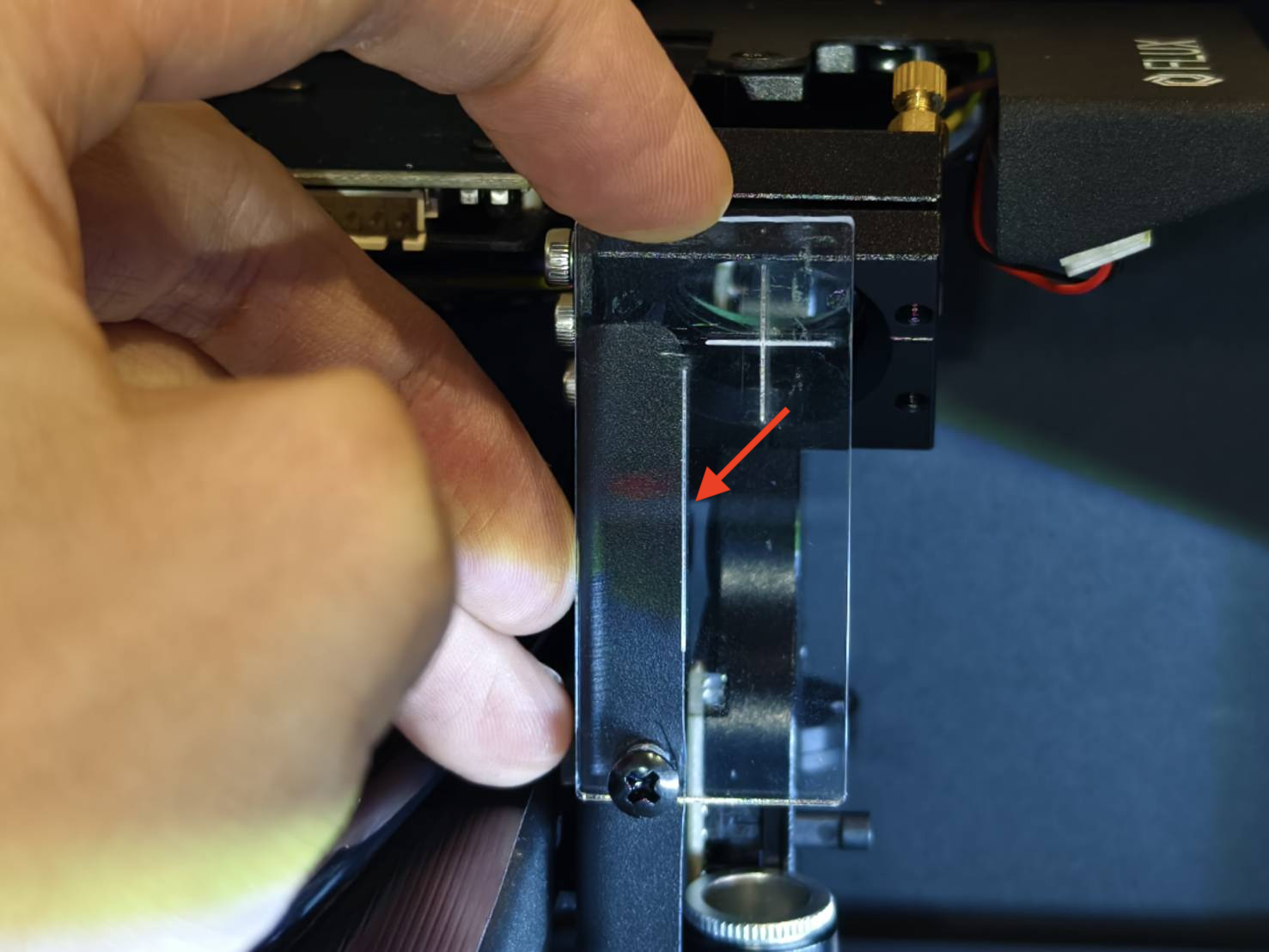

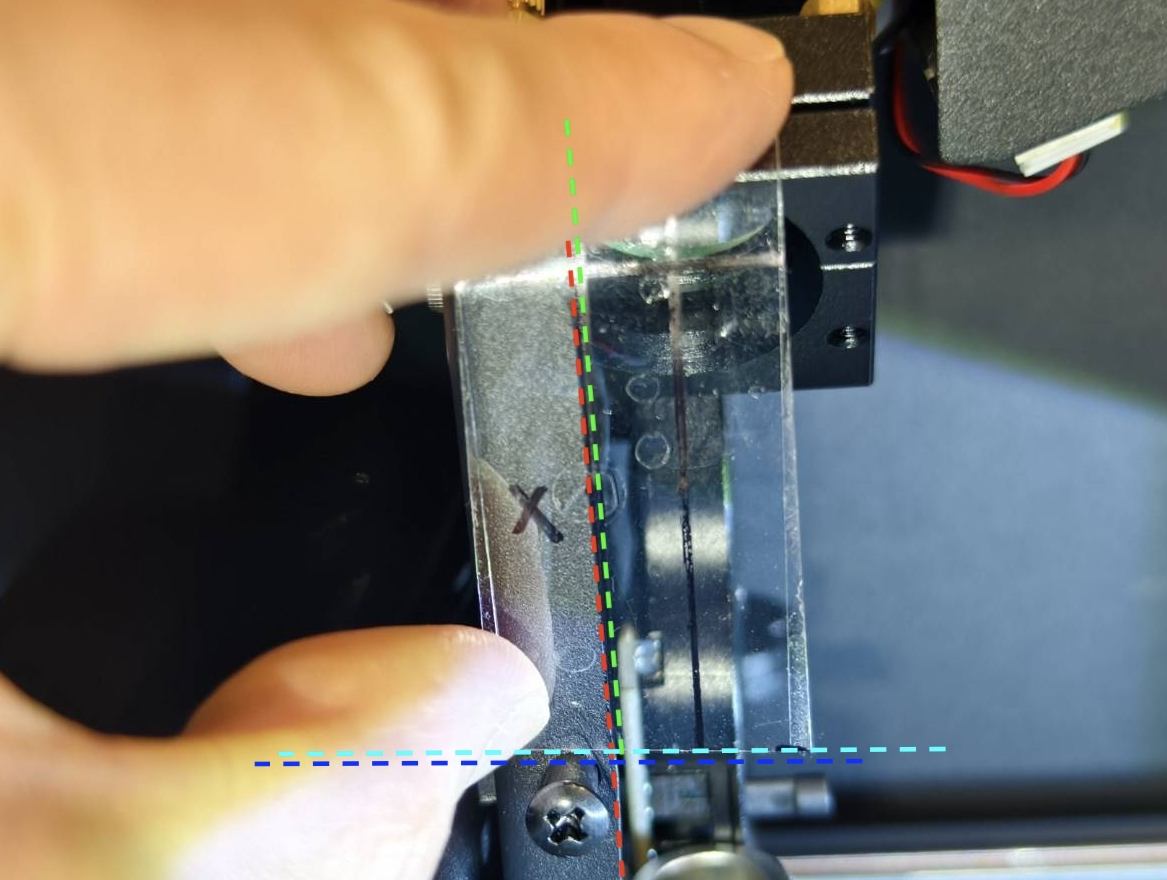

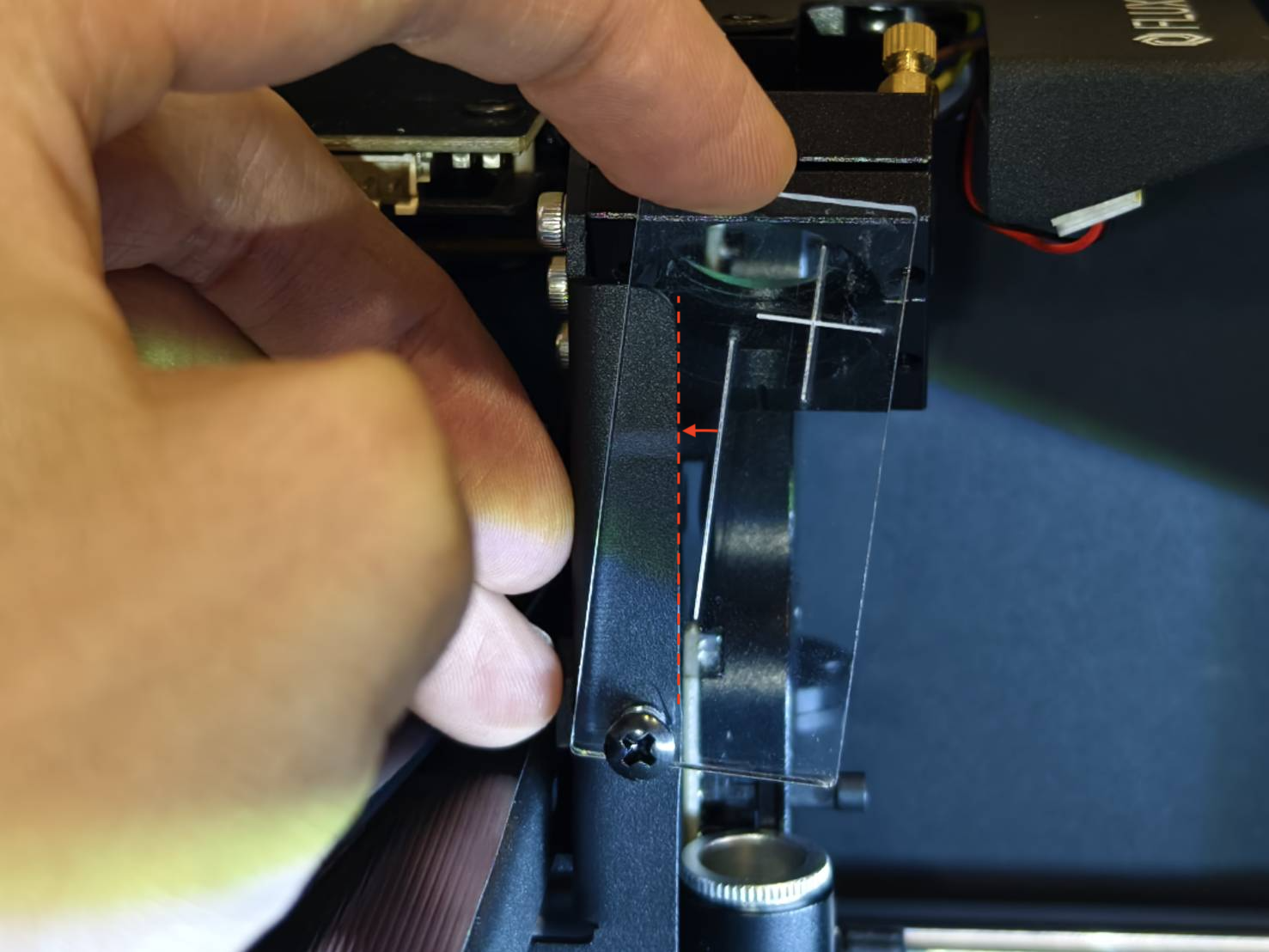

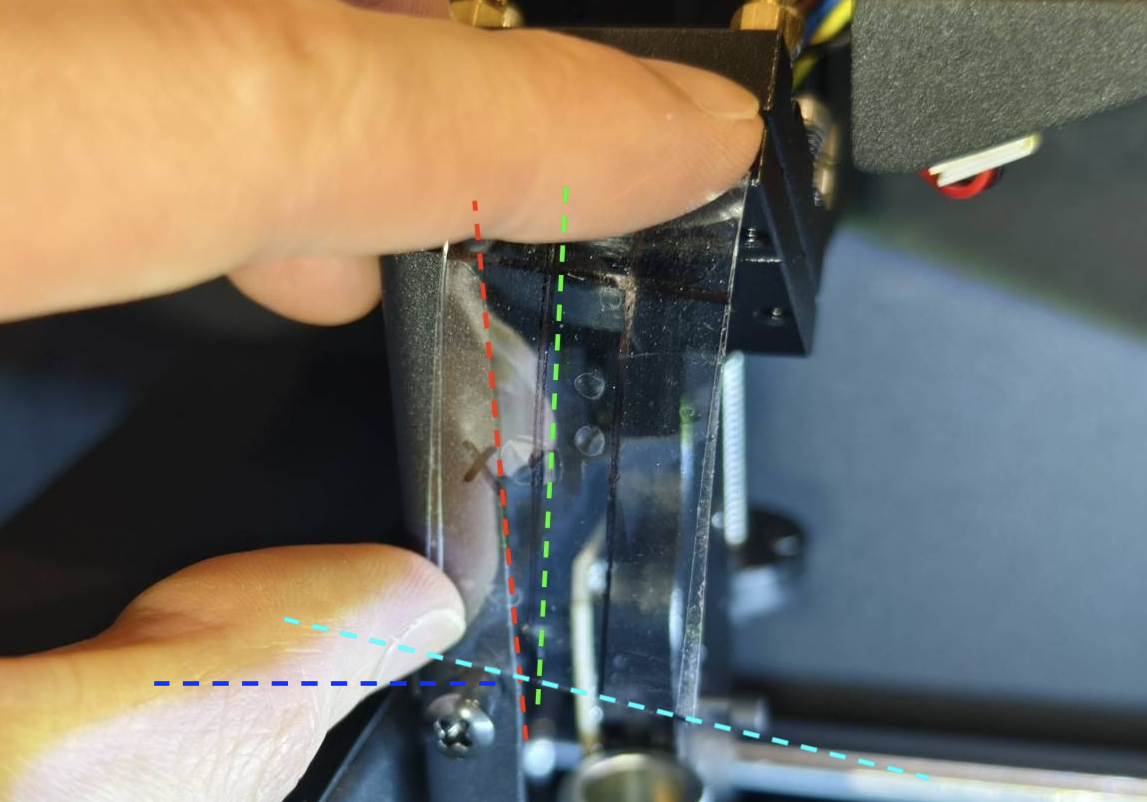

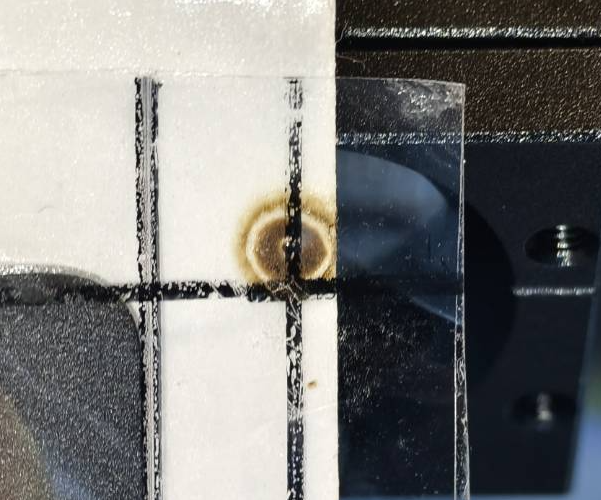

Työkalu asetetaan 3. peilin sisääntuloaukon ruuviin. "x"-merkitty puoli tulee vasemmalle puolelle ja 10 mm:n viiva kohdistetaan metalliosaan. Varmista, että työkalun pohja on ruuvin yläpinnalla.

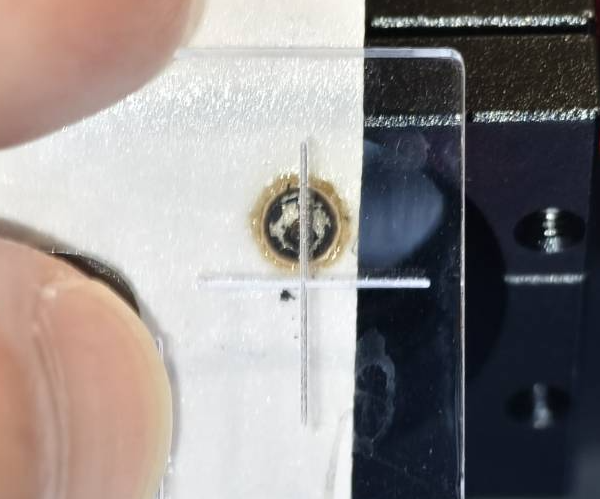

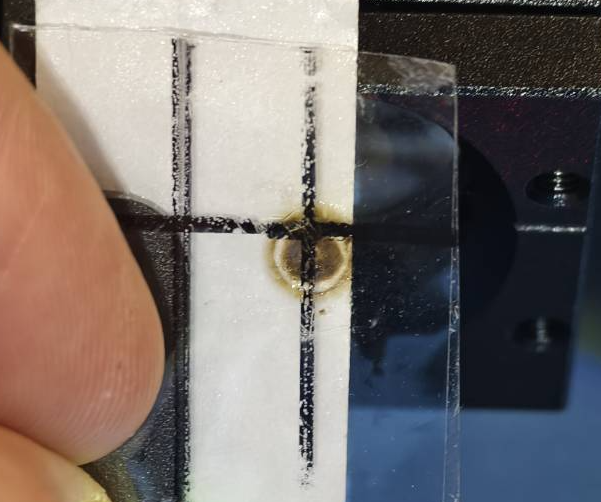

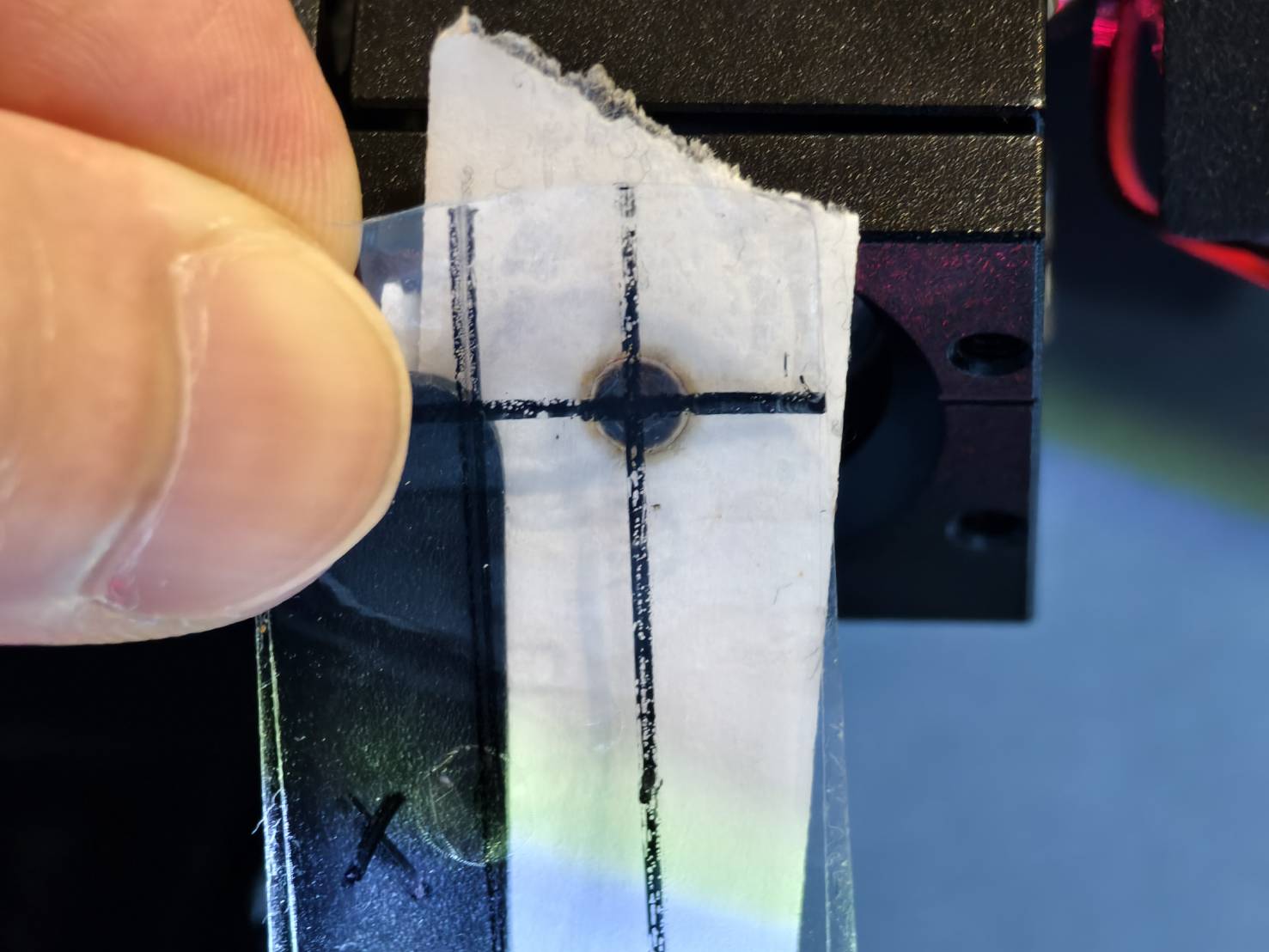

Kun sinulla on työkalu, siirrä laserpää keskelle ja tee 5 pulssia. Käytä työkalua tarkistaaksesi, onko piste lähellä pystyviivaa.

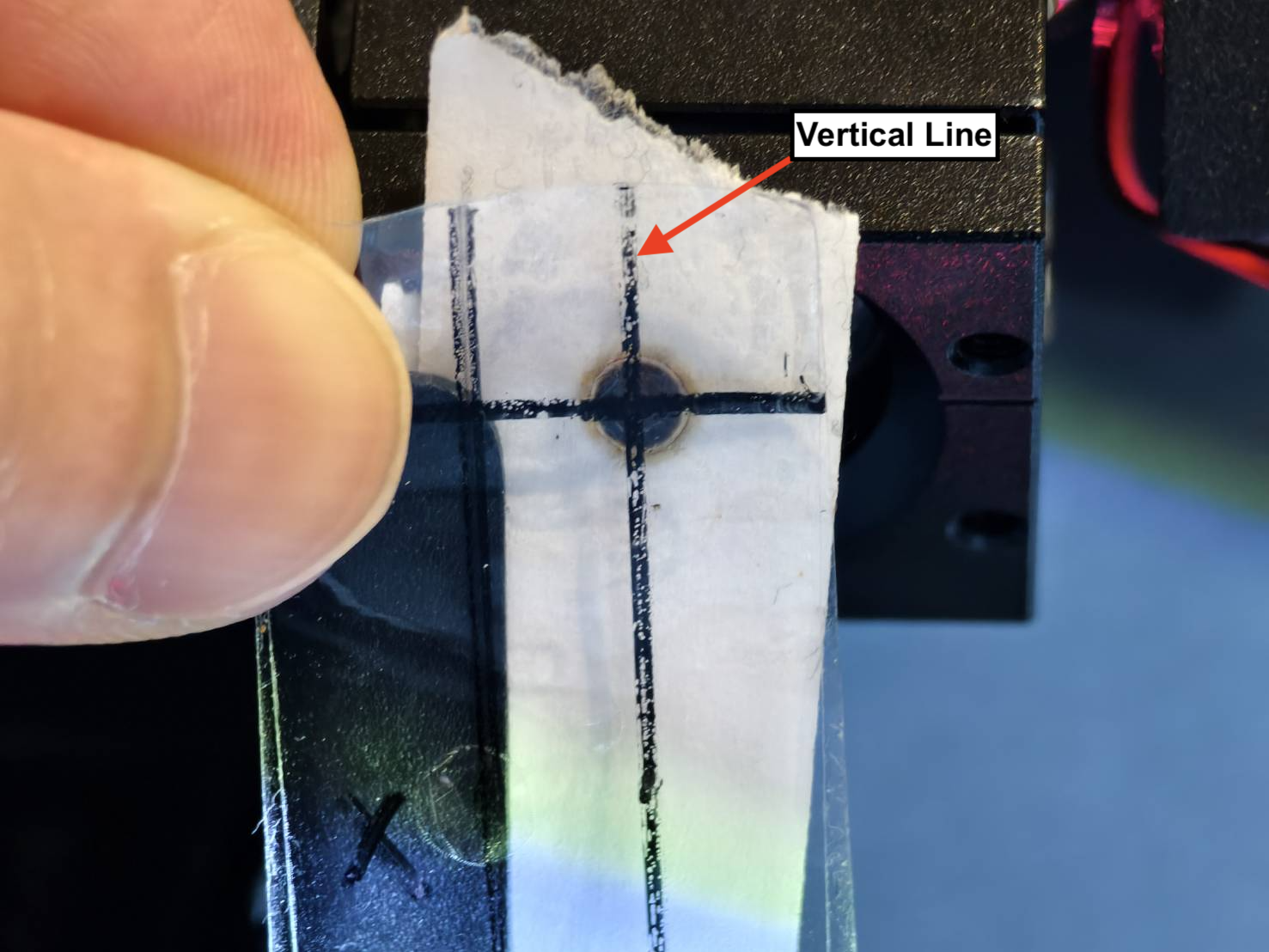

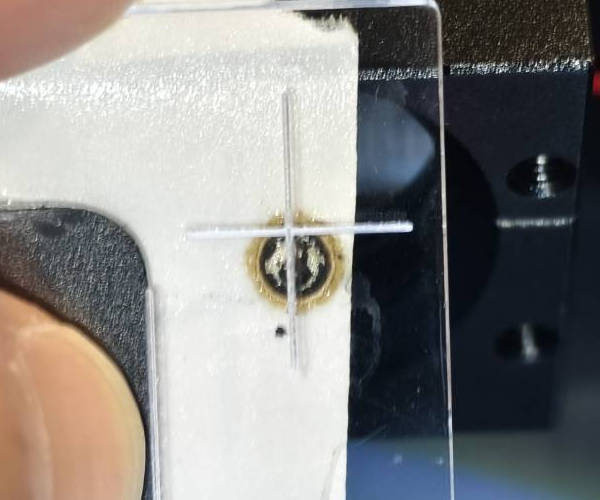

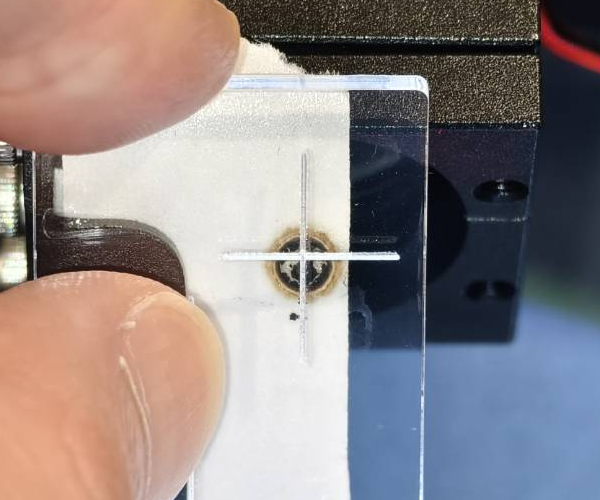

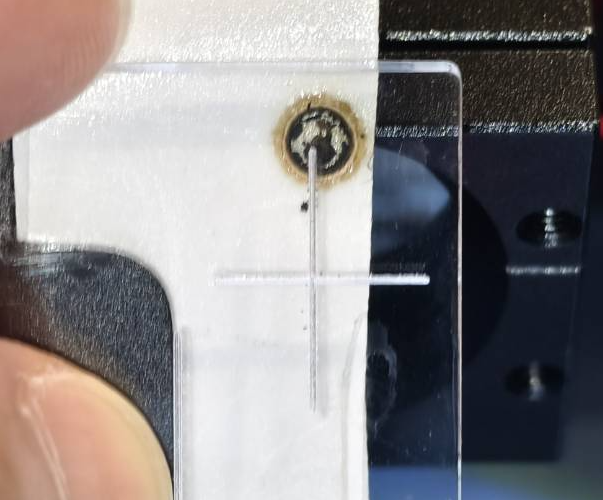

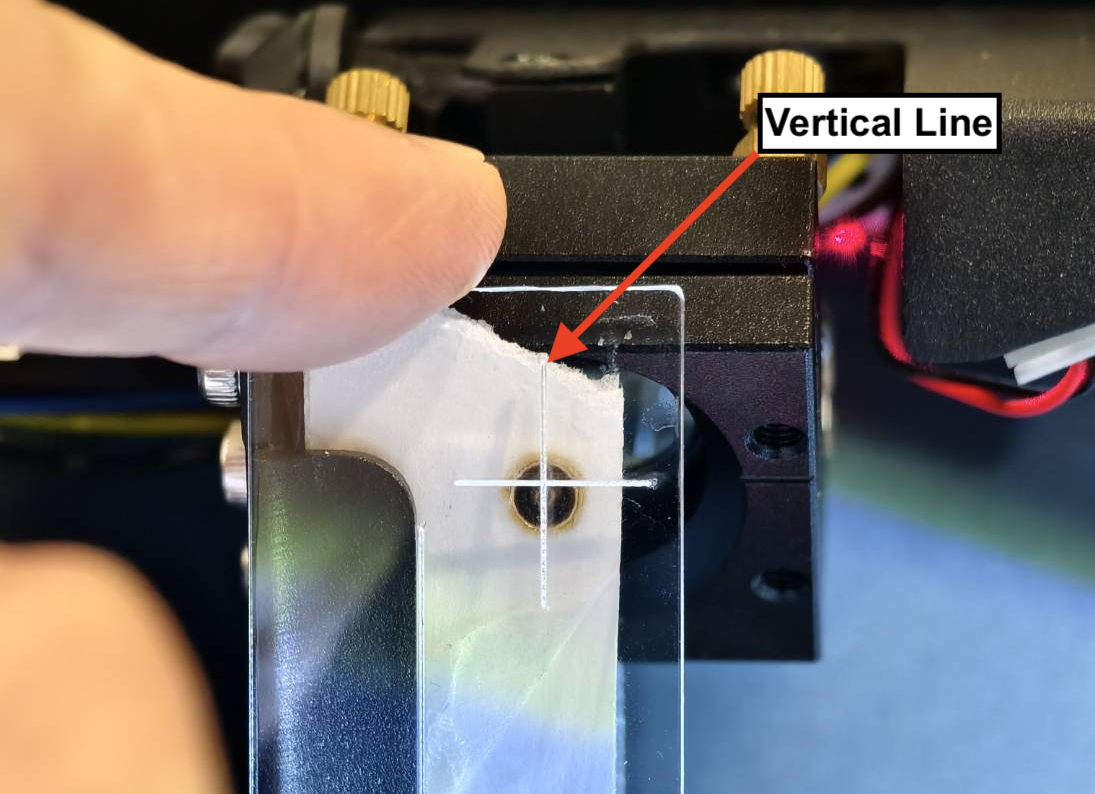

Tarkista pystyviiva työkalulla. Kohdista työkalun ympyrä tai pisteet sisääntuloaukkoon ja tarkista pisteen sijainti.

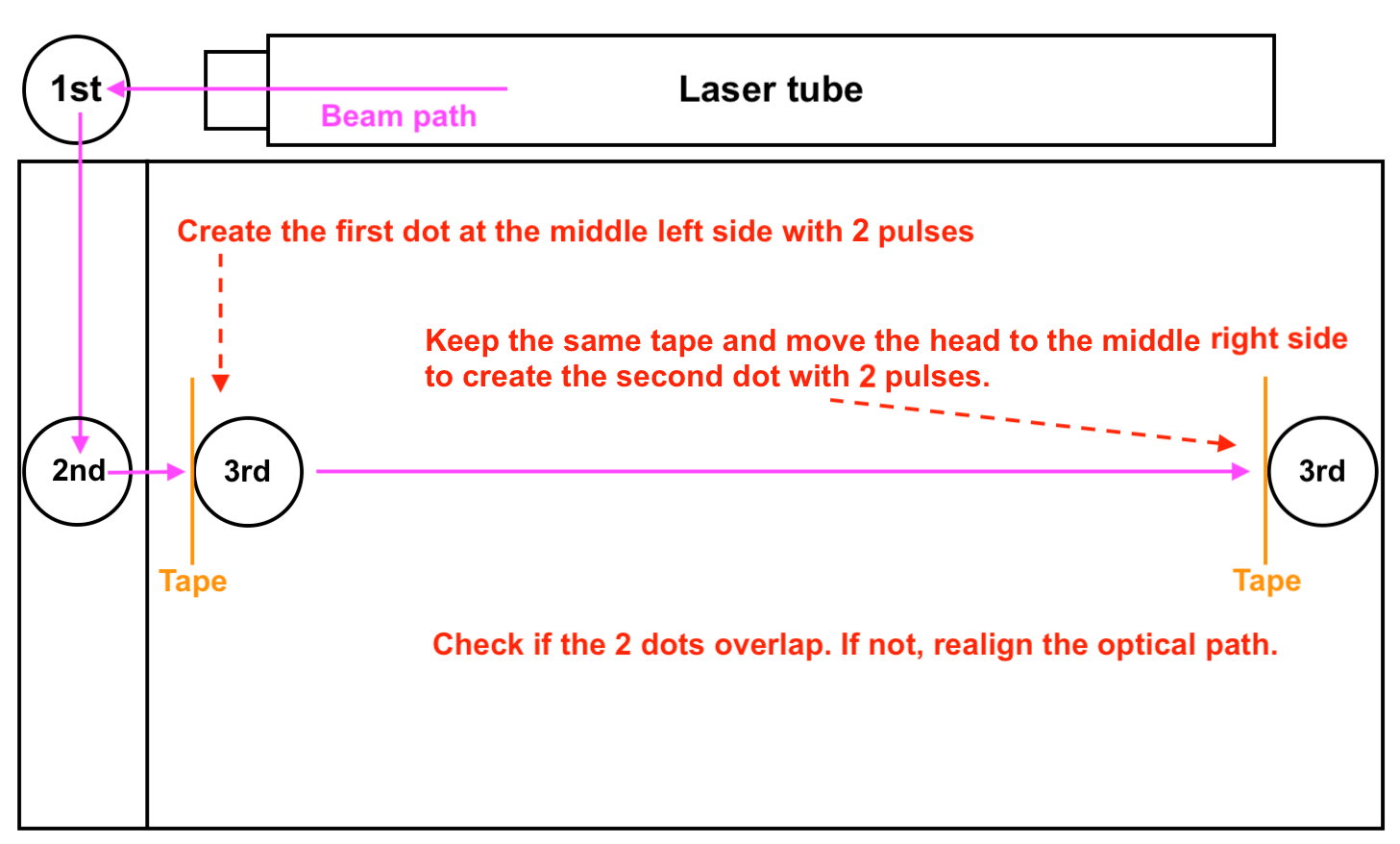

Tarkista optinen reitti toisesta peilistä kolmanteen peiliin nähdäksesi, osuvatko pisteet päällekkäin. Katso Vaihe 7 toisessa artikkelissa. Jos pisteet eivät osu päällekkäin, suorita Vaihe 7.1.
Siirry kohtaan Vaihe 3 toisen ja kolmannen peilin kohdistuksen jälkeen.
Vaihe 3

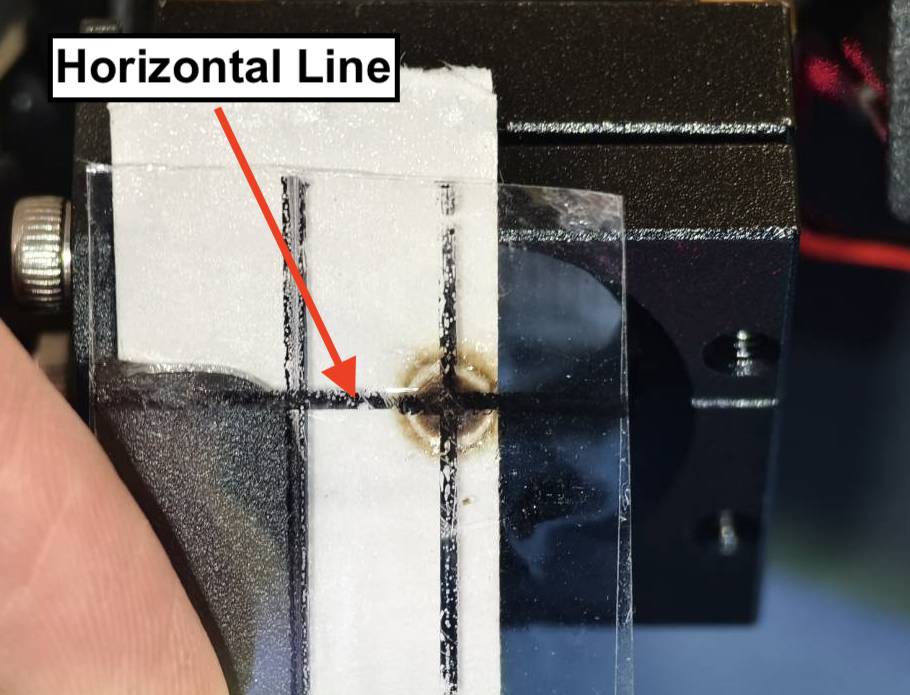

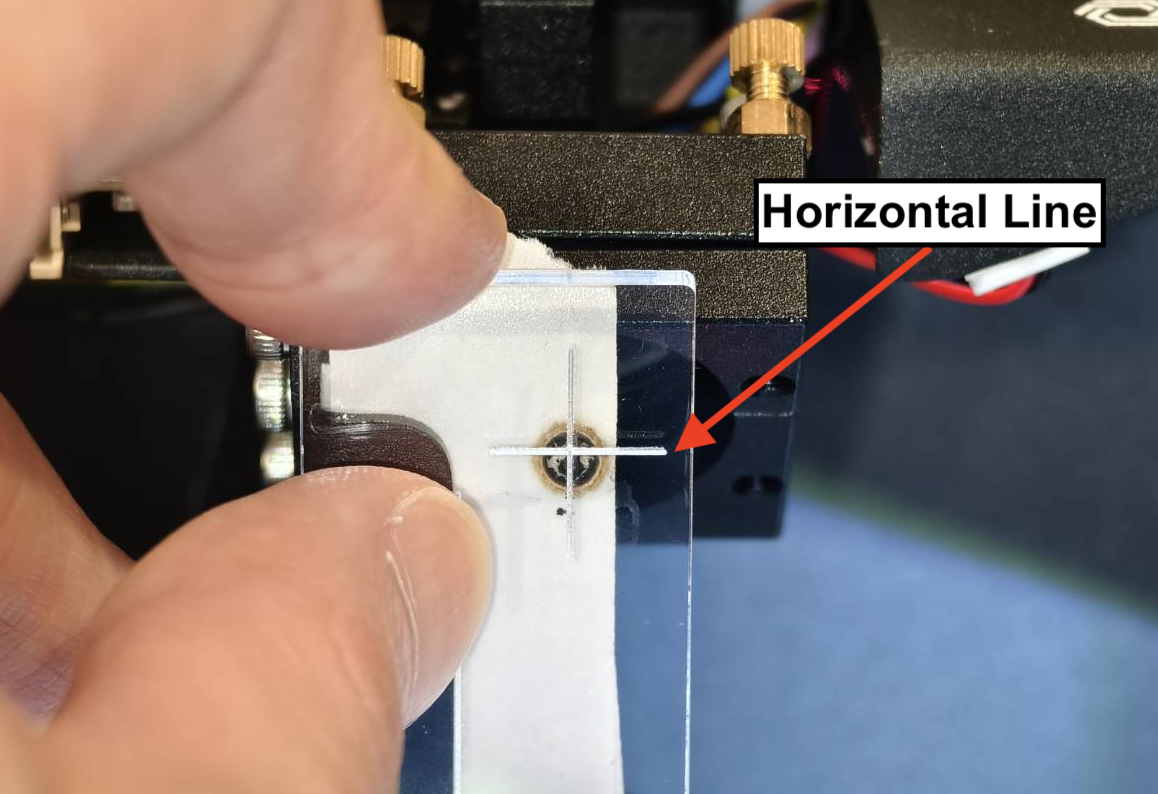

Tarkista vaakasuora viiva OPA-työkalulla.

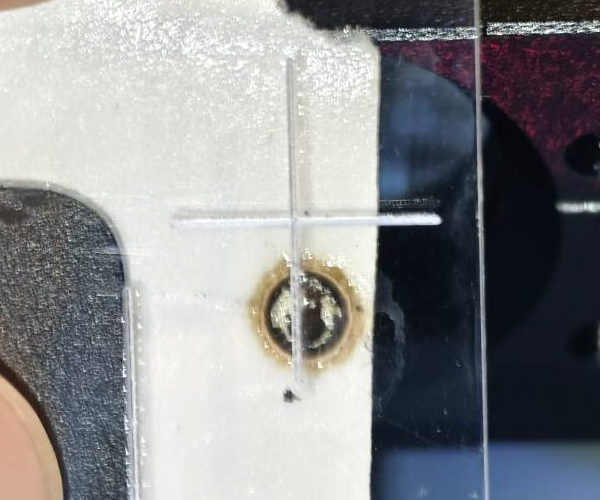

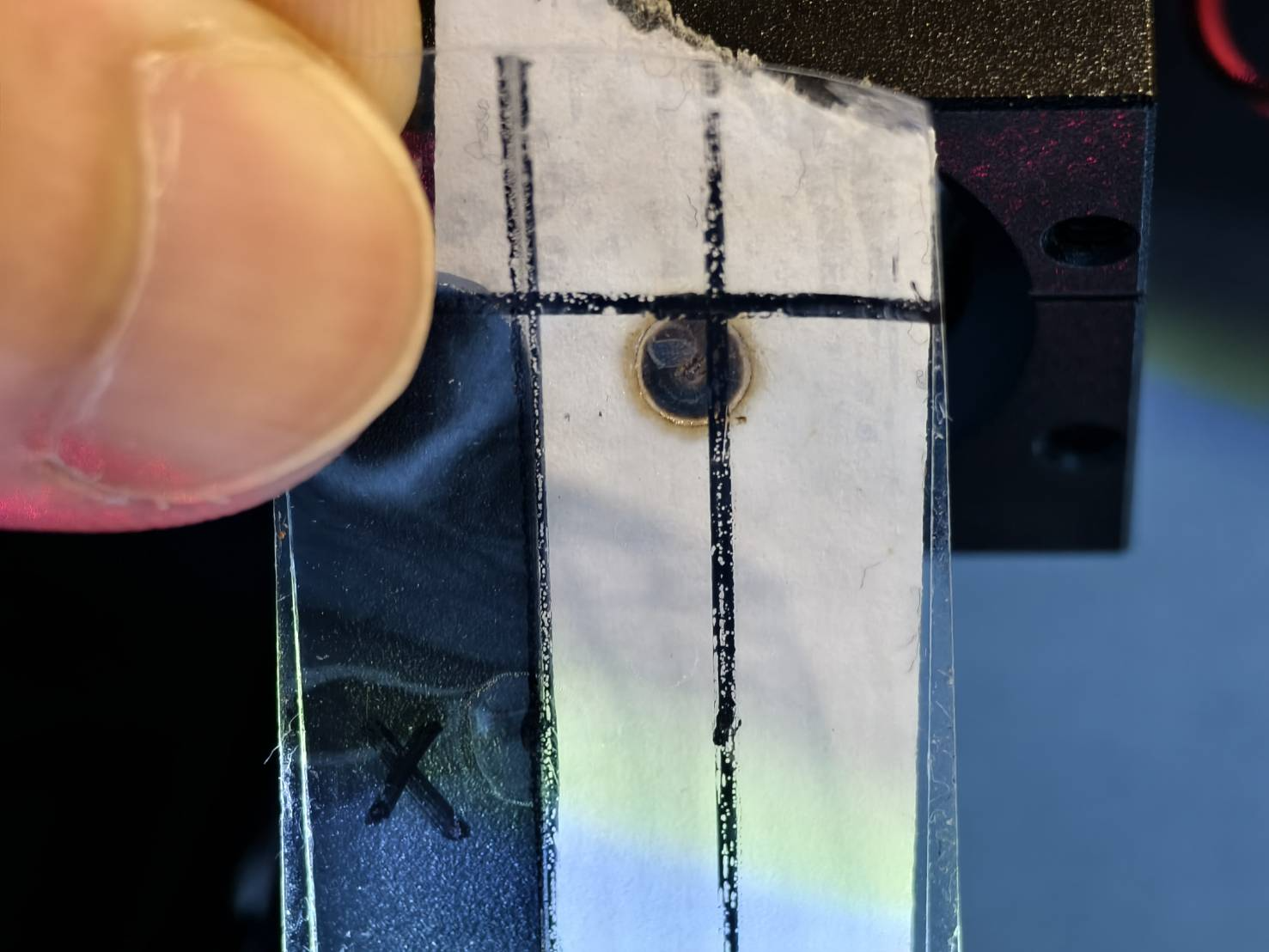

Kun sinulla on työkalu, siirrä laserpää keskelle ja tee 5 pulssia. Käytä työkalua tarkistaaksesi, onko piste lähellä vaakasuoraa viivaa.

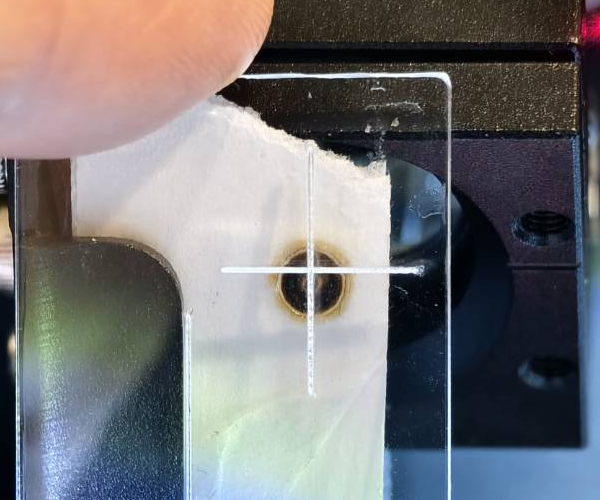

Tarkista pystyviiva työkalulla. Kohdista työkalun ympyrä tai pisteet sisääntuloaukkoon ja tarkista pisteen sijainti.

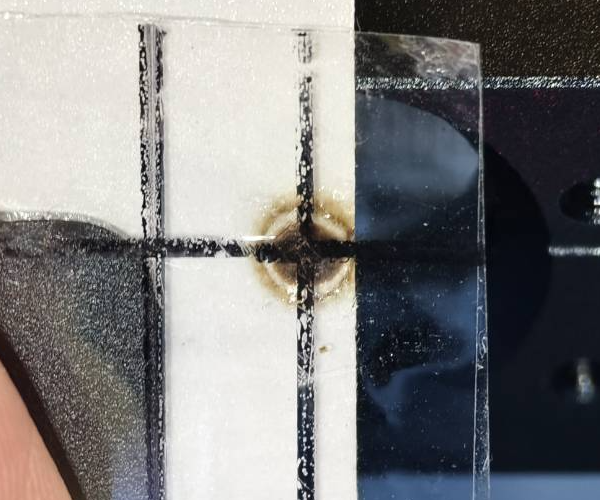

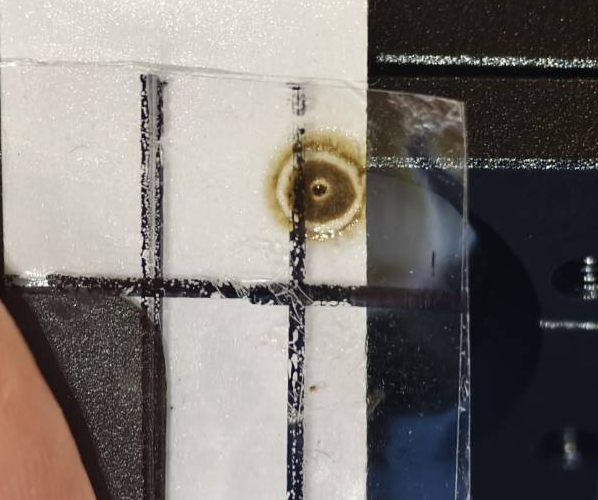

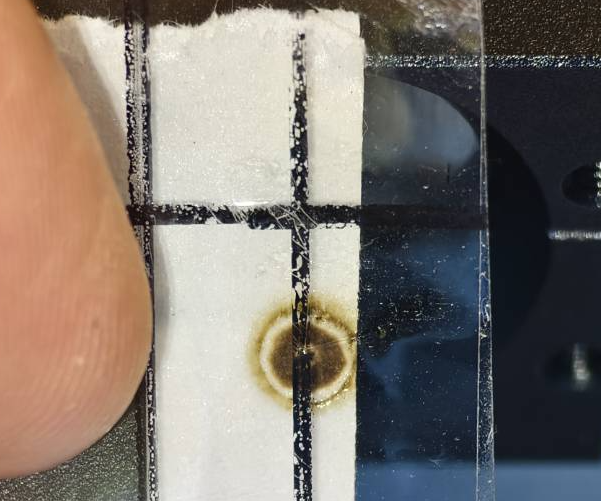

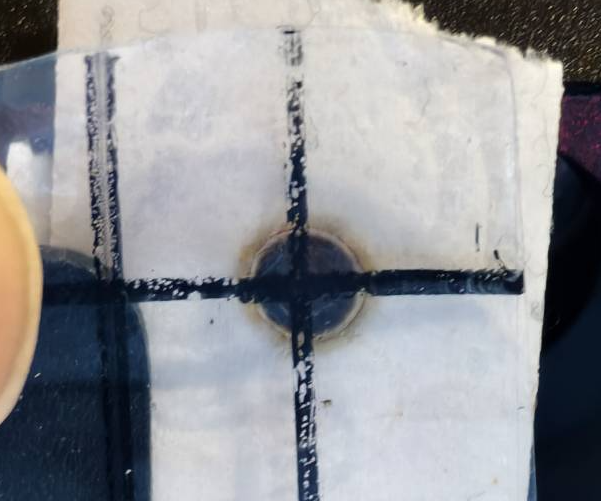

Pisteen tulisi olla keskellä viivaa. On hyväksyttävää, jos se on hieman ylä- tai alapuolella, kunhan se koskettaa viivaa. Jos se ei kosketa viivaa, se ei ole hyväksyttävää.

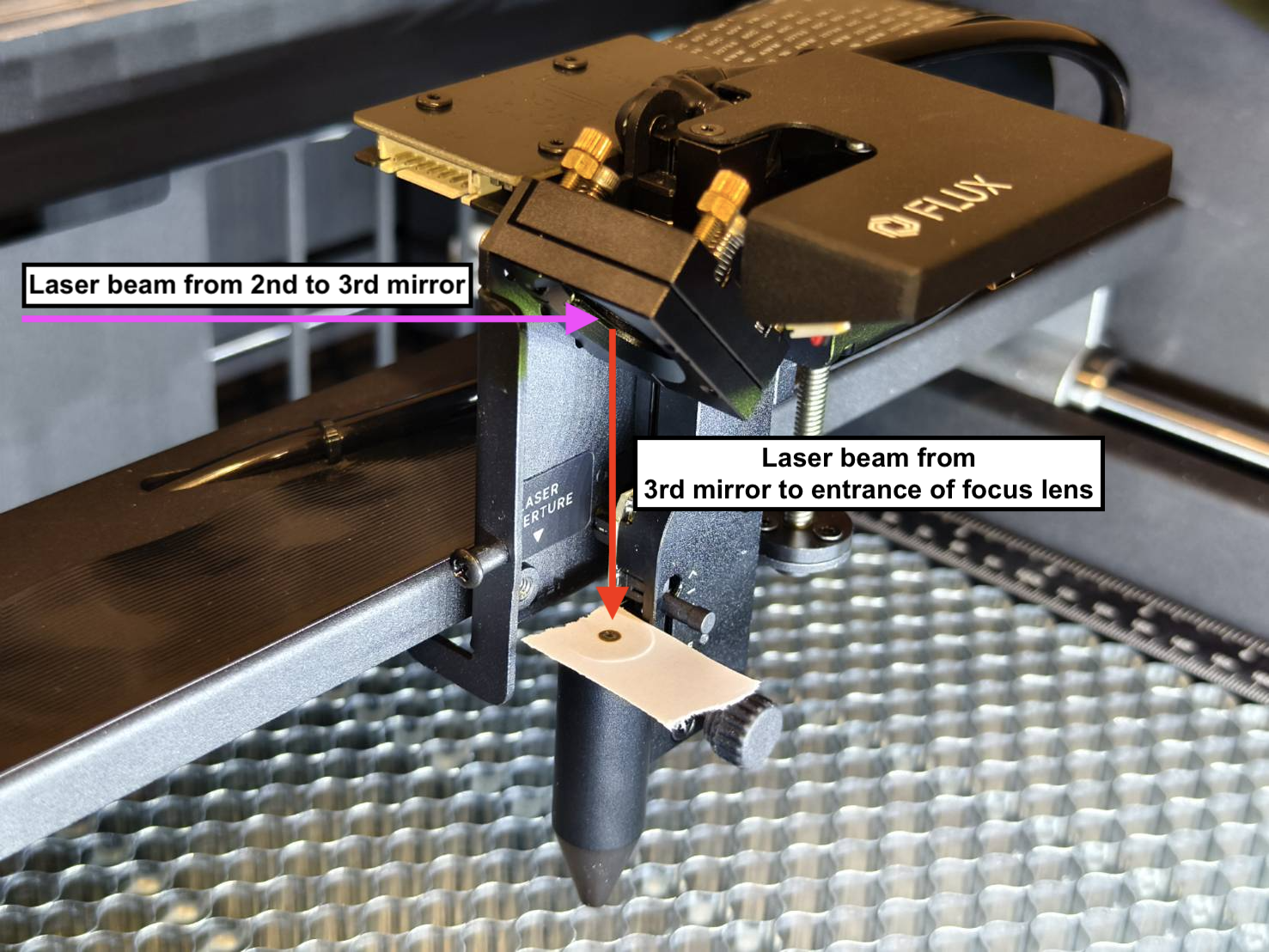

Nollaa ja kohdista valotie kolmannesta peilistä tarkennuslinssin sisäänmenoon.

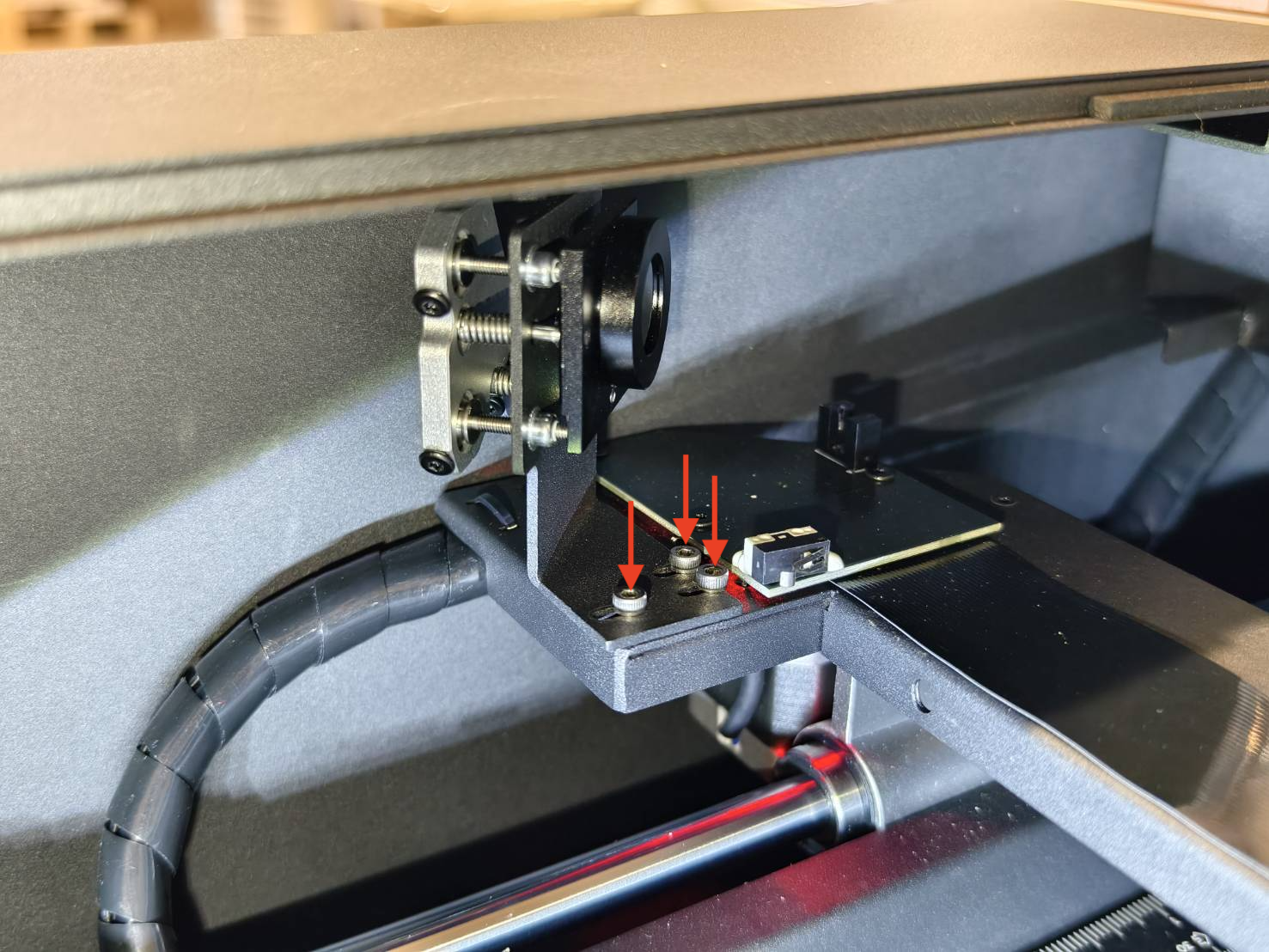

Löysää ensin kolmannen peilin mutterit ja kierrä niitä vastapäivään nollataksesi kolmannen peilin kohdistuksen.

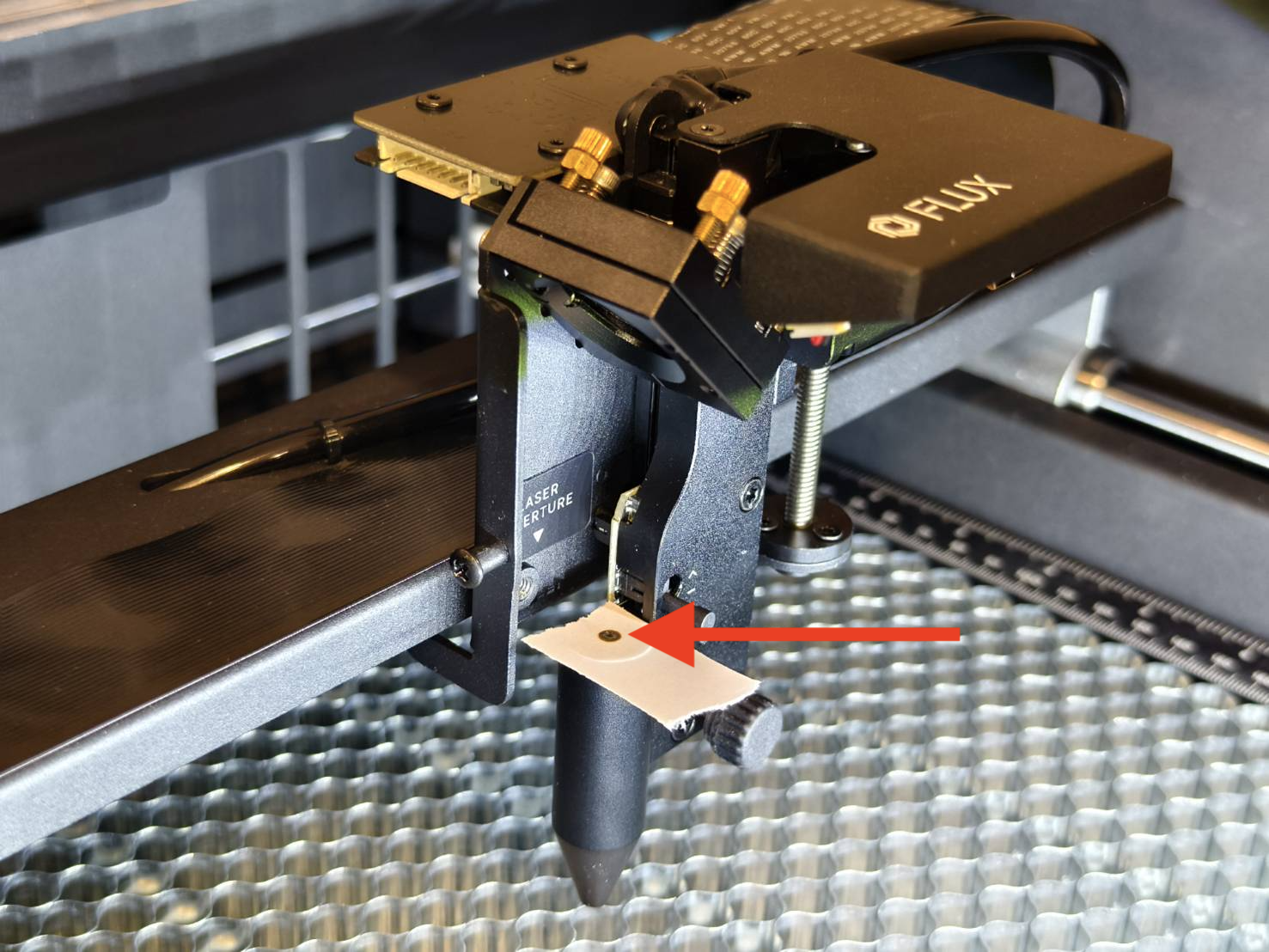

Aseta kaksikerroksinen teippi suuttimen oikealle puolelle. Tee kaksi pulssia pisteen luomiseksi.

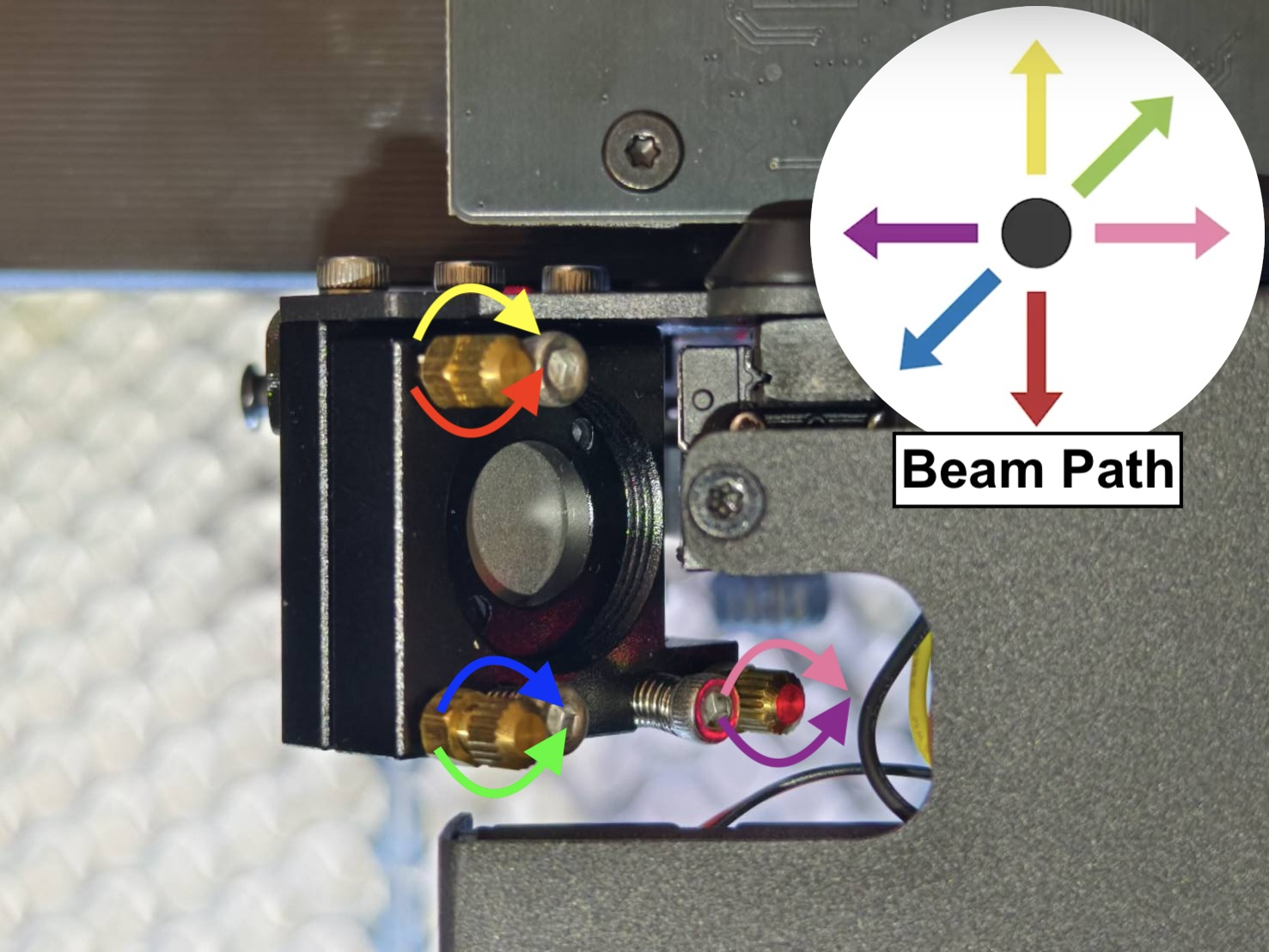

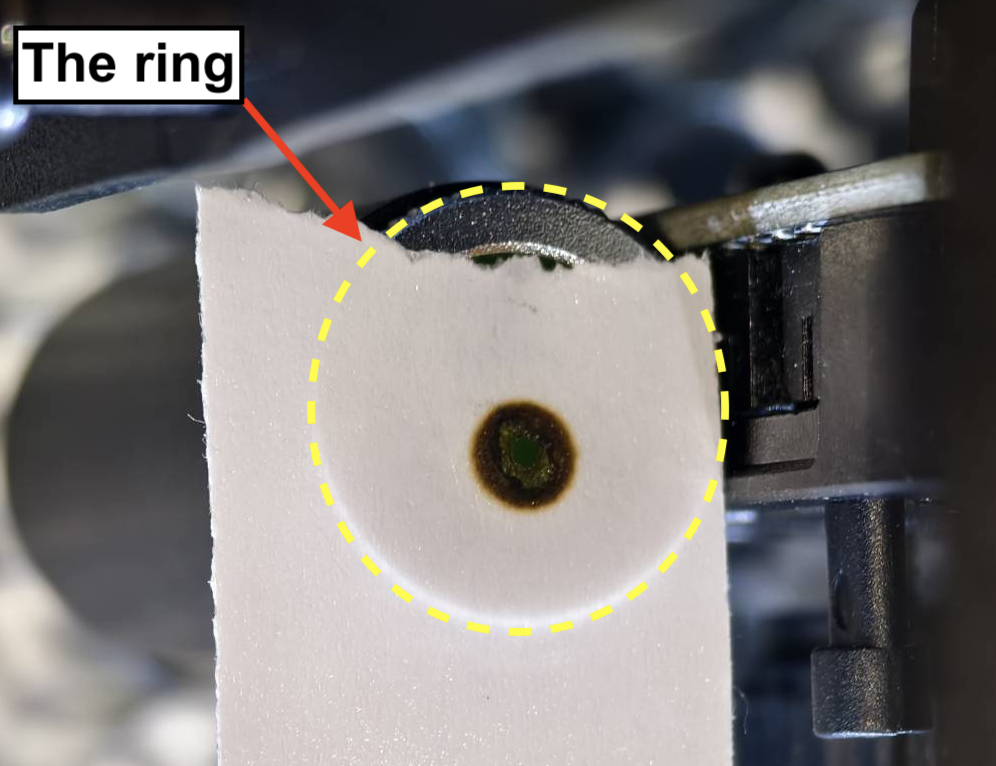

Säädä ruuveja niin, että piste on renkaan keskellä.
Esittely
(Video on FLUX-henkilökunnan todellinen toimenpide. Se on pitkä video, voit muuttaa nopeutta, mutta konsepti ja prosessi ovat avainasemassa ymmärtääksesi säätämisen. Ota tekstitys käyttöön.)
