beamo II - Kosketusnäytön vaihto

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Irrota etummainen metallikuori. (T8 Torx-ruuvi * 10 kpl)

Vaihe 3

Irrota RK-kortin ruuvit.

Vaihe 4

Käännä RK-kortti ympäri ja avaa kaapelikiinnikkeet irrottaaksesi litteät kaapelit.

Vaihe 5

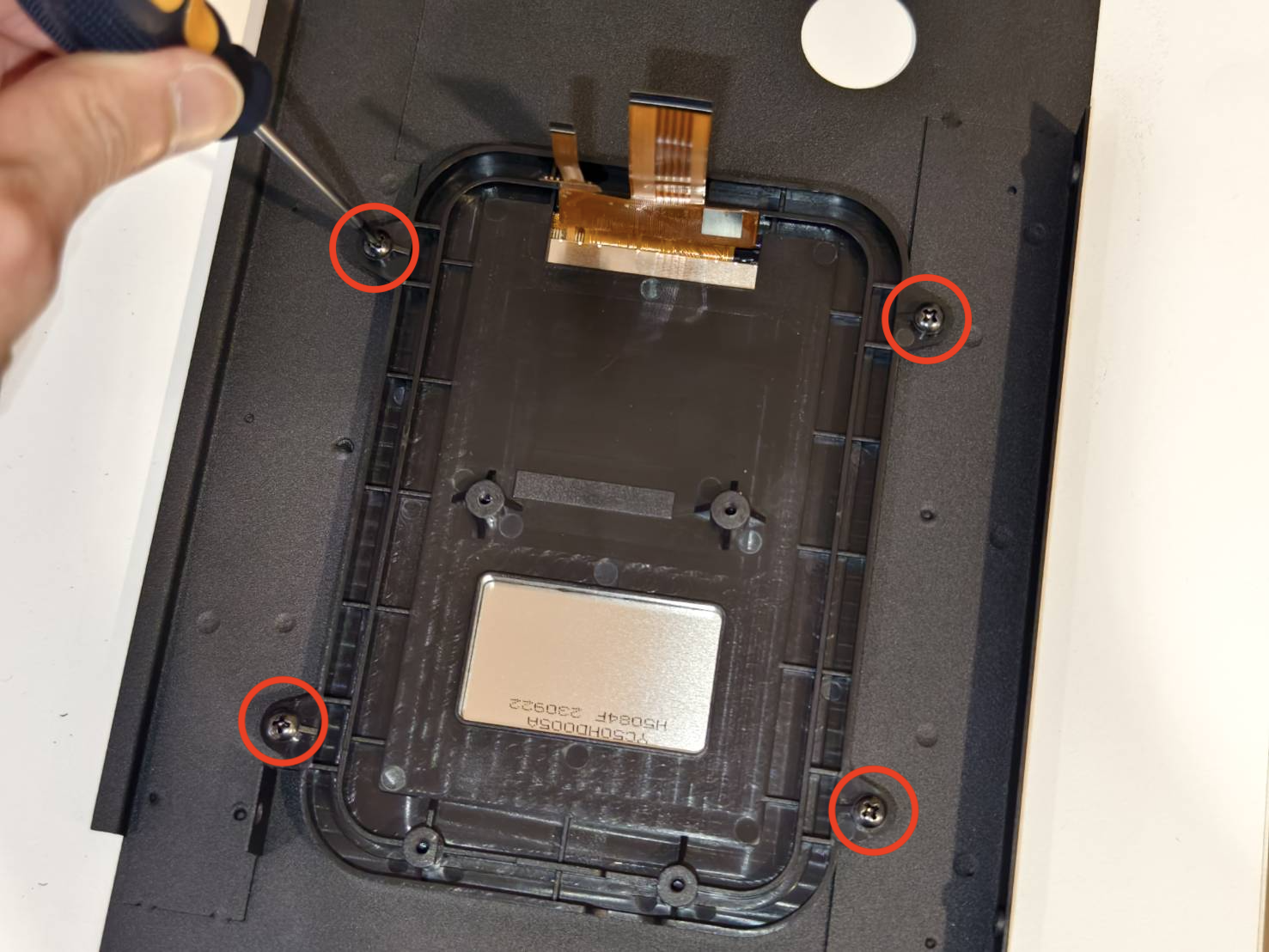

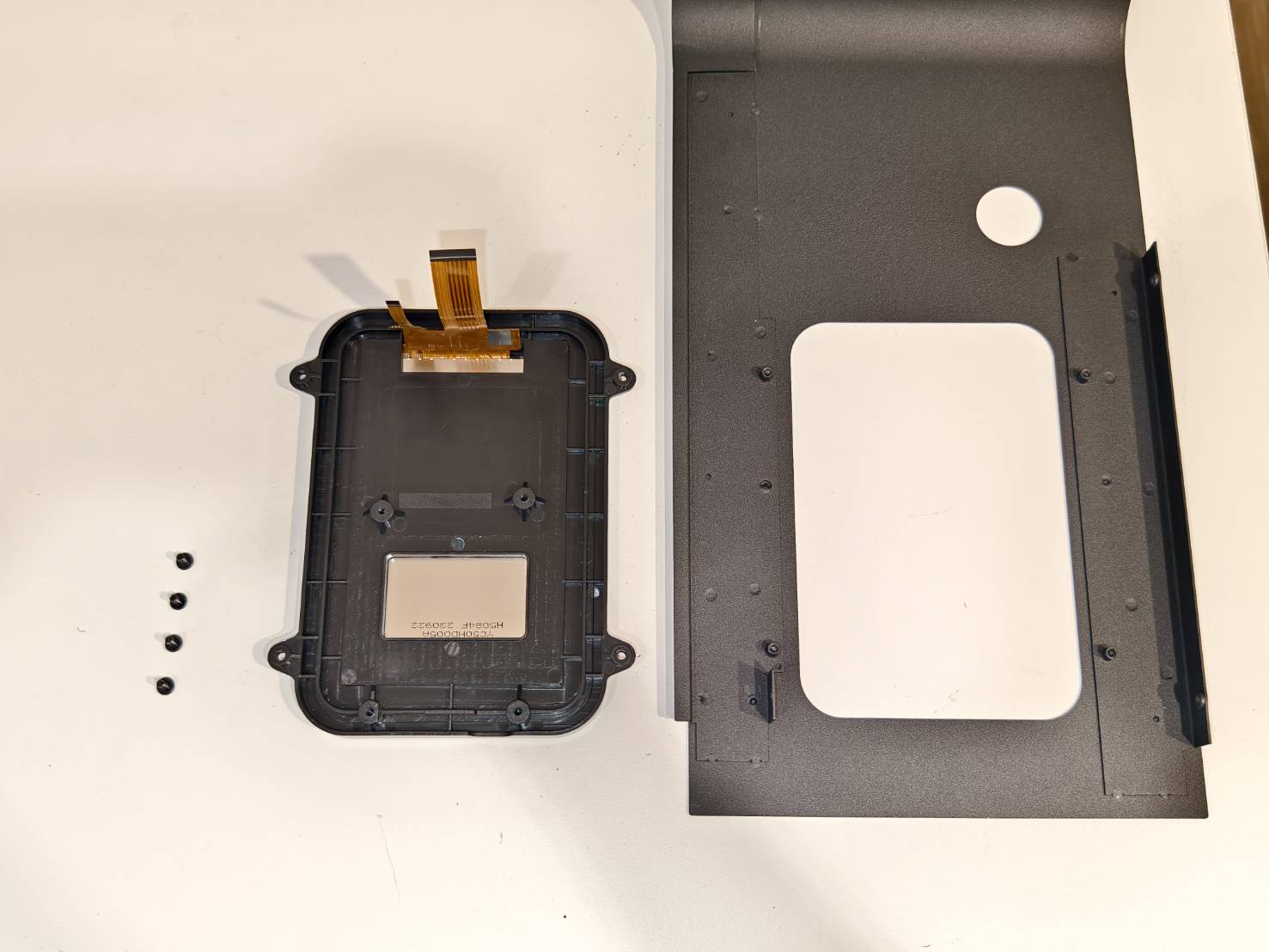

Irrota näyttö kiinnikkeineen.

Vaihe 6

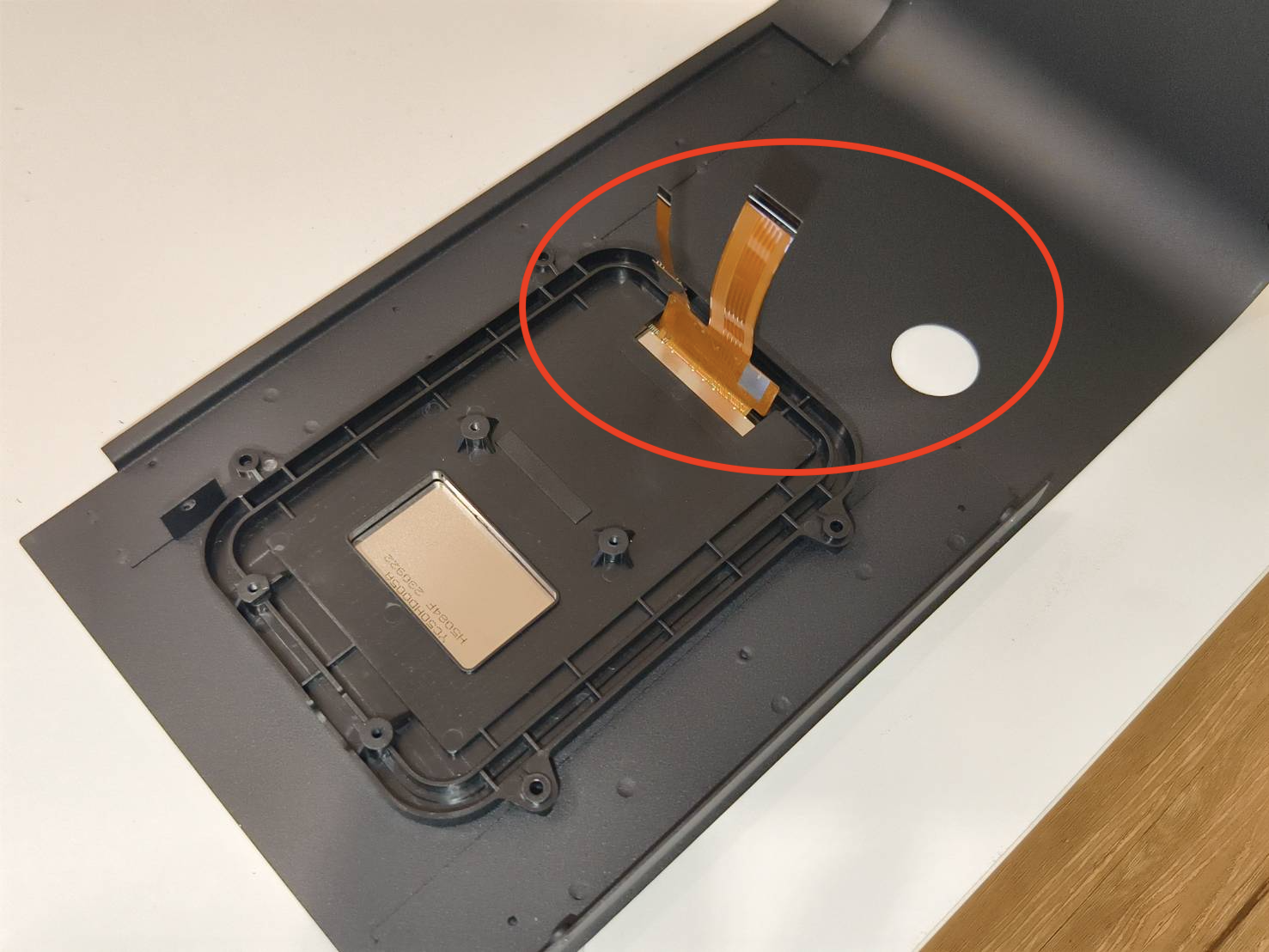

Asenna kosketusnäyttö kiinnikkeineen. Varmista, että kaapelit ovat samalla puolella kuin pyöreä reikä.

Vaihe 7

Liitä litteät kaapelit ja varmista, että kiinnikkeet lukittuvat kunnolla kaapeleiden liittämisen jälkeen.

Vaihe 8

Käännä RK-levy ja ruuvaa se kiinnikkeeseen.

Vaihe 9

Asenna etuosan metallikuori. Varmista, että Type-C-kaapelin valkoinen piste osoittaa ylöspäin kuten videossa näytetään.
