Työkalut
1 |

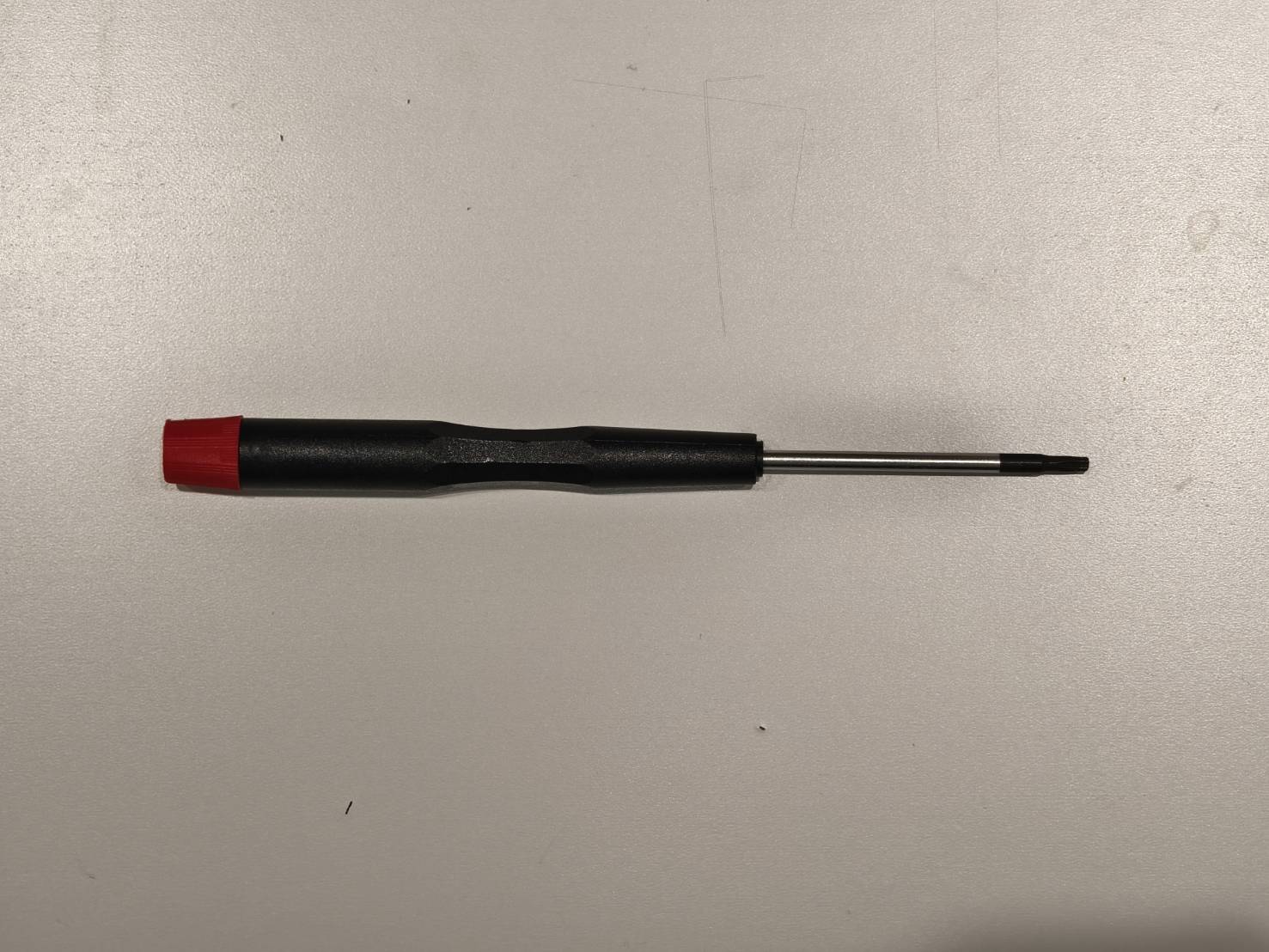

T8 Torx-ruuvitaltta |
2 |

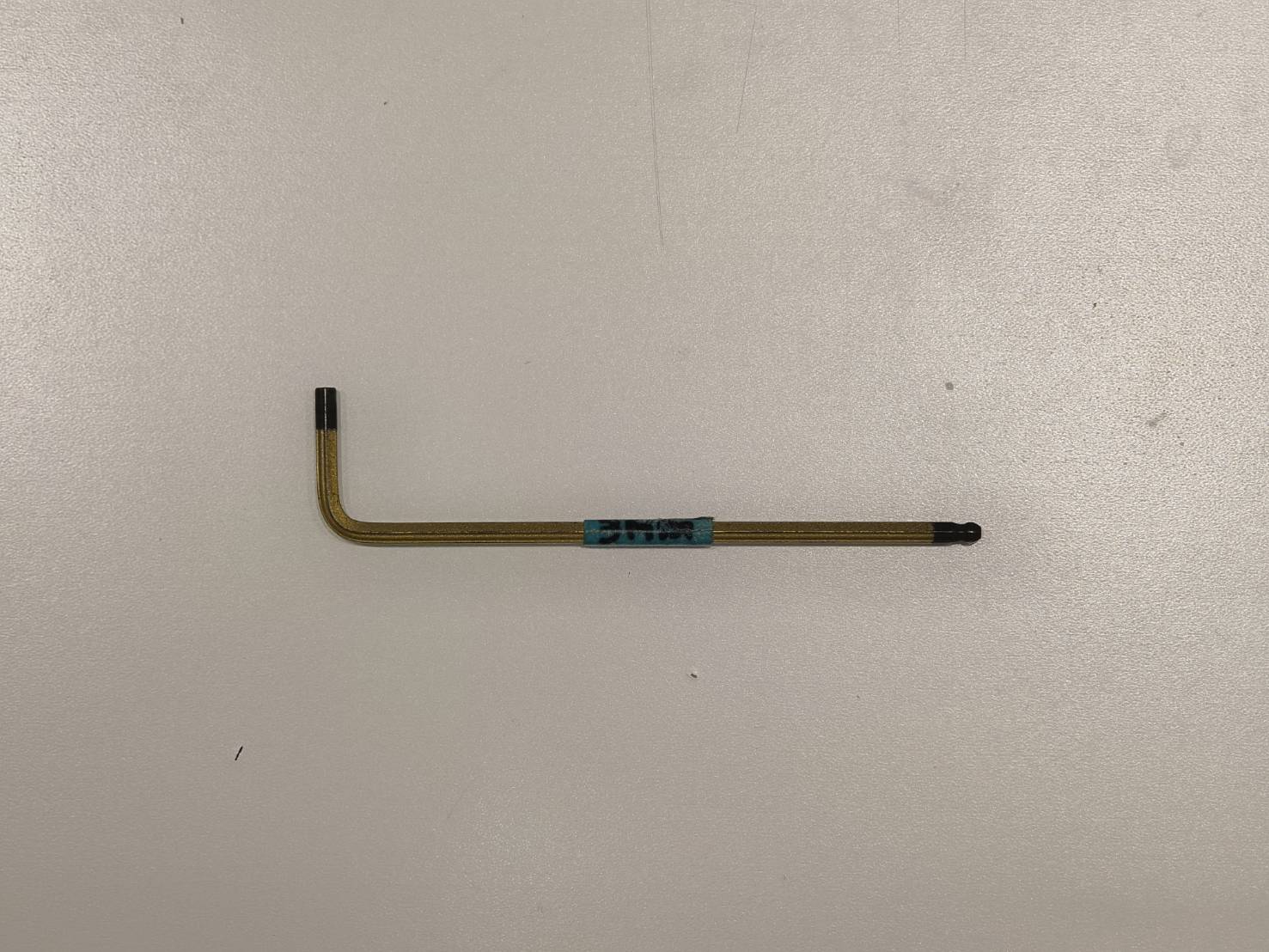

3 mm kuusiokoloavain |
3 |

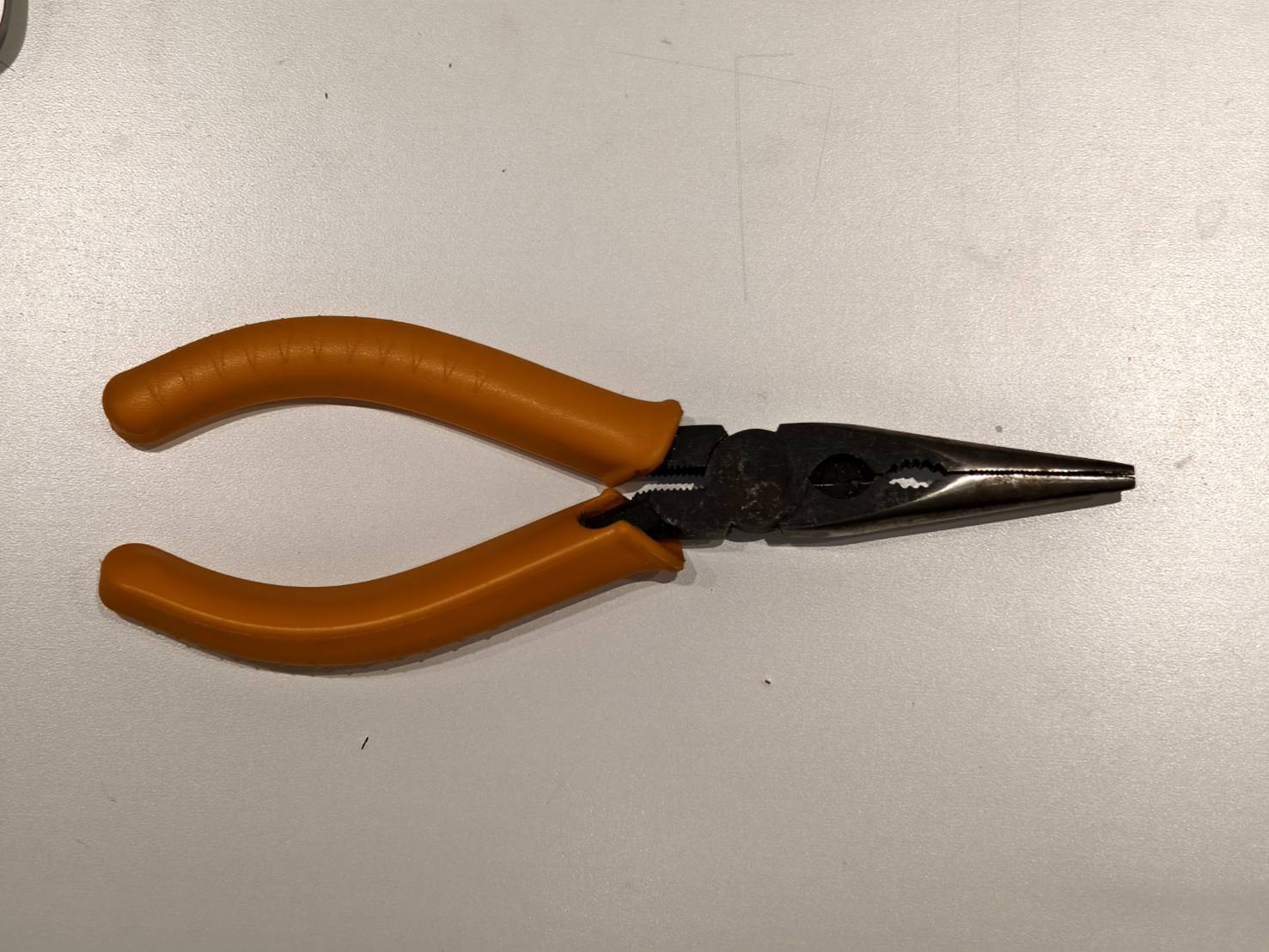

Piikkinenäpihdit |
4 |

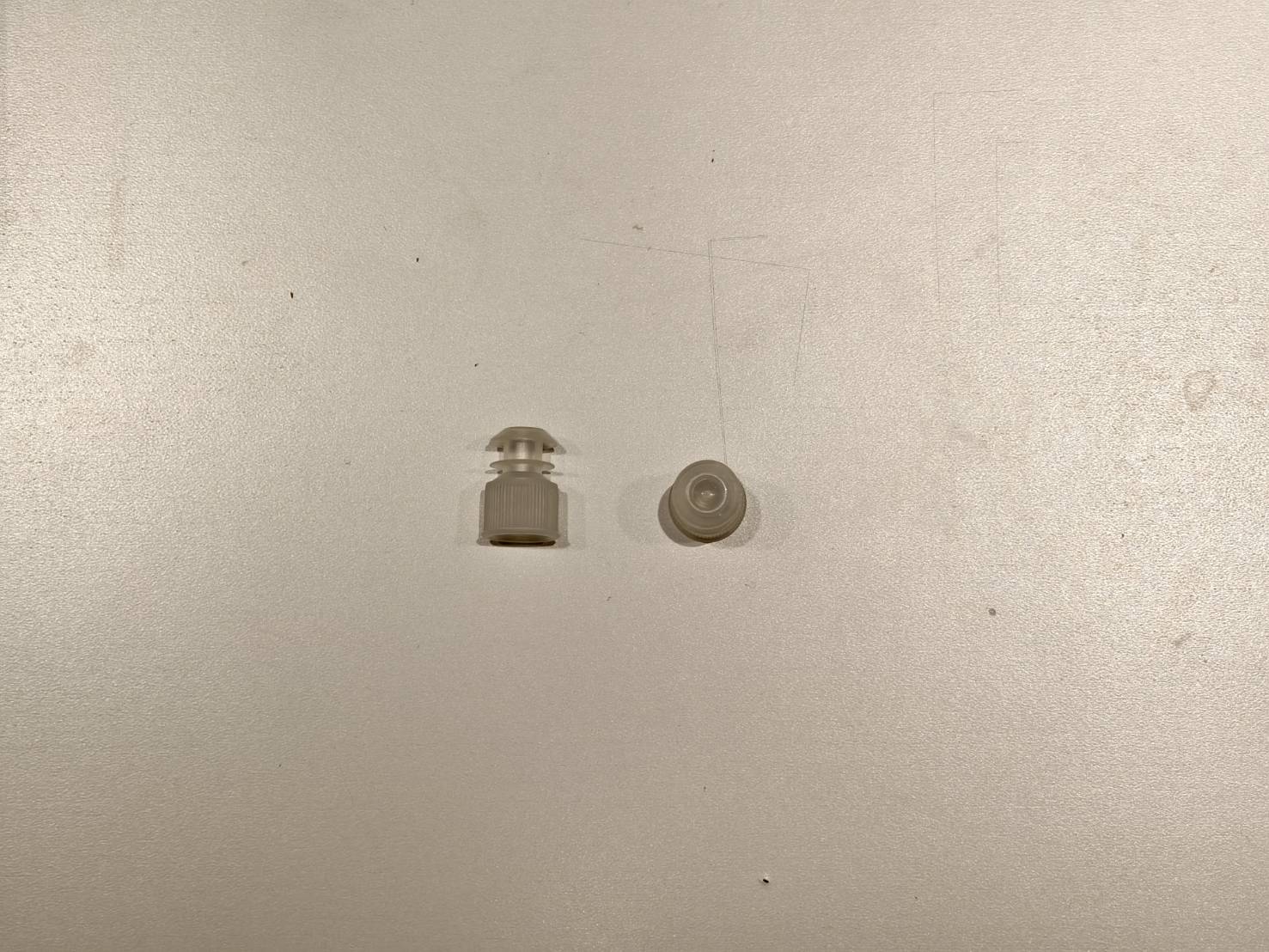

Vesiletkun tulpat (x2) |
5 |

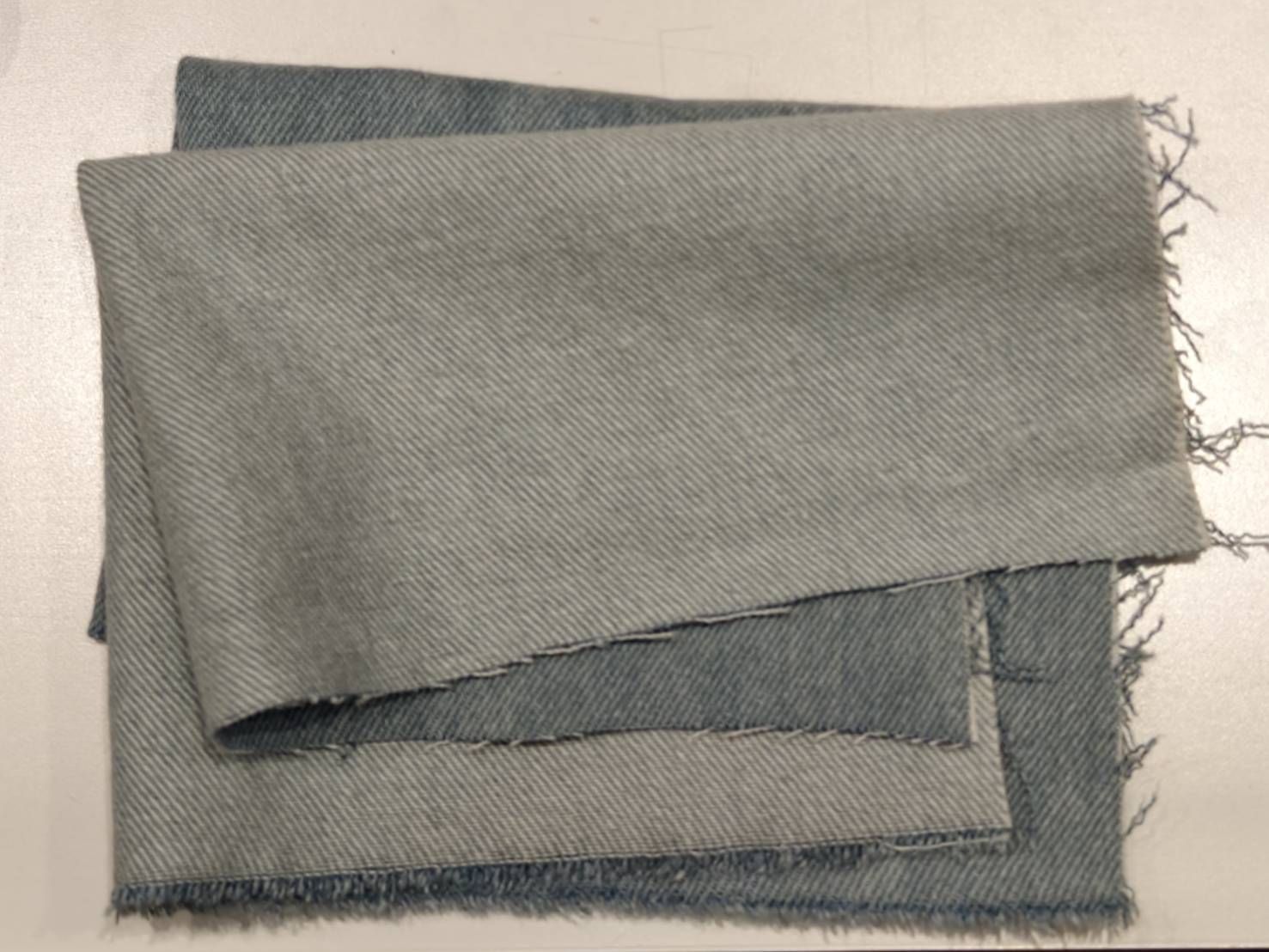

Rätit (x2) tai talouspaperit |
6 |

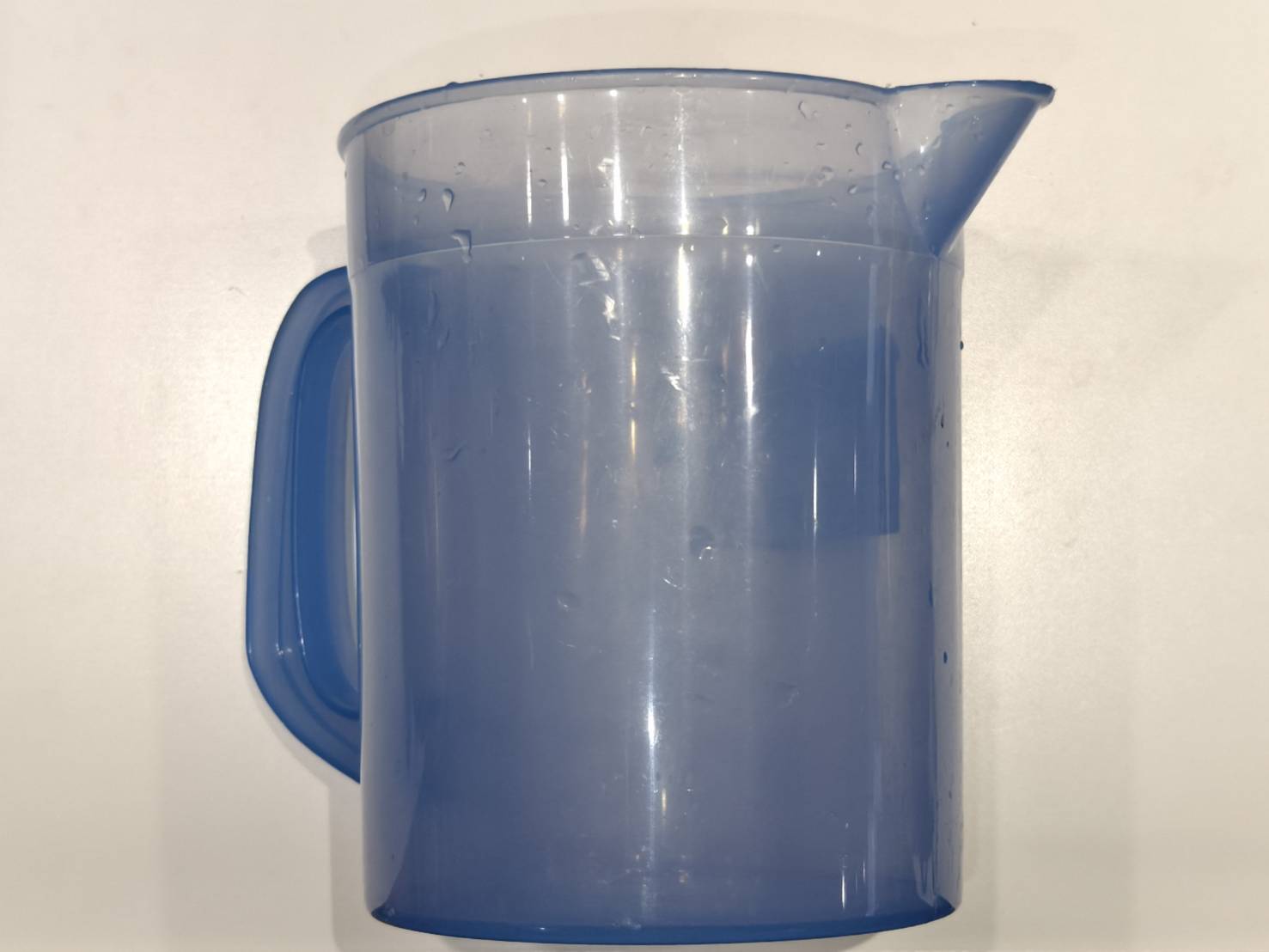

Ämpäri (veden tyhjentämistä varten) |
Vaihe 1
Sammuta laite ja irrota virtajohto.
Vaihe 2
Irrota takaosan metallikuori.
Vaihe 3
Poista vaahtomuovi ja irrota laserputken ja laserin virtalähteen kaapelit.
Vaihe 4
Irrota laserputken pidikkeet.
Vaihe 5
Irrota laserputken maadoituskaapeli.
Vaihe 6
Aseta rätit laserputken alle molemmille puolille.
Vaihe 7
Irrota vesiletkun kiristin korkeapainepuolelta.
Varmista, että vesiletkun tulppa on valmiina, jotta se voidaan asettaa paikalleen heti letkun irrottamisen jälkeen.
Vaihe 8
Irrota vesiletkun kiristin matalapainepuolelta.
Varmista, että vesiletkun tulppa on valmiina, jotta se voidaan asettaa paikalleen heti letkun irrottamisen jälkeen.
Vaihe 9
Varaa ämpäri etukäteen laserputkesta valuvan veden keräämistä varten.
Laserputki voidaan nyt irrottaa, jolloin vesi valuu ulos.
Vaihe 10
Aseta uusi laserputki laitteeseen ja kytke maadoituskaapeli liittimeen.
(Maadoituskaapelin on oltava samalla puolella kuin aikaisemmin.)
Vaihe 11
Irrota korkeapainepuolelta letkun tulppa ja kytke vesiletku laserputkeen.
Vaihe 12
Irrota matalapainepuolelta letkun tulppa ja kytke vesiletku laserputkeen.
Vaihe 13
Kiinnitä laserputki paikalleen. Huomioi nämä kaksi seikkaa:
- Laserputken suuttimen ja ensimmäisen peilinpitimen välinen etäisyys on noin 1,5 cm (yhden sormen leveys).
- Laserputken molemmilla puolilla on kaksi lyhyttä vesiletkua; niiden tulee olla vaakasuorassa.
Vaihe 14
Aseta vaahtomuovi takaisin paikalleen ja kytke kaapelit laserputken ja laserin virtalähteen välille.
Vaihe 15

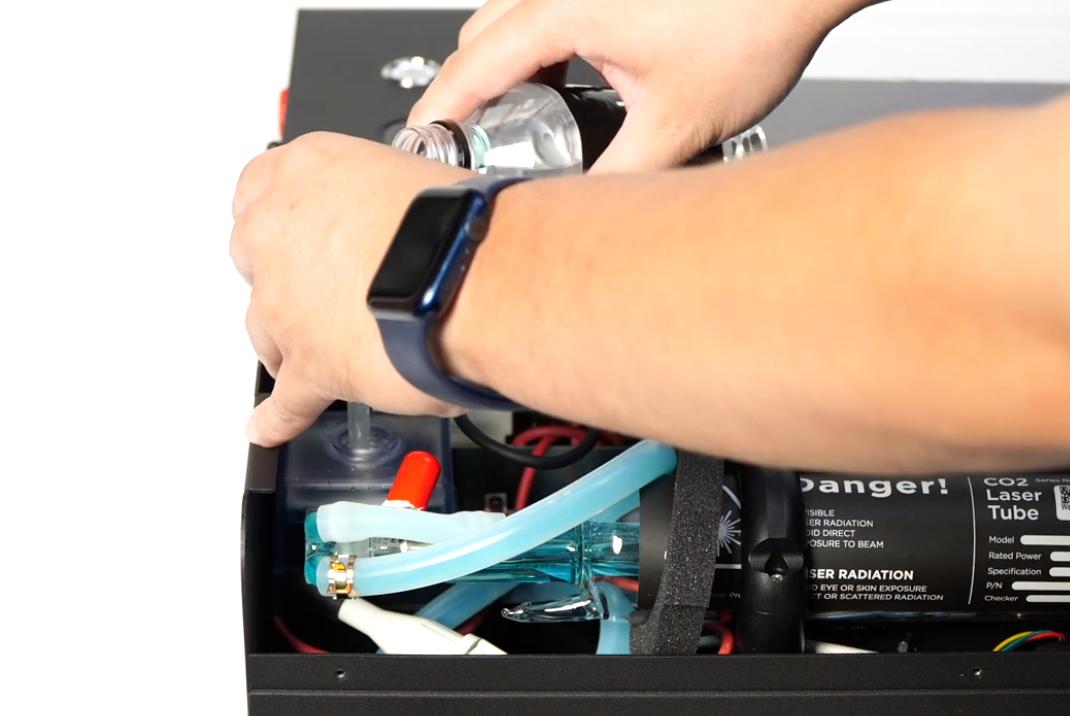

Lisää vettä järjestelmään.
[4-8 Jäähdytysveden täyttö]
Vaihe 16
Veden lisäämisen jälkeen säädä optinen polku.
[4-10 Optisen polun säätö]
