beamo II - Z-akselin piirilevyn vaihto

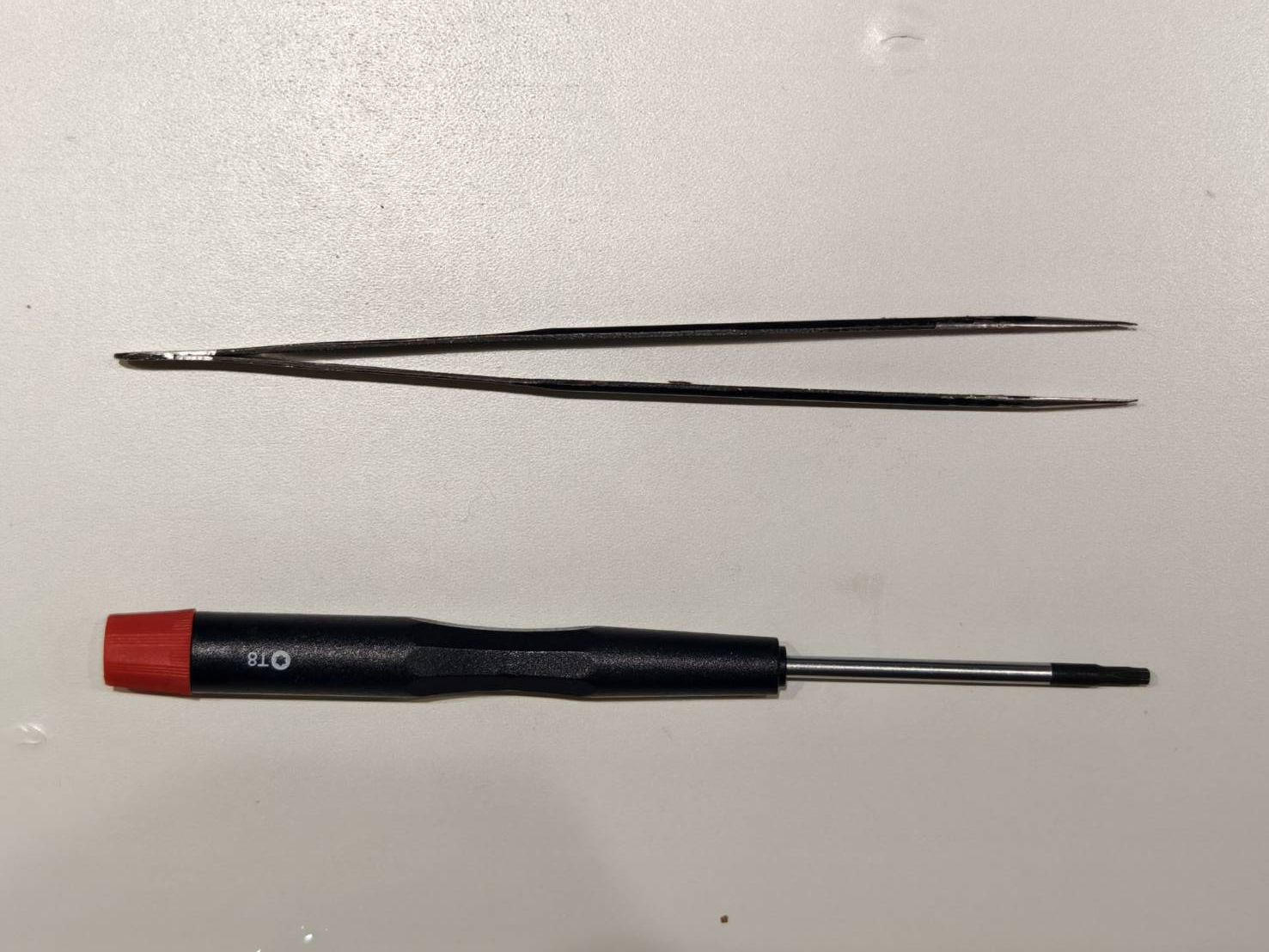

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Irrota ilmaletku laserpään yläosasta.

Vaihe 3

Poista nämä neljä ruuvia.

Vaihe 4

Irrota Z-akselin moottorikaapeli (4-nastainen).

Vaihe 5

Irrota kamerakaapeli (pieni kultainen litteä kaapeli). Huomaa, että kaapeliliittimen lukitus on avattava.

Vaihe 6

Irrota X-akselin 34-nastainen litteä kaapeli. Huomaa, että kaapeliliittimen lukitus on avattava.

Vaihe 7

Järjestä ilmaletku, jos se estää piirilevyn tai piirilevy on tarttunut siihen.
Irrota 20-nastainen kaapeli, jonka jälkeen piirilevy voidaan poistaa kokonaan järjestelmästä.

Vaihe 8

Liitä 20-nastainen kaapeli uuteen piirilevyyn.

Vaihe 9

Aseta X-akselin 34-nastainen litteä kaapeli paikalleen. Varmista, että kaapelipaikan lukitus on kunnolla lukittu.

Vaihe 10

Aseta kamerakaapeli (pieni kultainen litteä kaapeli) paikalleen. Varmista, että kaapelipaikan lukitus on kunnolla lukittu.

Vaihe 11

Liitä Z-akselin moottorikaapeli (4-nastainen) piirilevyyn.

Vaihe 12

Kiinnitä piirilevy neljällä T8 Torx-ruuvilla.

Vaihe 13

Liitä ilmaletku takaisin laserpäähän.
