Työkalut
| 1 | T8 Torx-ruuvimeisseli |
Vaihe 1
Poista kennolevy. (Jos et pysty nostamaan päätä, katso Vaihe 3 nostaaksesi sen manuaalisesti.)
Vaihe 2
Sammuta laite ja irrota virtajohto.
Vaihe 3
Kierrä kierretankoa laskeaksesi laserpään ja paikanna neljä ruuvia.
Irrota neljä ruuvia.
Vaihe 4
Kierrä kierretankoa nostaaksesi laserpään, jonka jälkeen laserpään kokoonpano voidaan irrottaa.
(Varmista, ettei lineaariliuku putoa. Jos se putoaa, aseta se takaisin paikalleen.)
Vaihe 5
Irrota kolme ruuvia irrottaaksesi Z-akselin piirilevyn, jonka jälkeen anturi on näkyvissä.
Vaihe 6

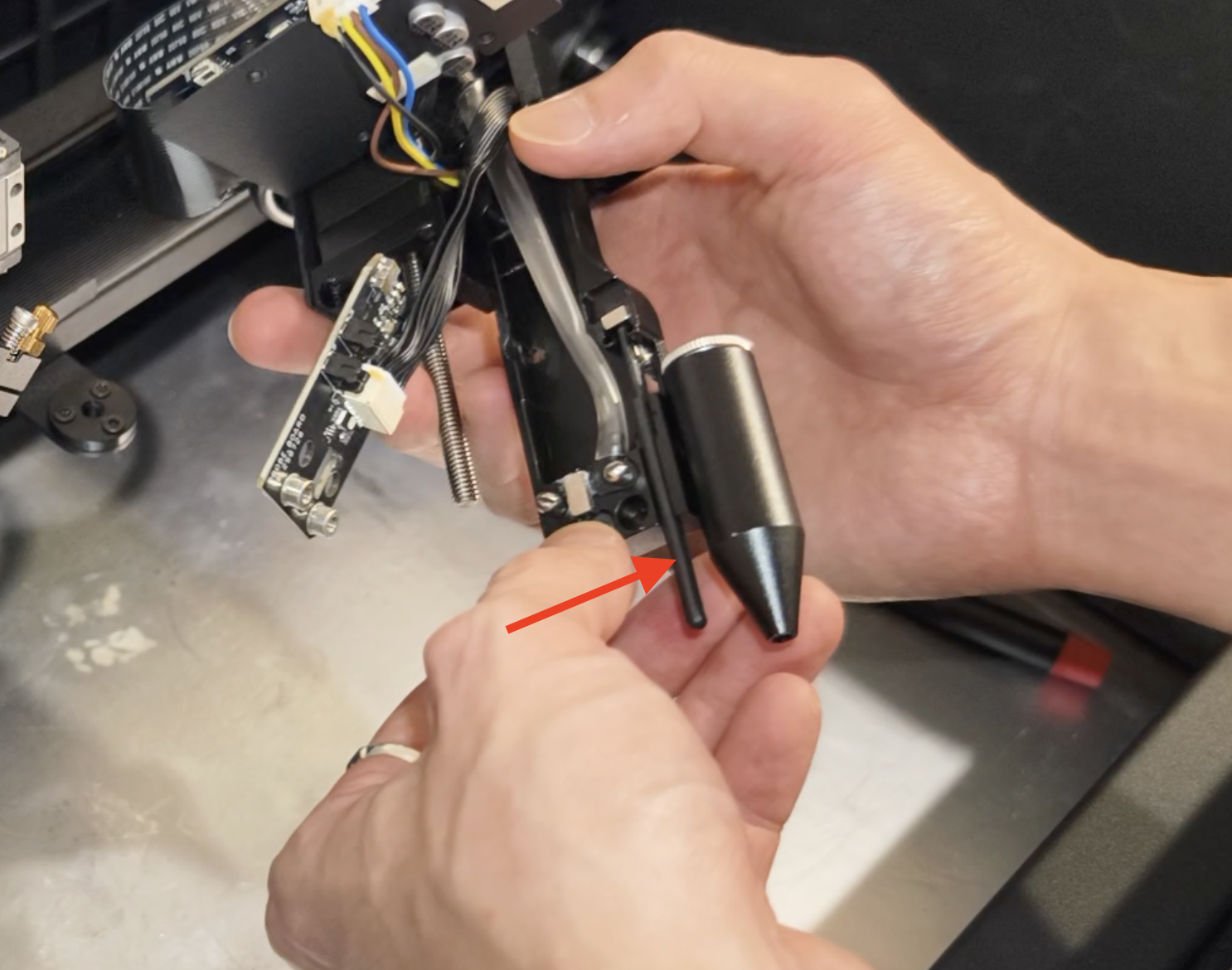

Poista vanha anturi. Asenna uusi anturi.
Varmista, että tarkennusanturi ja magneetti ovat oikeassa asennossa.
Tarkennusanturin ja magneetin on vedettävä toisiaan puoleensa, mikä on oikea asento.
Oikea esimerkki |
Väärä esimerkki |
Vaihe 7
Kiinnitä Z-akselin levy laserpään kokoonpanoon.
Vaihe 8
Asenna laserpään kokoonpano kierretangon avulla ja kiinnitä laserpään kokoonpano lineaariliukuun neljällä ruuvilla.
#END
