Väliaikaisen OPA-työkalun opas

Kuvaus

Tämä artikkeli opastaa sinua väliaikaisen OPA-työkalun valmistamisessa.
Varmista, että mitat on piirretty tai leikattu mahdollisimman tarkasti.

Yleiskatsaus

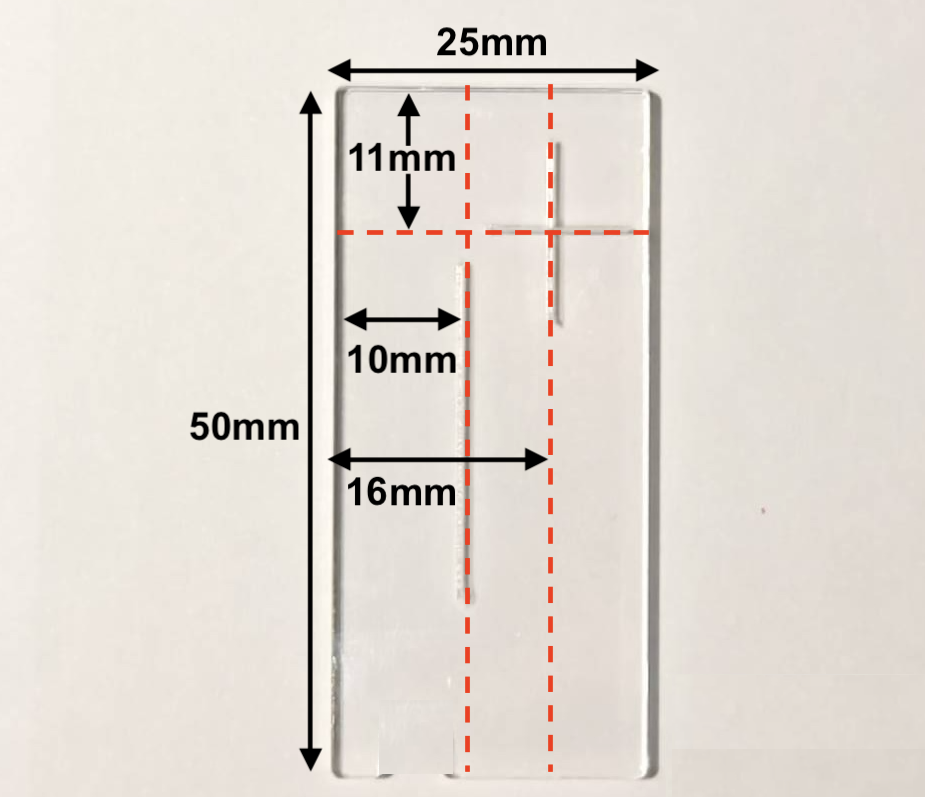

Tarvitset vain 50mm x 25mm läpinäkyvän palan (joka voidaan leikata oikeaan kokoon) ja piirrä kolme viivaa alla olevan kuvan punaisilla viivoilla merkittyjen mittojen mukaisesti.
(Voit käyttää omaa menetelmääsi, kunhan viivojen mitat ovat oikein.)

Vaihe 1

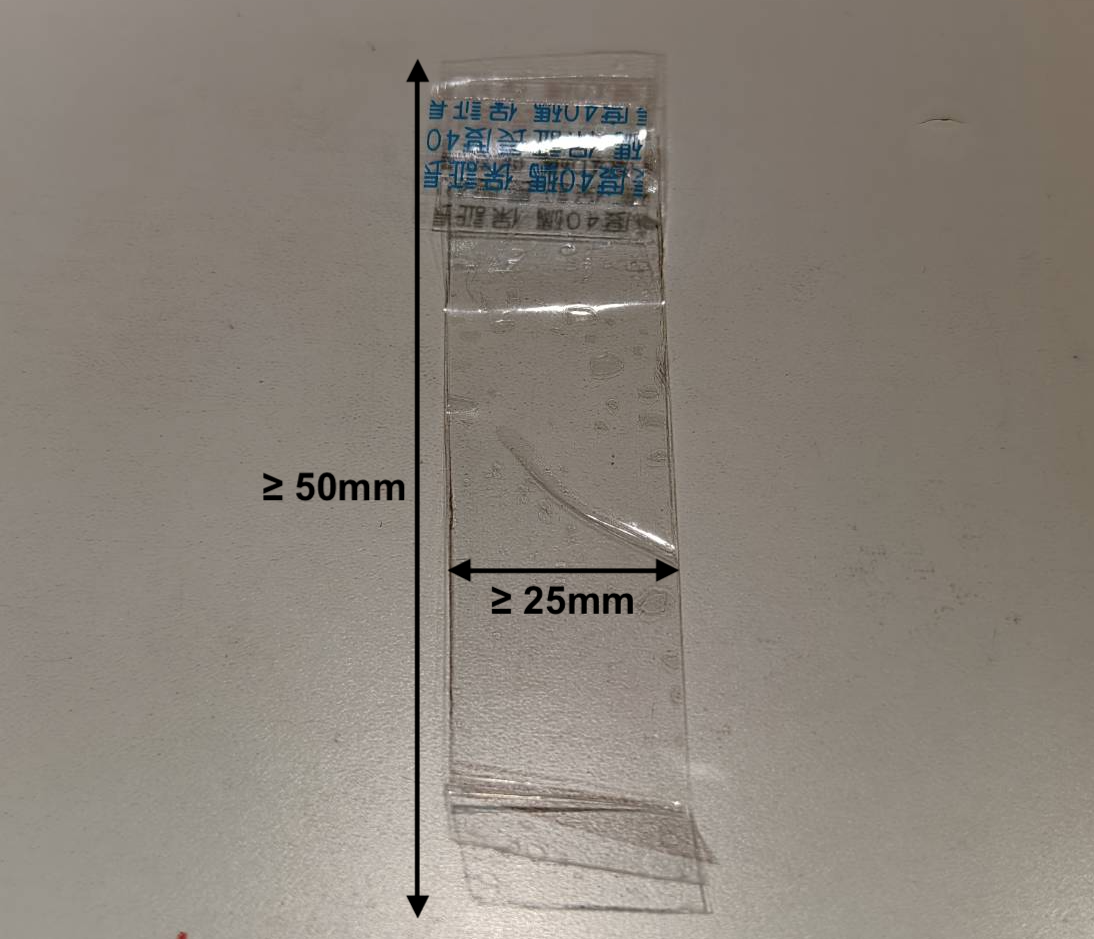

• Etsi läpinäkyvä teippi tai mikä tahansa läpinäkyvä pala, johon voi piirtää ja jota voi leikata.
• Jos käytät teippiä, taita teippi niin, että liimapinta peittyy, tai yhdistä kaksi palaa.
• Liimapinnan peittämisen jälkeen palan pituuden tulee olla vähintään 50mm ja leveyden vähintään 25mm. (Pidempi pituus käy, sillä voit leikata sen.)

Vaihe 2

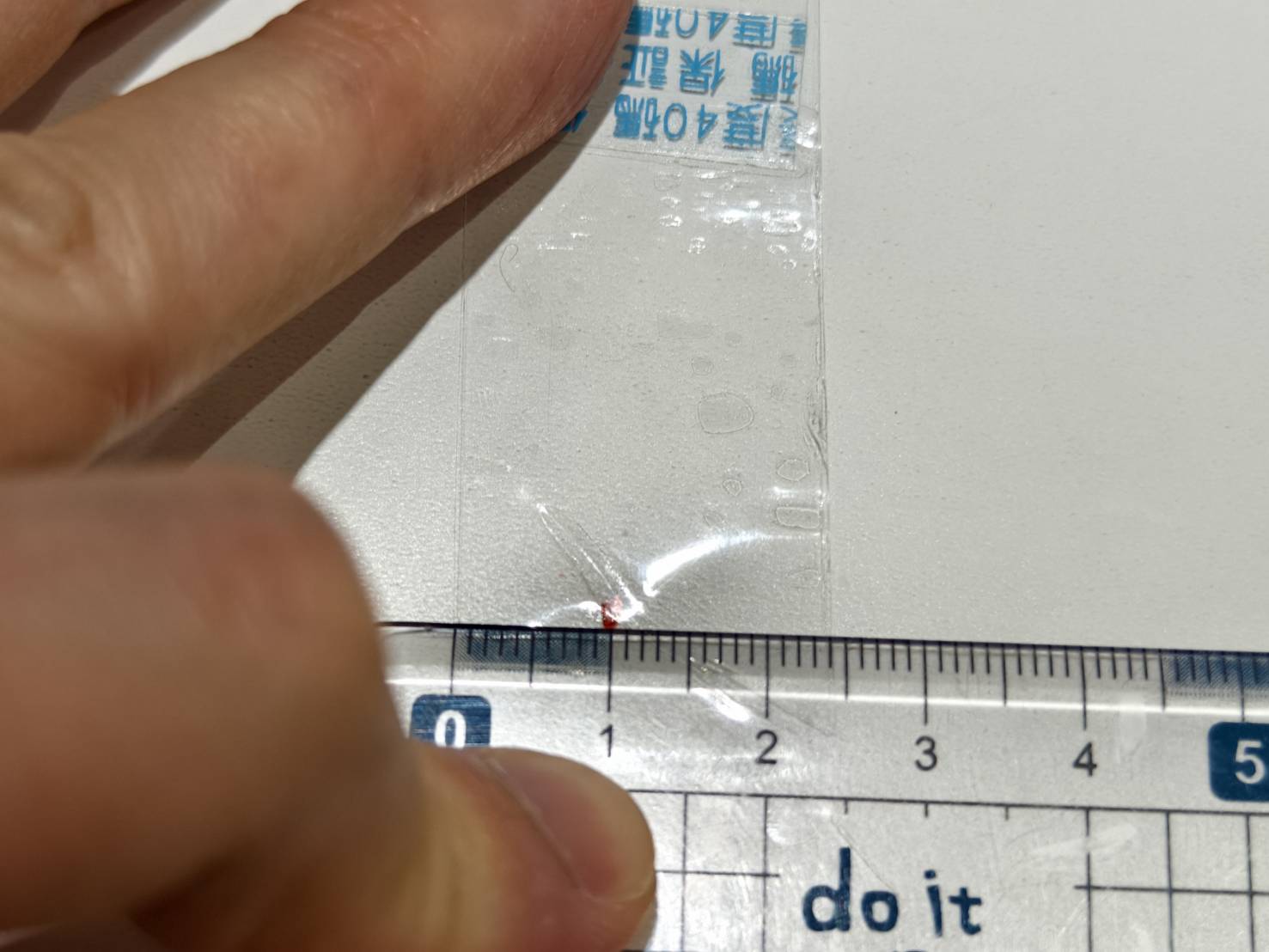

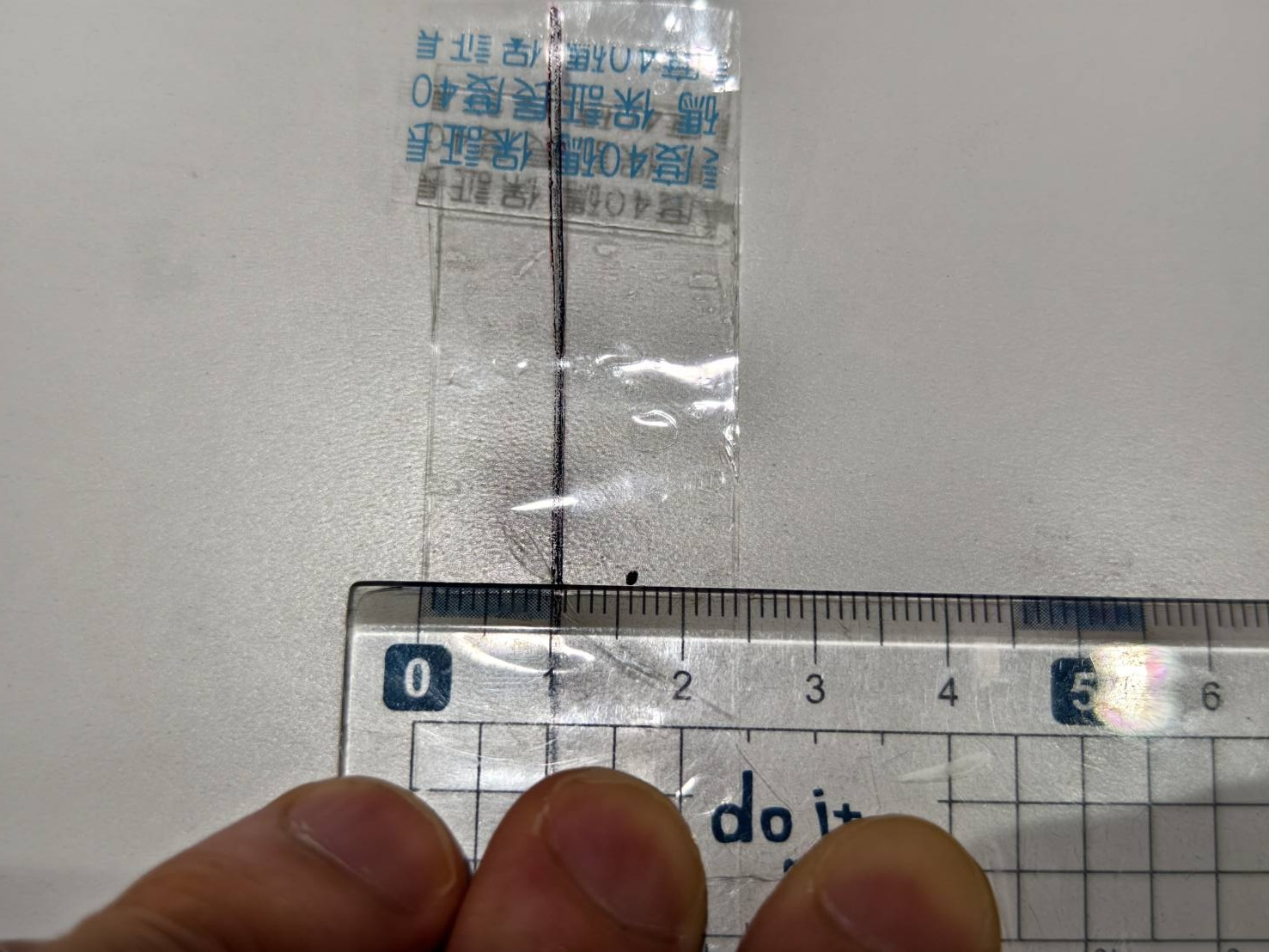

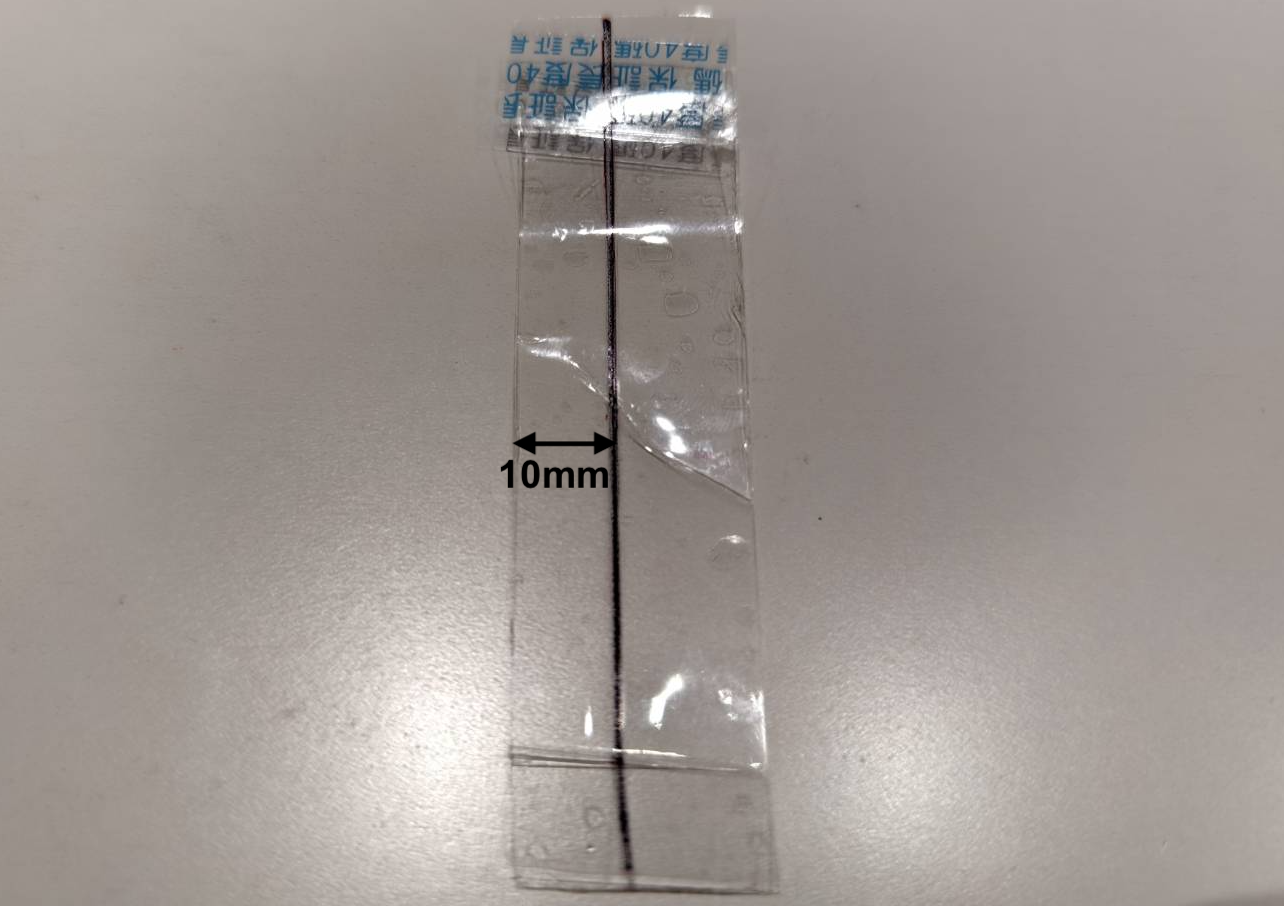

• Etsi pystysuora 10mm kohta ja merkitse se.


• Piirrä pystysuora viiva merkinnän kohdalta läpinäkyvän palan läpi.


Vaihe 3

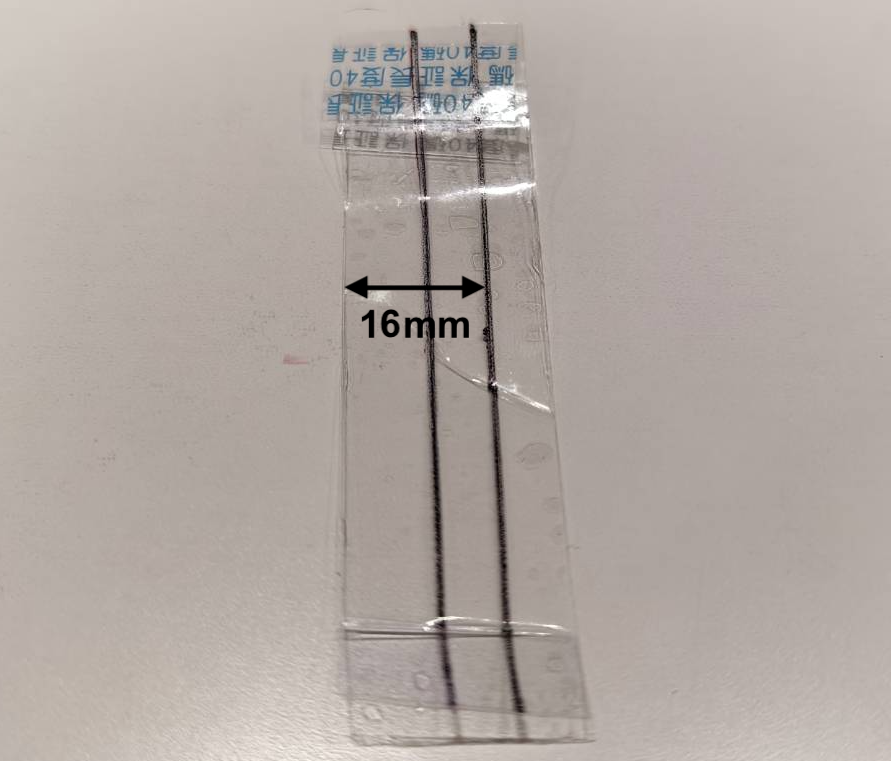

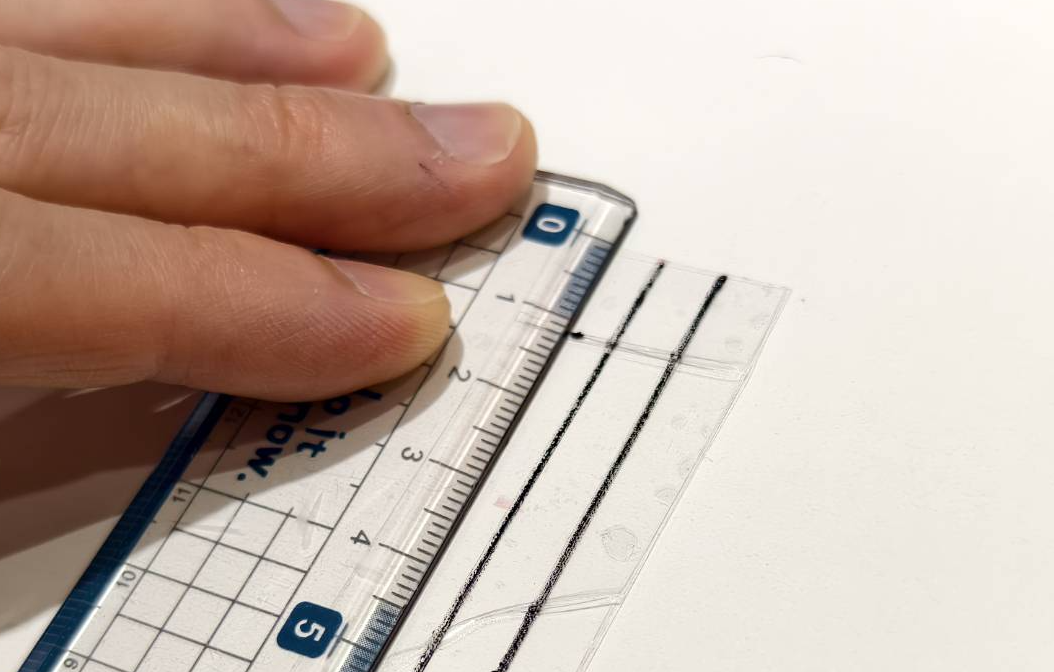

• Etsi pystysuora 16mm kohta ja merkitse se.


• Piirrä pystysuora viiva merkinnän kohdalta läpinäkyvän palan läpi.


Vaihe 4

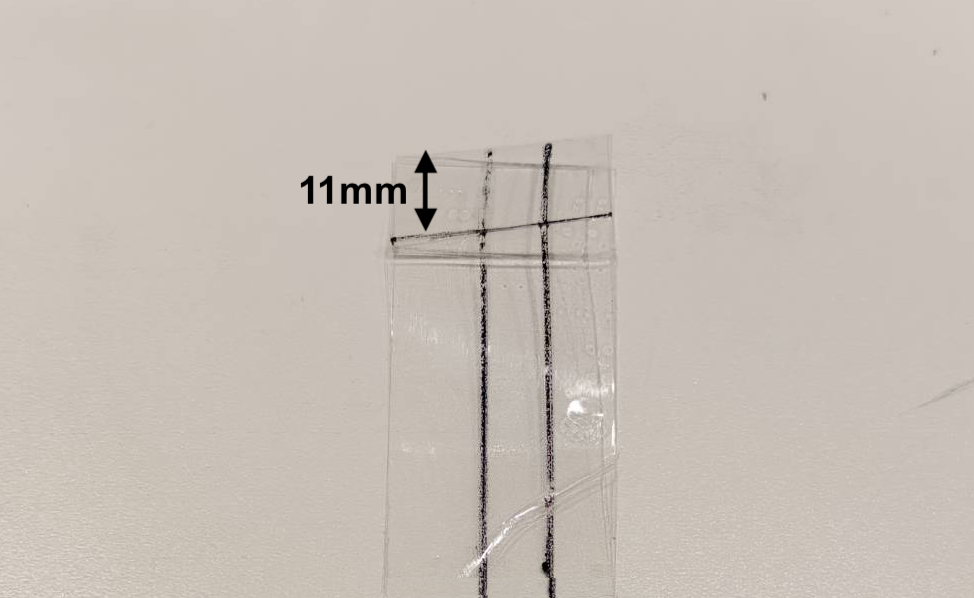

• Etsi vaakasuora 11mm kohta ja merkitse se.


• Piirrä pystysuora viiva merkinnän kohdalta läpinäkyvän palan läpi.


Vaihe 5

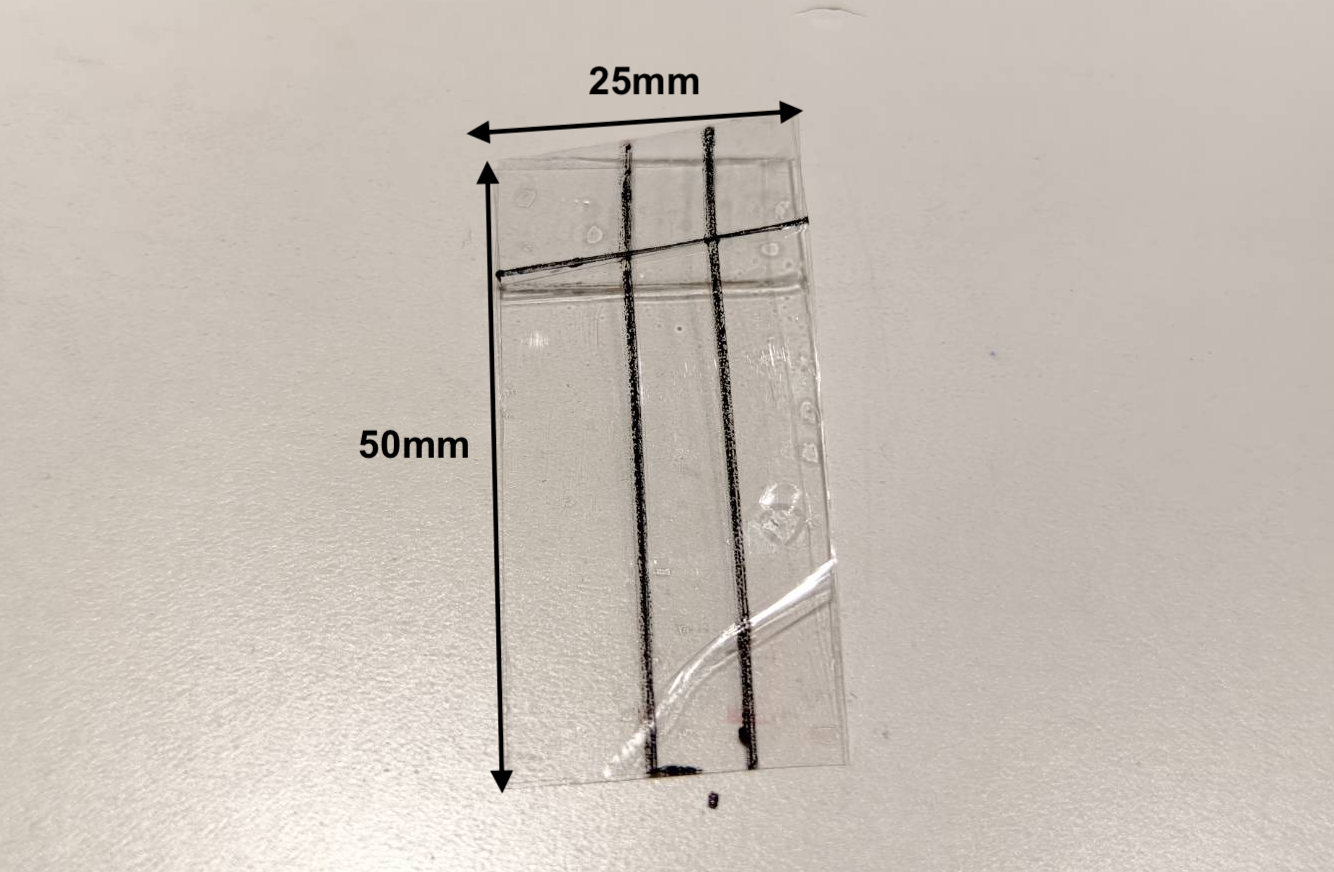

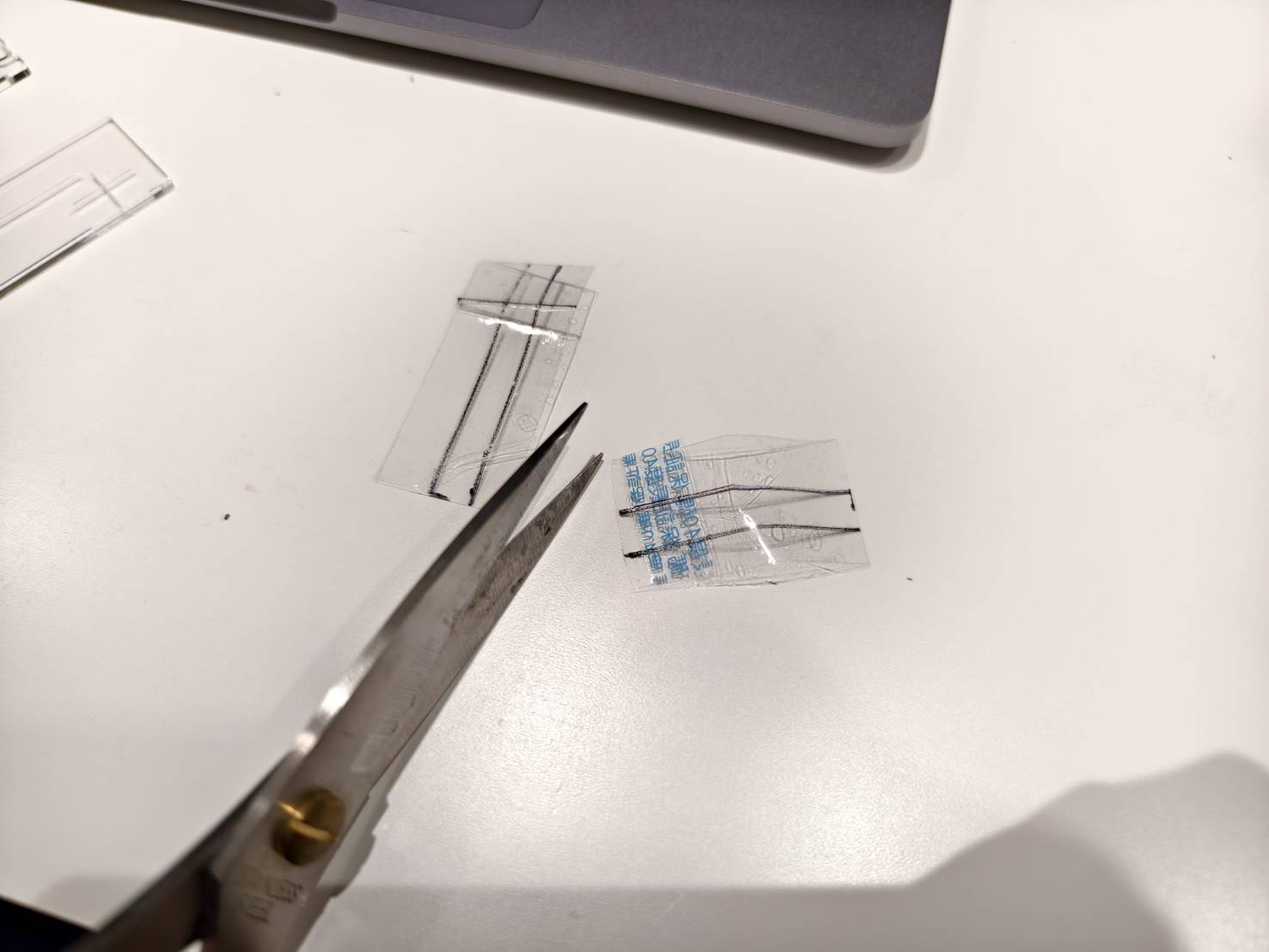

Leikkaa pala 50mm x 25mm kokoiseksi.

Vaihe 6

Tee merkintä 10 mm:n puolelle.

Vaihe 7

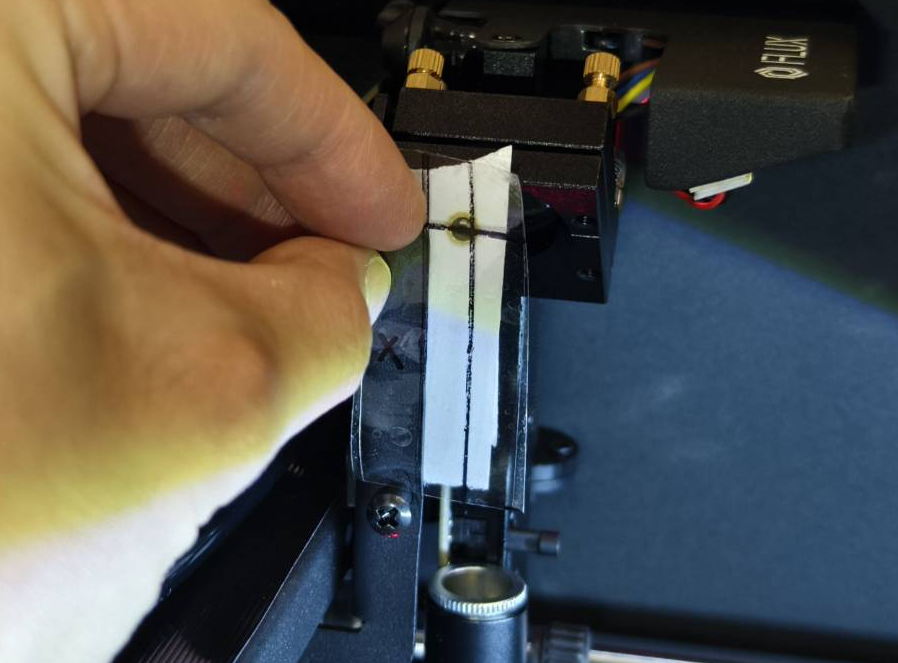

Katso työkalun käyttöohjeet optisen polun kohdistusoppaasta.
4-11 Optisen polun lisäsäädöt
