beamo II - Laservirtalähteen (Laser PSU) vaihto

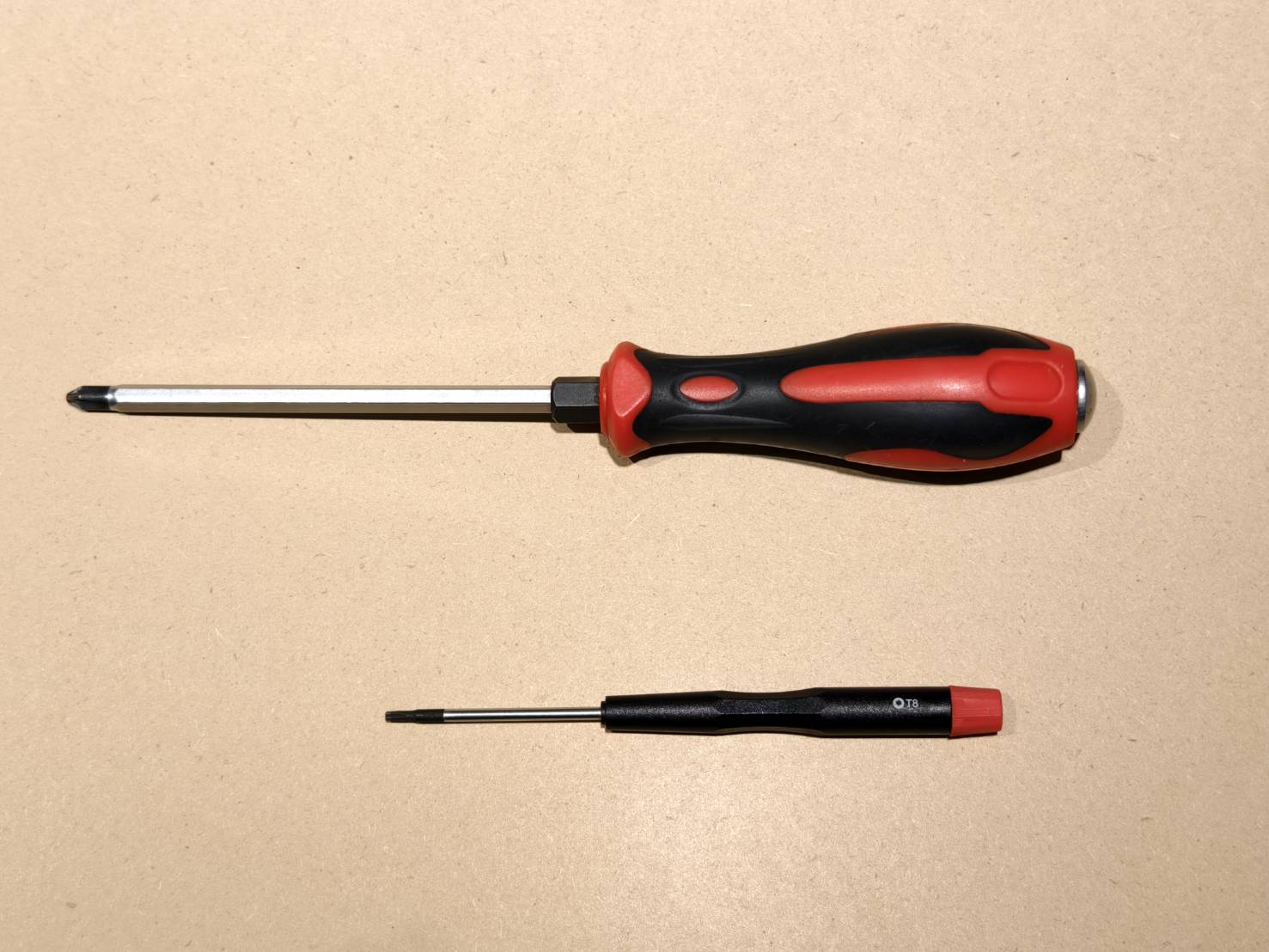

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Irrota etummainen metallikansi. (T8 Torx-ruuvi * 10 kpl)

Vaihe 3

Irrota takimmainen metallikansi.

Vaihe 4

Irrota kaapelit laservirtalähteestä (Laser PSU).

Vaihe 5

• Irrota neljä ruuvia laservirtalähteestä.



Vaihe 6

Irrota laservirtalähde ja aseta se väliaikaisesti sivuun.
(Virtalähteen kaapeli on tässä vaiheessa vielä kytkettynä laserputkeen.)

Vaihe 7

Irrota vesipumppu irrottaaksesi virtalähteen kaapelin laserputkesta, jonka jälkeen laservirtalähde voidaan poistaa järjestelmästä.

Vaihe 8

Kytke uuden virtalähteen kaapeli laserputkeen ja asenna vesipumppu takaisin paikalleen.

Vaihe 9

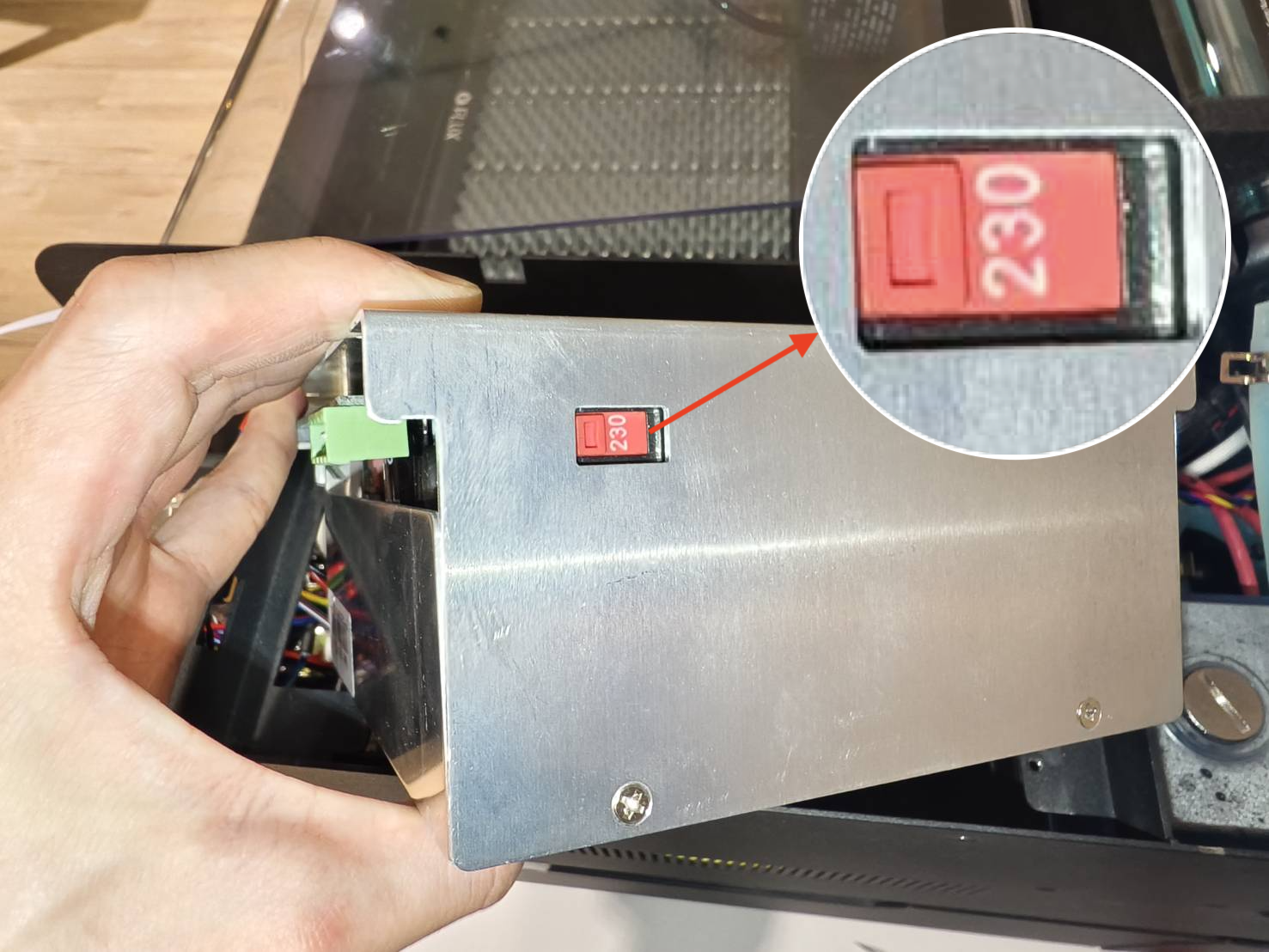

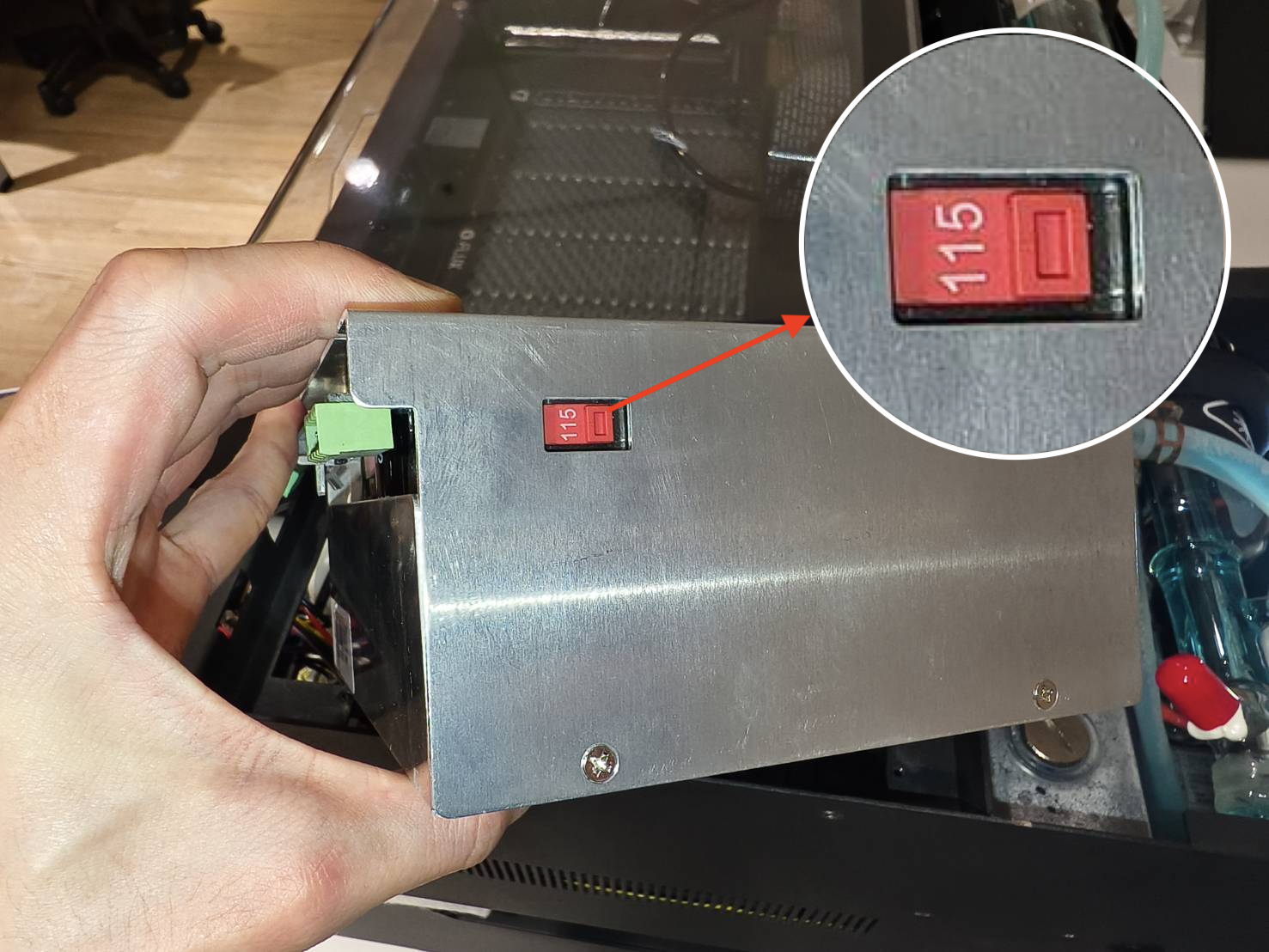

• Laitteessa on jännitekytkin 115V tai 230V vaihtoa varten. Valitse ympäristöösi sopiva oikea jännite. (Esimerkiksi Yhdysvalloissa käytetään 110V:ia, joten valitaan 115V. Isossa-Britanniassa käytetään 230V:ia, joten valitaan 230V.)

• Aseta laservirtalähde paikalleen.

Vaihe 10

Kiinnitä virtalähde neljällä ruuvilla.

Vaihe 11

Liitä kaapelit laservirtalähteeseen.

Vaihe 12

Liitä Type-C-kaapeli emolevyyn. Varmista, että kaapelin valkoinen piste osoittaa alaspäin.

Vaihe 13

Asenna takalevy takaisin paikalleen.

Vaihe 14

Asenna etulevy takaisin paikalleen. Varmista, että Type-C-kaapelin valkoinen piste osoittaa ylöspäin, kuten videossa näytetään.
