beamo II - Vesipumpun vaihto

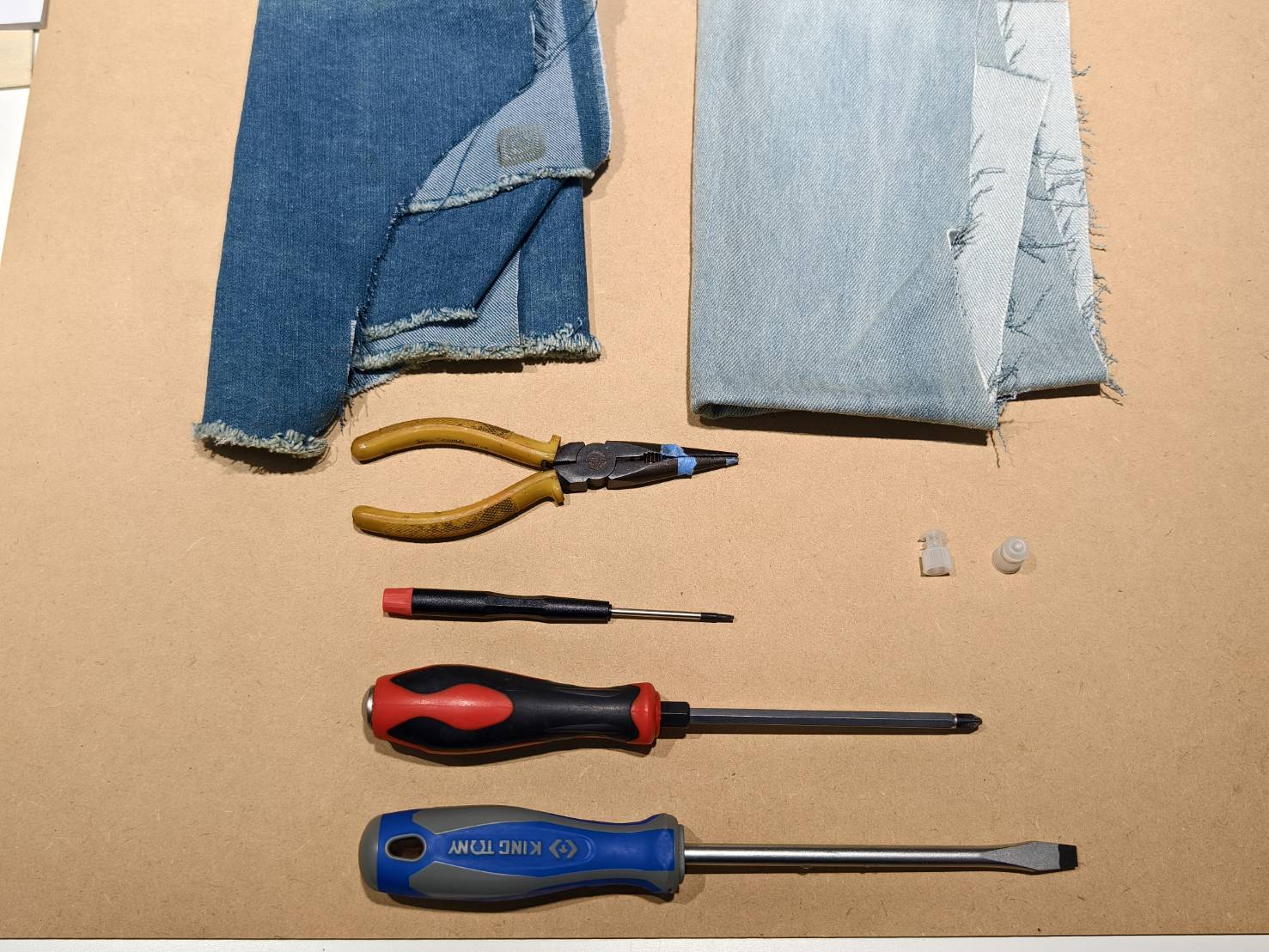

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Irrota etukansi. (T8 torx-ruuvi * 10 kpl)

Vaihe 3

Irrota takakansi.

Vaihe 4

Irrota kaapelit laserin virtalähteestä.

Vaihe 5

Irrota neljä ruuvia laserin virtalähteestä.

Vaihe 6

Irrota laserin virtalähde ja aseta se väliaikaisesti sivuun.
(Virtalähteen kaapeli on tällä hetkellä vielä kytkettynä laserputkeen.)

Vaihe 7

• Irrota vesipumppu koneen rungosta.

• Irrota vesipumpun kaapeli emolevystä.

Vaihe 8

Aseta rätit emolevyn ja koneen sisällä olevien johtojen ympärille.
Katso videolta.

Vaihe 9

Irrota metallikiinnikkeet vesiletkuista.

Vaihe 10

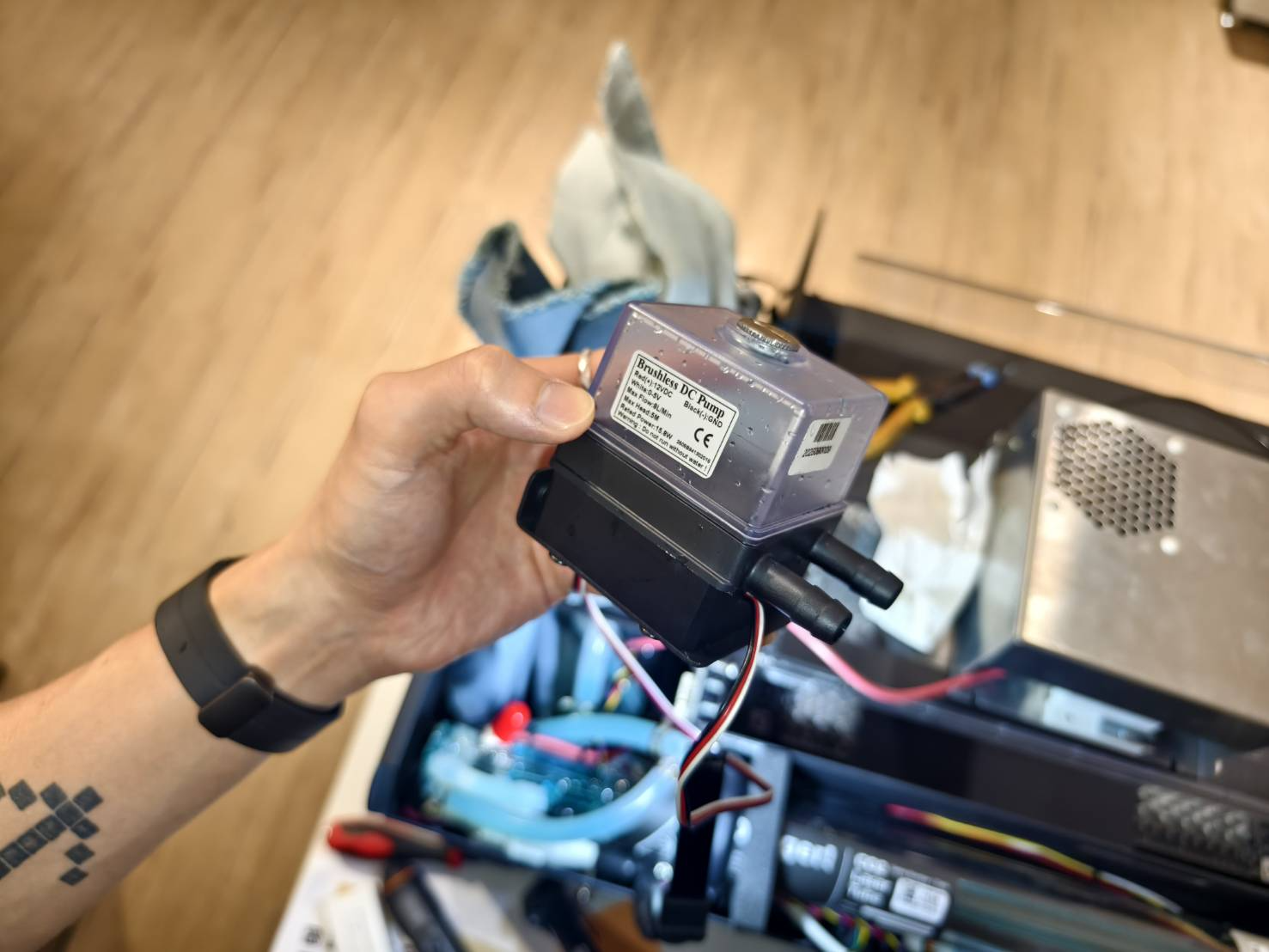

Irrota vesipumppu vesiletkuista, jonka jälkeen vesipumppu voidaan poistaa järjestelmästä.
Varmista, että letkutulpat ovat valmiina etukäteen, sillä pumpun irrottamisen yhteydessä vettä saattaa vuotaa. Tulppien välitön käyttö on suositeltavaa.
(Talouspaperia käytetään estämään vesiletkun vahingoittuminen pihdeillä.)

Vaihe 11

• Tyhjennä vesi pumpusta.

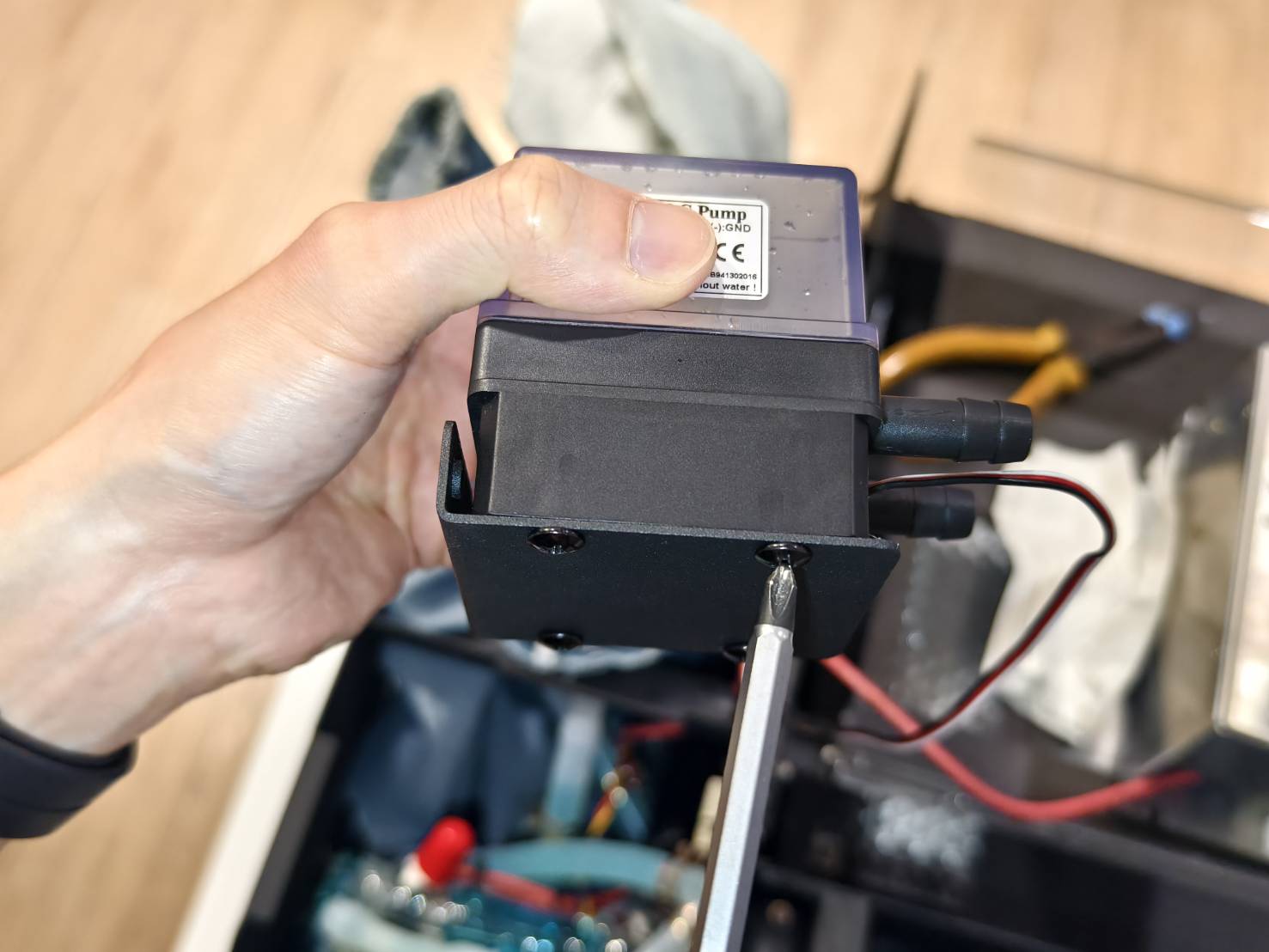

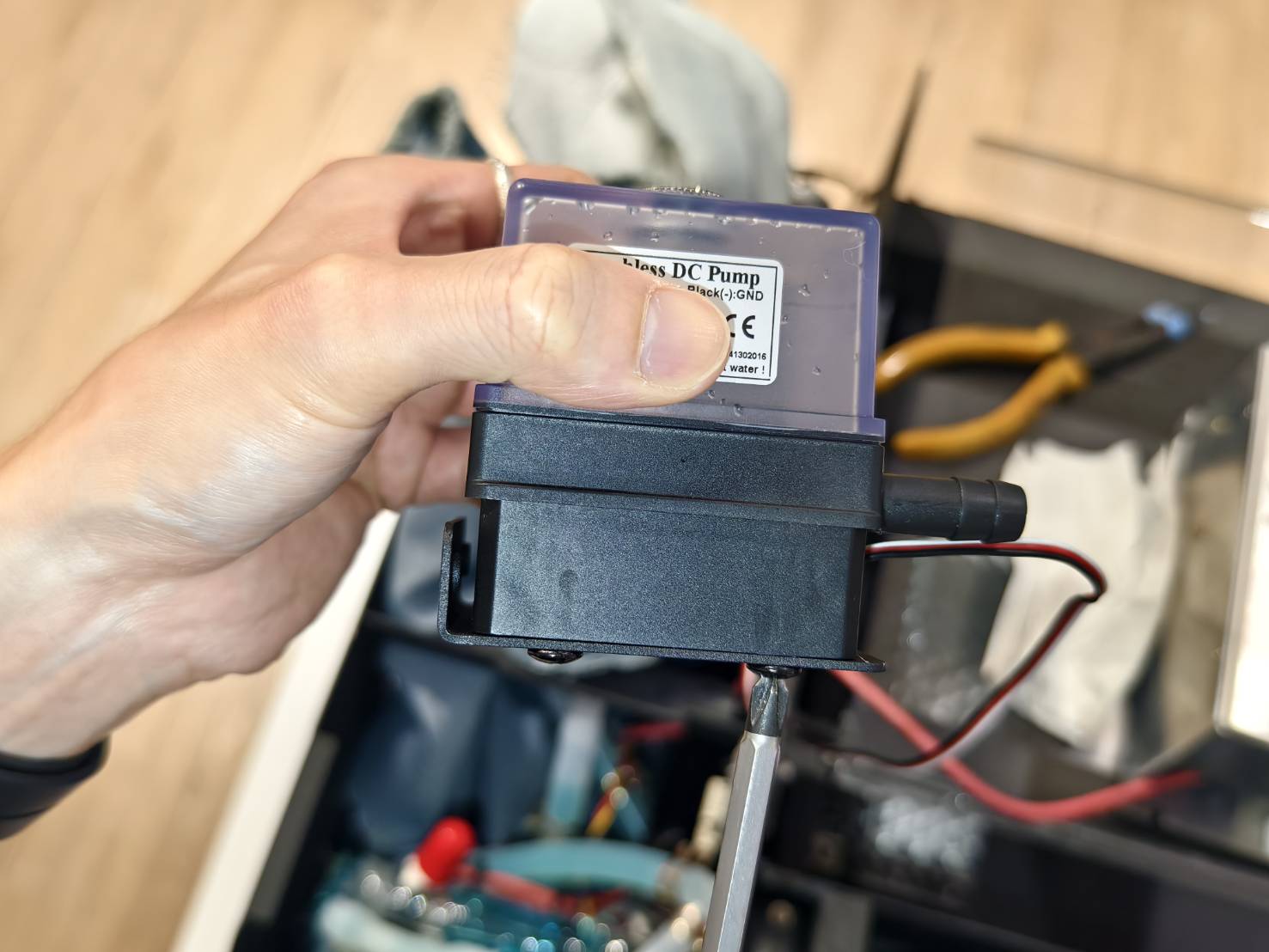

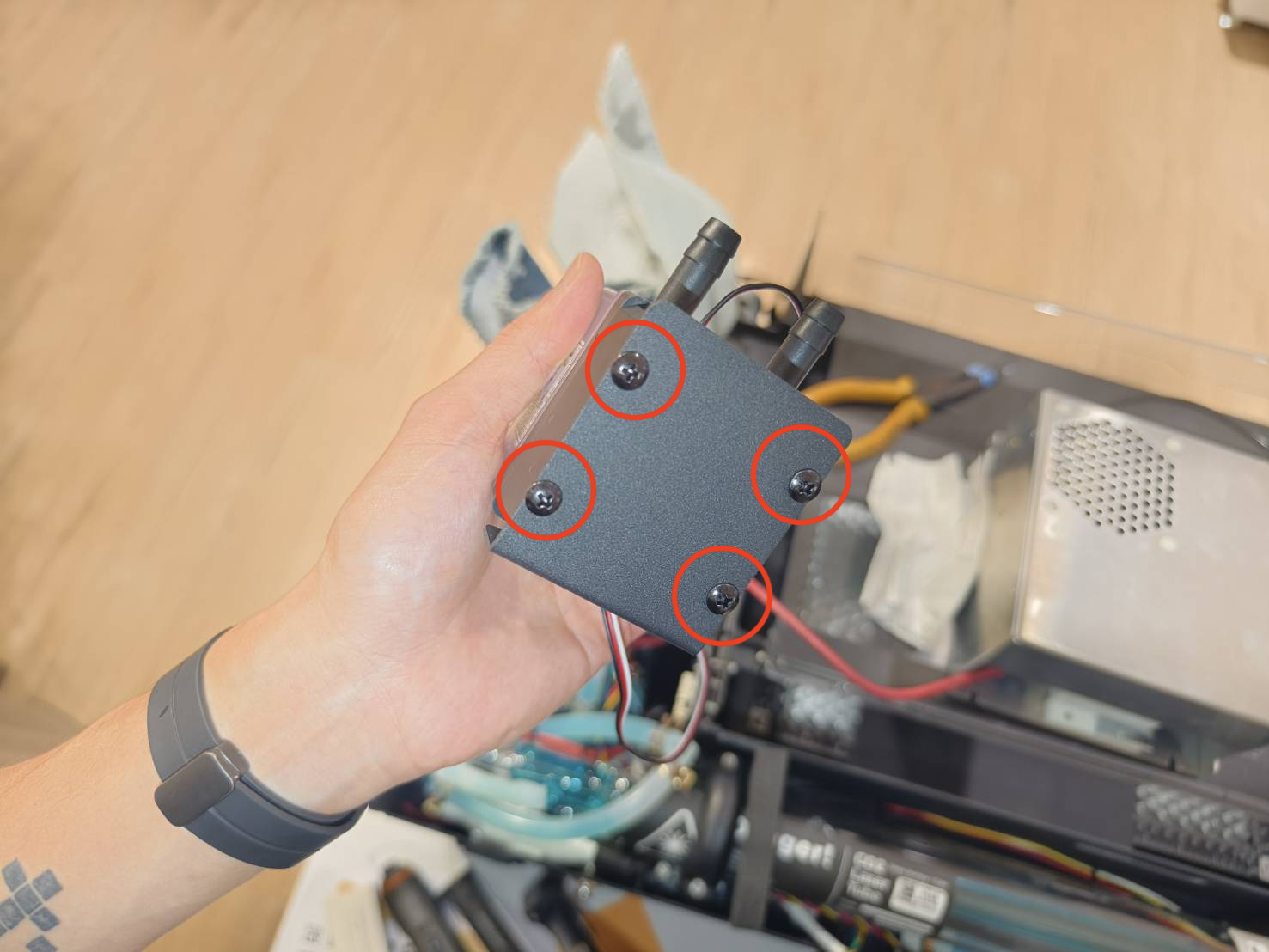

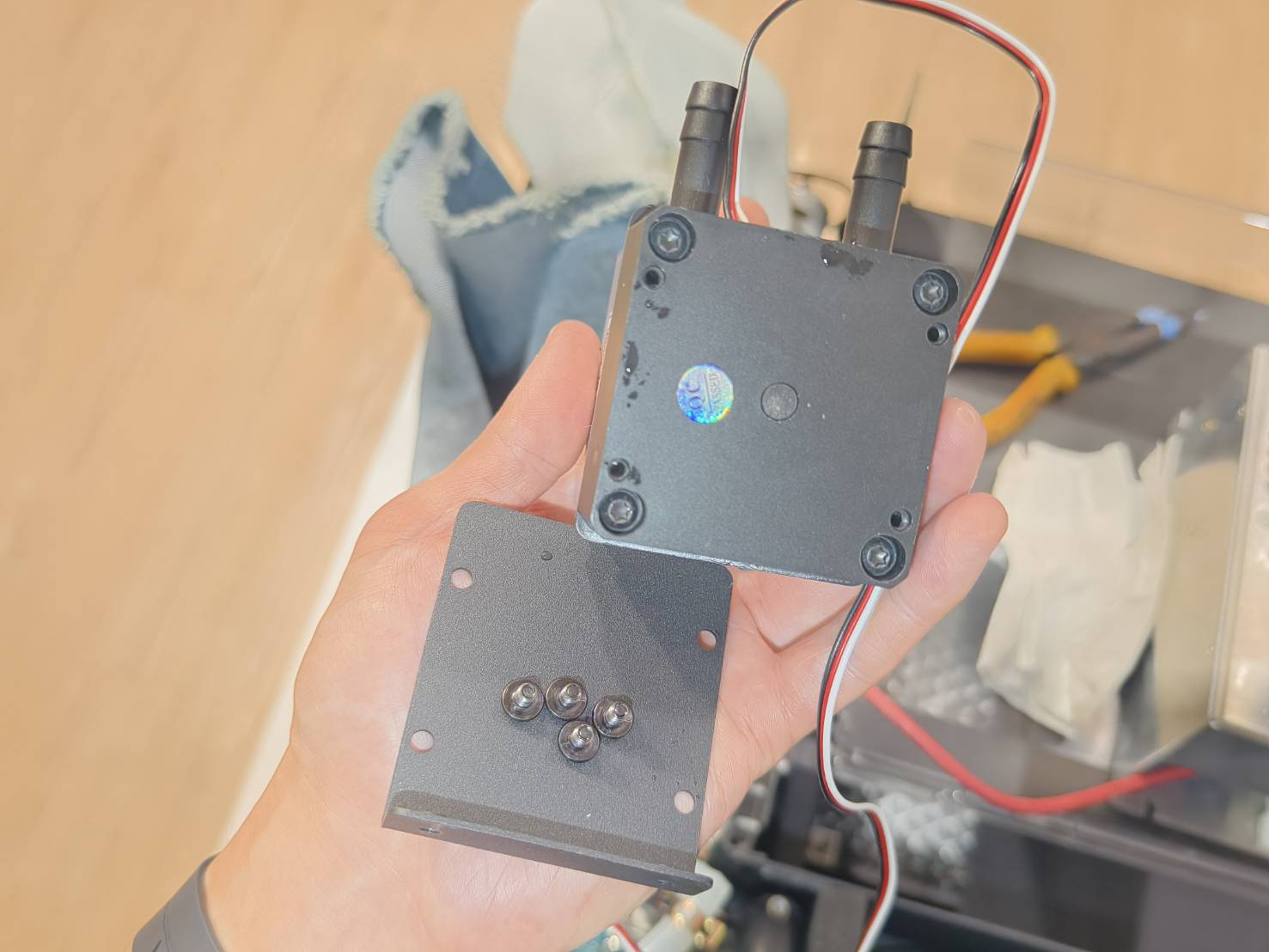

• Irrota jalusta pumpusta.



Vaihe 12

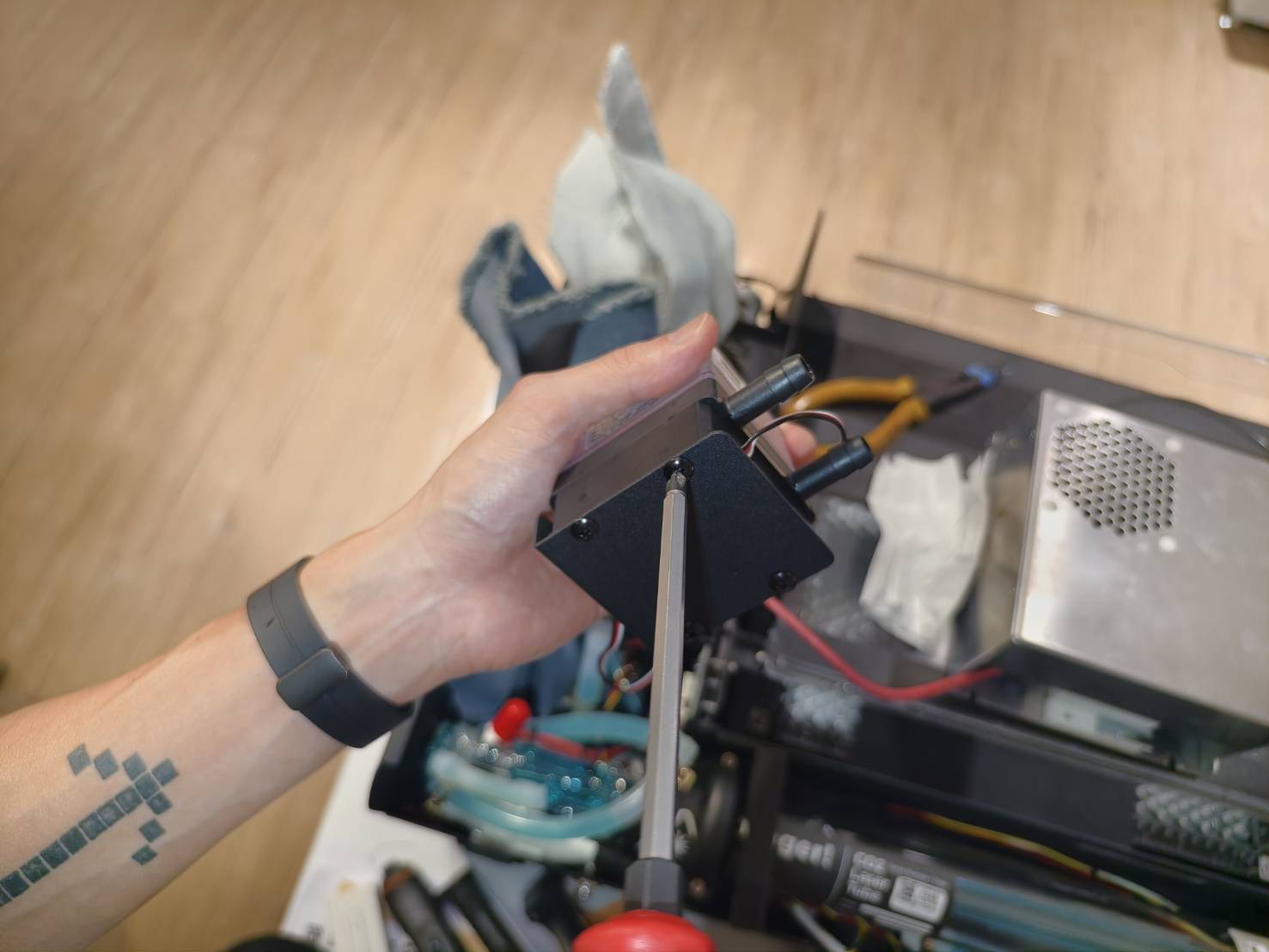

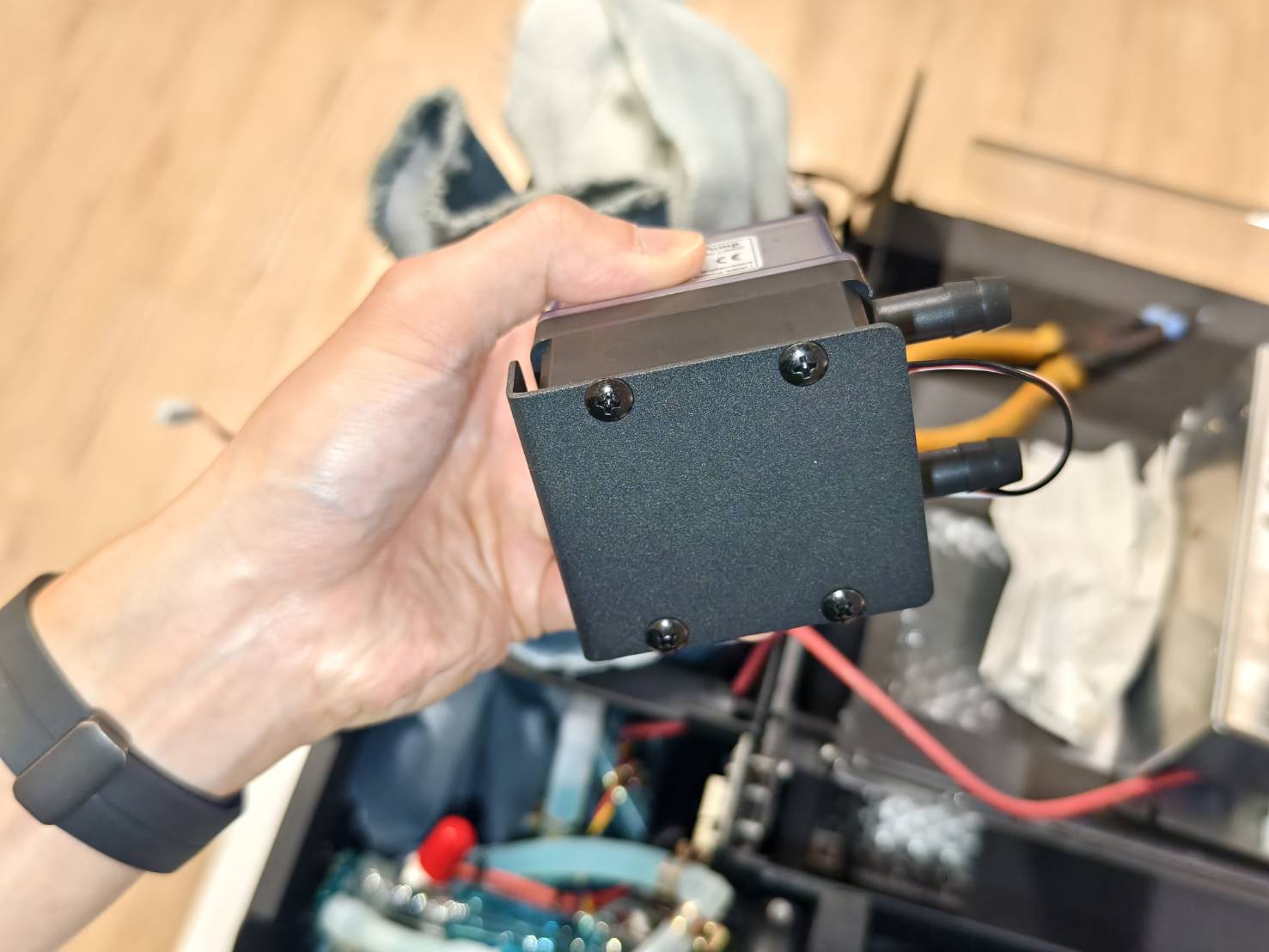

Asenna jalusta takaisin uuteen vesipumppuun.

Vaihe 13

• Liitä vesiletkut uuteen vesipumppuun.

• Jos huomaat vesiletkun olevan taipunut kuten videossa, yritä oikaista se kiertämällä.

Vaihe 14

• Poista rätit ja ruuvaa vesipumppu kiinni runkoon.

• Liitä pumpun kaapeli emolevyyn.

Vaihe 15

Aseta laserin virtalähde paikalleen.

Vaihe 16

Kiinnitä virtalähde neljällä ruuvilla.

Vaihe 17

Liitä kaapelit laserin virtalähteeseen.

Vaihe 18

Liitä Type-C-kaapeli emolevyyn. Varmista, että kaapelin valkoinen piste osoittaa alaspäin.

Vaihe 19

Asenna etuosan metallikuori takaisin paikalleen. Varmista, että Type-C-kaapelin valkoinen piste on ylöspäin, kuten videossa näytetään.

Vaihe 20

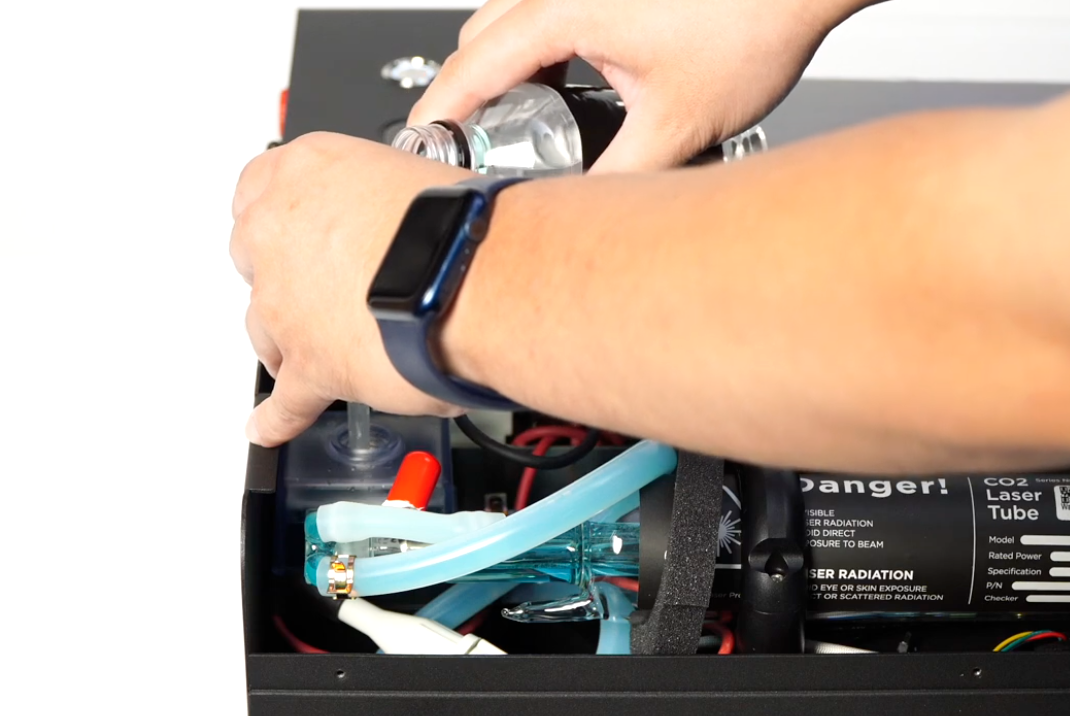

Lisää vettä järjestelmään.
