#913 Epänormaalin ilmavirran tunnistus

FLUX Support Team
  • Päivitetty

Mahdolliset syyt:

  1. Järjestelmähäiriö (Päivitä laiteohjelmisto, palauta tehdasasetukset tai alusta SD-kortti uudelleen).
  2. Ilmaletku on taipunut tai vaurioitunut.
  3. Anturin läpinäkyvä T-liitin on taipunut tai vaurioitunut.
  4. Emolevyn vika.
  5. Ilmapumpun sovitinlevyn vika.
  6. Ilmapumppu on liian heikko.
  7. Ilmapumppu on liian voimakas (Pieni todennäköisyys).

Vaihe 1

  • Vaihda laitteen sivussa oleva ilmapumpun suodatin.IMG20250508171210.jpg

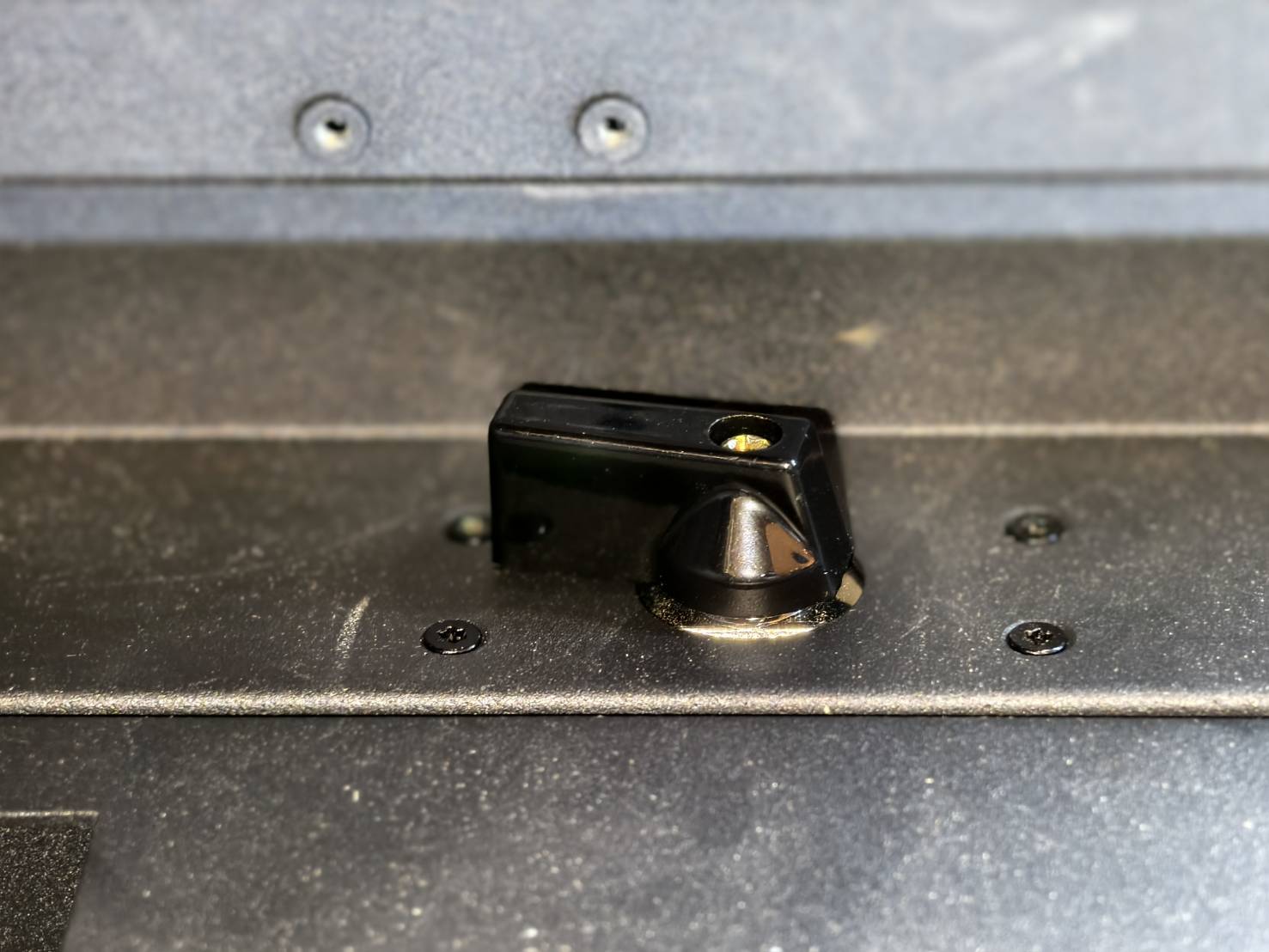

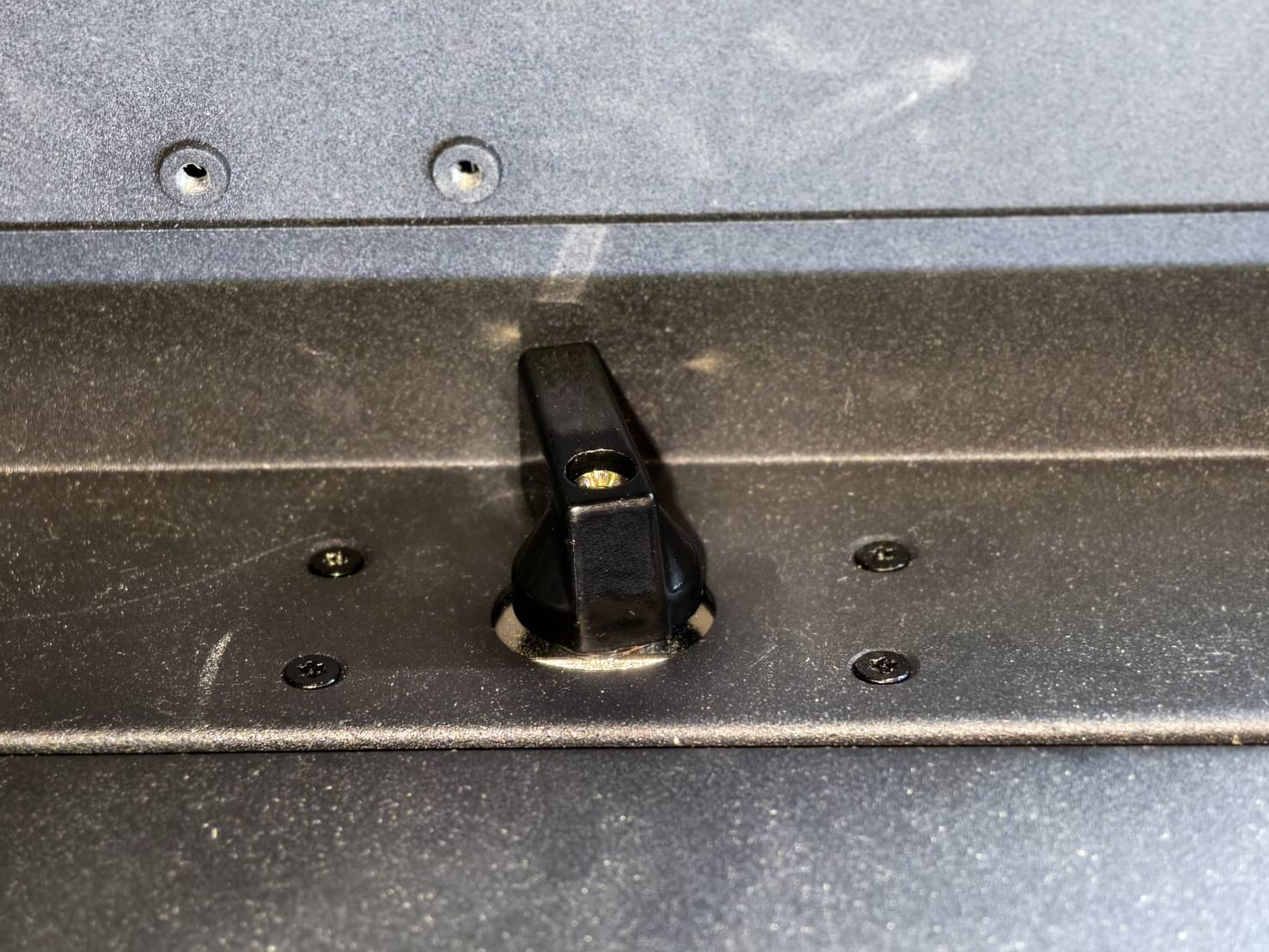

  • Varmista, että ilmaventtiili on AUKI-asennossa.

    Auki

    Kiinni
  • Suorita ilmavirtaustesti.



Arvioi testitulos ja määritä seuraava vaihe:

  • Arvo EI OLE normaalialueella >> Vaihe 2

Vaihe 2

Tarkista, puhaltaako laserpään suuttimesta ilmaa normaalisti.

  • Napsauta "Toiminto ➜ Ilmapumppu" laitteen ohjauspaneelista.
  • Aseta kätesi tai paperiliuska laserpään suuttimen alle tuntuaksesi, puhallaako ilma normaalisti.

Arvioi testitulos ja määritä seuraava vaihe:

  • Kyllä, ilmaa puhaltaa ulos >> Vaihe 3

Vaihe 2.1

Poista laitteen sivukansi ja tarkista, että johdotus ja T-liitos on kytketty oikein.

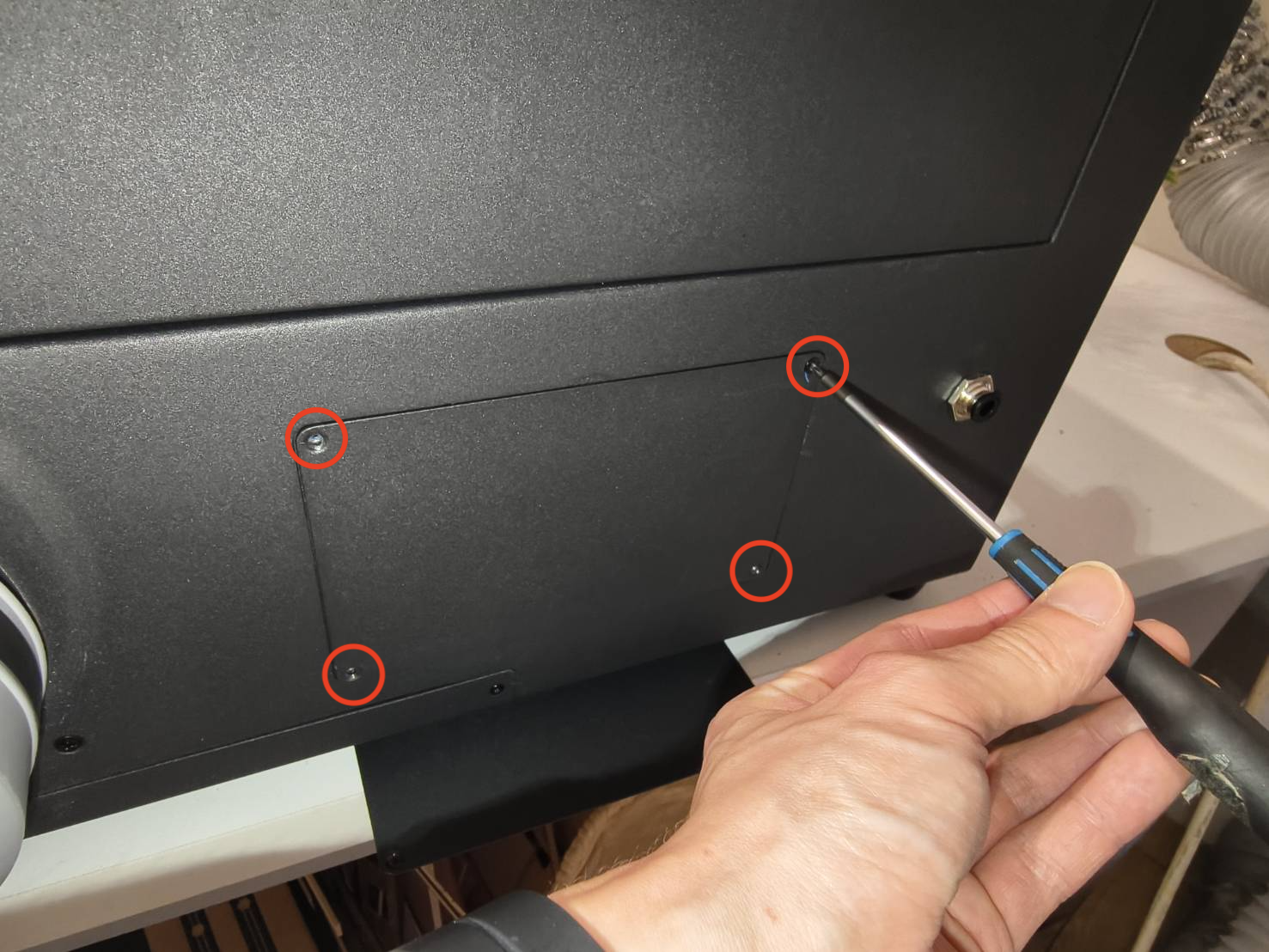

  • Löysää sivun Phillips-ruuvit avataksesi sivukannen.



  • Tarkista tai kytke uudelleen ilmapumpun johdot emolevyllä (Sammuta laite ensin).


  • Pura takakansi ja tarkista, ovatko ilmaletkujen liitokset löysät tai taipuneet.

  • Tarkista laserpään ilmaletku.

    Suuttimen ilmaletku on taipunut Ketjun ilmaletku on taipunut



  • Kytke laitteen virta päälle ja napsauta "Toiminto ➜ Ilmapumppu" tarkistaaksesi, toimiiko ilmanpuhallustoiminto normaalisti.

Arvioi testitulos ja määritä seuraava vaihe:

  • Kyllä, ilmaa puhaltaa ulos >> Vaihe 3

Vaihe 2.2

Palauta laite tehdasasetuksiin ja testaa, puhallaako ilmaa lasersuuttimesta.

(Kotiasento Seuraava sivu Tehdasasetusten palautus Kyllä)


Arvioi testitulos ja määritä seuraava vaihe:

  • Kyllä, ilmaa puhaltaa ulos >> Vaihe 3

Vaihe 2.3

Päivitä laiteohjelmisto uusimpaan versioon ja testaa, puhallaako ilmaa lasersuuttimesta.
4-7 Laiteohjelmiston päivitys




Arvioi testitulos ja määritä seuraava vaihe:

  • Ei, ilmaa EI puhalla ulos >> Ota yhteyttä asiakaspalveluun
    • Mahdolliset syyt:
      1. Ilmapumppu viallinen, vaatii vaihdon.
      2. Emolevy viallinen, vaatii vaihdon.
      3. Ilmapumpun sovitinlevy viallinen, vaatii vaihdon.

Vaihe 2.4

Ota käyttöön "Ilmavirran nopeustesti" laitteen ohjauspaneelista ja siirrä laserpäätä työalueen neljään kulmaan varmistaaksesi, muuttuuko arvo liikkeen mukana.
Testin käyttöönotto: Valitse "Laite ➜ Laitteistoasetukset ➜ Ilmavirran nopeustesti"

Ilmavirran nopeustestin käyttöönotto



Esittely:



Arvioi testitulos ja määritä seuraava vaihe:

  • Arvo on aina normaalialueella >> Vaihe 2.5
  • Arvo on aina alle minimin >> Vaihe 4
  • Arvo on aina yli maksimialueen >> Vaihe 5
  • Arvo vaihtelee normaalin ja maksimin välillä >> Vaihe 5

Vaihe 2.5

Suorita tehtävä ja tarkkaile, ilmestyykö virhe.

Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava vaihe:

  • Ei, virhe ei ilmesty >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Järjestelmävirhe tapahtui.
  • Kyllä, virhe ilmestyy edelleen >> Ota yhteyttä asiakaspalveluun
    • Mahdolliset syyt:
      • Järjestelmä on korruptoitunut, RK-emolevy on ohjelmoitava uudelleen.
      • Emolevy viallinen, vaatii vaihdon.

Vaihe 3

Ota ilmavirtausarvo käyttöön paneelissa ja siirrä laserpäätä työalueen ympäri nähdäksesi, muuttuuko arvo laserpäätä siirrettäessä.

Ilmavirtausnopeustestin käyttöönotto.



Esittely:



Määritä testitulos ja seuraava toimenpide.

  • Arvo on aina normaalialueella >> Vaihe 3.1
  • Arvo on aina pienempi kuin min. arvo >> Vaihe 4
  • Arvo on aina suurempi kuin maks. arvo >> Vaihe 5
  • Arvo vaihtelee normaalin ja maks. arvon välillä >> Vaihe 5

Vaihe 3.1

Suorita tehtävä ja tarkkaile, ilmestyykö virhe.

Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava vaihe:

  • Ei, virhe ei ilmesty >> Kone toimii normaalisti.
  • Kyllä, virhe ilmestyy edelleen >> Vaihe 3.2

Vaihe 3.2

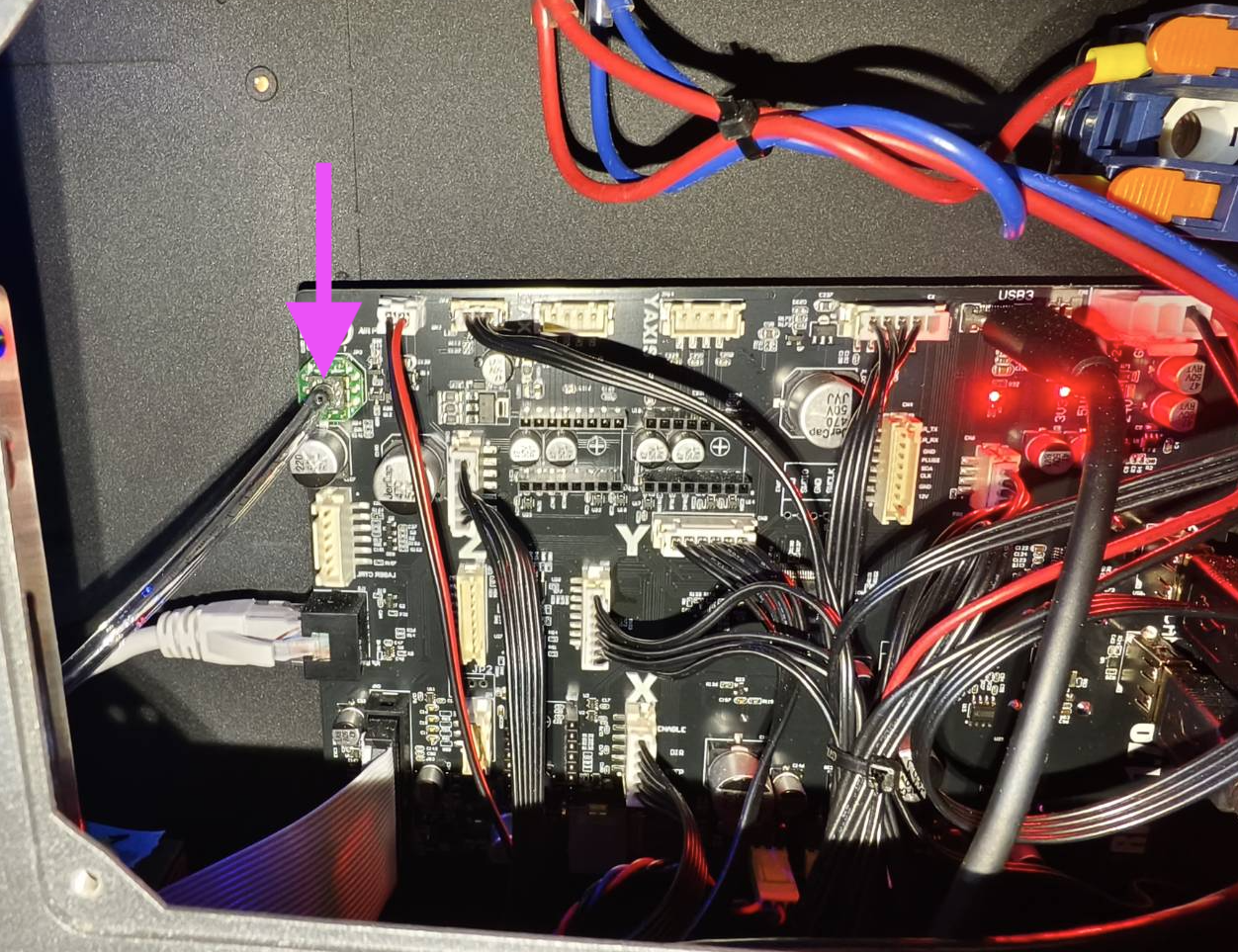

Kytke läpinäkyvä T-liitin uudelleen anturiin ja suorita sitten tehtävä varmistaaksesi, jatkuuko virhe.

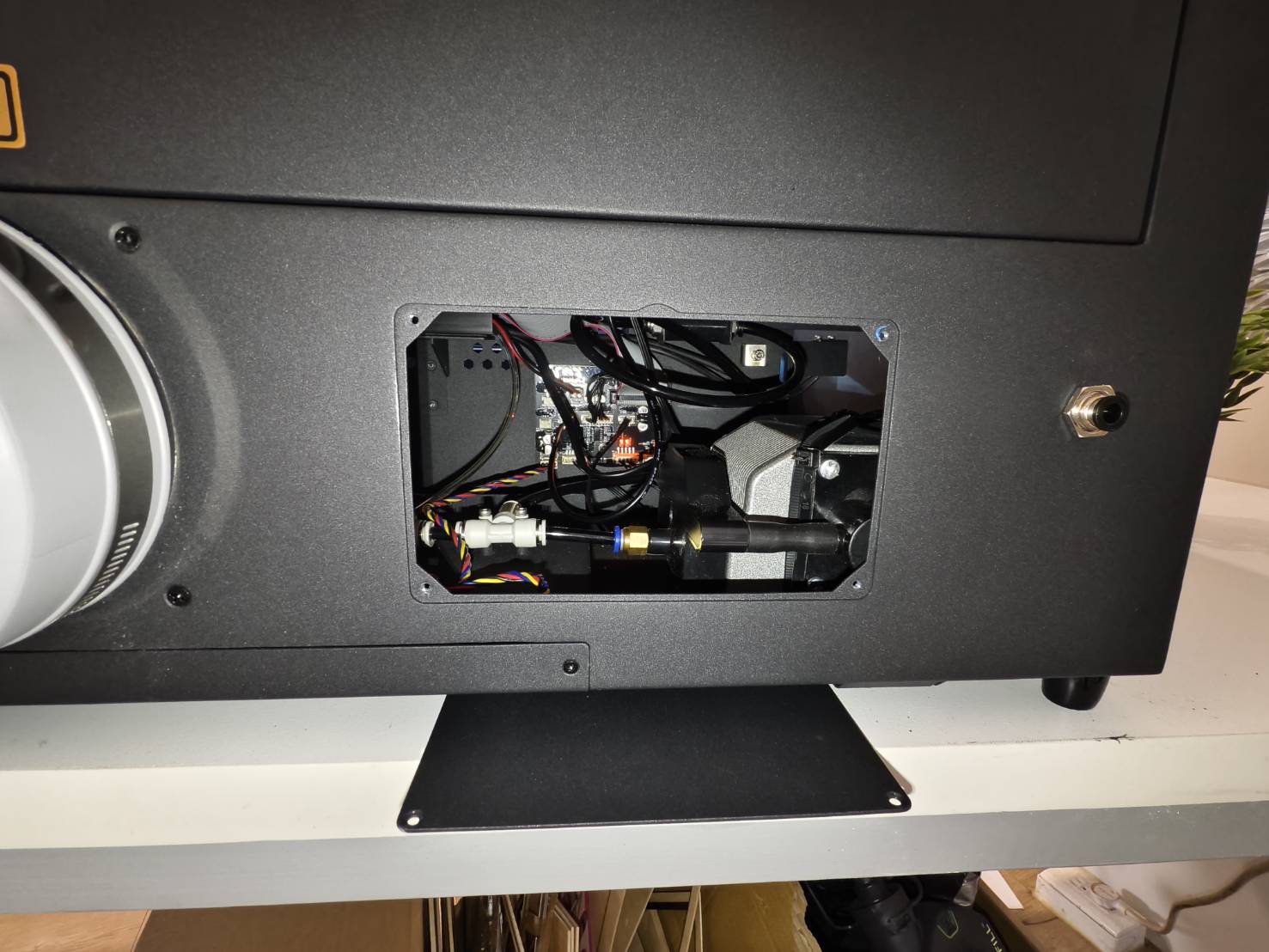

  • Avaa sivukansi koneen sisäosan tarkastamiseksi.

  • Kytke läpinäkyvä T-liitin uudelleen.



  • Suorita tehtävä ja tarkkaile, ilmestyykö virhe.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava vaihe:

  • Ei, virhe ei ilmesty >> Ongelma ratkaistu

    • Mahdollinen syy:
      1. Läpinäkyvän T-liittimen huono kytkentä.
  • Kyllä, virhe ilmestyy edelleen >> Vaihe 3.3

Vaihe 3.3

Palauta kone tehdasasetuksiin ja suorita tehtävä nähdäksesi ilmestyykö virhe.

(Kotiasento Seuraava sivu Tehdasasetusten palautus Kyllä)



Arvioi testitulos ja määritä seuraava vaihe:

  • Ei, virhe ei ilmesty >> Ongelma ratkaistu

    • Mahdollinen syy:
      1. Järjestelmävirhe.
  • Kyllä, virhe ilmestyy edelleen >> Ota yhteyttä asiakaspalveluun
    • Mahdolliset syyt:
      1. Järjestelmä on korruptoitunut, RK-emolevy on ohjelmoitava uudelleen.
      2. Emolevy viallinen, vaatii vaihdon.

Vaihe 4

Kytke läpinäkyvä T-liitin uudelleen ja tarkista ilmavirtauksen arvo.

  • Avaa sivukansi koneen sisäosan tarkastamiseksi.

  • Kytke läpinäkyvä T-liitin uudelleen.



  • Ota käyttöön "Ilmavirran nopeustesti" ja liikuta laserpäätä arvojen tarkistamiseksi.

Arvioi testitulos ja määritä seuraava vaihe:

  • Arvo on aina normaalialueella >> Vaihe 4.3
  • Arvo on aina yli maksimialueen >> Vaihe 5
  • Arvo vaihtelee normaalin ja maksimin välillä >> Vaihe 5

Vaihe 4.1

Tarkista ilmaletkut ja läpinäkyvä T-liitos vuotojen tai vaurioiden varalta.

  • Tarkista laserpään ilmaletku.

    Suuttimen ilmaletku on taipunut Ketjun ilmaletku on taipunut
  • Tarkista vuotavatko ilmaletkujen liittimet. Kytke tarvittaessa uudelleen.


  • Tarkista ilmaletkun muu reitti.

    Ilmaletkujen sijoittelun yleiskatsaus

Arvioi testitulos ja määritä seuraava vaihe:

  • Ilmaletkut ja T-liitos ovat kunnossa >> Vaihe 4.2
  • Ilmaletkuissa tai T-liitoksessa on ongelma >> Ota yhteyttä asiakaspalveluun
    • Mahdolliset syyt:
      1. Ilmaletkun vika, vaatii vaihtamisen.
      2. T-liitoksen vika, vaatii vaihtamisen.

Vaihe 4.2

Palauta kone tehdasasetuksiin ja tarkista palautuuko ilmavirtauksen arvo normaaliksi.

(Kotiasento Seuraava sivu Tehdasasetusten palautus Kyllä)



Arvioi testitulos ja määritä seuraava vaihe:

  • Arvo on aina normaalialueella >> Vaihe 4.3
  • Arvo on jatkuvasti alle minimin >> Ota yhteyttä asiakaspalveluun
    • Mahdolliset syyt:
      1. Ilmapumppu viallinen, vaatii vaihdon.
      2. Emolevy viallinen, vaatii vaihdon.
      3. T-liitoksen vika, vaatii vaihtamisen.
  • Arvo on aina yli maksimialueen >> Vaihe 5
  • Arvo vaihtelee normaalin ja maksimin välillä >> Vaihe 5

Vaihe 4.3

Suorita tehtävä ja tarkkaile, ilmestyykö virhe.

Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava vaihe:

  • Ei, virhe ei ilmesty >> Ongelma ratkaistu
    • Mahdolliset syyt:
      1. Järjestelmävirhe.
      2. T-liitoksen huono kytkentä.
  • Kyllä, virhe ilmestyy edelleen >> Ota yhteyttä asiakaspalveluun
    • Mahdolliset syyt:
      1. Emolevy viallinen, vaatii vaihdon.
      2. Järjestelmä on korruptoitunut, RK-emolevy on ohjelmoitava uudelleen.

Vaihe 5

Avaa sivukansi ja tarkista ovatko mustat ilmaletkut taipuneet tai kiertyneet.

  • Avaa sivukansi koneen sisäosan tarkastamiseksi.

  • Tarkista T-liitos.


  • Tarkista ilmaletkujen liittimet vuotojen varalta. Kytke tarvittaessa uudelleen.

  • Tarkista ilmaletkun muu reitti.

    Ilmaletkujen sijoittelun yleiskatsaus

Arvioi testitulos ja määritä seuraava vaihe:

  • Ei taipumia ilmaletkuissa >> Vaihe 6
  • Ilmaletkuissa havaittu taipumia >> Vaihe 5.1

Vaihe 5.1

Yritä suoristaa ilmaletkun taipunut osa ja testaa ilmavirtauksen arvo.
ÄLÄ leikkaa ilmaletkua. Tämä vaihe on tarkoitettu vain voiman kohdistamiseen letkun suoristamiseksi.



Arvioi testitulos ja määritä seuraava vaihe:

  • Arvo on aina normaalialueella >> Vaihe 5.2
  • Arvo on jatkuvasti alle minimin >> Vaihe 4

Vaihe 5.2

Suorita tehtävä ja tarkkaile, ilmestyykö virhe.

Screenshot 2024-05-31 at 3.16.46 PM.png



Arvioi testitulos ja määritä seuraava vaihe:

  • Ei, virhe ei ilmesty >> Ongelma ratkaistu
    • Mahdollinen syy:
      1. Ilmaletku oli aiemmin taipunut, mutta se on onnistuneesti suoristettu ja korjattu.
  • Kyllä, virhe ilmestyy edelleen >> Vaihe 5.3

Vaihe 5.3

Palauta laite tehdasasetuksiin ja tarkkaile, esiintyykö virhe uudelleen.

(Kotiasento Seuraava sivu Tehdasasetusten palautus Kyllä)



Arvioi testitulos ja määritä seuraava vaihe:

  • Ei, virhe ei ilmesty >> Ongelma ratkaistu

    • Mahdollinen syy:
      1. Järjestelmävirhe.

Vaihe 6

Palauta laite tehdasasetuksiin ja tarkista ilmavirtauksen arvo.

(Kotiasento Seuraava sivu Tehdasasetusten palautus Kyllä)



Arvioi testitulos ja määritä seuraava vaihe:

  • Arvo on aina normaalialueella >> Vaihe 4.3
  • Arvo on jatkuvasti alle minimin >> Vaihe 4
  • Arvo on aina yli maksimialueen >> Vaihe 6.1
  • Arvo vaihtelee normaalin ja maksimin välillä >> Vaihe 6.1

Vaihe 6.1

Irrota läpinäkyvä T-liitin emolevystä ja tarkkaile, pieneneekö arvo.






Arvioi testitulos ja määritä seuraava vaihe:

  • Arvo pienenee ja pysyy normaalialueen alapuolella >> Ota yhteyttä asiakaspalveluun
    • Ilmapumppu viallinen, vaatii vaihdon.
    • Ilmaletku on taipunut jossakin näkymättömässä kohdassa.
    • Emolevyn vika, vaatii vaihtamisen (Pieni todennäköisyys).
    • T-liittimen vika, vaatii vaihtamisen (Pieni todennäköisyys).

Ota yhteyttä asiakaspalveluun

*Tässä artikkelissa kerätyt tiedot, kuten laitteen ongelmia esittävät valokuvat tai videot, on jaettava jälleenmyyjäsi tai FLUX:n teknisen tuen kanssa.



#END
