Z-akselin ongelmien syyt voivat olla melko monimutkaisia. Oireita on erilaisia, kuten automaattitarkennuksen toimimattomuus, alustan täydellinen liikkumattomuus, alustan kotiutumisen epäonnistuminen tai kyvyttömyys saavuttaa yläasentoa. Katso seuraavat vaiheet Z-akselin ongelmien vianmääritykseen.

Jos laitteesi ongelma on väärä tarkennusetäisyys, katso tämä article tarkennusetäisyyden säätöohjeet.

Mahdolliset syyt

  1. Järjestelmävika (Päivitä laiteohjelmisto, palauta tehdasasetukset tai uudelleenlataa RK-kortti).
  2. Materiaali ei ole riittävän tasainen.
  3. Automaattitarkennuksen anturin toimintahäiriö.
  4. Automaattitarkennuksen ohjauskortin vika.
  5. Pääkortin vika.
  6. Pystysuoran (Z-akselin) "ylä"-rajakytkimen vika.
  7. Kennoalusta ei ole vaakasuorassa.
  8. Z-akselin askelmoottori viallinen (Pieni todennäköisyys).

Vaihe A1

Suorita automaattitarkennustesti ilman, että lasersuutin koskettaa pintaa.
Aseta materiaali kennoalustalle ja siirrä laserpää materiaalin päälle siten, että vain tarkennusanturi voi koskettaa materiaalia tarkennuksen aikana.



Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Tarkennus epäonnistuu edelleen >> Vaihe A2

Vaihe A1.1

  • Varmista, että anturi on laskenut alimpaan asentoonsa, jotta anturin pituus ylittää suuttimen.
  • Varmista, että suutin on kiristetty kunnolla; kiristettynä suutin liikkuu ylöspäin välttääkseen häiritsemästä tarkennusanturia tarkennuksen aikana.
  • Koska suuttimen kärjen ja anturin pituudet ovat hyvin samankaltaiset, varmista, että materiaalisi on riittävän tasainen välttääksesi suuttimen kärjen koskettamisen ensin.

  • Tarkistettuasi yllä olevat kohdat, suorita automaattitarkennus uudelleen.



Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Automaattitarkennus toimii nyt normaalisti >> Ongelma ratkaistu

Vaihe A1.2

Katso alla oleva video varmistaaksesi, koetko samankaltaista tilannetta, jossa suuttimen kärki koskettaa materiaalin pintaa ennen anturia.



Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, ongelmani on samanlainen kuin videossa >> Tallenna video >> Ota yhteyttä tukeen
    • Mahdolliset syyt:
      1. Suuttimen ja 3. peilin kiinnikkeen välisen kierreliitoksen vaurioituminen estää suutinta liikkumasta ylös.
      2. Hunajakennoalusta ei ole riittävän tasainen.
      3. Työalusta ei ole vaakasuorassa ja vaatii säätöä.
  • Ei, ongelmani on erilainen kuin videossa >> Vaihe C1

Vaihe A2

Päivitä tai päivitä uudelleen laiteohjelmisto uusimpaan versioon nähdäksesi, ratkeaako ongelma.
Käytä linkkiä ohjeiden tarkasteluun.
4-7 Laiteohjelmiston päivitys



Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, ongelma on ratkaistu >> Ongelma ratkaistu
    • Mahdollinen syy: Laitejärjestelmän vika

Vaihe A3

Poista hunajakennoalusta ja kiinnikkeet.
Siirry ohjauspaneelin "Huolto"-valikkoon, paina kahta Z-akselin rajakytkintä ja tarkkaile, muuttuuko kuvake.
Toimivatko ohjauspaneelin ylemmän ja alemman Z-akselin rajakytkinten kuvakkeet oikein?




Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, molemmat toimivat normaalisti >> Vaihe B1
  • Ei, toinen tai molemmat eivät toimi >> Vaihe A4

Vaihe A4

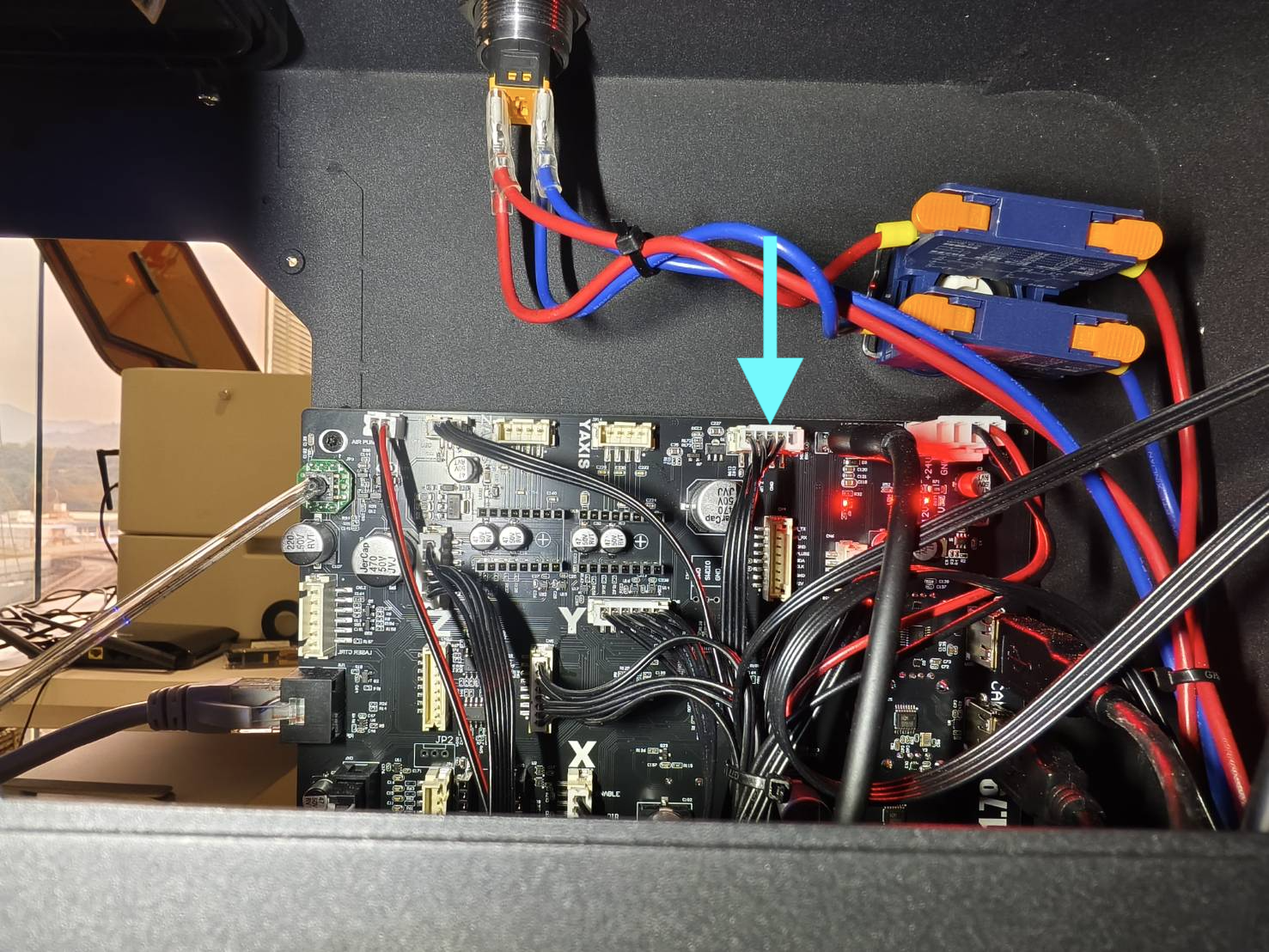

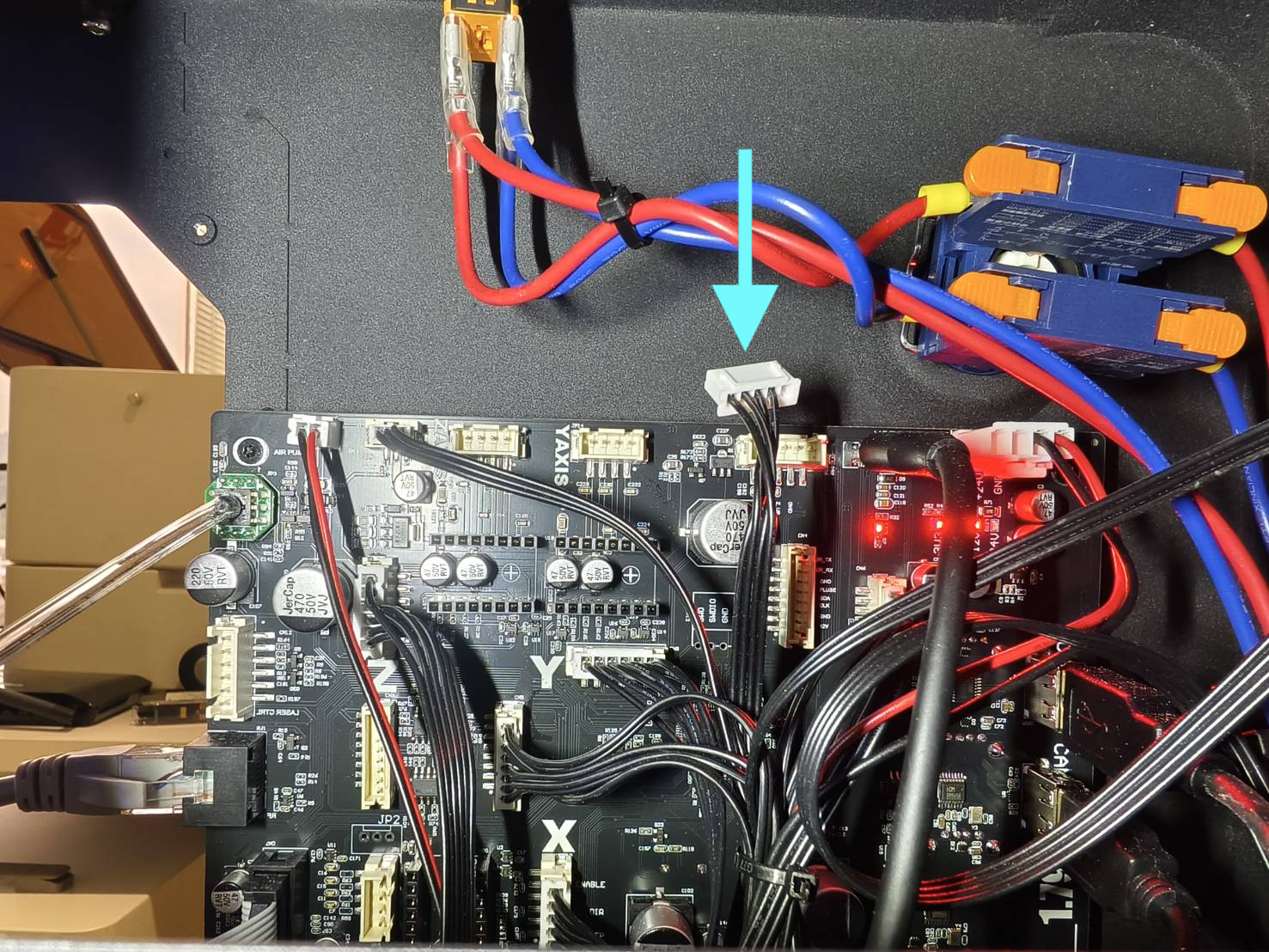

Irrota Z-akselin rajakytkimen kaapeli emolevystä ja tarkista ohjauspaneelin kuvakkeet. Ovatko molemmat kuvakkeet OFF-tilassa?

  • Sammuta laite. Avaa sivukansi nähdäksesi laitteen sisäosan.



  • Irrota Z-akselin rajakytkimen nauhakaapeli.
    (Jos piirilevysi eroaa kuvasta, katso Kaavio .)



  • Käynnistä laite ja tarkista kuvakkeet. Ovatko molemmat kuvakkeet OFF-tilassa?



Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, molemmat ovat OFF-tilassa >> Tallenna video >> Ota yhteyttä tukeen
    • Mahdollinen syy:
      1. Rajakytkimen vika, vaihto tarpeen.
  • Ei, toinen tai molemmat pysyvät ON-tilassa >> Tallenna video >> Ota yhteyttä tukeen
    • Mahdollinen syy:
      1. Emolevyn vika, vaihto tarpeen.

Vaihe B1

Asenna kennoalusta uudelleen.
Tarkista, voiko työalusta laukaista molemmat Z-akselin ylä- ja alarajakytkimet.
Laske työalusta alas ja nosta se sitten ylös, tarkistaen laukaiseeko se Z-akselin rajakytkimen.

Normaali esimerkki - Lauennut
Epänormaali esimerkki - Ei lauennut
(Esitetty HEXA:lla)



Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, molemmat kytkimet voidaan laukaista >> Vaihe C1
  • Ei, laite pitää hiova-ääntä saavuttaessaan rajan >> Ota yhteyttä tukeen
    • Mahdollinen syy:
      1. Työalusta ei ole vaakasuorassa ja vaatii säätöä.
  • Ei, alusta voi liikkua vain yhteen suuntaan >> Vaihe C1
  • Ei, alusta ei voi liikkua lainkaan >> Vaihe B2

Vaihe B2

Nosta/laske työalustaa manuaalisesti tarkistaaksesi, liikkuuko se vapaasti ylös ja alas.

Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, alustaa voidaan liikuttaa manuaalisesti. >> Vaihe B3

Vaihe B2.1

Yritä voidella neljä johtoruuvia nähdäksesi, voidaanko alustaa liikuttaa manuaalisesti ja ohjauspaneelin kautta.
Katso aiheeseen liittyvä artikkeli.



Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, alustaa voidaan nyt liikuttaa manuaalisesti ja ohjauspaneelin kautta >> Vaihe B1
  • Alustaa voidaan liikuttaa manuaalisesti, mutta ei paneelin kautta >> Vaihe B3
  • Alustaa ei voi liikuttaa manuaalisesti >> Ota yhteyttä tukeen
    • Mahdollinen syy:
      1. Automaattitarkennusalusta on ruostunut tai vaurioitunut.

Vaihe B3

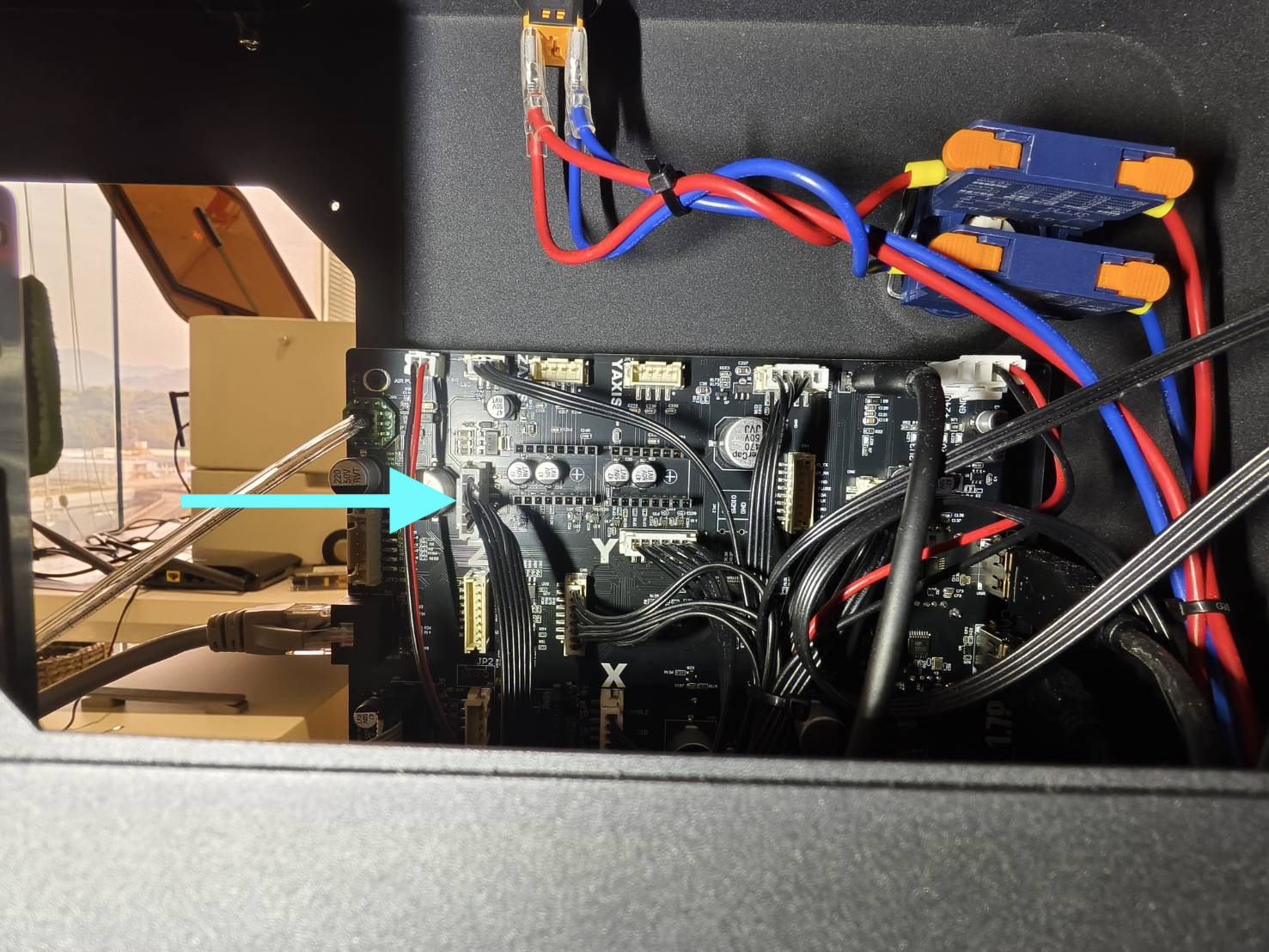

Irrota ja kytke Z-akselin moottorin kaapeli uudelleen. Yritä sitten käyttää ohjauspaneelia alustan nostamiseen/laskemiseen.
(Jos piirilevysi eroaa kuvasta, katso Kaavio .)

  • Sammuta laite. Avaa sivukansi nähdäksesi laitteen sisäosan.



  • Irrota ja kytke Z-akselin moottorin kaapeli uudelleen.



Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Alustaa voidaan nyt liikuttaa ohjauspaneelin avulla >> Vaihe B1
  • Ei, alusta liikkuu vain yhteen suuntaan TAI ei voi liikkua lainkaan >> Ota yhteyttä tukeen
    • Mahdolliset syyt:
      1. Emolevyn vika
      2. Z-akselin ohjain-IC:n vika
      3. Z-akselin moottorin vika (Pieni todennäköisyys)

Vaihe C1

  • Käytä alkoholiin kastettua vanupuikkoa automaattitarkennusmoduulin anturin puhdistamiseen.


  • Tarkista, voiko alusta liikkua ylös ja alas.

Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, alusta voi liikkua ylös ja alas >> Vaihe C8
  • Ei, alusta liikkuu vain yhteen suuntaan >> Vaihe C2

Vaihe C2

  • Sammuta laitteen virta. Avaa sivukansi tarkastellaksesi laitteen sisäosaa.

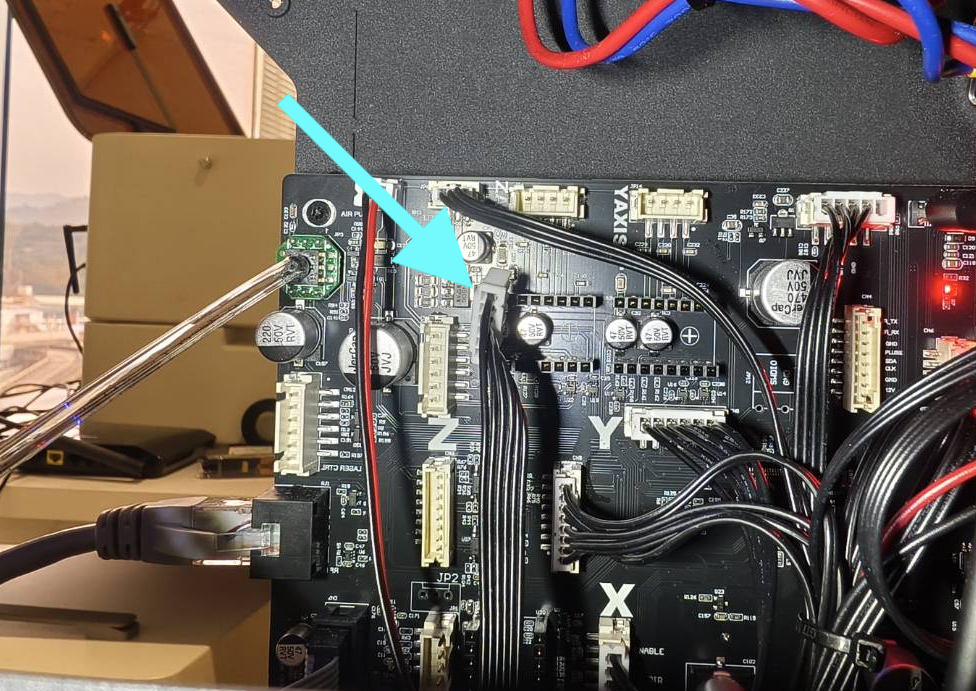

  • Irrota harmaa nauhakaapeli ja testaa, voiko alustaa nostaa/laskea.

Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, alusta voi liikkua ylös ja alas >> Vaihe C8
  • Ei, alusta liikkuu vain yhteen suuntaan >> Vaihe C3

Vaihe C3

  • Sammuta virta ja kytke harmaa nauhakaapeli uudelleen.

  • Irrota kaapeli laserpään piirilevystä.



  • Tarkista, voiko alusta liikkua ylös ja alas.

Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, alusta voi liikkua ylös ja alas >> Vaihe C4
  • Ei, alusta liikkuu vain yhteen suuntaan >> Vaihe B2

Vaihe C4

  • Kytke kaapeli uudelleen laserpäähän.

  • Katso ohje automaattitarkennusanturin ja kannen purkamisesta.
    Lue vain vaiheet 1, 2 ja 6 (tähän vaiheeseen tarvitaan 2,5 mm:n ja 2,0 mm:n kuusiokoloavaimet).
    [Beambox II - Autofocus Probe and Cable Replacement]

  • Tarkista, voidaanko automaattitarkennuslevyn kytkintä painaa sujuvasti videon mukaisesti.


Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, kytkintä voi painaa sujuvasti videon mukaisesti >> Vaihe C5
  • Ei, kytkin on jumissa tai sitä ei voi painaa >> Ota yhteyttä tukeen
    • Mahdollinen syy:
      1. Automaattitarkennusmoduulin vika.

Vaihe C5

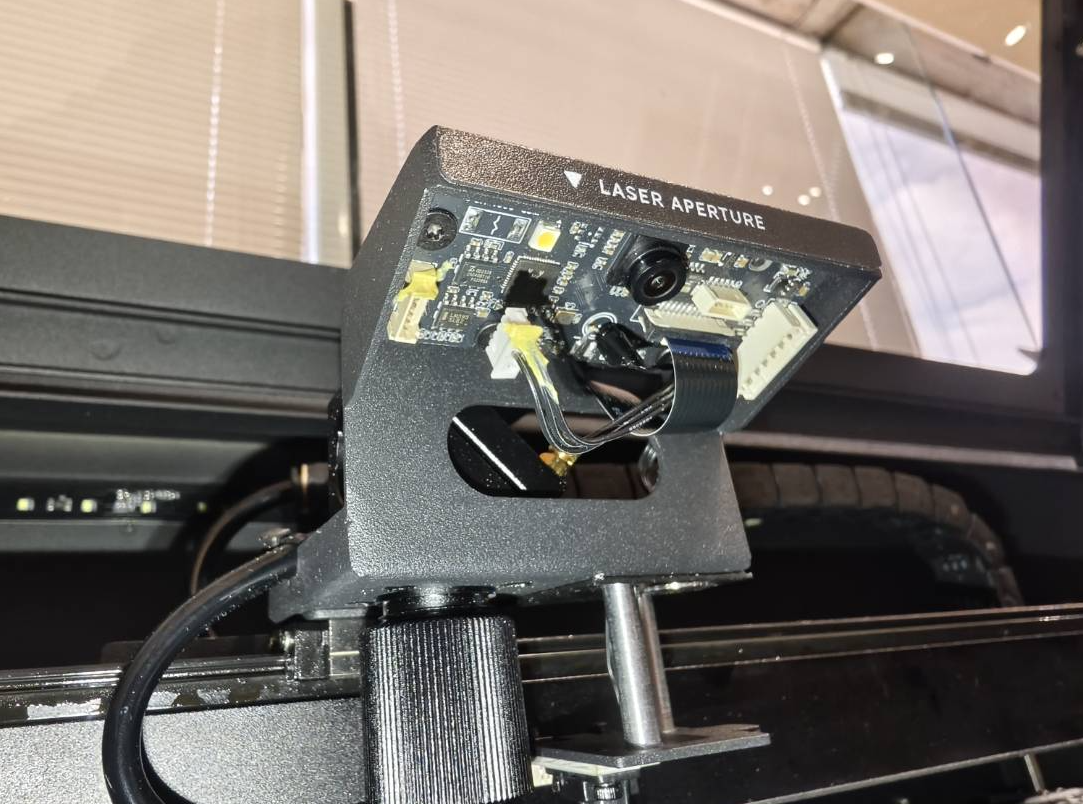

  • Katso ohje automaattitarkennuslevyn kannen ja anturin uudelleenasennuksesta varmistaen, että anturia voidaan työntää ylöspäin. Lue vain vaiheet 7 ja 8.
    [Beambox II - Autofocus Probe and Cable Replacement]

  • Asenna automaattitarkennusyksikkö takaisin paikoilleen ja tarkista, voiko alusta liikkua ylös ja alas.



Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, alusta voi liikkua ylös ja alas >> Vaihe C6
  • Ei, alusta liikkuu vain yhteen suuntaan >> Ota yhteyttä tukeen
    Mahdolliset syyt:
    1. Automaattitarkennusanturi ja kansi ovat vaurioituneet.
    2. Automaattitarkennuksen piirilevy on vaurioitunut (pieni todennäköisyys).

Vaihe C6

Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, alusta voi liikkua ylös ja alas >> Vaihe C8
  • Ei, alusta liikkuu vain yhteen suuntaan >> Vaihe C7

Vaihe C7

Kytke seuraavat kaapelit uudelleen.

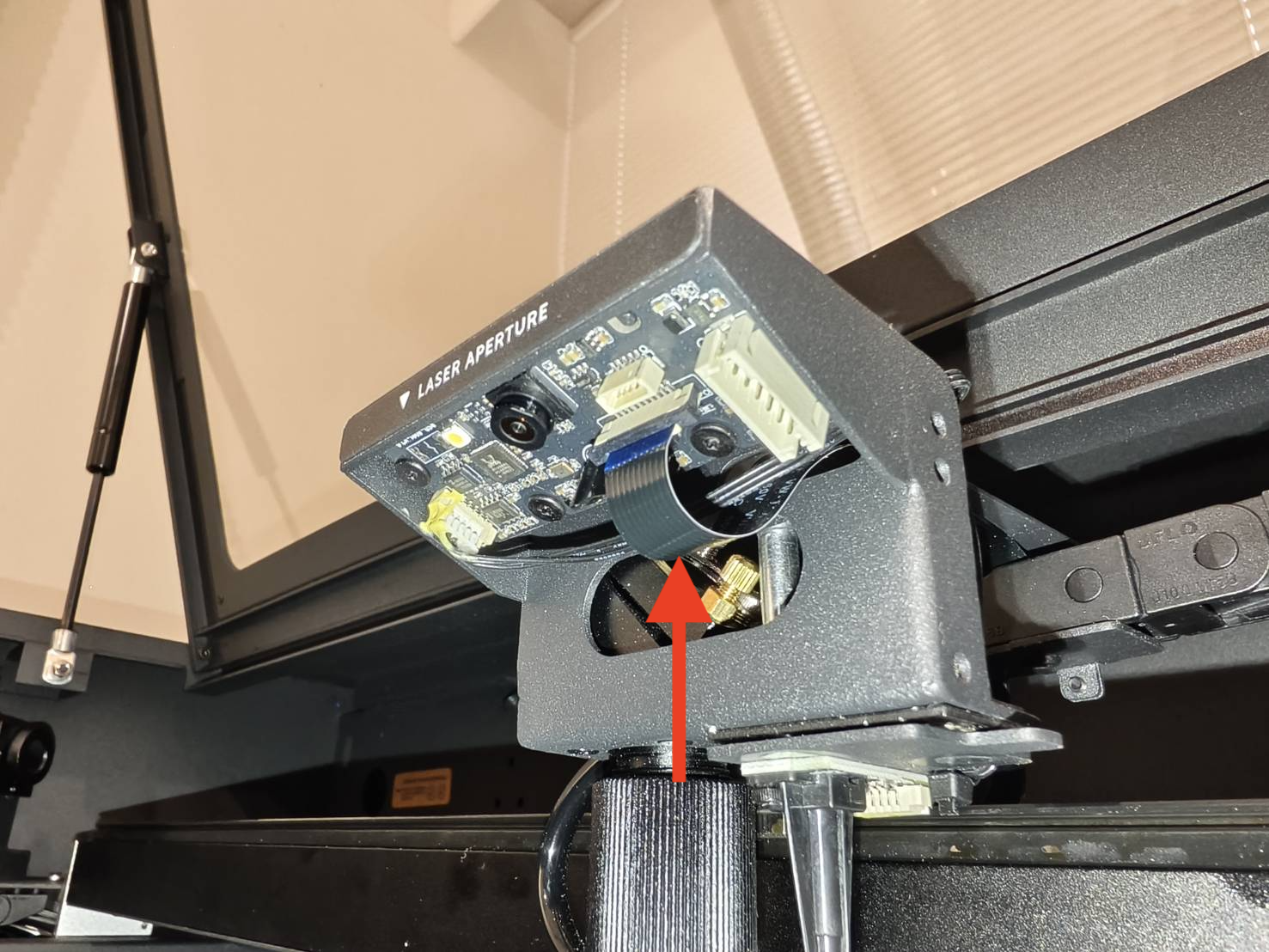

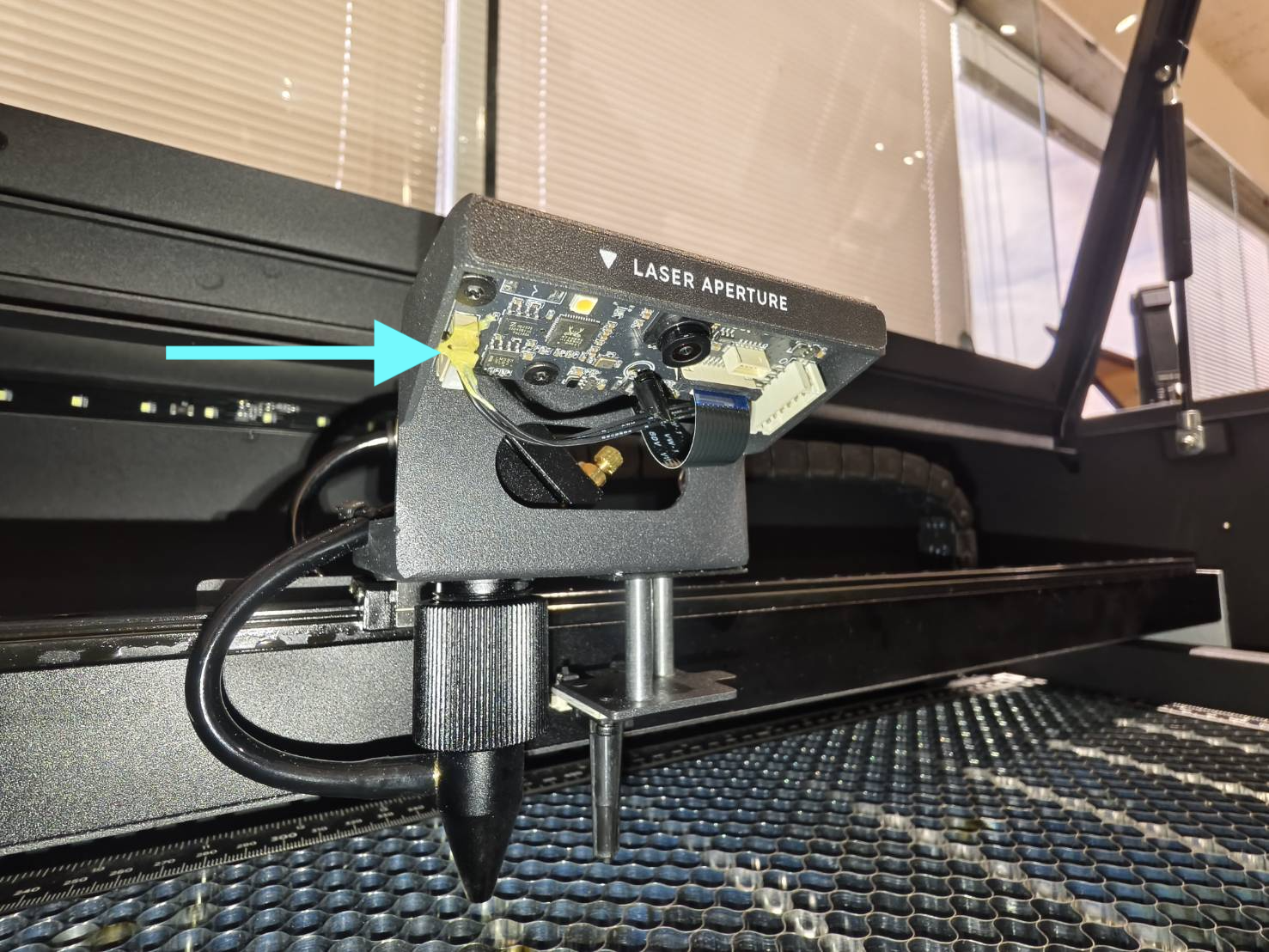

  • Siirry laserpäähän ja kytke musta litteä nauhakaapeli uudelleen.

  • 3-nastainen kaapeli laserpään takana sijaitsevassa automaattitarkennusmoduulissa.
    (Jos kaapelia on vaikea irrottaa, varmista että liitos ei ole löysä.)

  • Tämän jälkeen tarkista, voiko alusta liikkua ylös ja alas.

Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, alusta voi liikkua ylös ja alas >> Vaihe C8
  • Ei, alusta liikkuu vain yhteen suuntaan >> Ota yhteyttä tukeen
    • Mahdolliset syyt:
      1. Automaattitarkennusmoduulin vika
      2. Automaattitarkennusmoduulin 3-nastaisen kaapelin vika
      3. HX-kameran LED- ja liekinilmaisinkortin vika (Pieni todennäköisyys)
      4. Liekinilmaisinkortin mustan litteän nauhakaapelin vika (Pieni todennäköisyys)

Vaihe C8

  • Varmista, että harmaa nauhakaapeli on kytketty uudelleen.

  • Aseta materiaali työalustalle ja suorita automaattitarkennus.

Vahvista testitulos ja jatka seuraavaan toimenpiteeseen:

  • Kyllä, automaattitarkennus toimii normaalisti >> Ongelma ratkaistu
  • Ei, automaattitarkennus ei vieläkään toimi normaalisti >> Ota yhteyttä tukeen
    • Mahdolliset syyt:
      1. Automaattitarkennusmoduulin vika
      2. Automaattitarkennusanturin vika
      3. Materiaali ei ole riittävän tasainen

Ota yhteyttä tukeen

Tässä artikkelissa kerätyt tiedot, kuten kuvat tai videot laitteen ongelmista, tulee jakaa jälleenmyyjän tai FLUX-tukitiimin kanssa.
