#904 Homing Failed/Homing Issues/Not able to home

FLUX Support Team
  • Päivitetty

Kuvaus

Koska #904 Kotiutuspoikkeaman syyt ovat suhteellisen monimutkaisia, huomaa että tämän artikkelin lukeminen ei välttämättä ratkaise ongelmaasi heti. Seuraamalla kuitenkin huolellisesti alla olevia vaiheita, keräät arvokasta tietoa, joka auttaa FLUX-tiimiä paikantamaan ongelman tehokkaammin.

Mahdolliset syyt:

  1. Järjestelmävirhe (Päivitä laiteohjelmisto).
  2. Emolevyn vika.
  3. Rajakytkimen vika.
  4. Johdekisko ruostunut tai vaurioitunut.
  5. X-akseli ei ole vaakasuorassa.
  6. Ohjainlaatikon (Ohjainpiirin) vika.
  7. Askelmoottorin vika.
  8. Piirtoalustan vika (Pieni todennäköisyys).
  9. Kaapelin vika (Ohjaimen ohjauskaapeli & Ohjaimen virtakaapeli) (Pieni todennäköisyys).

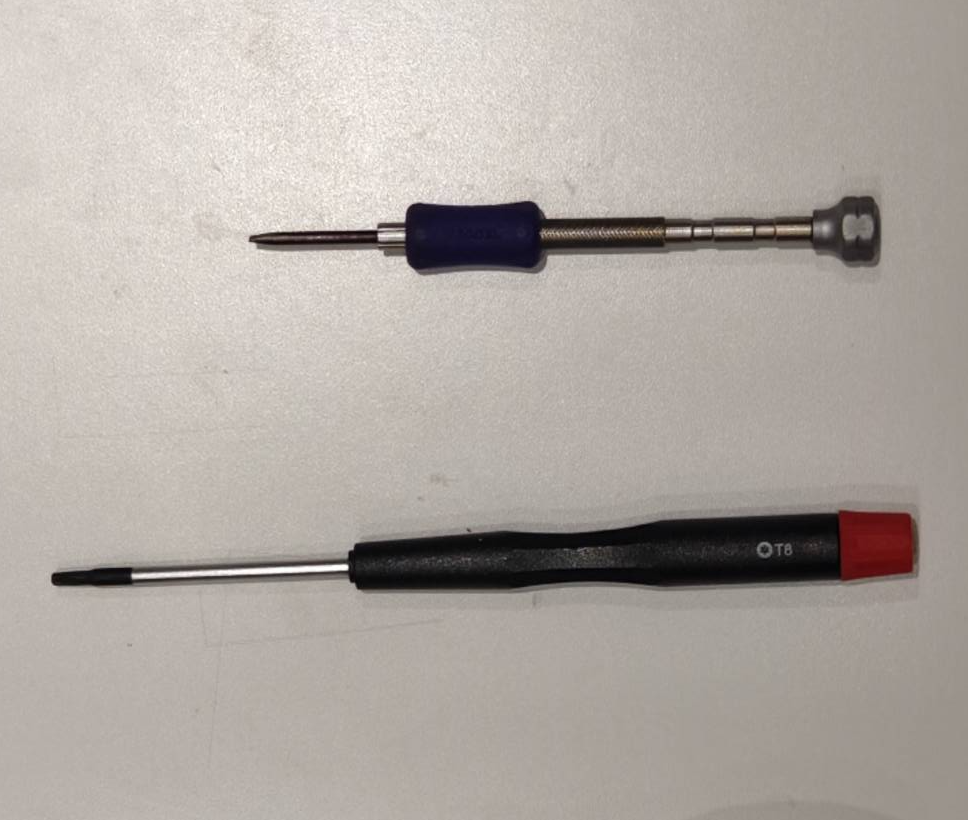

Työkalut

  1. T8 Torx-ruuvimeisseli (Valinnainen)
  2. Talttapäinen ruuvimeisseli (Valinnainen)

Vaihe 1 - Tarkista manuaalisesti liikkuuko laserpää sujuvasti:

  • Sammuta laite ja irrota virtajohto.


  • Siirrä laserpää manuaalisesti neljään kulmaan.Step_1.gif

Vahvista tuloksesi ja määritä seuraava toimenpide:

Vaihe 1.1 - Voitele ohjekiskot:

  • Katso alla olevan linkin ohjeita kiskojen voitelemiseksi.
  • Voitelun jälkeen yritä liikuttaa laserpäätä uudelleen ja tarkista, liikkuuko se vaiheen 1 mukaisesti.

Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Kyllä, se liikkuu vaiheen 1 videon mukaisesti. >> Ongelma ratkaistu
  • Ei, se ei edelleenkään liiku vaiheen 1 videon mukaisesti >> Ota valokuvia tai video, ja Ota yhteyttä asiakaspalveluun.
    • Mahdollinen syy: Ohjekiskot voivat olla ruostuneet.

Esimerkkejä vianilmoitukseen tarvittavista valokuvista tai videoista:

X-akselin ohjekisko:
Y-akselin optinen akseli - Vasen:

Y-akselin optinen akseli - Oikea:



Vaihe 2 - Sulje pois laiteohjelmisto-ongelmat:

Virheellinen laiteohjelmiston asennus voi joskus aiheuttaa kotiutusongelmia. Laiteohjelmiston uudelleenasennus voi nopeasti auttaa sulkemaan pois laiteohjelmistoon liittyvät ongelmat.

  • Noudata ohjeita artikkelissa 4-7 Laiteohjelmiston päivitys ohjeita varmistaaksesi, että se on päivitetty uusimpaan versioon.



  • Kun päivitys on valmis, yritä kotiutusta uudelleen.


Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Kyllä, laite kotiutui onnistuneesti >> Ongelma ratkaistu.

Vaihe 3 - Tarkista laservirtalähteen LED

Varmista, että laservirtalähteen LED palaa jatkuvasti.

  • Löysää T8-ruuvit sivusta avataksesi sivukannen.

  • Katso alla olevasta kuvasta ja tarkista, palaako laservirtalähteen LED jatkuvasti vilkkumatta.



Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Pois päältä tai vilkkuu >> Tallenna video kotiutuksen epäonnistumisesta ja merkkivalojen tilasta >> Ota yhteyttä asiakaspalveluun ilmoittaaksesi ongelmasta.
    • Mahdollinen syy:
      1. Laservirtalähteen vika, vaihto tarpeen.

Vaihe 3.1 - Tarkista ohjainlaatikon LED-valot

Tarkista kolmen ohjainlaatikon vihreät LED-valot. Vilkkuvatko ne jatkuvasti valmiustilassa?
(Vilkkuminen valmiustilassa on normaalia toimintaa)

Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Pois päältä tai jatkuvasti päällä >> Tallenna video alkuasemoinnin epäonnistumisesta ja merkkivalojen tilasta >> Ota yhteyttä asiakaspalveluun ilmoittaaksesi ongelmasta.

    • Mahdolliset syyt:
      1. Ohjainlaatikon vika.
      2. Ohjaimen signaalikaapelin vika (ohjain emolevyyn).
      3. Ohjaimen virtakaapelin vika (ohjain 48V virtalähteeseen ja moottoriin).

Vaihe 3.2 - Varmista ohjainlaatikon johdotus ja parametrit

  • Varmista, että johdotus on kunnossa eikä löysä. Jos jokin on löysällä, katso alla olevat videot uudelleenkytkentää varten.

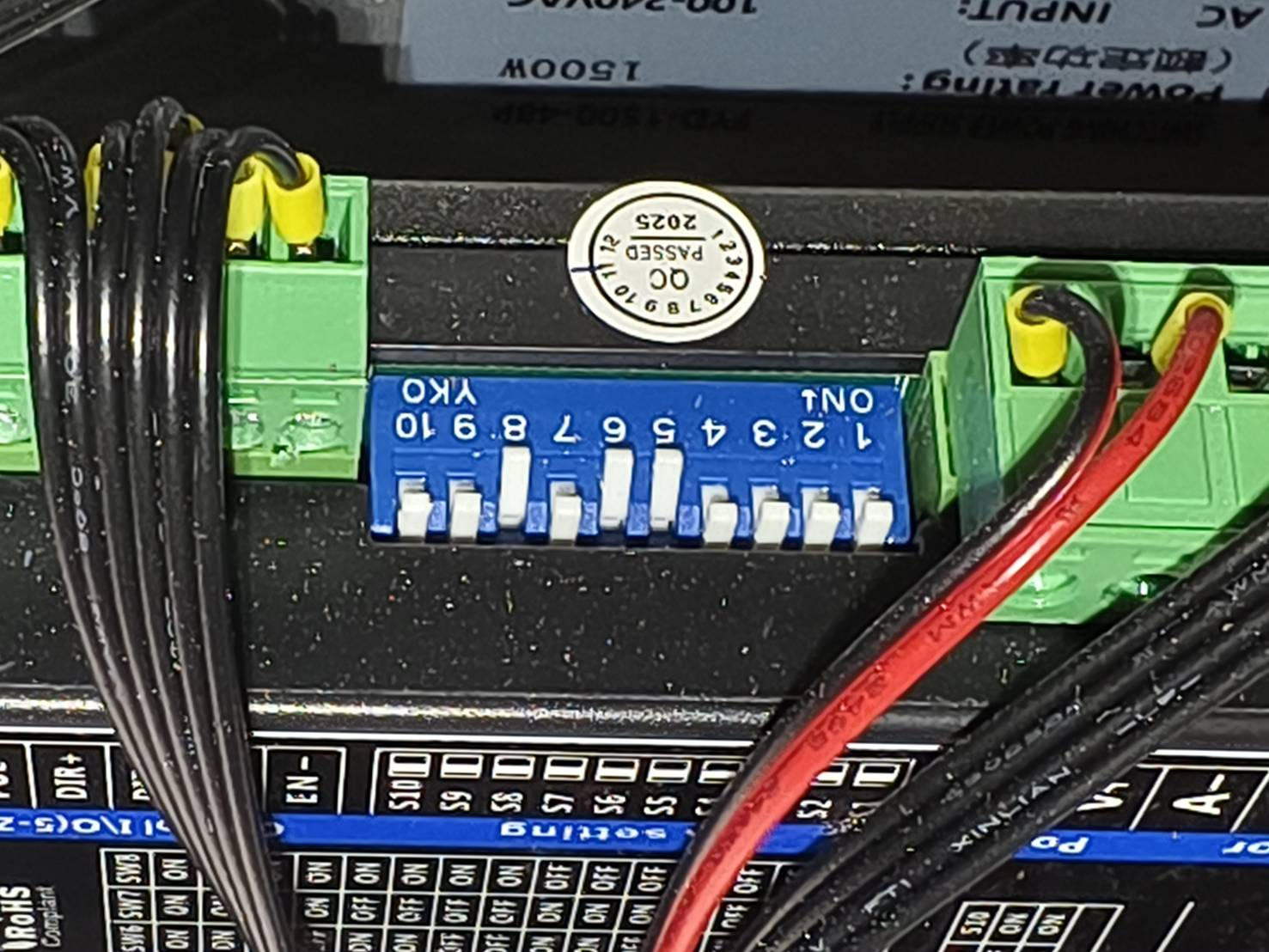

  • Varmista ohjainlaatikon parametrit. Jokaisen ohjainlaatikon keskialueella on valkoiset DIP-kytkimet parametrien asettamiseen.

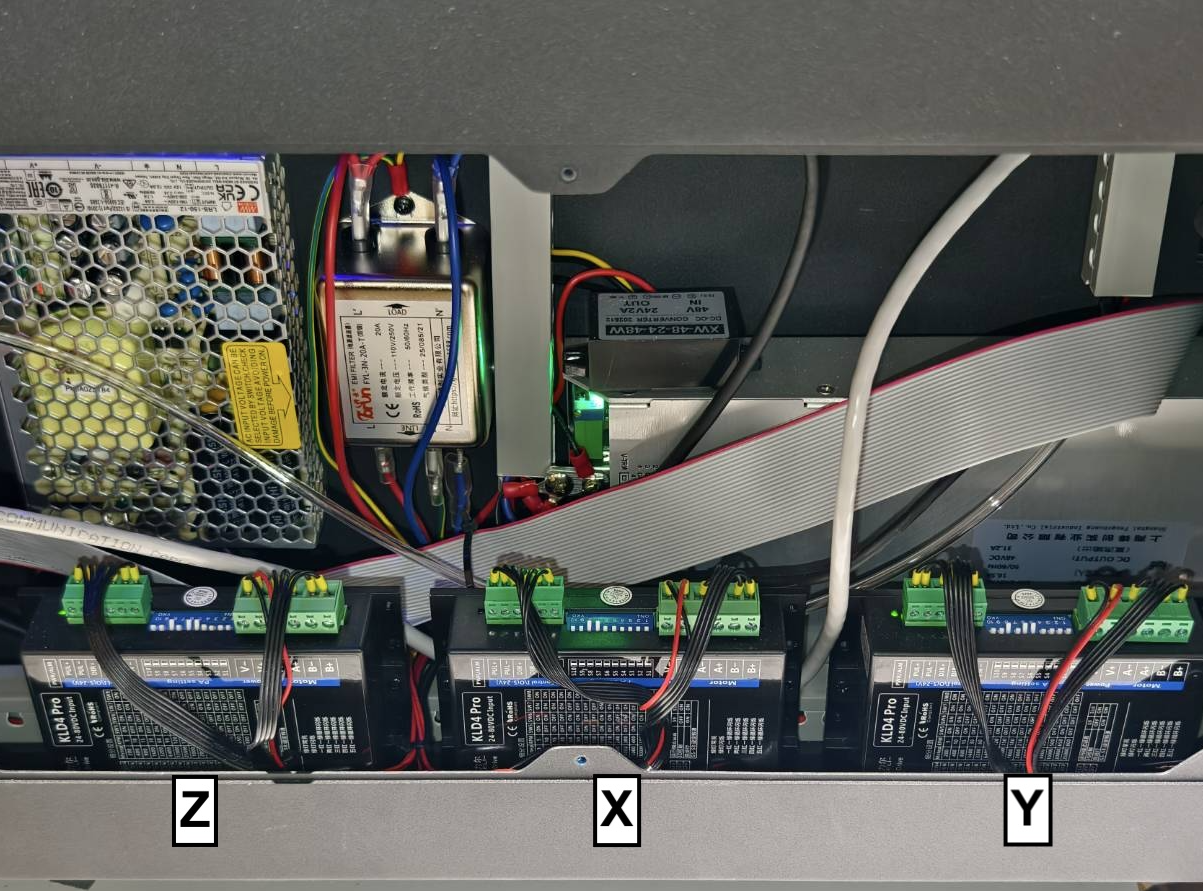

    Kolme ohjainlaatikkoa ovat Z-akselia (vasen), X-akselia (keskimmäinen) ja Y-akselia (oikea) varten.

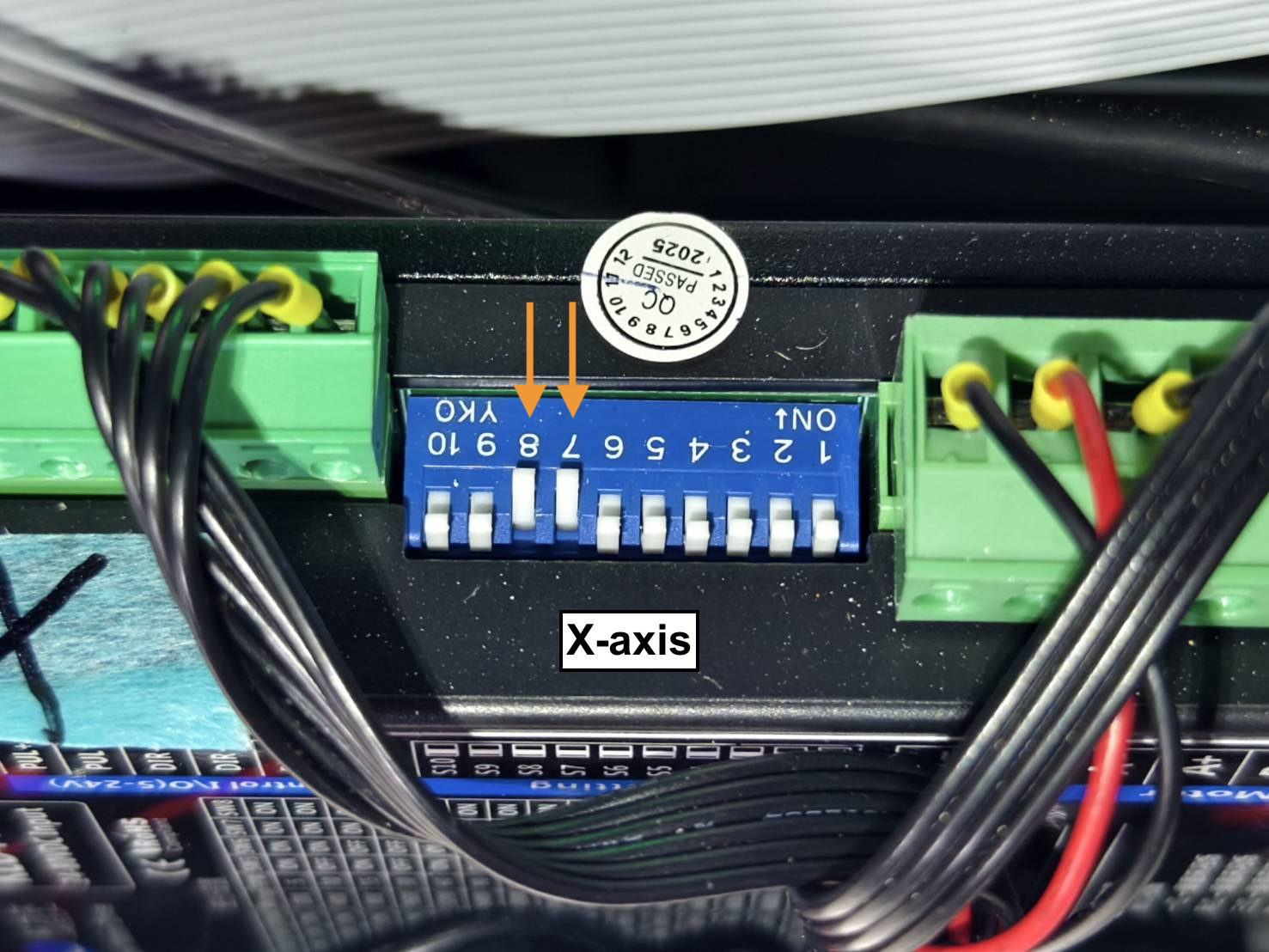

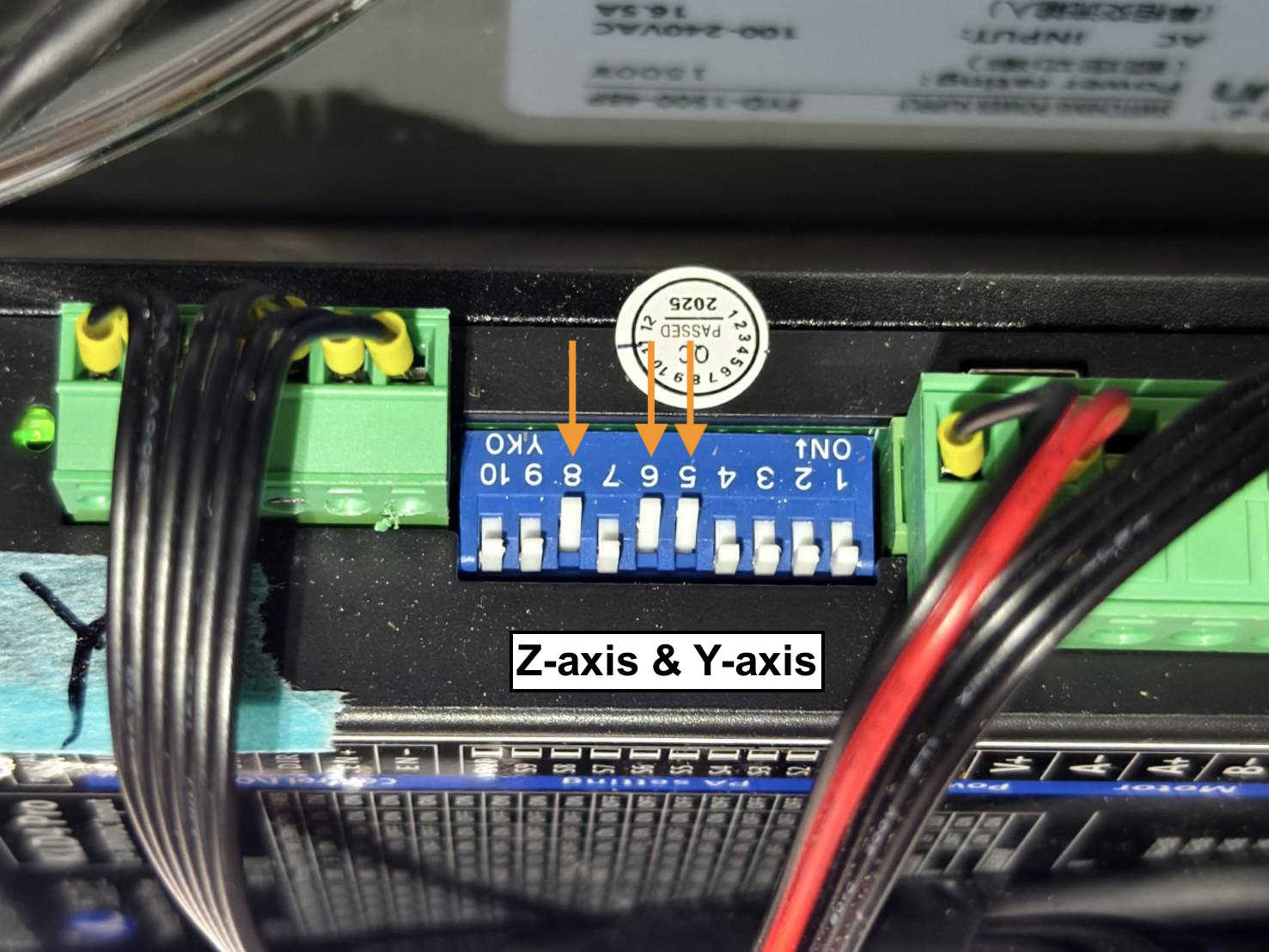

    Parametriasetukset: Kytkimien asentojen on vastattava alla olevia esimerkkejä. Z- ja Y-akselit jakavat samat parametrit, kun taas X-akseli on erilainen.

    Z-akseli ja Y-akseli X-akseli
    5, 6, 8 = ON 7, 8 = ON

  • Vahvistamisen jälkeen testaa alkuasemointia uudelleen.

Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Vahvistettu, alkuasemointi onnistui >> Ongelma ratkaistu

Vaihe 4 - Tarkista rajakytkimet

Rajakytkimiä käytetään pysäyttämään johdekelkat ja optinen akseli, kun laserpää saavuttaa päätepisteet.
Alkuasemointiongelmat voivat johtua viallisista rajakytkimistä, jolloin laserpää ei pysähdy tai pysähtyy liian aikaisin.

  • Katso video ja tarkista, toimivatko rajakytkinkuvakkeet oikein painettaessa.
  • Kytkimen painaminen = Kuvake SULJETTU
  • Kytkimen vapauttaminen = Kuvake AUKI

X-akselin ja Y-akselin rajakytkimien tarkistus


Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Sekä X- että Y-akselit toimivat normaalisti kuten videossa >> Siirry kohtaan Vaihe 5
  • Toinen tai molemmat eivät toimi >> Tallenna video ongelmasta (Esimerkkivideo) ja siirry kohtaan Ota yhteyttä asiakaspalveluun
    • Mahdolliset syyt:
      1. Emolevyn vika
      2. Rajakytkimen vika
      3. Piirto-ohjauslevyn vika (Pieni todennäköisyys)
      4. 28-nastaisen harmaan kaapelin vika (Pieni todennäköisyys)

Vaihe 5 - Tarkista automaattitarkennuksen toiminta

Suorita automaattitarkennus nähdäksesi, toimiiko se normaalisti. Napsauta AF-painiketta vahvistaaksesi toiminnon.





Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Kyllä, Automaattitarkennus toimii normaalisti >> Vaihe 6
  • Yllä olevien vaiheiden suorittamisen jälkeen kotiasemaan palautuksen ongelma jatkuu >> Kuvaa video tilanteesta (Esimerkkivideo) ja Ota yhteyttä asiakaspalveluun.
    • Mahdolliset syyt:
      1. Emolevy on vaurioitunut ja vaatii vaihtamisen.
      2. Ohjainlaatikko on vaurioitunut ja vaatii vaihtamisen (Pieni todennäköisyys).
      3. Laserin virtalähde on vaurioitunut ja vaatii vaihtamisen (Pieni todennäköisyys).

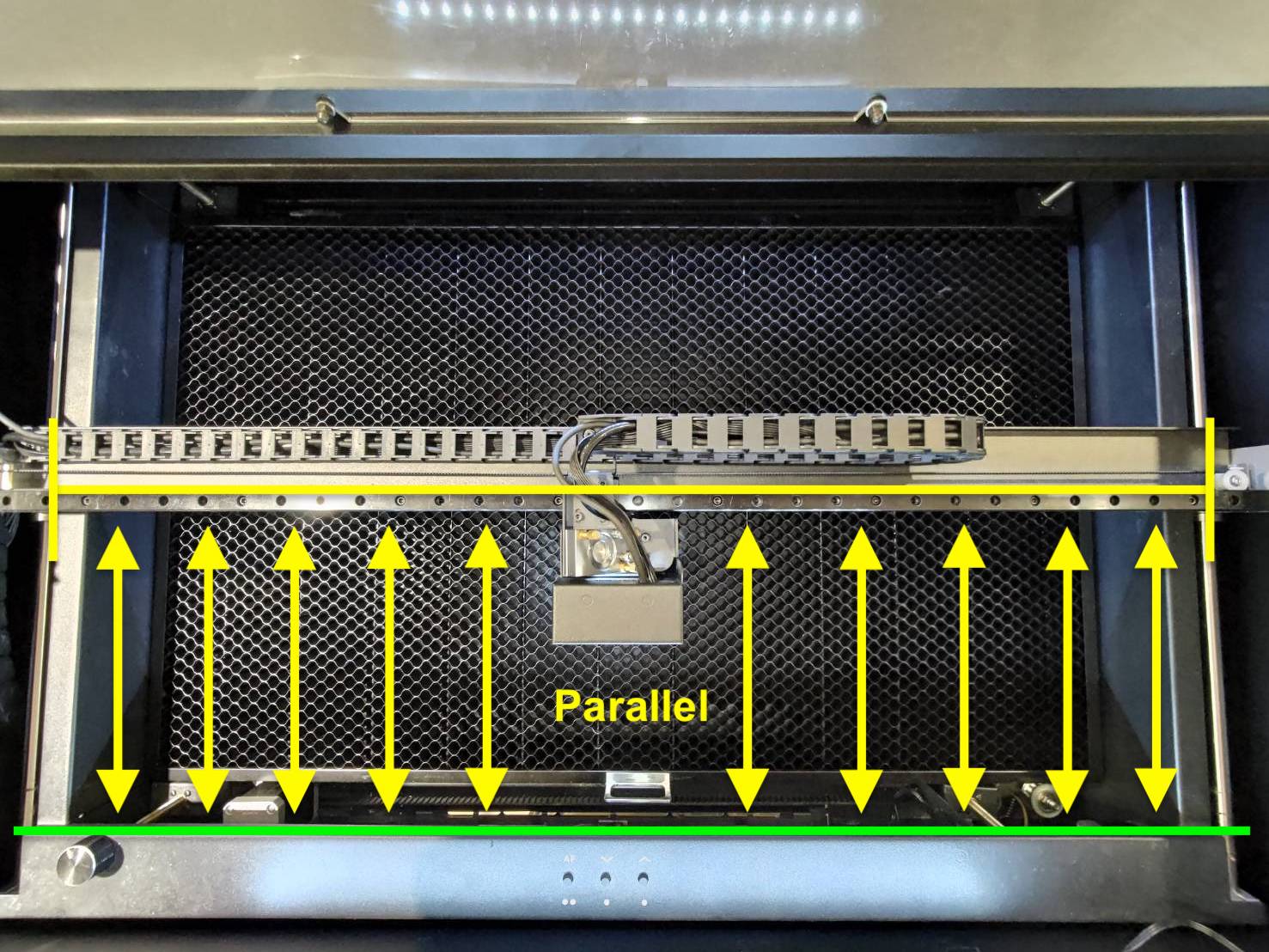

Vaihe 6 - Tarkista X-akselin vaakasuoruus

  • Katso seuraavasta linkistä ohjeet X-akselin vaakasuoruuden testaamiseen ja säätämiseen. Varmista, että hihnapyörät eivät ole löysällä, kuten videon lopussa näytetään.
    5-14 X-akselin vaakasuoruuden säätö
    The

Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Säädön jälkeen kotiasemaan palautus toimii normaalisti >> Ongelma ratkaistu
  • X-akseli on yhdensuuntainen, mutta Y-akselin kotiasemaan palautus epäonnistuu >> Siirry Vaihe 7
  • X-akseli on yhdensuuntainen, mutta X-akseli kotiasemaan palautus epäonnistuu >> Kuvaa video (Esimerkki) ja Ota yhteyttä asiakaspalveluun.
    • Mahdolliset syyt:
      1. X-akselin ohjainlaatikon vika
      2. Ohjaimen signaalikaapelin vika
      3. Ohjaimen virtakaapelin vika
      4. Emolevyn vika (Pieni todennäköisyys)

Vaihe 7 - Säädä anturin hopeaosat ja metallikielekkeet:

  • Rajakytkimen metallikielekkeet (punainen ympyrä) voivat väsyä ajan myötä, mikä vaikuttaa herkkyyteen. Tämä tapahtuu yleensä Y-akselin rajakytkimessä.
    Step


  • Ratkaisu: Vedä hopeaosaa ja metallikielekkeitä lisätäksesi anturin herkkyyttä.

Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Säädön jälkeen kone pystyy nyt suorittamaan alkuasemoinnin >> Ongelma ratkaistu
  • Alkuasemointi epäonnistui >> Vaihe 8

Vaihe 8 - Pidennä Y-akselin kosketuspintaa:

  • Rajakytkimen metallikielekkeet (punainen ympyrä) voivat väsyä ajan myötä, mikä vaikuttaa herkkyyteen. Tämä tapahtuu yleensä Y-akselilla.Step



  • Kuten alla näytetään, vaahtomuovin tai vastaavan materiaalin lisääminen X-akselille voi tilapäisesti ratkaista tilanteen, jossa metalliosa ei yllä Y-akselin rajakytkimeen.
    Step

Vahvista tuloksesi ja määritä seuraava toimenpide:

  • Kyllä, alkuasemointi toimii normaalisti pinnan pidennyksen jälkeen >> Ongelma ratkaistu

Ota yhteyttä asiakaspalveluun:

Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot koneen ongelmista, tulee jakaa jälleenmyyjällesi tai FLUX:n tekniselle tuelle.

#End
