Tuettu ohjelmistoversio
Beam Studio v2.7.0 beta tai uudempi (Lataa)
Toiminnon yleiskuvaus
Tarkka kohdistus on tarkoitettu sovelluksiin, joissa laserleikkaus tehdään tulostetun kuvion ääriviivaa pitkin.

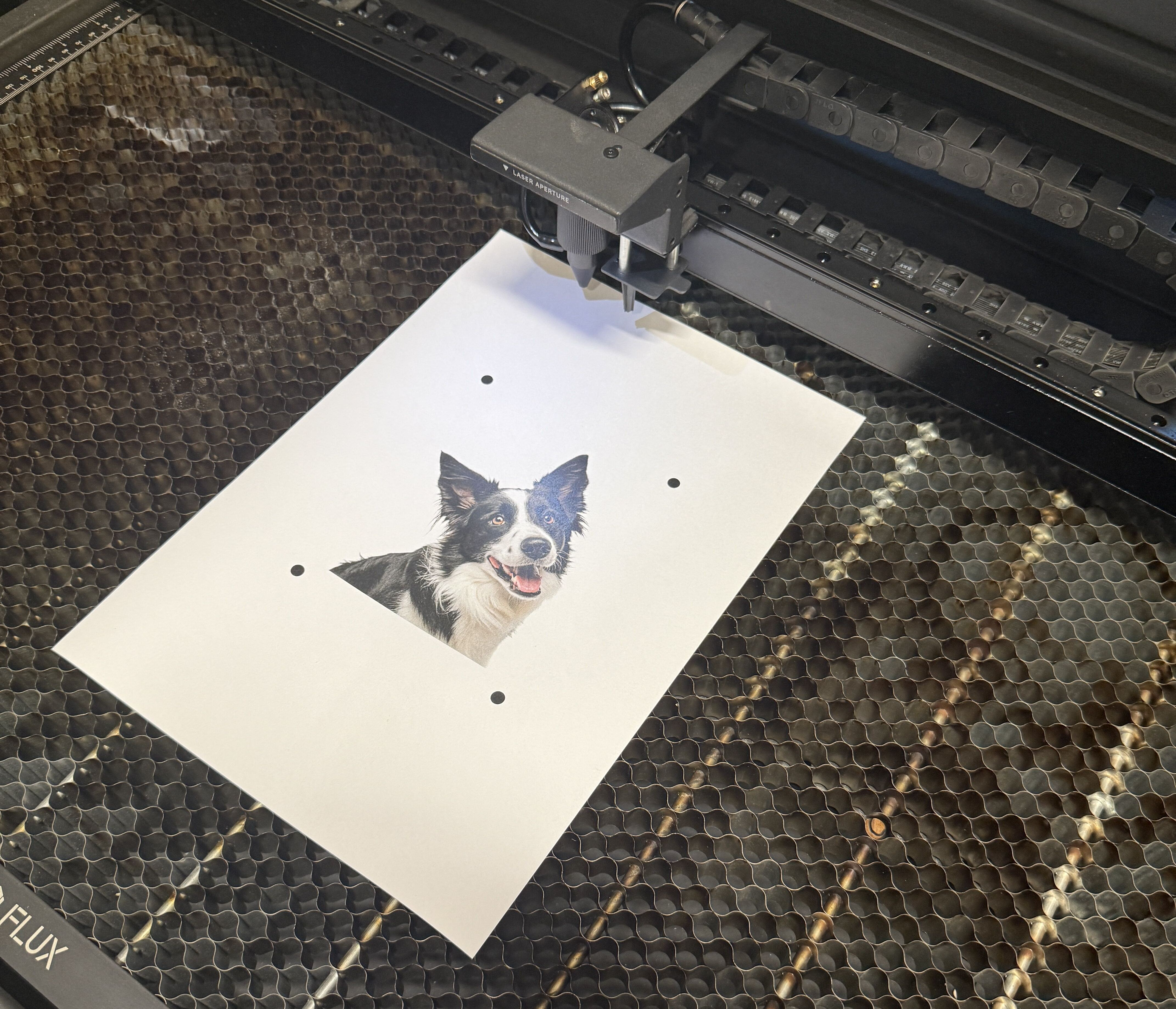

Beam Studio lisää tulostustiedostoon kohdistusmerkit. Kun tulostettu materiaali asetetaan laserlaitteeseen, kamera tunnistaa merkit, korjaa automaattisesti materiaalin todellisen sijainnin ja kulman sekä kohdistaa leikkausradan tulostettuun kuvioon.

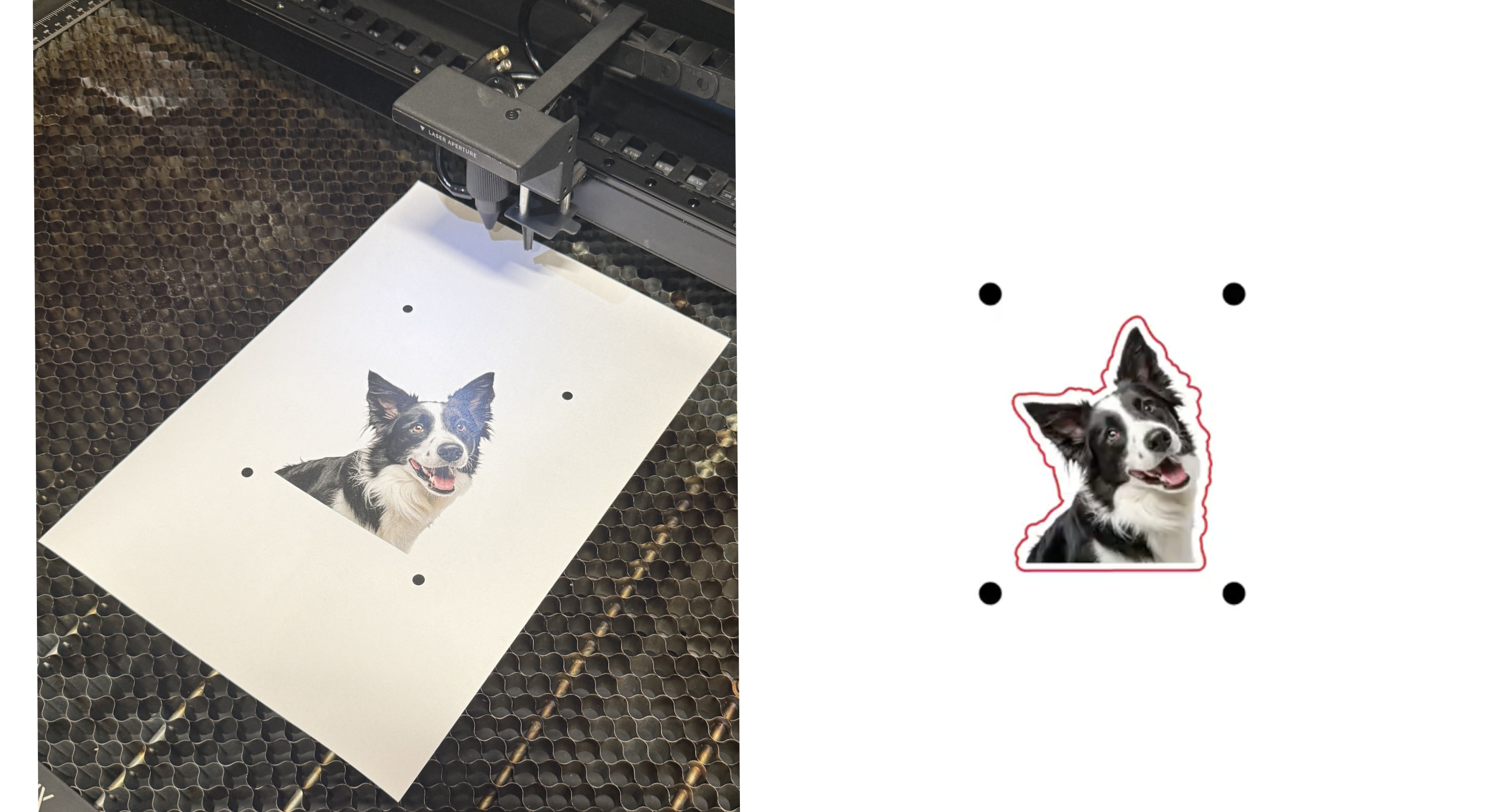

Vaikka materiaali olisi hieman siirtynyt tai kiertynyt, kohdistusmerkit voivat korjata kohdistuksen ja vähentää tulostetun kuvion ja leikkauskohdan välistä poikkeamaa. Toiminto sopii tarroille, korteille ja muille töille, joissa ääriviivat leikataan tulostuksen jälkeen.
Tarkan kohdistuksen käyttäminen
1. Avaa Asetukset > Muokkaa > Ota UV-tulostustiedosto käyttöön.

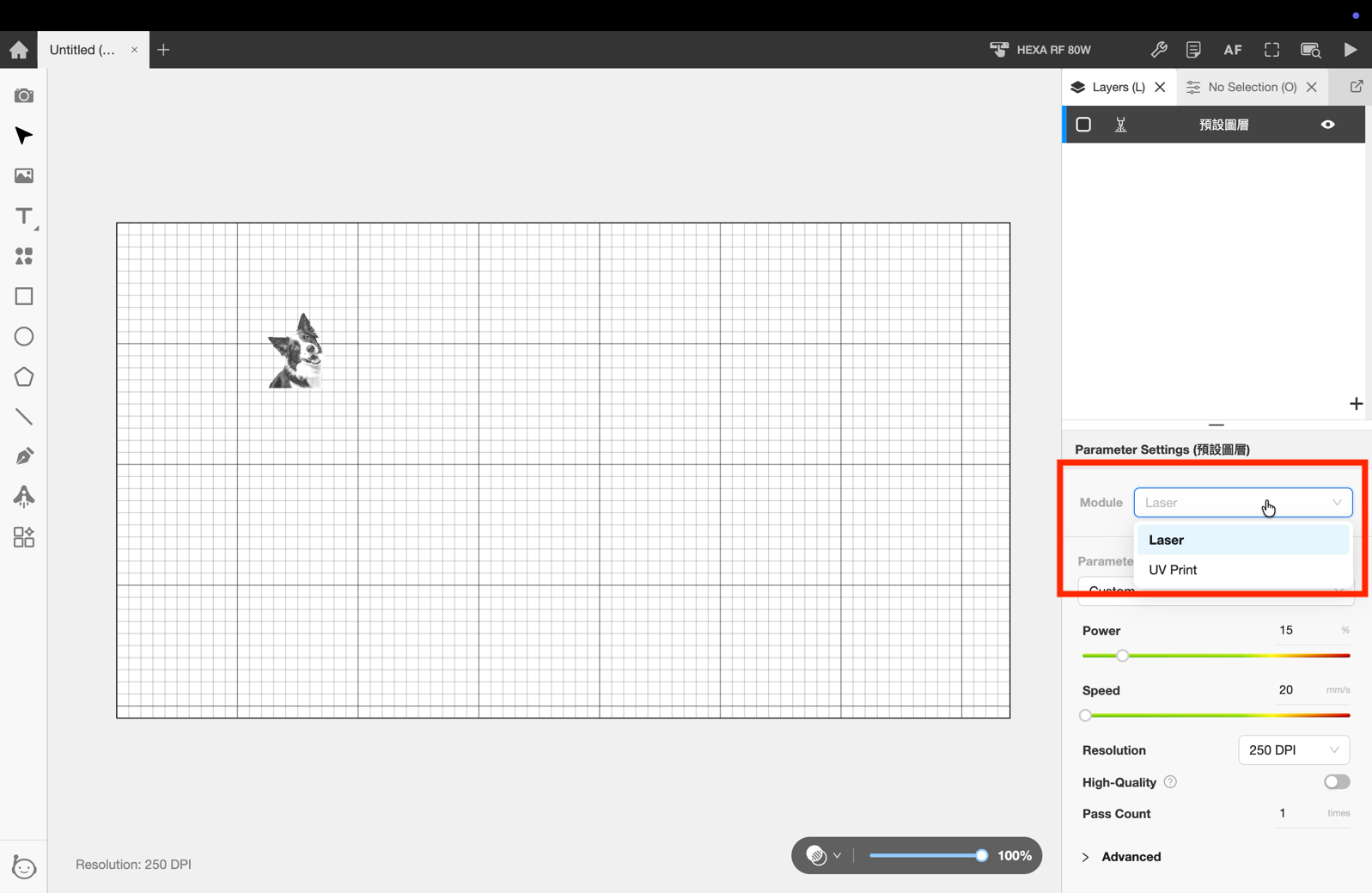

2. Vaihda Tasot-kohdassa moduuliksi UV-tulostus.
|
*Huomautus: Pidä kuva A4-alueen sisällä ja jätä tulostusmarginaalit, jotta kuvion kokoa ei muuteta tulostuksen aikana. *Huomautus: Älä muuta kuvion mittakaavaa tulostuksen aikana, sillä se voi heikentää kohdistusmerkkien tunnistusta ja kohdistuksen tarkkuutta. |

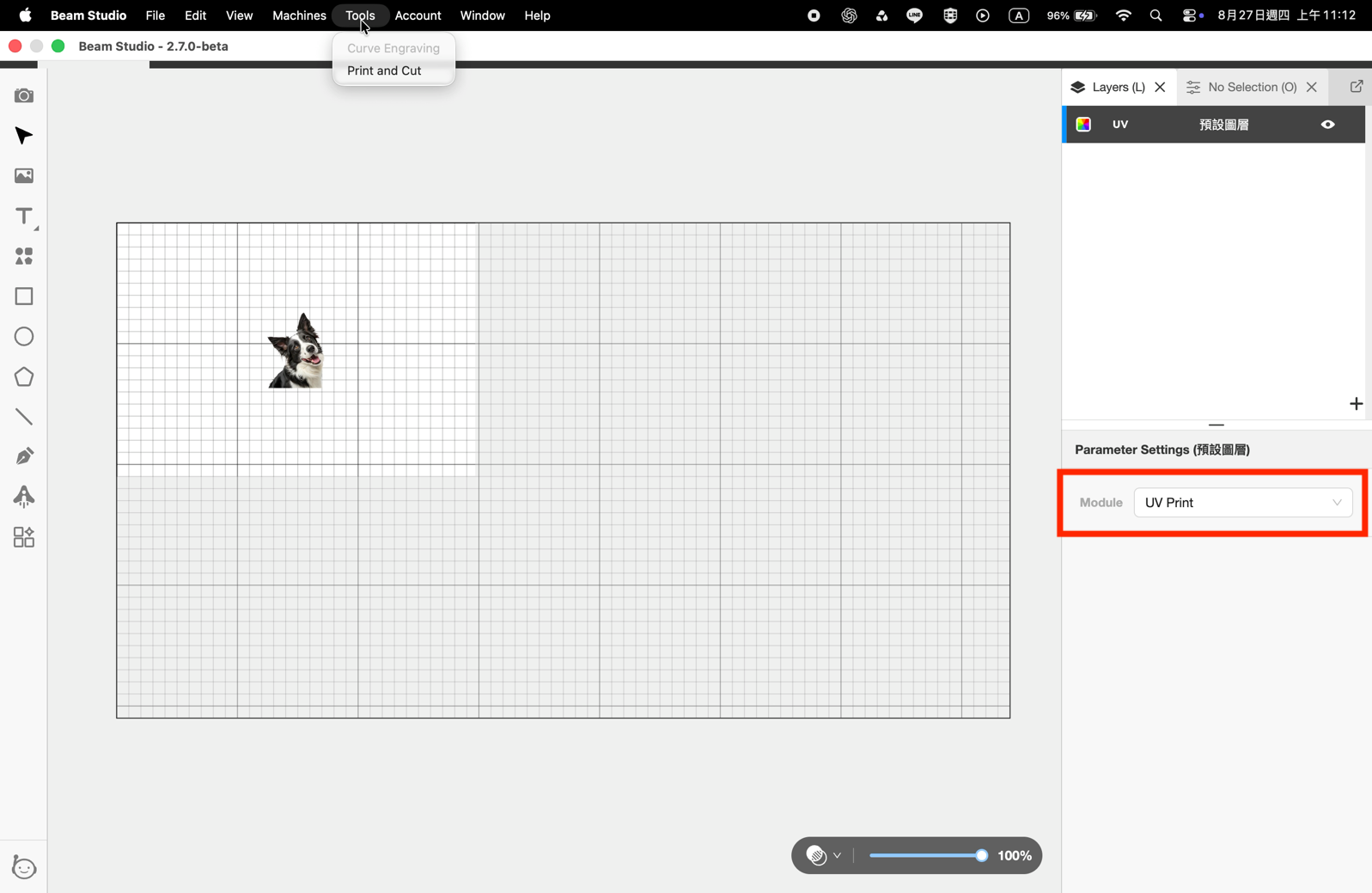

3. Valitse Työkalut > Tarkka kohdistus.
4. Säädä ulomman ääriviivan siirtymäetäisyyttä.
5. Valitse vietävän PDF-tiedoston koko ja suunta.
6. Valitse kuvion taulukko ja säädä välistystä.
7. Vie PDF-tiedosto tulostusta varten. (Voit käyttää tiedostoa suoraan UV-tulostimessa.)
| *Huomautus: Älä muuta kuvion mittakaavaa tulostuksen aikana, sillä se voi heikentää kohdistusmerkkien tunnistusta ja kohdistuksen tarkkuutta. |
8. Aseta tulostettu materiaali laitteeseen ja tarkenna.
9. Viimeistele esikatselu ja kohdistus ja valitse sitten Valmis.
10. Palaa työalueelle ja muokkaa tason parametreja.
