5-10 Ei lasersäteen ulostuloa / Laser ei syty / Ei laserpulssia

Kuvaus

Syy laserin tulostuksen epäonnistumiseen voi olla monimutkainen. Se voi johtua heikentyneestä laserkammiosta, rikkoutuneesta laserin virtalähteestä (Laser PSU) tai järjestelmäviasta jne.

Seuraa alla olevia ohjeita ongelman vianmääritykseen.

Mahdolliset syyt

Työkalut

Vaihe 1

Tarkista alla oleva video ja määritä, onko oire samanlainen kuin koneessasi.
(Jos laseria ei tule Beamboxin ollessa käynnissä ja se pitää kovaa rätisevää ääntä,
se tarkoittaa, että kammio on rikki.)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 2

Varmista, että ohjelmiston tehoasetus ja nopeusasetukset ovat oikein.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 2.1

Kaksinkertaista tehoasetuksesi, aloita tehtävä ja katso, tuottaako laser tehoa.
(Esimerkiksi, jos tehoasetuksesi on alun perin 15 %, nosta se 30 %:iin ja aloita tehtävä.)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 3

Sammuta kone.

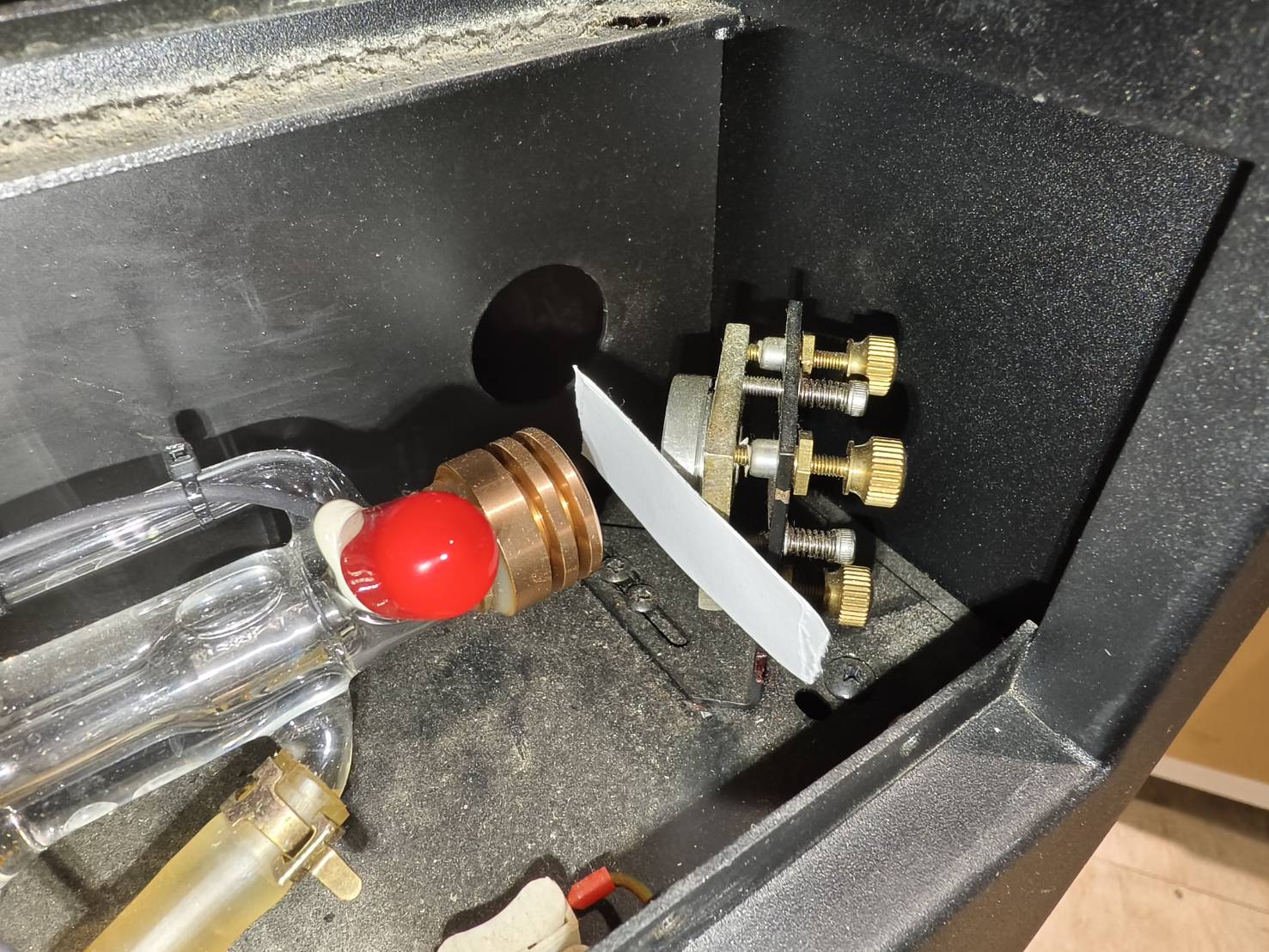

Avaa takakansi ja aseta uusi kaksipuolinen teippi ensimmäiseen peiliin.
Teipin asettamisen jälkeen siirry kohtaan Vaihe 3.1.

• Käytä ristipääruuvimeisseliä irrottaaksesi ruuvin koneen takaosassa olevan tuulettimen yläpuolelta, minkä jälkeen takakansi voidaan avata.





• Aseta teippi peiliin siten, että se on 90 asteen kulmassa sädettä vasten.





• Sulje takakansi.


Vaihe 3.1

Tee 5 pulssia ja tarkista, onko teipissä palamisjälki.
(Katso esimerkit määrittääksesi teipin tuloksen.)

A. Kytke kone päälle.
B. Sulje kansi.
C. Siirry ylläpitotilaan ja odota, kunnes kotiutusprosessi on valmis.
D. Etsi Pulse-painike.
E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia jne.
F. Tarkista teippi
⚠︎ Tee aina pulsseja, kun luukun kansi on suljettu.

Teipin tulosesimerkit

Hyvä esimerkki - pyöreä ja vahva	Huono esimerkki - Heikko, ontto tai ei pyöreä

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 4

Sammuta kone.
Avaa sivukansi päästäksesi emolevylle ja irrota laserin ohjauskaapeli.
Kaapelin irrottamisen jälkeen siirry Vaihe 4.1.

• Avaa sivukansi.




• Vihreälle V18-emolevylle laserin ohjauskaapeli on alla olevan kuvan mukainen.

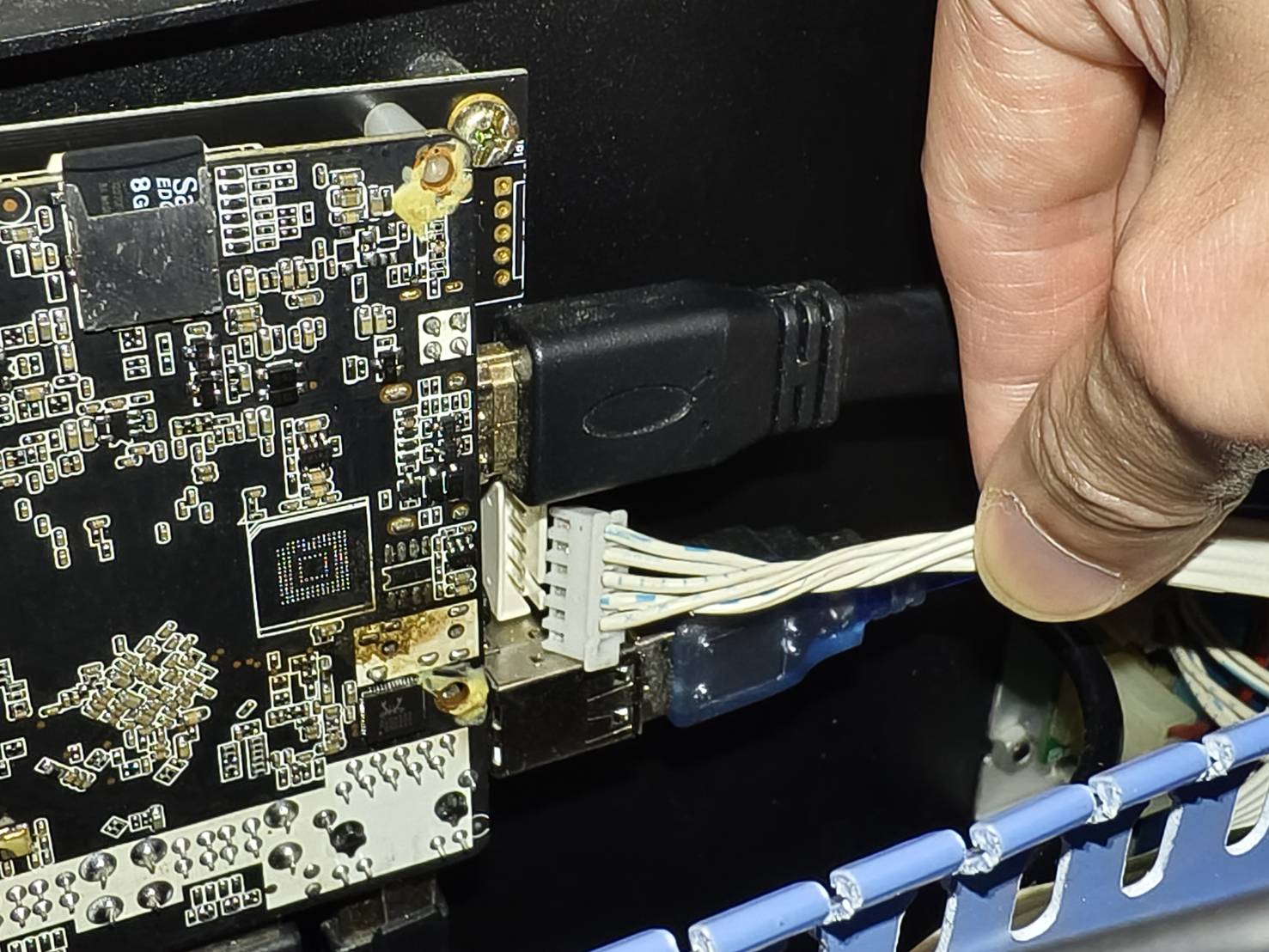

• Mustalle V22/V23-emolevylle laserin ohjauskaapeli on alla olevan kuvan mukainen.




Vaihe 4.1

Käytä kumihansikkaita ennen seuraavaa toimenpidettä.
Käynnistä laite. Paina laserin voimakkuuspainiketta kahdesti tai pidä sitä painettuna 1-2 sekuntia kynällä ja tarkista laserin ulostulo teipillä.
(Katso esimerkit määrittääksesi teipin tuloksen.)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 4.2

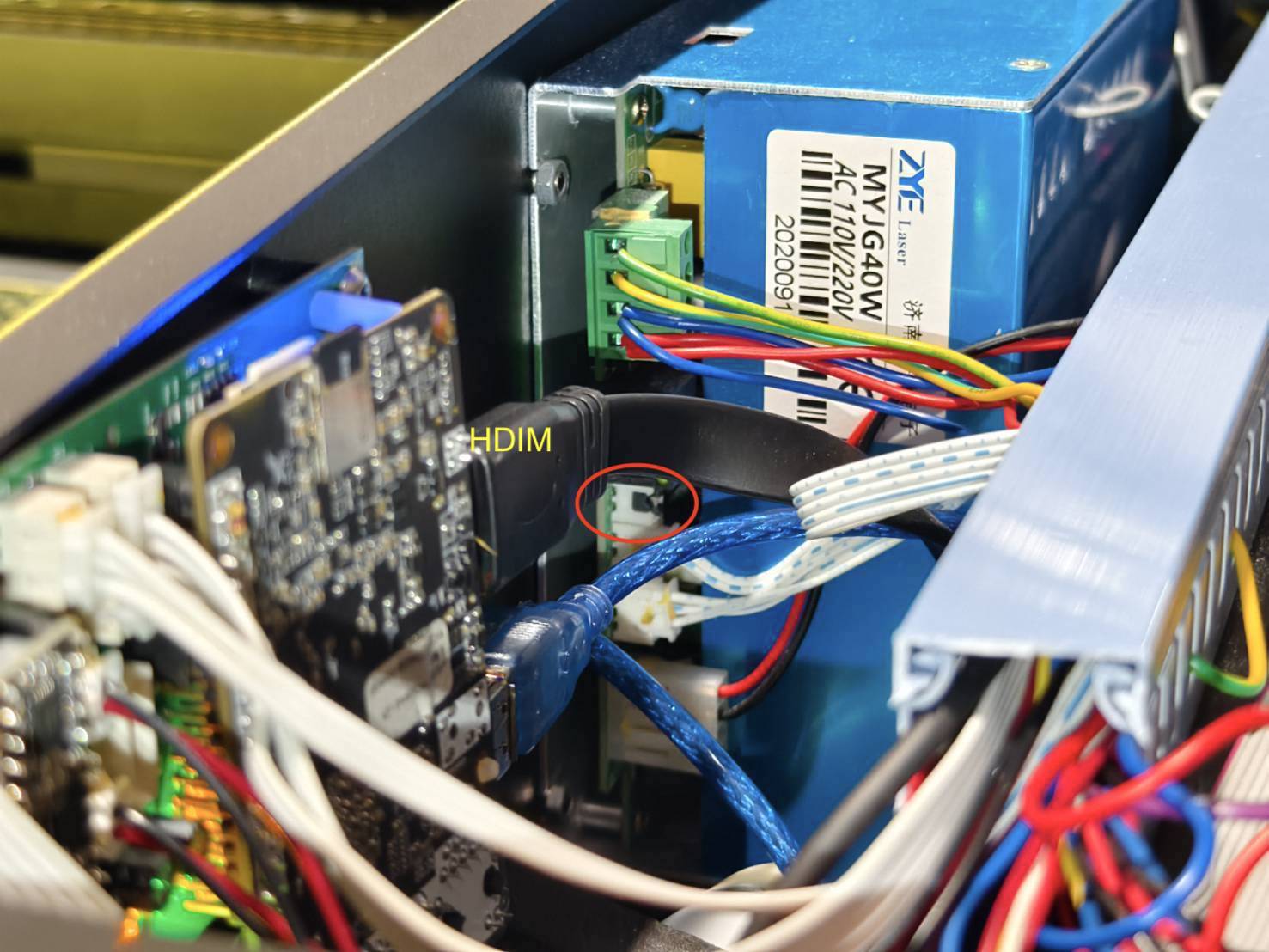

Sammuta laite ja tarkista, onko pieni musta hyppyjohdin asetettu oikein.
(HDMI-kaapelin voi irrottaa, jos se häiritsee.)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 5

• Kytke laserin ohjauskaapeli uudelleen.
  • V18-emolevyn vihreän laserin ohjauskaapelin sijainti


• • V22/V23-emolevyn mustan laserin ohjauskaapelin sijainti.


• Käynnistä laite ja palauta laite tehdasasetuksiin.
  Katso artikkelia, 5-18 Palauta tehdasasetukset.


• Nollauksen jälkeen siirry kohtaan Vaihe 5.1.

Vaihe 5.1

Käytä uutta 2-kerroksista teippiä ja tee 5 pulssia nähdäksesi, onko teipissä palamisjälki.
(Katso esimerkit määrittääksesi teipin tuloksen.)

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 6

• Käytä uutta 2-kerroksista teippiä ja aseta se ensimmäiseen peiliin.




• Nosta tehoa x1.5 ja tee 5 pulssia katso, voimistuuko palamisjälki.
  (Katso esimerkit määrittääksesi teipin tuloksen.)




Määritä tuloksesi ja seuraava toimenpide:

Ota yhteyttä asiakastukeen

Noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka näyttävät koneesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.
