Kuvaus:
Johtuen #904:n taustalla olevasta monimutkaisuudesta, on tärkeää huomata, että tämän artikkelin lukeminen ei välttämättä tarjoa välitöntä ratkaisua ongelmaasi. Seuraamalla kuitenkin huolellisesti alla olevia ohjeita, keräät arvokasta tietoa, joka voi auttaa jälleenmyyjiäsi tai FLUX-tukea ongelman tarkemmassa paikantamisessa. Tämä puolestaan auttaa vähentämään vianetsintään tarvittavaa kokonaisaikaa.
Mahdolliset syyt:
- Järjestelmä ei toimi (Päivitä laiteohjelmisto uudelleen, palauta tehdasasetukset tai alusta SD-kortti uudelleen.)
- Emolevy/MB/motherboard on viallinen.
- Rajakytkin on viallinen.
- Ohjaimet ovat ruostuneet tai vaurioituneet.
- X-akselin tasaisuus ei ole vaakasuora.
- DriverIC on viallinen.
- Askelmoottori on viallinen.
|
Vaihe 0 - Käytä tarkistuslistaa käydessäsi läpi vaiheita:
Tätä tarkistuslistaa käytetään kaikkien tässä artikkelissa suoritettujen toimenpiteiden kirjaamiseen.
Kun olet täyttänyt tarkistuslistan, tulosta se PDF-tiedostoksi ja lähetä se tarvittaessa jälleenmyyjällesi tai FLUX-tuelle. Tämä on meille hyödyllistä tietoa vianetsintään ja ongelman rajaamiseen.
Katso linkki: 5-2-5 #904 Kotiinpaluu epäonnistui Checklist (beamo Series)
Vaihe 1 - Tarkista, onko laserpää fyysisesti jumissa:
- Sammuta kone ja irrota virtajohto.
- Siirrä laserpäätä manuaalisesti kohti kaikkia neljää kulmaa.
(*Videossa käytetään HEXAa käyttäytymisen havainnollistamiseen.)
Määritä tuloksesi ja seuraava toimenpide:
Vaihe 1.1 - Voitele kiskot:
- Katso ohjeet kiskojen voiteluun alla olevasta linkistä.
[4-3-1 Voitelu]
- Yritä voitelun jälkeen siirtää laserpäätä uudelleen ja katso, voiko sitä siirtää kuten vaiheessa 1.
Määritä tuloksesi ja seuraava toimenpide:
- Kyllä, sitä voidaan siirtää kuten vaiheessa 1 olevassa videossa. >> Ongelma ratkaistu
|
-
Ei, sitä ei vieläkään voida siirtää kuten vaiheessa 1 olevassa videossa >> Laitteisto-ongelmat: kiskot voivat olla ruostuneet >> Ota valokuvia tai videoita ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle
(*HEXA-laitetta käytetään alla olevien esimerkkien käyttäytymisen havainnollistamiseen.)
Esimerkkejä raportoitavista valokuvista tai videoista:
|
X-akselin kisko:
|
|
Y-akselin kisko - Vasen:
|
|
Y-akselin kisko - Oikea
|
|
Vaihe 2 - Sulje pois laiteohjelmisto-ongelmien mahdollisuus:
Joskus kotiutumisongelman syynä voi olla väärin asennettu laiteohjelmisto.
Järjestelmän nollaaminen on yksinkertainen ja nopea tapa korjata kotiutumisongelma.
-
Yritä ensin nollata päälevyn asetukset.
(Laite > Laitteistoasetukset > Nollaa päälevyn asetukset)
-
Yritä seuraavaksi palauttaa tehdasasetukset. (Laite > Palauta tehdasasetukset)
-
Lopuksi päivitä uusimpaan laiteohjelmistoon ja yritä kotiin palaamista uudelleen.
(Kone > Päivitä uusimpaan laiteohjelmistoon) tai voit käyttää Beam Studiota päivittämiseen. (Linkki)
Määritä tuloksesi ja seuraava toimenpide:
- Kyllä, kotiinpaluu tehdään nyt oikein nollauksen jälkeen >> Ongelma ratkaistu
|
Vaihe 3 - Tarkista koneen käyttäytyminen kotiinpaluun yhteydessä:
Kytke kone päälle ja paina "Ylläpito" aloittaaksesi kotiinpaluun ja määrittääksesi, mikä käyttäytyminen on samanlainen kuin koneessasi, ja toimi sen mukaisesti.
-
Käyttäytyminen #1:
Laserpää ei liiku eikä ole lukittu.
Sitä voidaan kuitenkin siirtää manuaalisesti, kun paneelissa näkyy "Kotiinpaluu".
(*Videossa käytetään HEXAa käyttäytymisen havainnollistamiseen.)
|
-
Käyttäytyminen #2:
Liikesuunta on päinvastainen tai pää liikkuu edestakaisin.
(Oikea liike on mennä ensin ylös ja sitten vasemmalle. Se ei koskaan mene alas tai oikealle kotiinpaluun aikana.)
(*Videossa käytetään HEXAa käyttäytymisen havainnollistamiseen.)
|
-
Käyttäytyminen #3:
Pää saavuttaa yläreunan tai vasemman yläkulman, mutta se ei pysähdy ja pitää hiomaääntä.
(*Videossa käytetään HEXAa käyttäytymisen havainnollistamiseen.)
|
-
Käyttäytyminen #4:
Pää pitää jauhamisen ääntä, vaikka se ei saavuttaisi yläosaa tai vasenta yläkulmaa.
(*Beambox Pro:ta käytetään käyttäytymisen havainnollistamiseen videossa.)
|
-
Käyttäytyminen #6:
Pää tärisee muutaman kerran, sitten virhe ponnahtaa esiin, tai se saavuttaa yläosan ja tärisee, sitten virhe ponnahtaa esiin.
(*Videossa käytetään HEXAa käyttäytymisen havainnollistamiseen.)
|
-
Käyttäytyminen #7:

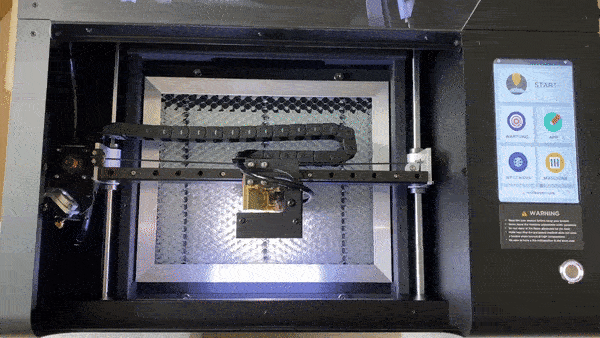

Pää ponnahtaa takaisin, kun se liikkuu ylöspäin kohti Y-akselia.
(*Beamoa käytetään käyttäytymisen havainnollistamiseen videossa.)

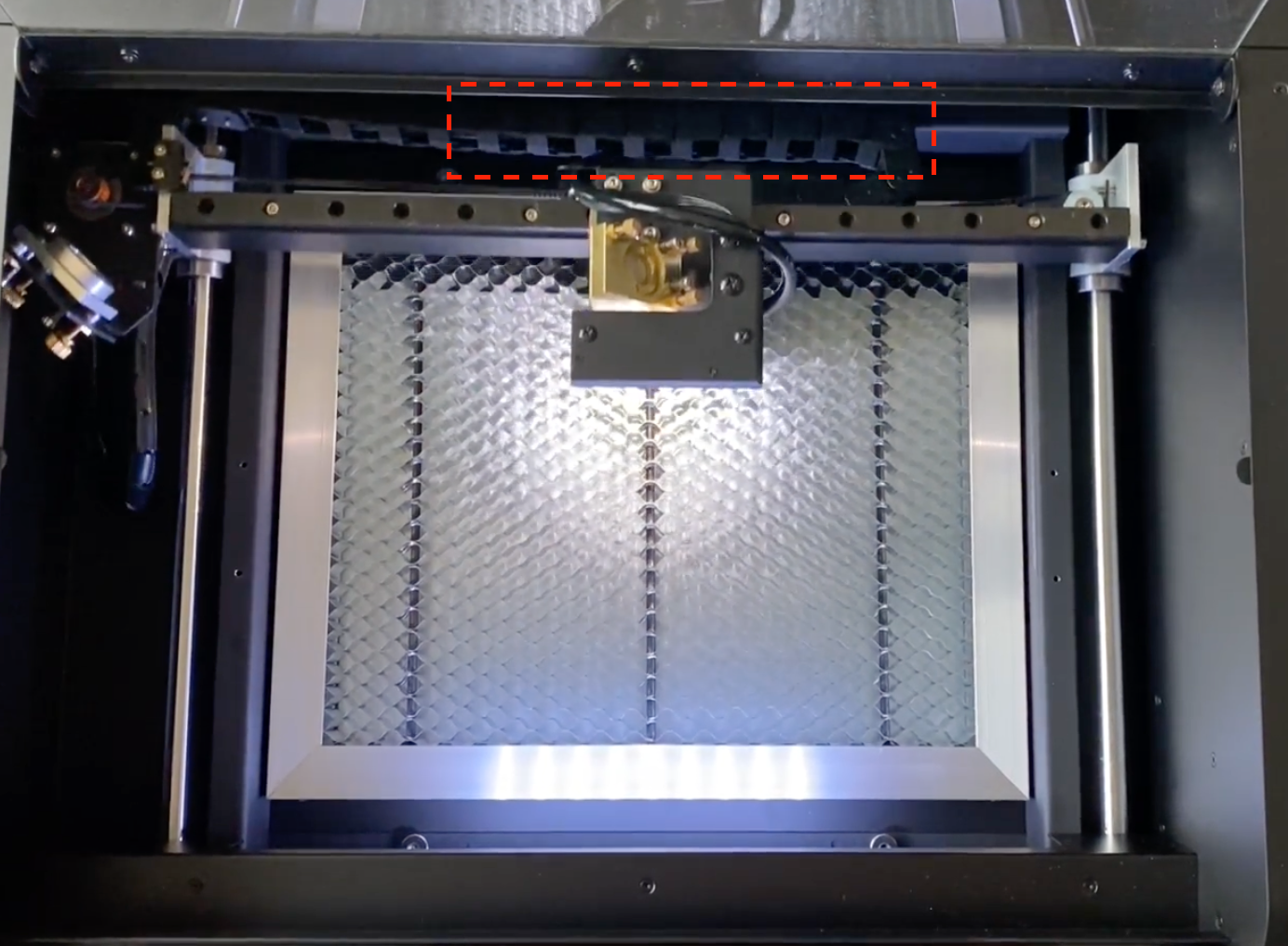

- Tämä johtuu todennäköisemmin siitä, että muoviketju osuu koneen runkoon.
Ketjun manuaalista säätämistä vetämällä sitä ylös tai työntämällä alas ehdotetaan ongelman ratkaisemiseksi.
|
|
Vaihe 4 - SD-kortin uudelleenkirjoitus:
Joskus, jos SD-kortin käyttöjärjestelmä on vioittunut, kotiasetusongelmaa ei voida korjata nollaamalla ja päivittämällä laiteohjelmistoa. Se on kirjoitettava uudelleen kokonaan uudelleenkirjoittamalla SD-kortti.
Määritä tuloksesi ja seuraava toimenpide:
- Kyllä, kotiinpaluu tehdään nyt oikein uudelleenvilkkumisen jälkeen >> Ongelma ratkaistu.
|
Vaihe 5 - Vaihda DriverIC:
DriverIC on emolevyn/emolevyn komponentti, jota käytetään moottorin ohjaamiseen, jotta laserpää liikkuu eri suuntiin. Tässä vaiheessa meidän on testattava, johtuuko kotiinpaluuongelma DriverIC:stä.
- Sammuta kone.
- Avaa etukansi löytääksesi emolevyn. Katso article , jossa kerrotaan, miten kotelo avataan.
- Irrota X-akselin DriverIC. Katso kaavio.
(Varmista, että muistat, mikä IC on alun perin tarkoitettu millekin akselille)
- Irrota Y-akselin DriverIC. Katso kaavio.
- Vaihda molemmat DriverIC:t ja varmista, että suunta on sama kuin kaaviossa.
- Käynnistä kone ja yritä kotiinpaluuta uudelleen.
Havainnollistus:
(Tämä video näyttää X-akselin ja Y-akselin IC:iden vaihtamisen.)
Määritä tuloksesi ja seuraava toimenpide:
-
Kotiinpaluu toimii nyt oikein >> Ongelma ratkaistu
- Mahdollinen syy: virheellinen kytkentä
|
Vaihe 6 - Tarkista rajakytkimet:
Rajakytkintä käytetään pysäyttämään laserpää, kun se saavuttaa pään.
Kotiinpaluuongelmat voivat johtua viallisesta rajakytkimestä, jonka seurauksena laserpää ei pysähdy tai pysähtyy liian aikaisin.

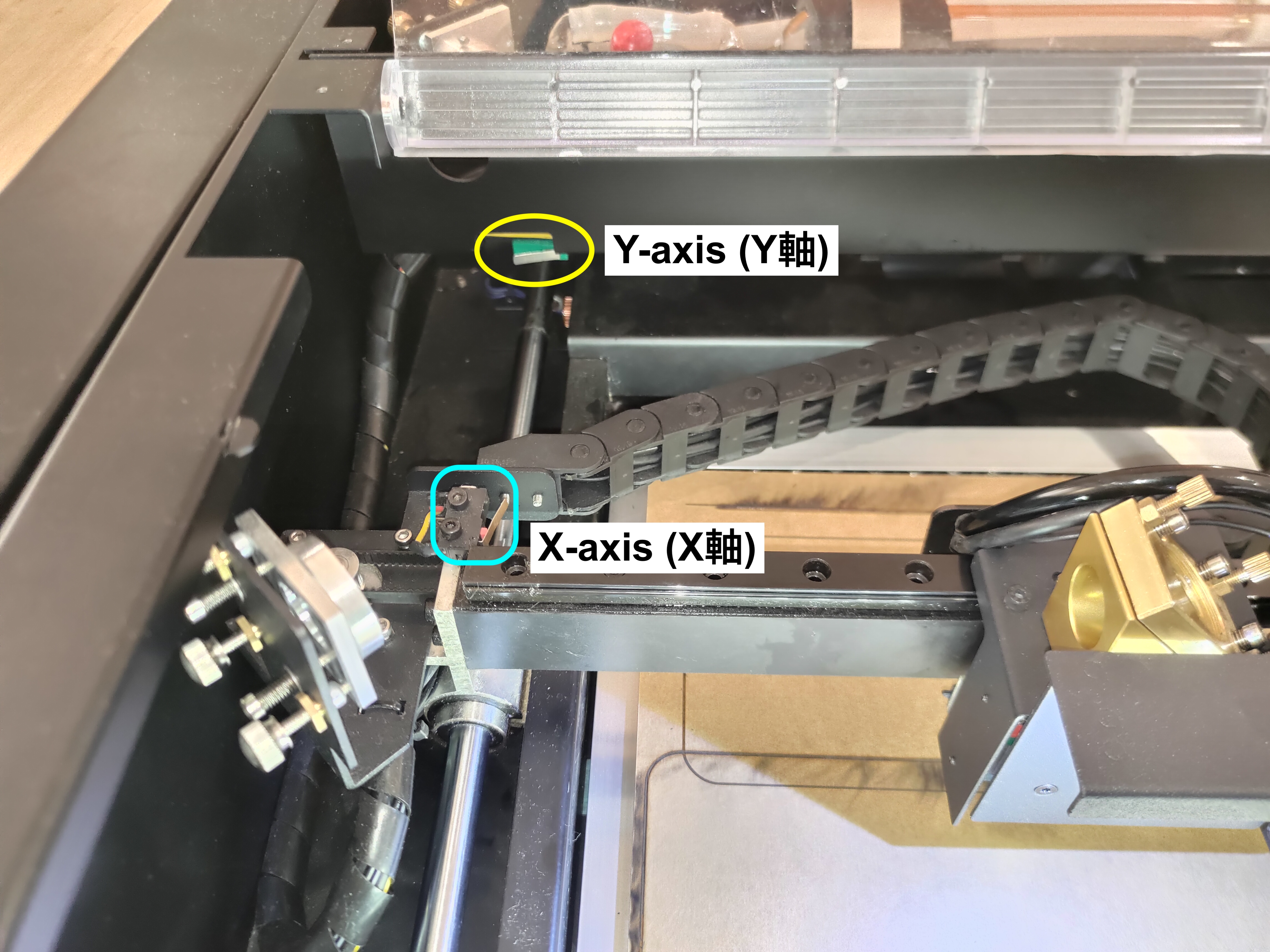

- Beamon rajakytkimien sijainnit:
- Katso alla oleva video tarkistaaksesi, reagoivatko rajakytkinkuvakkeet oikein painettaessa. (Painettu = kuvake sulkeutuu / Ei painettu = kuvake avautuu)
(*Videossa käytetään HEXAa havainnollistamiseen.)
Määritä tuloksesi ja seuraava toimenpide:
Vaihe 7 - Tarkista X-akselin tasomaisuus:
- Katso alla olevasta linkistä, kuinka testata ja säätää X-akselin tasomaisuutta.
Varmista, että hihnapyörä/pyörä ei ole löysällä viitaten videon loppuun.
[5-29 X-akselin tasomaisuuden säätö]
Määritä tuloksesi ja seuraava toimenpide:
- Kone voi nyt palata kotiin säädön jälkeen >> Ongelma ratkaistu
(Mahdollinen syy: X-akseli oli väärässä paikassa.)
|
Vaihe 8 - Vaahtomuovin lisääminen Y-akselin rajakytkimen laukaisemiseksi:

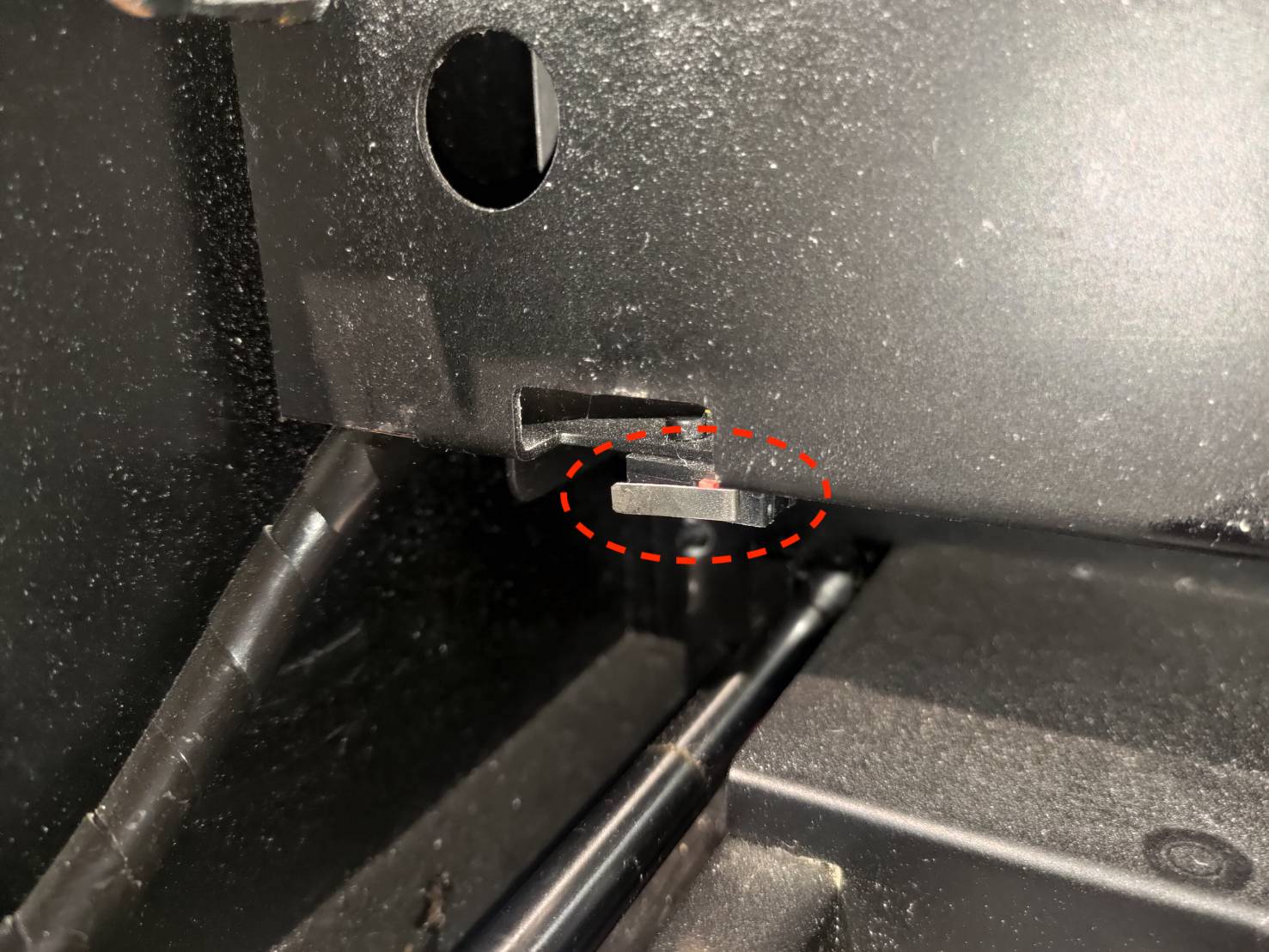

- Punaisella ympyröity rajakytkimen laukaiseva metalli saattaa ajan myötä löystyä, ja se vaikuttaa rajakytkimen herkkyyteen laueta. Tämä tapahtuu yleensä Y-akselin rajakytkimellä.

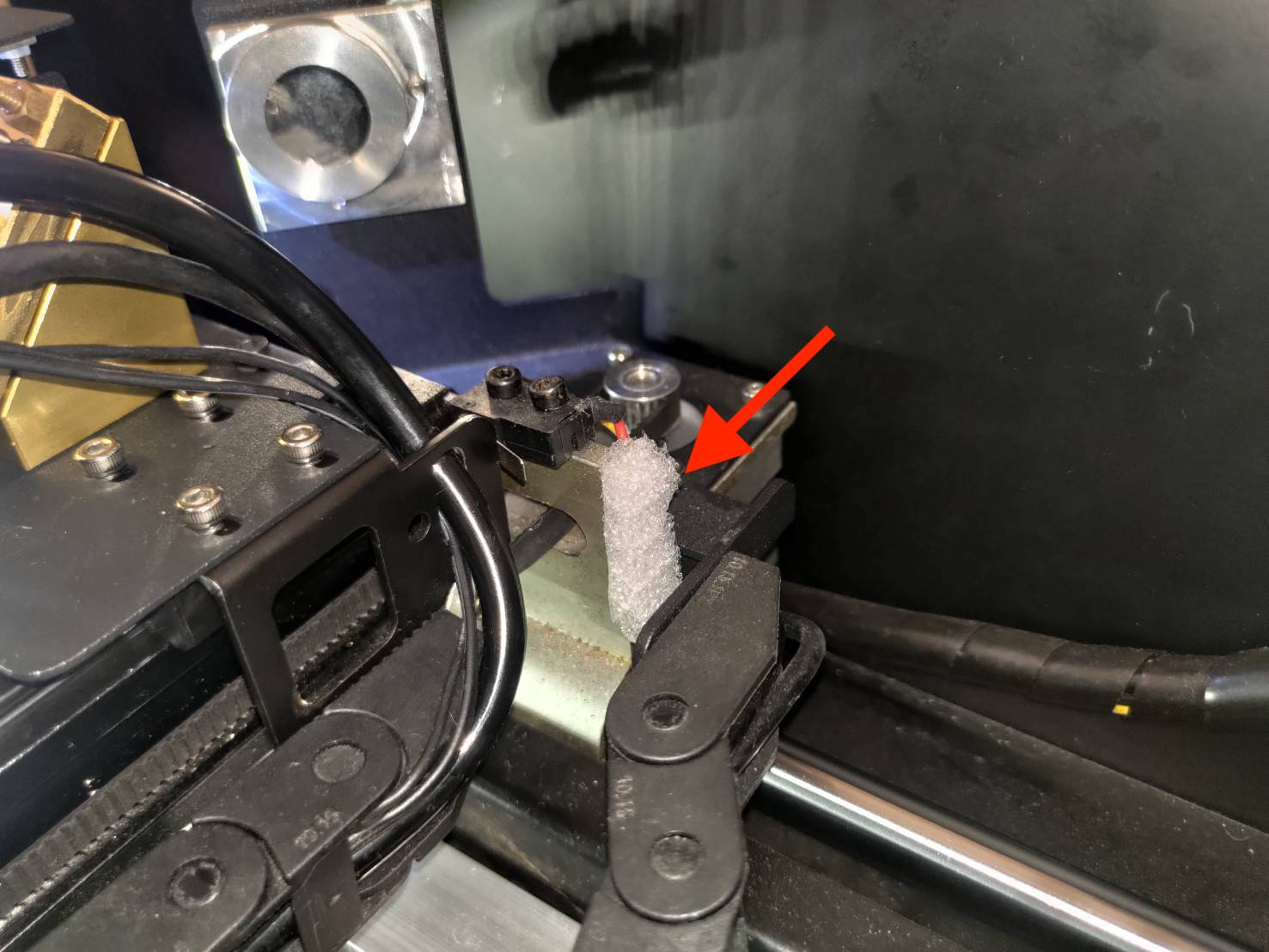

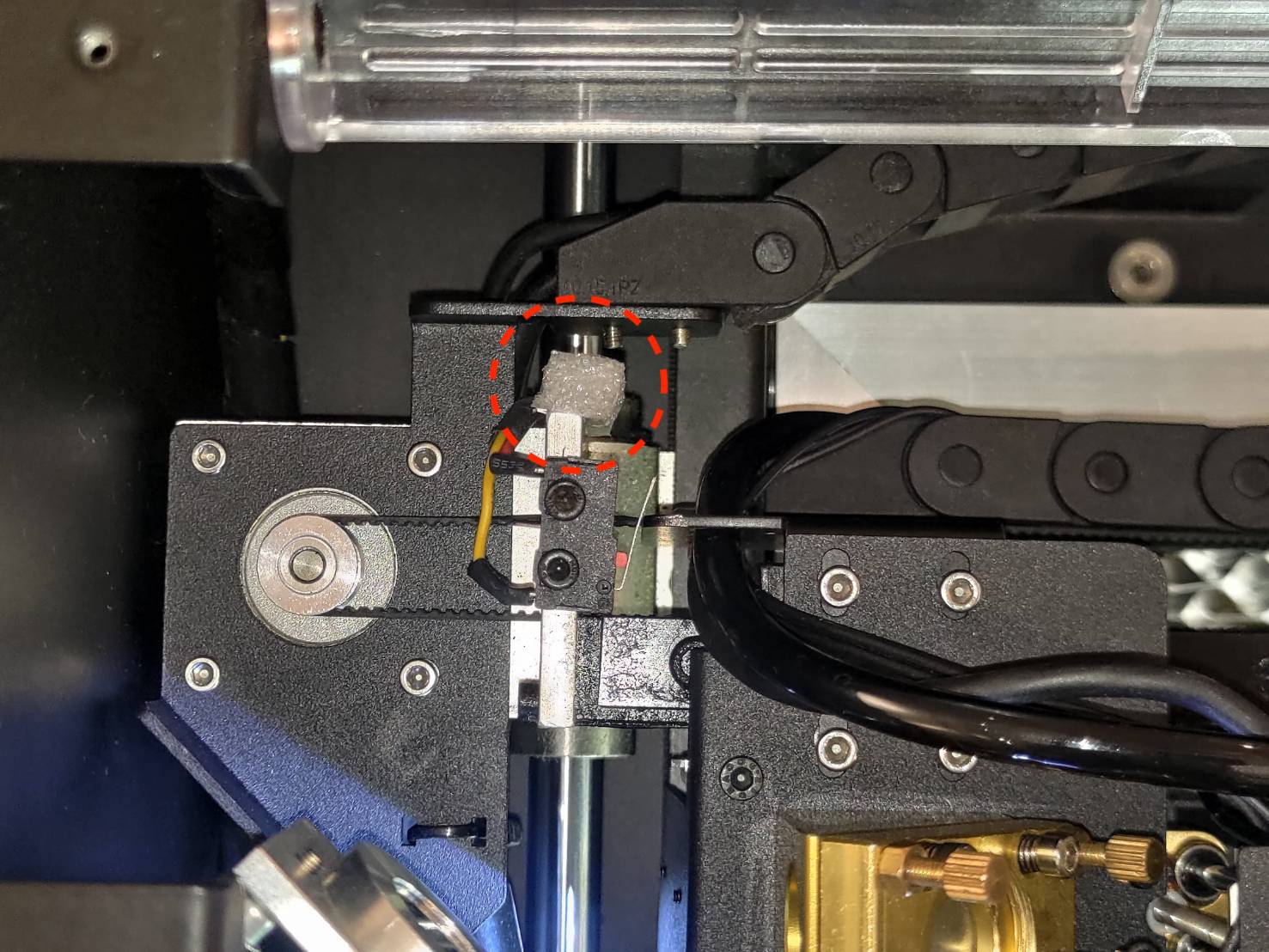

- Tässä on nopea korjaus. Lisää vaahtomuovin pala X-akselin moottoriin alla olevien kuvien mukaisesti.

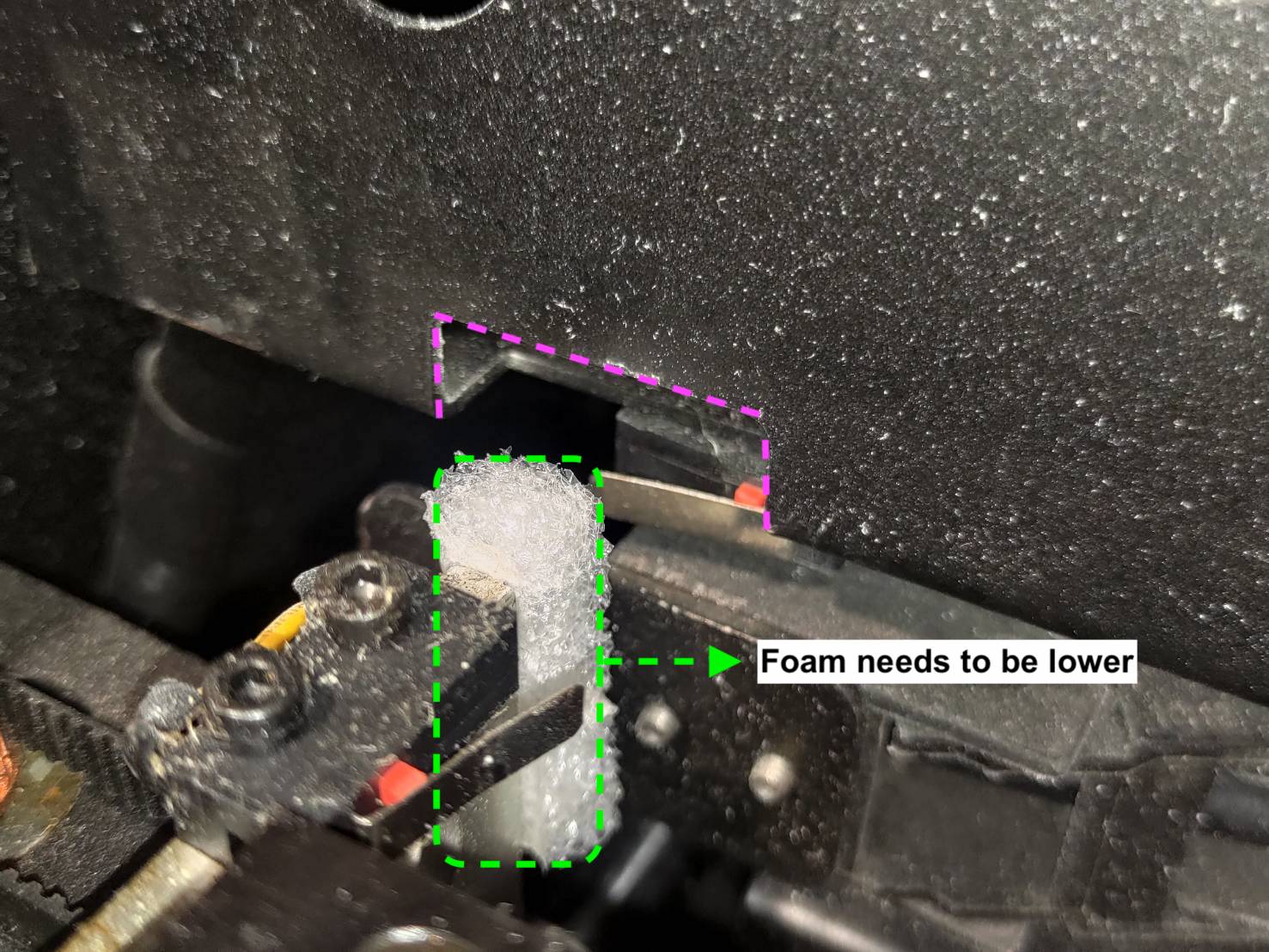

- Varmista, että vaahtomuovi on kehystä alempana. Muuten se saattaa tukkia reitin rajakytkimelle.
Määritä tuloksesi ja seuraava toimenpide:
- Kone voi nyt palata kotiin vaahtomuovin lisäämisen jälkeen >> Ongelma ratkaistu
|
Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle:
- Seuraa alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]
- Varmista, että olet suorittanut tarkistuslistan ja tallentanut sen PDF-tiedostona, jotta voit jakaa tekemäsi toimet.
*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka näyttävät koneesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.
Avainsanat: Kotiinpaluuongelmat / Ei pysty palaamaan kotiin
