#900 Jäähdytin pois päältä/Jäähdytysjärjestelmän vika

Virhe ilmestyy, kun järjestelmässä havaitaan alhainen virtausnopeus ja tehtävä keskeytetään.
Hidas nopeus aiheuttaa lasertunnelin käymisen korkeammassa lämpötilassa, mikä lyhentää tunnelin käyttöikää.

Seuraa alla olevia ohjeita ongelman vianmääritykseen.

---

Mahdolliset syyt

Järjestelmä ei toimi (Päivitä laiteohjelmisto uudelleen, palauta tehdasasetukset tai alusta SD-kortti uudelleen.) Vesipumpussa ei ole tarpeeksi vettä. Vesiletkut ovat taipuneet, mikä aiheuttaa alhaisen virtausnopeuden. Vesipumppu ei toimi eikä pumppaa vettä. Vesipumpun vesisäiliö vuotaa. Emolevy/MB/motherboard toimii virheellisesti eikä pysty kaappaamaan signaalia. Virtausanturi ei lähetä signaalia virtausnopeudesta. Laserputki on rikkoutunut ja vettä vuotaa siitä. 12V:n virtalähde (12V PSU) toimii virheellisesti. (Epätodennäköisempää)

---



---

Vaihe 1 - Tarkista, onko vettä 80% täynnä:

Jos koneessasi ei ole tarpeeksi vettä, tämä voi vaikuttaa virtausnopeuden alenemiseen.

• Irrota takakansi poistamalla 6 ruuvia Torx-ruuvimeisselillä (T8)

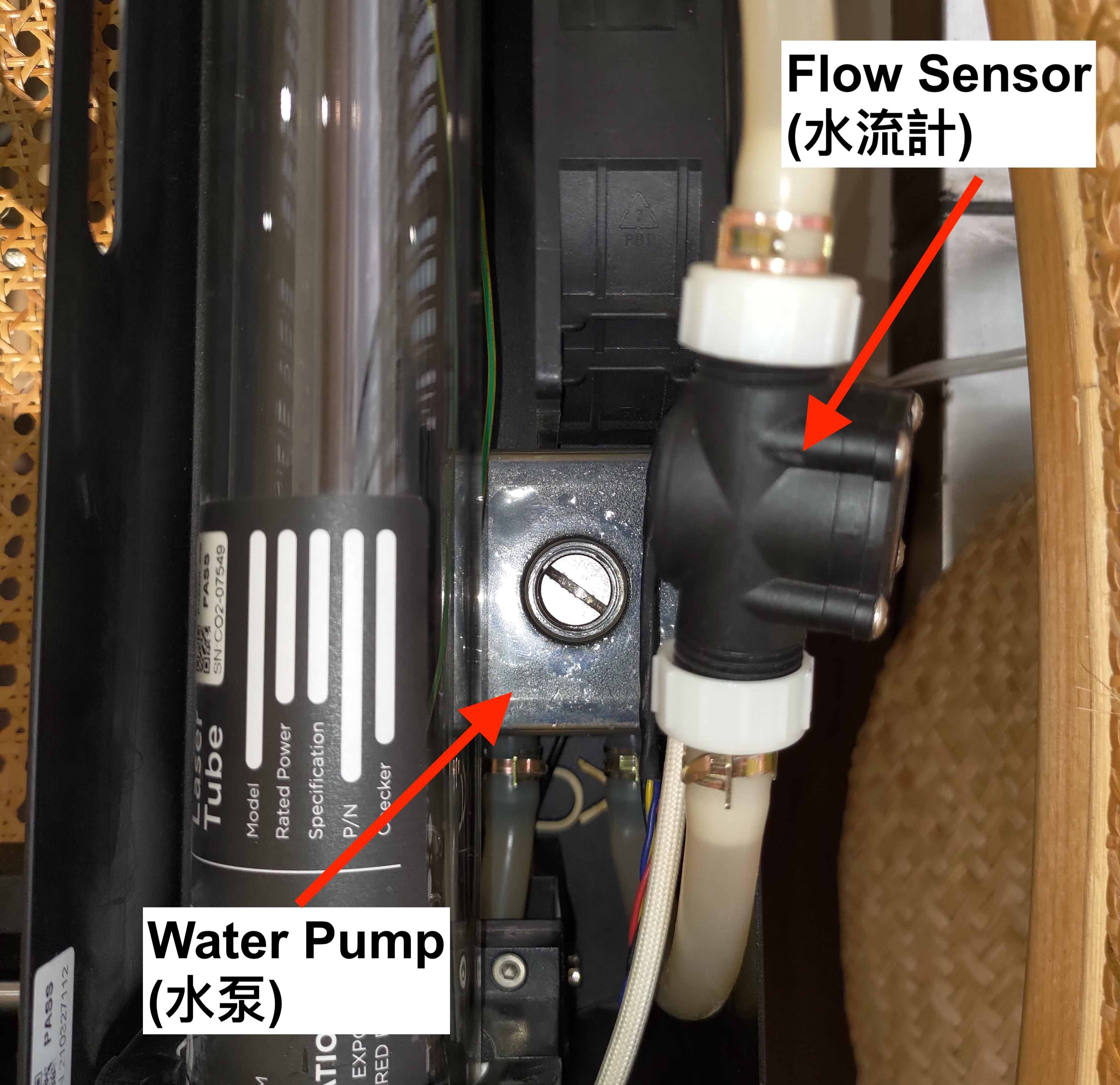

• Vesipumppu löytyy virtausanturin alta.

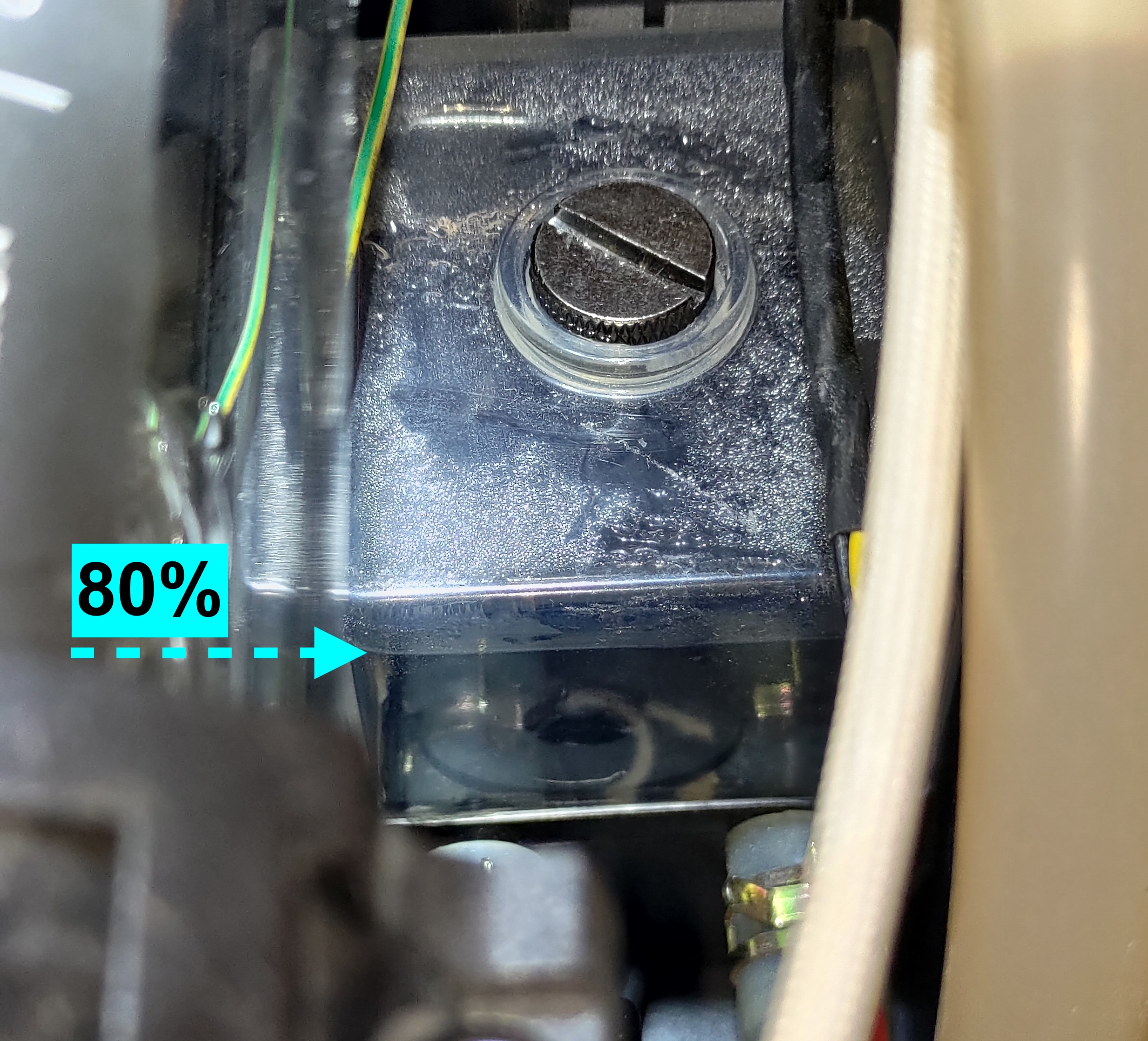

• Tarkista, onko vettä 80% täynnä.

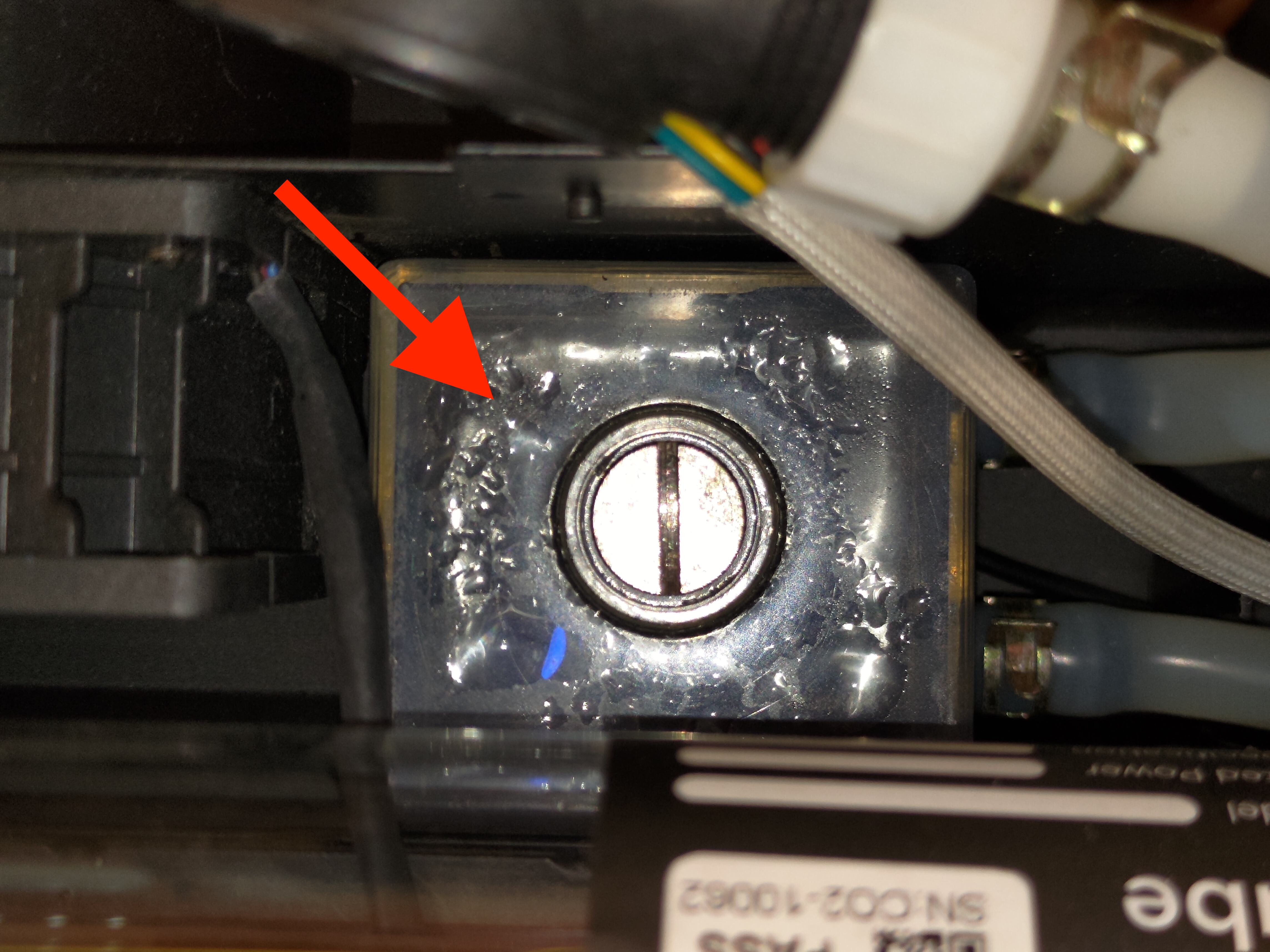

• Tarkista, onko pumpussa vuotoja



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, se on 80% täynnä (Ei vuotoa) >> Siirry Vaihe 2 - Tarkista, onko vesi puhdasta. Ei, se EI ole 80% täynnä (Ei vuotoa) >> Siirry Vaihe 1.1 - Täytä vesi.
Vesipumppu vuotaa >> Laitteisto-ongelma: vesipumppu on rikki. >>
Tallenna video ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

Kyllä, se on 80% täynnä (Ei vuotoa) >> Siirry Vaihe 2 - Tarkista, onko vesi puhdasta.

Ei, se EI ole 80% täynnä (Ei vuotoa) >> Siirry Vaihe 1.1 - Täytä vesi.

Vesipumppu vuotaa >> Laitteisto-ongelma: Vesipumppu on rikki. >> Tallenna video ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

---



Vaihe 1.1 - Täytä vesi:

• Katso alla olevasta linkistä video, jossa neuvotaan, miten lisätä vettä pumppuun.
  [4-4-2 Veden vaihtaminen ja lisääminen]


• Täytettyäsi veden tarkista, onko ongelma ratkaistu suorittamalla satunnainen tehtävä.



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, ongelma on ratkaistu.

Ei, ongelmaa ei ole ratkaistu >> Siirry Vaihe 2 - Tarkista, onko vesi puhdasta.

---



Vaihe 2 - Tarkista, onko vesi puhdasta:

Likainen vesi vaikuttaa veden virtaukseen. Varmista, että järjestelmässä on puhdasta vettä.

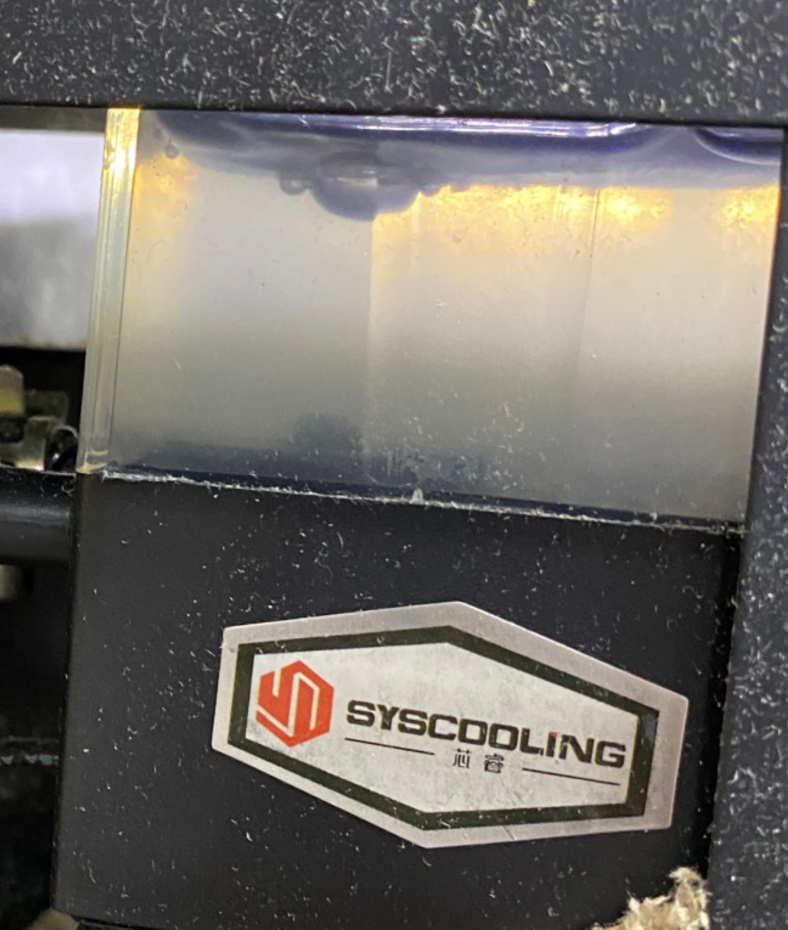

Likainen esimerkki:

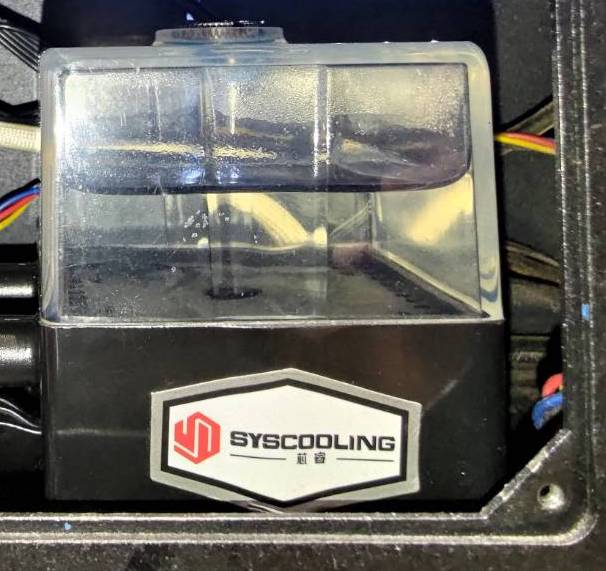

Puhdas esimerkki:



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, se on puhdas >> Siirry Vaihe 3 - Testaa virtausnopeus.

Ei, se ei ole puhdas >> Siirry Vaihe 2.1 - Vaihda vesi.

---



Vaihe 2.1 - Vaihda vesi:

• Katso ohjeet veden vaihtamiseen alla olevasta videolinkistä.
  [4-4-2 Veden vaihtaminen ja lisääminen]


• Tarkista veden vaihtamisen jälkeen, onko ongelma ratkennut suorittamalla satunnainen tehtävä.



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, ongelma on ratkaistu.

Ei, ongelmaa ei ole ratkaistu >> Siirry Vaihe 3 - Testaa virtausnopeus.

---



Vaihe 3 - Testaa virtausnopeus:

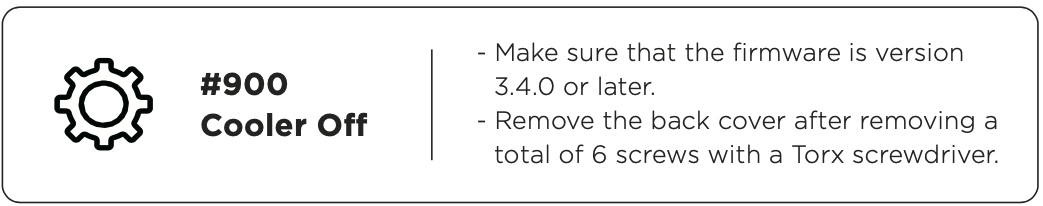

Varmista, että laiteohjelmiston versio on 3.4.0 tai uudempi.

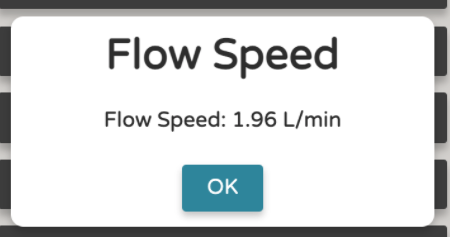

Suorita virtausnopeustesti ja tarkista, onko arvo normaali.
(Konepaneeli > Kone > Laitteistoasetukset > Virtausnopeustesti)



Määritä tuloksesi ja toimenpiteet:

1.5L/min tai enemmän = Hyvä arvo: #900-virhe ilmenee edelleen tehtävien aikana >> Siirry Vaihe 8 - Alusta SD-kortti uudelleen #900-virhe ei ilmene tehtävien aikana >> Ongelma ratkaistu.

0L/min ~ 1.49L/min = Huono arvo: Jos tämä on ensimmäinen testisi >> Siirry Vaihe 4 - Tarkista vesiletkut Jos olet jo tarkistanut vesiletkut vaiheessa 4 >> Siirry Vaihe 5 - Tarkista, voidaanko vesipumppu aktivoida. Jos yritit jo aktivoida vesipumpun vaiheessa 6 >> Siirry Vaihe 7 - Kytke virtausanturin kaapeli uudelleen

---



Vaihe 4 - Tarkista vesiletkut:

Jos sinulla on huono arvo, joka on suurempi kuin 0L/min ja pienempi kuin 1.5L/min, tämä osoittaa, että koko järjestelmä toimii oikein, mutta virtausnopeus on liian alhainen, ja tämä voi johtua vesiletkujen taittumisesta tai kiertymisestä.

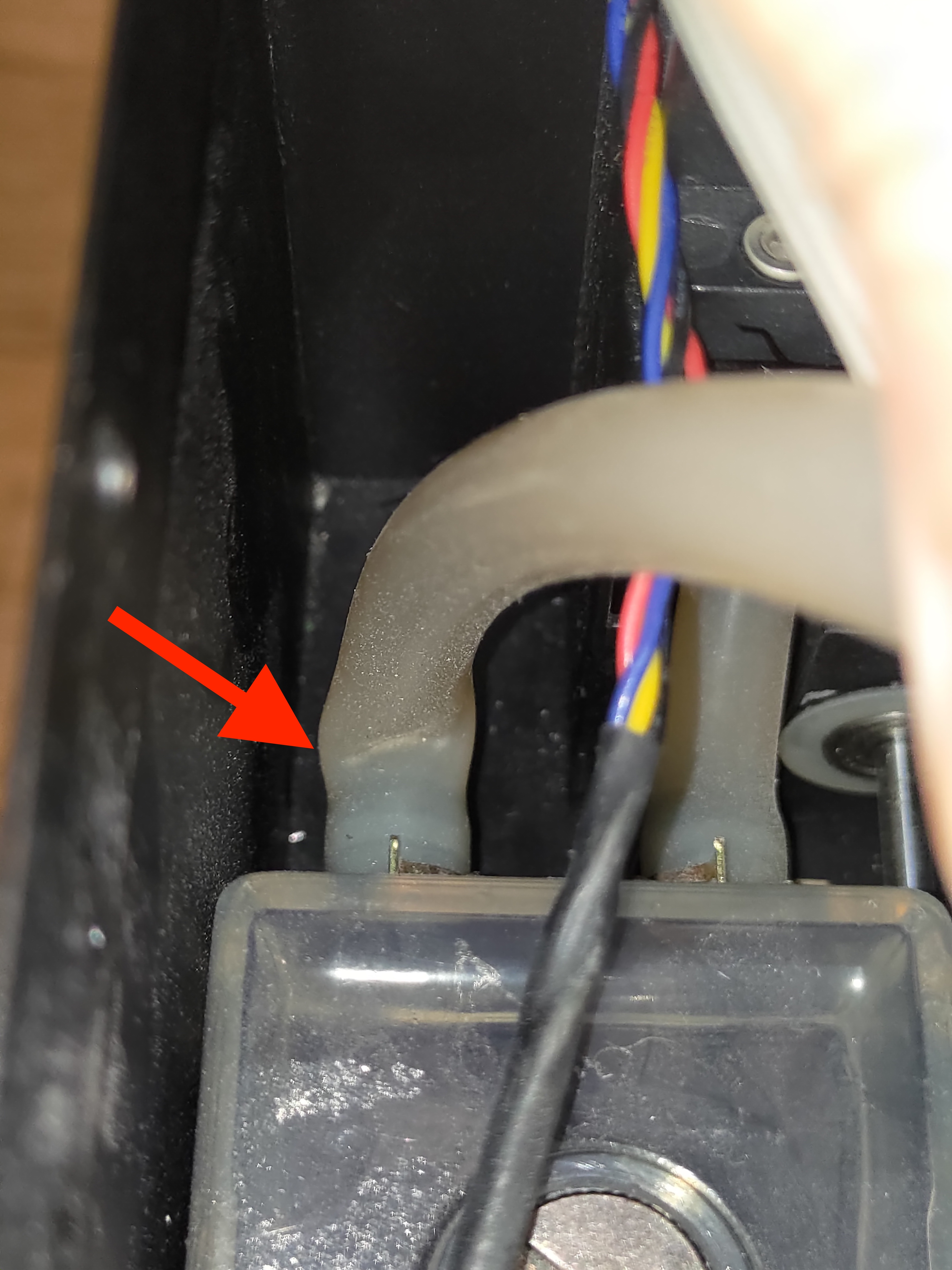

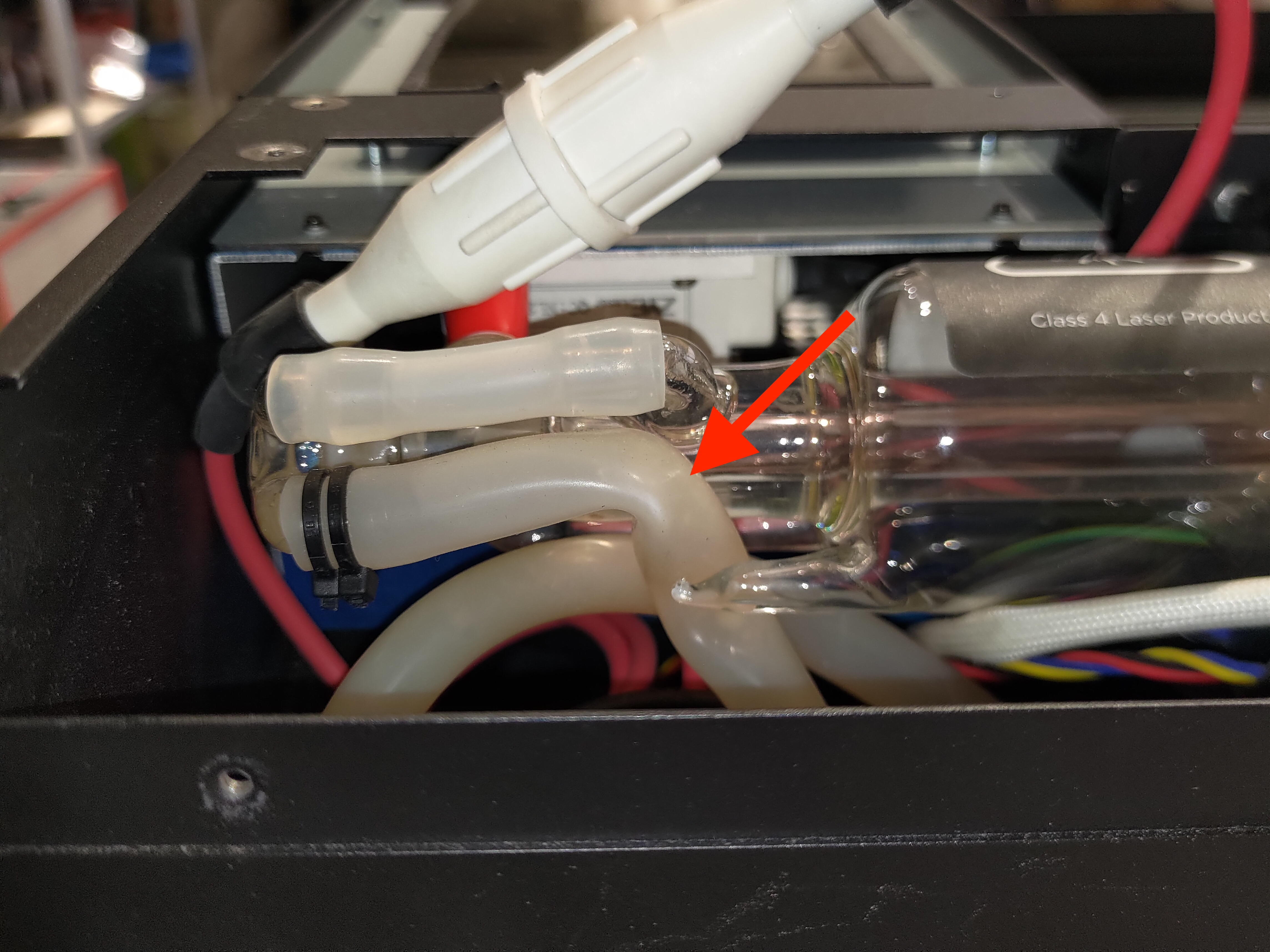

• Taittunut letku: (Huono esimerkki)




Vesiletkujen tarkistamiseen on kolme sijaintia.
(Jos letkut ovat taittuneet tai kiertyneet, yritä säätää niiden asentoa.)

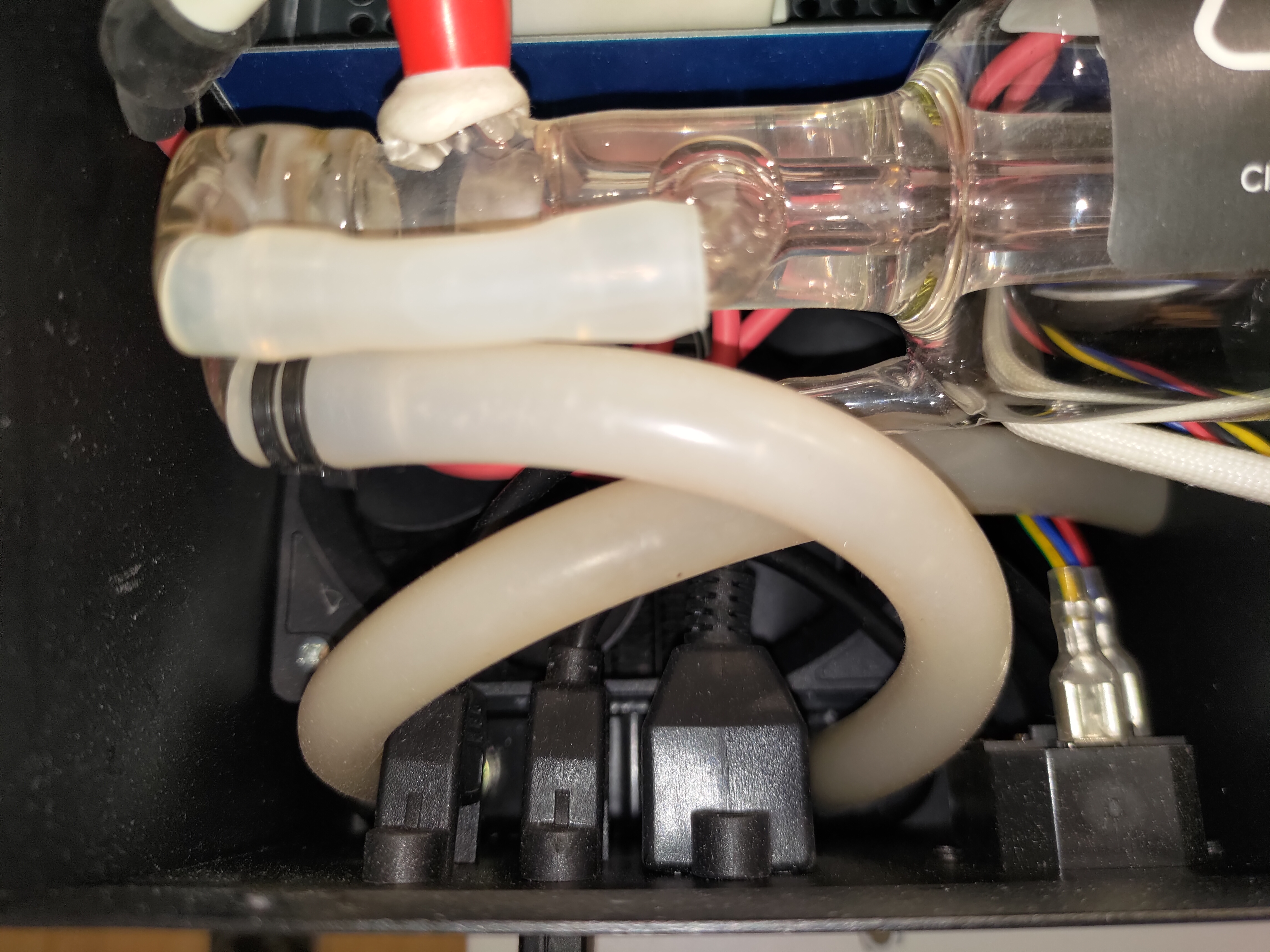

• Sijainti #1 - Korkeapainepuoli (Lähellä paneelia):

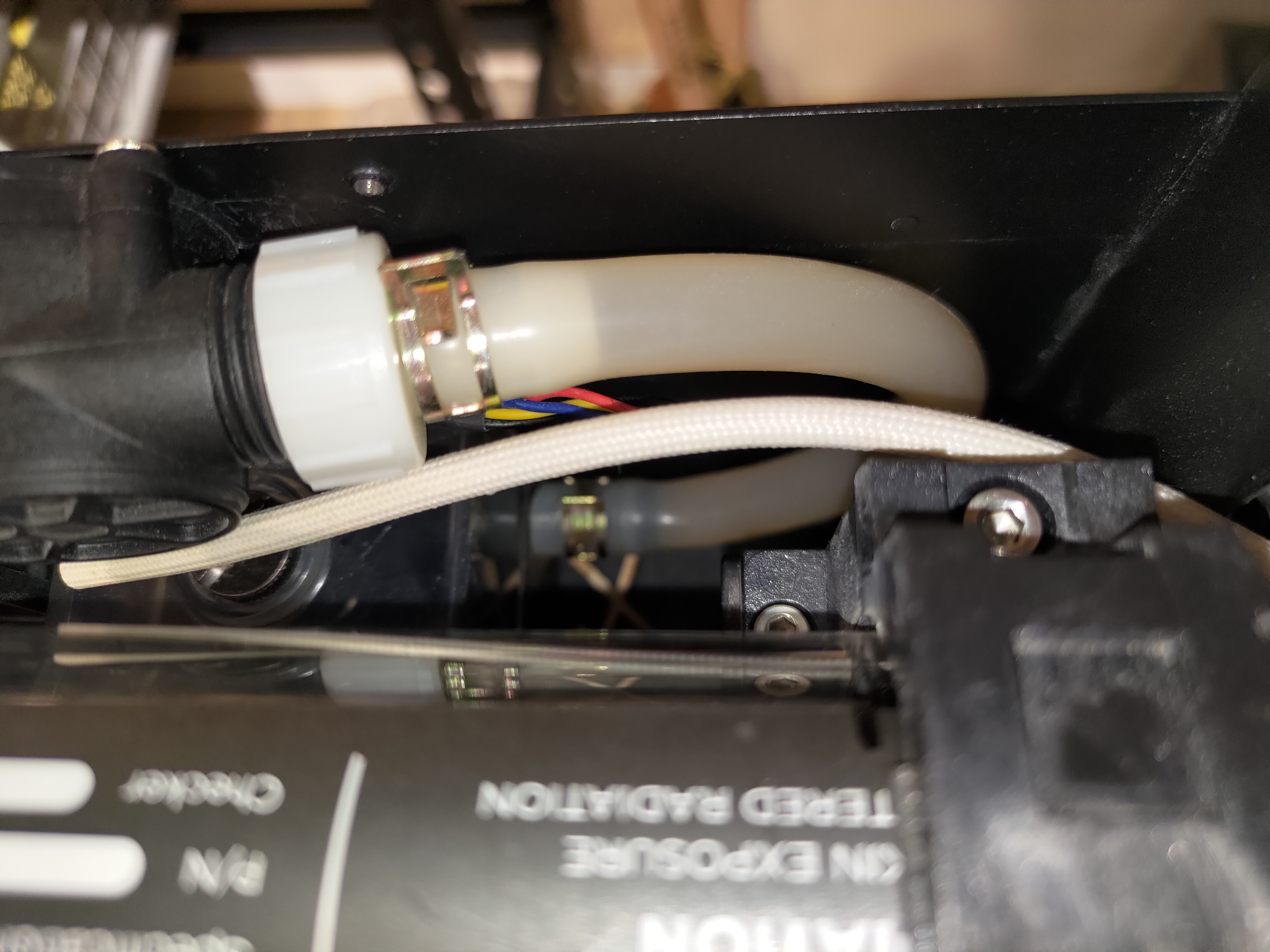

• Sijainti #2 - Vesipumpun sisääntulo/ulostulo:

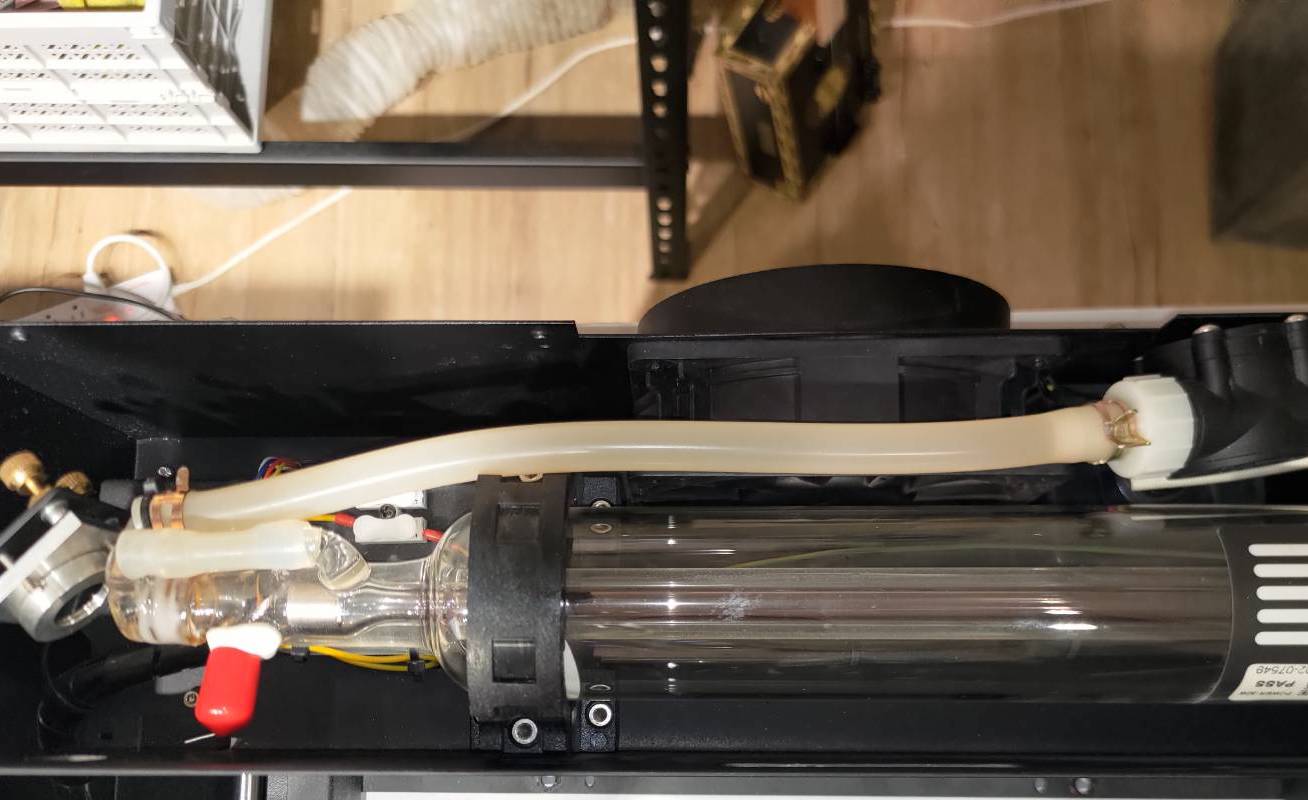

• Sijainti #3 - Laserputki:





Määritä tuloksesi ja seuraava toimenpide:

Letkut ovat hyvissä asennoissa >> Vaihe 5 - Tarkista, voidaanko vesipumppu aktivoida

Letkut säädettiin ja kohdistettiin uudelleen >> Testaa virtausnopeus uudelleen (Siirry vaiheeseen 3)

Letkut ovat taittuneet, mutta niitä ei voida säätää.  >> Laitteisto-ongelma: Vesiletkut ovat liian lyhyitä, pitkiä tai vuotavat. >> Ota kuvia ongelmallisista letkuista ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

---



Vaihe 5 - Tarkista, voidaanko vesipumppu aktivoida.

Katso alla olevasta videosta, kuinka testi suoritetaan.
(Konepaneeli > Ylläpito > Pumppu > Tarkista pumppu takana)

• Tarkistusohje:



Jos vesipumppu aktivoituu onnistuneesti, sillä on kaksi käyttäytymistä:

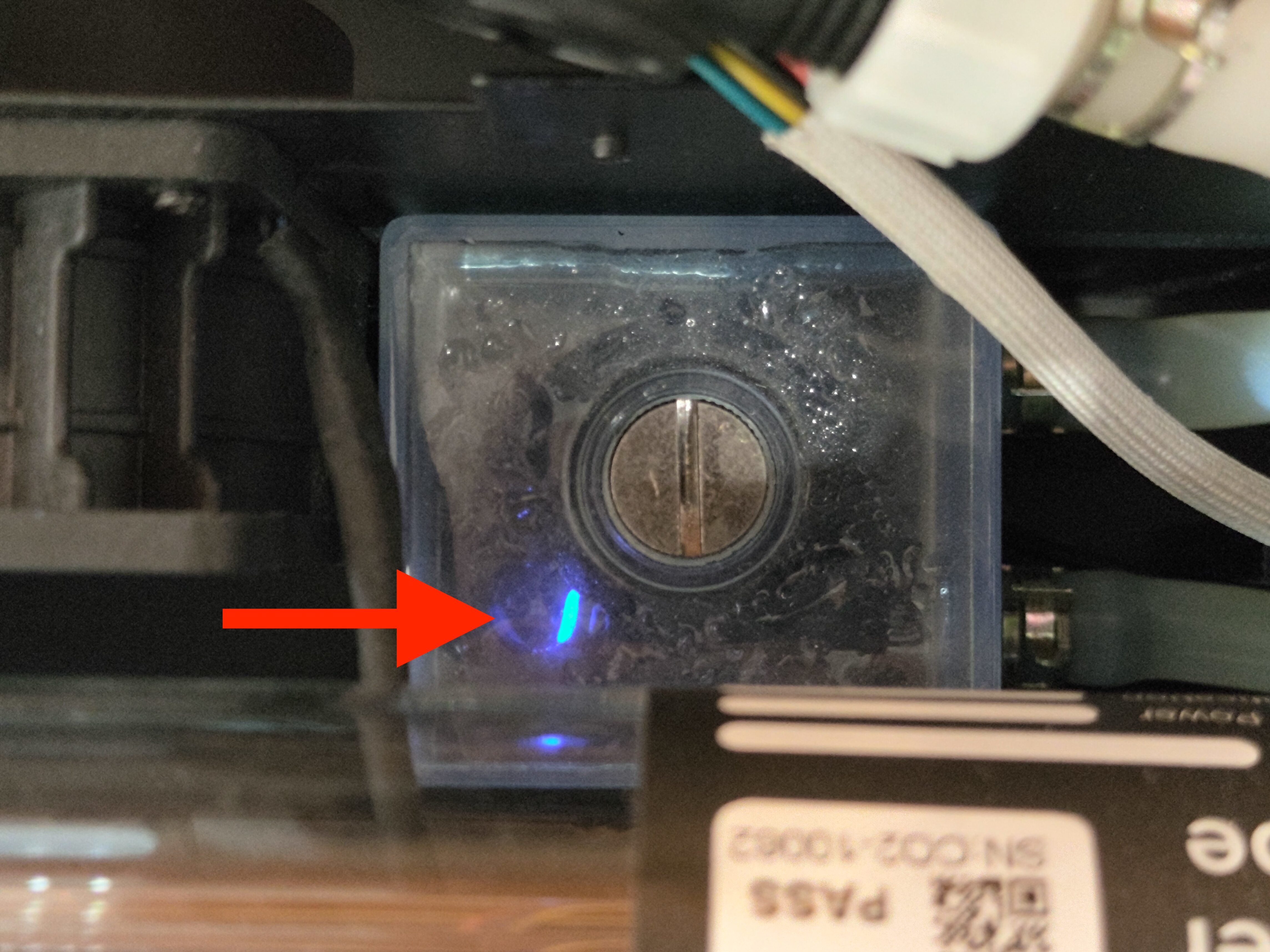

1. Sininen LED-valo säiliön sisällä palaa.



2. Säiliön sisällä oleva vesi pumpataan.
   (Näet veden virtaavan tai kuplia nousevan hieman.)




Määritä tuloksesi ja seuraava toimenpide:

Kyllä, vesipumppu on aktivoitu, mutta:  Virtausnopeustesti on vain 0L/min. >> Siirry kohtaan Vaihe 7 - Kytke virtausanturin kaapeli uudelleen Virtausnopeustesti on suurempi kuin 0L/min, mutta pienempi kuin 1,5L/min. >> Laitteisto-ongelma: vesipumppu on liian heikko ja se on vaihdettava. >> Tallenna video virtausnopeustestistä, jossa on huono tulos, ja ilmoita, että letkut on tarkistettu, ja siirry kohtaan Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

Ei, vesipumppua ei ole aktivoitu. (LED-valo on pois päältä tai vettä ei pumpata). >> Siirry kohtaan Vaihe 6 - Yritä aktivoida vesipumppu fyysisesti

---



Vaihe 6 - Yritä aktivoida vesipumppu fyysisesti:

Suorita seuraavat toimenpiteet aktivoidaksesi vesipumpun.

Jos sininen LED-valo palaa, mutta pumppu ei pumppaa:

• Irrota pumpun korkki ja ota pumppu käyttöön Ylläpito-sivulla.
  Vedä letku ylös paineen lisäämiseksi, kuten alla olevassa videossa.
  (Järjestelmässä voi olla juuttunut ilma, jota pumppu ei pysty työntämään.)




• Ota pumppu käyttöön Ylläpito-sivulla ensin ja yritä koputtaa säiliön sisäpuolelle kynällä.
  (Pumpun turbiini voi olla juuttunut, mikä estää pumppua pumppaamasta vettä.)



Jos sininen LED-valo on pois päältä:

• Poista koneen etukansi.



• Kytke vesipumpun kaapeli uudelleen emolevyyn koneen etuosassa oikealla.
  Katso kaaviosta löytääksesi uudelleen kytkettävän vesikaapelin.
  (Pumpun toimimattomuuden syynä voi olla kaapelin löysä liitäntä)



Määritä tuloksesi ja seuraava toimenpide:

Kyllä, vesipumppu aktivoituu yllä olevien vaiheiden jälkeen. >> Testaa virtausnopeus uudelleen (Siirry vaiheeseen 3)

Ei, vesipumppu ei aktivoidu yllä olevien vaiheiden jälkeen. >> Laitteisto-ongelma: vesipumppu on rikki ja se on vaihdettava. >> Tallenna video ongelmallisesta pumpusta, kun pumppu on käytössä paneelissa ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

---



Vaihe 7 - Kytke uudelleen virtausanturin:

Huono virtausnopeus voi johtua virtausanturin virheellisestä liitännästä.

• Kytke virtausanturin kaapeli uudelleen emolevyyn koneen takaosassa.
  Katso kaaviosta löytääksesi uudelleen kytkettävän kaapelin.


• Kun olet kytkenyt uudelleen, suorita virtausnopeustesti ja katso miten se sujuu.
  (Kuten vaiheessa 3)



Määritä tuloksesi ja seuraava toimenpide:

AUudelleenkytkennän jälkeen virtausnopeustesti on 1,5 L/min tai enemmän: Virhe ei ilmesty tehtävien aikana. >> Ongelma ratkaistu. Virhe ilmestyy tehtävien aikana >> Siirry kohtaan Vaihe 8 - Alusta SD-kortti uudelleen

Uudelleenkytkennän jälkeen virtausnopeustesti on edelleen 0 L/min. >> Siirry kohtaan Vaihe 8 - Alusta SD-kortti uudelleen

---



Vaihe 8 - SD-kortin uudelleenalustus:

Katso article SD-kortin uudelleenalustamiseksi ja virtausnopeustestin suorittamiseksi.
(Tarkoituksena on selvittää, onko kyseessä laiteohjelmisto- vai laitteisto-ongelma.)



Määritä tuloksesi ja seuraava toimenpide:

AUudelleenalustuksen jälkeen virtausnopeustesti on 1,5 L/min tai enemmän: Virhe ei ilmesty tehtävien aikana. >> Ongelma ratkaistu. Virhe ilmestyy tehtävien aikana >> Laitteisto-ongelma: Emolevy tai virtausanturi on viallinen. >> Ota valokuva virtausnopeustestistä ja virheestä tehtävän aikana ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

Uudelleenalustuksen jälkeen virtausnopeustesti on edelleen 0 L/min >> Laitteisto-ongelma: Emolevy tai virtausanturi on viallinen. >> Ota valokuva virtausnopeustestistä ja virheestä tehtävän aikana ja siirry Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle.

---



Vaihe 9 - Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle:

• Noudata alla olevan linkin ohjeita ongelman asianmukaiseksi ilmoittamiseksi paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]
• Varmista, että olet suorittanut tarkistuslistan ja tallentanut sen PDF-tiedostona, jotta voit jakaa tekemäsi toimenpiteet.

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka osoittavat laitteesi ongelman, on jaettava jälleenmyyjän tai FLUX-tuen kanssa.

---



#END
