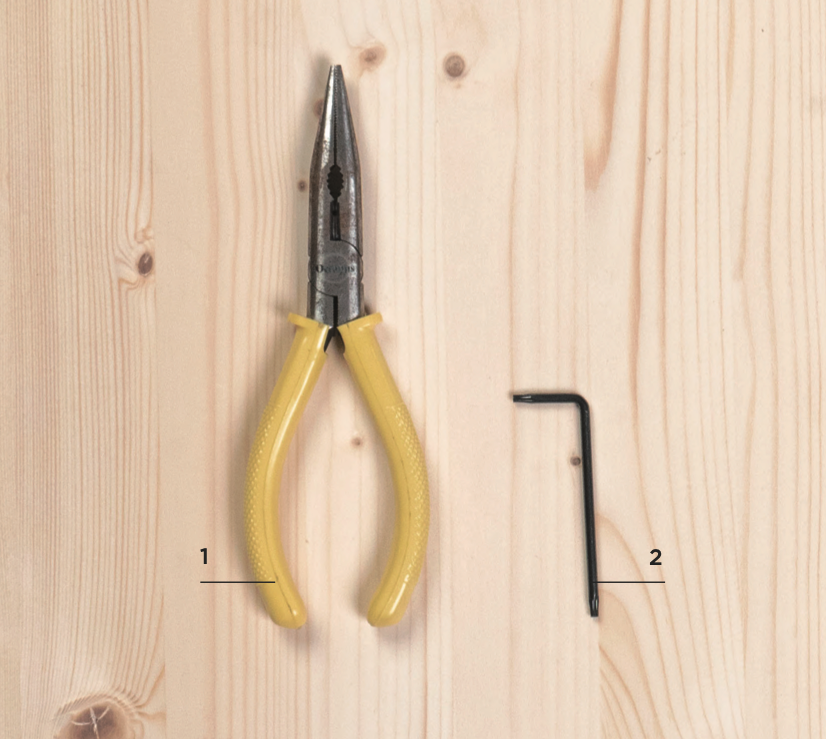

Valmistelutarvikkeet
Itse hankittavat:
1 | Pitkäkärkiset pihdit
Sisältyy lisävarustelaatikkoon:
2 | Torx-ruuvitaltta
Testattavat kohteet:

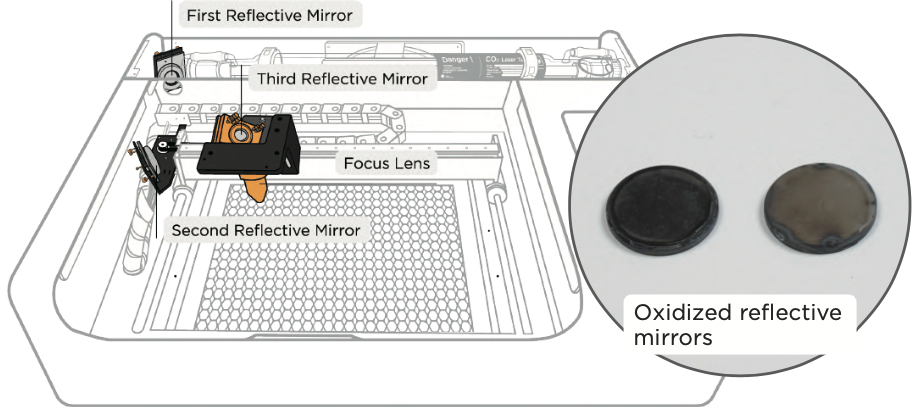

1. Tarkista, ovatko peilit ja linssi hapettuneet tai rikkoutuneet:
Jos ensimmäisen ja toisen heijastinpeilin pinnalla on mustia tai valkoisia täpliä tai vakavia naarmuja, eikä tahroja voida poistaa【Huolto】Peilien ja linssien puhdistus, tai jos tarkennuslinssi on ulkoisen voiman vuoksi vääntynyt tai rikkoutunut, peilit ja linssi on vaihdettava.
Vaihdon vaiheet:
Ensimmäinen heijastinpeili:
a. Avaa takakansi: Irrota Torx-ruuvitaltalla takakannen 6 ruuvia ja irrota sitten takakansi.【Huolto】Optisen reitin kohdistus >

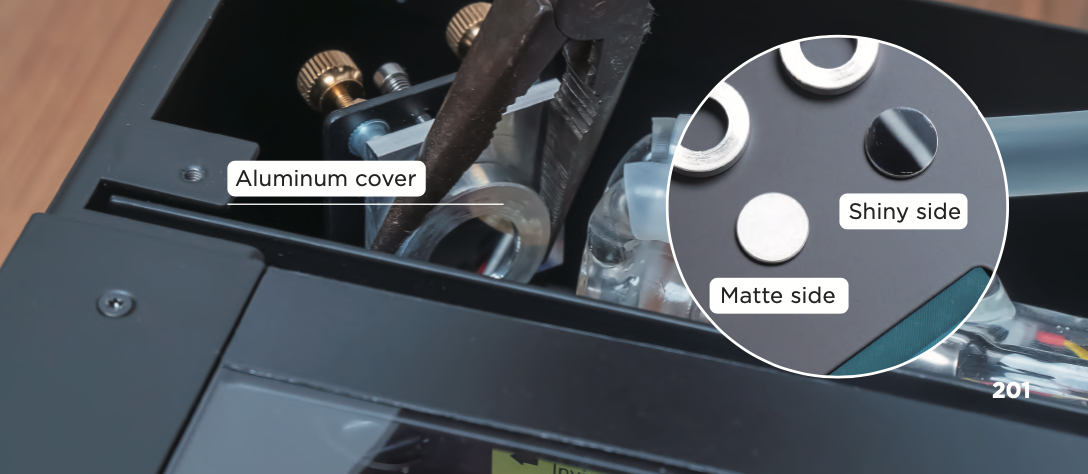

b. Löysää alumiinikansi: Löysää peiliä kiinnittävä alumiinikansi (peilin puoli vastapäivään), jos sitä ei voi kääntää, käytä pitkäkärkisiä pihtejä alumiinikehyksen kiinnittämiseen ja käännä uudelleen >
c. Vaihda peili: Ota vanha peili pois > Aseta uusi peili mattapuoli peilinpidikettä vasten (lasersäde osuu kiiltävään puoleen) >
d. Kiristä alumiinikansi: Kiristä alumiinikansi takaisin peilinpidikkeeseen.
Toinen heijastinpeili: Kun olet avannut ovikannen, noudata ensimmäisen heijastinpeilin vaiheita b~d (toisen heijastavan peilin sijainti on merkitty kuvassa).
Kolmas heijastava peili:

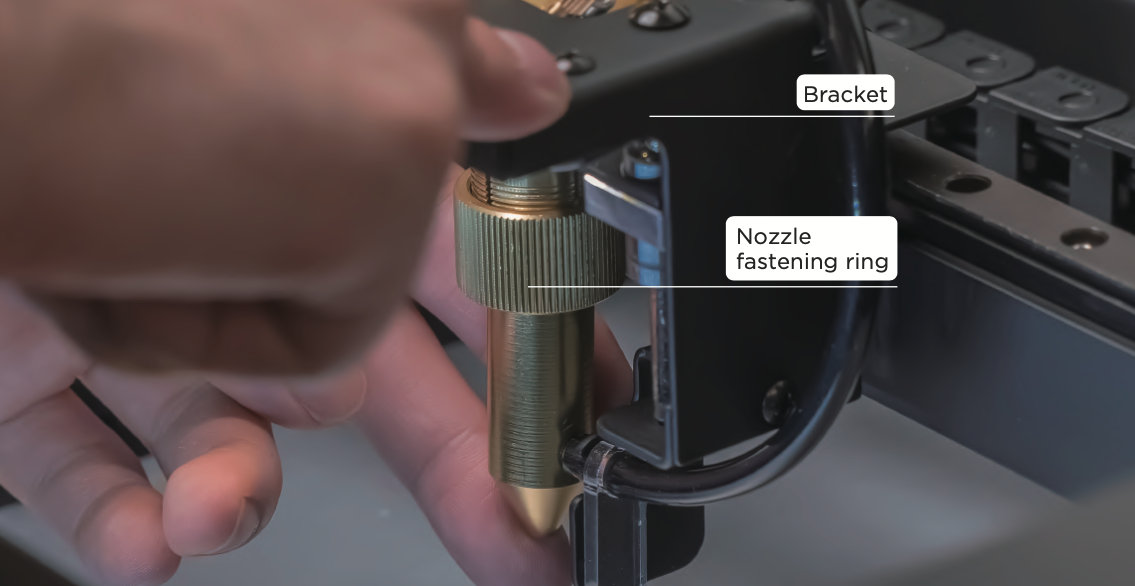

a. Siirrä kiinnikettä alaspäin:
Kuten yllä olevassa kuvassa näkyy, irrota suuttimen kiinnitysrengas > Työnnä kiinnike alas asti, jotta seuraavat vaiheet ovat helpompia suorittaa >

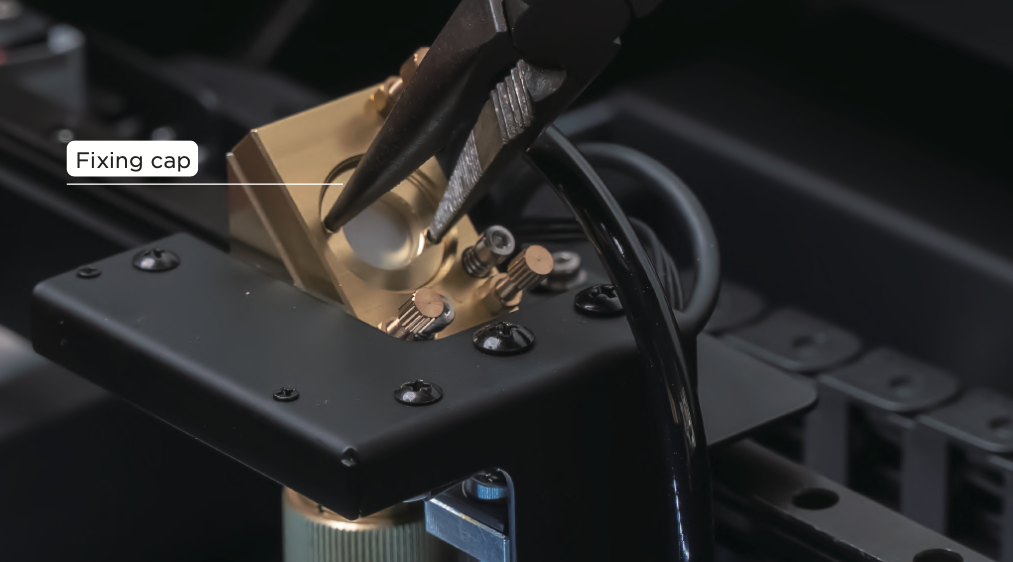

b. Löysää kiinnityskorkkia:
Pidä peilin kiinnityskorkin kahta pyöreää kohtaa pihdeillä ja kierrä kiinnityskorkkia vastapäivään >
c. Vaihda peili:
Ota vanha peili pois, voit vetää peilin ulos laserin tuloalueelta > Aseta uusi peili kiiltävä puoli peilinpidikettä kohti >
d. Kiristä kiinnityskorkkia:
Pidä peilin kiinnityskorkin kahta pyöreää kohtaa pihdeillä ja kiristä kiinnityskorkkia myötäpäivään.
Tarkennuslinssi:

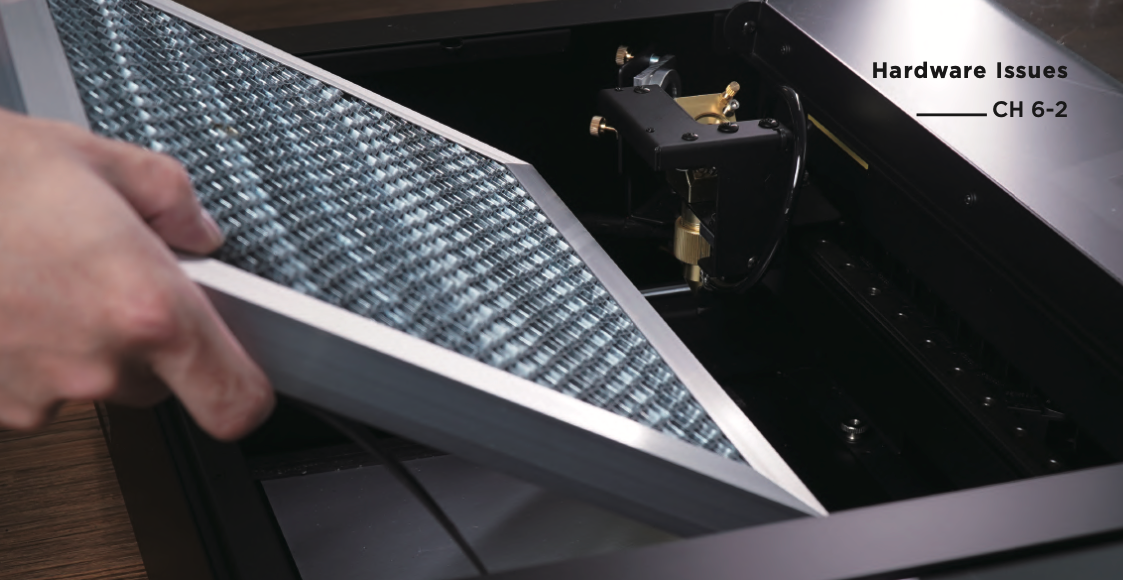

a. Irrota hunajakennotaso【Huolto】Hunajakennotason puhdistus, vaihe 1.

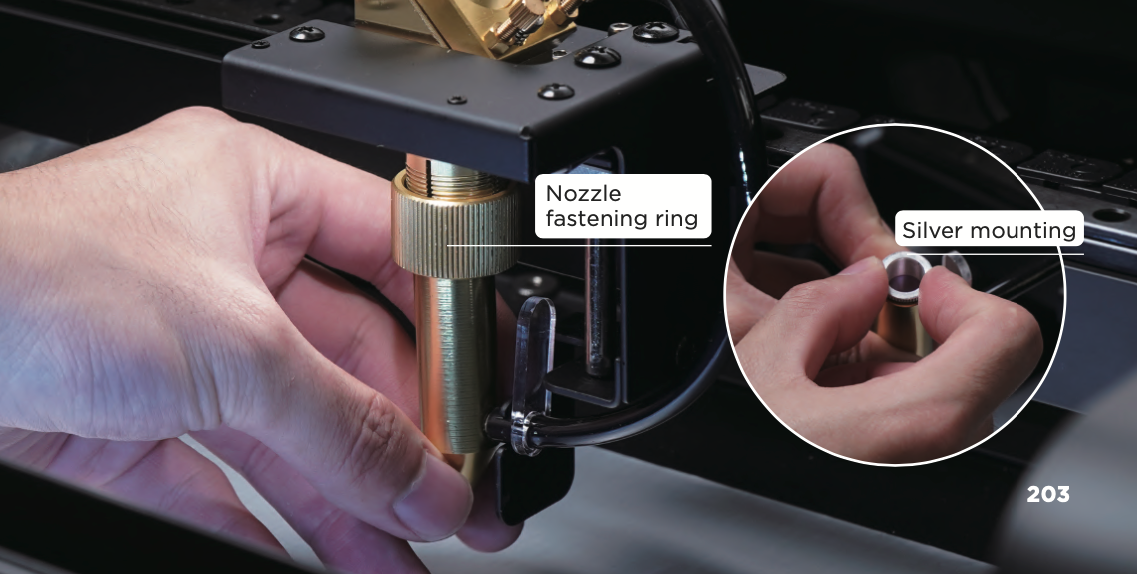

b. Löysää kiinnityskorkkia: Irrota suuttimen kiinnitysrengas > Irrota laserpää > Kierrä hopeinen kiinnityskorkki irti laserpäästä vastapäivään, jos se ei aukea, käytä pihtejä apuna >

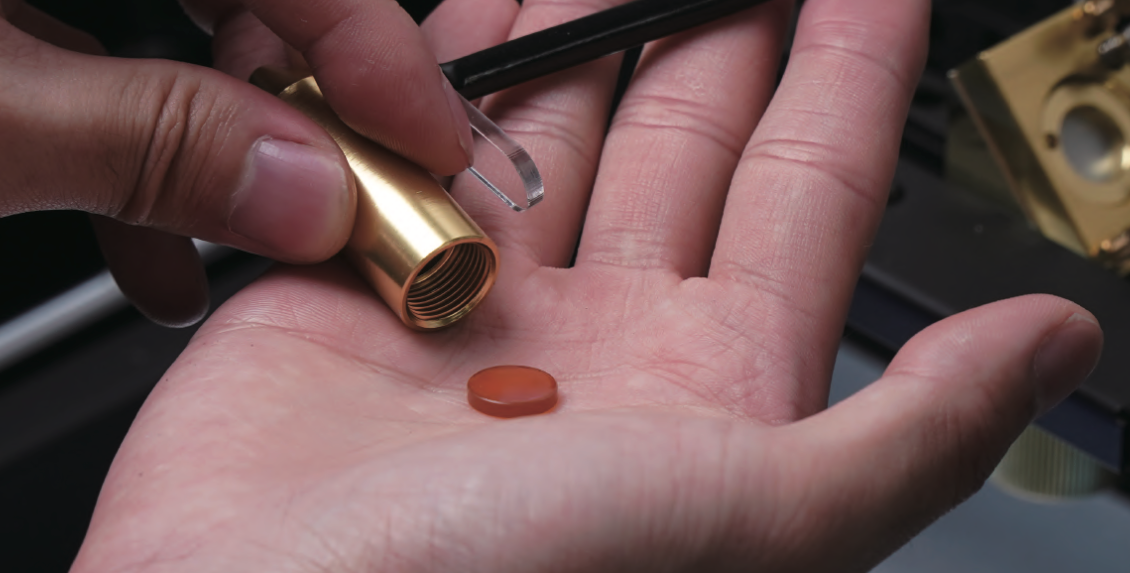

c. Vaihda linssi:

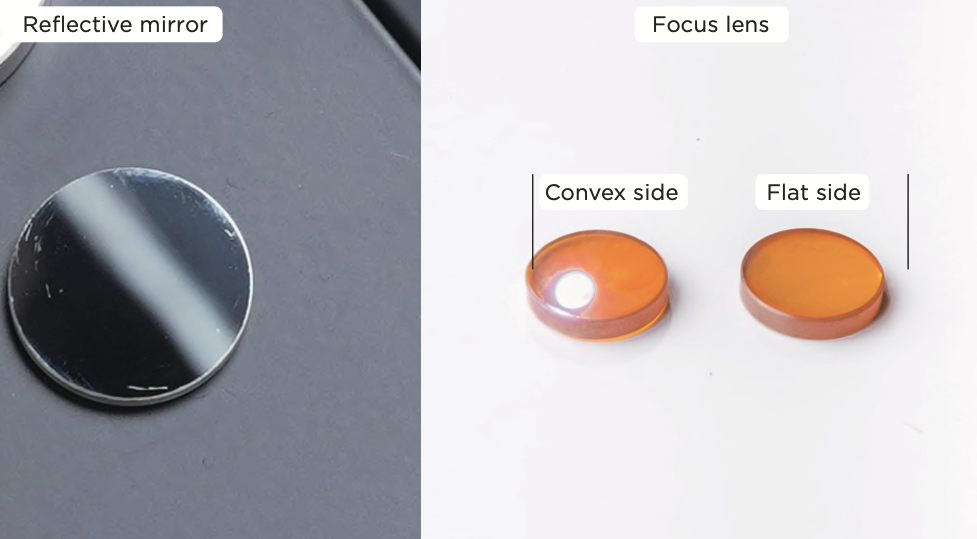

Poista vanha linssi > Aseta uusi linssi laserpäähän tasainen puoli alaspäin (pidä linssin reunasta kiinni ja katso linssiin, näet itsesi kuperalla puolella, mutta et tasaisella puolella) >
d. Kiristä kiinnityskorkkia:
Kiristä hopeinen kiinnityskorkki myötäpäivään > Aseta laserpää takaisin laserpään kantaan > Kiristä suuttimen kiinnitysrengas.
e. Aseta hunajakennotaso takaisin 【Huolto】 Hunajakennotason puhdistus, vaihe 3.
Vianmääritystiedot:
1. Valokuva: Ota kuvia seuraavista:
a. 3 heijastinpeiliä (hapettunut tai rikkoutunut)
b. Tarkennuslinssi (hapettunut tai rikkoutunut)
