Suositeltu taajuus / ajoitus
2. Laserputken vaihdon jälkeen.
3. Säännöllisessä huollossa on suositeltavaa tarkistaa kerran kuukaudessa.
4. Ongelmia leikkauksessa tai kaiveruksessa.
Tämä sivu soveltuu myös Beambox-sarjaan.

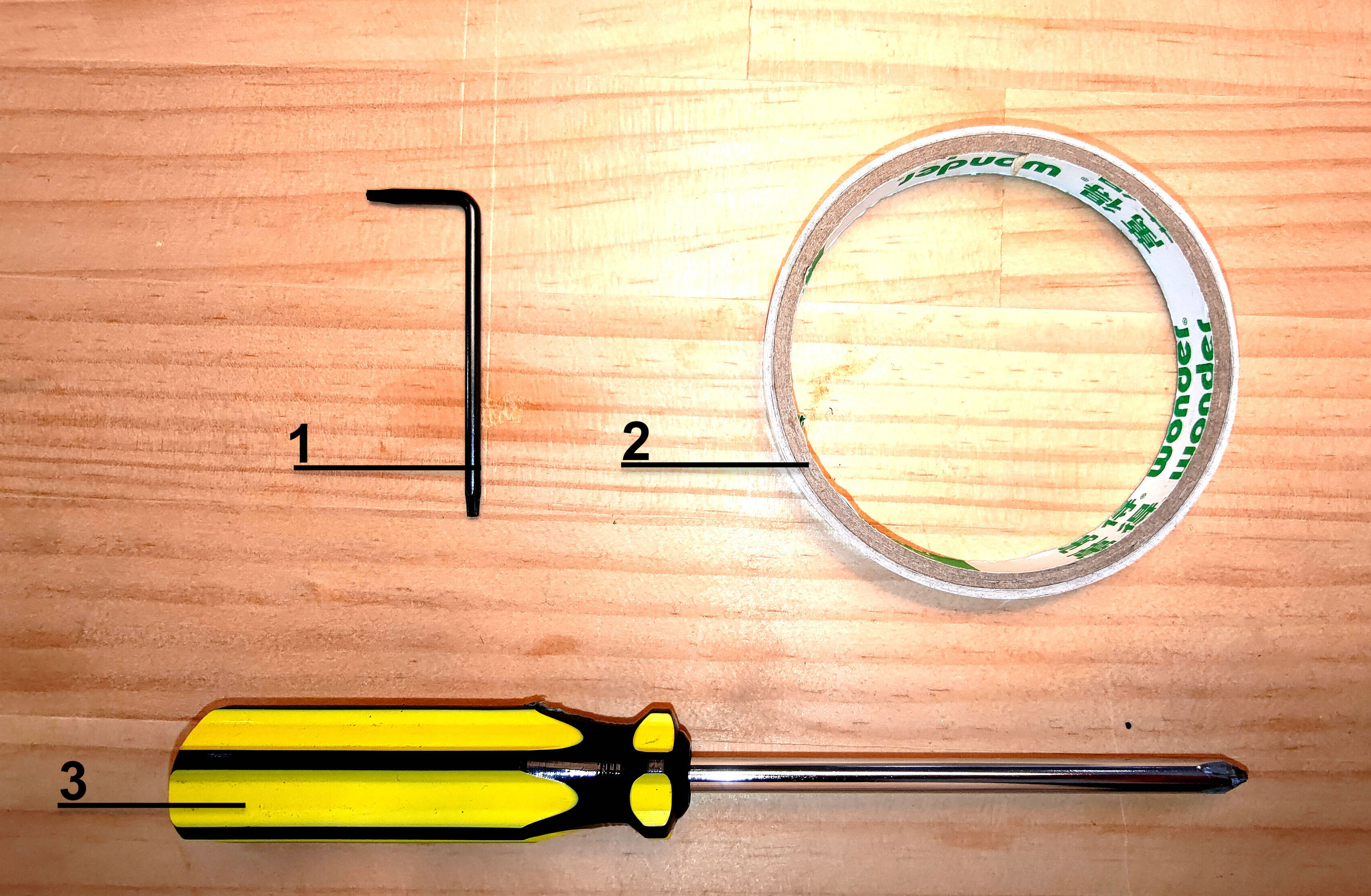

1｜Torx-ruuvitaltta (Hexalle)
2｜Kaksipuolinen teippi
3｜Ristipääruuvitaltta (Beamboxille)
Vaihe 2 - Opettele tekemään pulssi
A. Kytke kone päälle.
B. Sulje kansi.
C. Siirry ylläpitotilaan ja odota, kunnes kotiutusprosessi on valmis.
D. Etsi Pulssi-painike.
E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia jne.
⚠︎ Tee pulsseja aina, kun luukun kansi on suljettu.
Vaihe 3 - Avaa takakansi
HEXA:
Käytä Torx-ruuvimeisseliä ruuvataksesi auki nämä kaksi ruuvia koneen sivuilta, minkä jälkeen takakansi voidaan avata.
Beambox:
Käytä ristipääruuvimeisseliä ruuvataksesi auki ruuvin tuulettimen yläpuolelta koneen takaa, minkä jälkeen takakansi voidaan avata.
Vaihe 4 - Tutustu sijainteihin
Ole hyvä ja tutustu seuraaviin sijainteihin:
- Ensimmäinen heijastava peili
- Toinen heijastava peili
- Kolmas heijastava peili
- 7 kohtaa alustalla, joihin laserpää siirtyy tarkistuksen aikana.
Vaihe 5 - Puhdista kaikki peilit ja tarkennuslinssit
Seuraa alla olevan linkkiin ohjeita puhdistaaksesi kaikki peilit ja lasit.
- HEXA: 4-6 Peilien ja linssien puhdistus
- Beambox: 5-4 Peilien ja linssien puhdistus
Vaihe 6 - Tarkista laserpiste 1. peilissä
Tämän vaiheen tarkoituksena on tarkistaa, ovatko laserputki ja kone hyvässä kunnossa.
Vaiheen yleiskatsaus:
Vaihe 6-1 - Teipin kiinnittäminen ja pulssien tekeminen

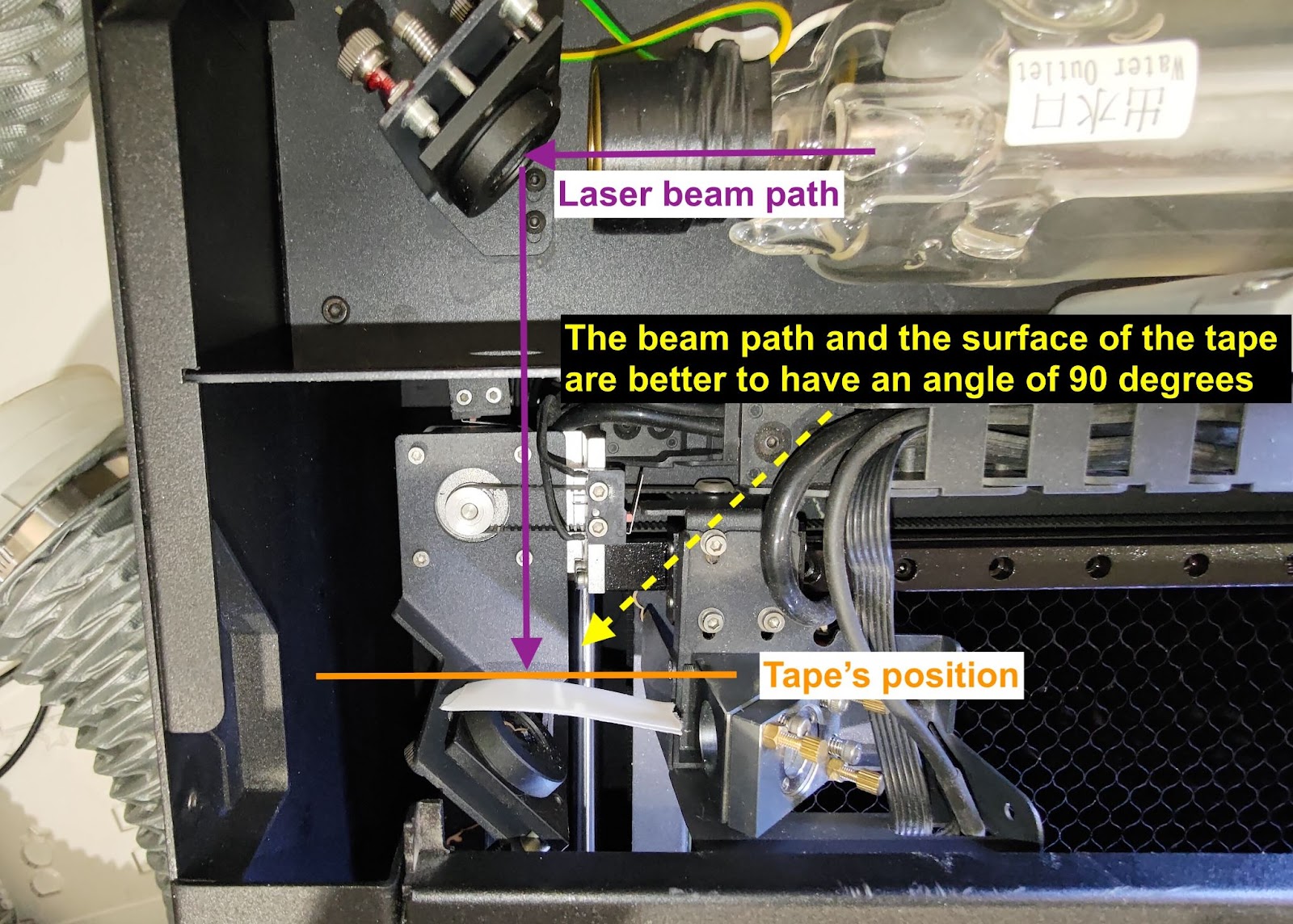

Aseta kaksipuolinen teippi kahdella kerroksella 1. peilille, sulje takakansi, ja tee viisi pulssia.
Vaihe 6-2 - Tarkista piPisteen muoto teipissä
Muodon on hyvä olla mahdollisimman pyöreä, ja edessä olevan ensimmäisen kaksipuolisen teipin pitäisi palaa puhki.
Hyvä esimerkki
Huonoja esimerkkejä:
Vaihe 6-3 - Kerää 1. peilin teippi talteen
Aseta 1. peiliteippi paperinpalalle. Kirjoita sijainti ja pulssien määrä muistiin alla olevan kuvan mukaisesti.
Vaihe 6-4 - Vianmääritys ja raportointi
Jos pisteesi ei ole pyöreä, ei ole voimakas tai muistuttaa yllä olevia huonoja esimerkkejä, nosta tehoa arvoon x2.0 ja katso, paraneeko se:
-
Jos piste vahvistuu, se tarkoittaa, että lasertubi saattaa olla heikentynyt. Voit silti suorittaa prosessin loppuun suuremmalla teholla, tai voit ottaa yhteyttä paikalliseen jälleenmyyjään ja ilmoittaa, että tubi saattaa olla heikentynyt.
-
Jos piste ei vahvistu tai se on edelleen omituisen muotoinen, ota yhteyttä paikalliseen jälleenmyyjään saadaksesi lisäapua.
(Jaa kuva pulssituloksestasi 1. peilillä jälleenmyyjäsi kanssa.)
Vaihe 7 - Tarkista polku 1. peilistä 2. peiliin
Tämän vaiheen tarkoituksena on tarkistaa, onko polku kohdistettu 1. peilistä 2. peiliin.
Vaiheen yleiskatsaus:
Vaihe 7-1 - Luo ensimmäinen piste vasempaan yläkulmaan
Aseta kaksipuolinen teippi 2. peiliin ja siirrä pää vasempaan yläkulmaan.
Tee kolme pulssia luodaksesi ensimmäisen pisteen.

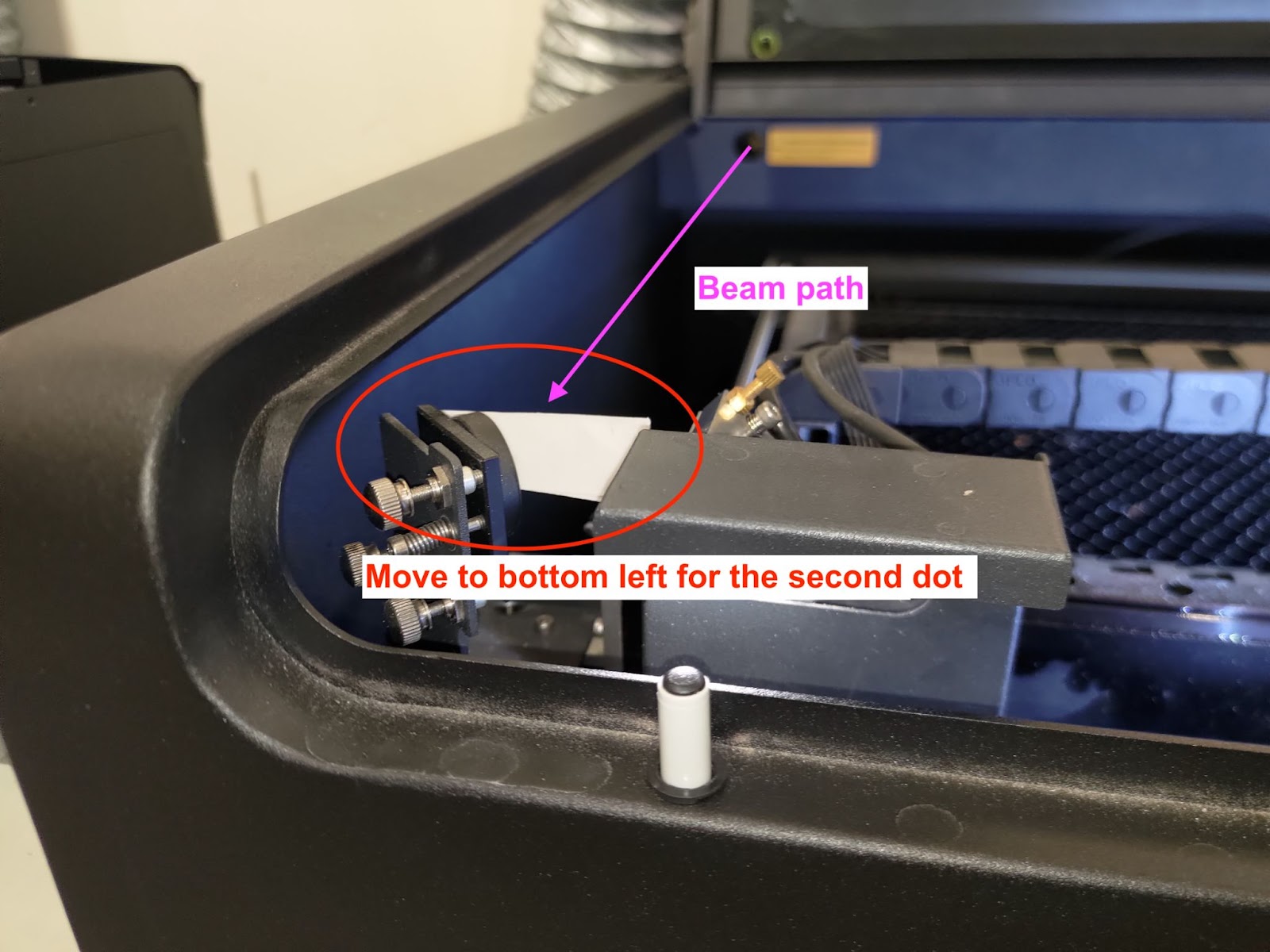

Vaihe 7-2 - Luo toinen piste vasempaan alakulmaan
Pidä sama teippi 2. peilissä ja siirrä pää vasempaan alakulmaan.
Tee 3 pulssia luodaksesi toisen pisteen.
Jos vasemmassa alakulmassa ei ole pistettä, se tarkoittaa, että polku on dramaattisesti väärin kohdistettu.
Katso lisätietoja optisen polun uudelleenkohdistamisesta linkkiistä. [4-8 Optisen polun kohdistus]

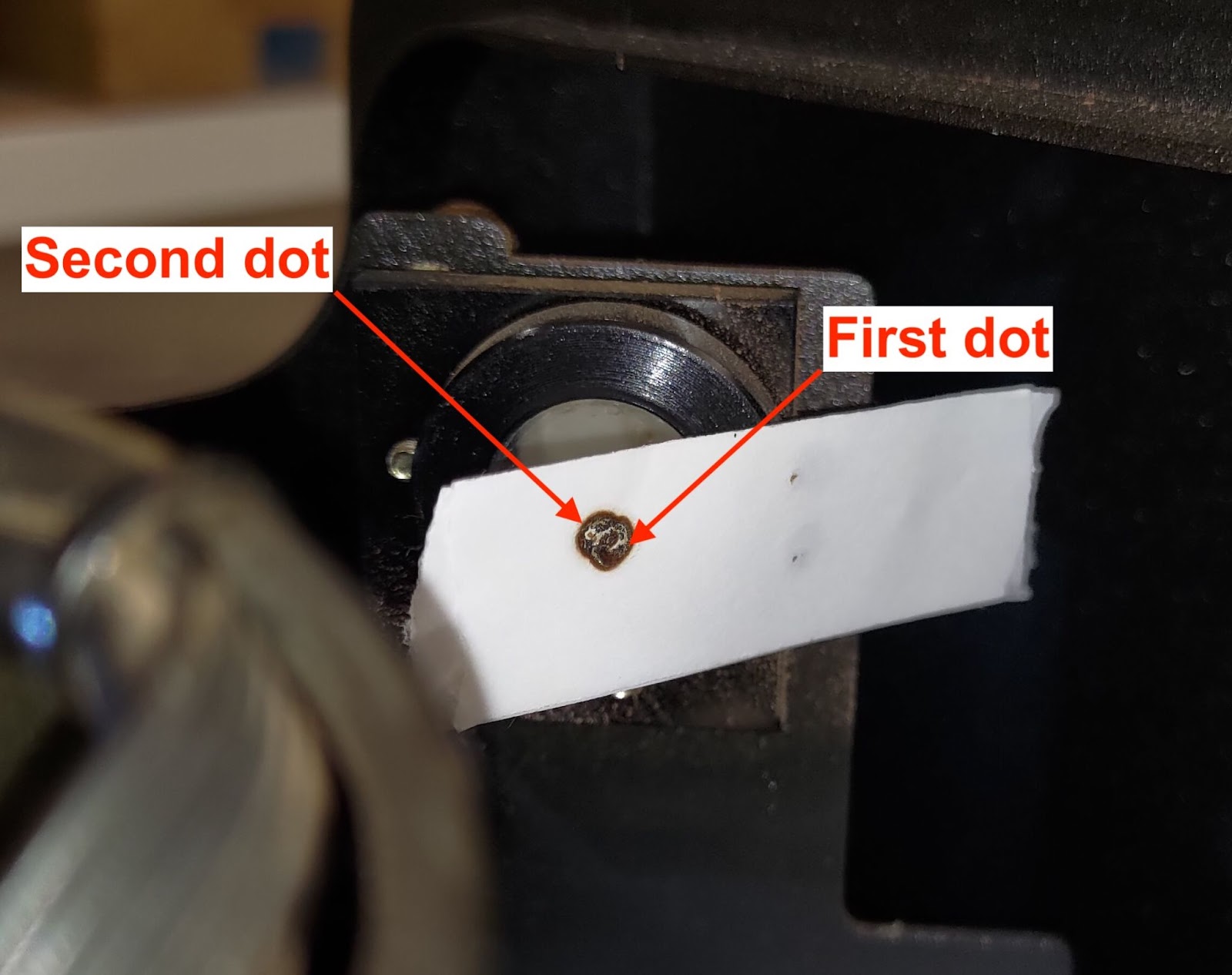

Vaihe 7-3 - Tarkista, osuvatko ensimmäinen ja toinen piste päällekkäin
Jos pisteesi osuvat täydellisesti päällekkäin, kuten alla olevassa kuvassa, se tarkoittaa, että polku on kohdistettu oikein.
Jos ne eivät osu päällekkäin, kuten alla olevissa huonoissa esimerkeissä, se tarkoittaa, että 1. peilistä 2. peiliin optinen polku on väärin kohdistettu ja 1. peiliä on säädettävä.
Katso lisätietoja optisen polun uudelleenkohdistamisesta linkkiistä. [4-8 Optisen polun kohdistus]

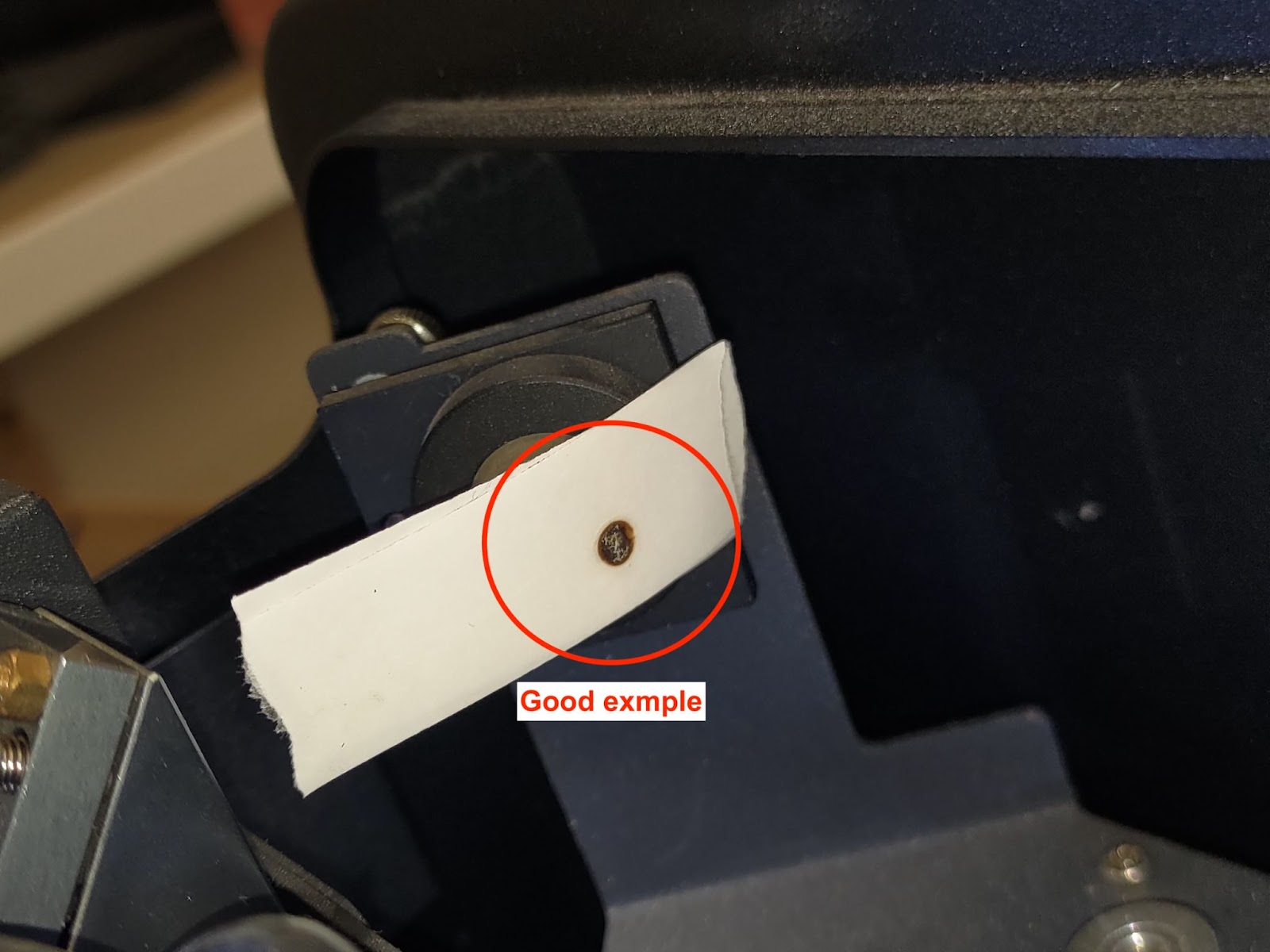

Hyvä esimerkki:
Huono esimerkki:
Vaihe 7-4 - Kerää 2. peilin teippi talteen
Aseta 2. peili teippi paperille. Kirjoita muistiin sijainti ja pulssien määrä alla olevan kuvan mukaisesti.
Vaihe 8 - Tarkista polku 2. peilistä 3. peiliin
Tämän vaiheen tarkoituksena on tarkistaa, onko reitti kohdistettu 2. peilistä 3. peiliin.
Vaiheen yleiskatsaus:
Vaihe 8-1 - Luo ensimmäinen piste keskelle vasemmalle
Aseta kaksipuolinen teippi 3. peiliin ja siirrä pää keskivasemmalle kohtaan.
Tee 3 pulssia luodaksesi ensimmäisen pisteen.

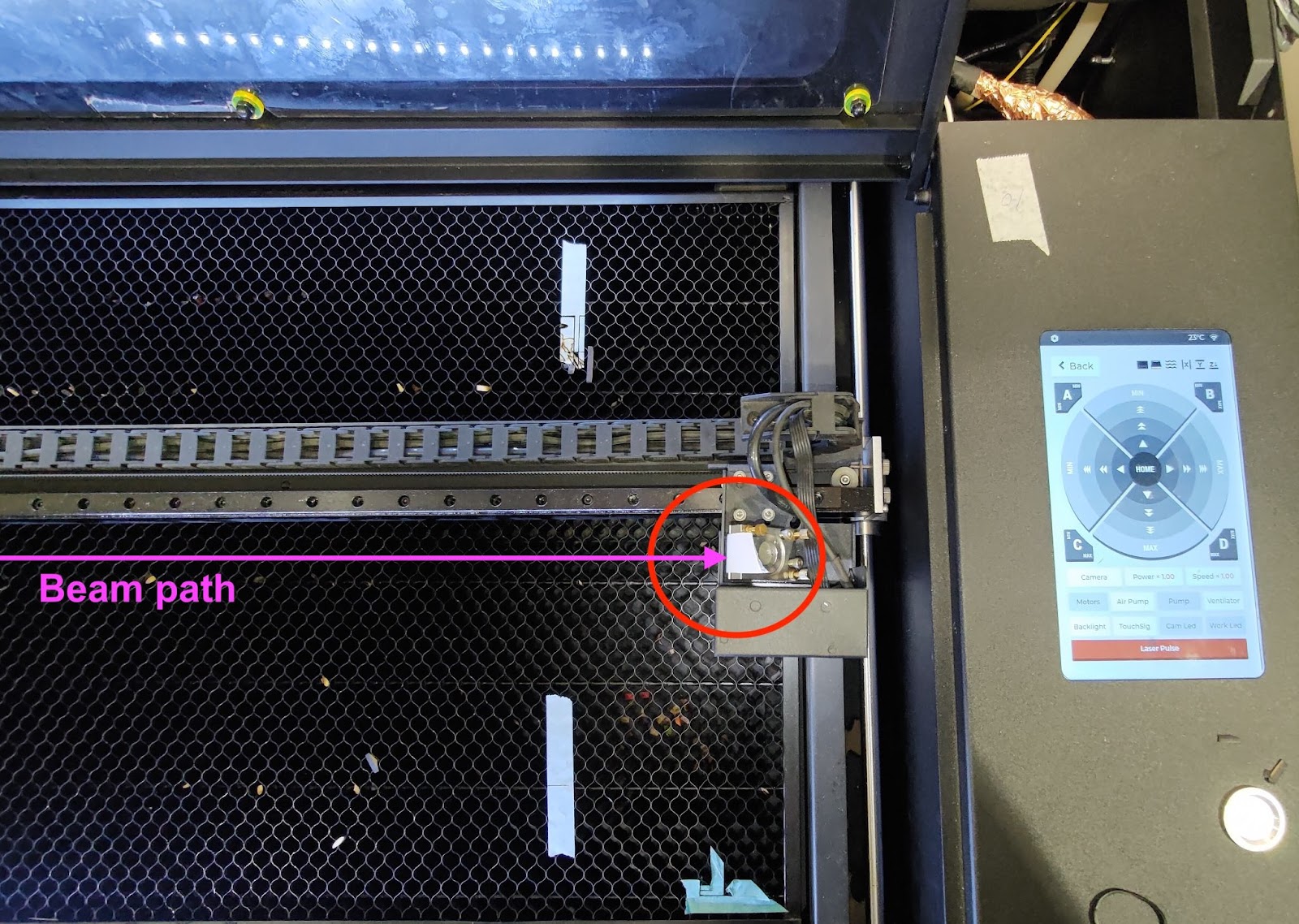

Vaihe 8-2 - Luo toinen piste keskelle oikealle
Pidä sama teippi 3. peilissä ja siirrä pää keskioikealle.
Tee 3 pulssia luodaksesi toisen pisteen.
Vaihe 8-3 - Tarkista, osuvatko ensimmäinen ja toinen piste päällekkäin
Jos pisteesi osuvat täydellisesti päällekkäin, kuten alla olevassa kuvassa, se tarkoittaa, että polku on kohdistettu oikein.
Voit siirtyä vaiheeseen 8-5.
Jos ne eivät osu päällekkäin, se tarkoittaa, että 2. peilistä 3. peiliin optinen reitti on väärin kohdistettu ja 2. peiliä on säädettävä.
Katso lisätietoja optisen polun uudelleenkohdistamisesta linkkiistä. [4-8 Optisen polun kohdistus]

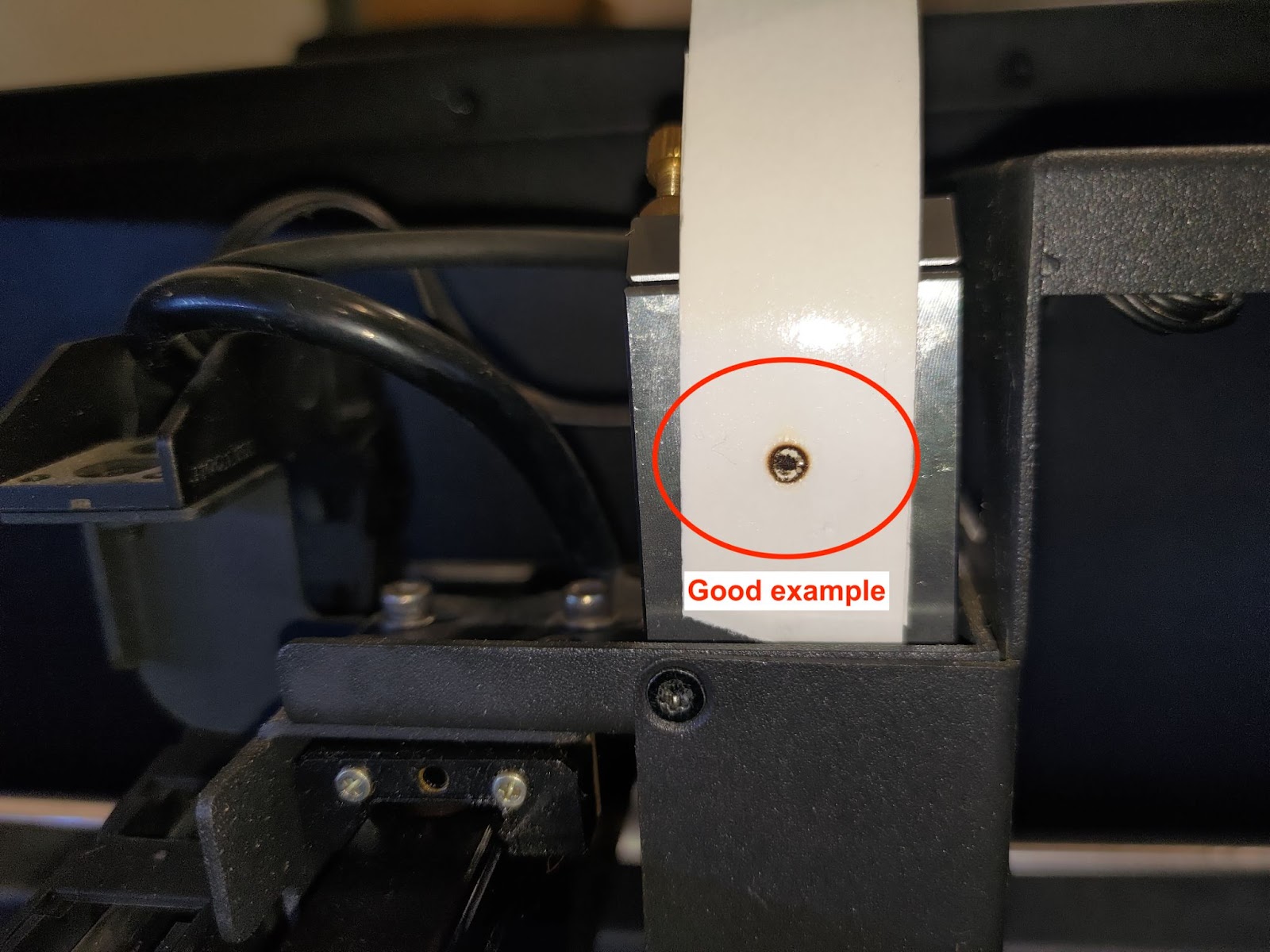

Hyvä esimerkki:
Huonoja esimerkkejä:
Vaihe 8-4 - Kerää 3. peilin teippi talteen
Poista teippi 3. peilistä ja aseta se paperille.
Kirjoita muistiin sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 9 - Tarkista polku 3. peilistä suuttimen kärkeen
Tarkistettavia sijainteja on kaksi .
Ensimmäinen on työtason keskellä - Vaiheen yleiskatsaus:
Toinen on työtason oikeassa alakulmassa - Vaiheen yleiskatsaus:
Vaihe 9-1 - Tarkista Z-akselin reitti työtason keskellä
Aseta yksikerroksinen teippi suuttimen kärkeen ja siirrä laserpää työtason keskelle, sitten tee yksi pulssi.
Poista teippi ja tarkista, onko piste pyöreä.
Hyvä esimerkki:
Huonoja esimerkkejä:
Jos pisteesi ei ole pyöreä, katso linkki kohdistaaksesi uudelleen optisen reitin 3. peilistä työtasolle (Z-akseli), joka ei ole riittävän pystysuora.
Jos et löydä teipistä pisteitä, katso ohjeet tarkempaa säätöä varten.
Vaihe 9-2 - Kerää keskisuuttimen kärjen teippi
Aseta teippi paperille.
Kirjoita muistiin sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 9-3 - Tarkista Z-akselin reitti työtason oikeassa alakulmassa
Aseta yksikerroksinen teippi suuttimen kärkeen, siirrä laserpää työtason oikeaan alakulmaan ja tee yksi pulssi.
Poista teippi ja tarkista, onko piste pyöreä.
(Kulmapisteen on normaalia olla pienempi kuin keskipiste. Katso alla olevat esimerkit.)
Hyvä esimerkki:
Hyväksyttävät esimerkit:
Huonoja esimerkkejä:
- Jos pisteesi ei ole pyöreä, katso alla olevaa linkkikiä kohdentaaksesi uudelleen optisen polun 3. peilistä alustaan (Z-akseli), joka ei ole riittävän pystysuora.
[4-8 Optisen polun kohdistus]
Vaihe 9-4 - Kerää oikean alakulman suuttimen kärjen teippi
Aseta teippi paperille.
Kirjoita muistiin sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 10 - Raportointi (Valinnainen)
Kerätty teippi voidaan jakaa paikallisen jälleenmyyjän kanssa, jos koneessasi on ongelmia.
Optinen polku on avain, joka vaikuttaa kaiverrus- ja leikkaustulokseen.
Ota valokuva kerätyistä teipeistä ja selkeä valokuva suuttimen kärjen teipeistä alla olevien esimerkkien mukaisesti:
Valokuva #1:
Valokuva #2:
#END
