Suositeltu taajuus
Optinen reitti tulee tarkistaa joka kuukausi ja kohdistaa tarvittaessa uudelleen.
Merkkejä väärin kohdistetusta optisesta reitistä:
- Ei pysty leikkaamaan materiaaleja käyttämällä Beam Studion oletustehoa ja nopeutta.
- Huonot kaiverustulokset, joissa kaiverrusten kuviot tietyllä alueella ovat vaaleampia tai syvempiä kuin muilla alueilla, tai ne muuttuvat vaaleammiksi tai syvemmiksi tiettyyn suuntaan.
- Materiaalin leikkauspinta ei ole pystysuora leikkauksen jälkeen.
Seuraa alla olevia ohjeita optisen reitin tarkistamiseksi ja kohdista se tarvittaessa uudelleen:
Vaihe 1 - Työkalujen valmistelu

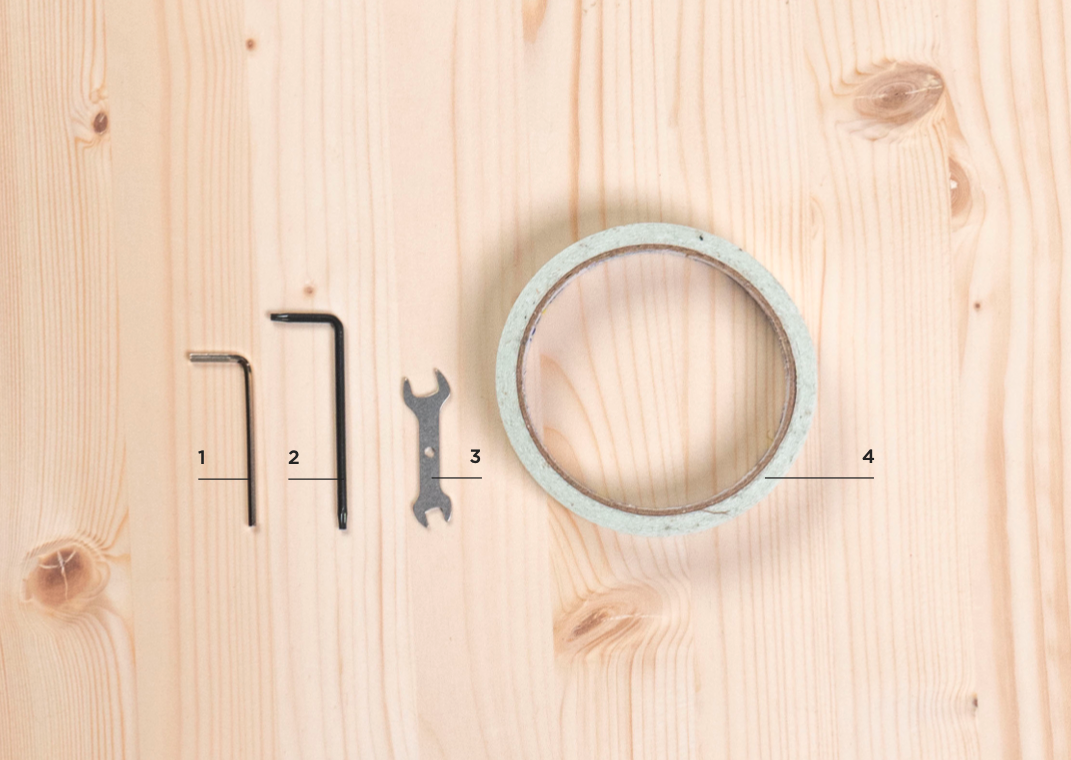

Sisältyy lisävarustelaatikkoon:
1｜2,5 mm kuusiokoloavain
2｜Torx-ruuvitaltta
3｜Kaksipäinen kiintoavain
4｜Kaksipuolinen teippi

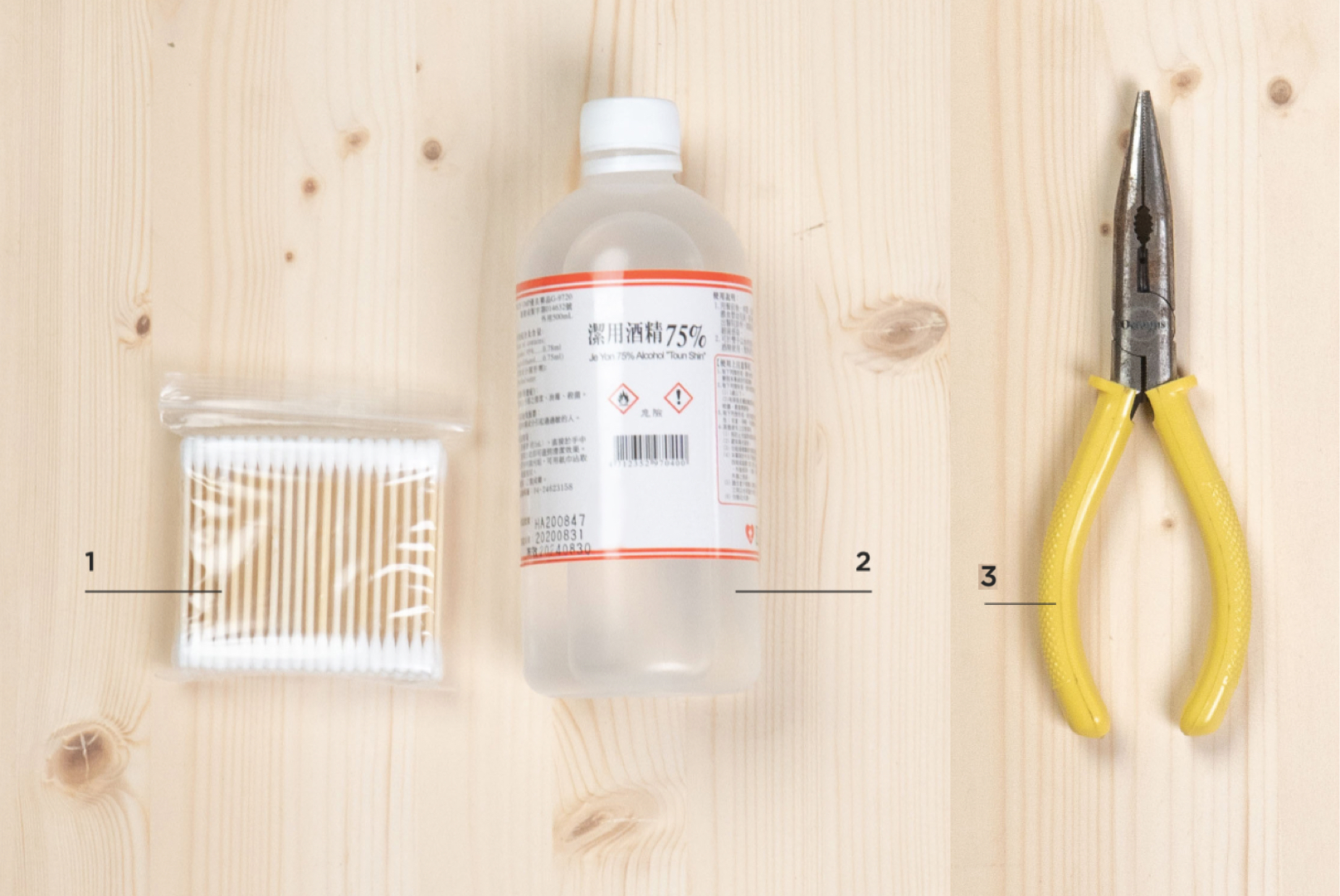

Valmistele itse:
1｜Vanupuikot
2｜Desinfiointisuihke / Alkoholisuihke
3｜Pihdit
Vaihe 2 - Pulssin tekemisen opettelu
A. Käynnistä laite.
B. Sulje kansi.
C. Siirry ylläpitotilaan ja odota, kunnes kotiutusprosessi on valmis.
D. Etsi Pulssi-painike.
E. Yksi painallus = yksi pulssi, kaksi painallusta = kaksi pulssia, ja niin edelleen.
#Muista aina tehdä pulsseja, kun kansi on suljettu.
Vaihe 3 - HEXAn takakannen avaaminen
Käytä Torx-ruuvimeisseliä irrottaaksesi nämä kaksi ruuvia koneen sivuilta, minkä jälkeen takakansi voidaan avata.
Vaihe 4 - Tutustu sijainteihin
Ole hyvä ja tutustu seuraaviin sijainteihin:
- Ensimmäinen heijastava peili
- Toinen heijastava peili
- Kolmas heijastava peili
- 7 vuoteen sijaintia, joihin laserpää siirretään tarkistuksen aikana.
Vaihe 5 - Kaikkien peilien ja tarkennuslinssien puhdistus
Seuraa alla olevan linkkiäin ohjeita puhdistaaksesi kaikki peilit ja linssit.
4-6 Peilien ja linssien puhdistus
Vaihe 6 - Laserpisteen tarkistus ensimmäisellä peilillä
Tämän vaiheen tarkoituksena on tarkistaa, ovatko laserputki ja kone hyvässä kunnossa.
Vaiheen yleiskatsaus:
Vaihe 6-1 - Teipin kiinnitys ja pulssien tekeminen

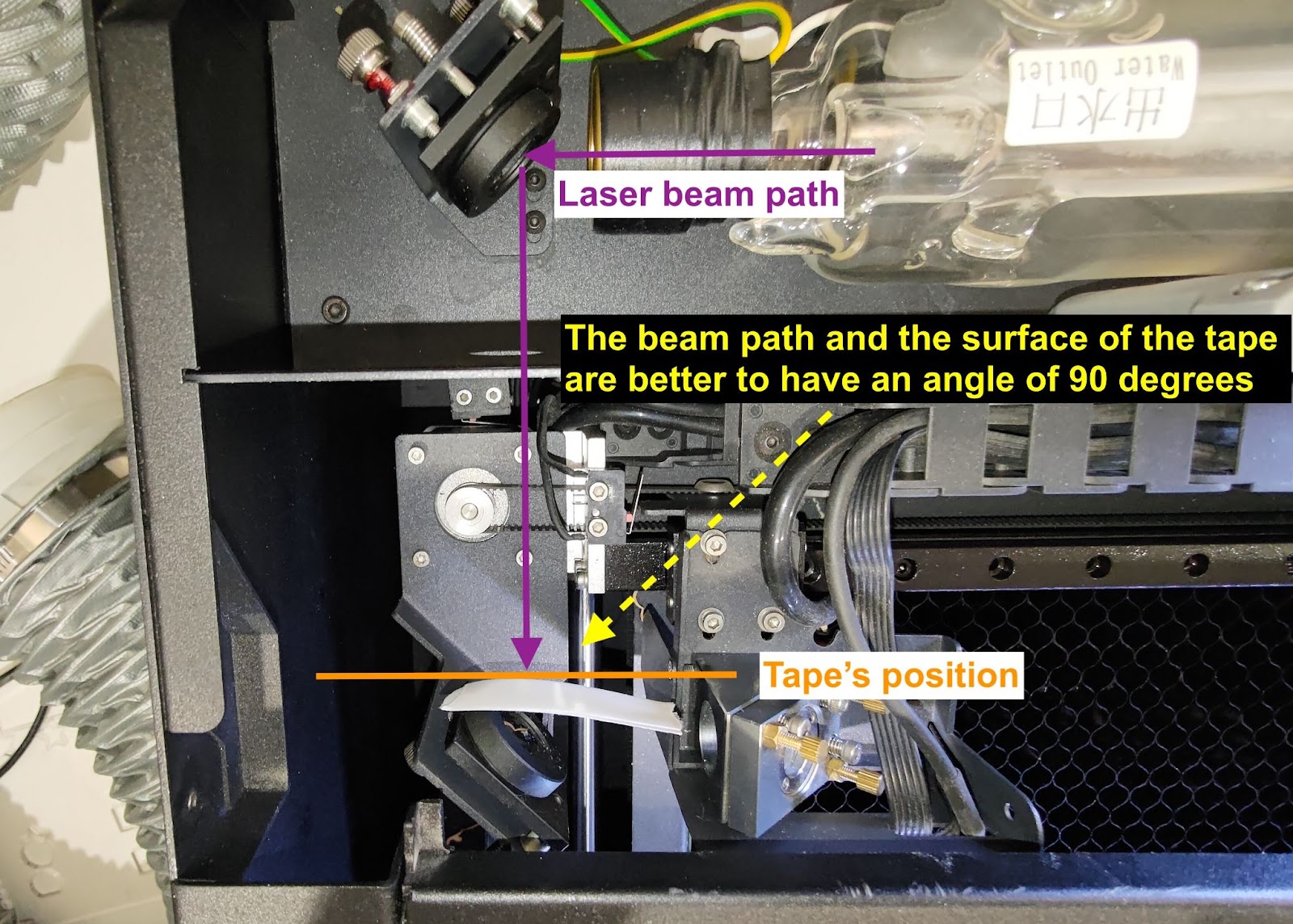

Aseta kaksipuolinen teippi 1. peilille, sulje takakansi, ja tee viisi pulssia.
Vaihe 6-2 - Tarkista laPisteen muoto teipillä
Muodon on hyvä olla mahdollisimman pyöreä, ja ensimmäinen kaksipuolisen teipin pala edessä pitäisi polttaa.

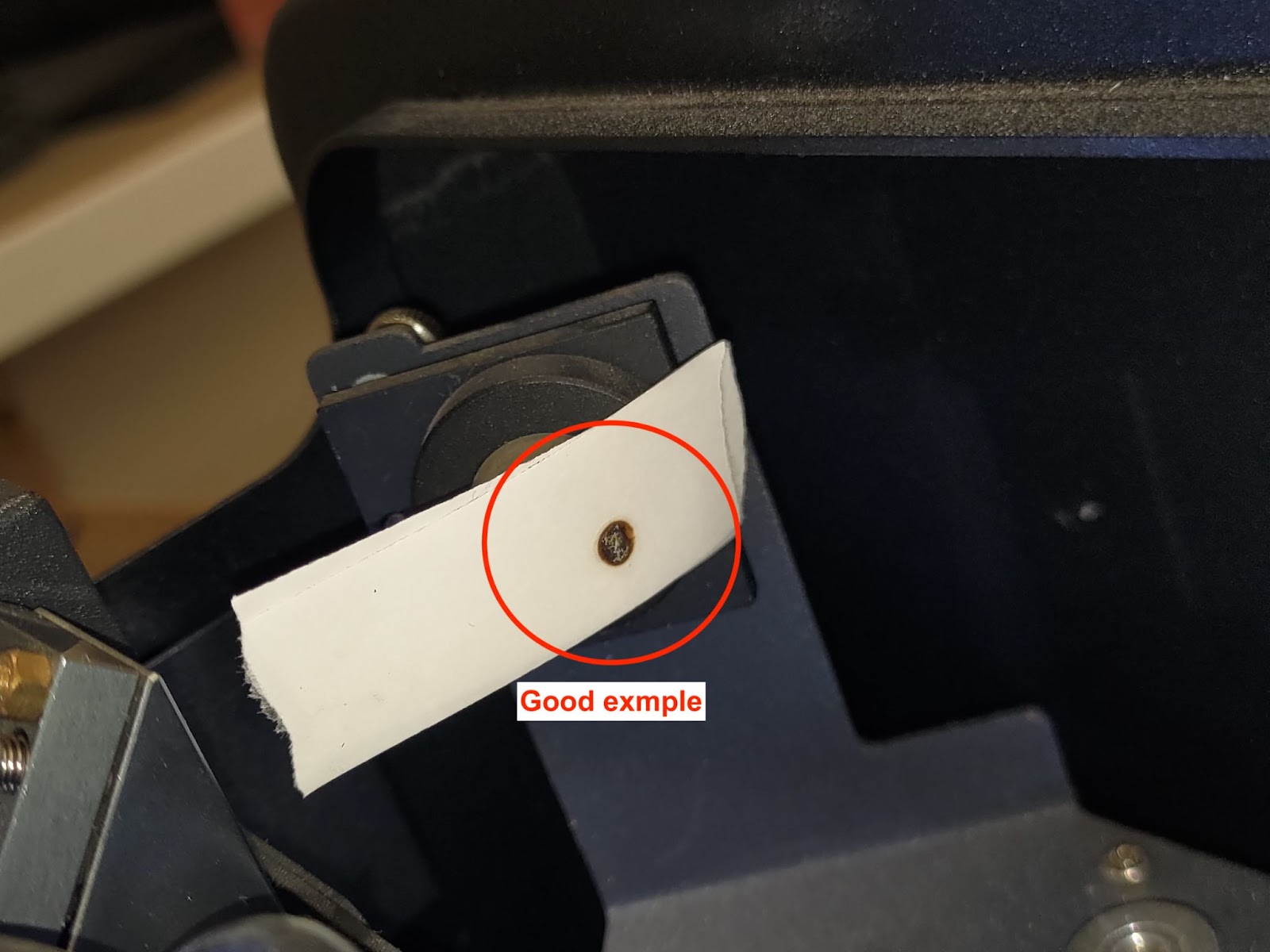

Hyvä esimerkki:
Huono esimerkki:
Vaihe 6-3 - Ensimmäisen peilin teipin kerääminen
Laita 1. peilin teippi paperinpalalle. Kirjoita sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 6-4 - Vianmääritys ja raportointi
Jos pisteesi ei ole pyöreä, ei ole vahva tai muistuttaa yllä olevia huonoja esimerkkejä, nosta tehokerroin arvoon x2.0 ja katso, paraneeko se:
-
Jos piste muuttuu voimakkaammaksi, se voi viitata laserputken heikkenemiseen. Voit silti suorittaa OPA-prosessin loppuun lisäämällä tehoa, tai voit ilmoittaa paikalliselle jälleenmyyjälle mahdollisesta putken heikkenemisestä.
-
Jos piste ei vahvistu tai sillä on edelleen outo muoto, ota yhteyttä paikalliseen jälleenmyyjään saadaksesi lisäapua.
(Jaa kuva pulssituloksestasi 1. peilillä jälleenmyyjällesi.)
Vaihe 7 - Reitin tarkistus ensimmäisestä peilistä toiseen peiliin
Tämän vaiheen tarkoituksena on tarkistaa, onko reitti kohdistettu 1. peilistä 2. peiliin.
Vaiheen yleiskatsaus:

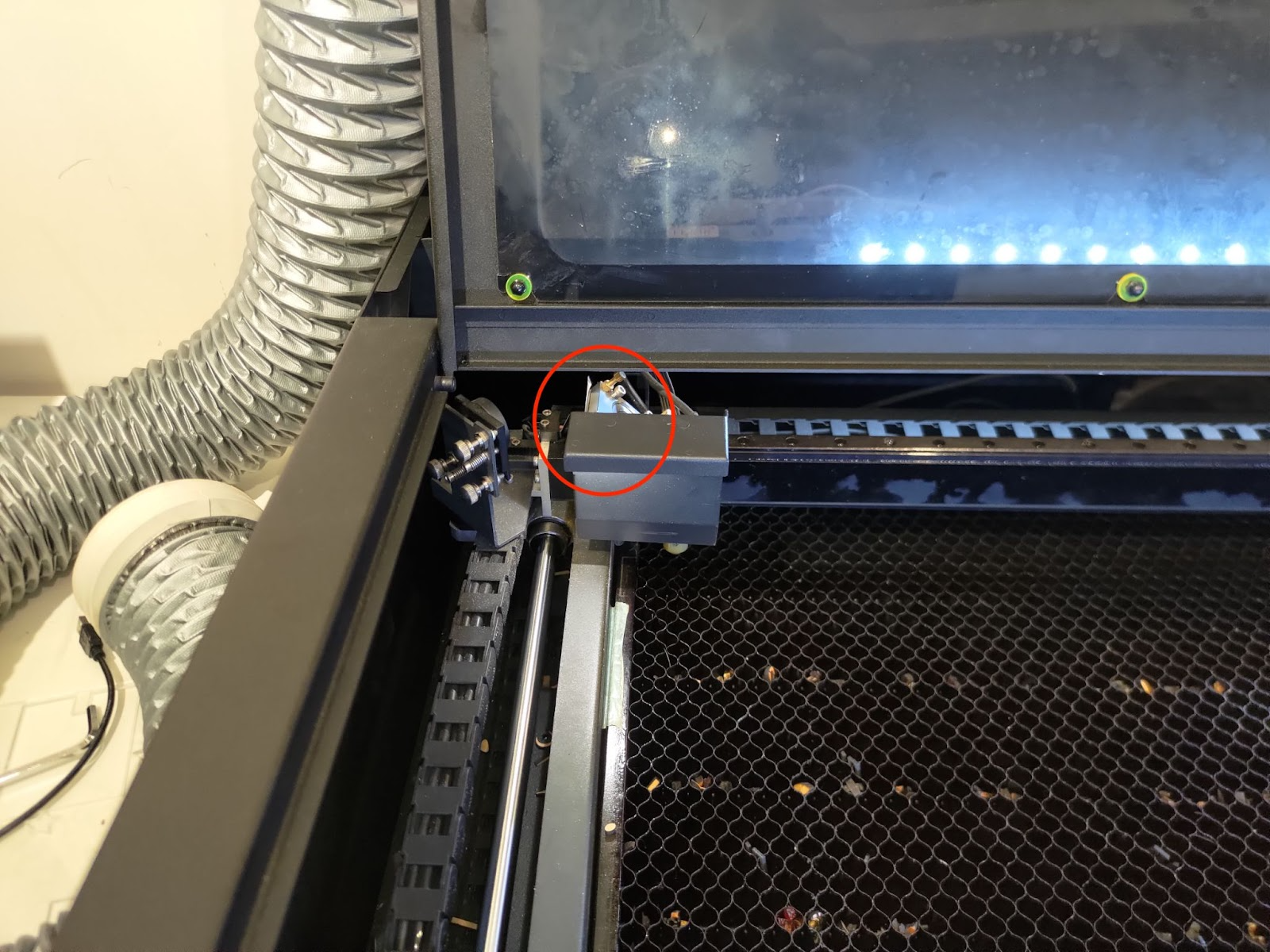

Vaihe 7-1 - Ensimmäisen pisteen luominen vasempaan yläkulmaan
Aseta kaksikerroksinen teippi 2. peiliin ja siirrä pää vasempaan yläkulmaan.
Tee kolme pulssia luodaksesi ensimmäisen pisteen.

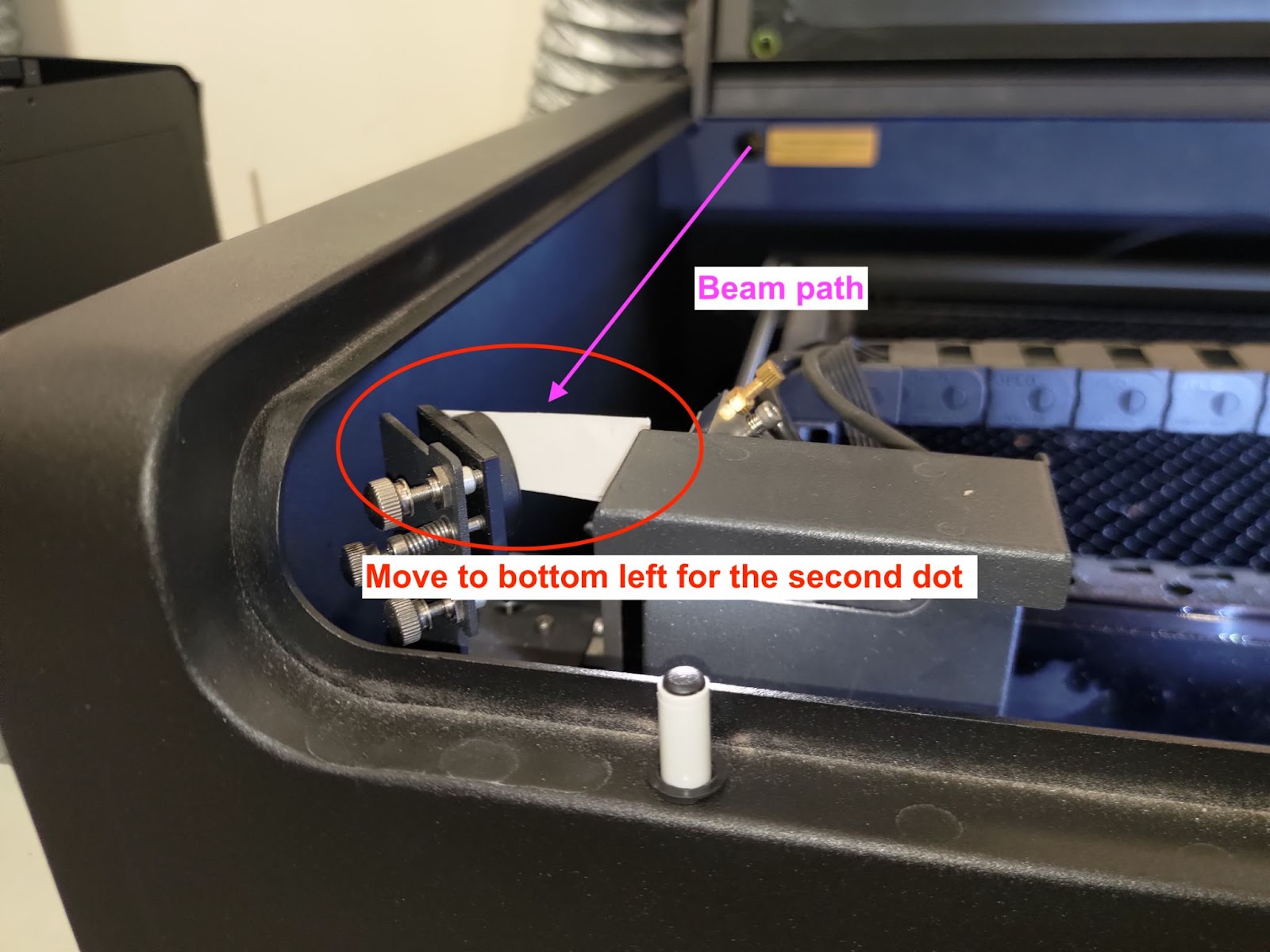

Vaihe 7-2 - Toisen pisteen luominen vasempaan alakulmaan
Pidä sama teippi 2. peilissä ja siirrä pää vasempaan alakulmaan.
Tee kolme pulssia luodaksesi toisen pisteen.
Jos vasemmassa alareunassa ei ole pistettä, se tarkoittaa, että polku on merkittävästi väärin kohdistettu.
Siirrä pää keskivasemmalle ja yritä luoda piste keskelle vasemmalle.

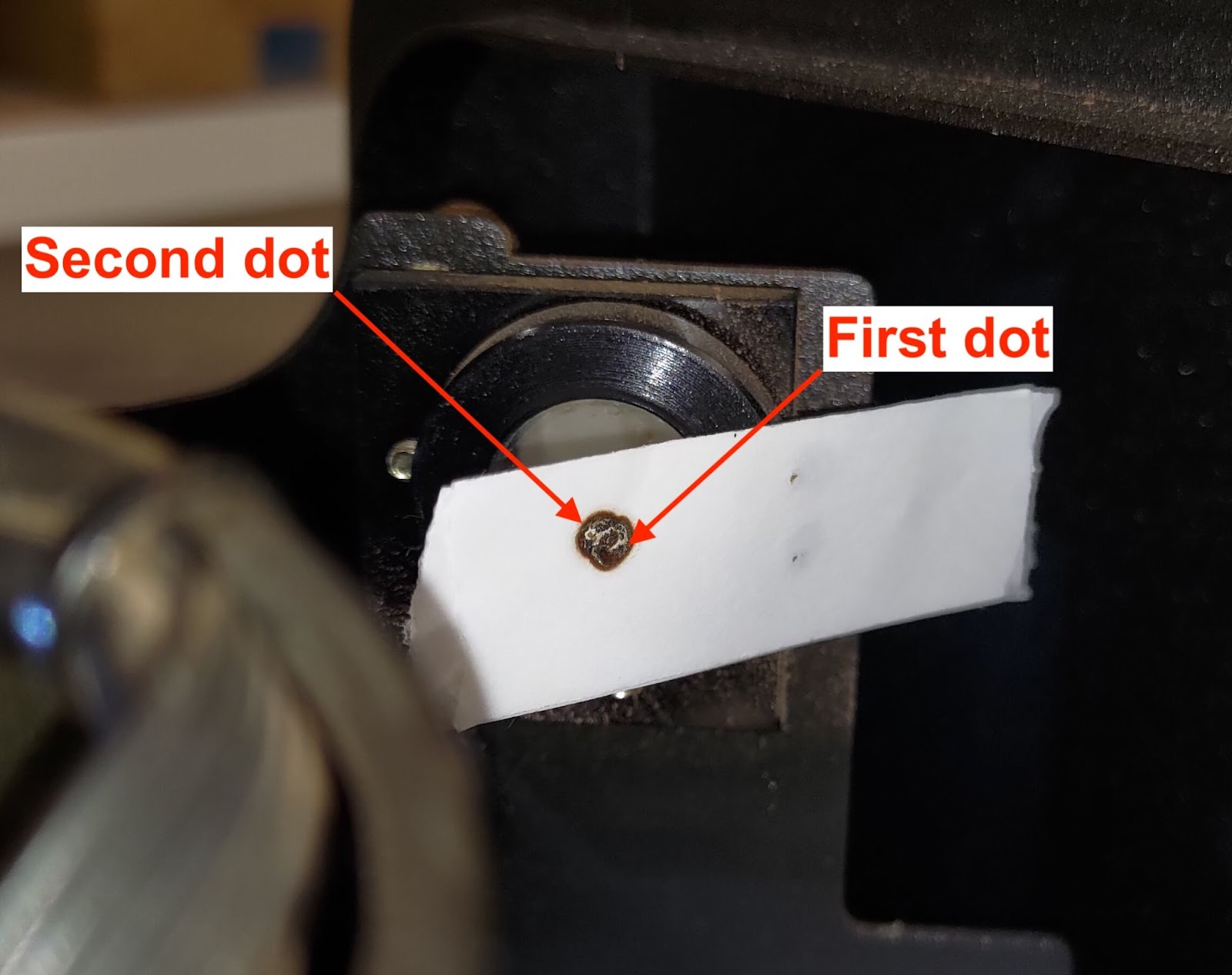

Vaihe 7-3 - Tarkista, ovatko ensimmäinen ja toinen piste päällekkäin
Jos pisteesi ovat täydellisesti päällekkäin, kuten hyvässä esimerkkikuvassa, se tarkoittaa, että polku on kohdistettu oikein.
Voit siirtyä Vaiheeseen 7-5.
Jos ne eivät ole päällekkäin, kuten huonoissa esimerkeissä alla, se tarkoittaa, että 1. peilistä 2. peiliin optinen polku on väärin kohdistettu ja 1. peiliä on säädettävä.
Hyvä esimerkki:
Huono esimerkki:
Vaihe 7-4 - Reitin kohdistaminen ensimmäisestä peilistä toiseen peiliin
Tässä vaiheessa opetetaan, kuinka kohdistaa polku 1. peilistä 2. peiliin säätämällä 1. peilin ruuveja.

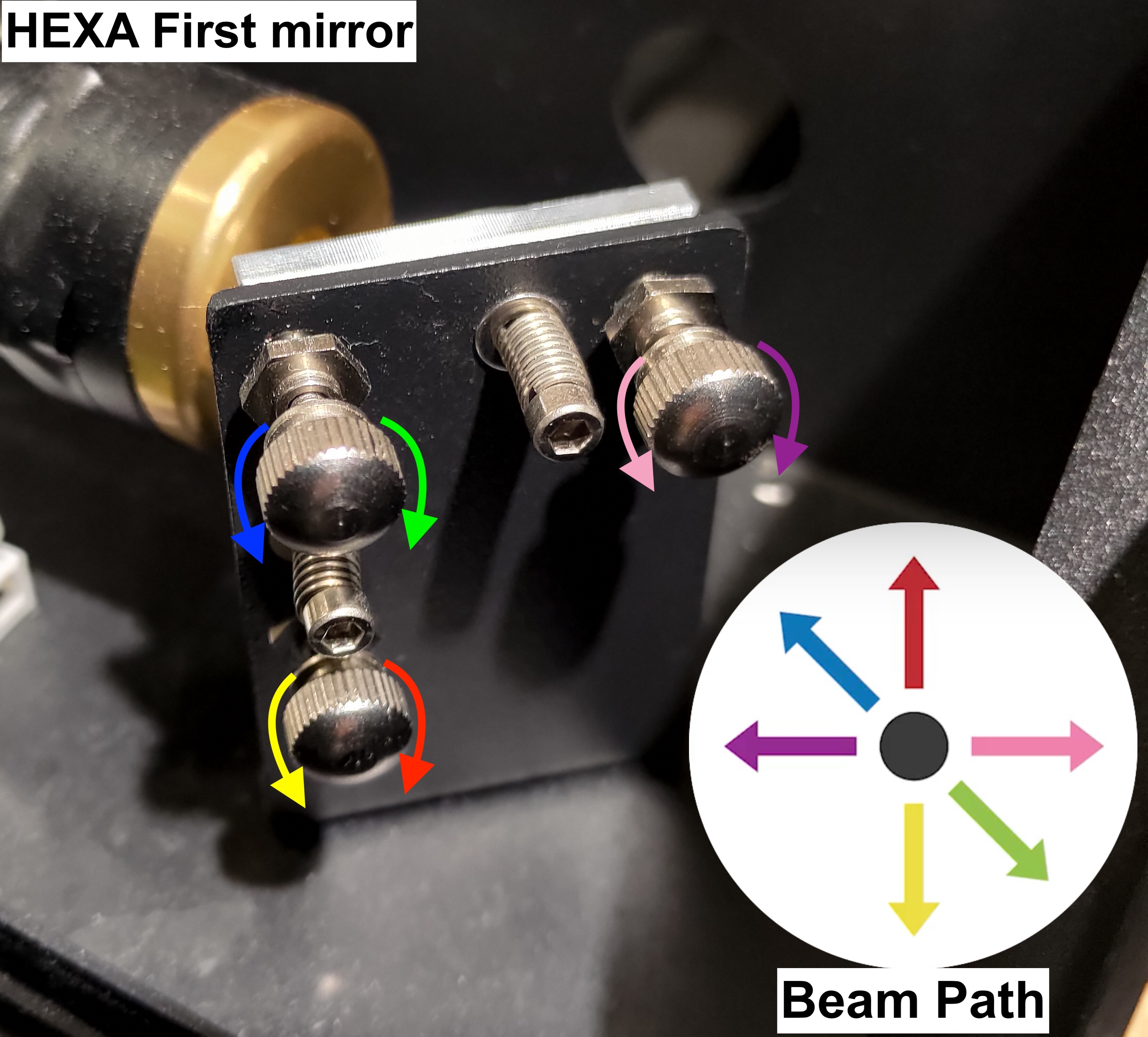

1. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa säteen polkua, mikä tarkoittaa toisen pisteen sijainti muuttuu.
Huomaa, että joka kerta, kun säädät ruuvia, polku voi muuttua. Tarkkuuden varmistamiseksi on suositeltavaa poistaa vanha teippi, jossa on edelliset pisteet, ja käyttää uutta kaksikerroksista teippiä varmistaaksesi, ovatko uudet pisteet päällekkäin.
Vaihe 7-4-1 - Säädettävän ruuvin kohdistaminen
Määritä toisen pisteesi sijainti ja kohdista ruuvi ja sen kiertosuunta.

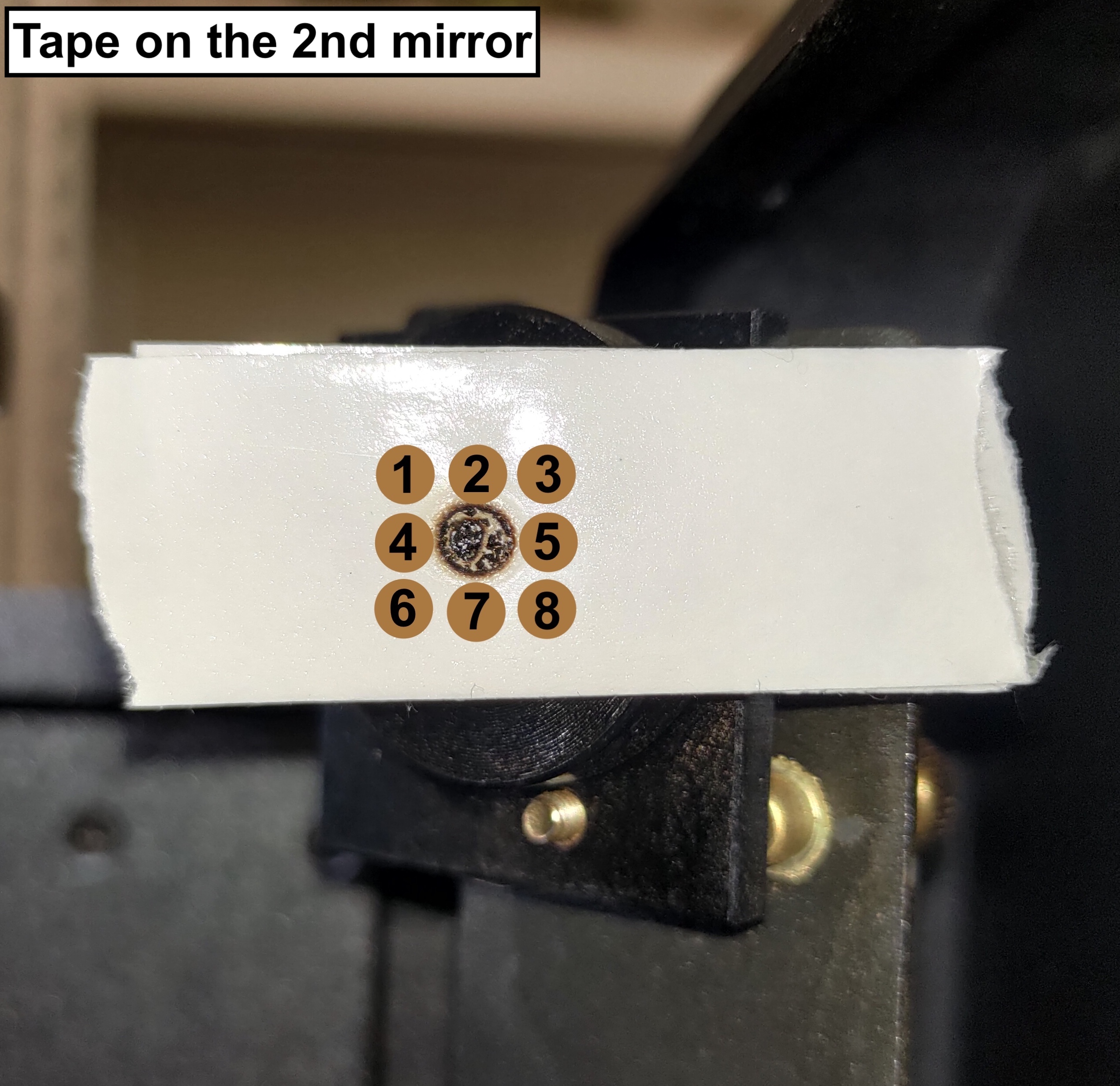

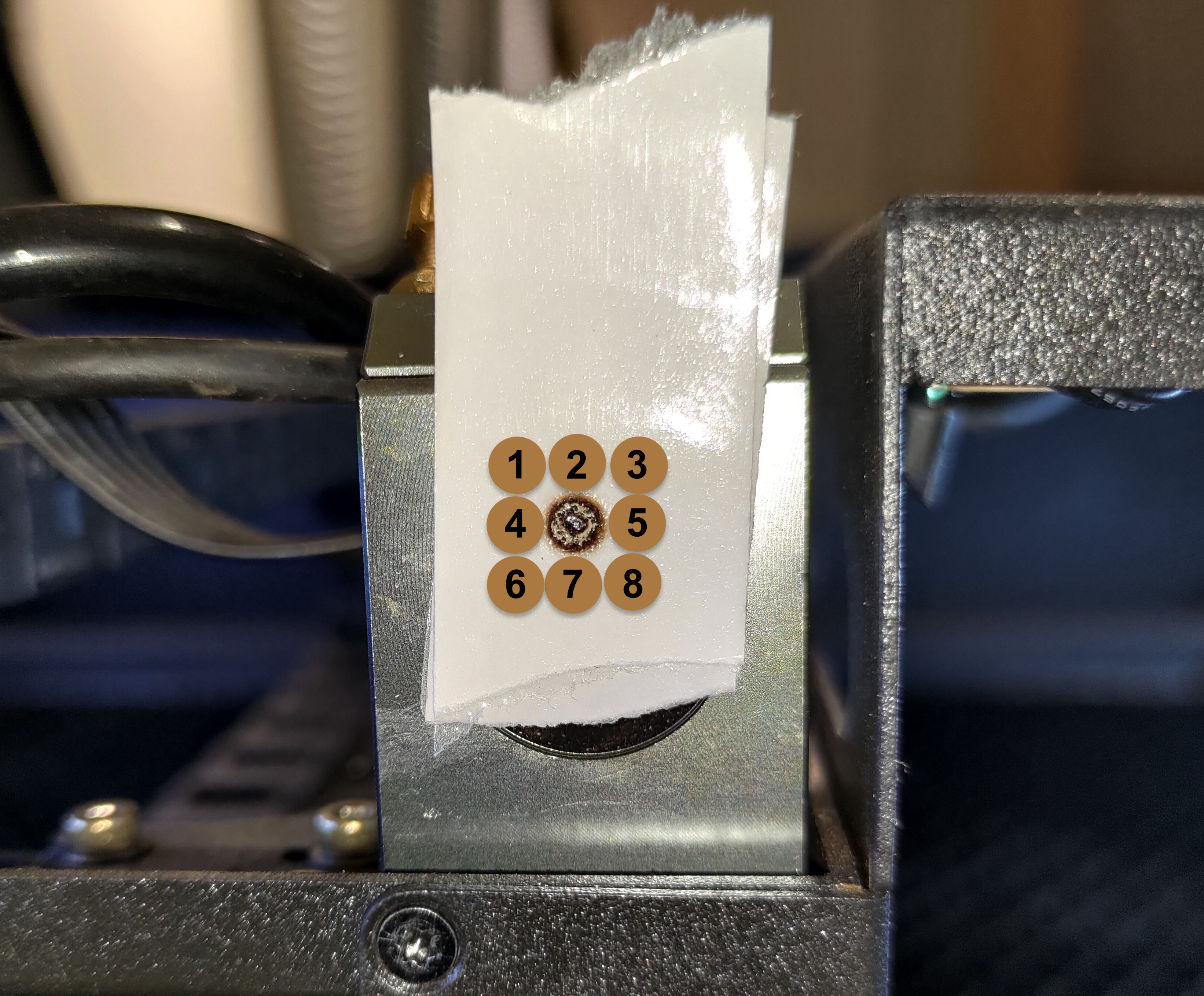

Katso alla olevaa kuvaa ja etsi numero, joka vastaa toisen pisteesi sijaintia:

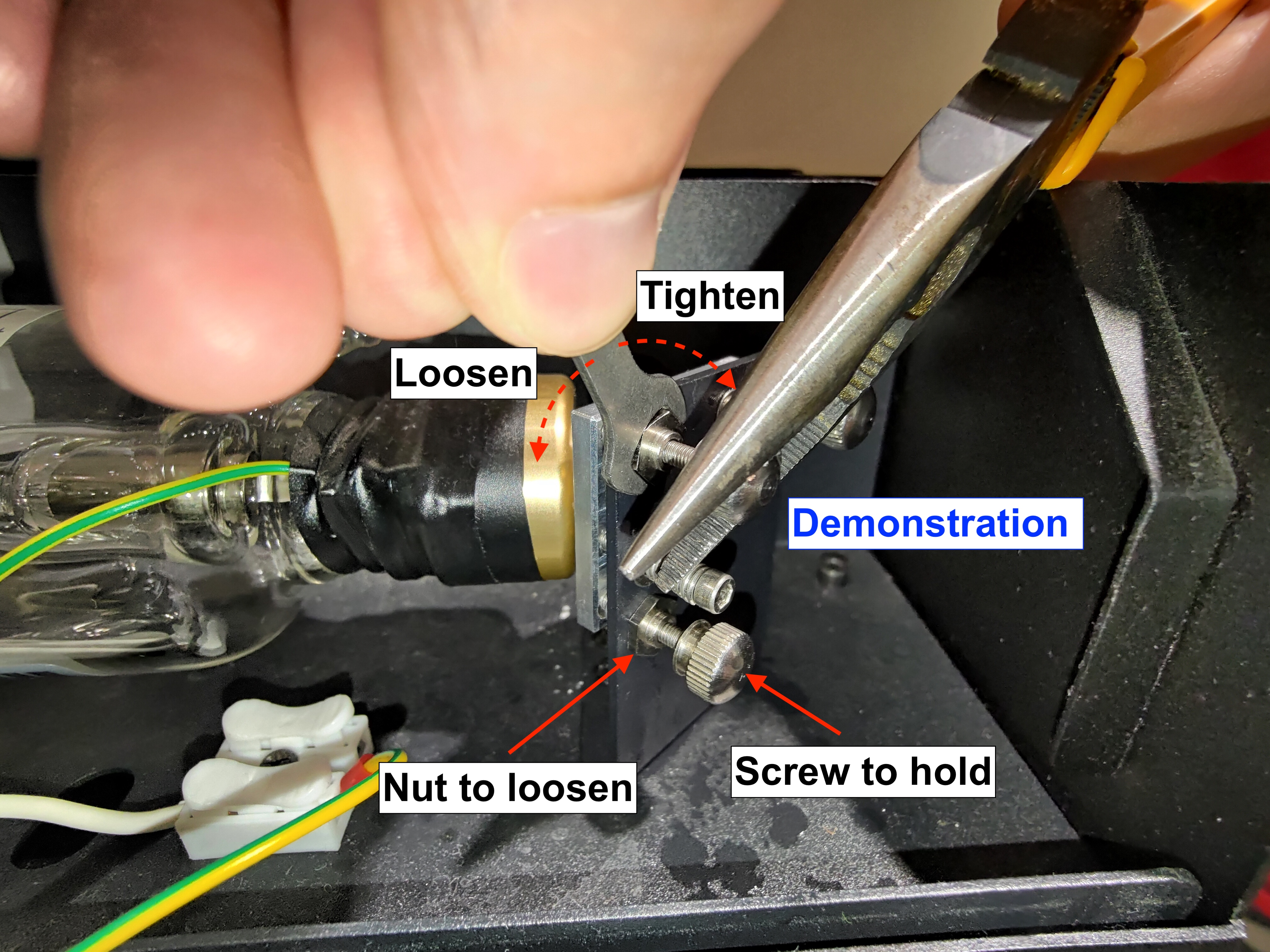

Ennen kuin säädät ruuvia, opettele löysäämään mutteri oikein:

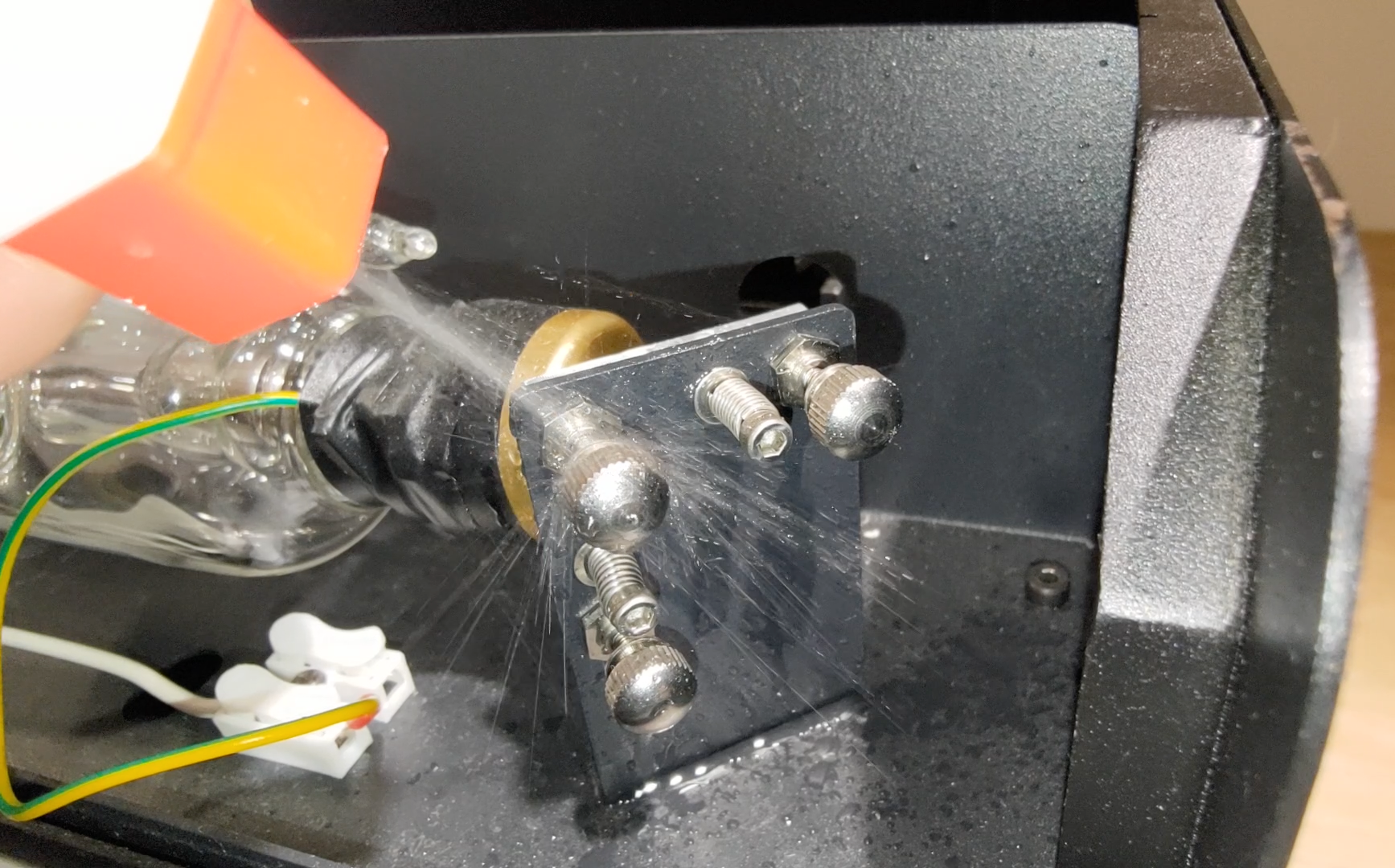

- Suihkuta ensin alkoholia muttereihin sulattaaksesi geelin tai liiman ja odota muutama sekunti.
- Käytä sitten pihtejä pitämään ruuvia paikallaan ja löysää mutteria kaksipäisellä avaimella kiertämällä sitä vastapäivään.

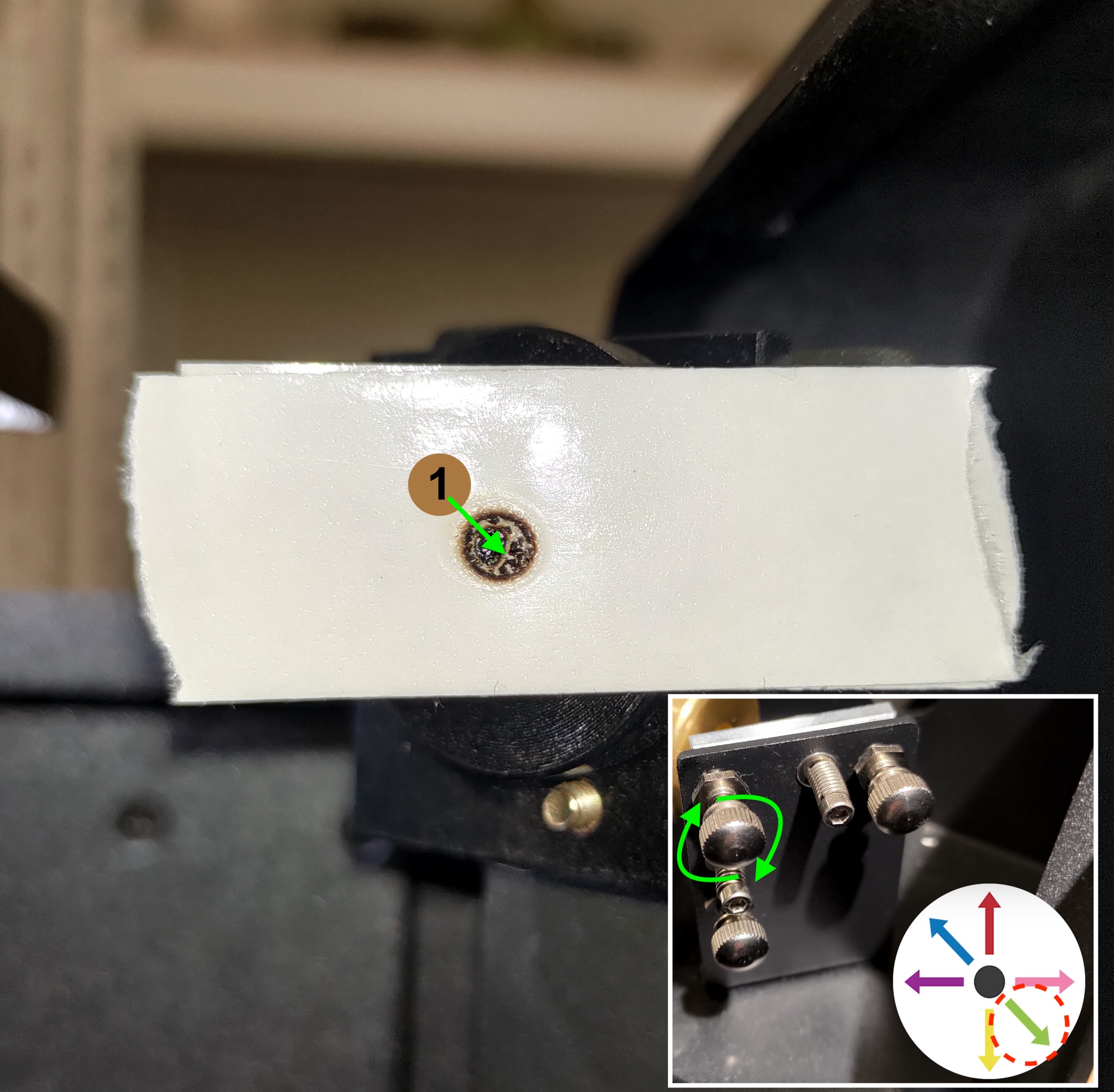

Kohdalle #1:
Toisen pisteen on siirryttävä alas oikealle, jotta se menisi päällekkäin ensimmäisen pisteen kanssa
Vasen yläruuvi on käännettävä myötäpäivään. Katso alla olevaa kuvaa.

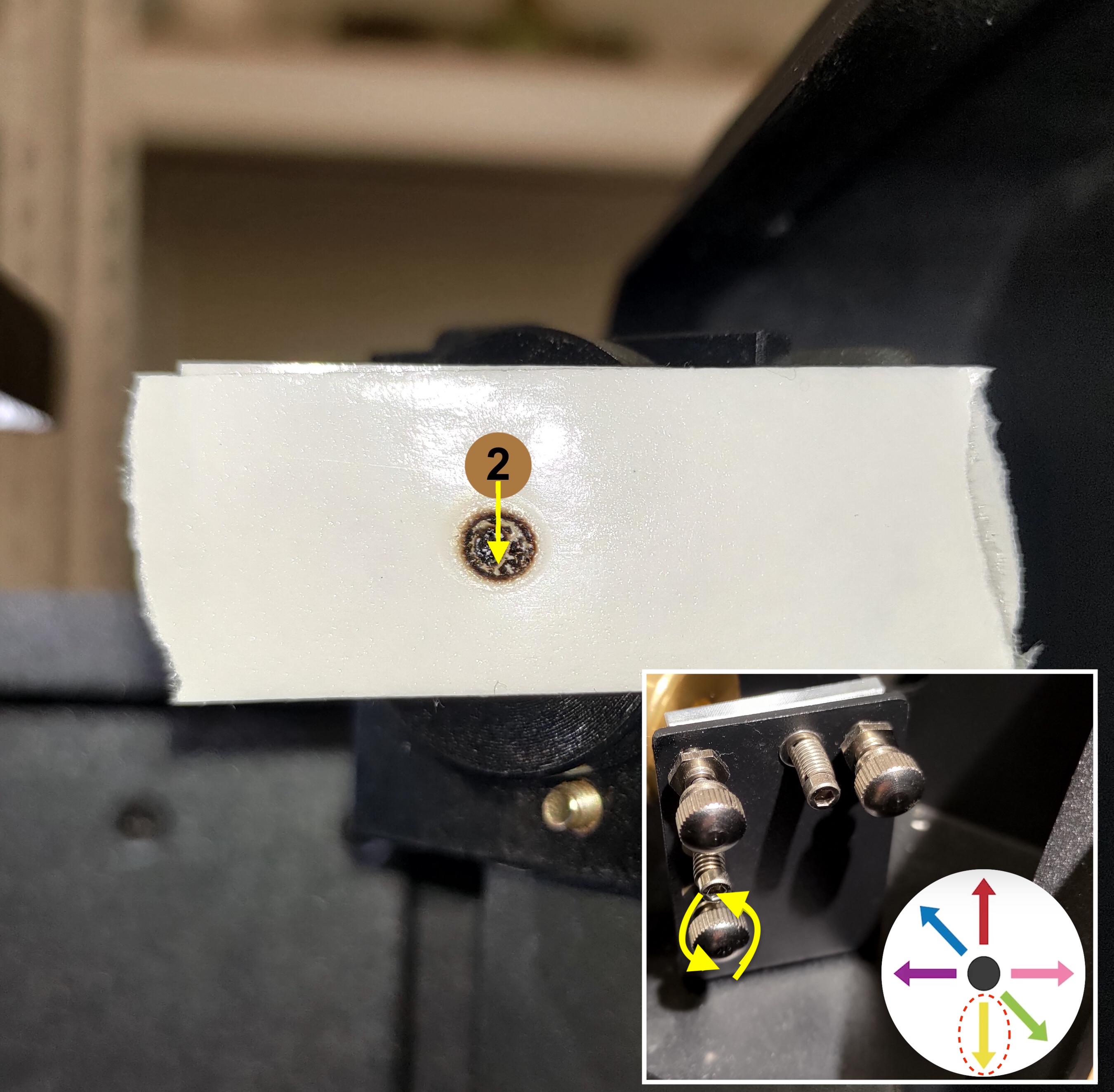

Kohta #2:
Toisen pisteen on mentävä suoraan alas, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasen alaruuvi on käännettävä vastapäivään. Katso alla olevaa kuvaa.

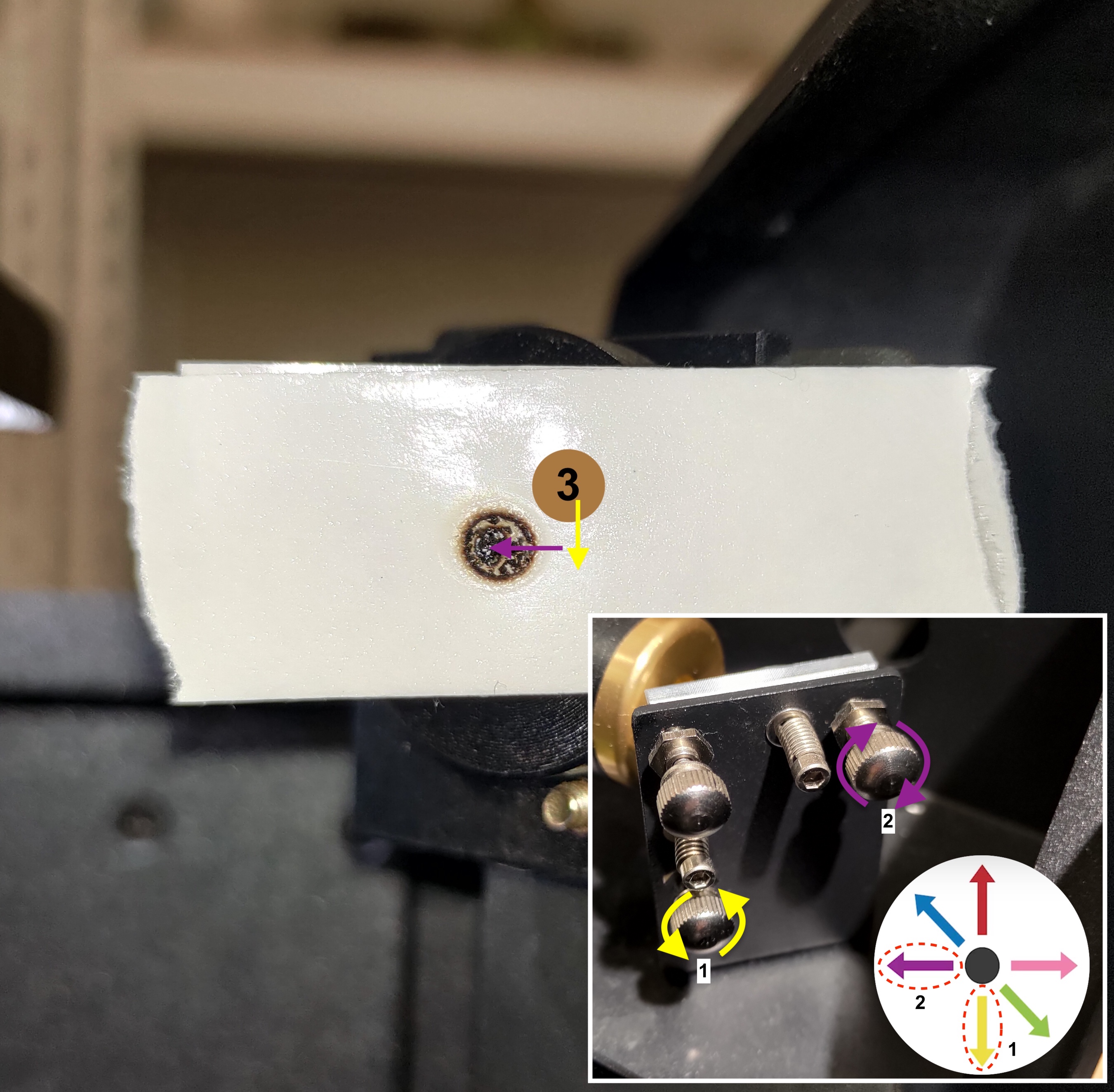

Kohta #3:
Toisen pisteen on mentävä ensin alas ja sitten vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasen alaruuvi on käännettävä vastapäivään, jotta piste menee alas.
Oikea yläruuvi on käännettävä myötäpäivään, jotta piste menee vasemmalle.
Katso alla olevaa kuvaa.

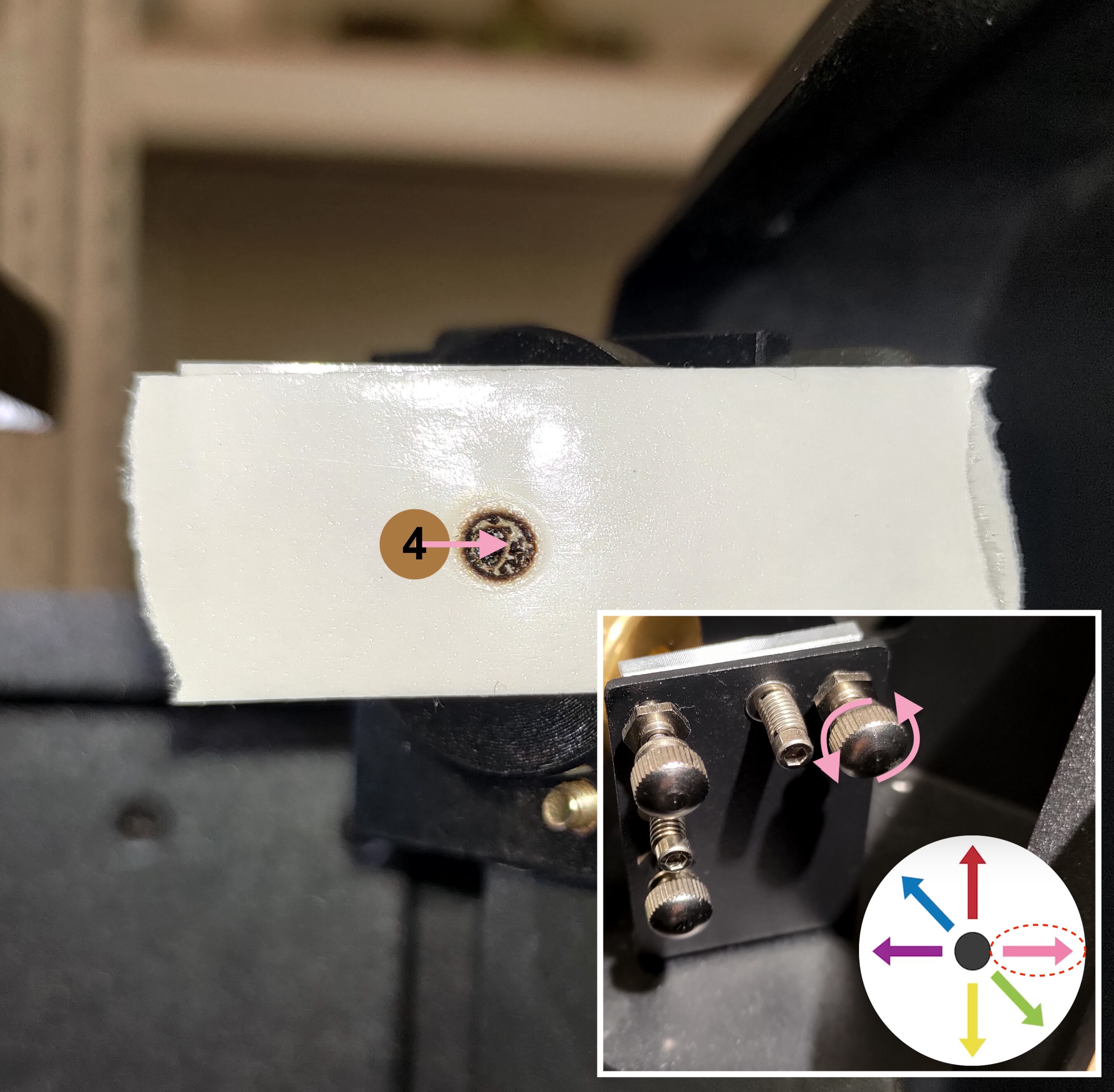

Kohta #4:
Toisen pisteen on mentävä oikealle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikea yläruuvi on käännettävä vastapäivään. Katso alla olevaa kuvaa.

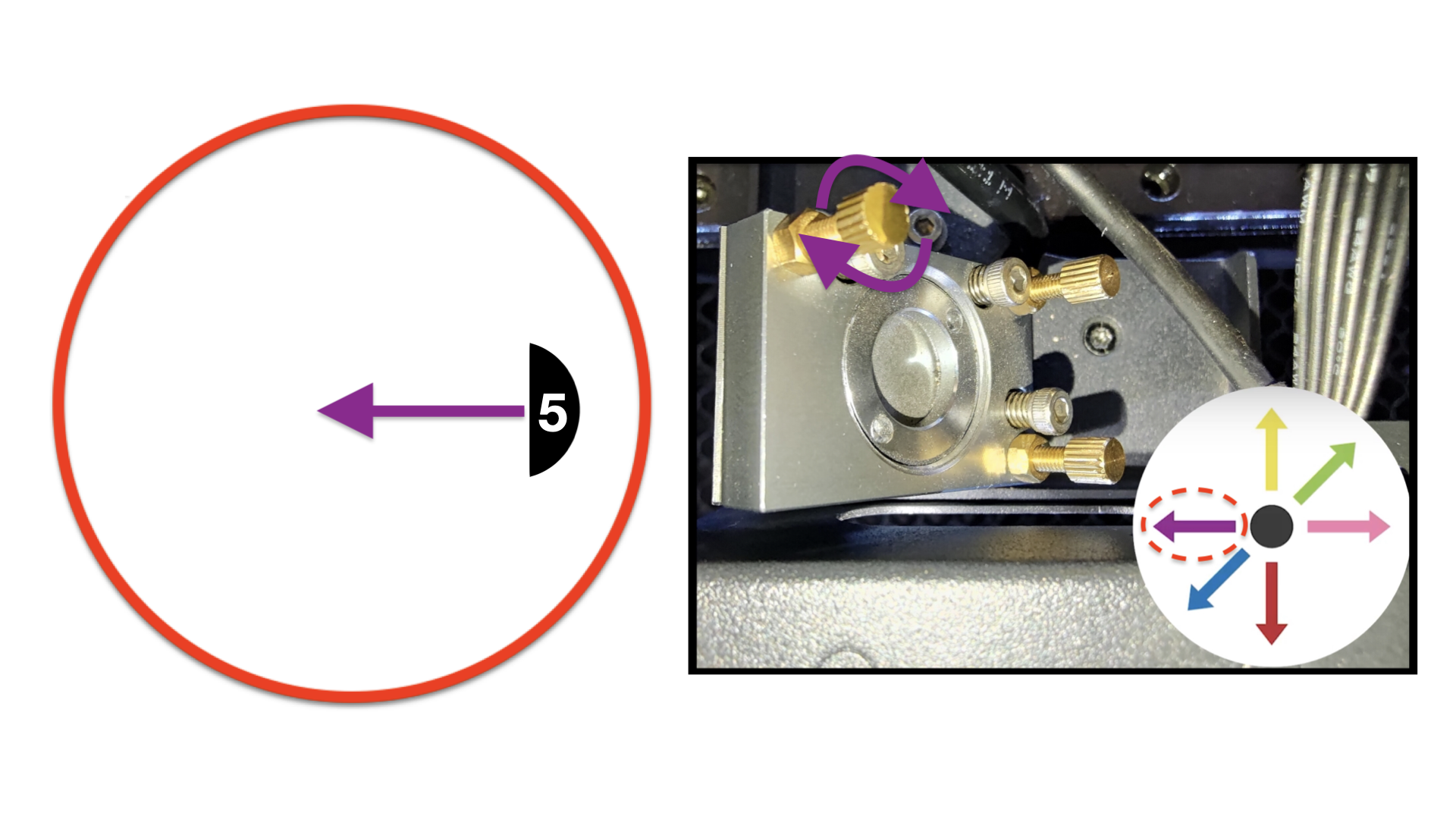

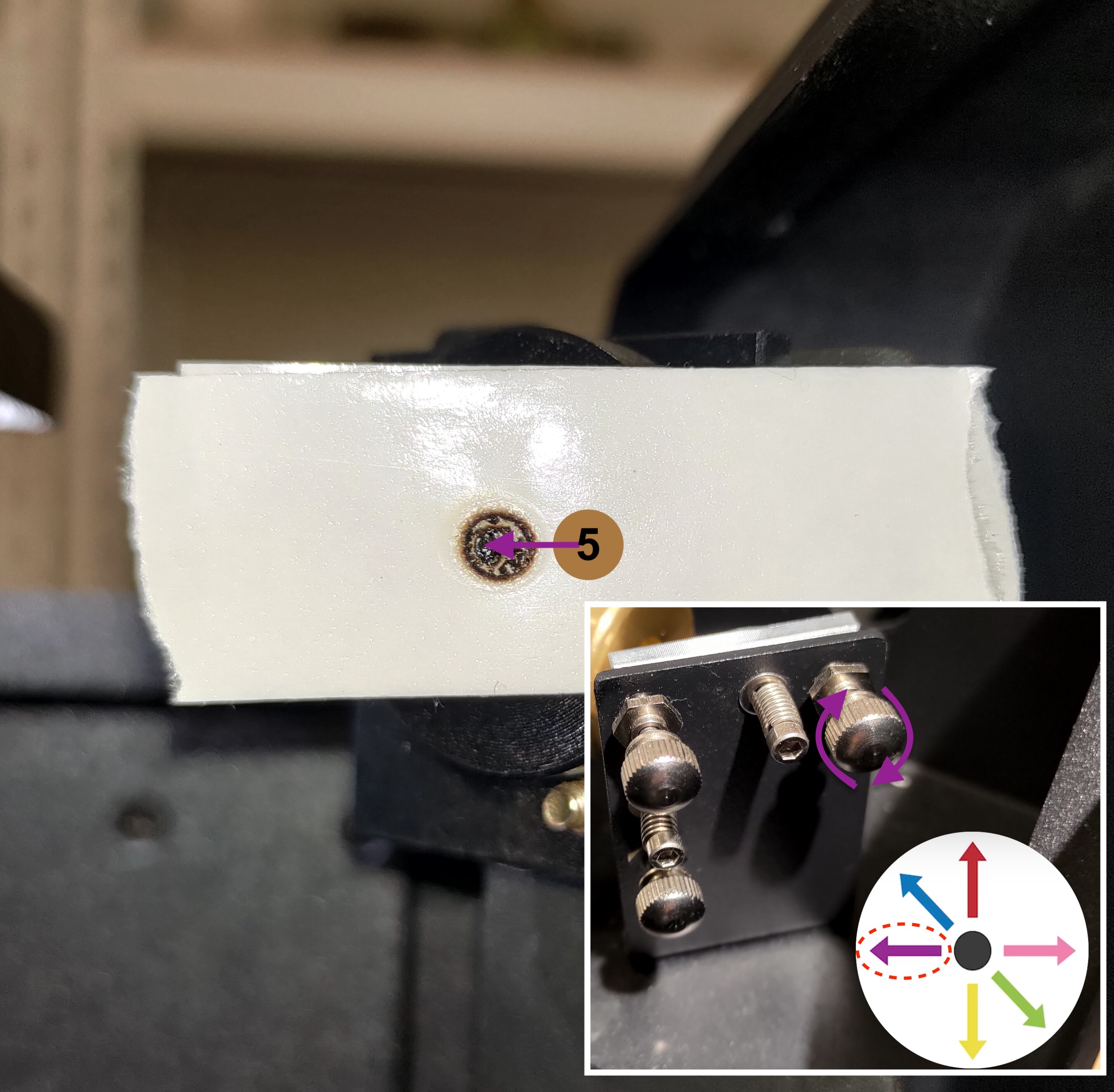

Kohta #5:
Toisen pisteen on mentävä vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikea yläruuvi on käännettävä myötäpäivään. Katso alla olevaa kuvaa.

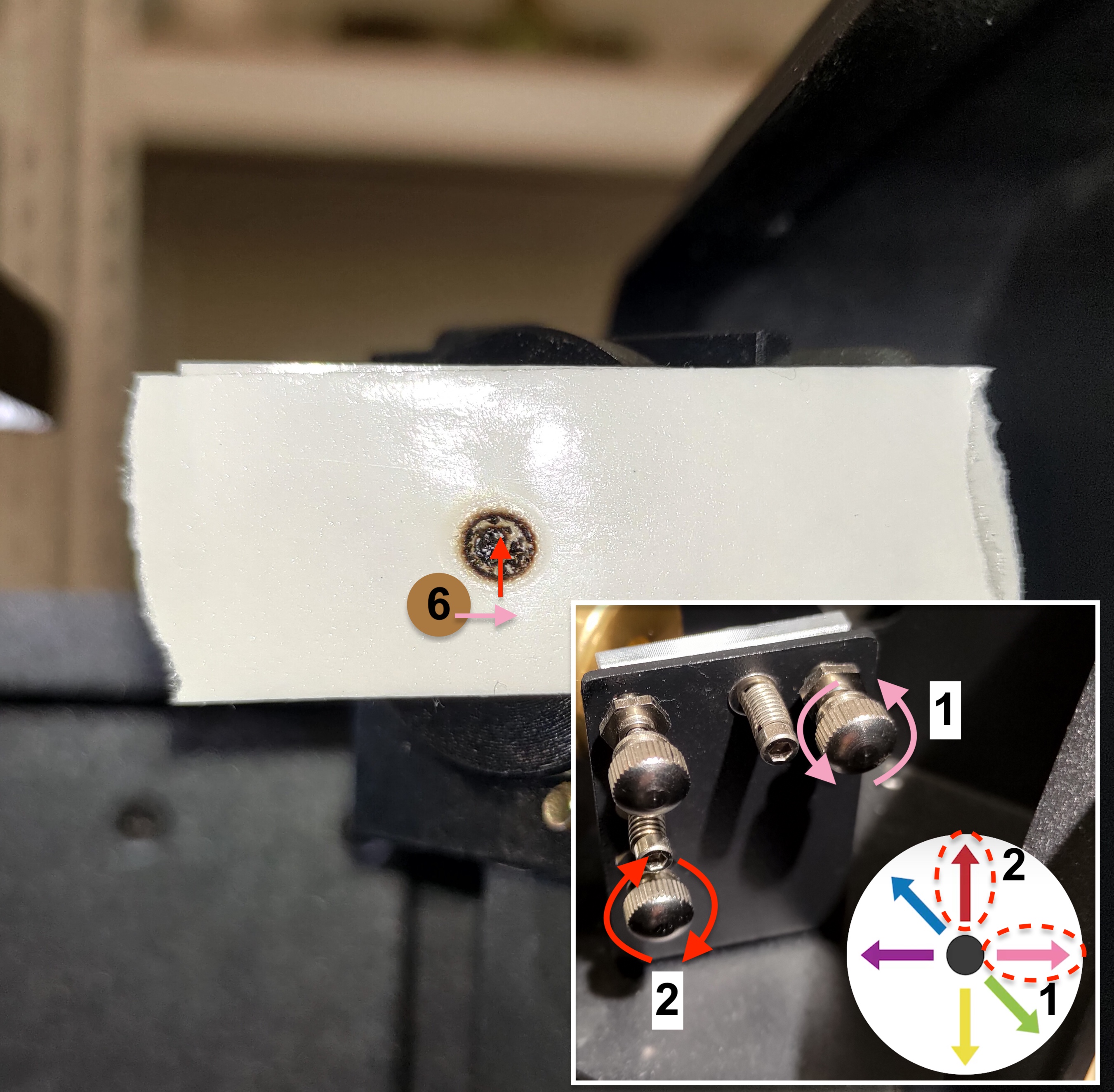

Kohta #6:
Toisen pisteen on mentävä ensin oikealle ja sitten ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikea yläruuvi on käännettävä vastapäivään, jotta piste menee oikealle.
Vasen alaruuvi on käännettävä myötäpäivään, jotta piste menee ylös.
Katso alla olevaa kuvaa.
Kohta #7:
Toisen pisteen on mentävä suoraan ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasen alaruuvi on käännettävä myötäpäivään. Katso alla olevaa kuvaa.
Kohta #8:
Toisen pisteen on mentävä vasemmalle ylös, jotta se menisi päällekkäin ensimmäisen pisteen kanssa
Vasenta yläruuvia on käännettävä vastapäivään. Katso alla olevaa kuvaa.
Vaihe 7-4-2 - Mutterin kiristäminen säädön jälkeen
Kiristä mutteri säätämisen jälkeen kääntämällä sitä myötäpäivään.
Vaihe 7-5 - Toisen peilin teipin kerääminen
Laita toisen peilin teippi paperille. Kirjoita sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 8 - Reitin tarkistus toisesta peilistä kolmanteen peiliin
Tämän vaiheen tarkoituksena on tarkistaa, onko reitti kohdistettu toisesta peilistä kolmanteen peiliin.
Vaiheen yleiskatsaus:
Vaihe 8-1 - Ensimmäisen pisteen luominen keskelle vasemmalle

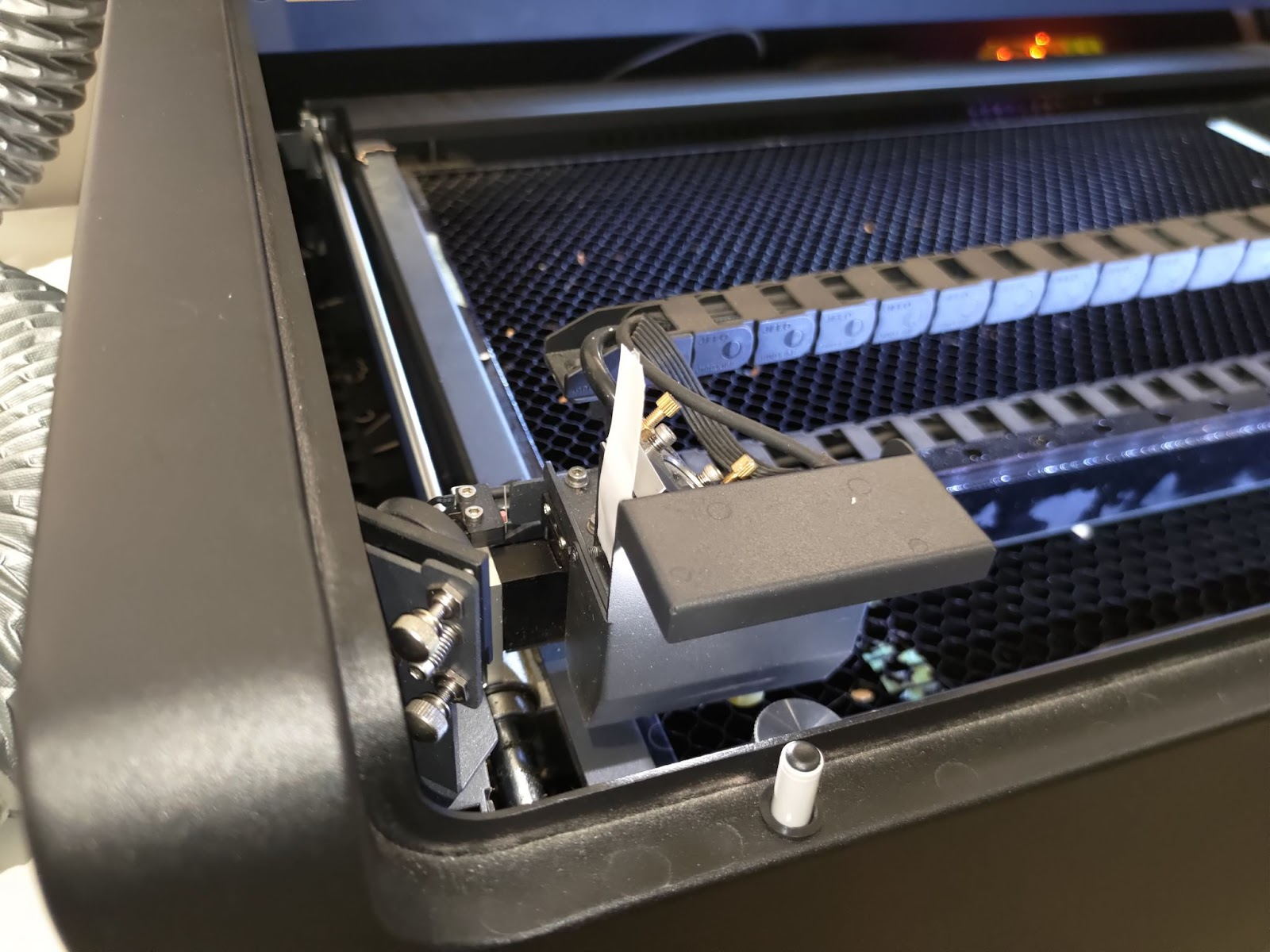

Aseta kaksikerroksinen teippi 3. peiliin ja siirrä pää keskivasempaan asentoon.
Tee kolme pulssia luodaksesi ensimmäisen pisteen.
Vaihe 8-2 - Toisen pisteen luominen keskelle oikealle
Pidä sama teippi 3. peilissä ja siirrä pää keskioikeaan asentoon.
Tee kolme pulssia luodaksesi toisen pisteen.
Vaihe 8-3 - Tarkista, menevätkö ensimmäinen ja toinen piste päällekkäin
Jos pisteesi menevät täydellisesti päällekkäin, kuten alla olevassa hyvässä esimerkkikuvassa, se osoittaa, että reitti on kohdistettu oikein. Voit siirtyä vaiheeseen 8-5.
Jos ne eivät mene päällekkäin, se tarkoittaa, että optinen reitti 2. peilistä 3. peiliin on väärin kohdistettu ja 2. peiliä on säädettävä.
Hyvä esimerkki:
Huono esimerkki:
Vaihe 8-4 - Kohdista säde 2. peilistä 3. peiliin
Tässä vaiheessa opetetaan, miten kohdistetaan reitti 2. peilistä 3. peiliin säätämällä 2. peilin ruuveja.

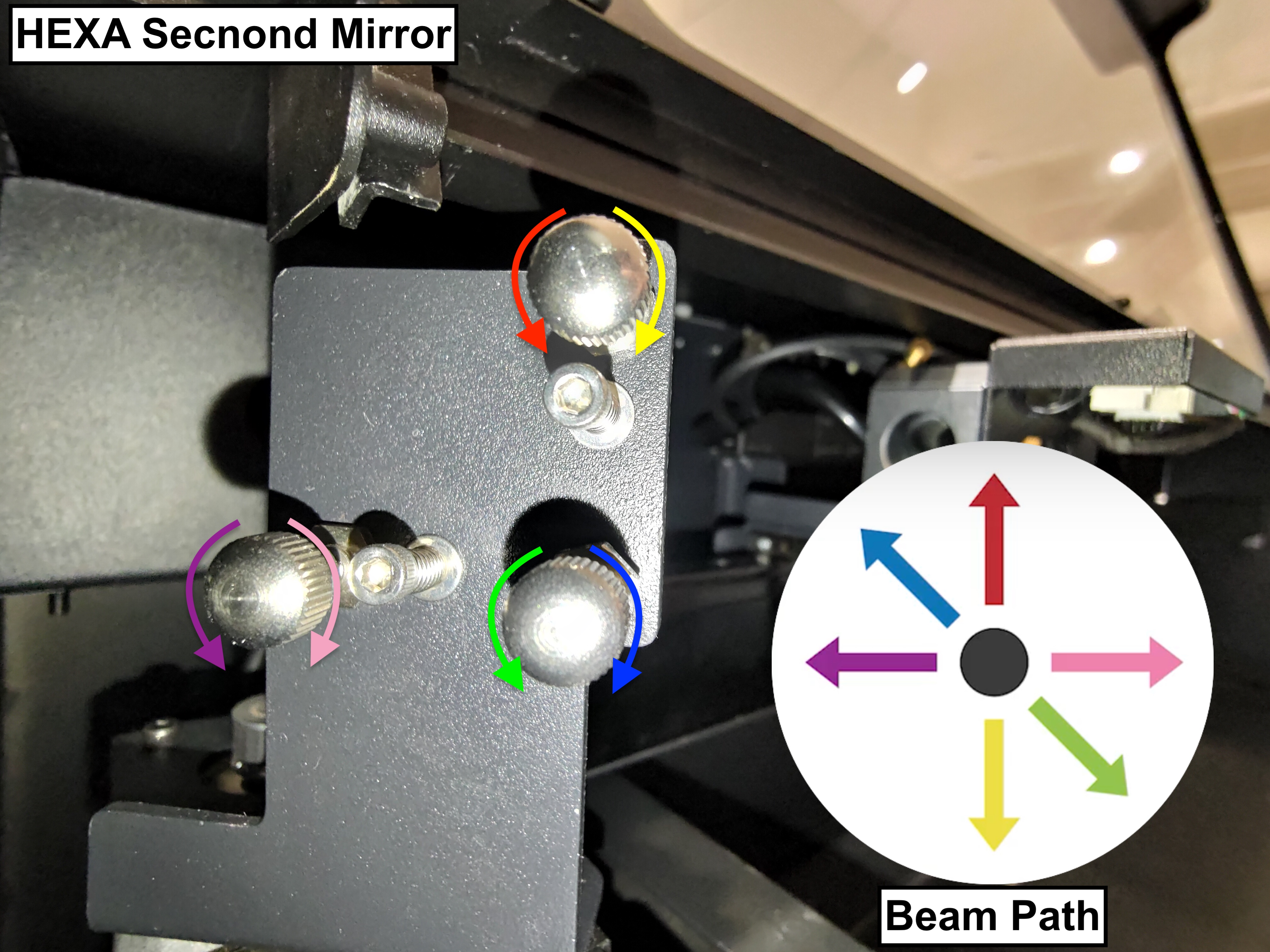

2. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa säteen reittiä tarkoittaen toisen pisteen sijainti muuttuu.
Huomaa, että joka kerta, kun säädät ruuvia, polku voi muuttua. Tarkkuuden varmistamiseksi on suositeltavaa poistaa vanha teippi, jossa on edelliset pisteet, ja käyttää uutta kaksikerroksista teippiä varmistaaksesi, ovatko uudet pisteet päällekkäin.

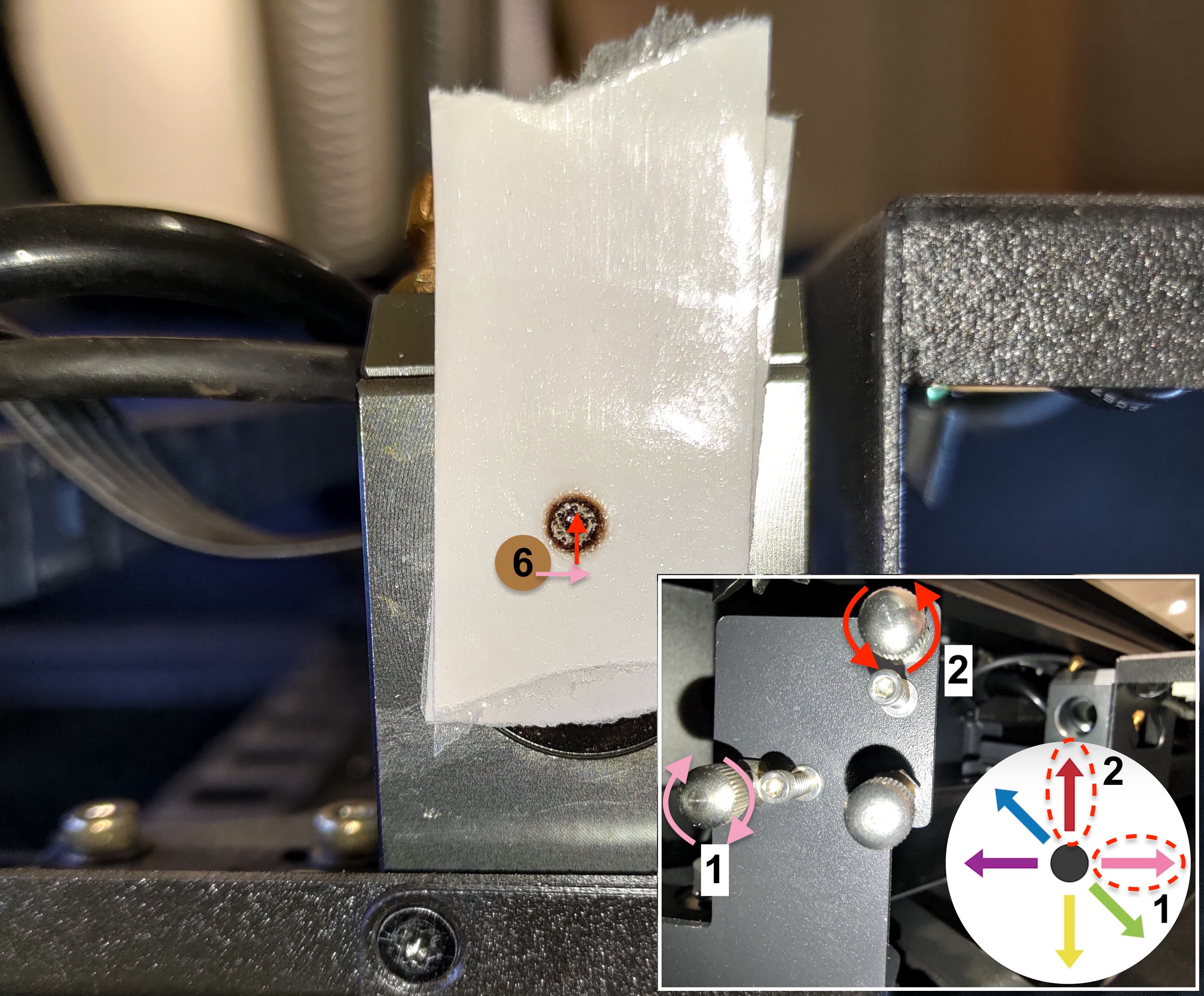

Vaihe 8-4-1 - Paikanna säädettävä ruuvi
Määritä toisen pisteesi sijainti ja kohdista ruuvi ja sen kiertosuunta.
Katso alla olevaa kuvaa ja etsi numero, joka vastaa toisen pisteesi sijaintia:

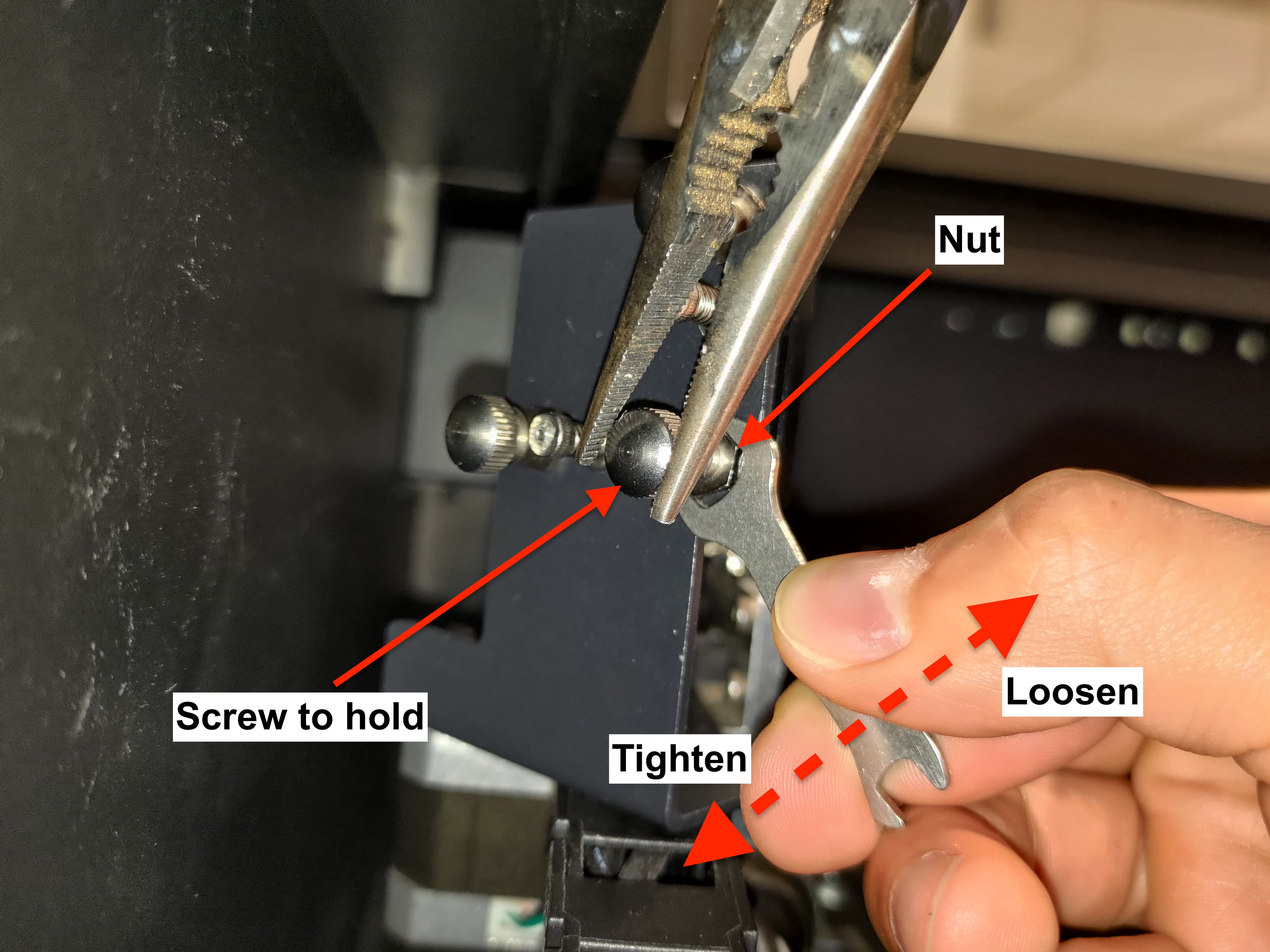

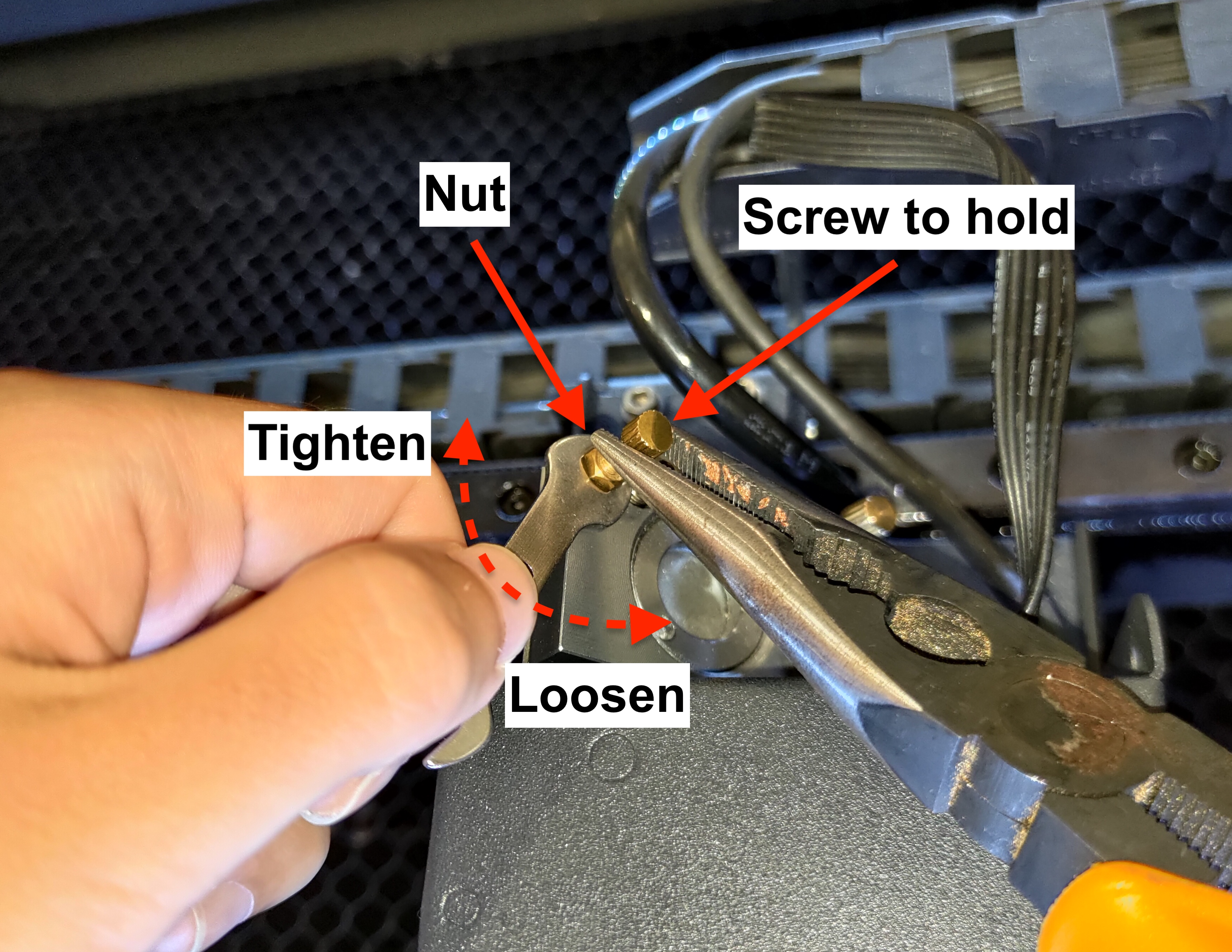

Ennen kuin säädät ruuvia, opettele löysäämään mutteri oikein:

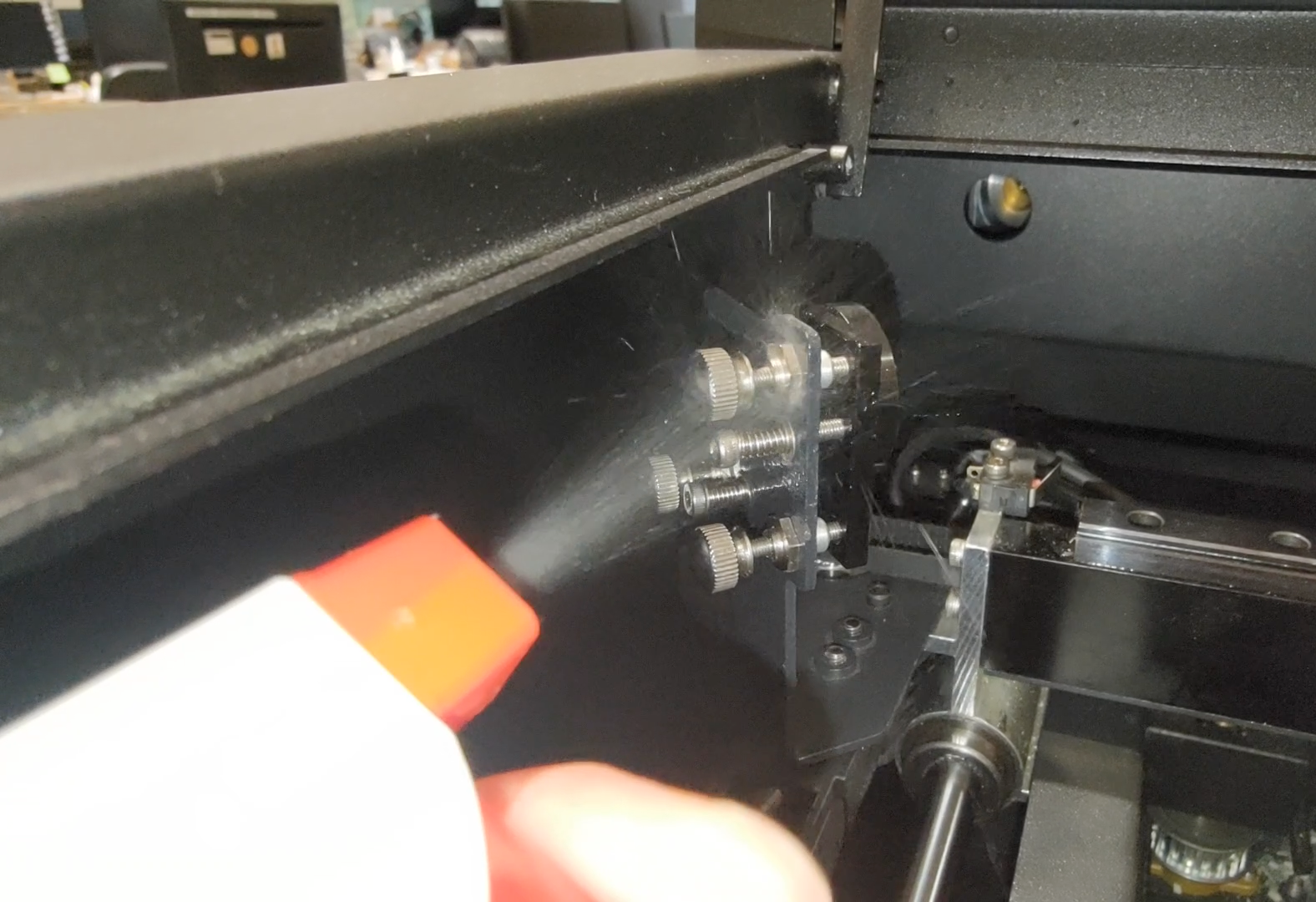

- Suihkuta ensin alkoholia muttereihin sulattaaksesi geelin tai liiman ja odota muutama sekunti.
- Seuraavaksi pidä ruuvia pihdeillä ja löysää mutteria kaksipäisellä avaimella kääntämällä kiertämällä sitä vastapäivään.
Kohdalle #1:
Toisen pisteen on siirryttävä alas oikealle, jotta se menisi päällekkäin ensimmäisen pisteen kanssa
Oikeaa alinta ruuvia on kierrettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohta #2:
Toisen pisteen on mentävä suoraan alas, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikea yläruuvi on käännettävä myötäpäivään. Katso alla olevaa kuvaa.

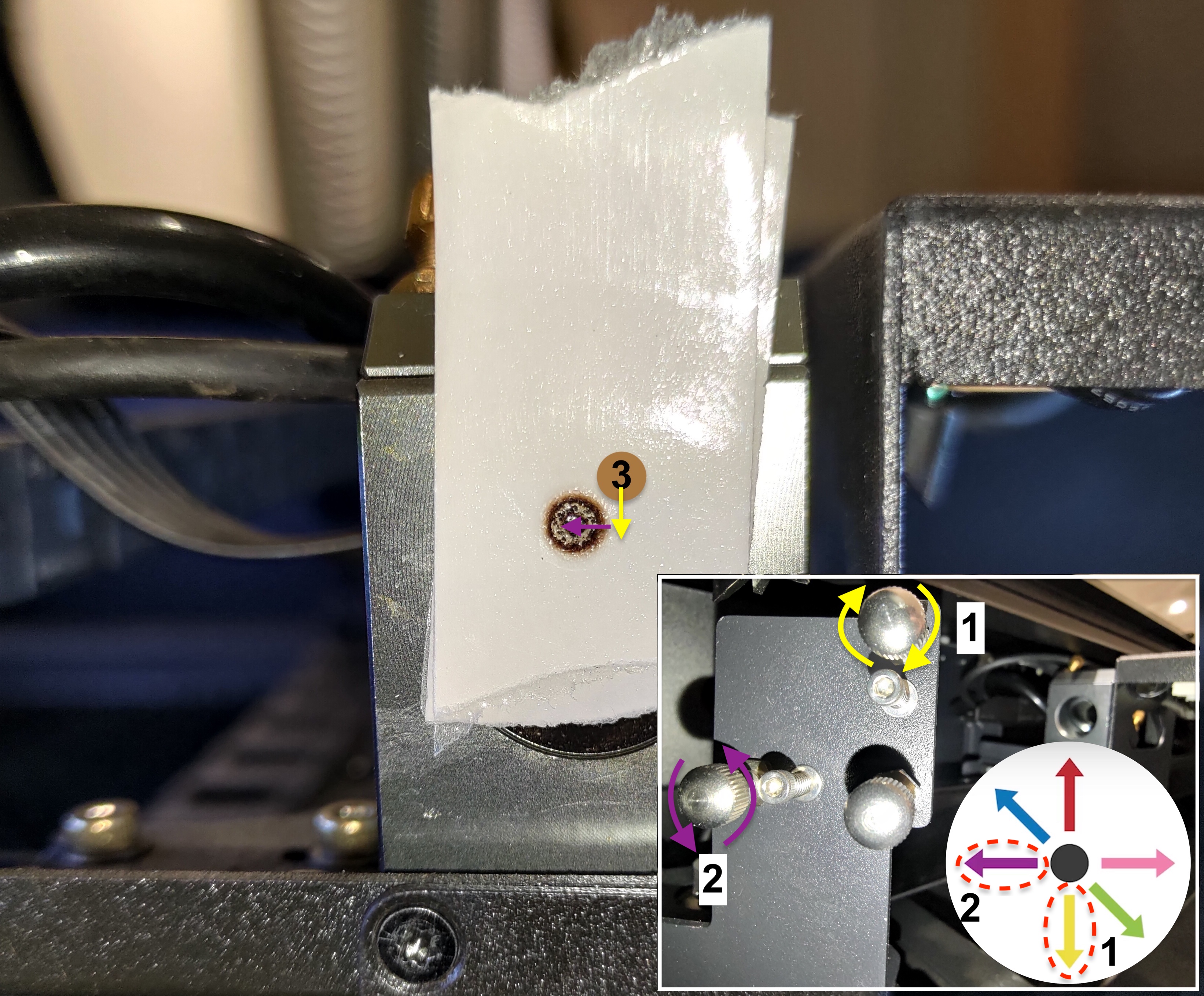

Kohta #3:
Toisen pisteen on mentävä ensin alas ja sitten vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikeaa ylintä ruuvia on kierrettävä myötäpäivään, jotta piste liikkuu alas.
Vasenta alinta ruuvia on kierrettävä vastapäivään, jotta piste liikkuu vasemmalle.
Katso alla olevaa kuvaa.
Kohta #4:
Toisen pisteen on mentävä oikealle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasen alaruuvi on käännettävä myötäpäivään. Katso alla olevaa kuvaa.

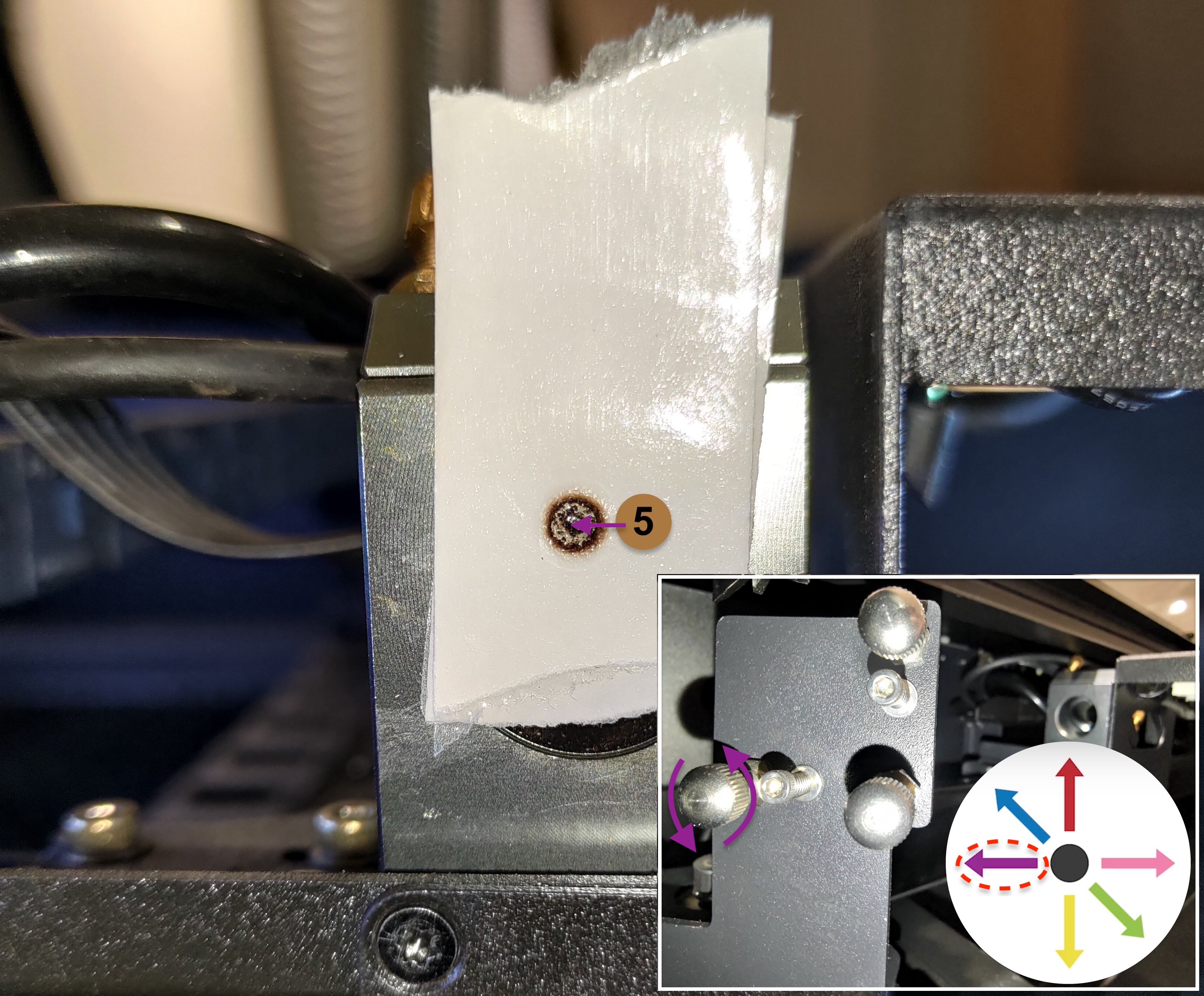

Kohta #5:
Toisen pisteen on mentävä vasemmalle, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasen alaruuvi on käännettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohta #6:
Toisen pisteen on mentävä ensin oikealle ja sitten ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Vasenta alinta ruuvia on kierrettävä myötäpäivään, jotta piste liikkuu oikealle.
Oikeaa ylintä ruuvia on kierrettävä vastapäivään, jotta piste liikkuu ylös.
Katso alla olevaa kuvaa.

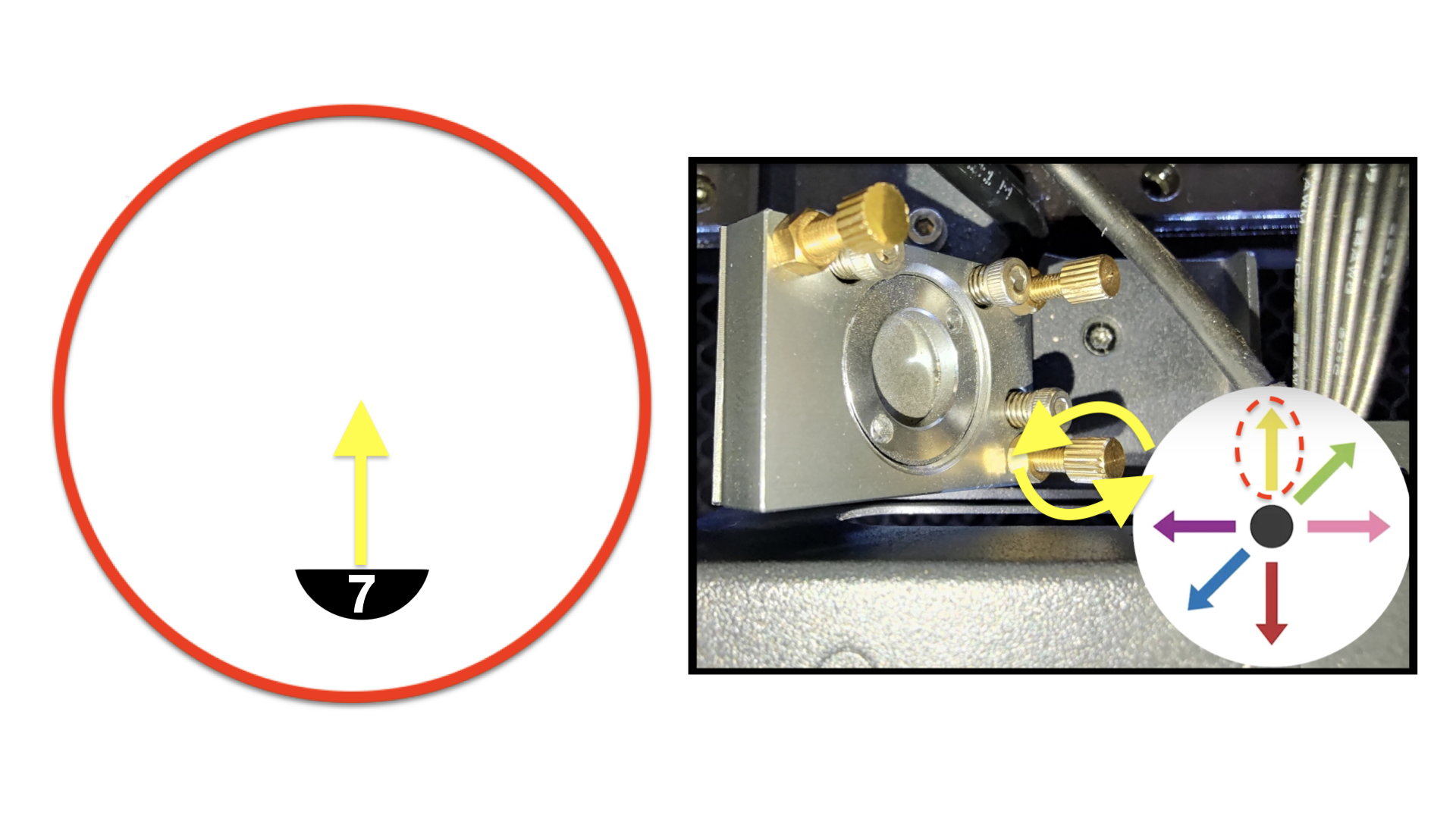

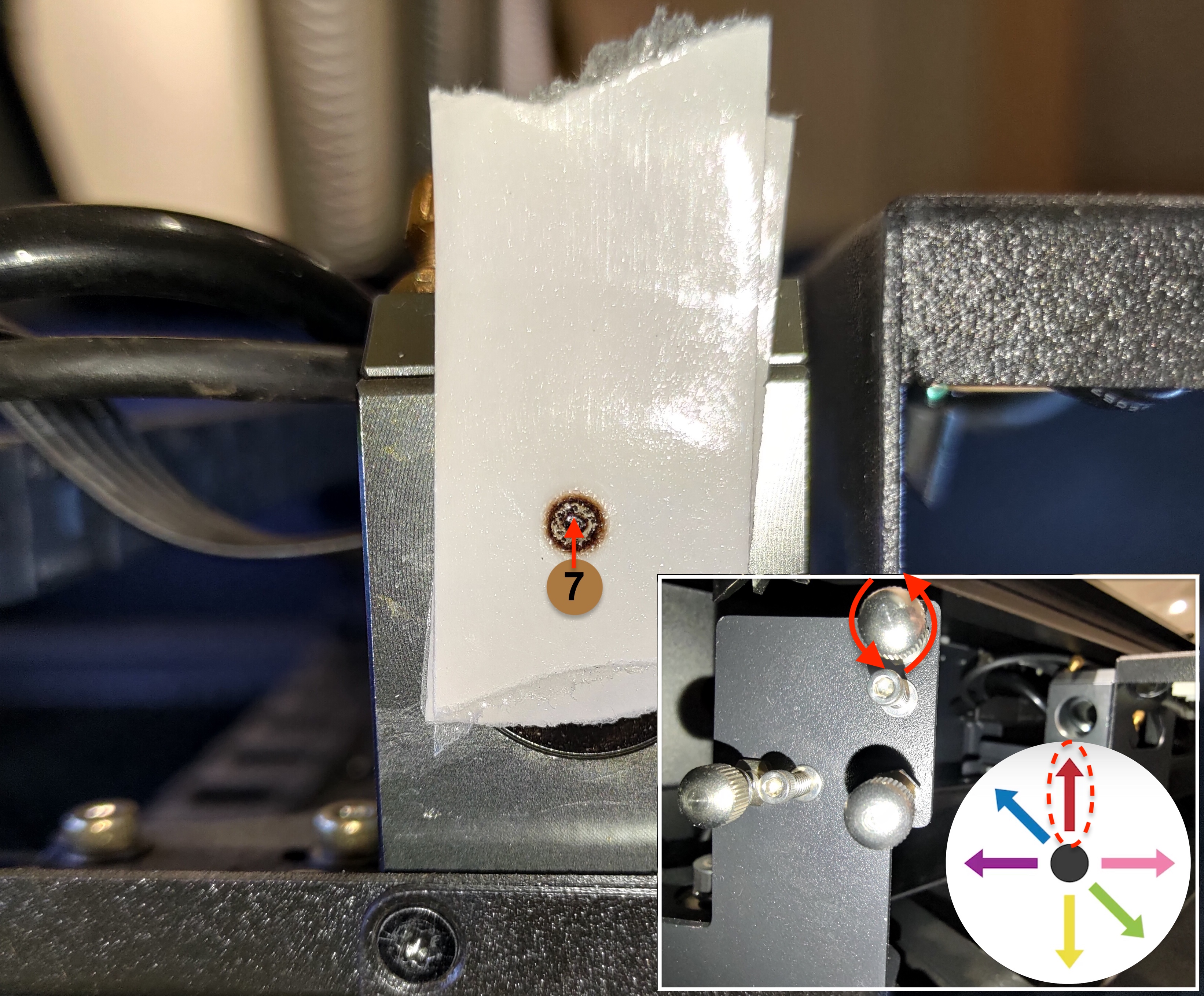

Kohta #7:
Toisen pisteen on mentävä suoraan ylös, jotta se menee päällekkäin ensimmäisen pisteen kanssa.
Oikea yläruuvi on käännettävä vastapäivään. Katso alla olevaa kuvaa.

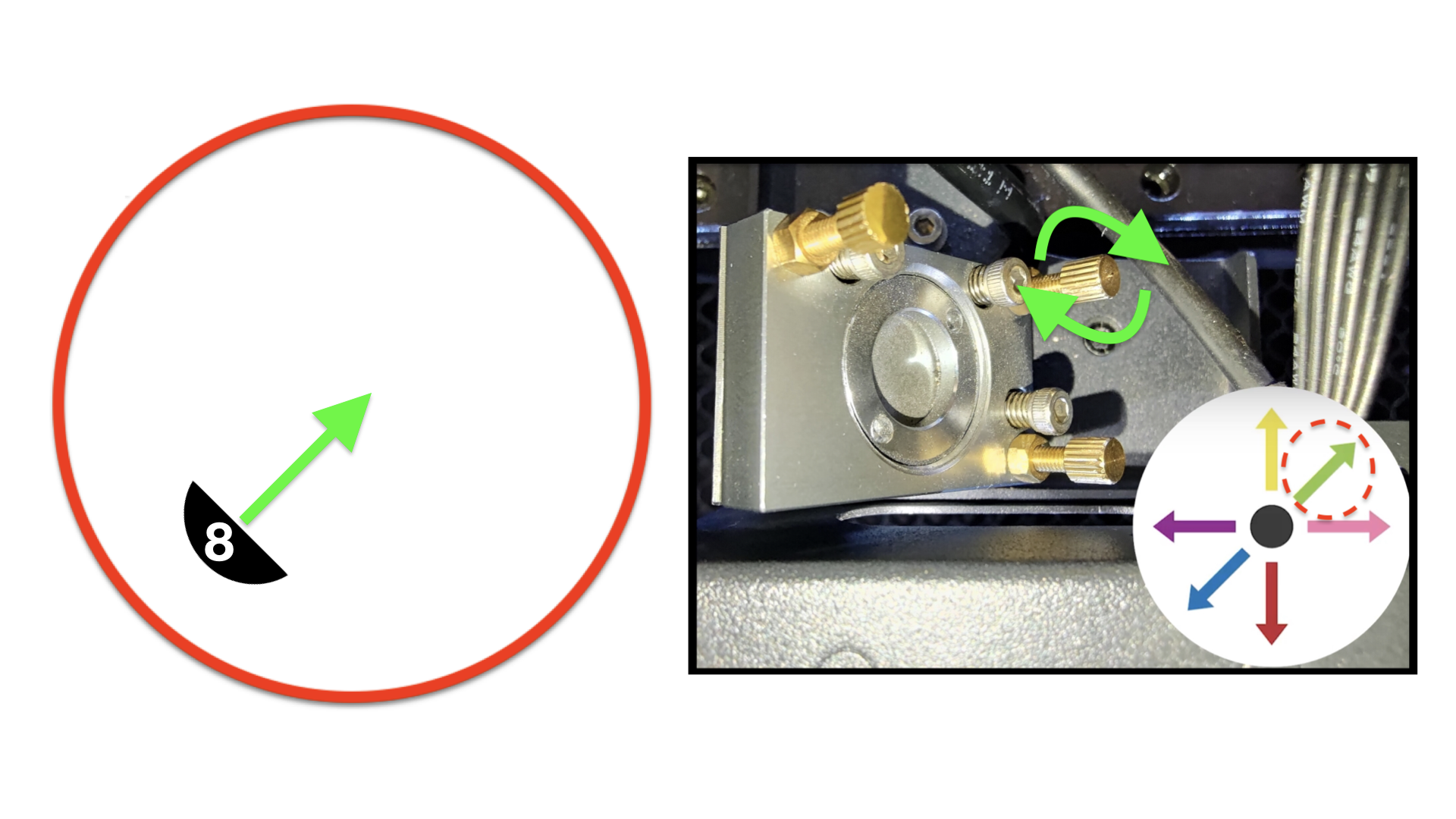

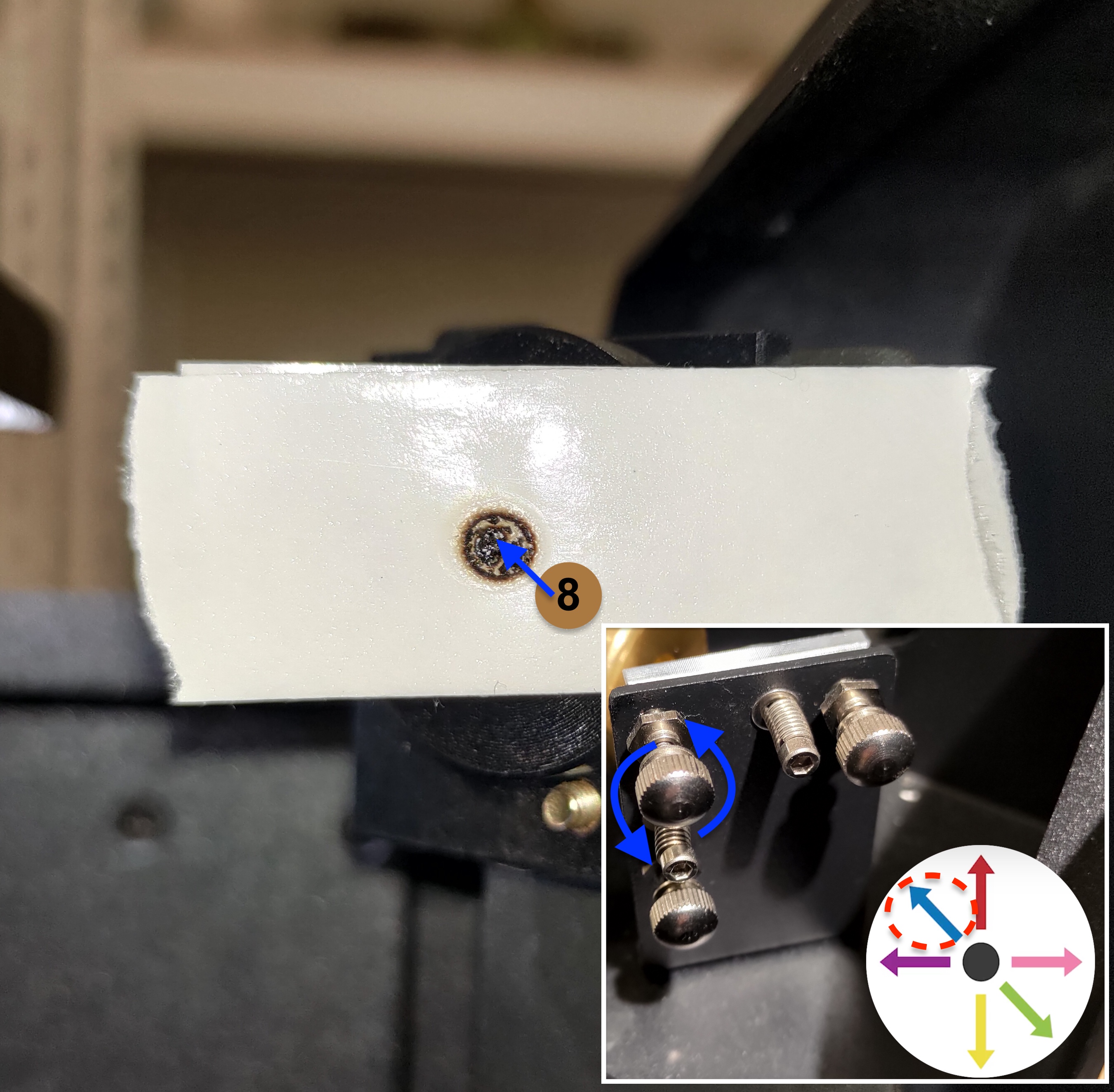

Kohta #8:
Toisen pisteen on mentävä vasemmalle ylös, jotta se menisi päällekkäin ensimmäisen pisteen kanssa
Oikeaa alinta ruuvia on kierrettävä myötäpäivään. Katso alla olevaa kuvaa.
Vaihe 8-4-2 - Kiristä mutteri säädön jälkeen
Ole hyvä ja kiristä mutteri ruuvin säätämisen jälkeen kääntämällä sitä myötäpäivään.
Vaihe 8-5 - Tarkista pisteen sijainti 3. peilin sisäänkäynnissä

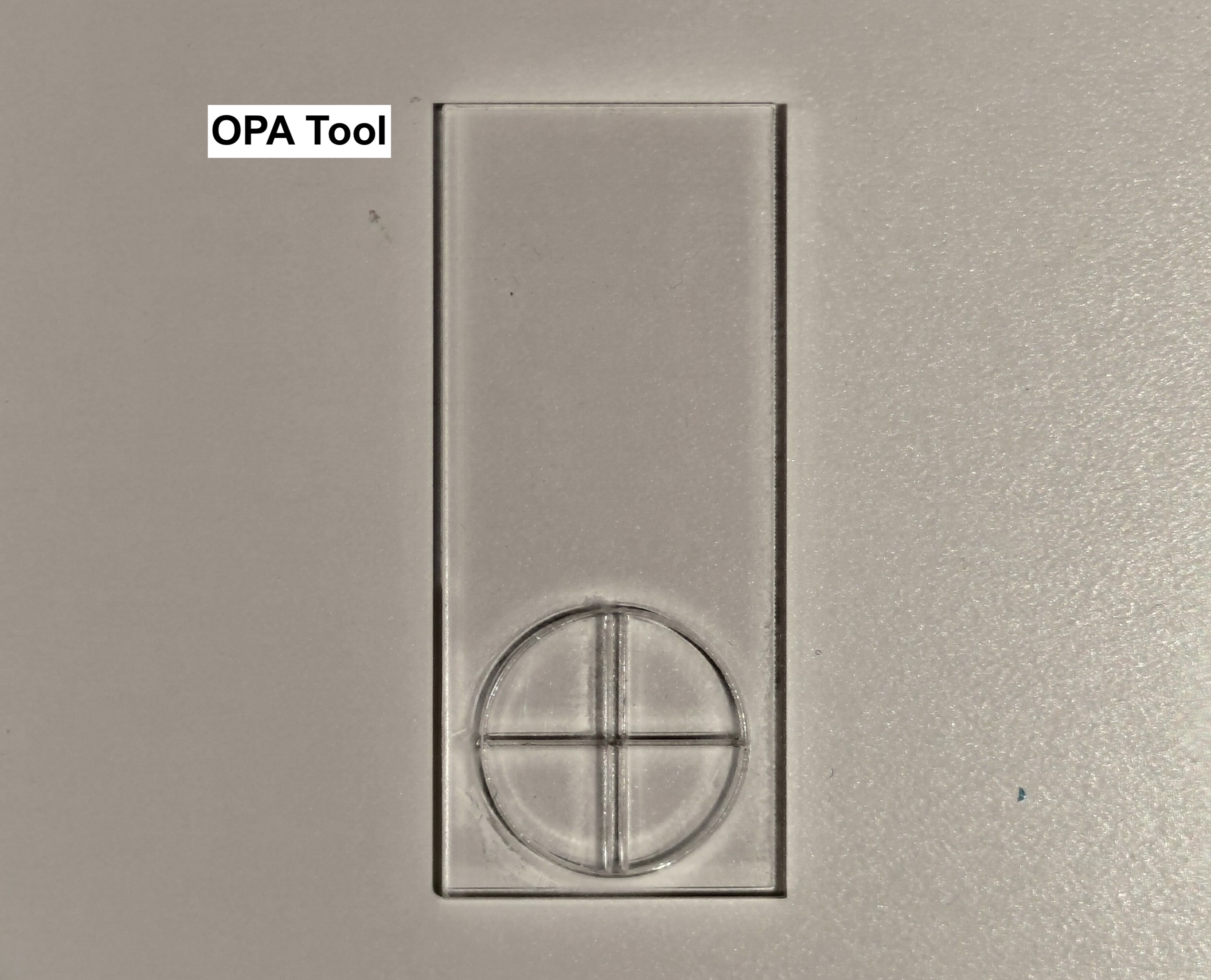

Jos reitti 2. peilistä 3. peiliin on kohdistettu, tarkista OPA-työkalulla, onko piste 3. peilin sisäänkäynnin keskellä.
Käytä linkkiä ladataksesi tiedoston ja käytä 3 mm:n läpinäkyvää akryyliä kaivertamiseen ja leikkaamiseen.

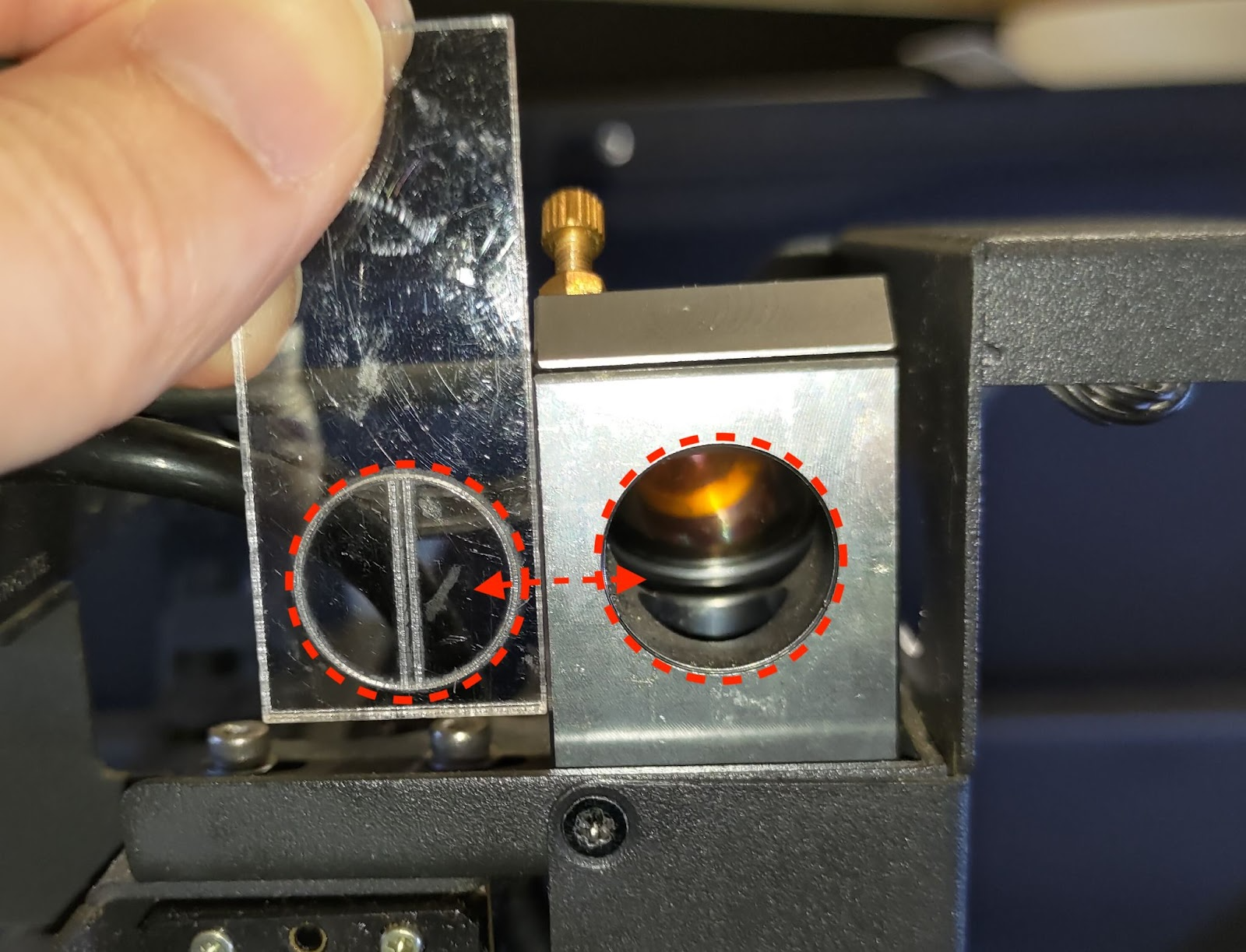

Työkalun ympyrä vastaa sisäänkäyntiä alla olevan kuvan mukaisesti.
Jos koneesi ei pysty leikkaamaan mitään aluetta alustasta, sinun on tehtävä väliaikainen työkalu.
Käytä läpinäkyvää teippiä ja taita se niin, että tahmea osa jää sisäpuolelle.

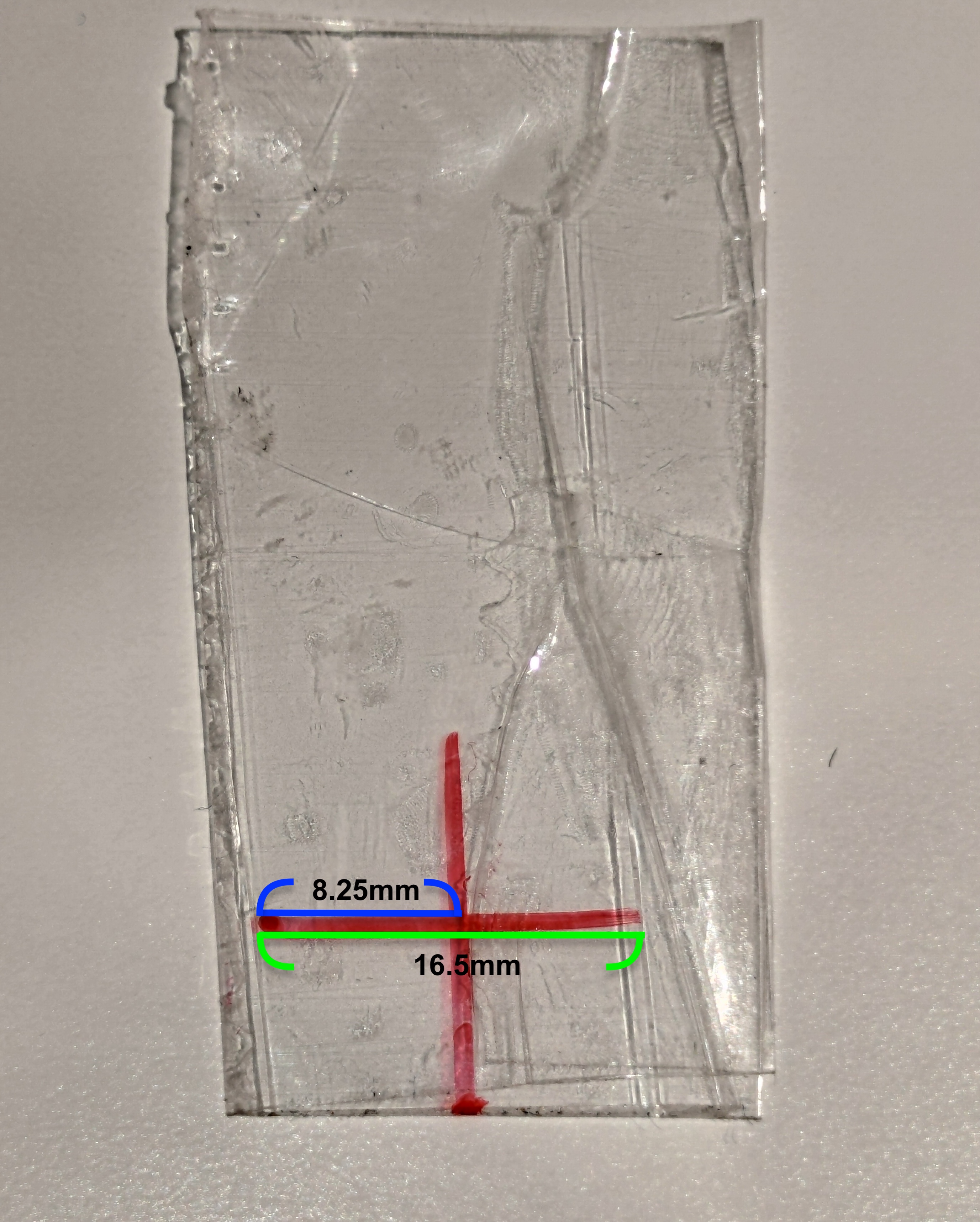

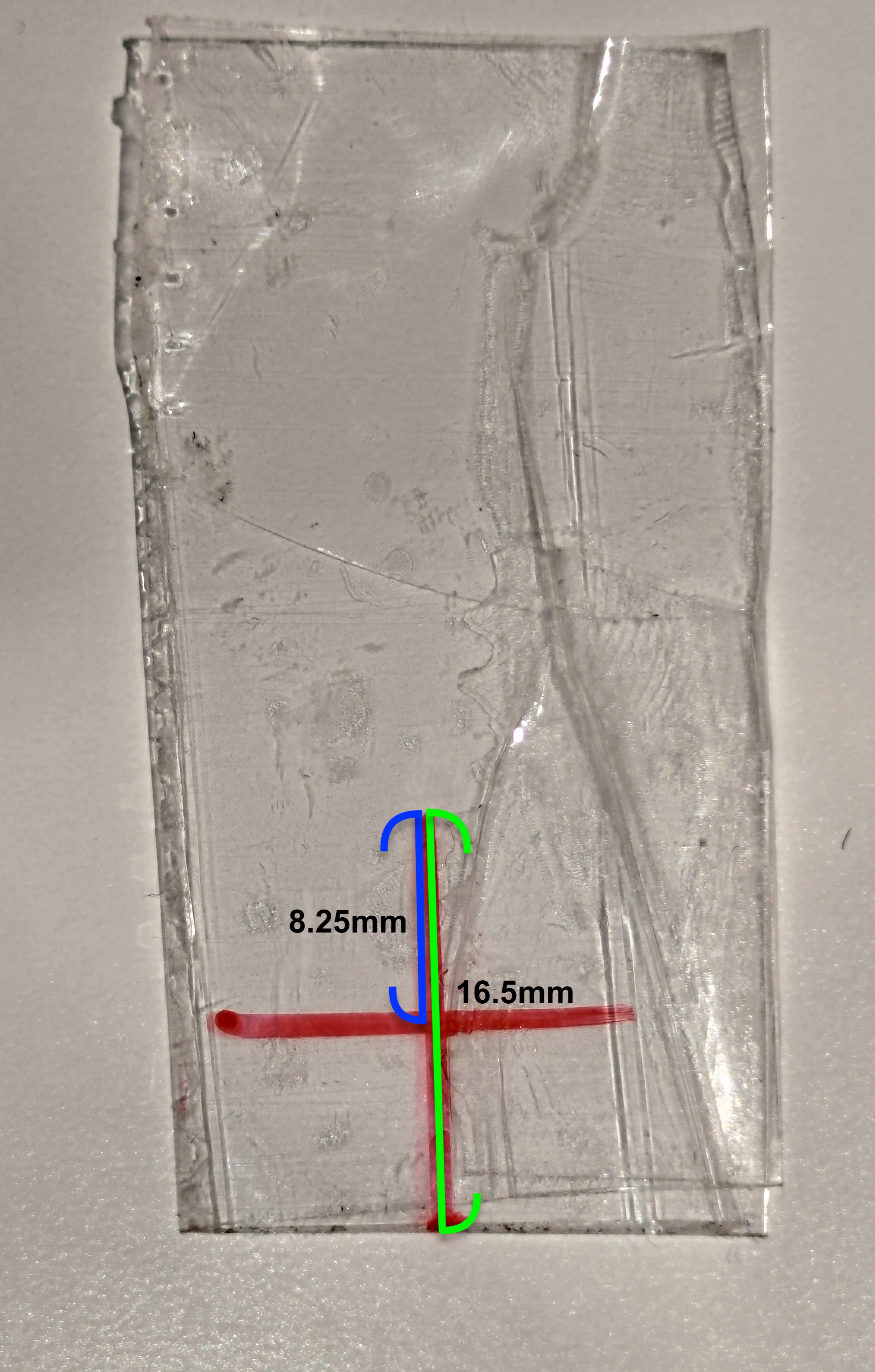

Piirrä kaksi viivaa alla olevien kuvien mukaisesti:
Teipissä olevien viivojen keskikohta on pyöreän sisäänkäynnin keskikohta.

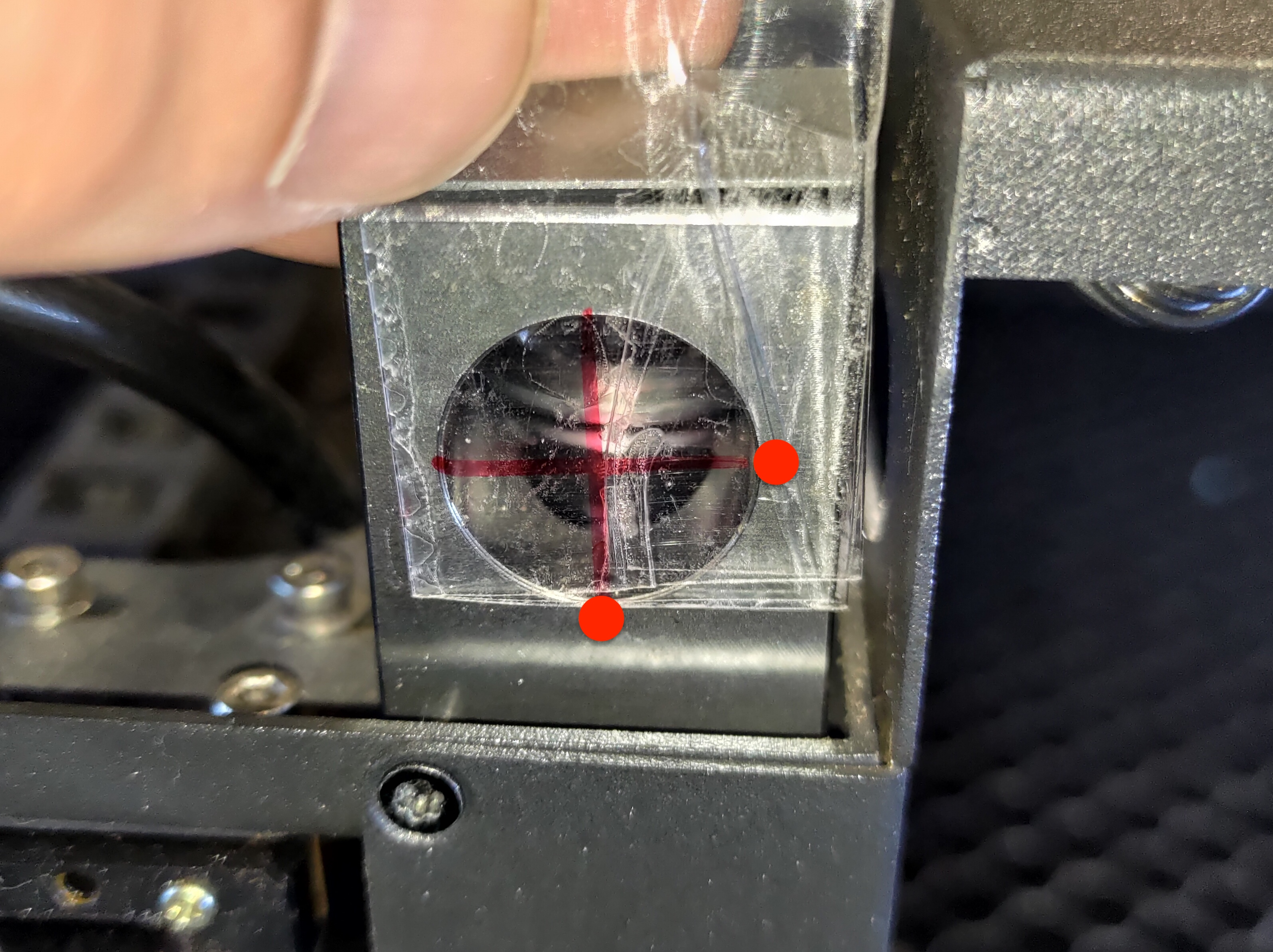

(Suosittelemme merkitsemään kaksi merkkiä alla olevan kuvan punaisten pisteiden mukaisesti teipin viivojen kohdistamiseksi.)
Vaihe 8-5-1 - Luo piste

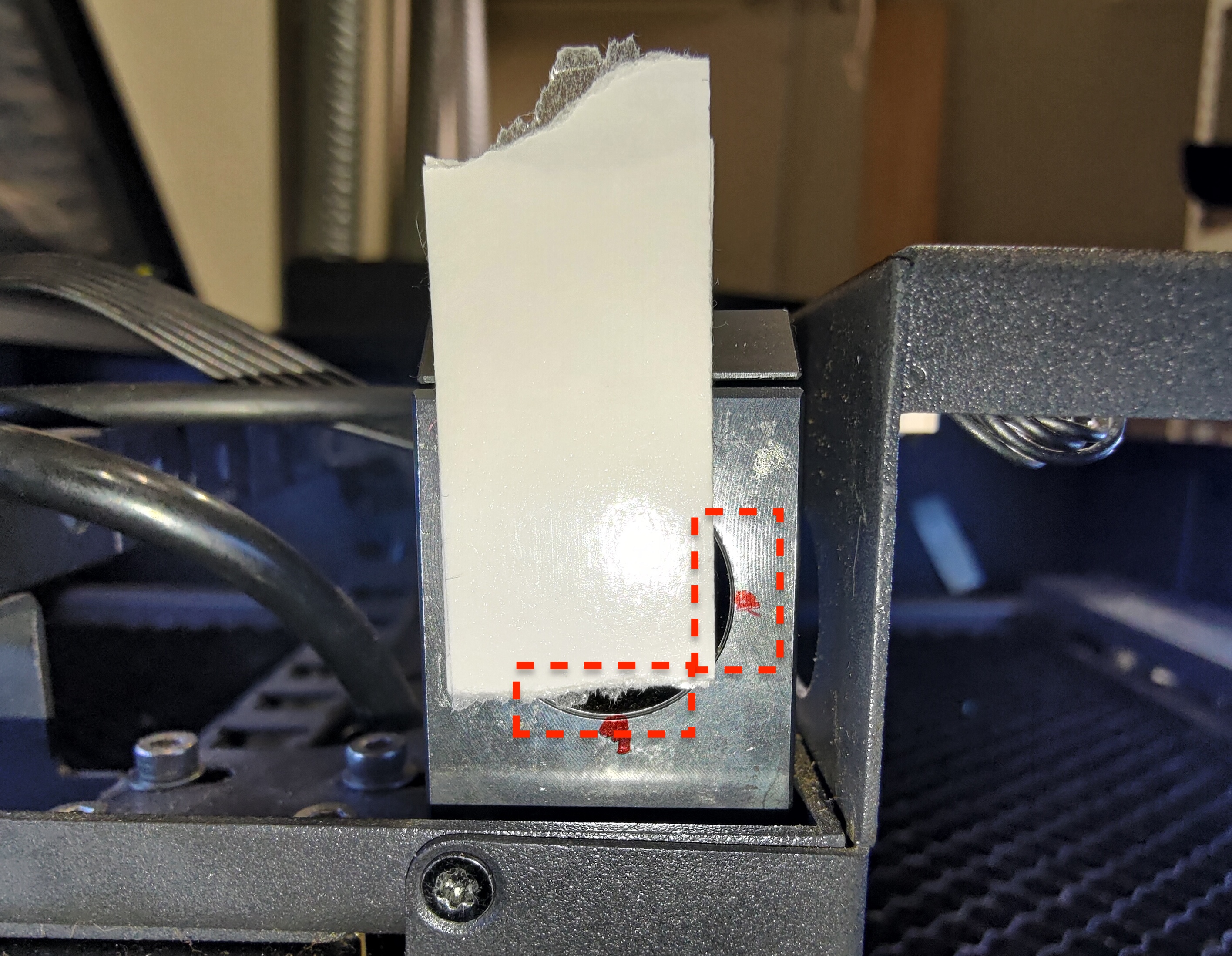

Aseta 2-kerroksinen teippi 3. peilin sisäänkäynnin päälle.
Älä peitä ympyrää (sisäänkäyntiä) kokonaan, jätä hieman näkyviin OPA-työkalun asennon kohdistamista varten.

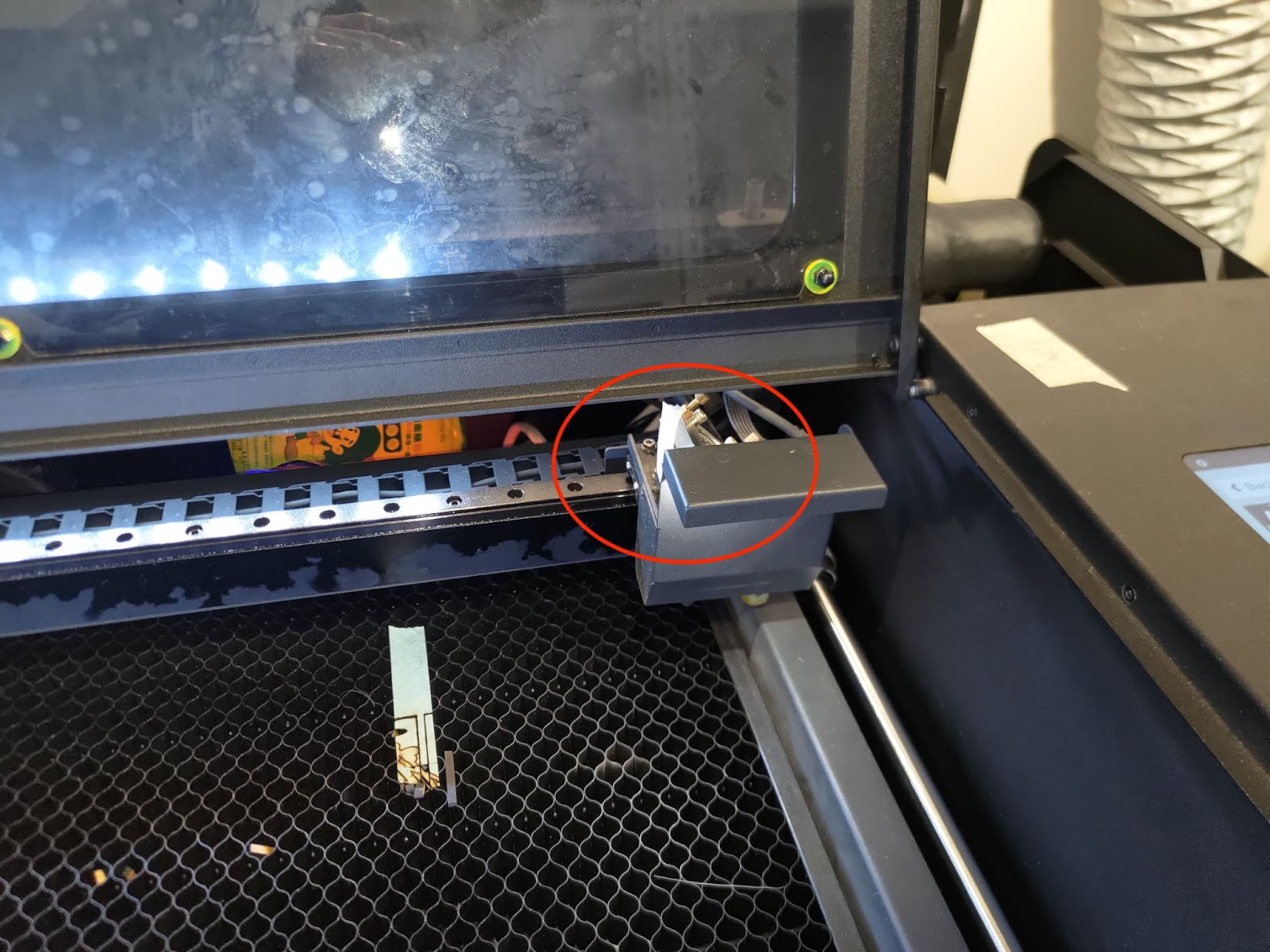

Siirrä pää alustan keskelle ja tee 5 pulssia.
Vaihe 8-5-2 - Tarkista pystysuora linja työkalulla

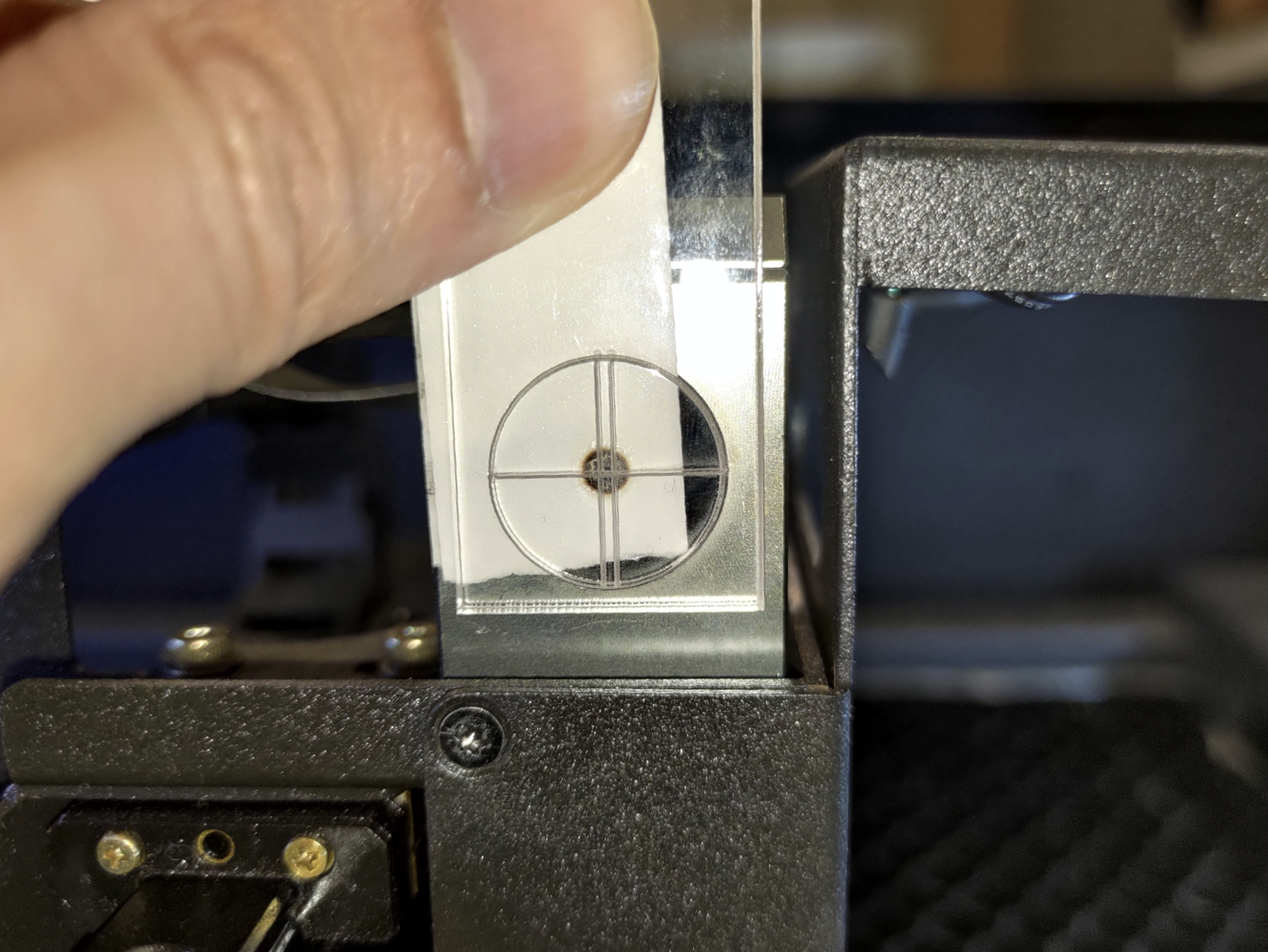

Tarkista työkalun avulla, onko piste keskellä pystysuunnassa.

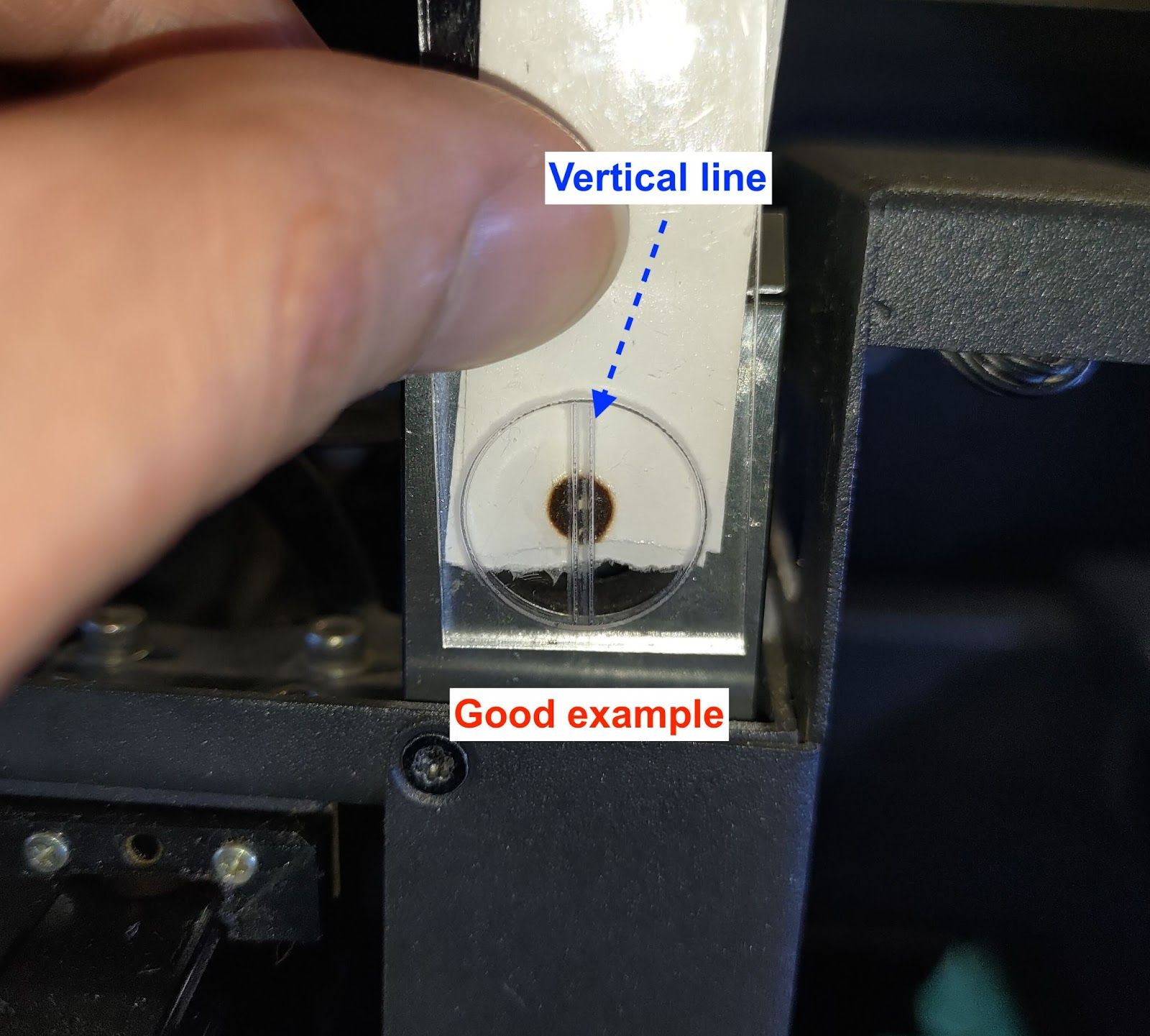

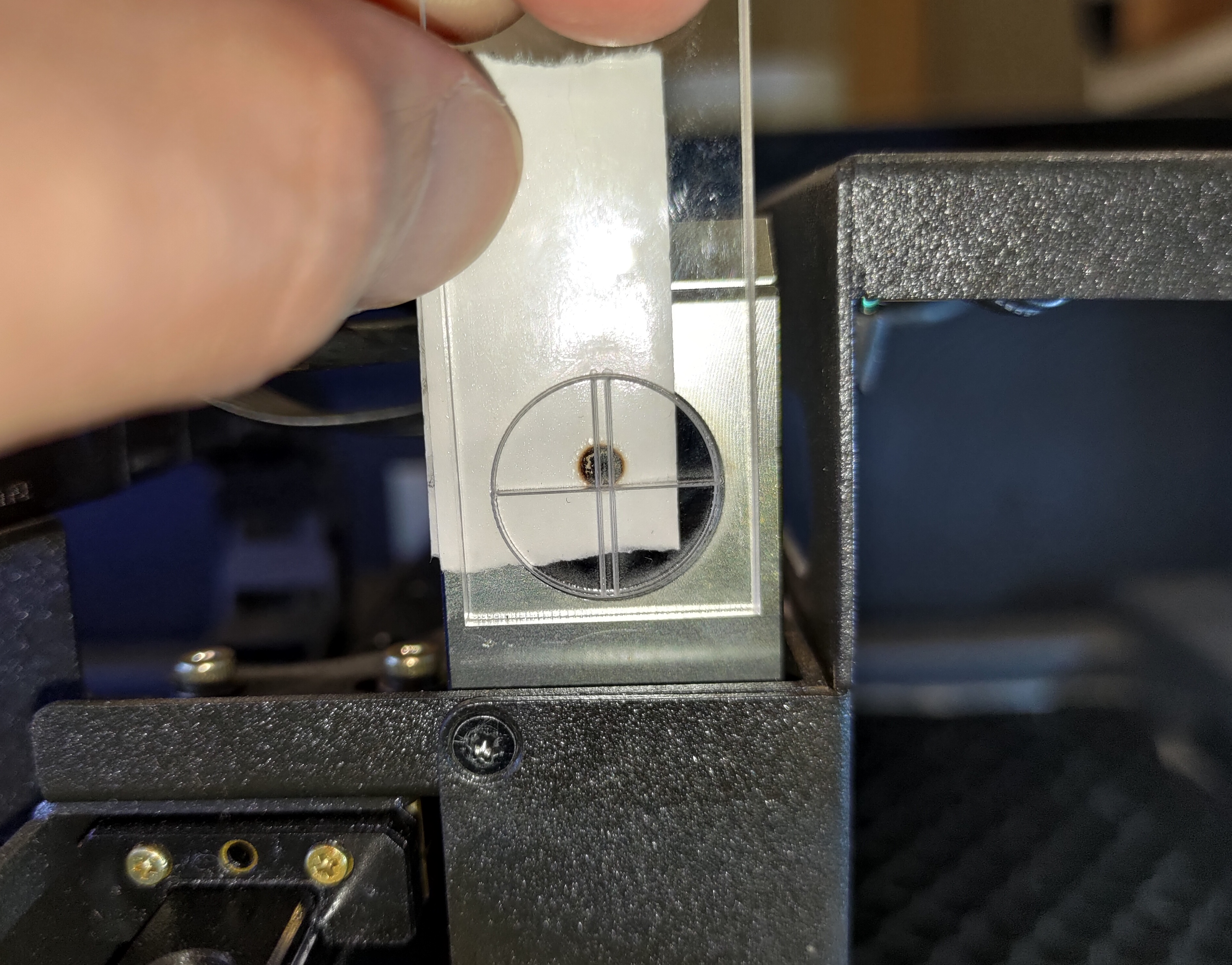

Akryylityökalulle:

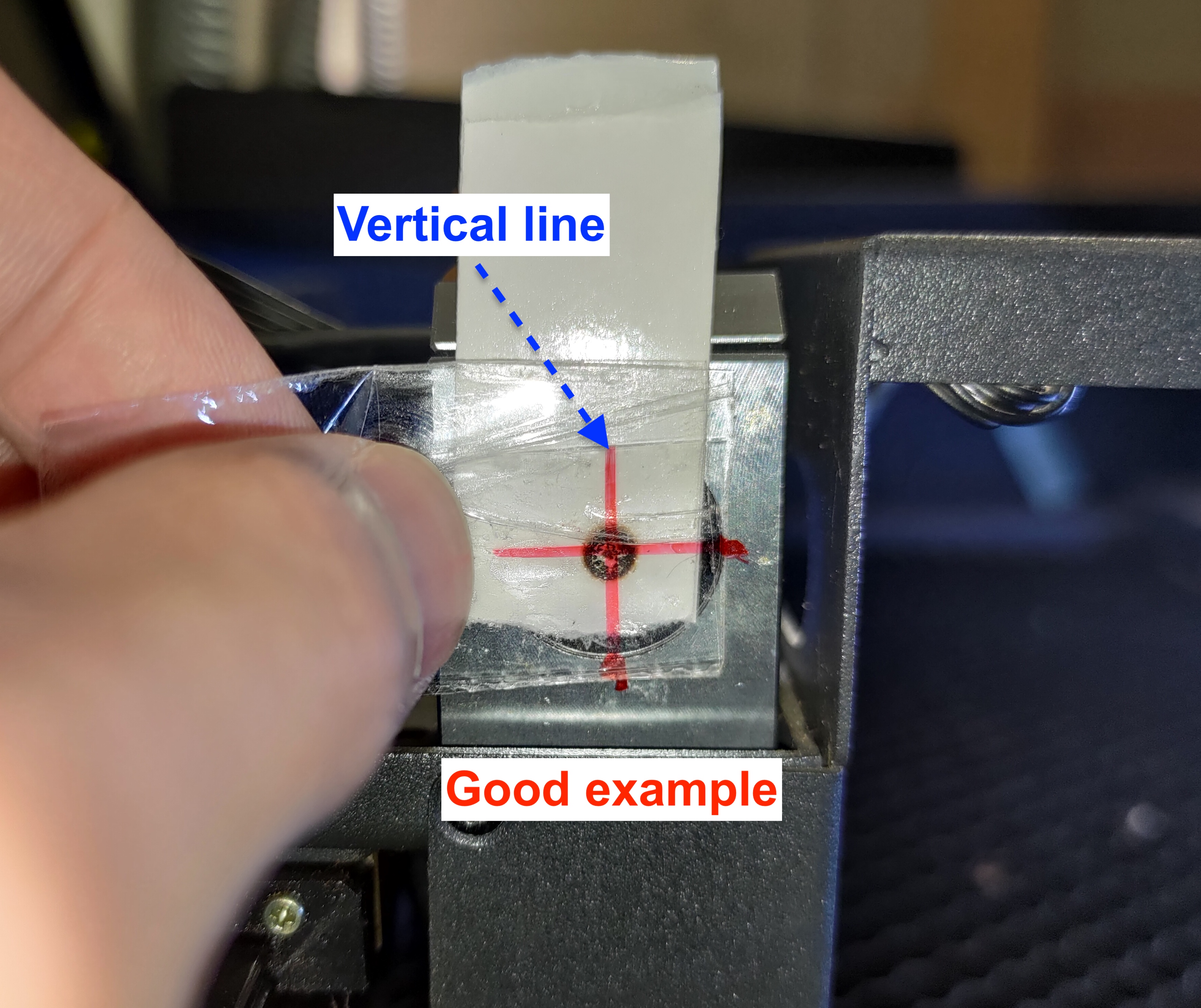

Teippityökalulle:
Jos pisteesi ei ole keskellä, katso video ohjeet laserpään asennon säätämisestä. Pään siirtämisen jälkeen on suoritettava kameran kalibrointi .

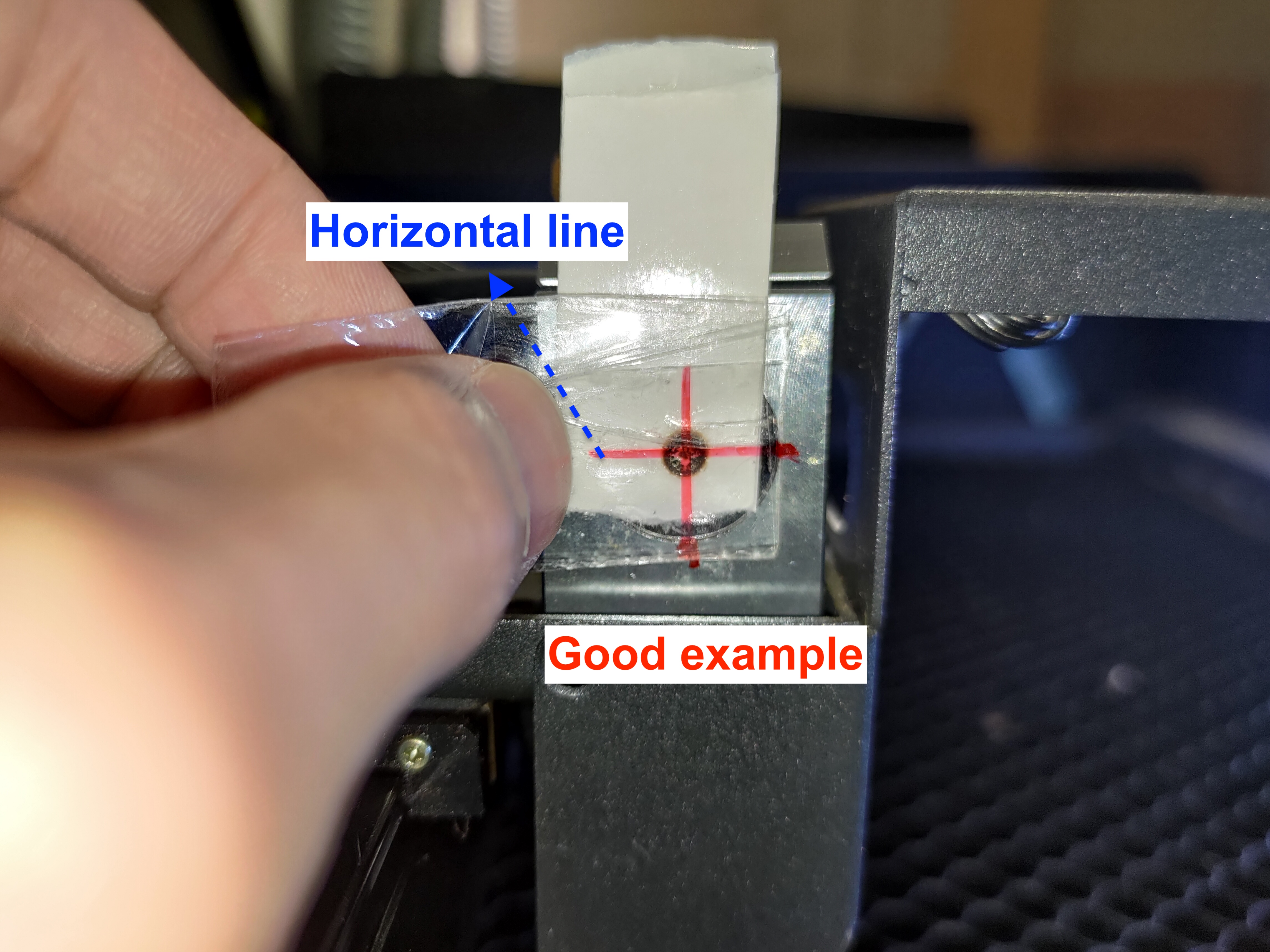

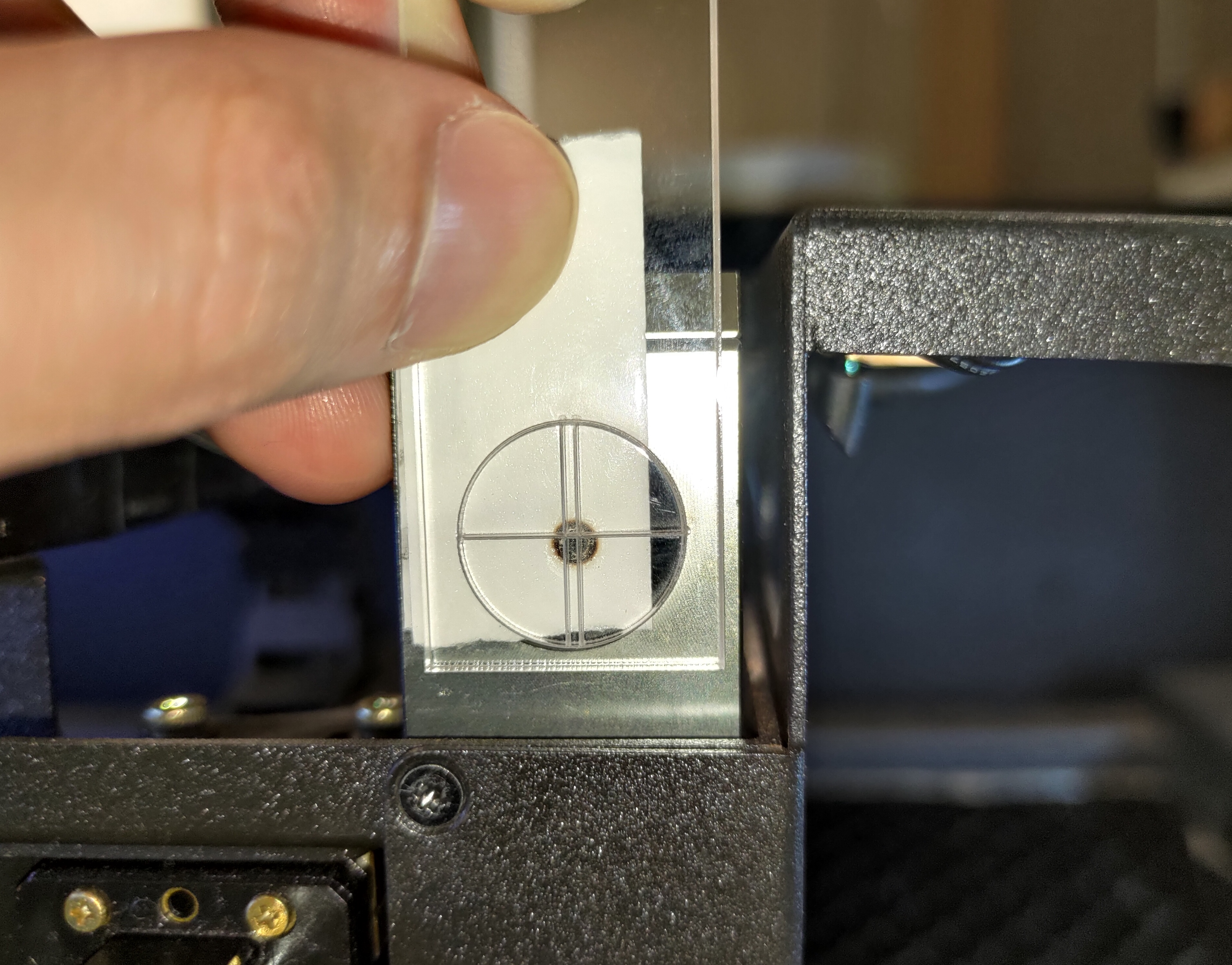

Vaihe 8-5-3 - Tarkista vaakasuora linja työkalulla
Kun olet tarkistanut pystysuoran linjan, tarkista työkalulla vaakasuora linja siten, että piste on keskellä tai hieman linjan yläpuolella.

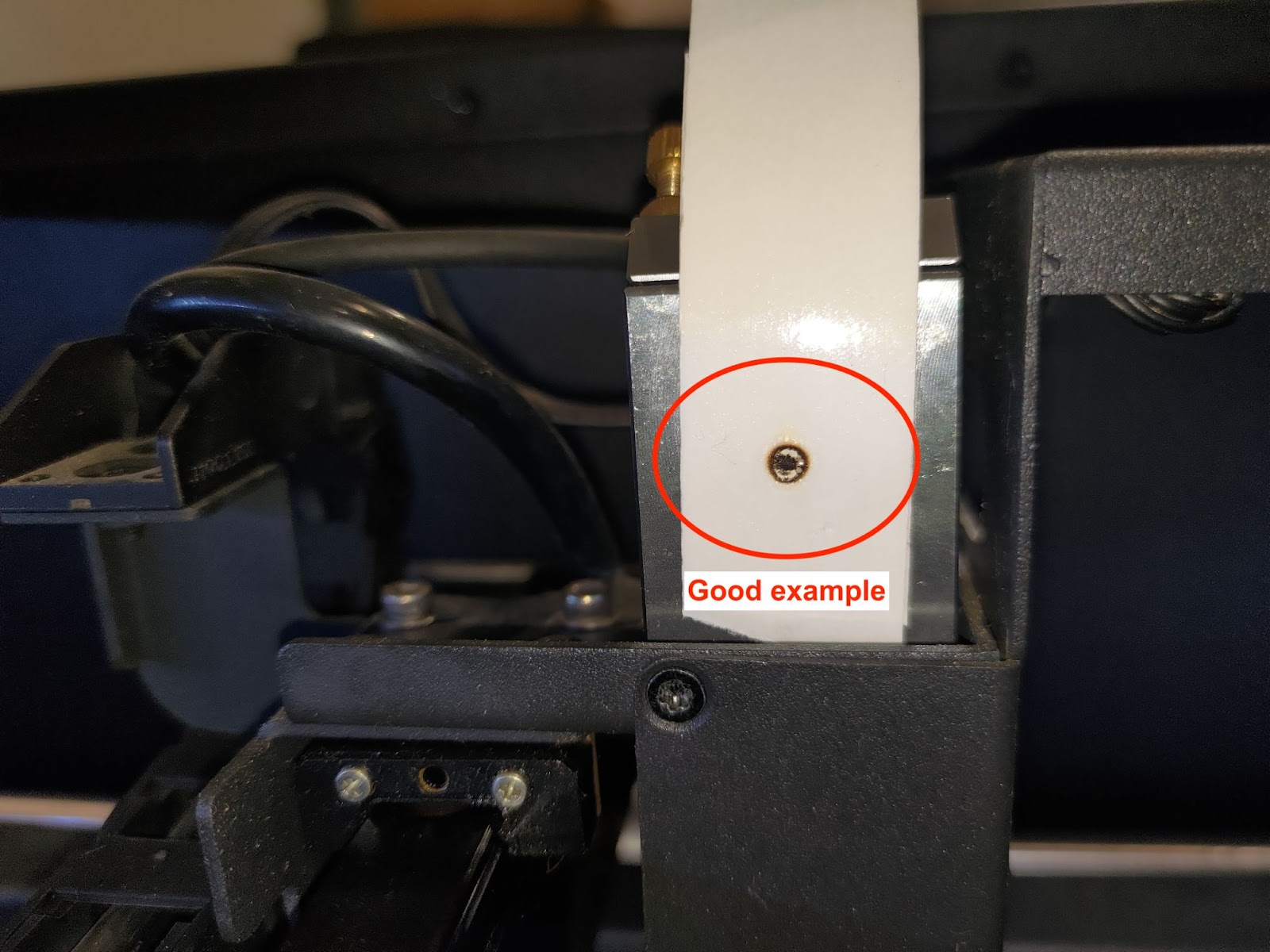

Akryylityökalu - Täydellinen esimerkki:
Akryylityökalu - Hyväksyttävä esimerkki:

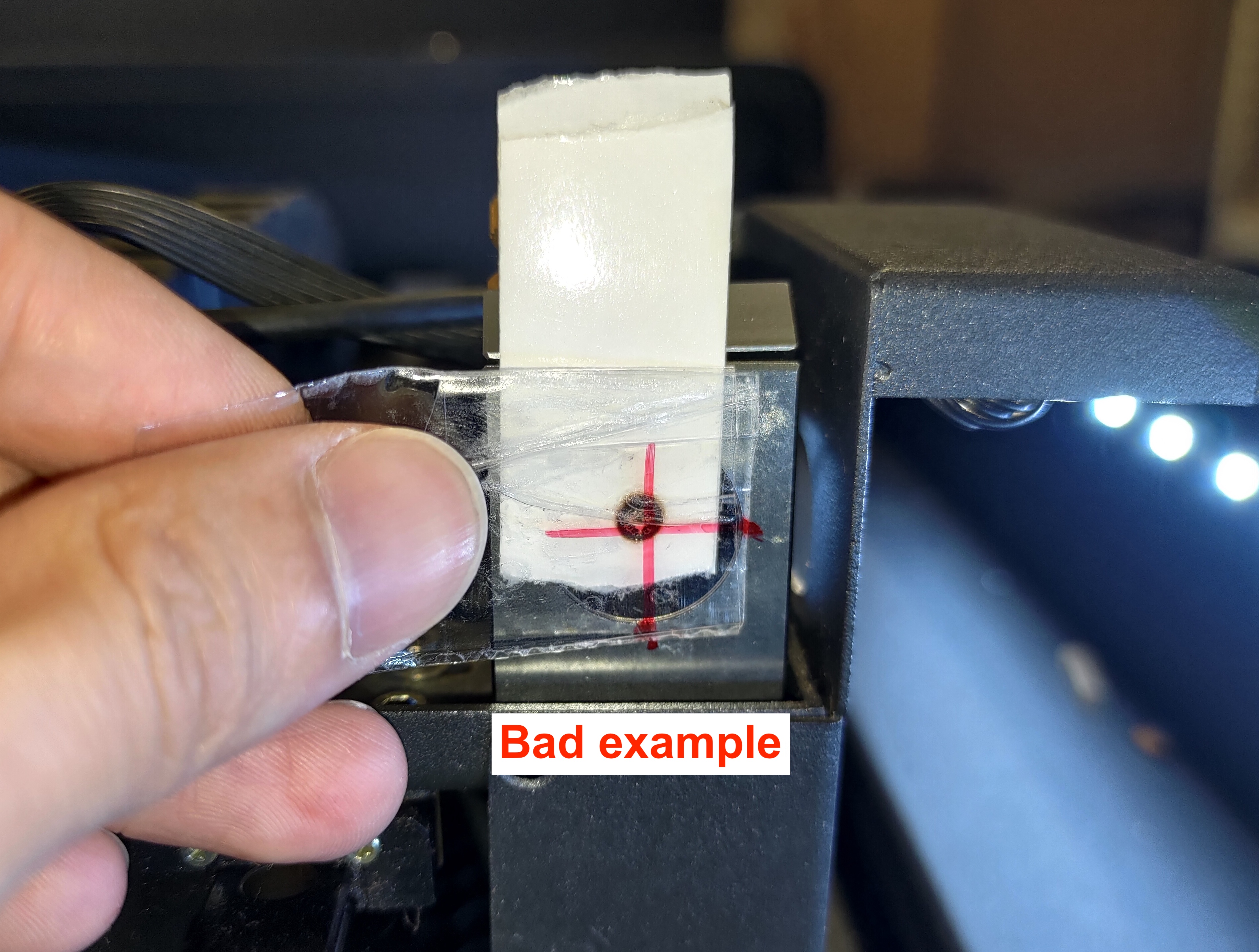

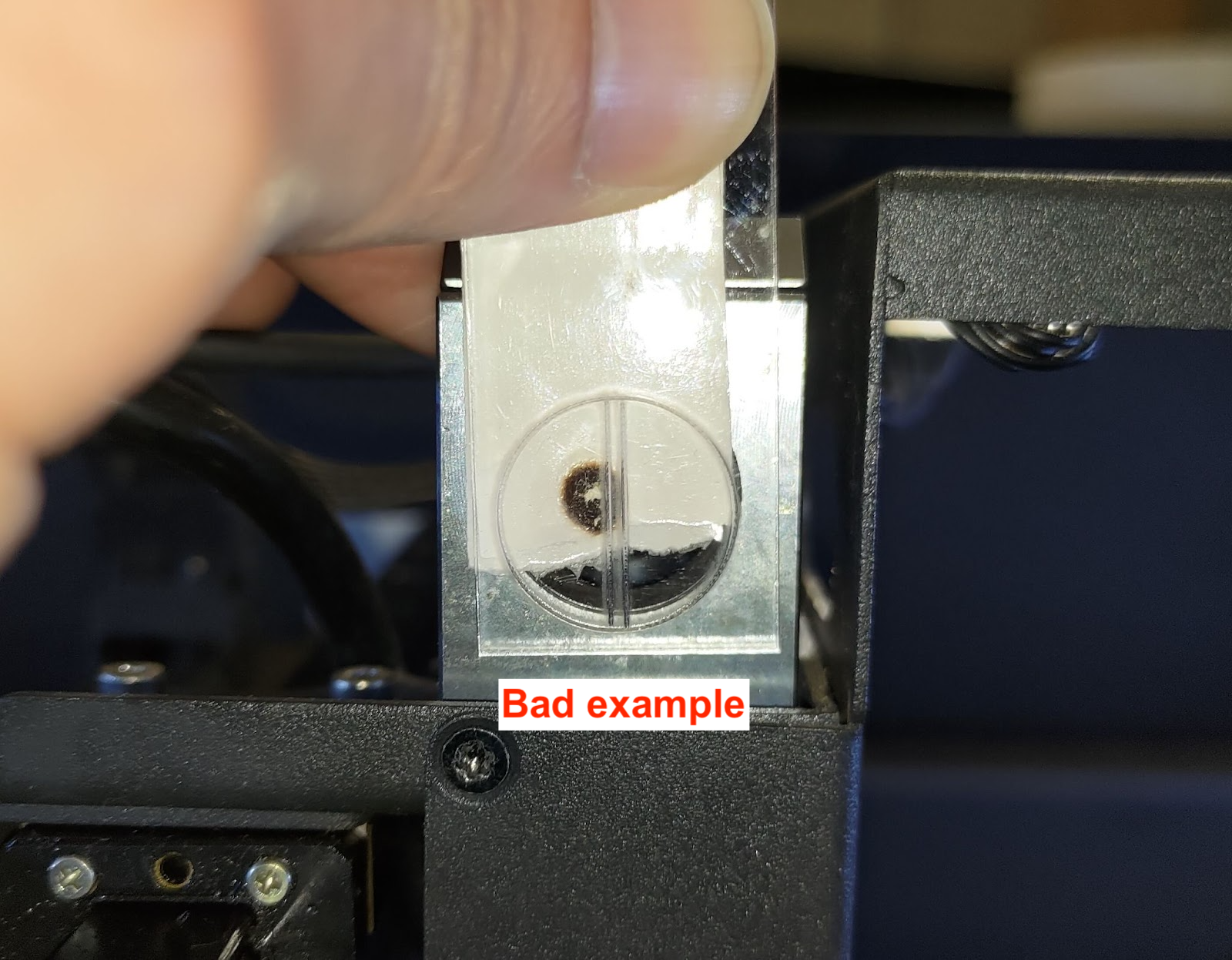

Akryylityökalu - Huono esimerkki:

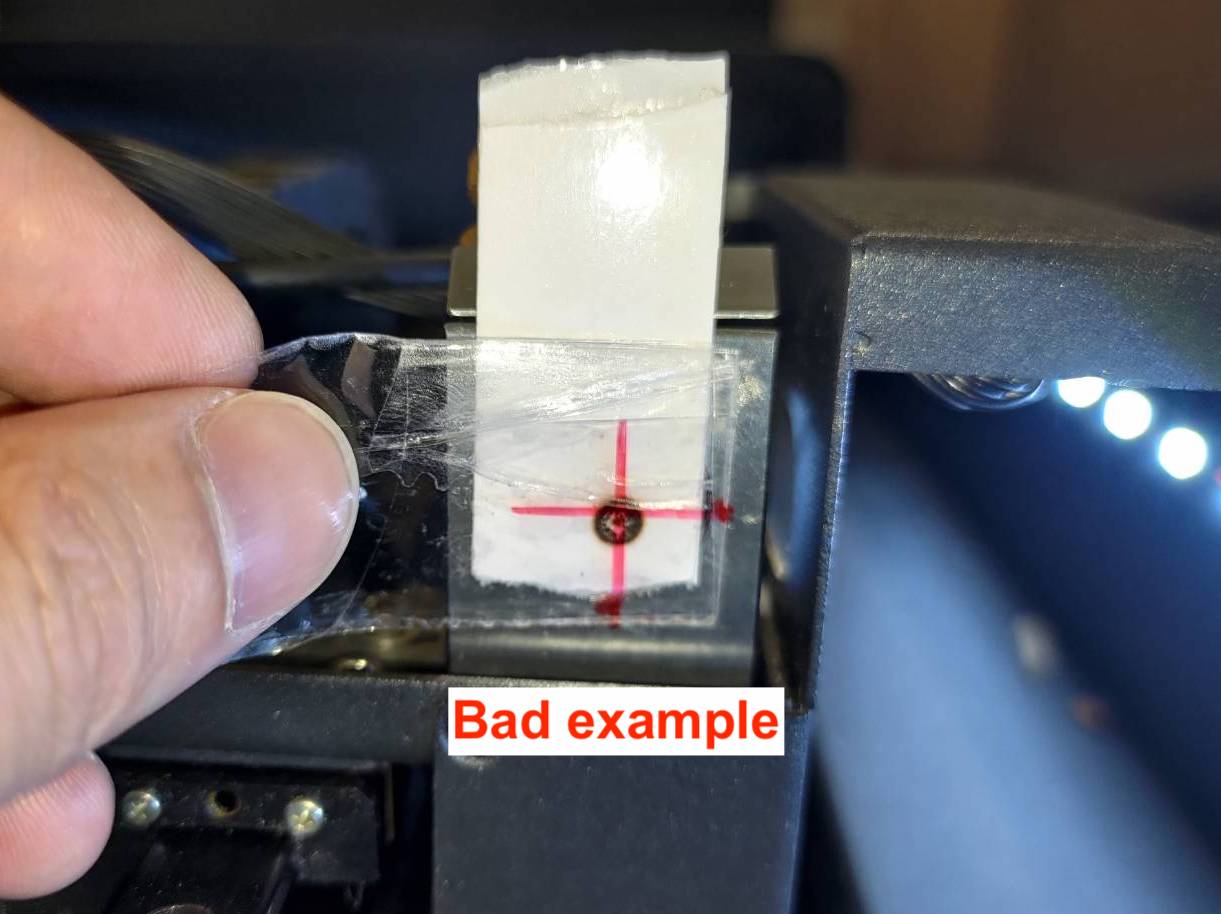

Teippityökalulle:
Jos pisteesi on vaakasuoran viivan alapuolella, ota yhteyttä paikalliseen jälleenmyyjään ja ilmoita, että pisteesi on vaakasuoran viivan alapuolella.
Vaihe 8-6 - Kerää 3. peilin teippi
Aseta kaksikerroksinen teippi 3. peiliin ja siirrä pää keskivasempaan asentoon.
Tee 3 pulssia luodaksesi ensimmäisen pisteen.
Pidä sama teippi 3. peilissä ja siirrä pää keskioikeaan asentoon.
Tee 3 pulssia luodaksesi toisen pisteen.
Irrota teippi 3. peilistä ja laita se paperille.

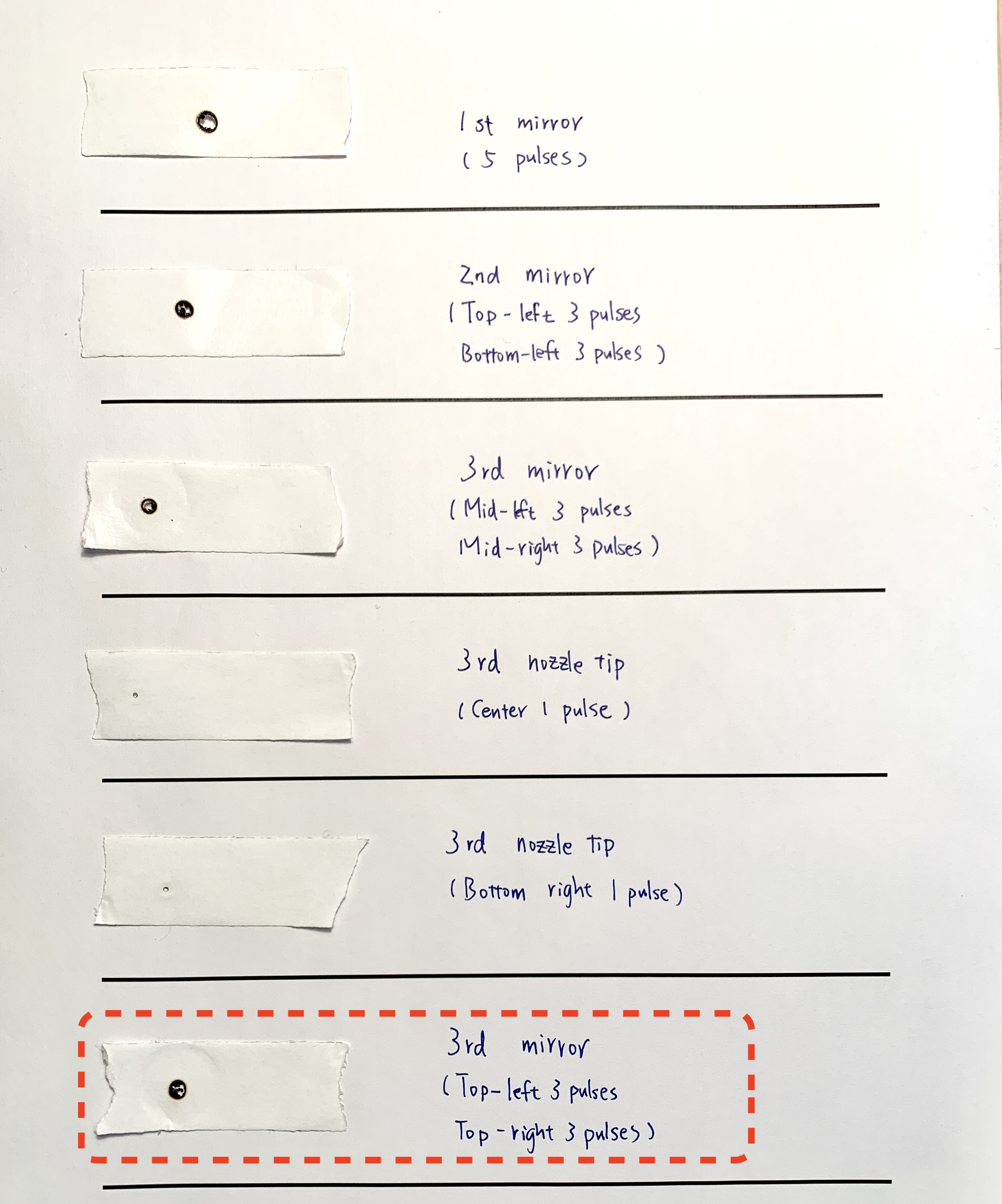

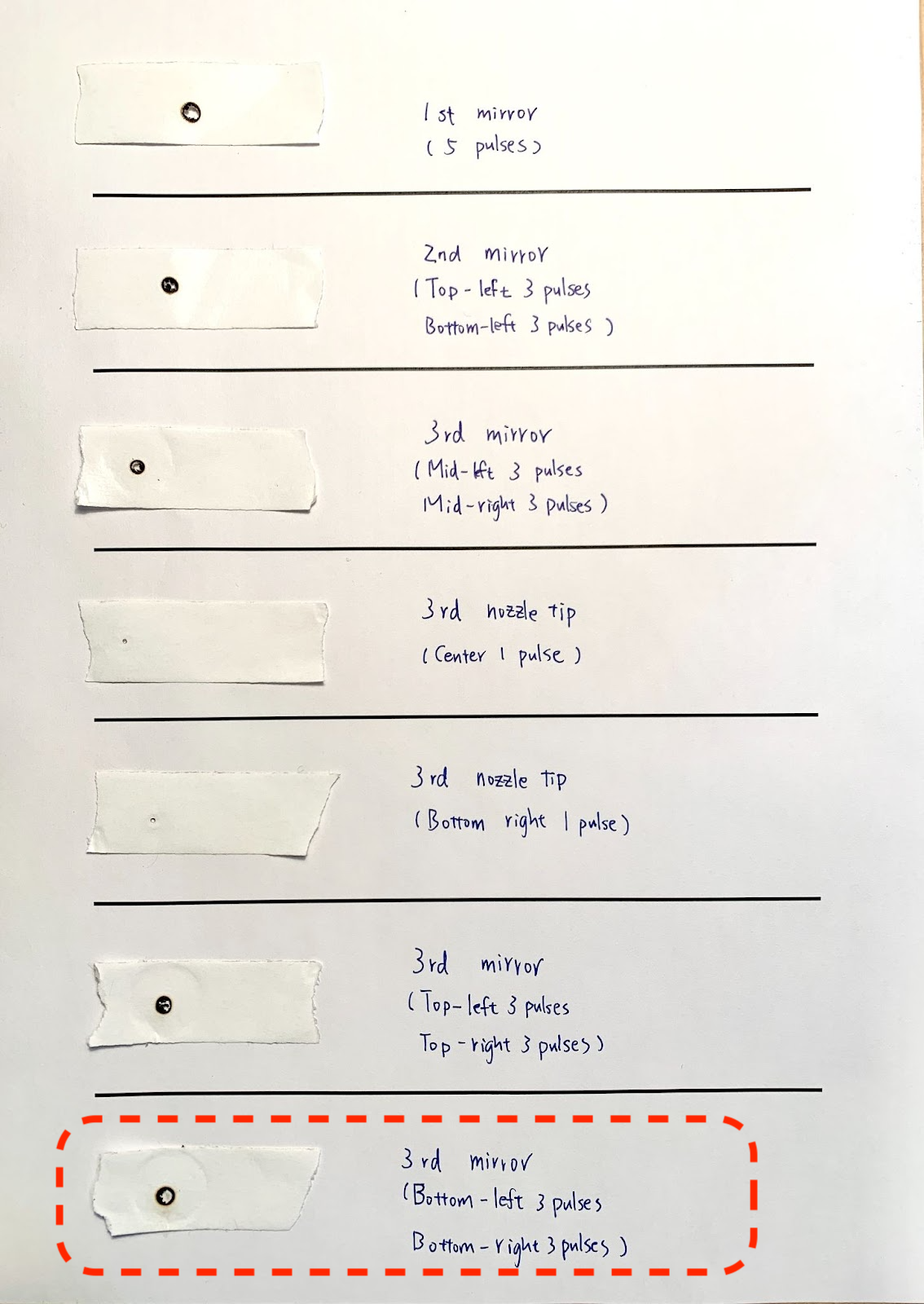

Kirjoita muistiin sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Vaihe 9 - Tarkista säteen kulku 3. peilistä suuttimen kärkeen
Tarkistettavia kohtia on kaksi.
Ensimmäinen on työtason keskellä.
Vaiheen yleiskatsaus:
Toinen on työtason oikeassa alakulmassa:
Vaiheen yleiskatsaus:

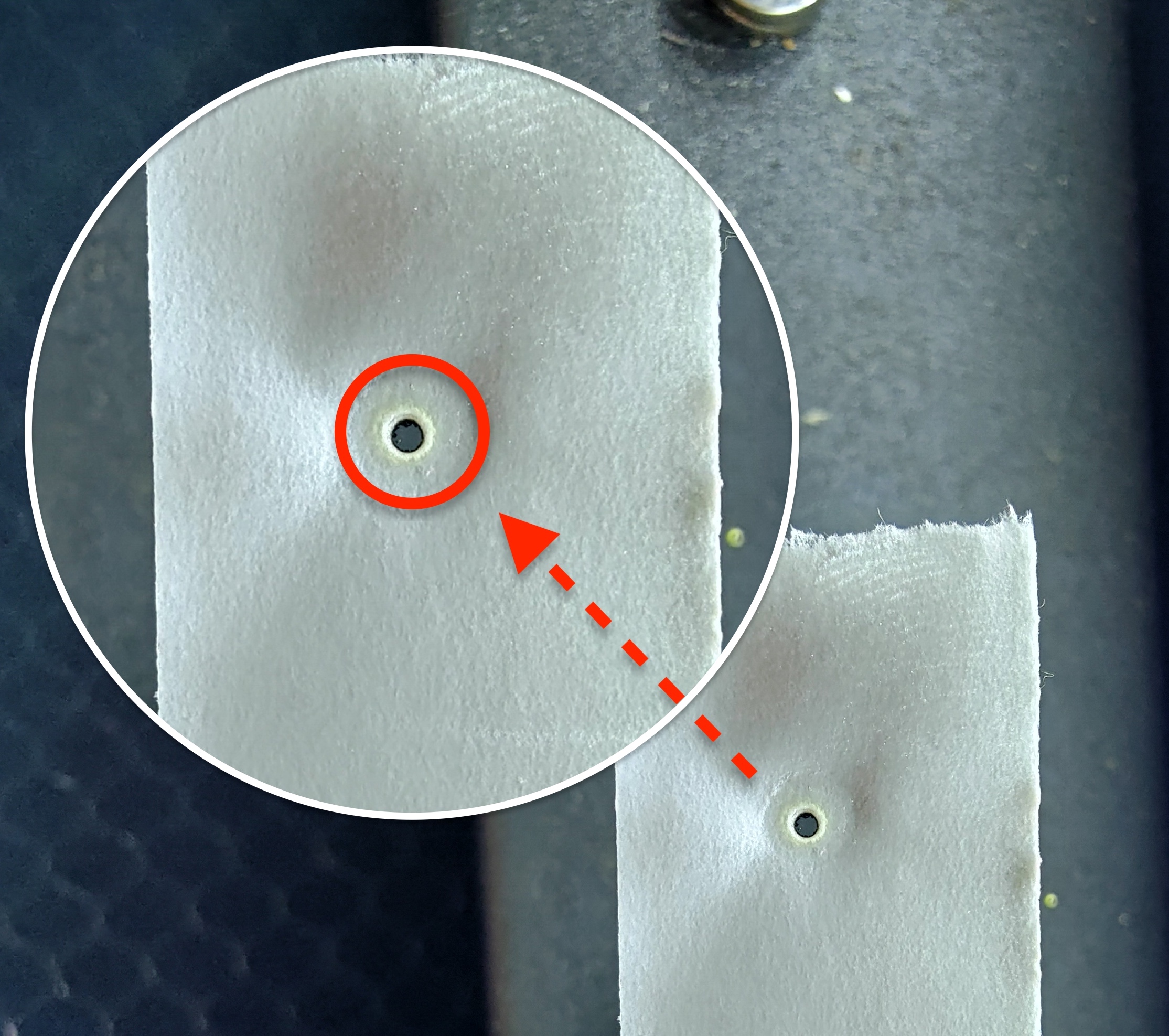

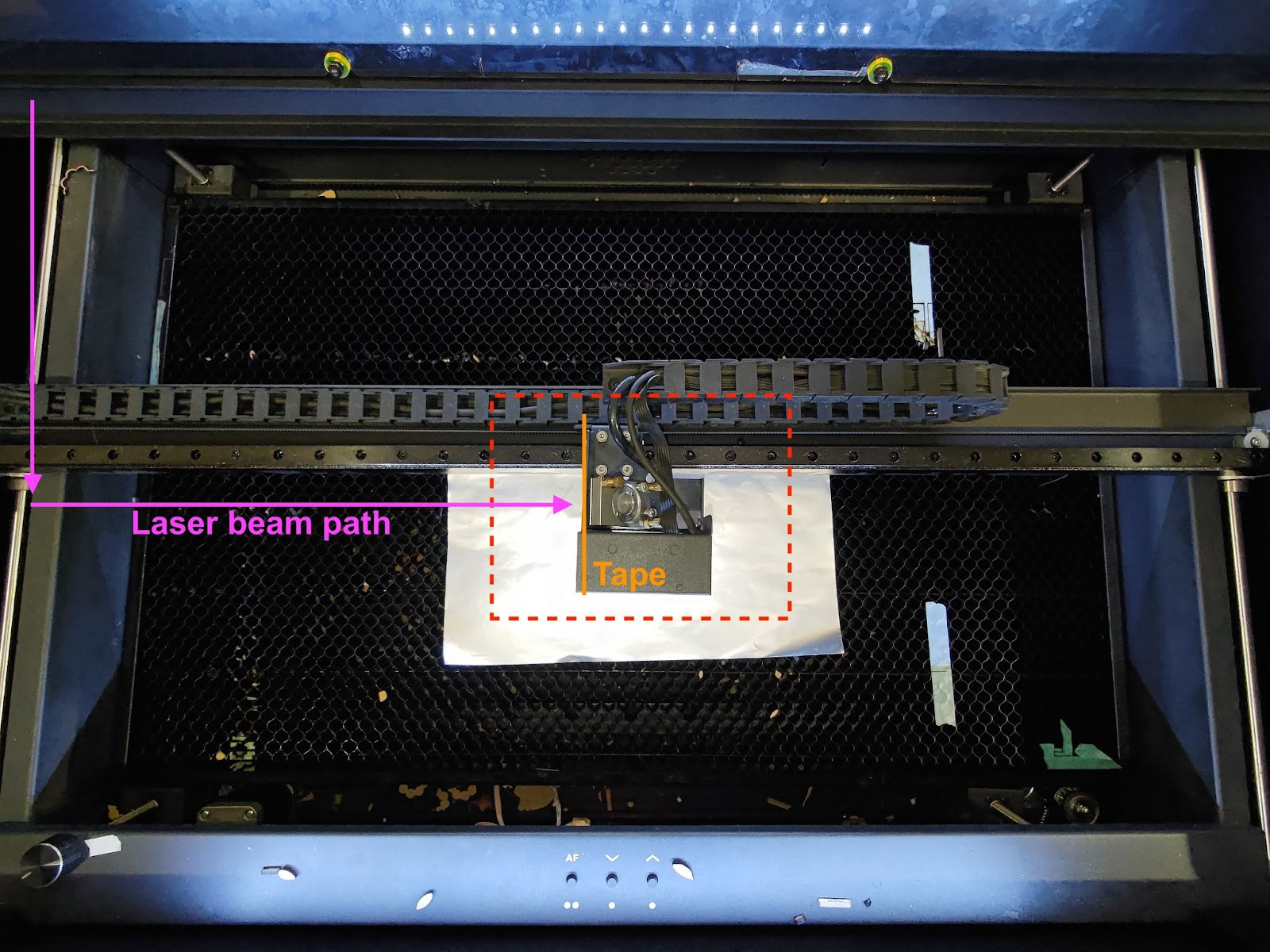

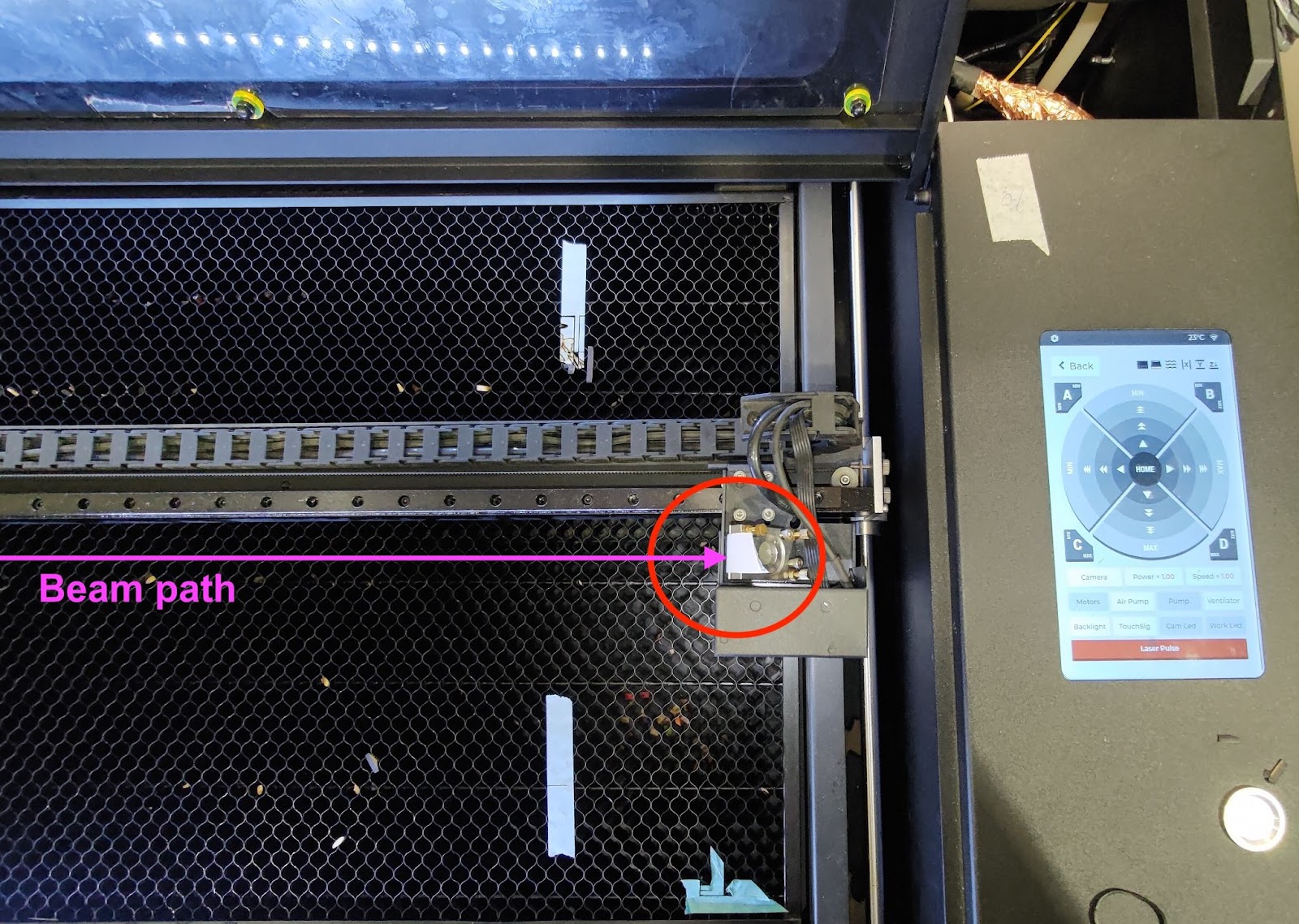

Vaihe 9-1 - Tarkista Z-akselin reitti työtason keskellä

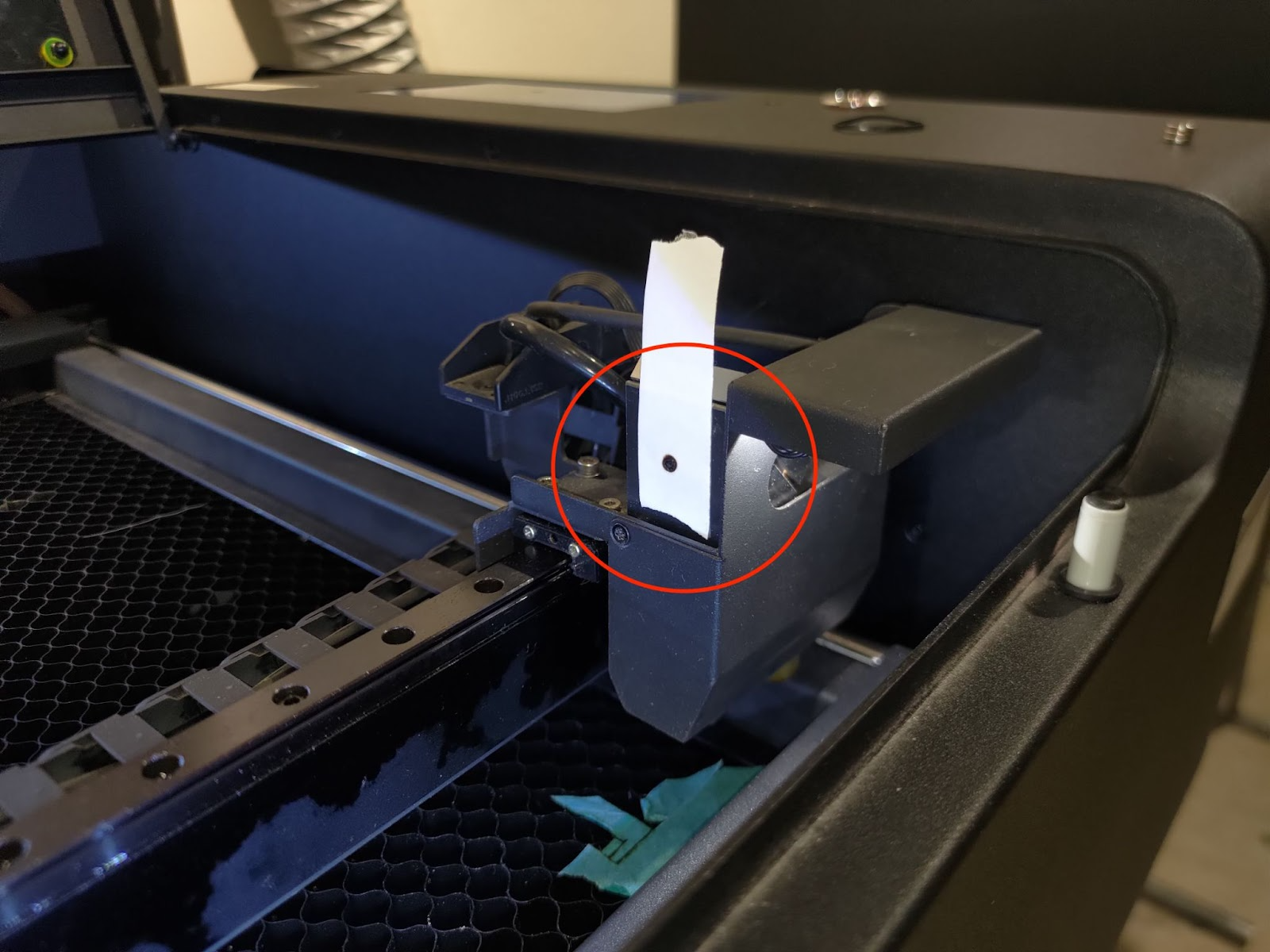

Aseta yksikerroksinen teippi suuttimen kärkeen ja siirrä laserpää työtason keskelle, sitten tee yksi pulssi.
Irrota teippi ja tarkista, onko piste pyöreä.
Hyvä esimerkki:
Huonoja esimerkkejä:
- Jos pisteesi on pyöreä, siirry vaiheeseen 9-3
- Jos pisteesi ei ole pyöreä, siirry vaiheeseen 9-2 kohdistamaan optinen reitti uudelleen 3. peilistä työtasolle (Z-akseli), joka ei ole riittävän pystysuora.
- Jos et löydä teipistä pisteitä, katso ohjeet edistyneempää säätöä varten. [4-13 Optisen reitin edistynyt säätö]
Vaihe 9-2 - Säädä Z-akselin reitti työpöydän keskelle
Tässä vaiheessa opetetaan, kuinka kohdistaa pystysuora reitti 3. peilistä työpöydälle säätämällä 3. peilin ruuveja.

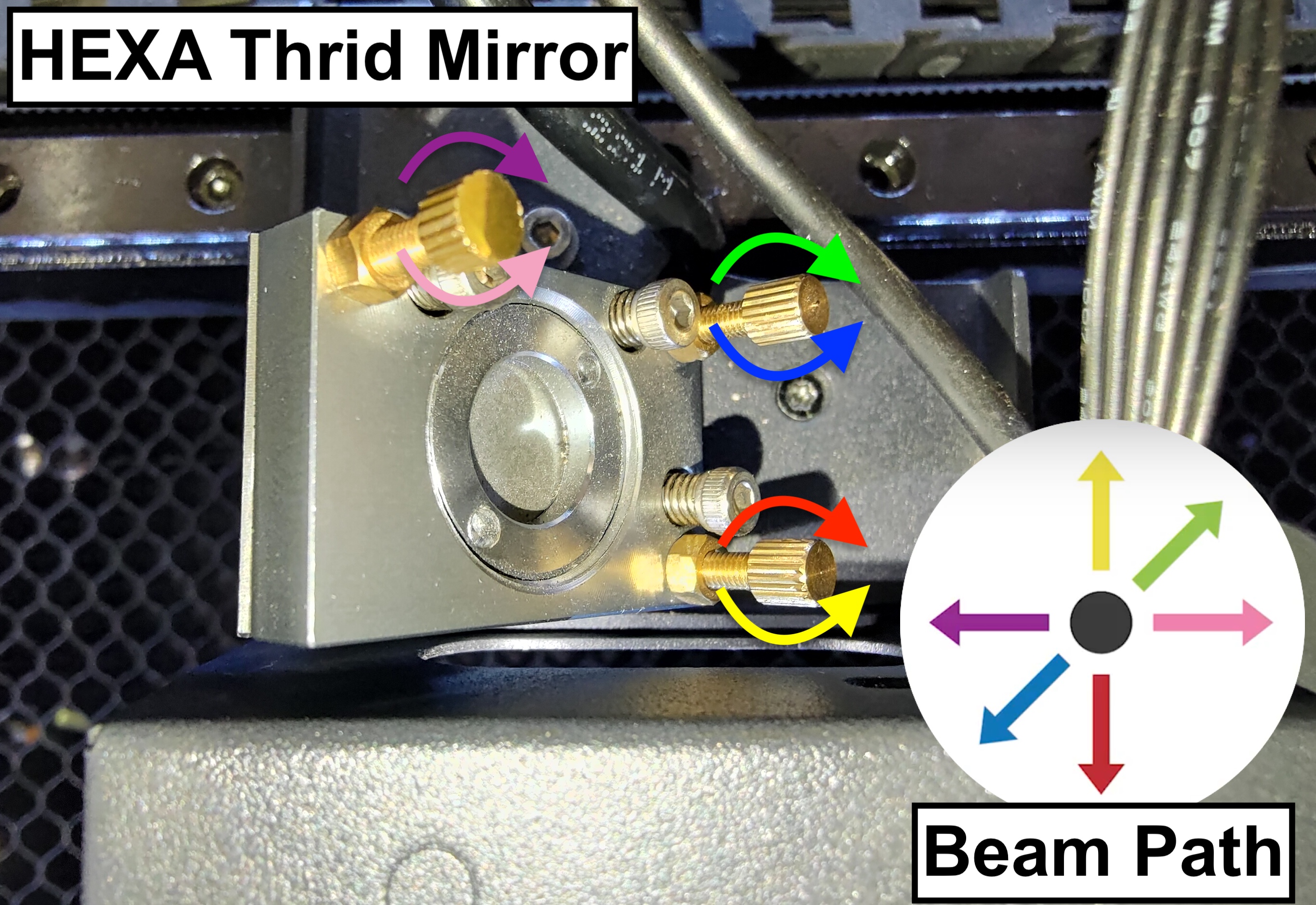

3. peilissä on kolme ruuvia, ja niiden kiertäminen myötä- tai vastapäivään muuttaa pystysuoraa sädettä, mikä tarkoittaa, että teipissä olevan pienen pisteen sijainti muuttuu.
Huomaa, että joka kerta, kun säädät ruuvia, reitti saattaa muuttua. Tarkkuuden varmistamiseksi sinun on löydettävä selkeä alue, johon teippi kiinnitetään suuttimen kärkeen. Teippiä voidaan käyttää uudelleen, kunnes kaikki selkeät alueet on käytetty.

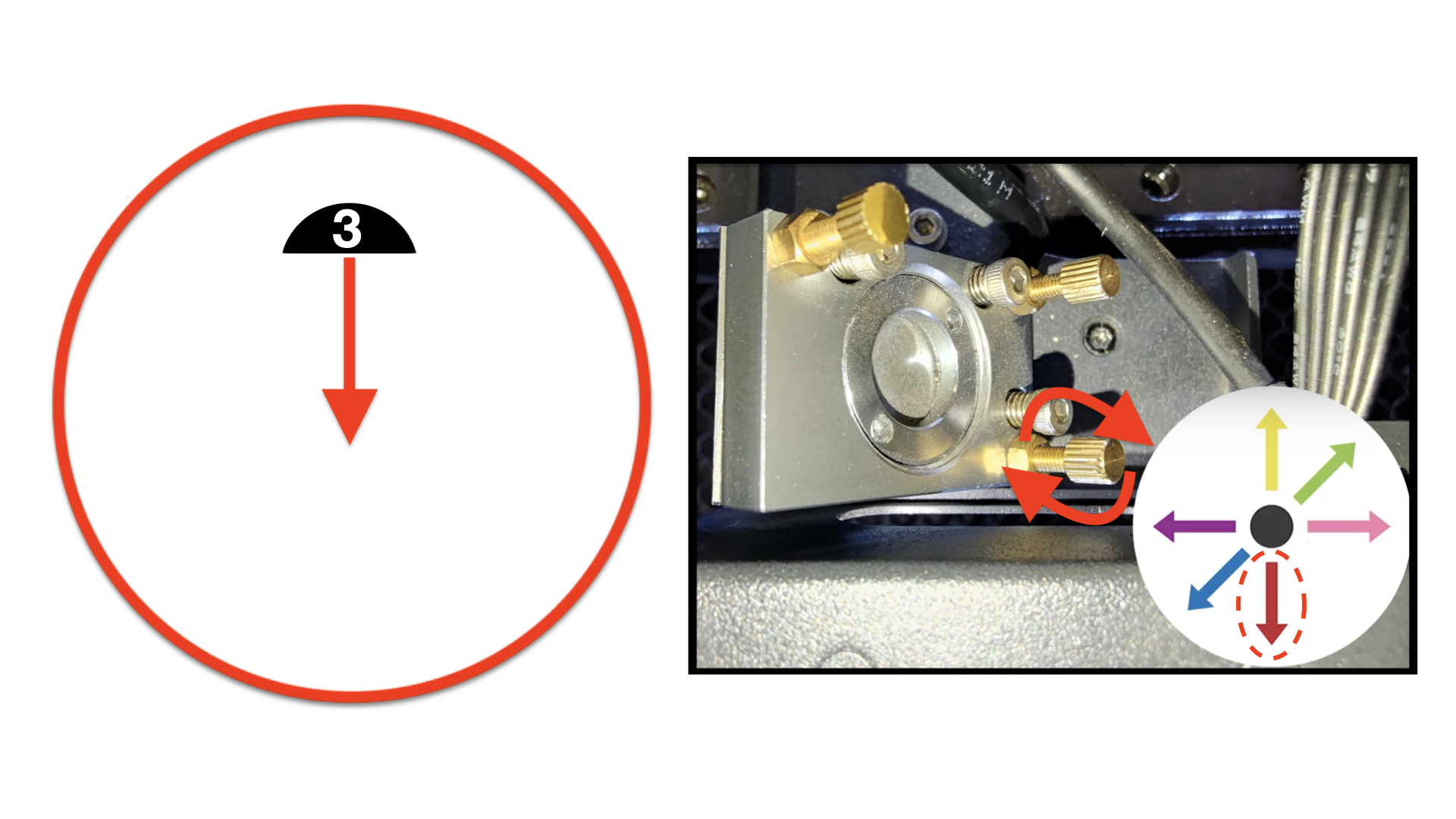

Vaihe 9-2-1 - Paikanna säädettävä ruuvi

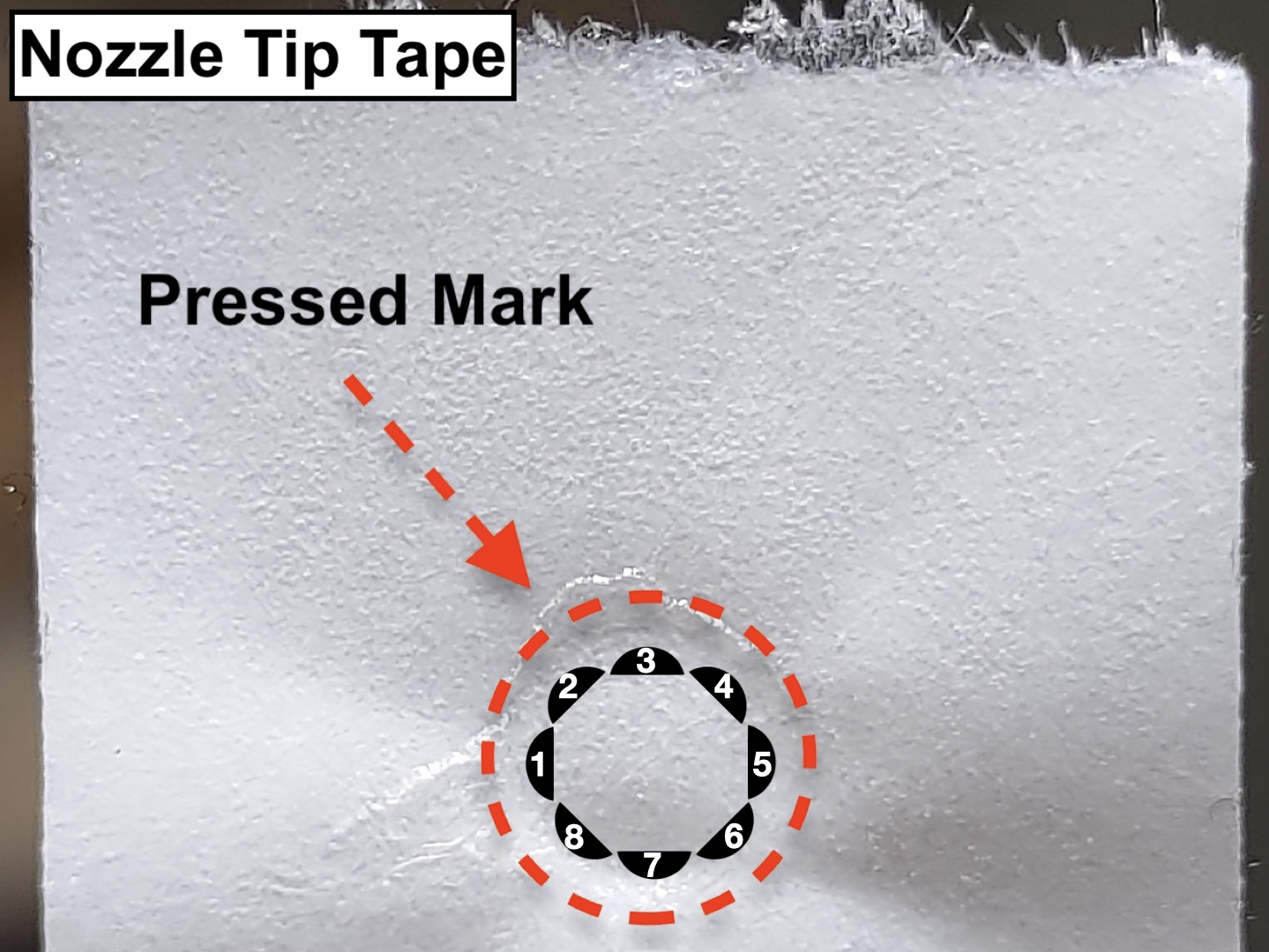

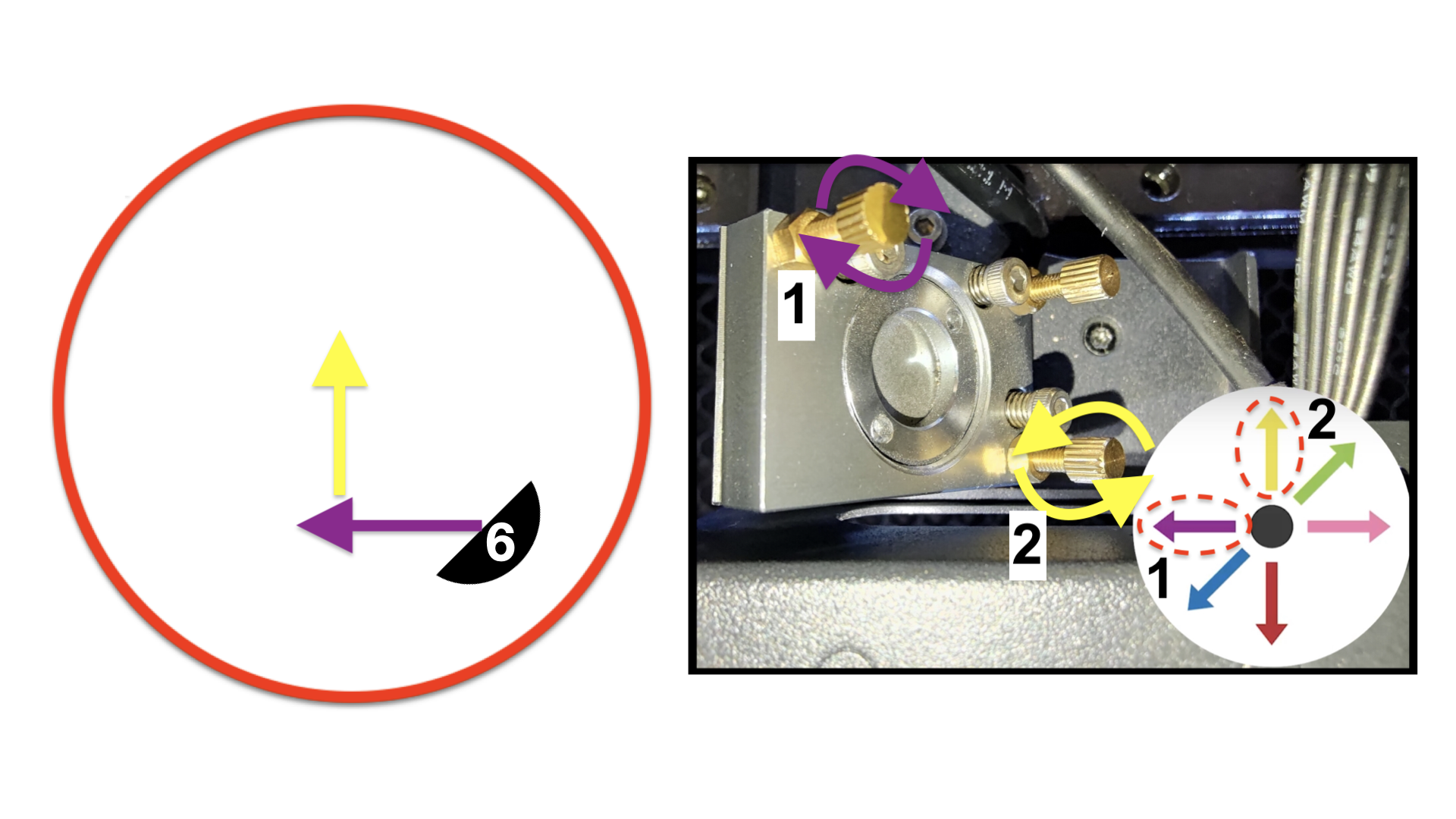

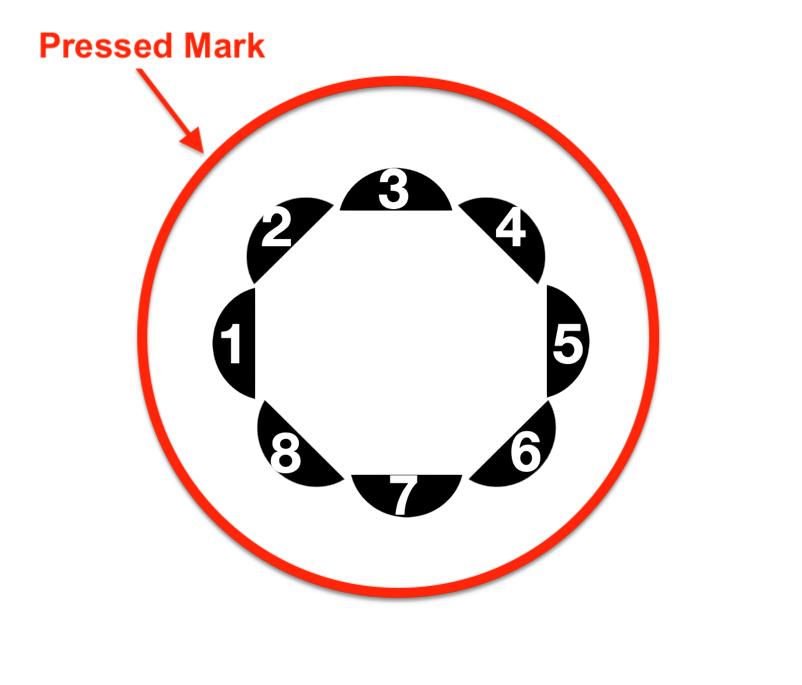

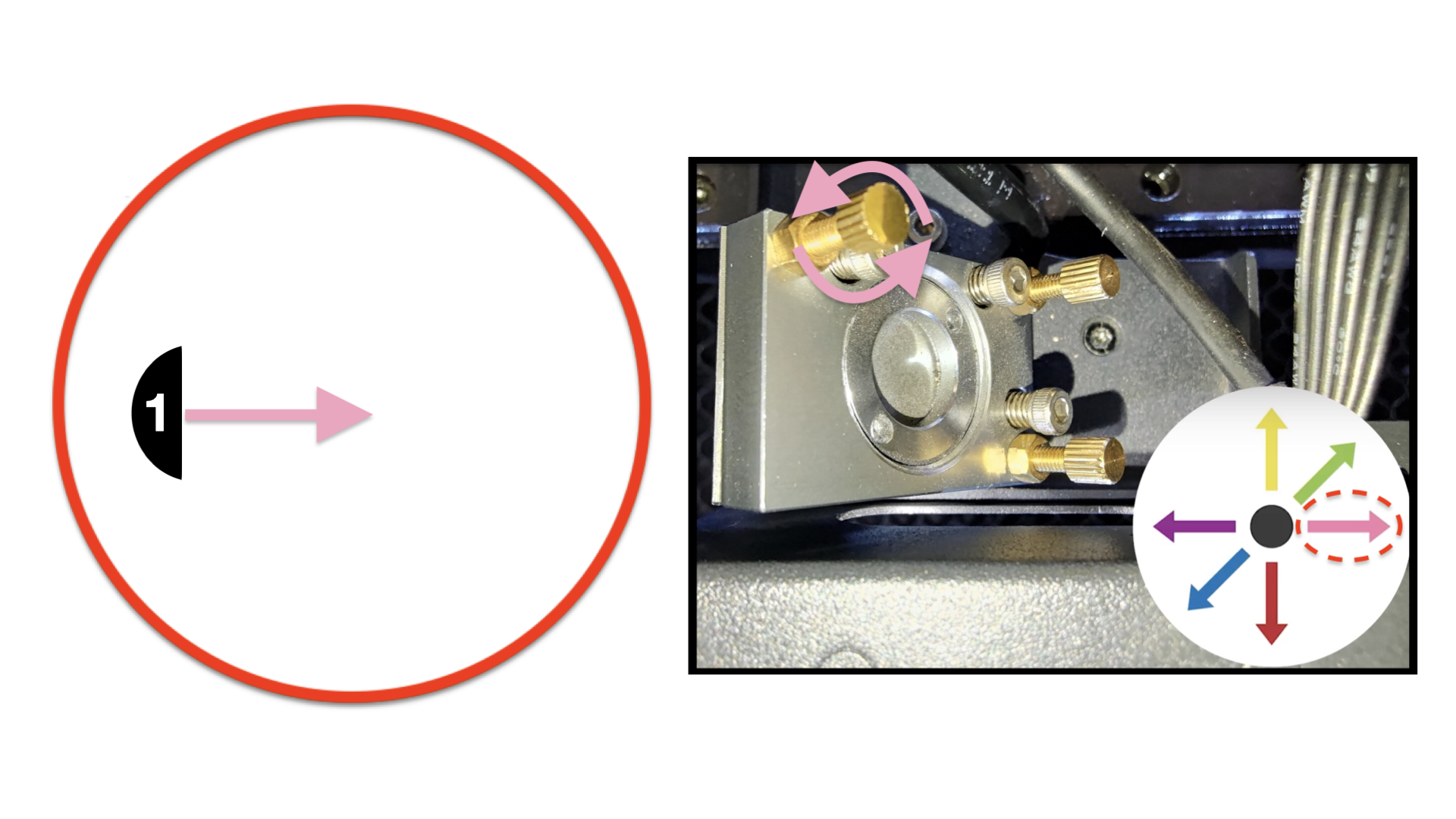

Määritä pystysuoran pisteen sijainti ja kohdista ruuvi ja sen kiertosuunta.
Ensin sinun on tiedettävä koko alue, johon piste voi liikkua.
Se on itse asiassa sama alue kuin suuttimen kärki. Teippiin painettu merkki on alue.
Etsi seuraavaksi numero, joka vastaa pystysuoraa pisteen sijaintia
Kaaviomainen kuva:
Ennen kuin säädät ruuvia, opettele löysäämään mutteri oikein:
Pidä ruuvia pihdeillä ja löysää sitten mutteri kaksipäisellä avaimella kiertämällä sitä vastapäivään.
Kohdalle #1:
Pystysuoran pisteen on mentävä oikealle, jotta se olisi pyöreä ja keskellä.
Koneen etuosaa kohti:
Vasenta yläruuvia on käännettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohta #2:
Pystysuoran pisteen on mentävä alas oikealle, jotta se olisi pyöreä ja keskellä.
Koneen etuosaa kohti:
Vasenta yläruuvia on kierrettävä vastapäivään, jotta se menisi oikealle.
Oikeaa alaruuvia on kierrettävä myötäpäivään, jotta se menisi alas.
Katso alla olevaa kuvaa.
Kohta #3:
Pystysuoran pisteen on mentävä alas, jotta se olisi pyöreä ja keskellä.
Koneen etuosaa kohti:
Oikeaa alaruuvia on kierrettävä myötäpäivään, jotta se menisi alas.
Katso alla olevaa kuvaa.
Kohta #4:
Pystysuoran pisteen on mentävä alas vasemmalle, jotta se olisi pyöreä ja keskellä.
Koneen etuosaa kohti:
Oikean yläkulman ruuvia on käännettävä vastapäivään.
Katso alla olevaa kuvaa.
Kohta #5:
Pystysuoran pisteen on mentävä vasemmalle, jotta se olisi pyöreä ja keskellä.
Koneen etuosaa kohti:
Vasen yläruuvi on käännettävä myötäpäivään.
Katso alla olevaa kuvaa.
Kohta #6:
Pystysuoran pisteen on mentävä ylös vasemmalle, jotta se olisi pyöreä ja keskellä.
Koneen etuosaa kohti:
Vasemman yläkulman ruuvia on käännettävä myötäpäivään, jotta se menisi vasemmalle.
Oikean alakulman ruuvia on käännettävä vastapäivään, jotta se menisi ylös.
Katso alla olevaa kuvaa.
Kohta #7:
Pystysuoran pisteen on mentävä ylös, jotta se olisi pyöreä ja keskellä.
Koneen etuosaa kohti:
Oikean alakulman ruuvia on käännettävä vastapäivään, jotta se menisi ylös.
Katso alla olevaa kuvaa.
Kohta #8:
Pystysuoran pisteen on mentävä ylös oikealle, jotta se olisi pyöreä ja keskellä.
Koneen etuosaa kohti:
Oikean yläkulman ruuvia on käännettävä myötäpäivään.
Katso alla olevaa kuvaa.
Vaihe 9-2-2 - Kiristä mutteri säädön jälkeen
Ole hyvä ja kiristä mutteri ruuvin säätämisen jälkeen kääntämällä sitä myötäpäivään.
Vaihe 9-3 - Tarkista Z-akselin reitti alustan oikeassa alakulmassa
Aseta yksikerroksinen teippi suuttimen kärkeen, siirrä laserpää työalustan oikeaan alakulmaan ja tee yksi pulssi.
Irrota teippi ja tarkista, onko piste pyöreä.
(On normaalia, että kulmapisteen on pienempi kuin keskipisteen. Katso alla olevia esimerkkejä.)
Hyvä esimerkki:
Hyväksyttäviä esimerkkejä:
Huonoja esimerkkejä:
- Jos pisteesi ei ole pyöreä, palaa vaiheeseen 9-4 kohdistamaan uudelleen optinen reitti 3. peilistä alustaan (Z-akseli), joka ei ole riittävän pystysuora.
- Jos pisteesi on pyöreä, siirry vaiheeseen 9-5.
Vaihe 9-4 - Säädä Z-akselin reitti alustan oikeassa alakulmassa
- Katso vaihetta 9-2 ja suorita säätö loppuun. Säätömenetelmä on sama kuin pisteen säätäminen alustan keskellä.
- Tarkista pystysuora piste keskellä uudelleen oikean alakulman säätämisen jälkeen.
Jos molempia asentoja ei ole mahdollista saada pyöreiksi samanaikaisesti, ohita oikean alakulman säätö, siirry kohtaan 9-5, ja käy läpi vaihe 10.
Vaihe 9-5 - Kerää suuttimen kärjen teipit (Z-akseli)
Aseta yksikerroksinen teippi suuttimen kärkeen, siirrä laserpää työalustan keskelle ja tee yksi pulssi.
Irrota teippi suutinkärki ja laita se paperille.
Kirjoita muistiin sijainti ja pulssien määrä kuten alla olevassa kuvassa.
Aseta toinen yksikerroksinen teippi suuttimen kärkeen, siirrä laserpää työalustan oikeaan alakulmaan ja tee yksi pulssi.
Poista teippi suutinkärjestä ja laita se paperille.
Kirjoita muistiin sijainti ja pulssien määrä kuten alla olevassa kuvassa.
######################################################################
Optisen polun säätöprosessi on nyt valmis.
- Jos sinulla ei ole ongelmia koneen kanssa, voit lopettaa tähän, ja kerätyt teipit voidaan hävittää.
- Jos sinulla on ongelmia kohdistuksen tai laserin tehon suhteen, siirry vaiheeseen 10 ja säilytä kerätyt teipit vianmääritystä ja raportointia varten.
######################################################################
Vaihe 10 - Teippien kerääminen ja suutintyypin tarkistus
Jos optinen kohdistus on kunnossa, mutta laitteessa on muita ongelmia, ota yhteyttä paikalliseen jälleenmyyjään ja säilytä kerätyt teipit, jotka voidaan toimittaa jälleenmyyjälle pyydettäessä.
Jos pystysuorat pisteet eivät ole samanaikaisesti molemmissa asennoissa, siirry vaiheeseen 10-1 tarkistaaksesi suutintyyppisi.
Vaihe 10-1 - Suutintyypin tarkistus
Katso article pura suojus ja tarkennuslinssi tarkistaaksesi suuttimen tyypin.

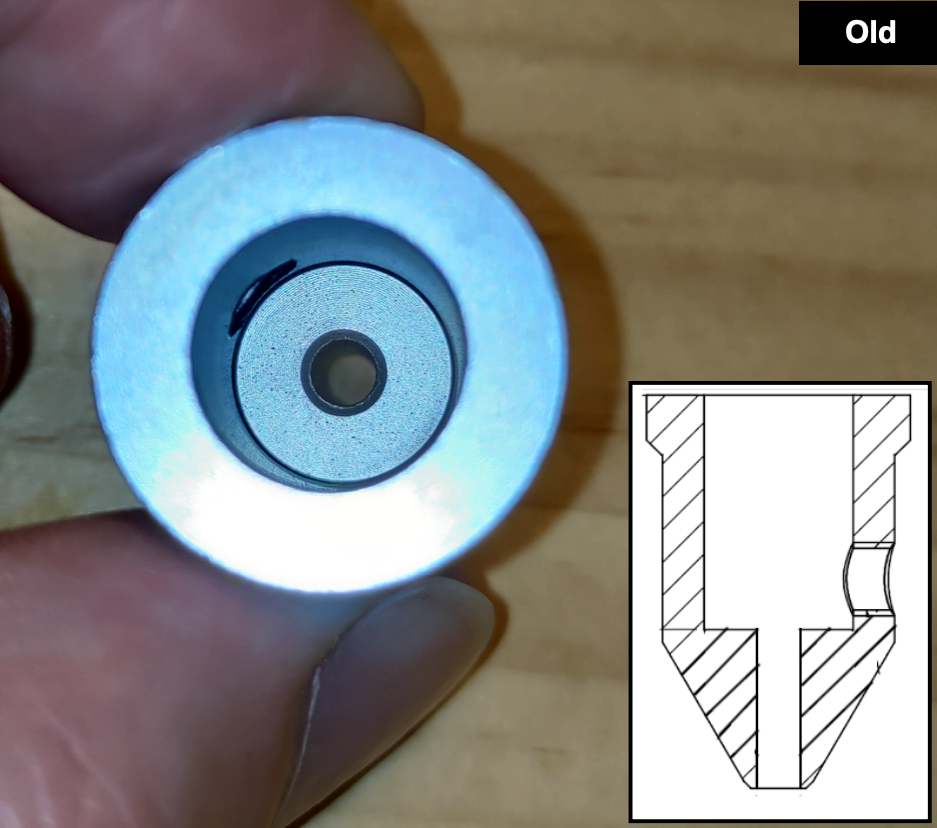

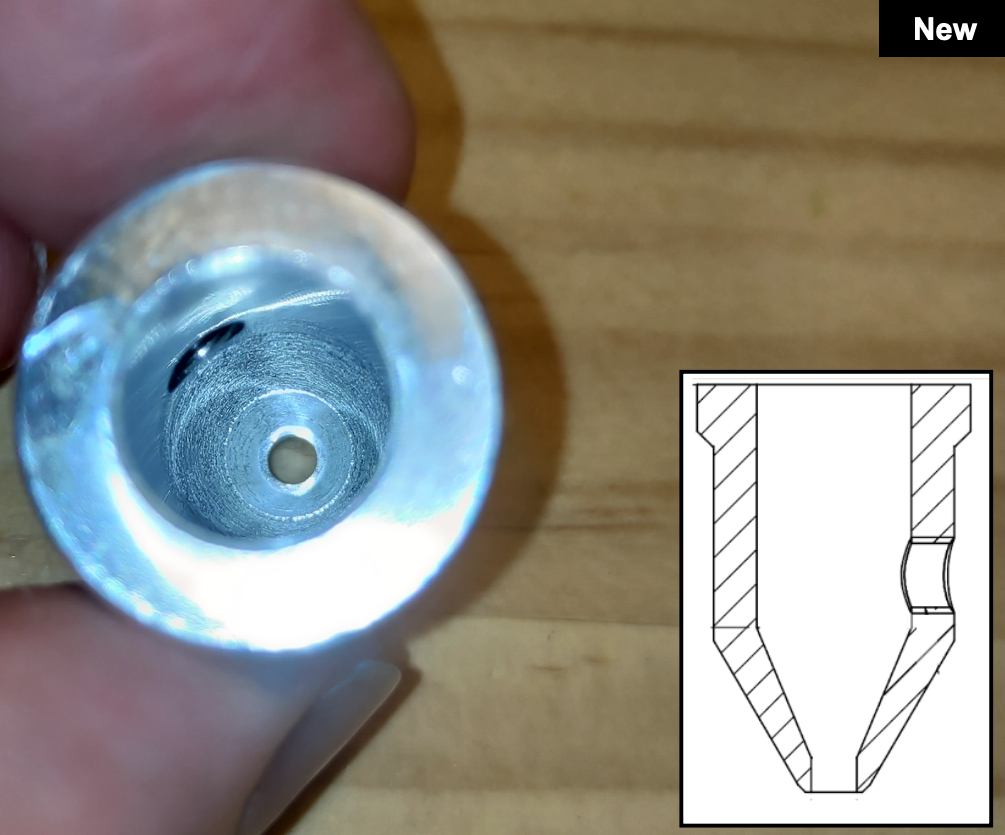

Uudessa suutintyypissä on suurempi sisätila, mikä antaa enemmän toleranssia optiselle polun kohdistukselle (OPA). Tämä tarkoittaa, että polun kohdistaminen on helpompaa uudella suutintyypillä.
- Jos sinulla on vanha tyyppi, ota valokuva ja ilmoita jälleenmyyjällesi, että hän lähettää sinulle uuden tyyppisen suuttimen, ja siirry vaiheeseen 10-2 kerätäksesi lisää teippejä.
- Jos sinulla on jo uusi suutintyyppi, ohita tämä vaihe ja siirry suoraan vaiheeseen 10-2 kerätäksesi lisää teippinäytteitä.
Vaihe 10-2 - Teipin kerääminen
- Käytä palaa kaksikerroksista teippiä. Tee ensimmäinen piste vasempaan yläkulmaan kanssa kolme laserpulssia.
- Pidä teippi paikallaan ja tee toinen piste oikeaan yläkulmaan 3 laserpulssilla.
- Kerää ensimmäinen teippi. Kirjoita muistiin sijainti ja pulssien määrä:
- Käytä toista uutta palaa kaksikerroksista teippiä. Tee ensimmäinen piste vasempaan alakulmaan kolmella laserpulssilla.
- Pidä teippi paikallaan ja tee toinen piste oikeaan alakulmaan 3 laserpulssilla.
- Kerää viimeinen teippi. Kirjoita muistiin sijainti ja pulssien määrä.
- Lopuksi ota lähikuva suuttimen kärjen pisteistä.
Kun teipit on kerätty, siirry vaiheeseen 11 raportoidaksesi jälleenmyyjällesi.
Vaihe 11 - Ota yhteyttä paikalliseen jälleenmyyjään tai FLUX-tukeen
- Seuraa alla olevan linkkiäin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjällesi tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]
Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka osoittavat laitteesi ongelman, tulee jakaa jälleenmyyjän tai FLUX-tuen kanssa.
#END
Kommentit
0 kommenttia
Kirjaudu sisään jättääksesi kommentin.
