4-10 Laserputken vaihto

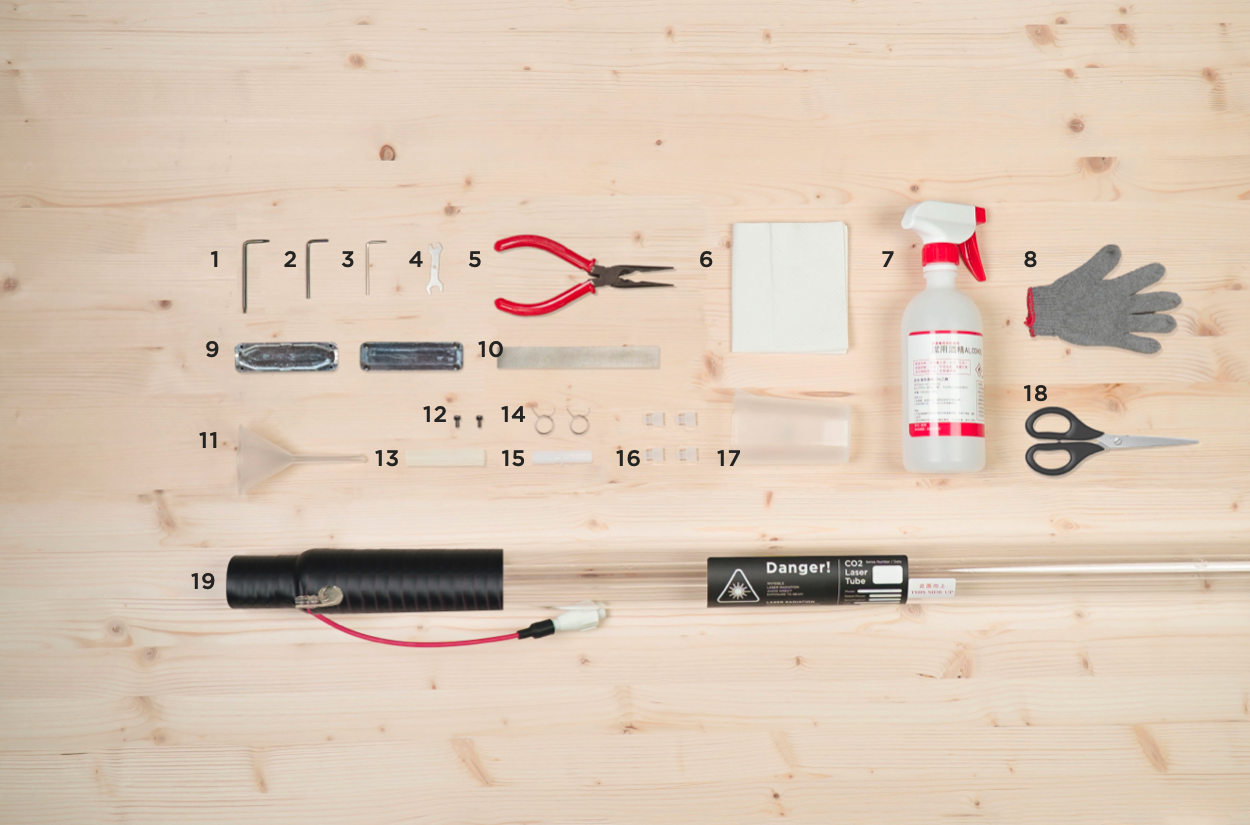

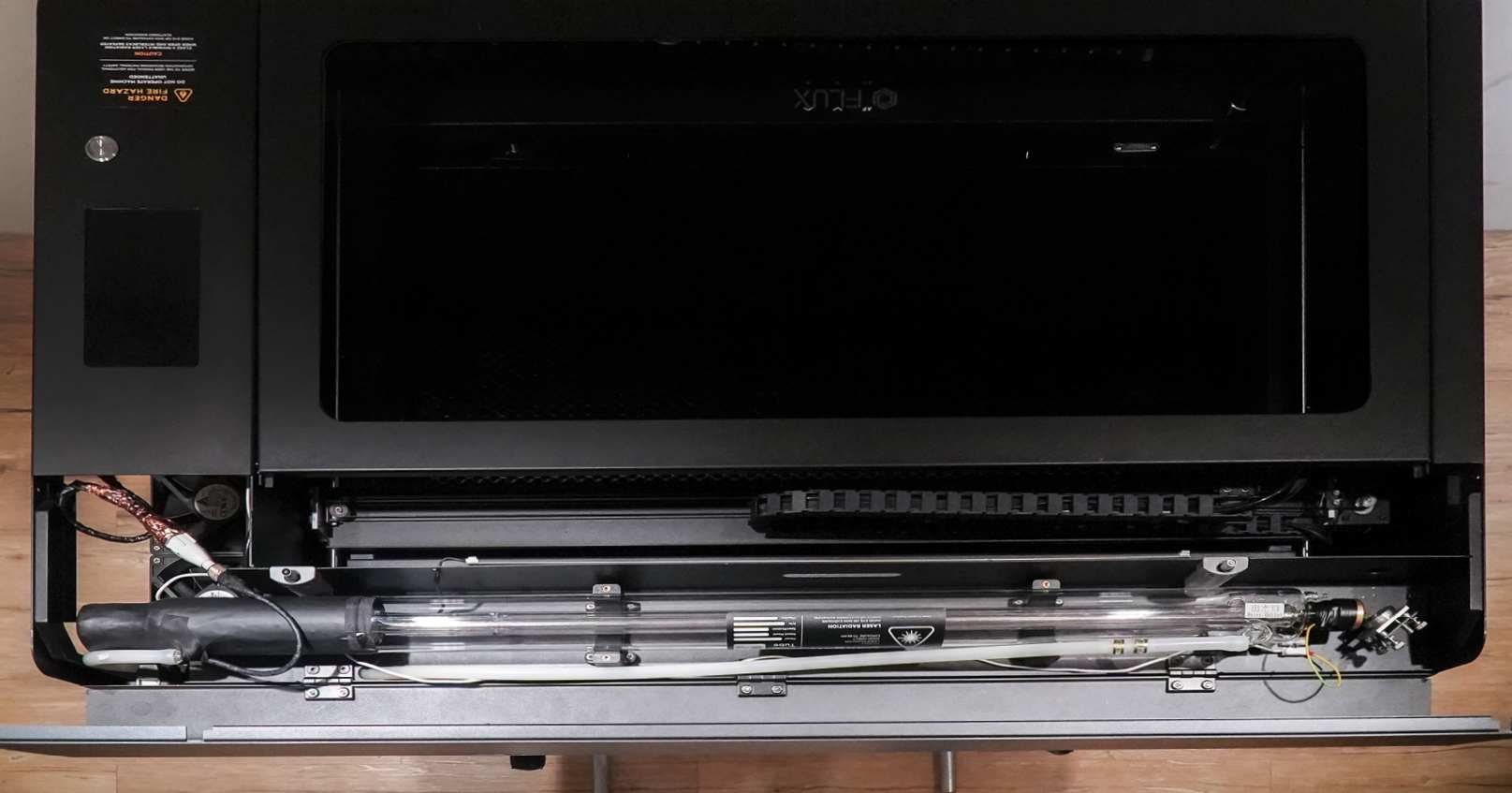

Vaihto-ohjeet

0. Irrota virta ja avaa runko

1. Irrota ensin virtajohto ja vaihda sitten laserputki.
2. Irrota takakannen molemmin puolin olevat 2 ruuvia Torx-ruuvimeisselillä ja nosta kansi.
3. Voit poistaa pölyn takakehikosta ensin ja vaihtaa sitten laserputken. Poista pöly takakehikosta pölynimurilla tai paineilmaruiskulla ja pyyhi likainen alue paperipyyhkeellä tai alkoholilla kostutetulla rätillä. Odota, että kehikko kuivuu, ennen kuin siirryt seuraavaan vaiheeseen.

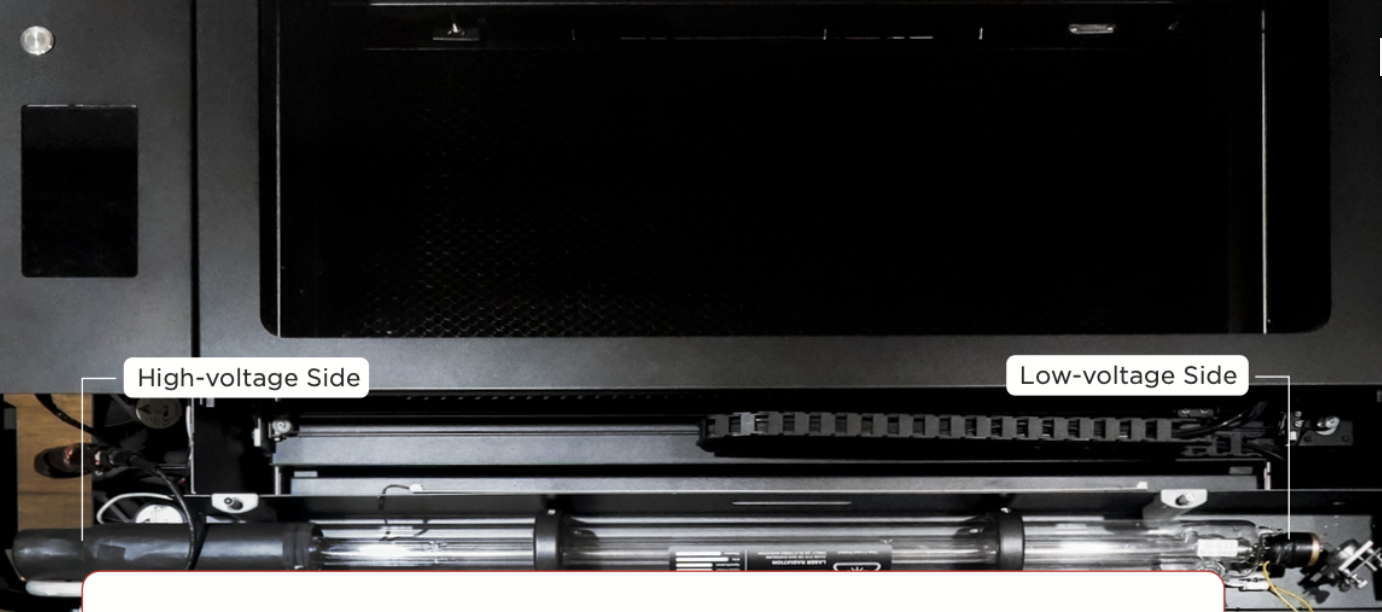

4. Laserputkella on kaksi päätä. Korkeajännitepuoli ("High-voltage") on lähellä näyttöä ja matalajännitepuoli ("Low-voltage") on lähellä heijastinpeiliä.
5. Aseta rätti tai paperipyyhe sekä korkea- että matalajännitepuolelle, jotta kone ei vaurioidu veden vuotamisen vuoksi.

1. Irrota laserputken johdot:

a. Katkaise ja irrota

Jos tämä ei ole ensimmäinen kerta, kun vaihdat putken, ohita tämä vaihe ja irrota alumiini suoraan 2,5 mm:n kuusiokoloavaimella.

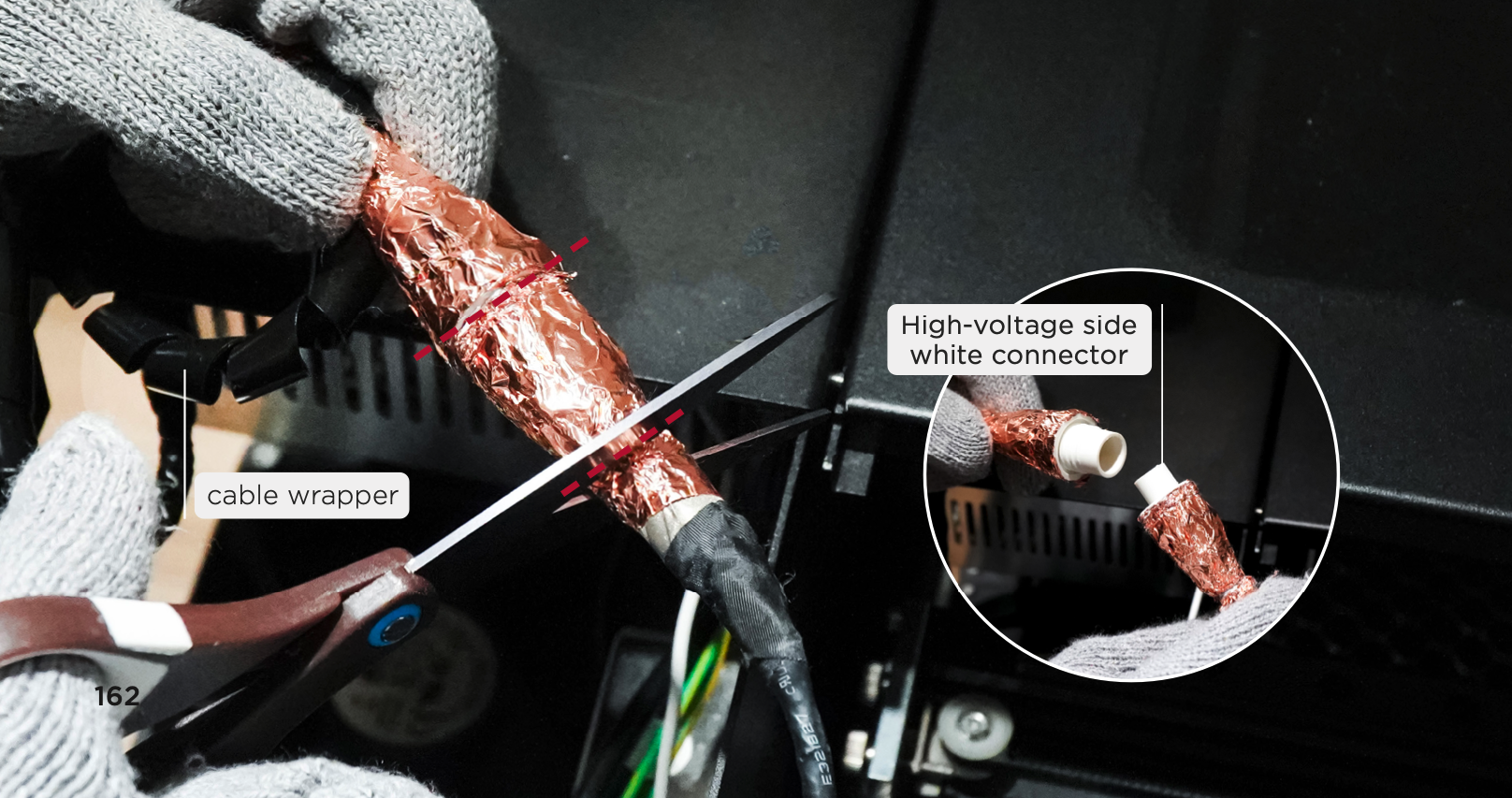

1. Käytä mukana toimitettuja käsineitä
2. Poista kaapelin suojus
3. Katkaise kuparinen osa saksilla
4. Irrota valkoinen liitin korkeajännitepuolelta

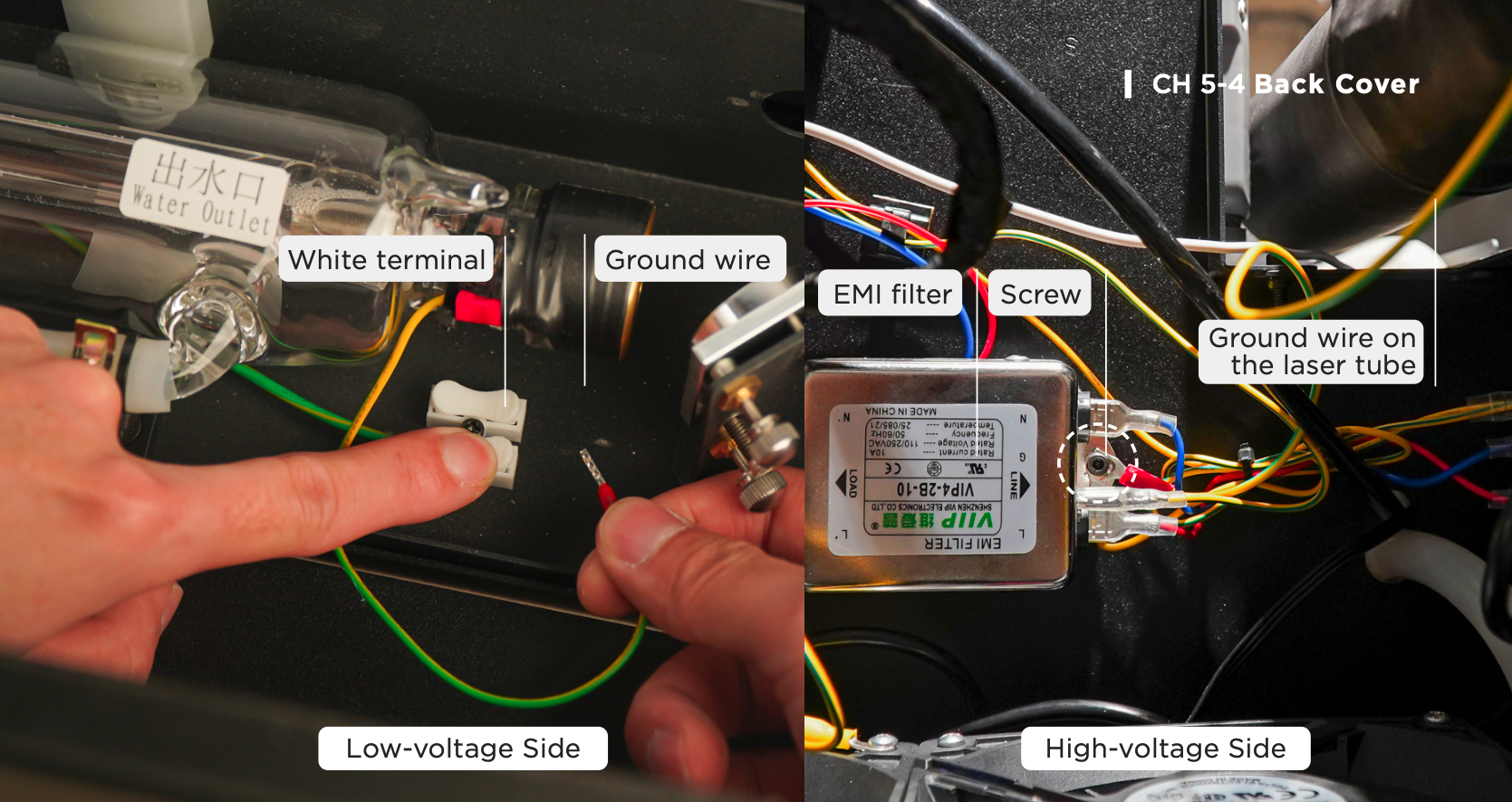

b. Irrota laserputken johdot

Paina valkoista liitintä ja vedä maadoitusjohto ulos

c. Irrota maadoitusjohto korkeajännitepuolelta

Löysää EMI-suodattimen ruuvit 2,5 mm:n kuusiokoloavaimella. Vedä sitten ulos laserputkeen kytketty maadoitusjohto.

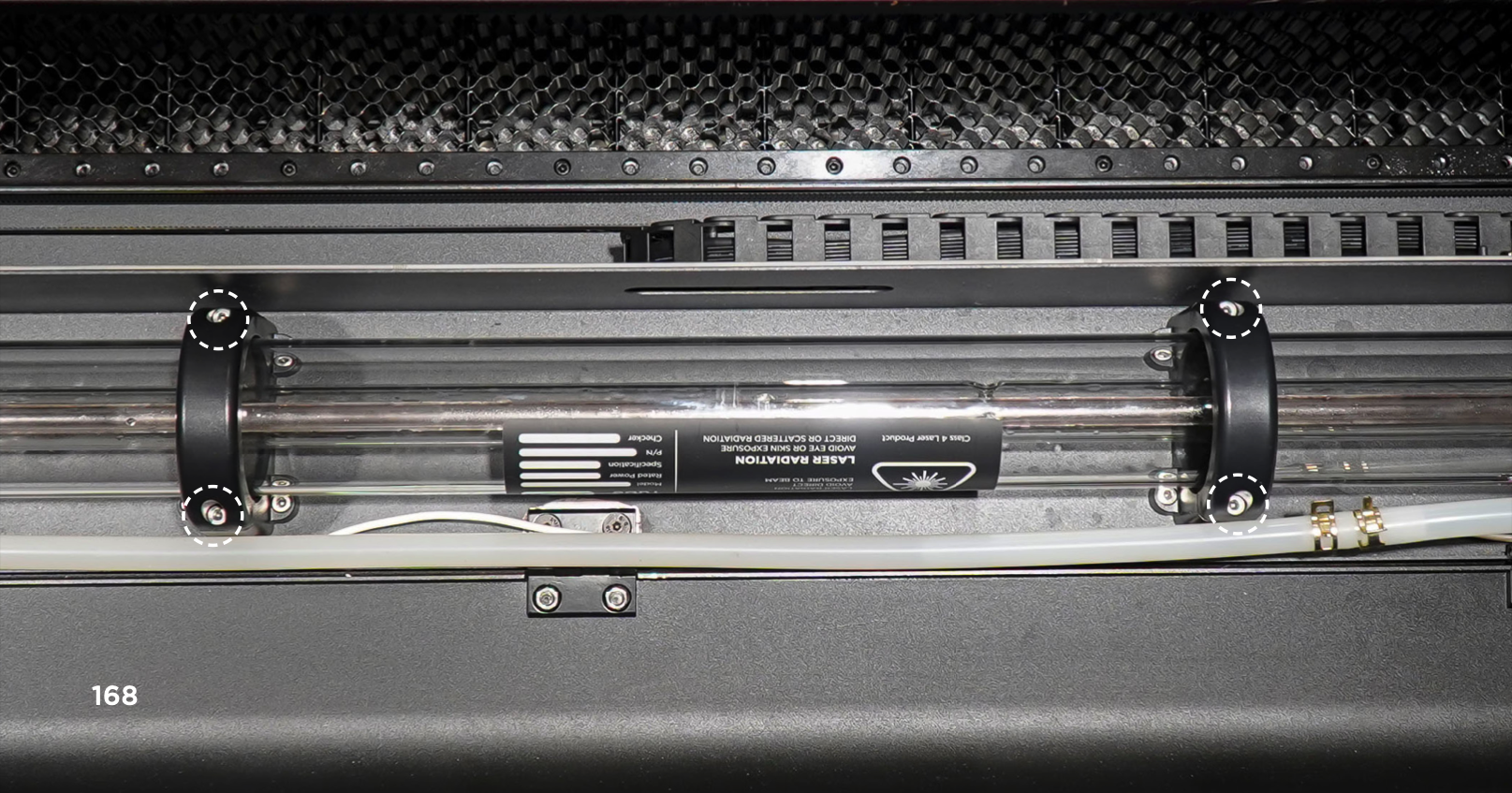

2. Löysää laserputken pidikkeet

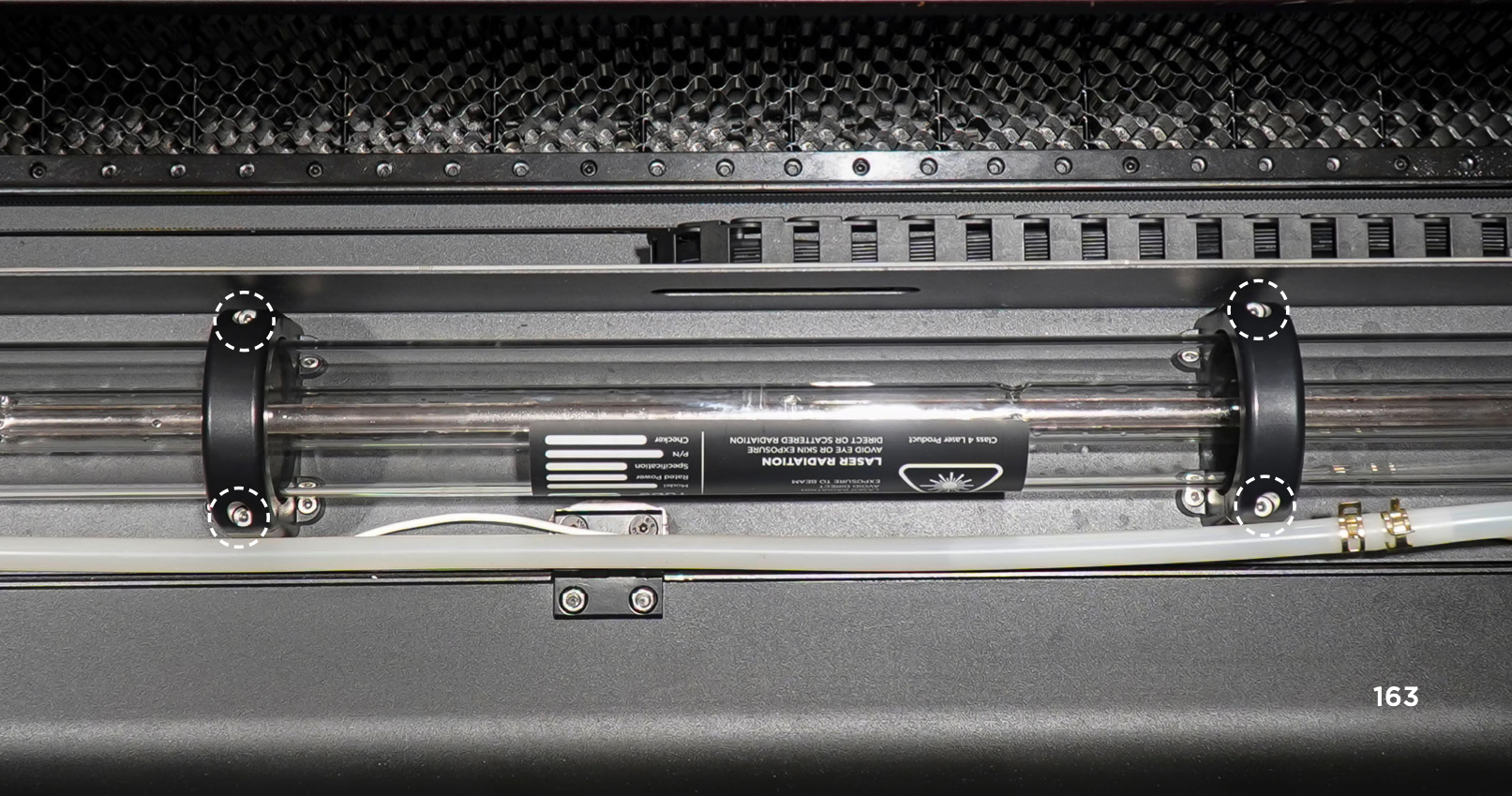

Löysää laserputken pidikkeissä olevat yhteensä 4 ruuvia 3 mm:n kuusiokoloavaimella.

3. Irrota vesiputket

a. Siirry matalajännitepuolelle.

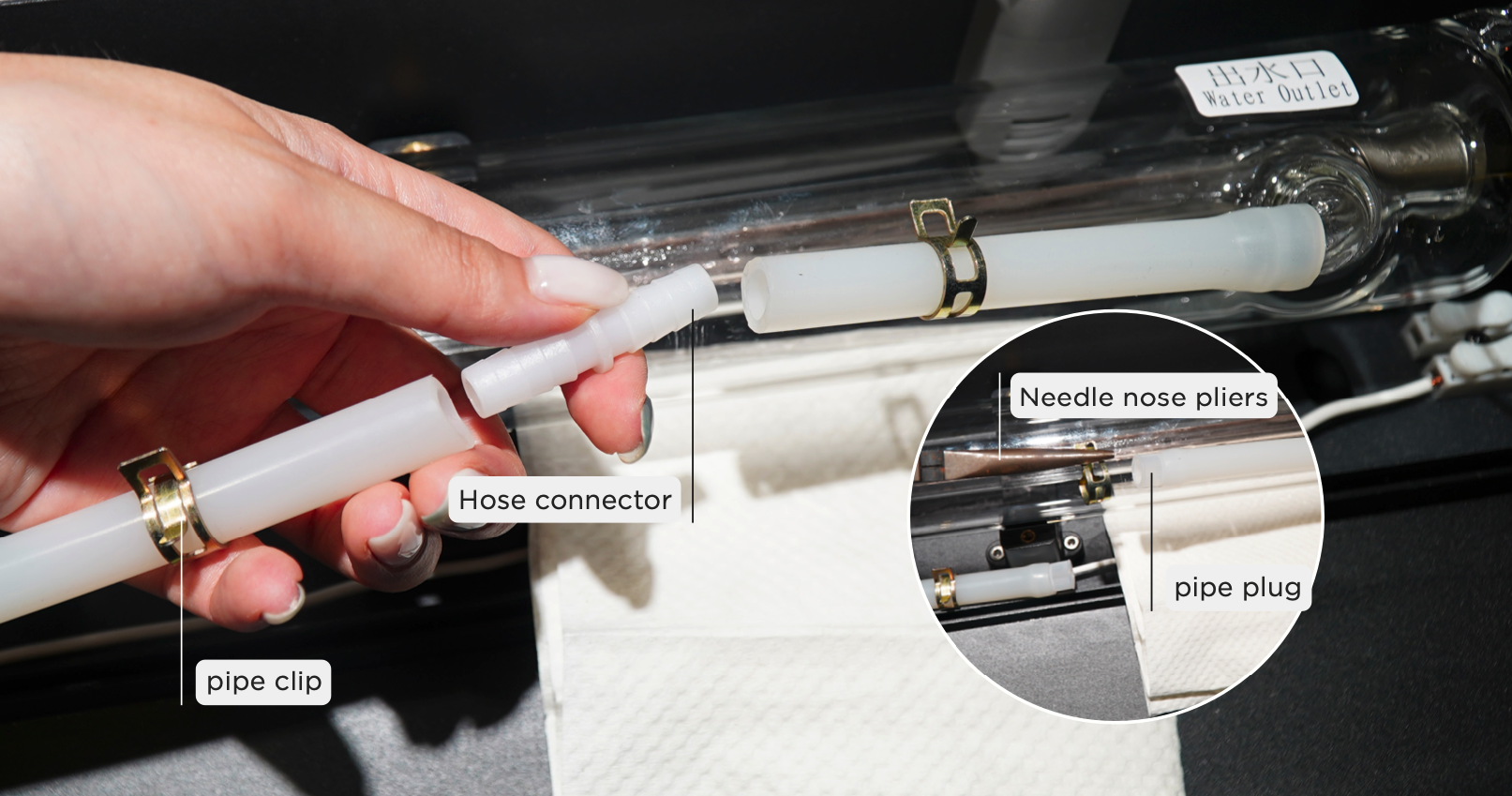

1. Työnnä kiinnikettä ulospäin kärkipihdeillä
2. Irrota letkuliitin ja laita se sivuun myöhempää käyttöä varten
3. Irrota lyhyen letkun putkikiinnike ja laita se sivuun myöhempää käyttöä varten
4. Varmista, että molemmat vesiputkien aukot on asetettu putken tulppaan vesivuodon välttämiseksi.

⚠️ Varmista, että asetat pyyhkeen, rätin tai paperipyyhkeen korkea- ja matalajännitepuolelle. Vesivuoto aiheuttaa koneen toimintahäiriön.

b. Irrota vesiputki korkeajännitepuolelta

Laserputki voi liikkua putken pidikkeistä takakanteen, jolloin putken vetäminen ulos on helpompaa.

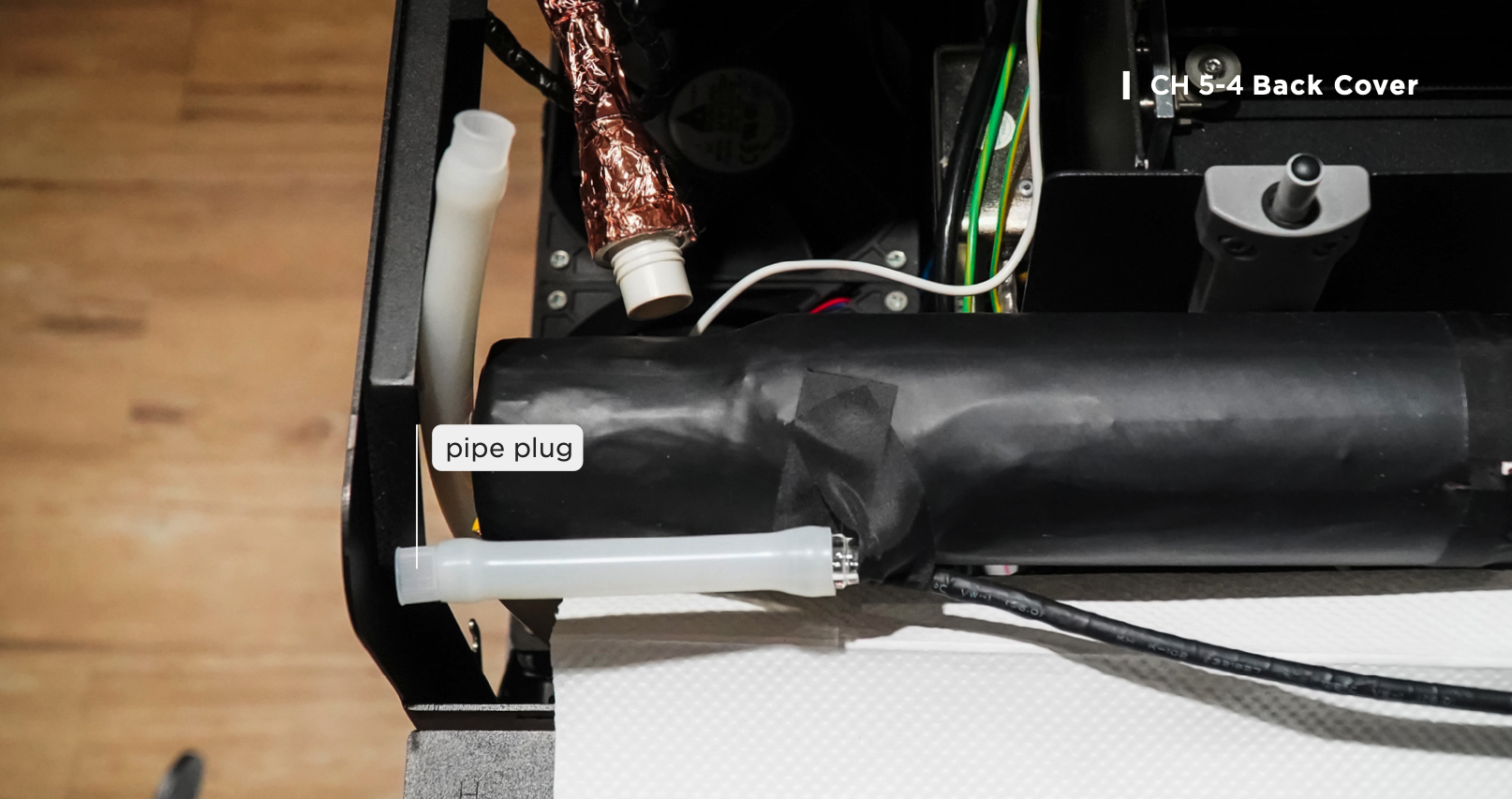

c. Aseta putkitulppa irrottamisen jälkeen

d. Aseta mukana toimitettu vesiputki ja kytke se laserputken veden sisäänmenoon vesivuodon välttämiseksi

⚠️ Vältä koneen osien joutumista kosketuksiin veden kanssa. Jos vettä vuotaa tai leviää, anna koneen kuivua kokonaan ennen käynnistämistä.

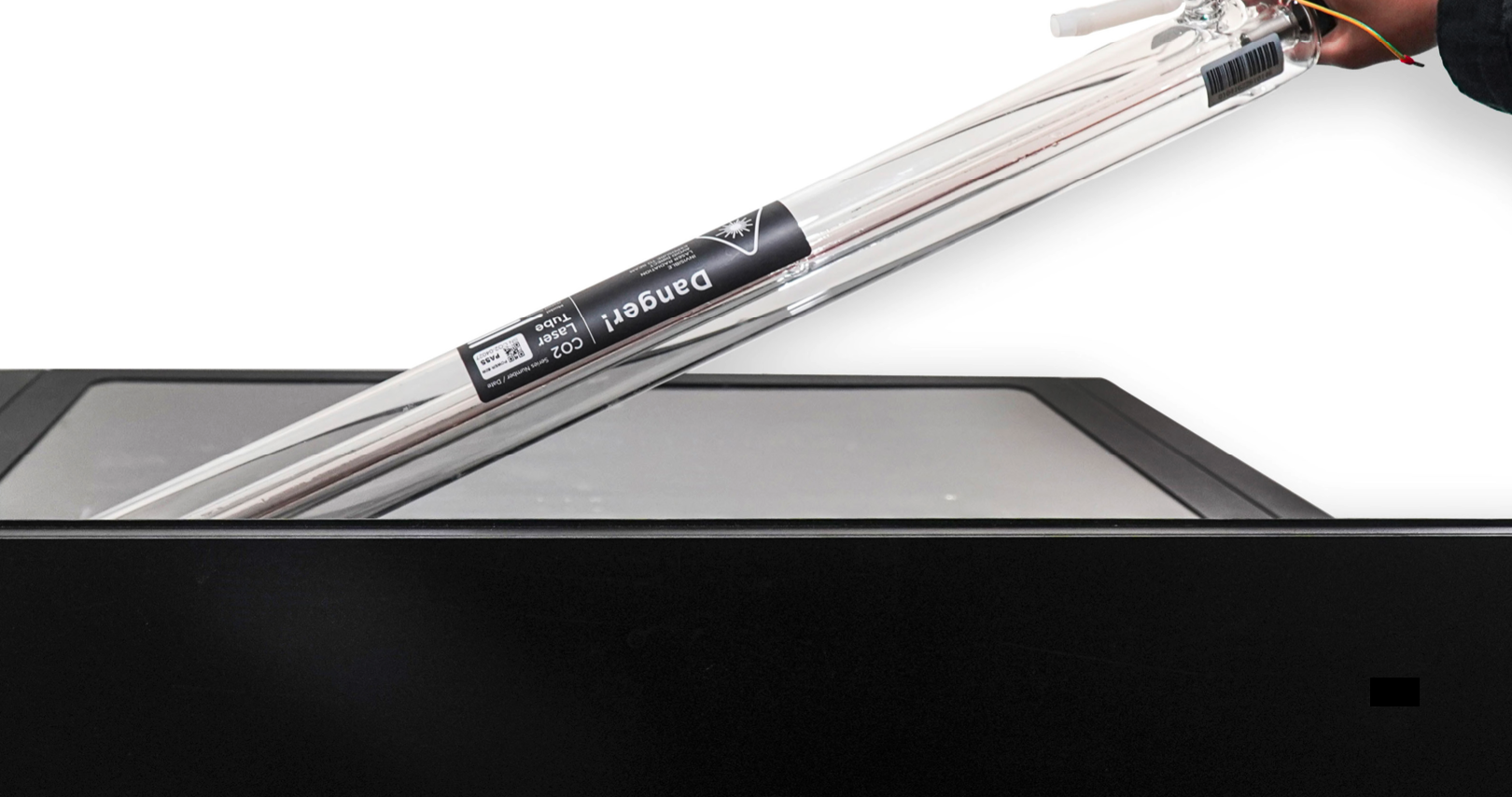

4. Poista laserputki



5. Aseta uusi laserputki ja vesiletku

a. Aseta laserputki kuvan mukaisesti

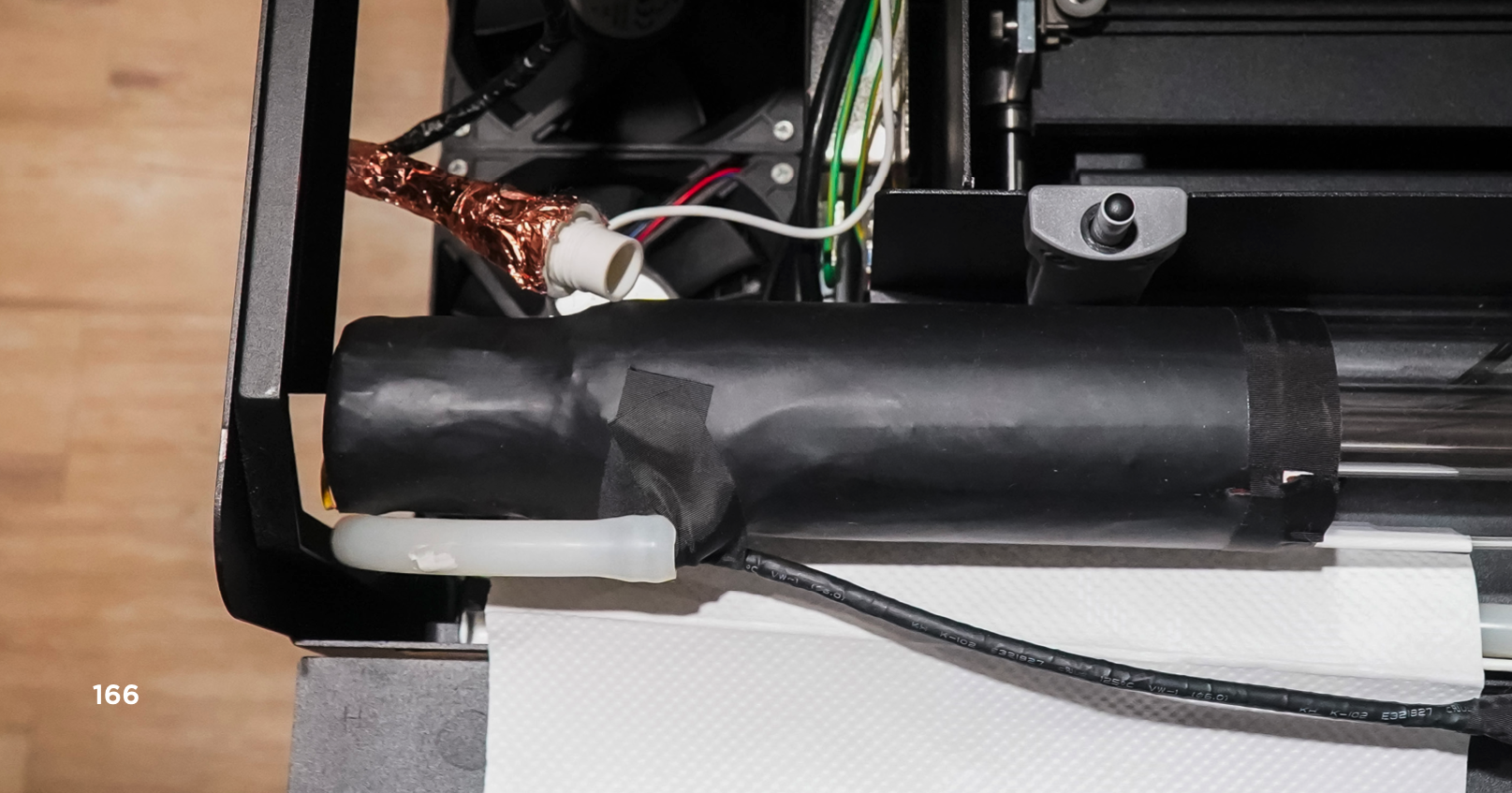

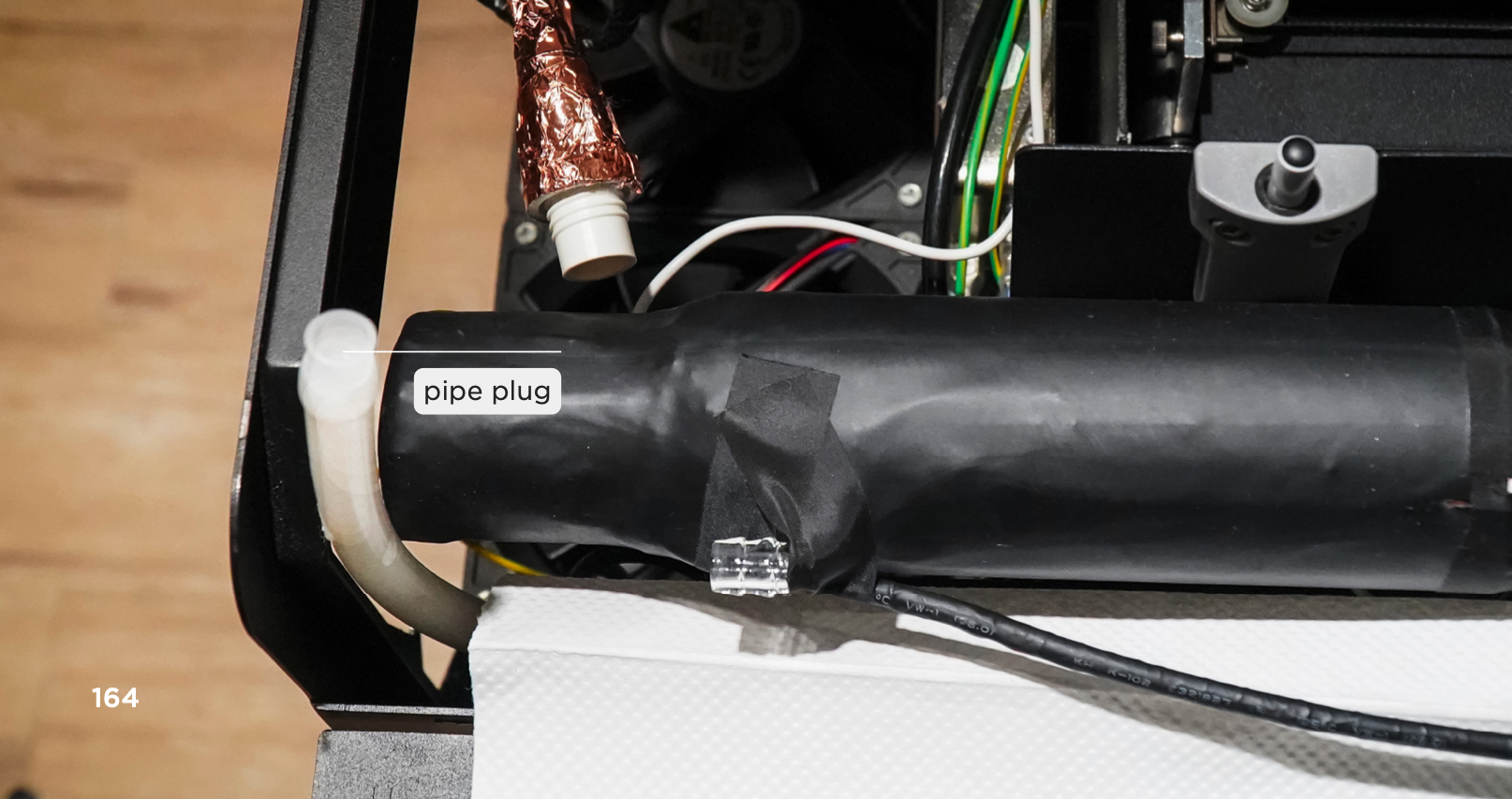

b. Poista vesiputken tulppa korkeajännitepuolelta ja kiinnitä vesiputki laserputkeen

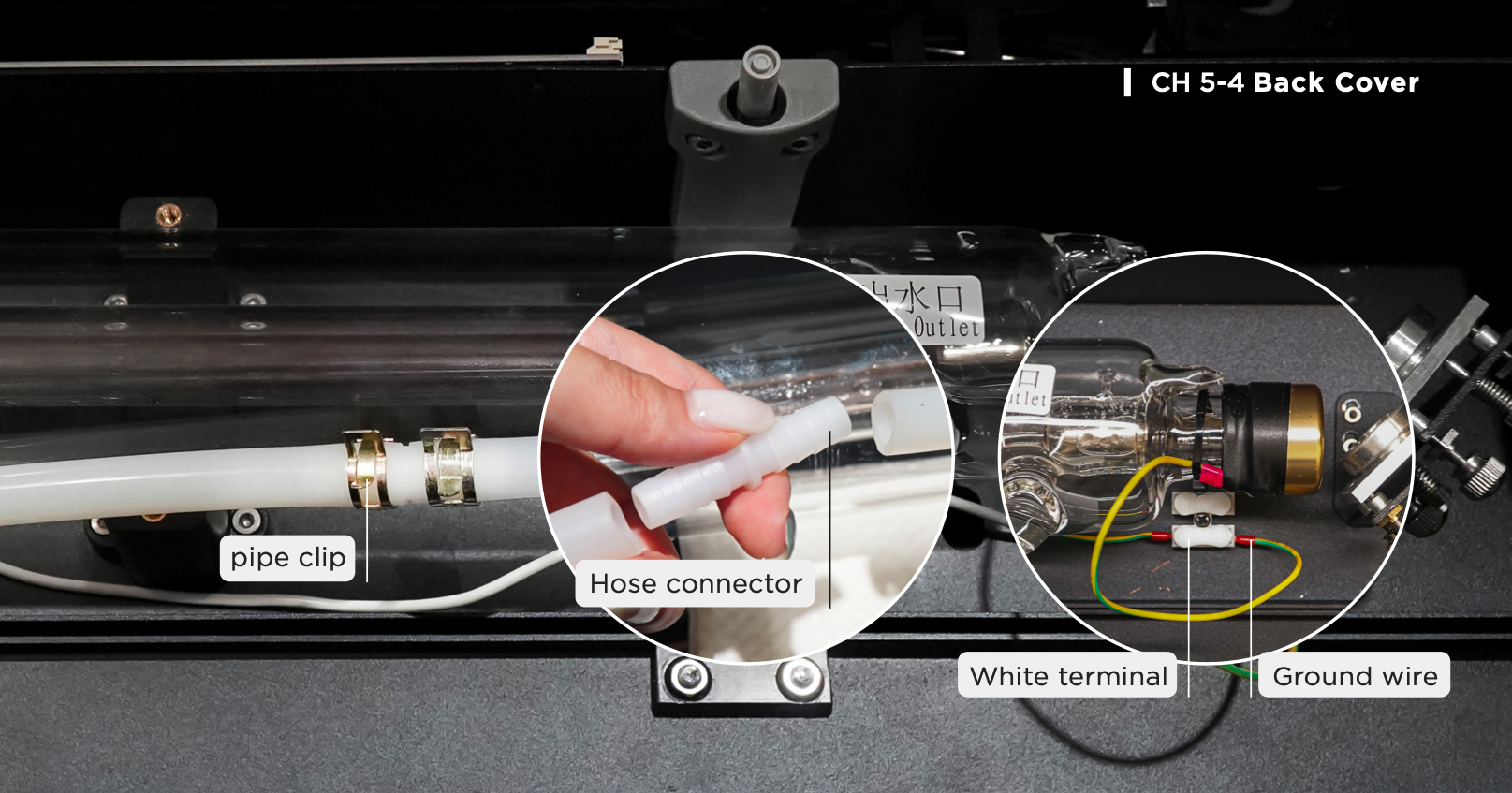

c. Siirry matalajännitepuolelle > Poista putkitulppa > Kiinnitä putkikiinnike lyhyempään vesiputkeen > Aseta letkuliitin > Siirrä putkikiinnikkeitä liitäntäpuolta kohti pihdeillä vesivuodon estämiseksi.
d. Paina valkoista liitintä alas ja aseta maadoitusjohto > Vapauta valkoinen liitin > Vedä maadoitusjohtoa varovasti tarkistaaksesi, onko se kunnolla kiinni.

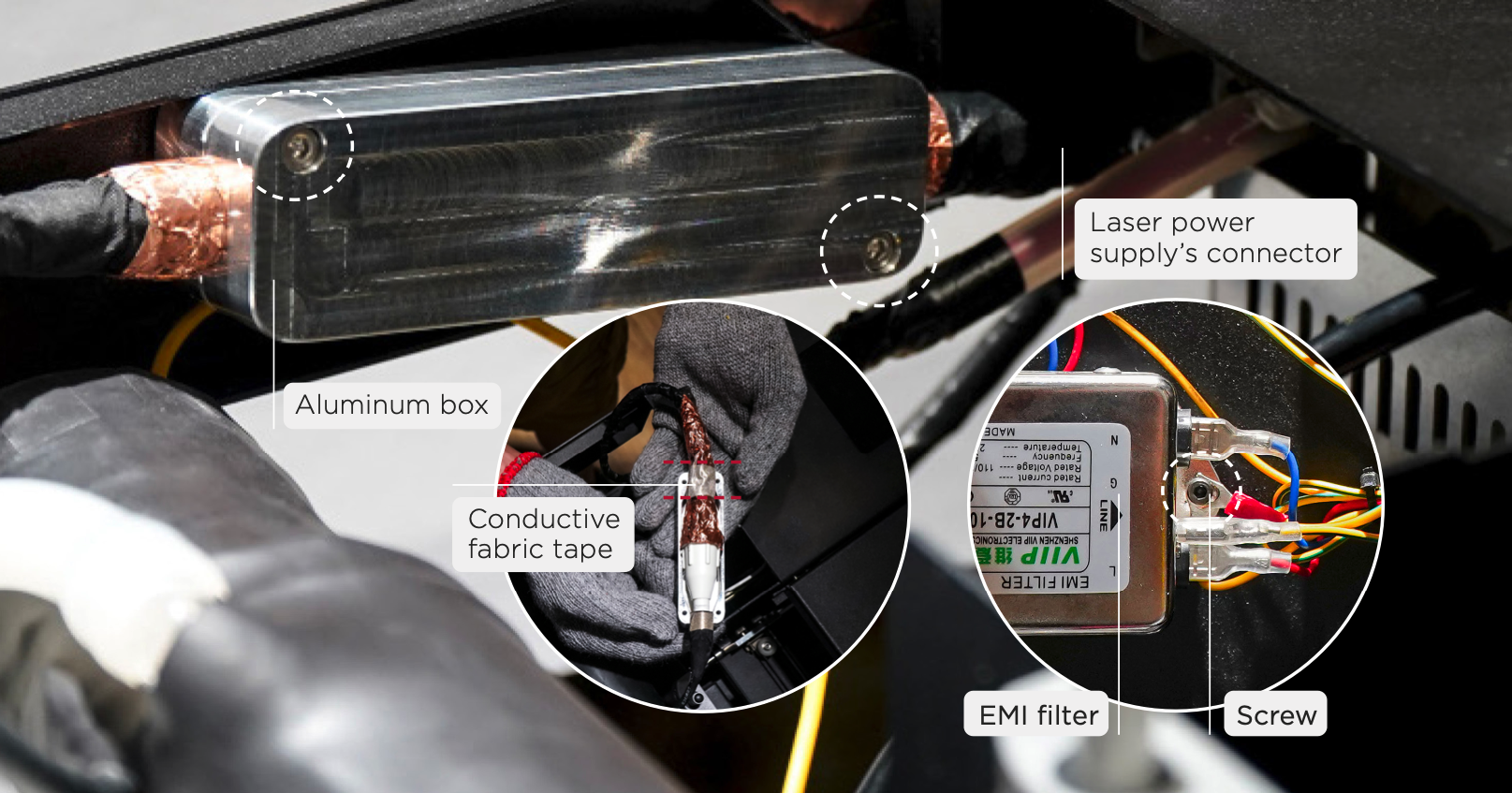

6. Käytä johtavaa kangasteippiä; asenna alumiinikotelo ja maadoitusjohtimen liitäntä

a. Kytke valkoinen liitin korkeajännitepuolelle ja kiinnitä johtava kangasteippi laserteholähteen liittimeen
b. Laita valkoinen liitin alumiinikoteloon, kiinnitä se kanteen ja kiristä ruuvit 2,5 mm:n kuusiokoloavaimella. (Kotelo voidaan asettaa satunnaisesti tilaan, kunhan kaapeli ja johdot eivät ole taipuneita tai kiertyneitä.)
c. Aseta laserputken korkeajännitepuolen maadoitusjohto EMI-suodattimen ruuvien kohdalle > Kiristä ruuvi.

7. Kiristä laserputken pidikkeet takaisin

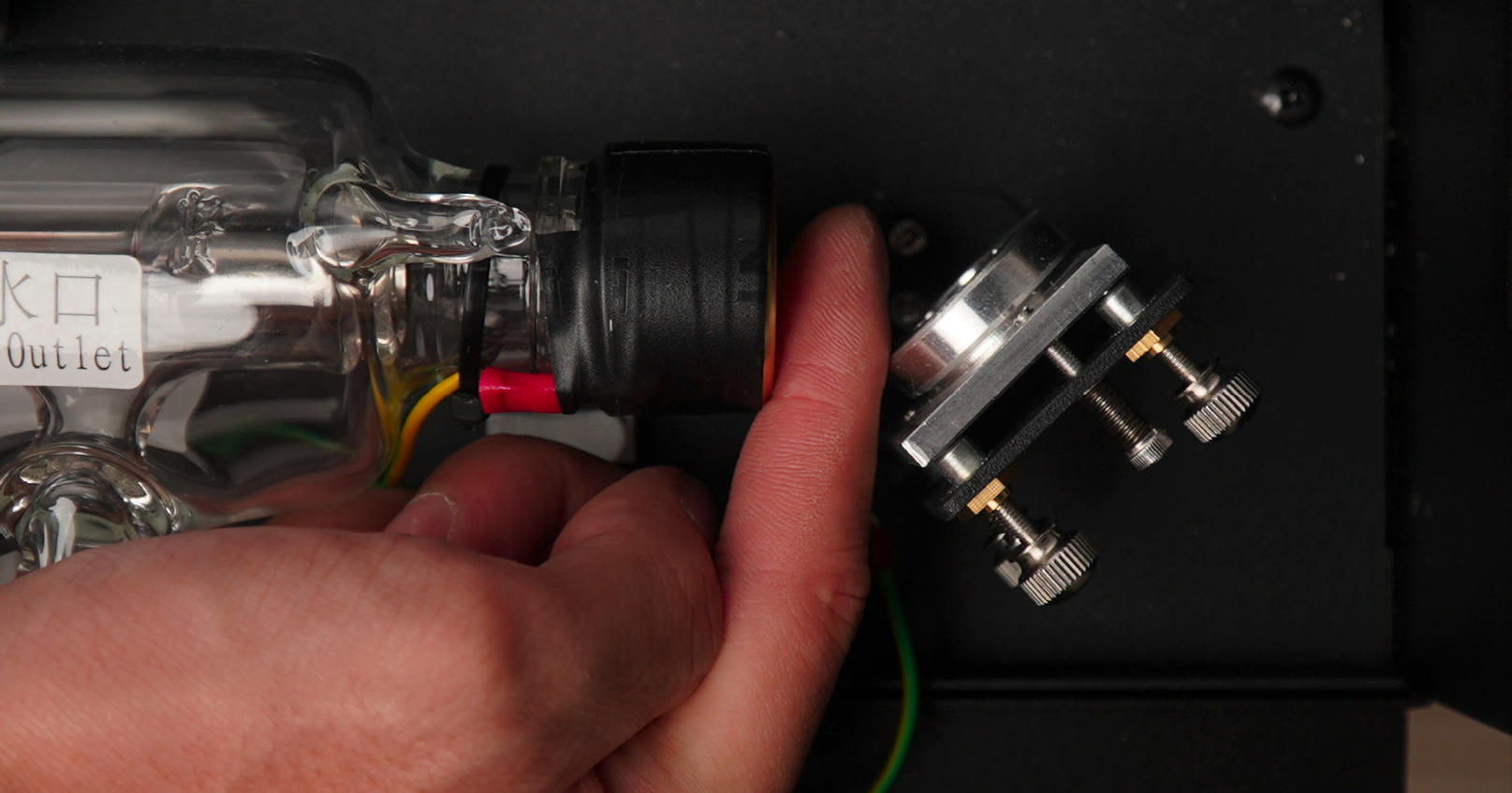

a. Aseta laserputki paikalleen jättäen sormen etäisyyden päätyyn, noin 15 mm laserputken päästä ensimmäiseen heijastuspeiliin > Varmista, että vesiletkuissa ei ole taitoksia tai mutkia

b. Käytä 3 mm:n kuusiokoloavainta kiristääksesi yhteensä 4 ruuvia laserputken pidikkeissä > Ravista laserputkea varovasti varmistaaksesi, ettei se liiku.

8. Kytke virtajohto ja käynnistä kone

Kun olet varmistanut, että asennus on oikein, voit kytkeä virtajohdon ja käynnistää moottorin.

9. Ota vesipumppu ulos

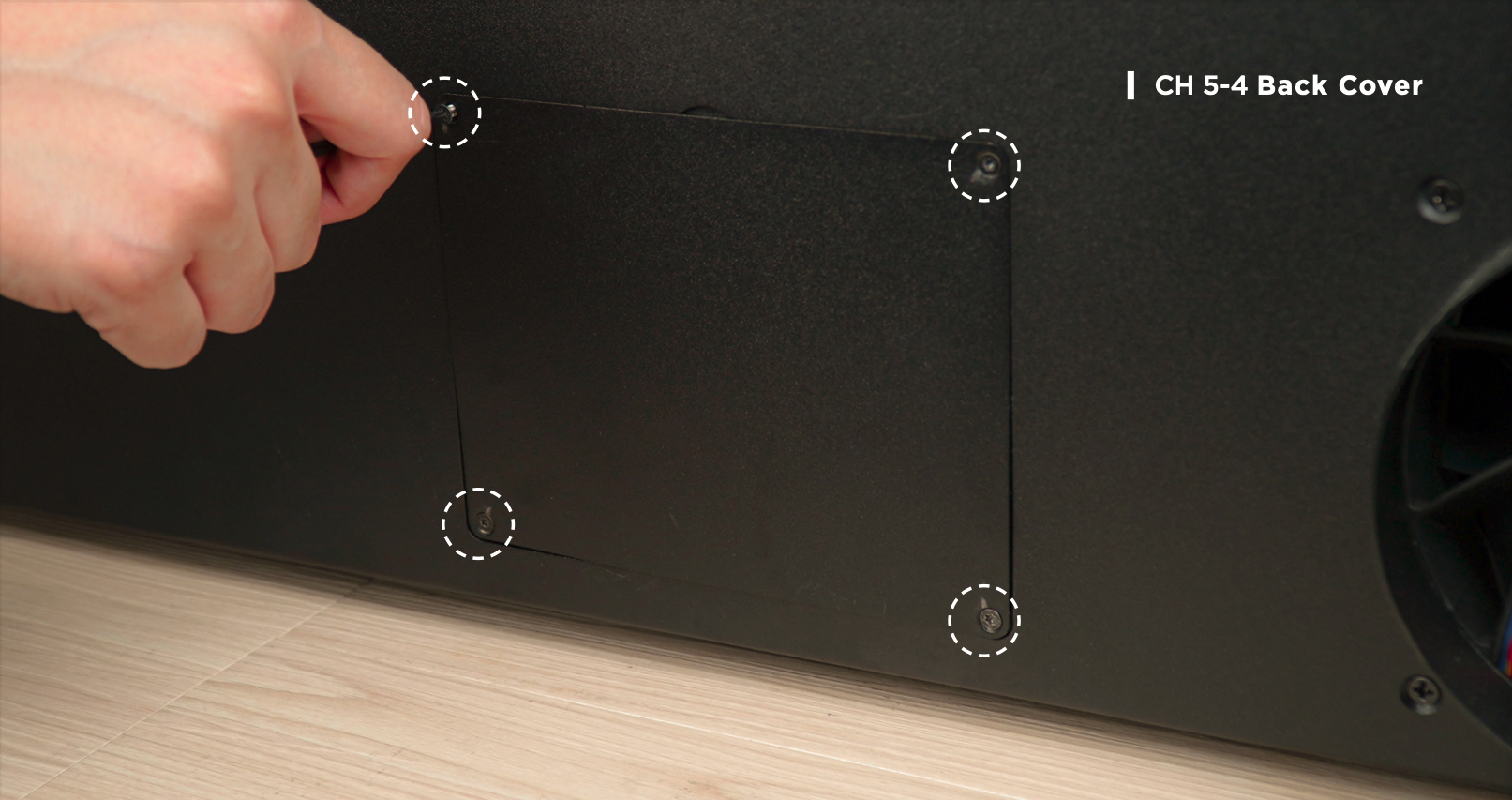

Käytä Torx-ruuvimeisseliä löysätäksesi neljä ruuvia vesipumpun kannessa > Ota vesipumppu ulos.

10. Veden lisääminen

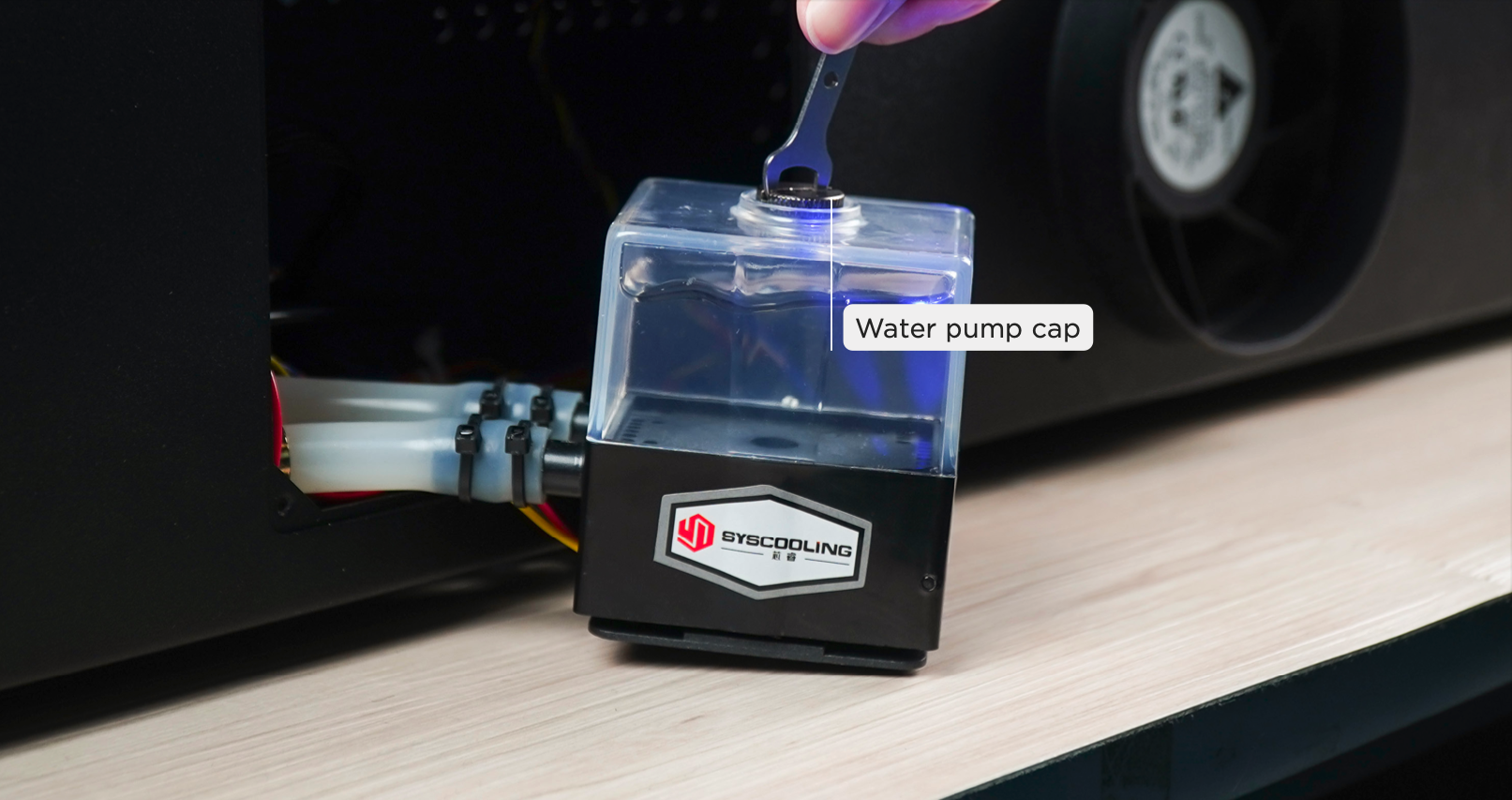

1. Käytä kaksipäistä avainta vesipumpun korkin avaamiseen

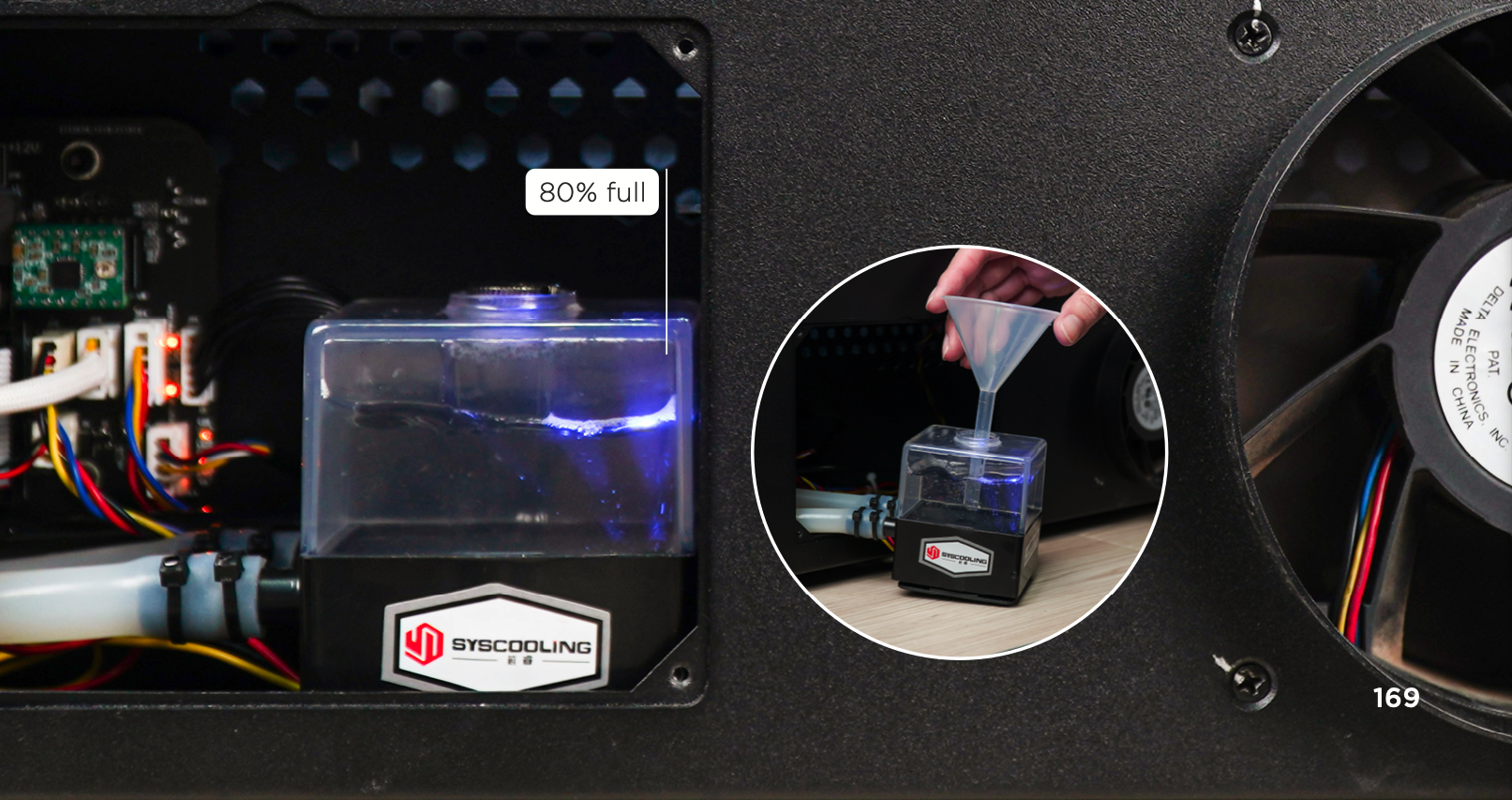

2. Aseta suppilo paikalleen
3. Täytä vesipumppu tislatulla vedellä
4. Napsauta näytöllä "HUOLTO"
5. Napsauta "Pumppu" sen jälkeen, kun laserpää on suorittanut X- ja Y-akselin kotiinpaluun.
6. Jäähdytysvesi alkaa virrata laserputkeen, ja vesipumpun vedenpinta laskee. Jatka veden lisäämistä, kunnes vesipumpun taso saavuttaa 80 % vesisäiliöstä eikä vedenpinta enää laske laserputkeen lisäämisen vuoksi.

11. Kiristä vesipumpun korkki ja kansi takaisin

1. Käytä kaksipäistä avainta vesipumpun korkin kiristämiseen takaisin
2. Aseta pumppu alkuperäiselle paikalleen
3. Kiristä vesipumpun kannen neljä ruuvia takaisin Torx-ruuvimeisselillä.



⚠️
1. Varmista, että vesiletkuissa ei ole taitoksia tai mutkia, jotka vaikuttavat veden virtaukseen.
2. Käytä tislattua vettä, jotta epäpuhtaudet eivät vaikuta vesijäähdytyksen tehoon.
3. Liian monet ilmakuplat laserputken sisällä vaikuttavat lämmönpoistotehokkuuteen. On suositeltavaa täyttää vesi yli 80-prosenttisesti täyteen tai painaa vesiletkua vettä lisättäessä, jolloin ilmakuplia syntyy vähemmän.
4. Tarkkaile vedenpintaa huolellisesti ylivuodon välttämiseksi.
5. Älä koske laserputken korkeajännitepuolen lähellä olevaa aluetta virtajohdon kytkemisen jälkeen sähköiskun välttämiseksi.
6. Kun käytät "HUOLTO"-sivua, vältä koskemasta laserkytkintä tai asettamasta kättäsi laserputken päähän.
7. Jos vesipumppua ei voi aktivoida, ota yhteyttä jälleenmyyjääsi.
8. Laserputken siirtämisen jälkeen, Optisen reitin kohdistus on suoritettava.
