Suositeltu taajuus

Kerran 3 kuukaudessa

Huomautuksia: In order to avoid the breakage of the glass laser tube due to the heat generated during laser excitation and water pump clogging, it is necessary to maintain the water-cooling effect with sufficient distilled water.

Video

Valmistelutarvikkeet

Itse hankittavat：
1｜Pitkäkärkiset pihdit
2｜Paperipyyhe tai rätti
3｜Vesiastia

Sisältyy lisävarustelaatikkoon：
4｜Torx-ruuvitaltta
5｜3mm kuusiokoloavain
6｜Kaksipäinen kiintoavain
7｜Suppilo



Huoltovaiheet

0. Irrota virtajohto

Sammuta laite ja irrota virtajohto ennen veden vaihtamista tai lisäämistä.
Irrota takakannen molemmilla puolilla olevat kaksi ruuvia Torx-ruuvimeisselillä ja nosta kansi pois.
Laserputkella on kaksi päätä: korkeajännitepuoli on lähellä näyttöä ja matalajännitepuoli on lähellä heijastinpeiliä.
Jos vesi ei ole erityisen likaista, voit ohittaa vaiheet 1 ja 2. Muista kuitenkin, että optinen reitti on kohdistettava uudelleen laserputken siirtämisen jälkeen.

1. Irrota laserputken johdot

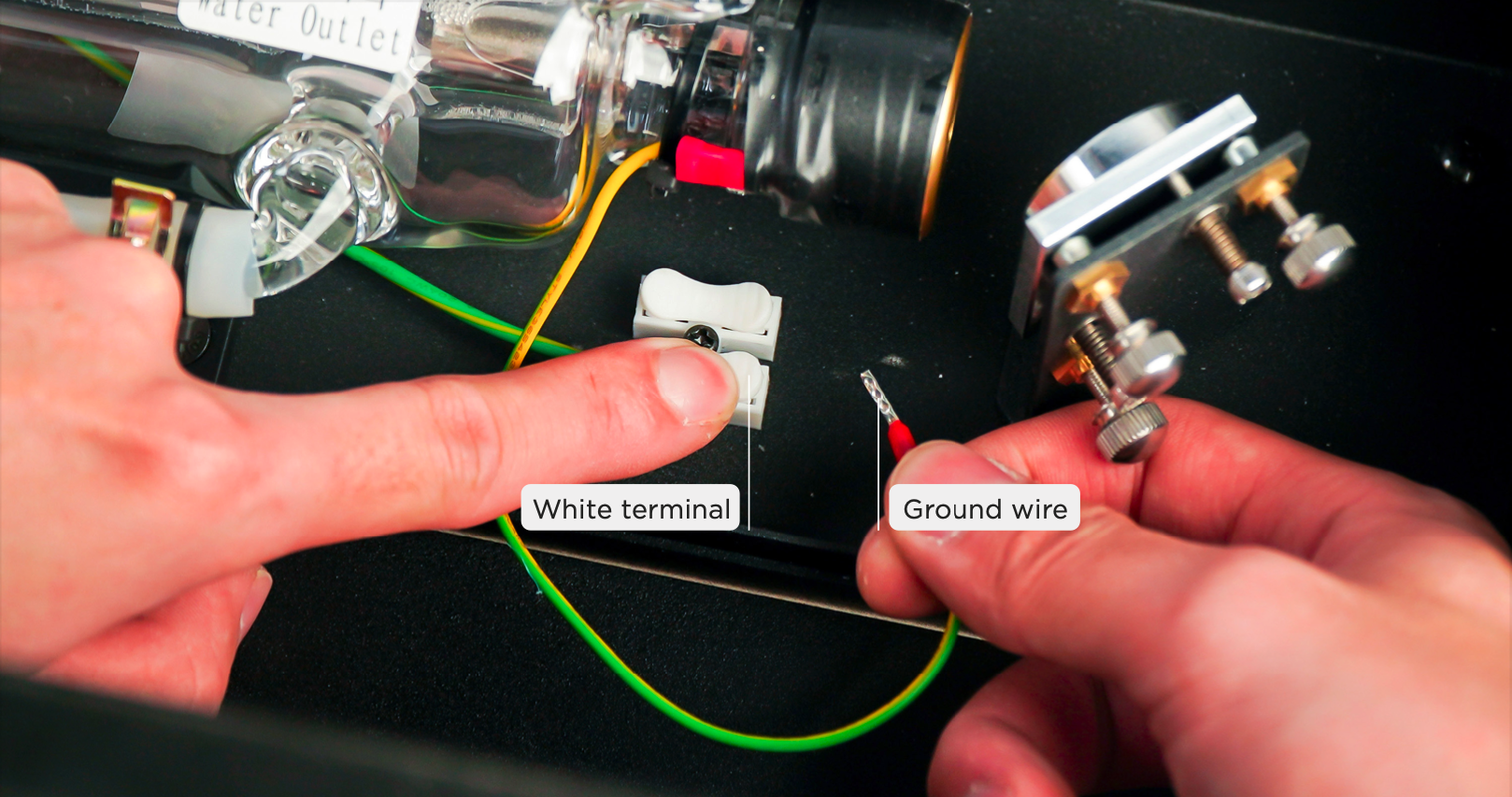

a. Paina valkoista liitintä ja vedä maadoitusjohto ulos (Kuva yllä).

2. Irrota laserputken pidikkeet

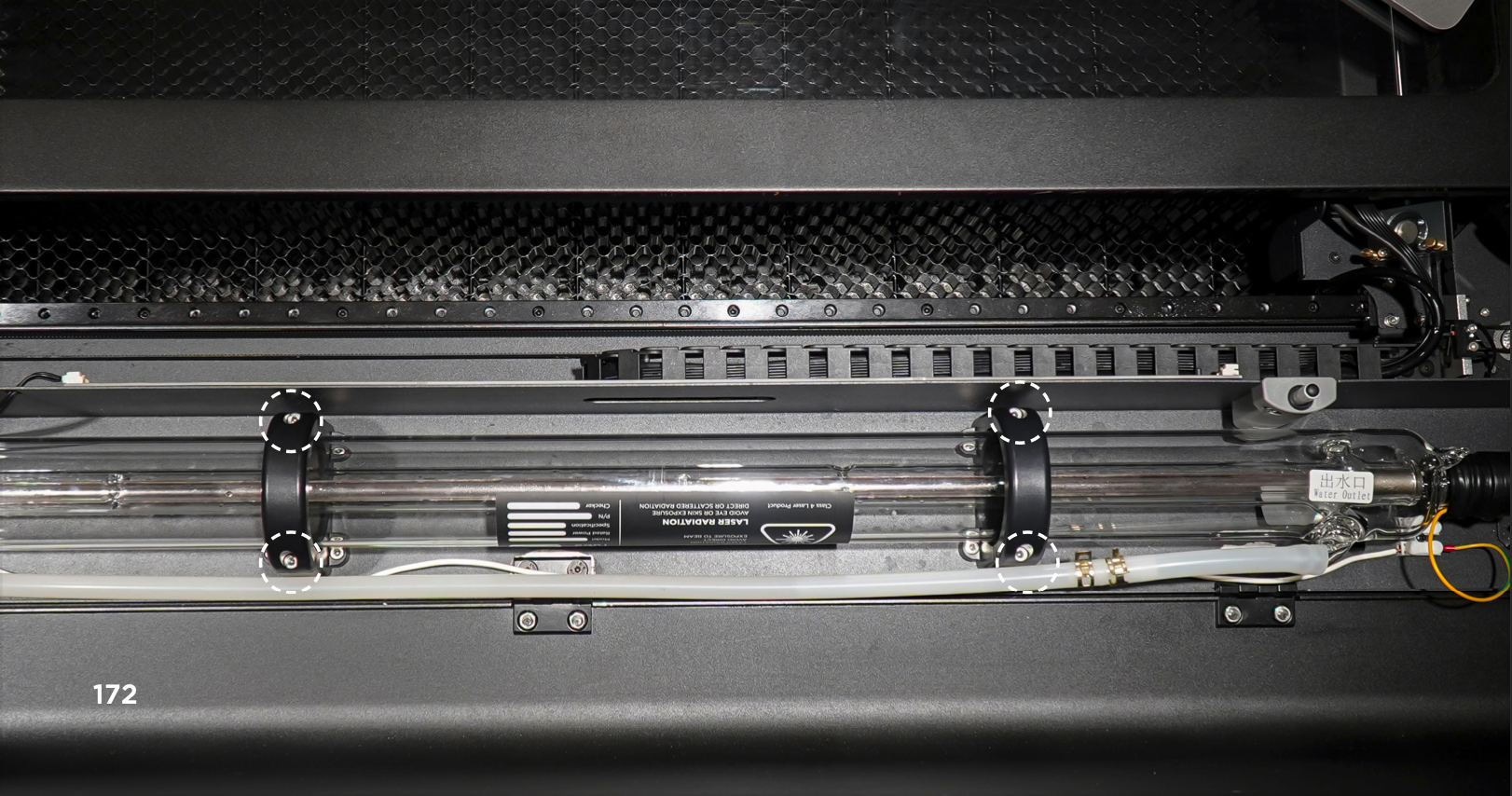

Käytä 3mm:n kuusiokoloavainta löysätäksesi yhteensä 4 ruuvia laserputken pidikkeistä (Kuva alla).


3. Irrota laserputki tyhjentääksesi veden

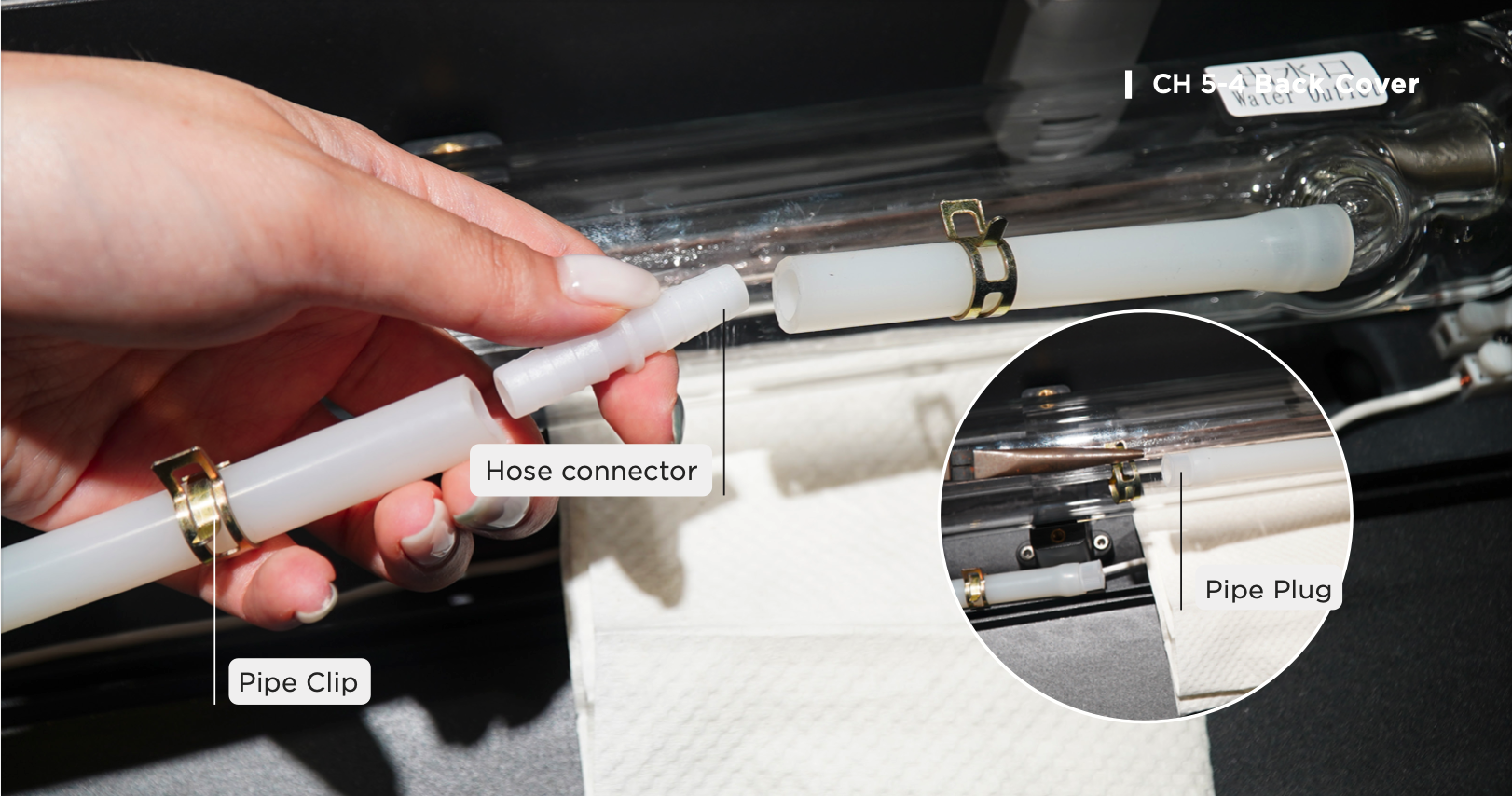

a. Aseta pyyhe tai paperipyyhe lasertorven alle vuodon varalta (Huomioi lasertorven asento ja kulma) > Siirrä molemmat putkikiinnikkeet pois letkuliittimestä neulapihdeillä > Irrota liitin toisesta letkusta ja aseta letkutulppa välittömästi > Toista sama toiselle letkulle >

b. Vedä pidempi letku koneen alaosaan (korkeajännitepuolelle) ja laita aukko vesisäiliöön > Poista letkutulppa veden tyhjentämiseksi (Kun veden ulostulo matalajännitepuolella on alempana kuin korkeajännitepuolella, vesi tyhjenee sifonin ilmiön vuoksi) >
c. Nosta laserputkea tyhjentääksesi veden kokonaan. (Ohita tämä vaihe, jos et aio siirtää putkea.)



4. Aseta laserputki takaisin ja aseta se letkuun

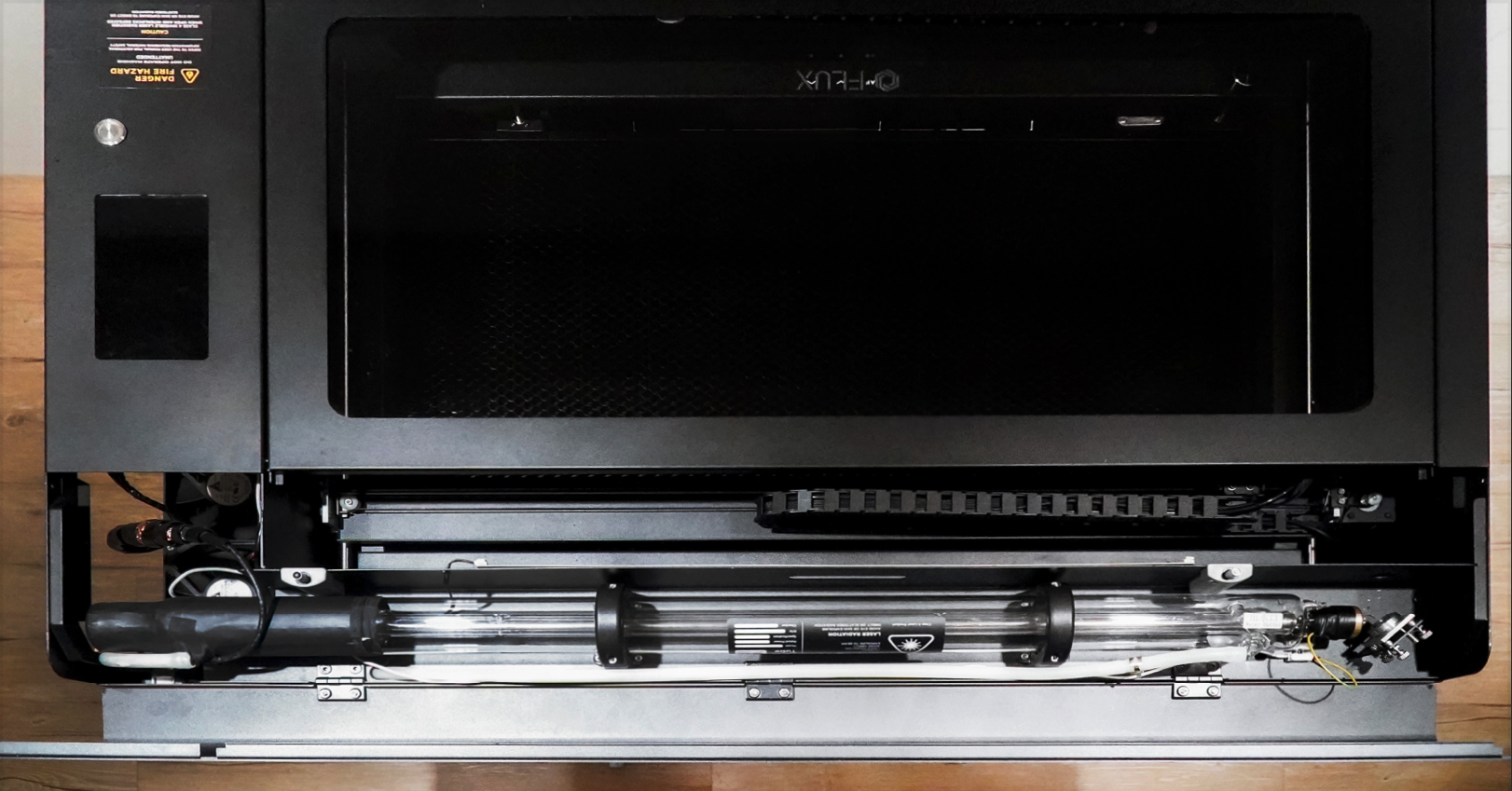

a. Aseta laserputki paikalleen kuten yllä olevassa kuvassa (Ohita tämä vaihe, jos et aio siirtää laserputkea.)

⚠️ Vältä koneen osien joutumista kosketuksiin veden kanssa. Jos vettä vuotaa tai leviää, anna koneen kuivua kokonaan ennen käynnistämistä.

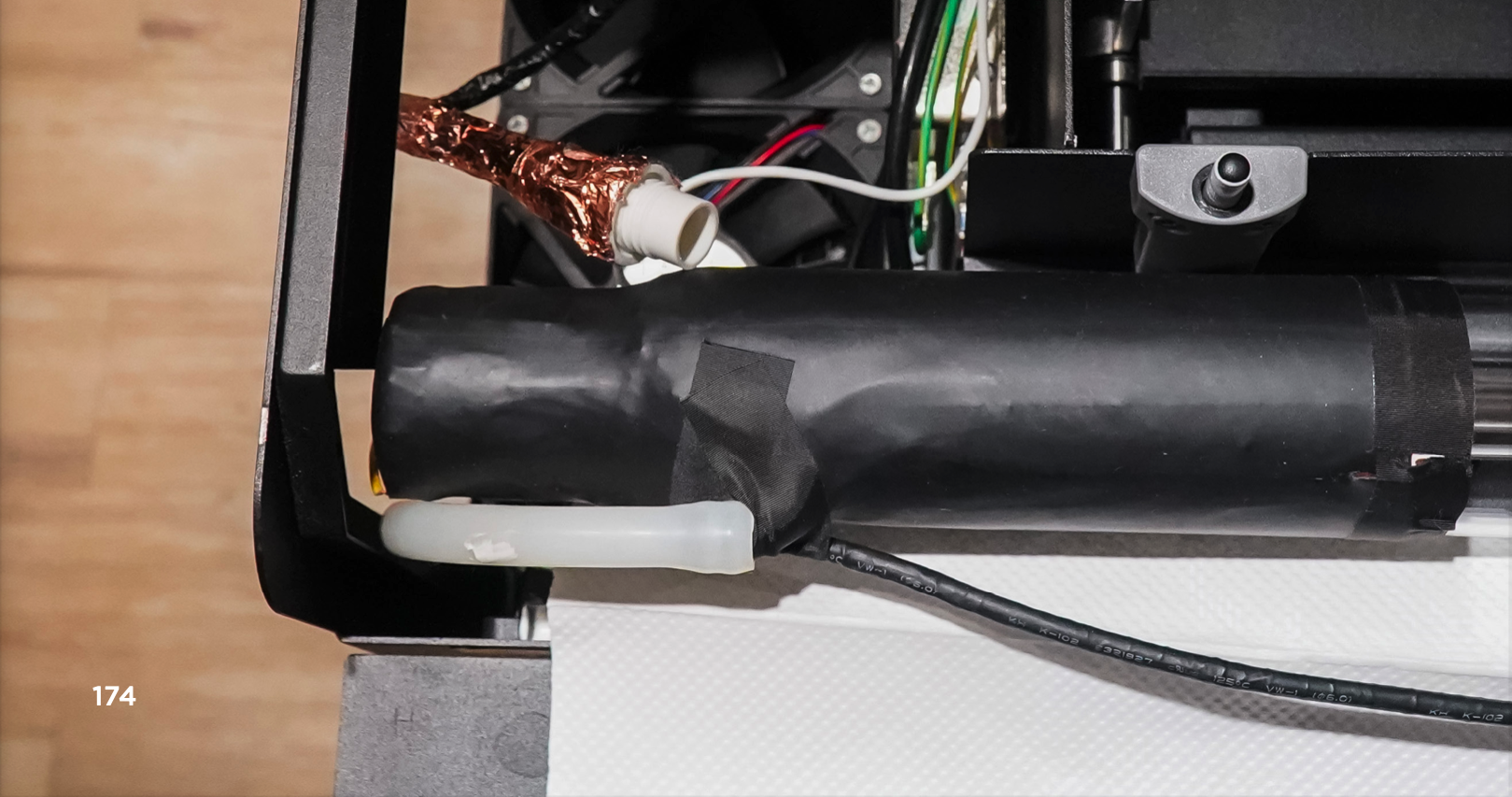

b. Poista tulppa korkeajännitepuolelta ja aseta letku. ___2022-09-29___4.39.11.png

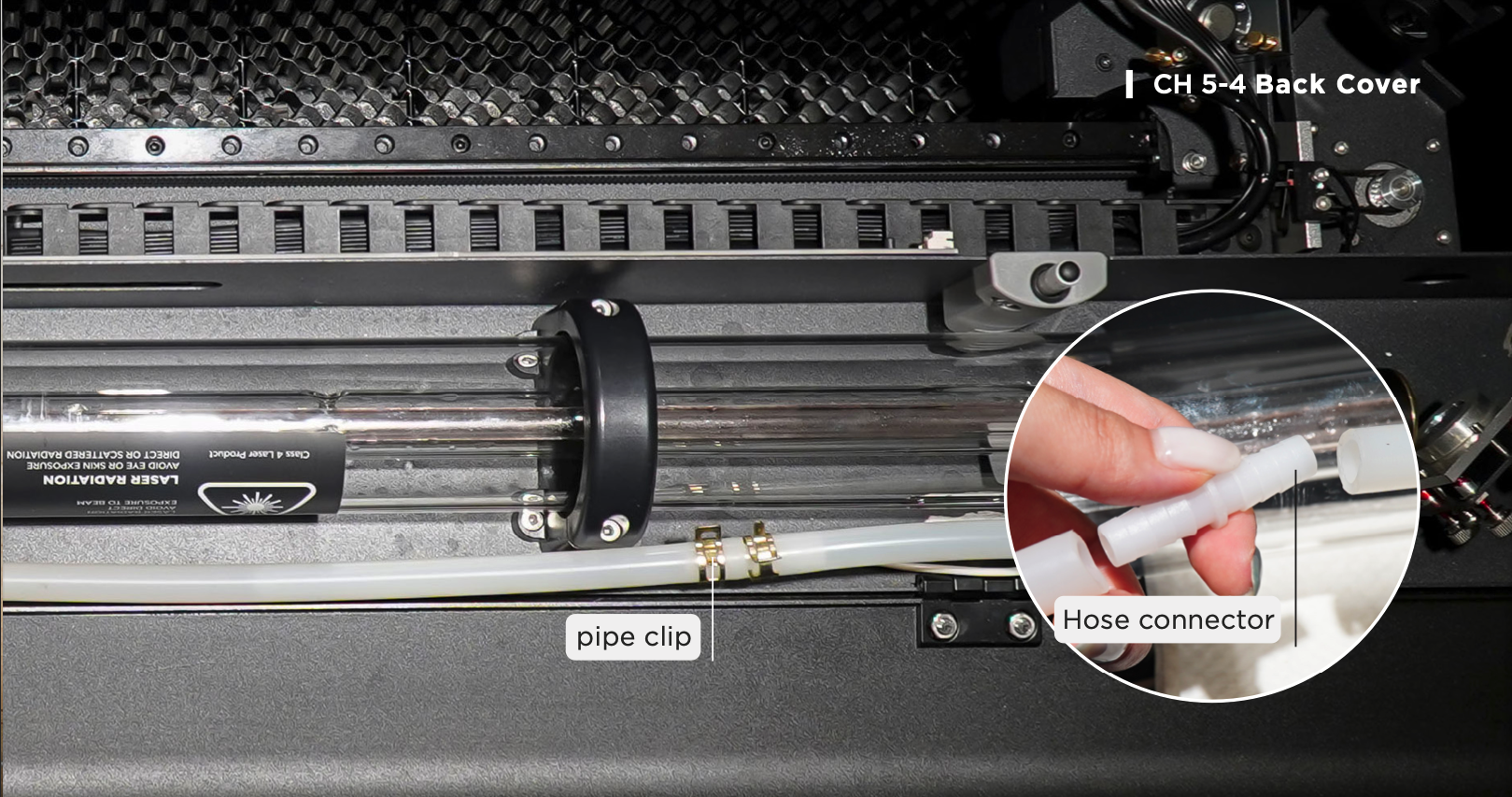

___2022-09-29___4.40.07.png c. Matalajännitepuolella. Aseta kiinnike lyhyempään letkuun > Poista tulppa > Aseta liitin molempiin letkuihin > Siirrä molemmat kiinnikkeet lähemmäksi toisiaan vuodon estämiseksi.

5. Kytke laserputken maadoitusjohto

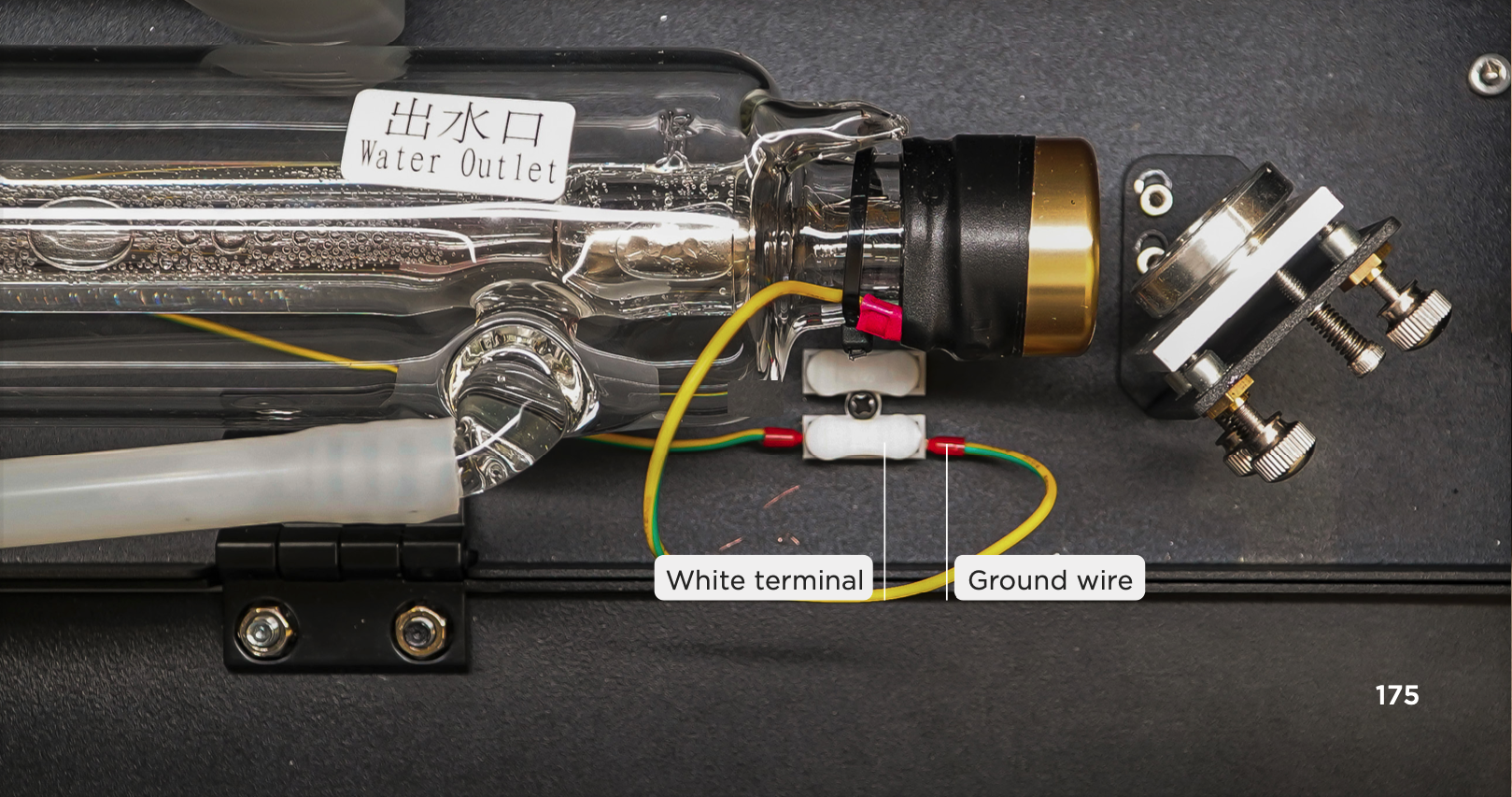

a. Matalajännitepuolelle > Paina valkoista liitintä alas ja aseta maadoitusjohto > Vapauta valkoinen liitin > Vedä maadoitusjohtoa varovasti tarkistaaksesi, että se on kunnolla kiinni.


6. Kiinnitä laserputken pidikkeet

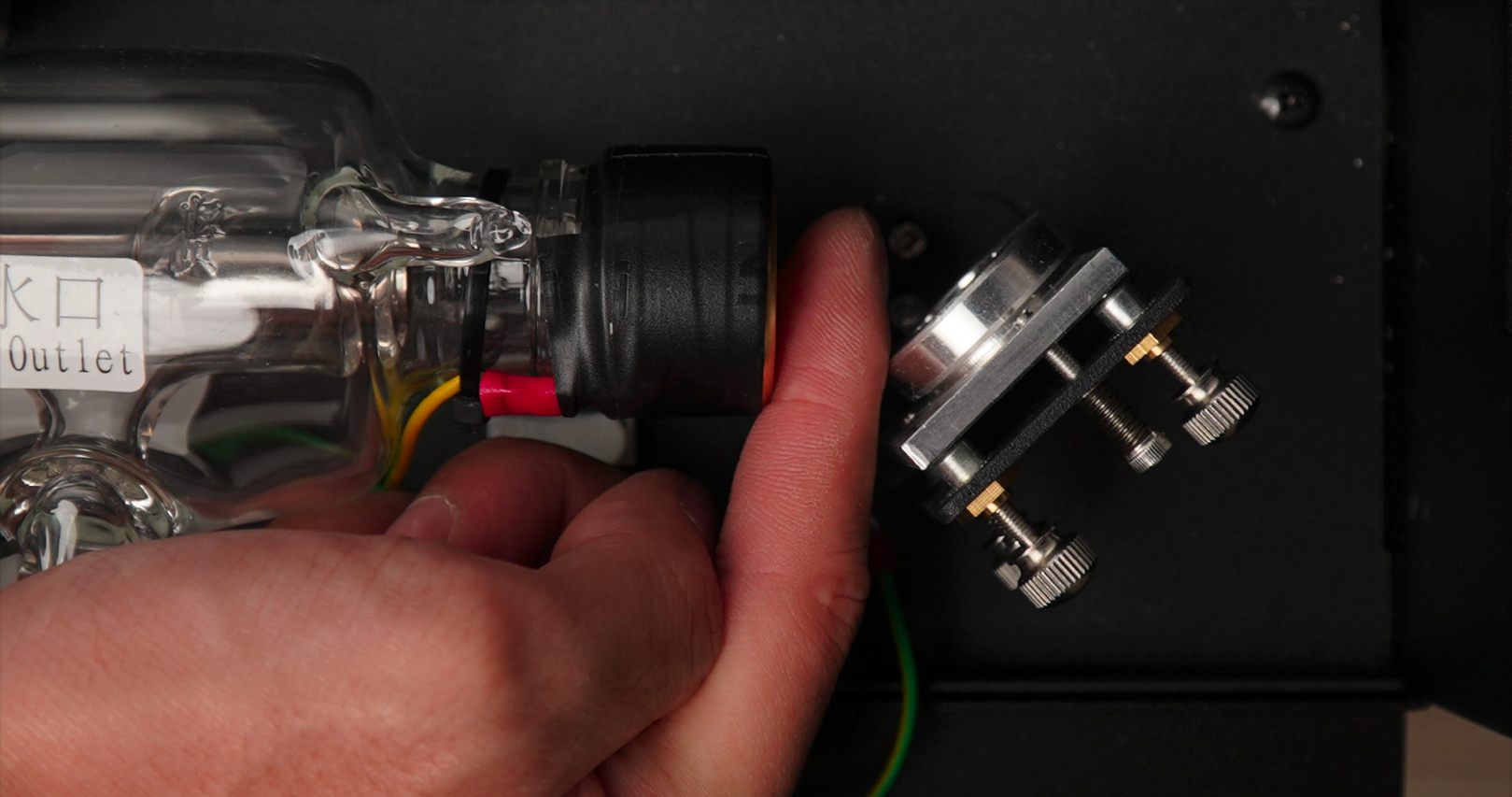

Varmista, että laserputken ja ensimmäisen heijastavan peilin välinen etäisyys on noin 15 mm (yhden sormen etäisyys)

7. Virtajohto ja käynnistys

Kytke virtajohto ja käynnistä kone.

8. Vesipumpun poistaminen

Poista takaneliölevy Torx-ruuvimeisselillä > Ota vesipumppu ulos.


9. Veden täyttö

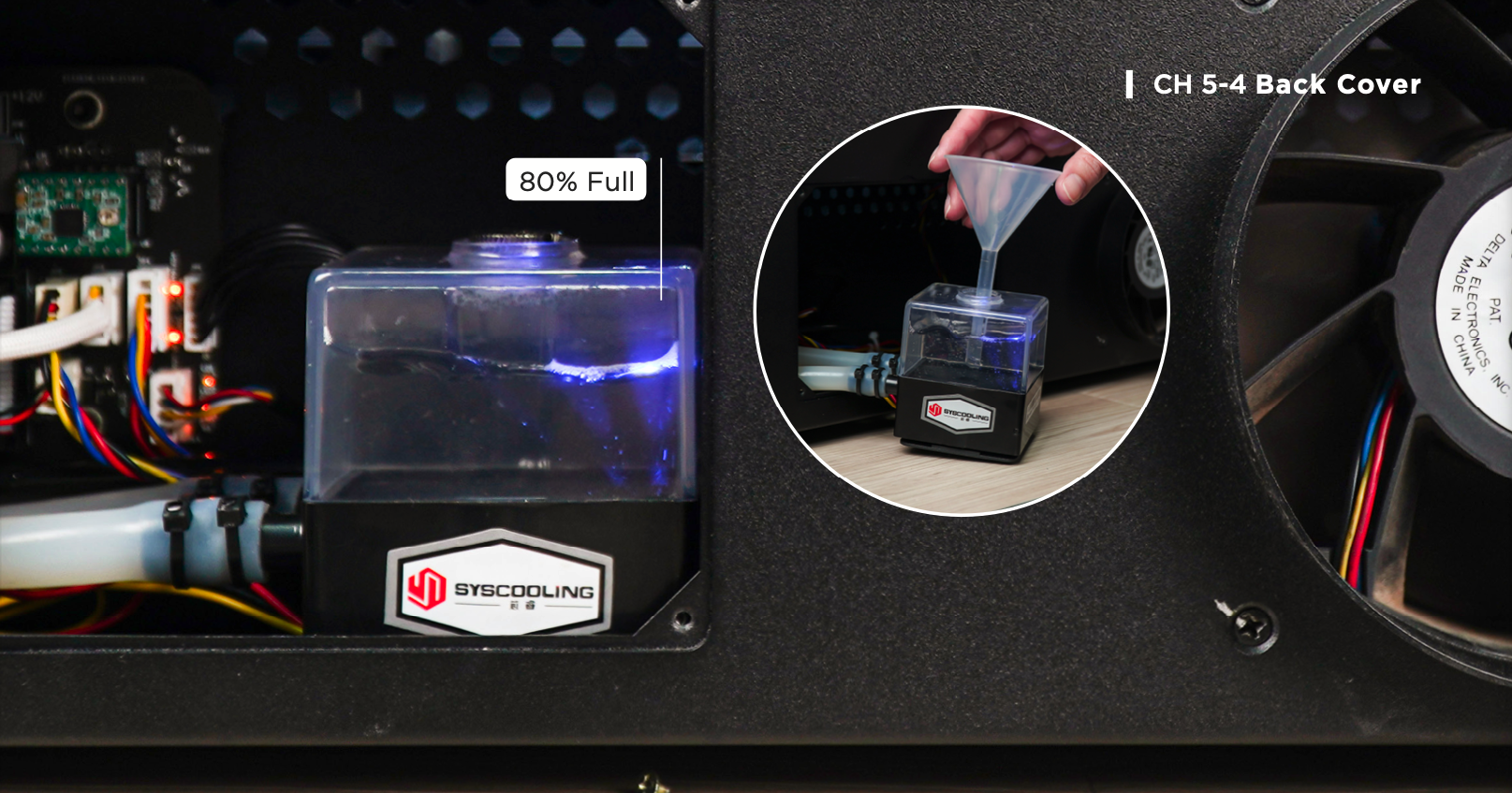

Avaa pumpun korkki kaksipäisellä avaimella > Aseta suppilo > Kaada vettä hitaasti ja pidä se 50 % täynnä > Siirry "Ylläpitotilaan" ja odota, kunnes kotiutus on valmis > Paina "Pumppu"-painiketta käynnistääksesi vesipumpun > Kun vesisäiliön vesi vähenee, lisää vettä, kunnes säiliö on 80 % täynnä.

10. Sulje vesipumpun korkki

Aseta pumpun korkki takaisin ja kiristä se fvain sormia > Aseta vesipumppu takaisin paikalleen.

11. Kokoa levy uudelleen

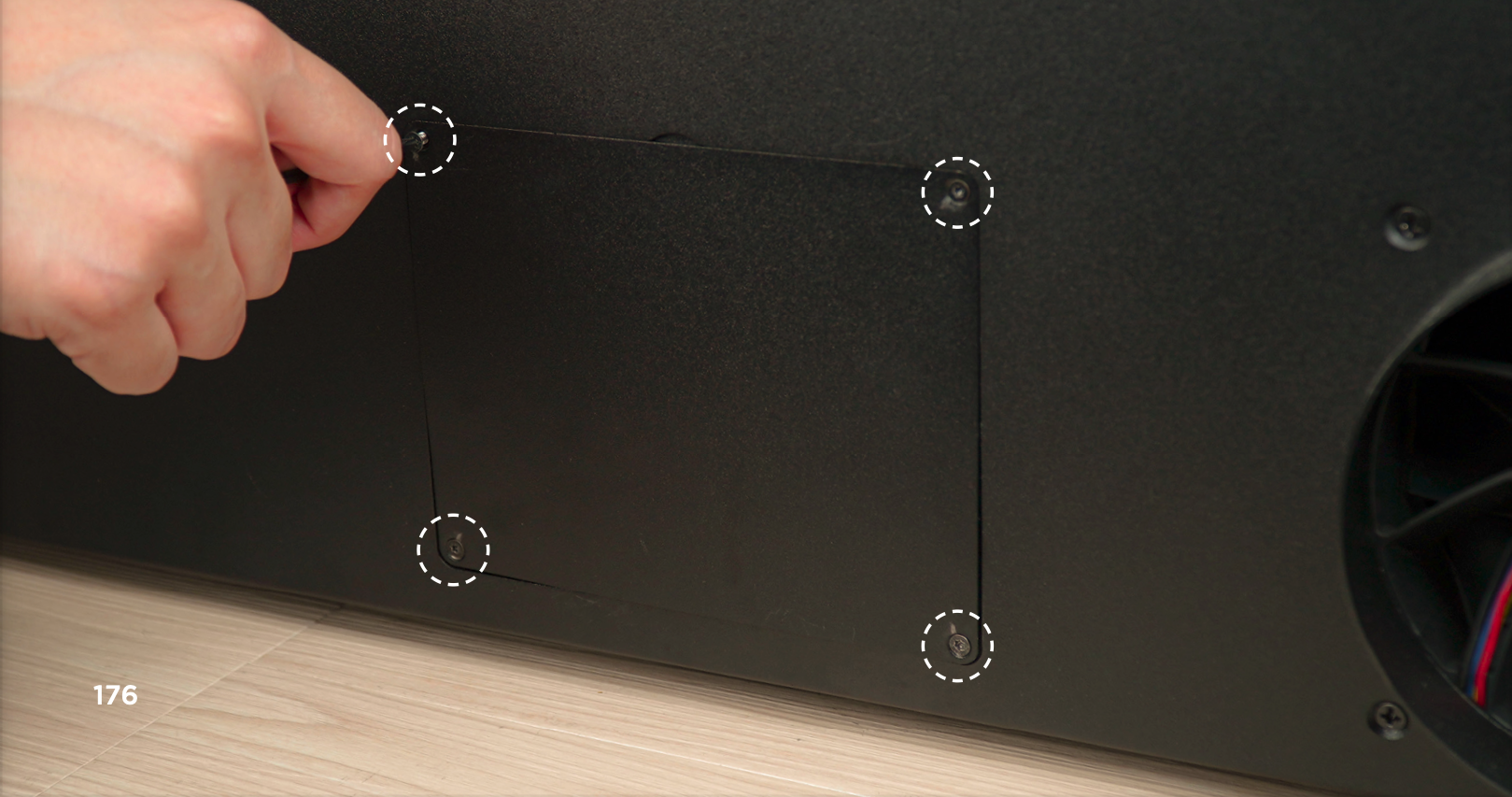

Kiinnitä levy takaisin kiristämällä nämä 4 ruuvia Torx-ruuvimeisselillä.
