Kuvaus:
Jos pystysuoria pisteitä ei löydy tai ne ovat aivan liian pieniä suuttimen kärkinauhalla, se tarkoittaa, että pystysuora polku (Z-akseli) on liian paljon pois paikoiltaan, ja sitä on vaikea säätää tarkennuslinssin ollessa päällä.
Tämän vuoksi tässä artikkelissa näytetään, kuinka tarkistaa ja säätää pystysuoraa polkua ilman tarkennuslinssiä.
Ennen aloittamista
Varmista, että 1. peilistä 2. peiliin ja 2. peilistä 3. peiliin kulkevat polut ovat hyvin kohdistettu. Muuten tämän sivun vaiheet tekevät optisesta polusta huonomman. (Kuinka tarkistaa?)

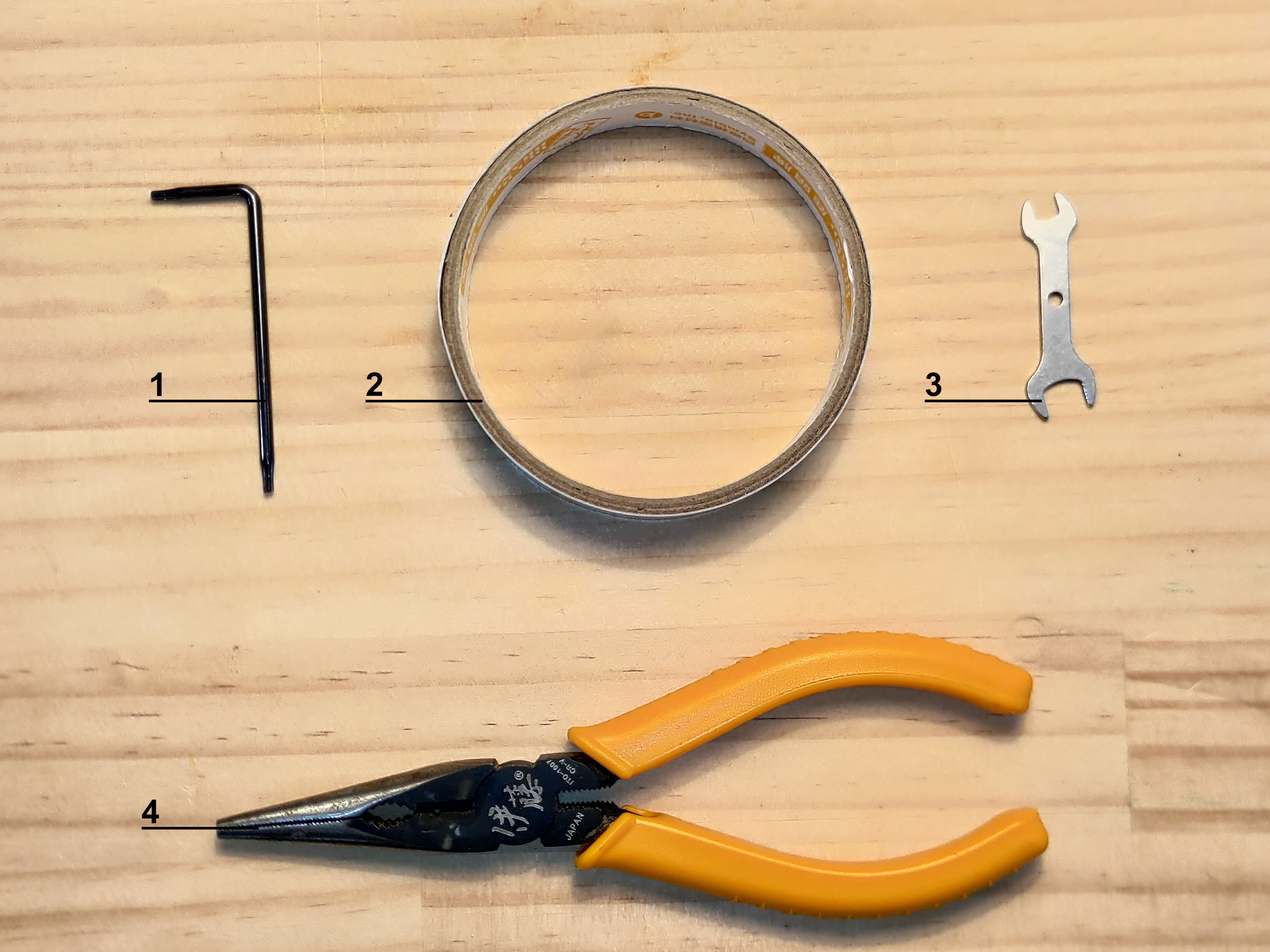

Vaihe 1 - Työkalujen valmistelu
1｜Torx-ruuvitaltta
2｜Kaksipuolinen teippi
3｜Kaksipäinen kiintoavain
4｜Pihdit
Vaihe 2 - Laserpään suojuksen purkaminen

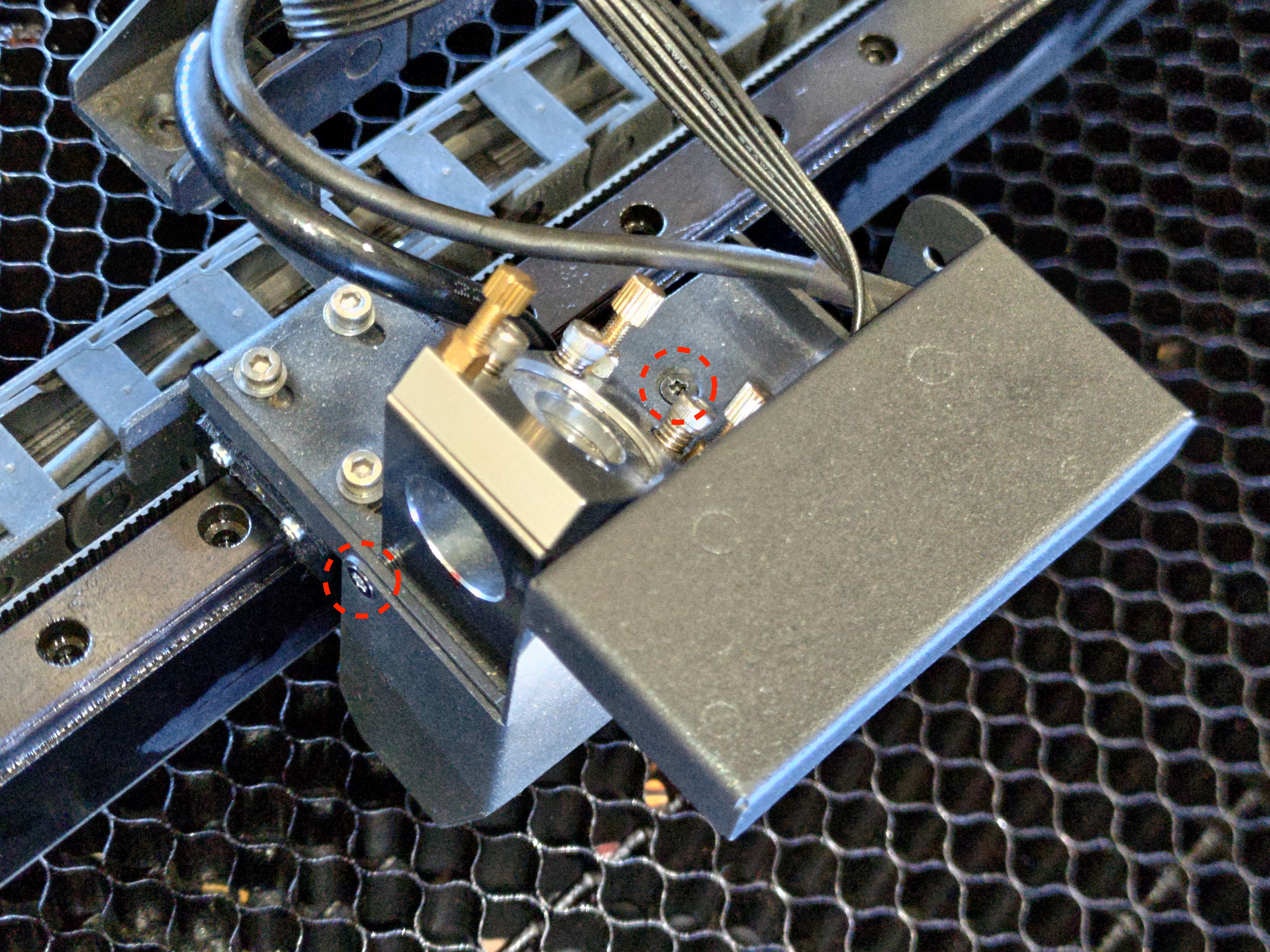

Laske alusta pohjaan ja irrota nämä kaksi ruuvia laservarren kokoonpanosta Torx-ruuvitaltalla.
Vaihe 3 - Suuttimen ja tarkennuslinssin irrottaminen

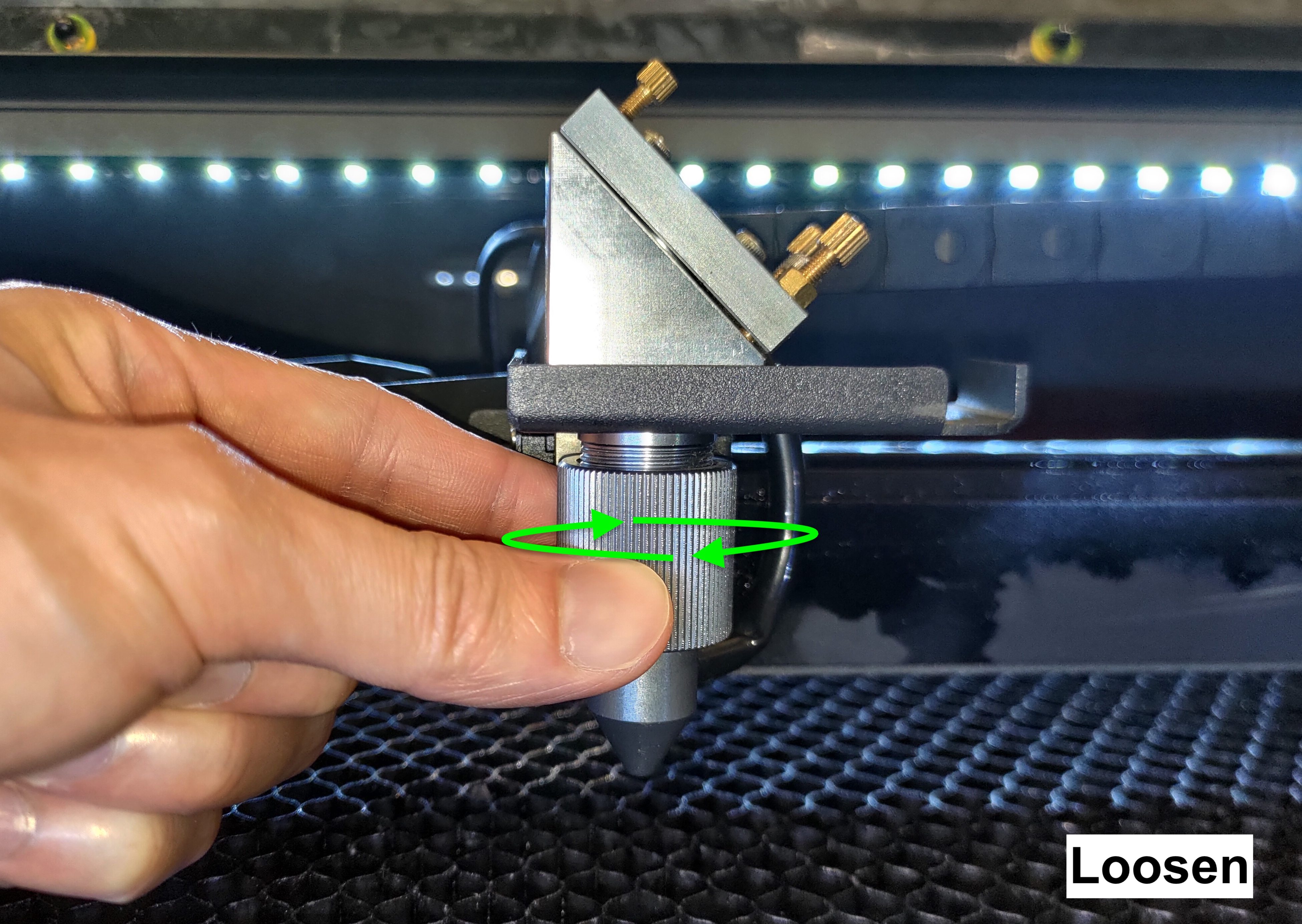

Rengasta on käännettävä myötäpäivään jotta se löystyy.
Renkaan löysäämisen jälkeen suutin voidaan irrottaa laserpään kokoonpanosta.

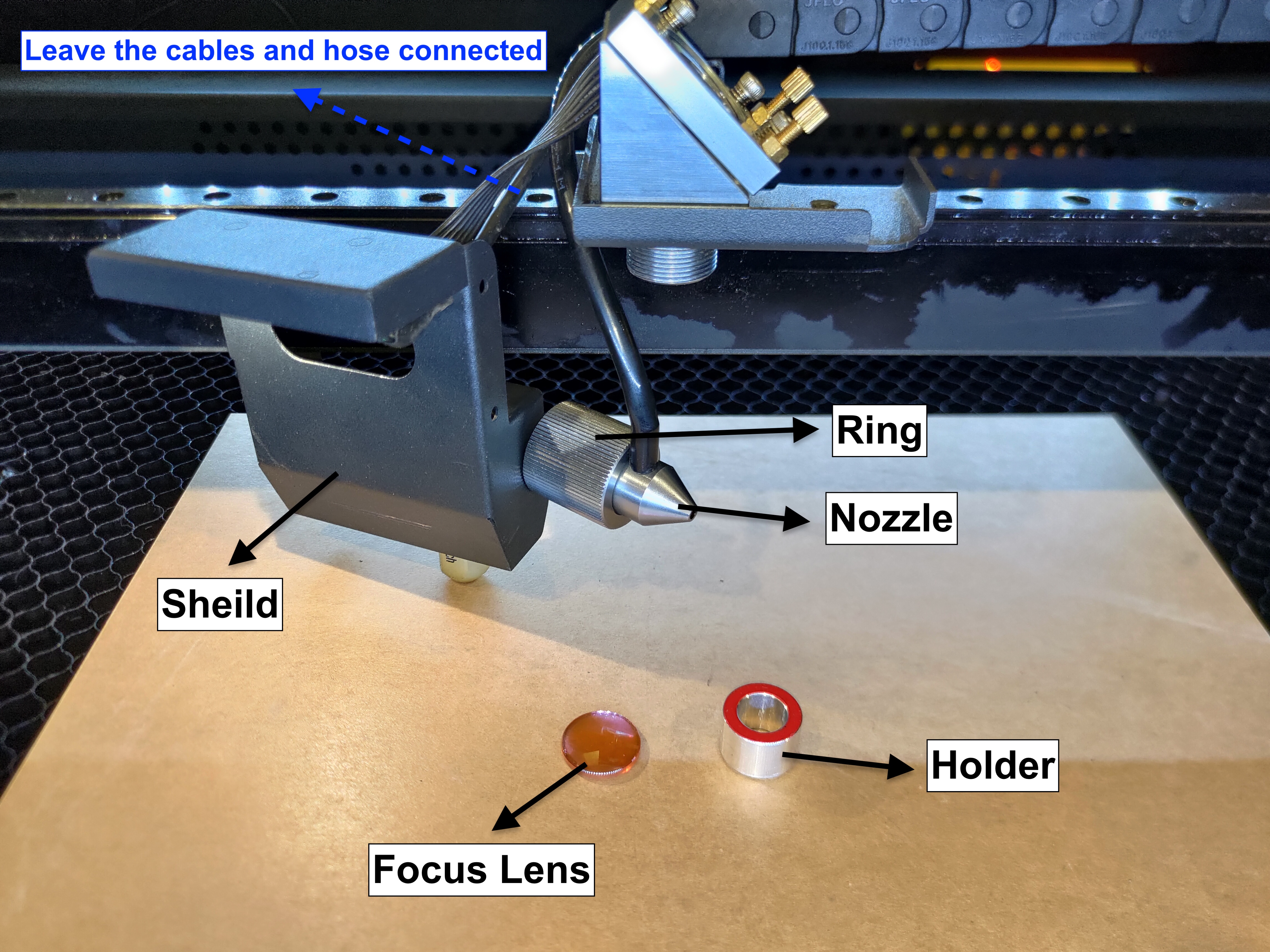

Suuttimen sisällä on tarkennuslinssi ja linssinpidin.
Pidä ne turvassa ja jätä kaapelit ja letku kytkettyinä.
Vaihe 4 - Suojuksen ja suuttimen siirtäminen sivuun
Aseta kaapeleilla varustettu suojus ja letkulla varustettu suutin muoviketjun yläpuolelle tai taakse siltä varalta, että lasersäde osuu niihin pulsseja tehdessä.

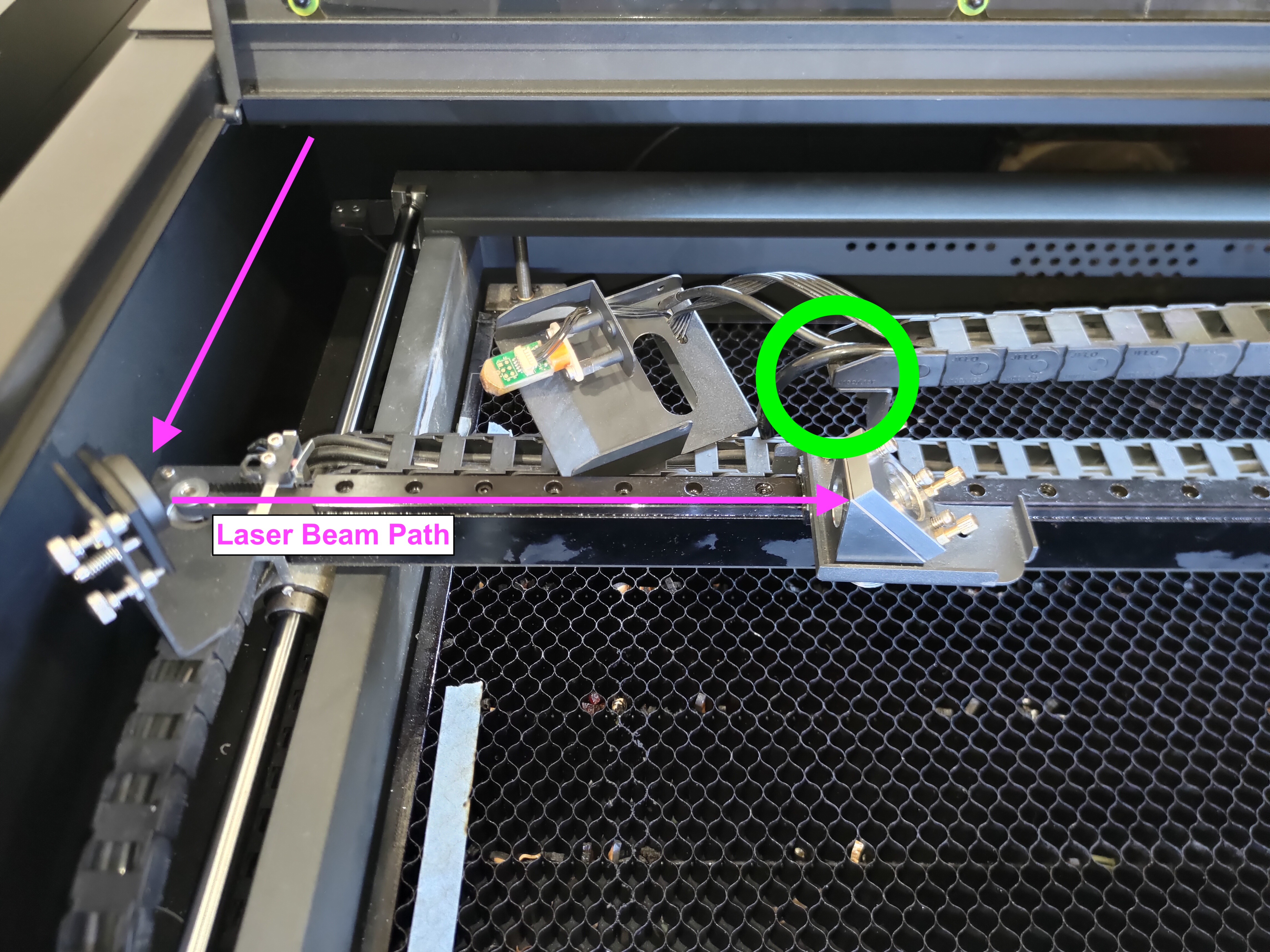

Hyvä asento:

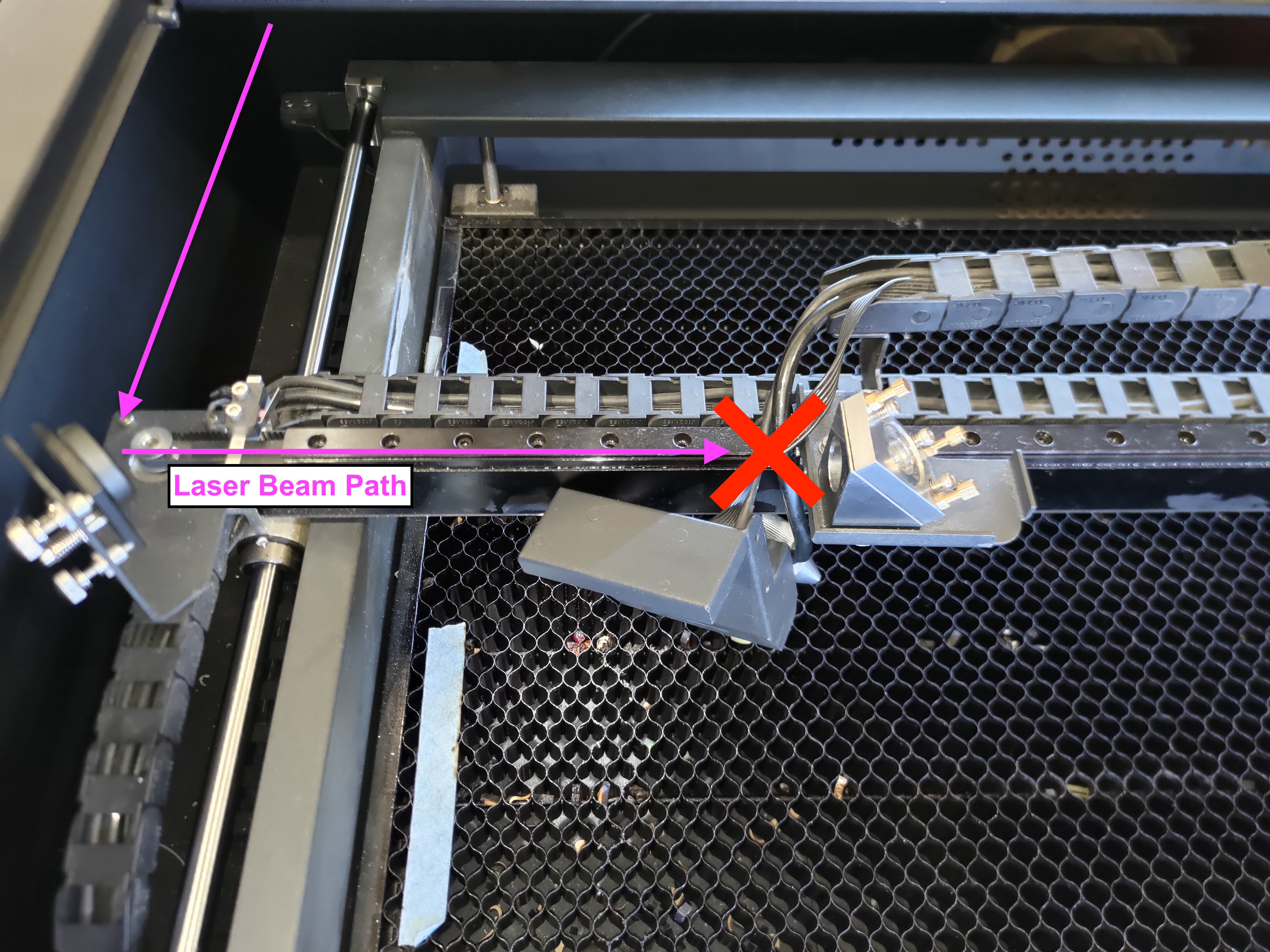

Huono asento:
Vaihe 5 - Pystysuoran reitin (Z-akseli) nollaaminen 3. peilistä
Käytä kaksipäistä kiintoavainta ja pihtejä löysätäksesi 3. peilin 3 mutteria.

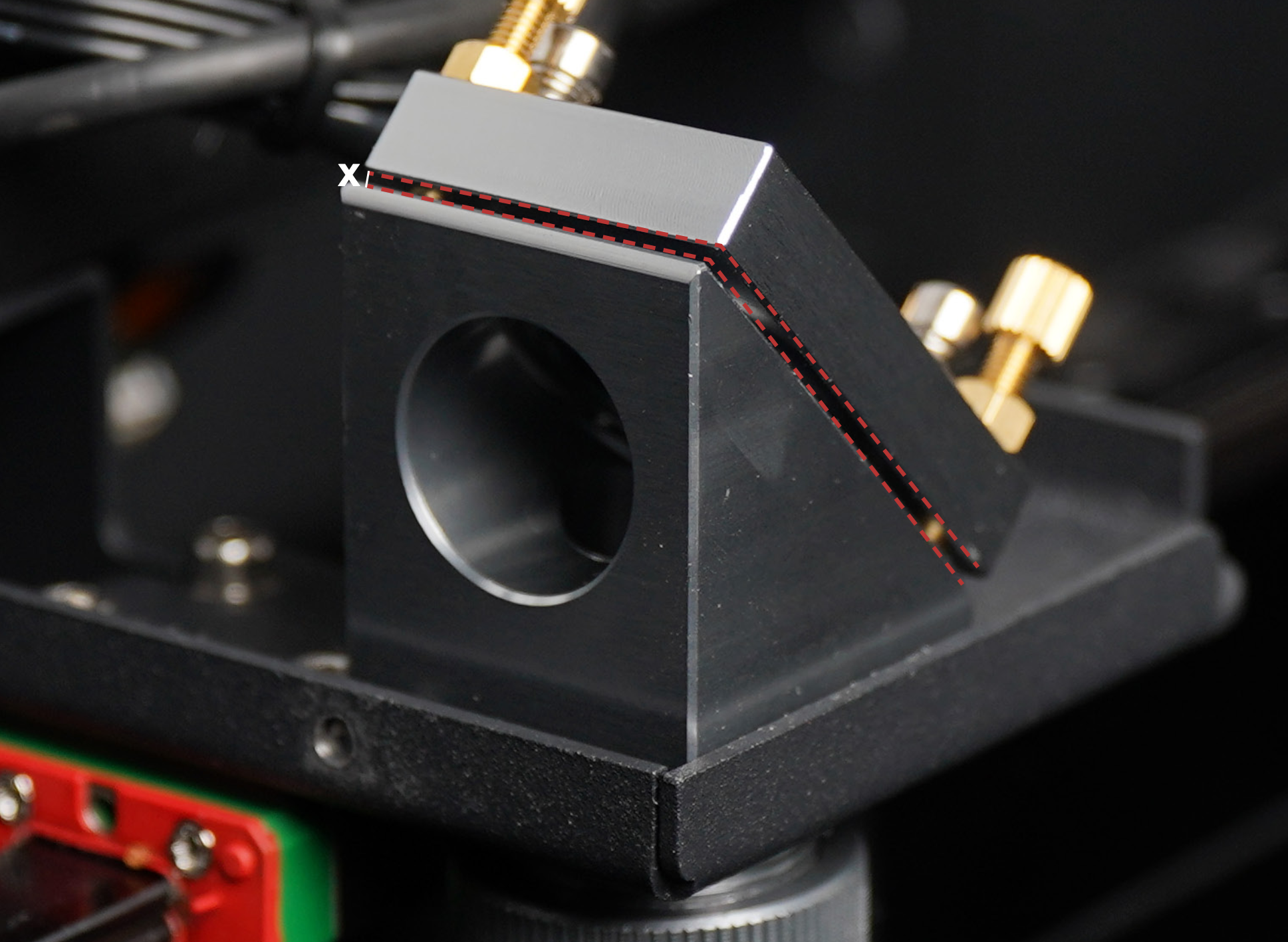

Kierrä näitä kolmea ruuvia vastapäivään kunnes peilinpitimen ja istuimen välillä ei ole rakoa, tai löysää ruuvit kokonaan mutta älä ota niitä pois.

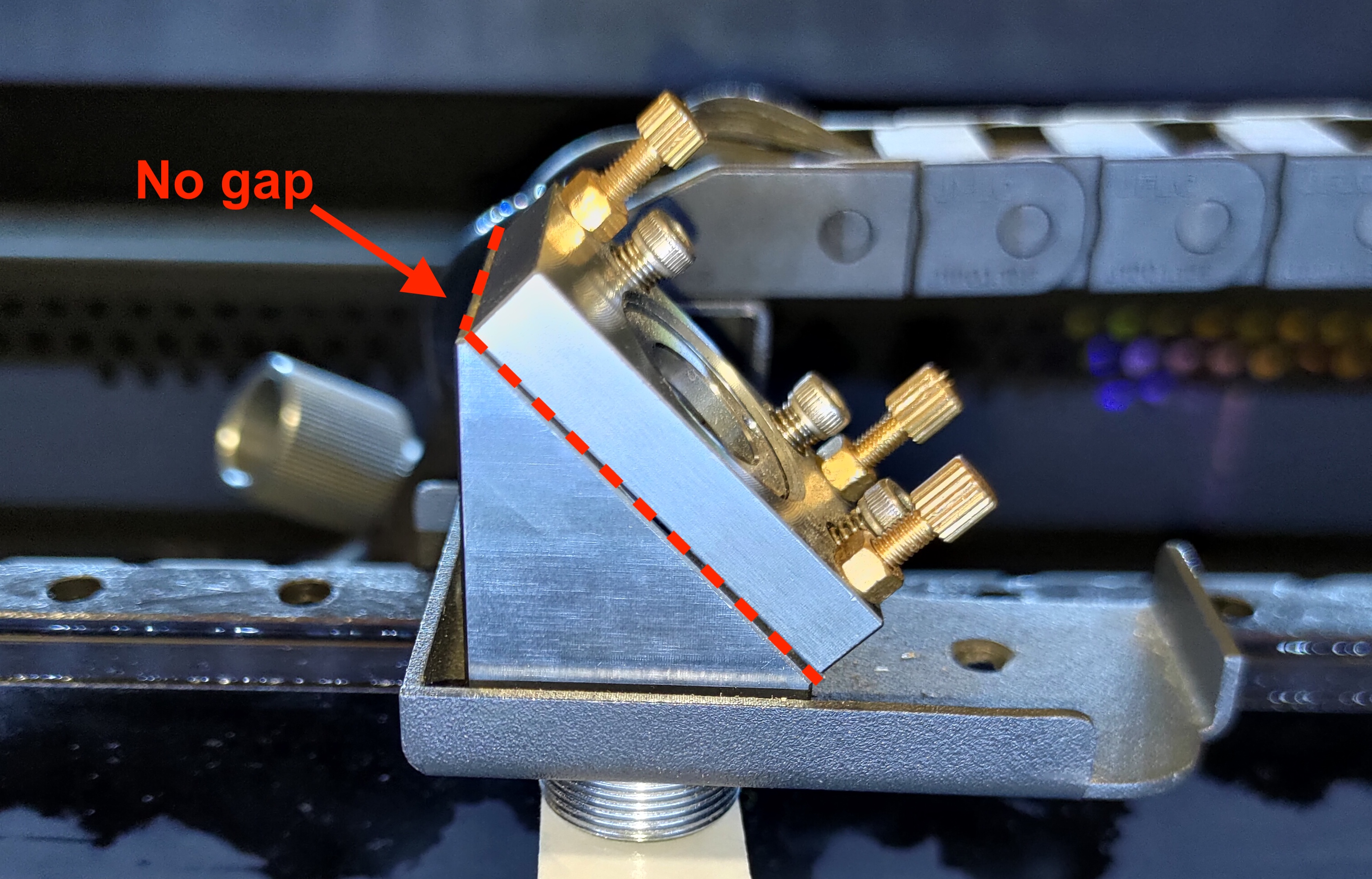

Kun niiden välillä ei ole rakoa, se osoittaa, että pystysuuntainen reitti on nollattu.
Vaihe 6 - Teipin kiinnittäminen ja pulssien tekeminen

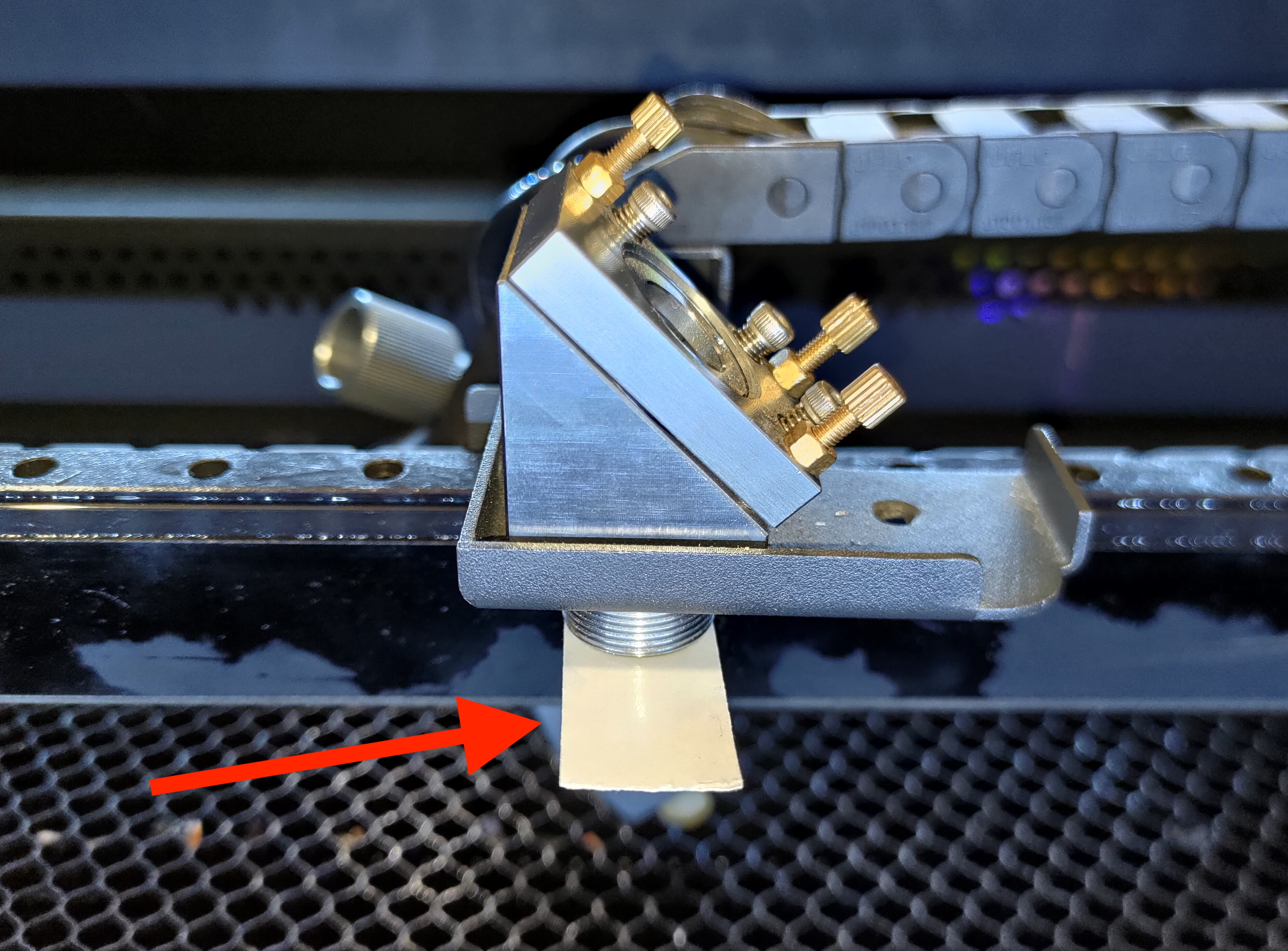

Aseta pala yksipuolista kaksipuolista teippiä laserpään alle ja paina se sisäänkäyntiä vasten painetun merkin muodostamiseksi.
Siirrä laserpää vuoteen keskelle ja tee 3 pulssia.
(Siirry kohtaan Ylläpito >> Paina "Moottori" >> Siirrä päätä manuaalisesti >> Sulje kansi >> Tee 3 pulssia)
Vaihe 7 - Pystysuoran pisteen sijainnin määrittäminen
Poista teippi ja määritä pisteen sijainti.
Mahdollisia sijainteja on vain kolme: keskellä, vasemmalla ja oikealla.
1. Keskiasento:
Jos piste on keskellä kuten yllä olevassa kuvassa, pystysuora reitti on kunnossa ja voit siirtyä vaiheeseen 8.
2. Vasen asento:
Jos piste on vasemmalla, kuten yllä olevassa kuvassa, pystysuoraa reittiä on säädettävä.
Säätöohje:
Kierrä jokaista ruuvia myötäpäivään nostaaksesi pidikettä niin, että väliin muodostuu rako, ja pisteesi pitäisi siirtyä oikealle.
Rako:
Ruuvien säätämisen jälkeen kiinnitä uusi teippi ja tarkista pisteen uusi sijainti, kunnes piste on keskellä. Tämän jälkeen voit siirtyä seuraavaan vaiheeseen.
3. Oikea sijainti:
Jos piste on oikealla, kuten yllä olevassa kuvassa, laserputken ulostulokulma on liian matala eikä sitä voida säätää. Keskeytä toimenpide tähän ja ota yhteyttä paikalliseen jälleenmyyjään saadaksesi lisäohjeita.
Vaihe 8 - Kiristä kaikki 3. peilin mutterit
Säädön jälkeen kiristä kaikki mutterit asennon kiinnittämiseksi.
Vaihe 9 - Asenna tarkennuslinssi ja suutin takaisin paikoilleen

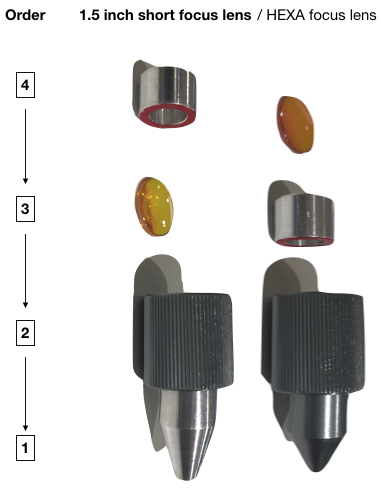

Katso alla olevasta kuvasta, miten linssi ja linssipidike asetetaan oikeassa järjestyksessä.
Valitse linssisi oikea järjestys:
Vasen on tarkoitettu 1,5 tuuman lisälinssiä varten ja oikea on tarkoitettu oletusarvoiselle HEXA-linssille.
(Linssin kaareva puoli tulee ylöspäin)
Kun olet asettanut linssin ja pidikkeen paikalleen, kiristä rengas kiertämällä rengasta vastapäivään.
Vaihe 10 - Asenna suojus takaisin paikalleen
Ruuvaa nämä kaksi ruuvia takaisin.
Vaihe 11 - Palaa tavalliseen OPA-prosessiin
Huomaa, että tämä ohje ei tarkoita OPA-prosessisi valmistumista.
Jatkaaksesi OPA-prosessia palaa tavallisen OPA-prosessin vaiheeseen 9.
Löydät linkin tavalliseen OPA-prosessiin täältä: 4-8 Optisen radan kohdistus.
