5-12 Epänormaali automaattitarkennus (Ador)

Kuvaus

Tämä artikkeli on tarkoitettu autofokus-toiminnon ongelmien vianmääritykseen.
Esimerkiksi Z-akseli (moduuli) ei reagoi, Z-akseli (moduuli) liikkuu epänormaalisti tai Z-akselin (moduulin) kotiinpaluu epäonnistuu jne.

Jos koneesi ongelma on virheellinen tarkennusetäisyys, katso article säätääksesi tarkennusetäisyyttä.

Huomaa, että automaattitarkennustoiminnon epäonnistumisen syyt voivat vaihdella. Ongelma saattaa jatkua alla olevien vaiheiden jälkeen.
Voit kuitenkin kerätä hyödyllisiä tietoja FLUX-tiimille ongelman tehokkaampaa selvittämistä varten.

Vaihe 0 - Käytä tarkistuslistaa vaiheiden seuraamiseen ja tulosten kirjaamiseen

Tämä lista merkitsee kaikki opetusohjelmassa tekemäsi testit.
Kun testit on tehty, tallenna lista PDF-tiedostona ja lähetä se jälleenmyyjällesi tai FLUX-tiimille.

Napsauta linkkiä päästäksesi tarkistuslistaan: Auto-Focus Function Fail (Ador)

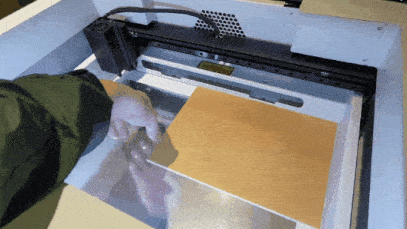

Vaihe 1 - Poista materiaali

Jotta voidaan sulkea pois mahdollisuus, että alkuperäinen materiaali on syynä, poista se työskentelyalueelta ja varmista, että pohjakansi on asennettu kunnolla.

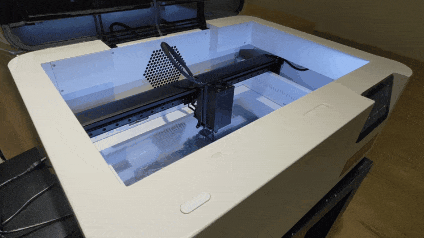

Tämän jälkeen suorita automaattitarkennus, moduulin pitäisi mennä suoraan alas pohjakanteen.

Määritä tuloksesi ja seuraava toimenpide:

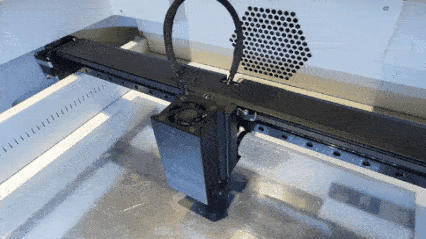

Vaihe 2 - Irrota moduuli

Jos moduuli on asennettu, poista se ensin, jotta kone olisi tilassa ilman ulkoisia häiriöitä.

Vaihe 3 - Siirry ohjausmoodiin

Siirry suoraan ohjausmoodiin, kuten alla olevassa videossa näytetään.
(Käyttäjille, jotka ovat jumiutuneet käynnistystestiin, ohita käynnistystesti - Opas)

Vaihe 3.1 - Käytä samaa materiaalia ja suorita automaattitarkennus uudelleen

Varmista, että materiaalilla on tasainen pinta ennen tarkennusta.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 3.2 - Asenna moduuli uudelleen ja tarkista oikea tapa suorittaa automaattitarkennus.

Katso ensin seuraavat artikkelit asentaaksesi moduulin uudelleen ja myös oikea tapa tarkentaa.

10W/20W Diodilaserimoduuli	2W Infrapunalaserimoduuli	Tulostusmoduuli

Suorita uudelleenasennuksen jälkeen toinen automaattitarkennus samalla materiaalilla.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 4 - Sulje pois laiteohjelmisto-ongelmien mahdollisuus

Epäonnistunut laiteohjelmiston asennus voi aiheuttaa Z-akselin moottorin toimimattomuuden tai järjestelmän virheellisten parametrien tallentamisen. Tehdasasetusten palauttaminen voi tehokkaasti poistaa laiteohjelmisto-ongelmien mahdollisuuden.

• Palauta ensin tehdasasetukset (Pääsivu > Kone > Asetukset > Palauta tehdasasetukset > Kyllä)



• Tehdasasetusten palauttamisen jälkeen seuraa ohjeita linkissä Koneen laiteohjelmiston päivittäminen ja varmista, että se on päivitetty uusimpaan versioon.


• Päivityksen jälkeen kokeile automaattitarkennusta uudelleen.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 5 - Tarkista Z-akselin ylärajakytkin

Automaattitarkennustoiminnon toimimattomuus voi johtua viallisesta ylärajakytkimestä.
Etsi kytkin ja paina sitä sormella tai kynällä, ja tarkista, toimiiko Z-akselin kuvake näytöllä ohjausmoodissa normaalisti.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 6 - Tarkista automaattitarkennusmoduulin anturi

Työnnä anturia suoraan yhdellä sormella tarkistaaksesi, voiko anturin laukaista fyysisesti.

Määritä tuloksesi ja seuraava toimenpide:

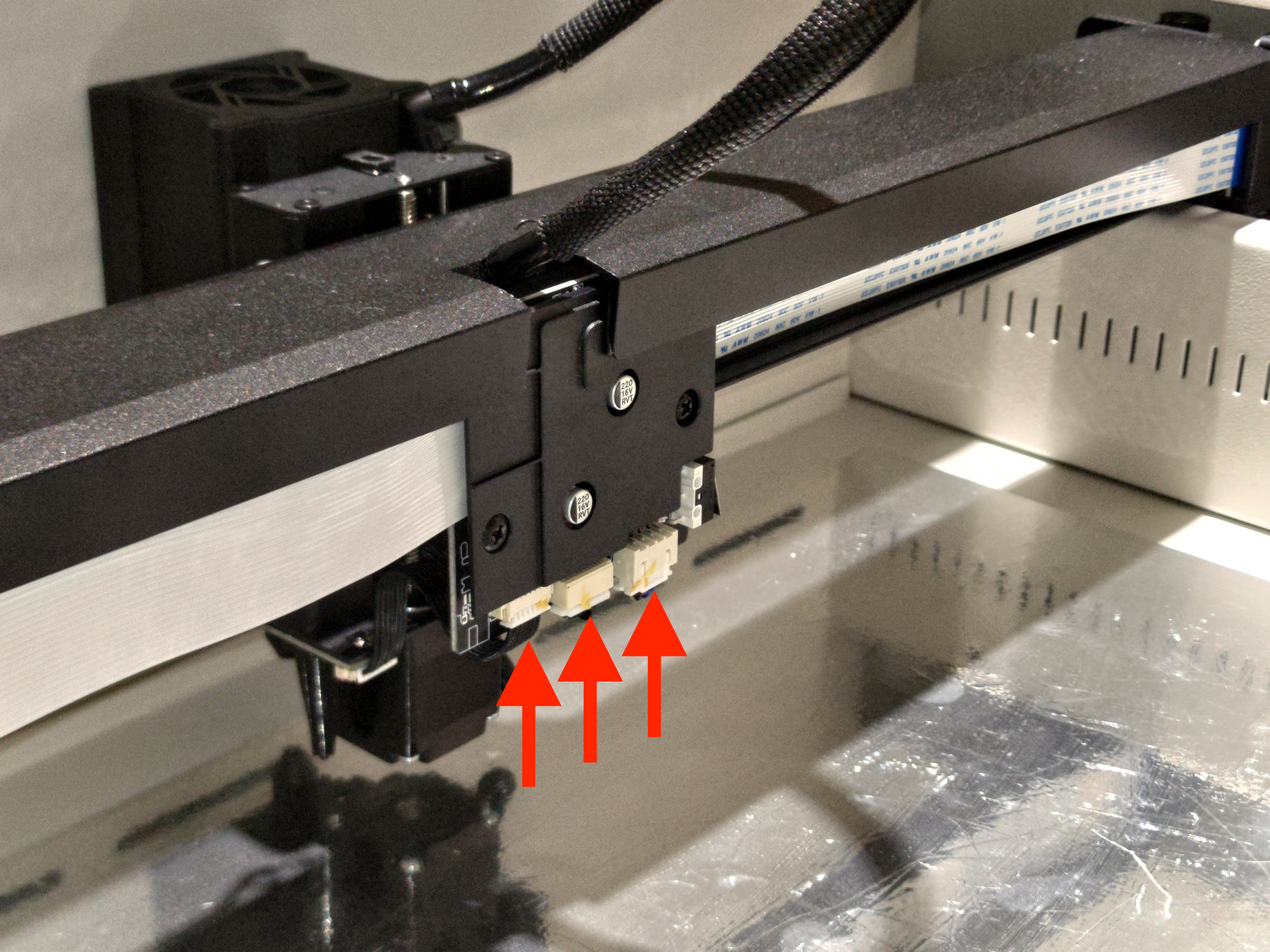

Vaihe 7 - Kytke Z-akselin piirilevyn kaapelit uudelleen

Kytke Z-akselin kaapelit uudelleen varmistaaksesi, ettei ongelma johdu virheellisestä liitännästä, ja suorita sen jälkeen uusi tarkennus.

Vaiheet:
Sammuta virta > Kytke kaapelit uudelleen (Moduulin takaosa) > Kytke virta > Ohjaustila >
Automaattitarkennus

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 8 - Suorita automaattitarkennus fyysisellä painikkeella

Fyysisellä painikkeella tarkentaminen ei kulje käyttöjärjestelmän kautta.
Tämän avulla voidaan määrittää, johtuuko syy laitteistosta vai järjestelmästä.

Käytä painiketta tarkentamiseen ja tarkista, toimiiko se.

Määritä tuloksesi ja seuraava toimenpide:

Vaihe 9 - Ota yhteyttä asiakaspalveluun
