Fonction d'ajustement automatique (Bêta)

Qu'est-ce que l'ajustement automatique ?

L'ajustement automatique est une fonction qui vous aide à générer et aligner des illustrations sur plusieurs matériaux.

Cela permet d'améliorer l'efficacité de vos commandes en grande quantité.

Comment utiliser l'ajustement automatique ?

Préparation : Placez votre matériau sur la zone de travail.

• Assurez-vous que les matériaux et le fond sont exempts de marques ou de saleté.
• Assurez-vous que les matériaux contrastent avec l'arrière-plan : les matériaux clairs doivent être placés sur un plateau alvéolé ou du papier noir, et les matériaux foncés sur un fond blanc pour une identification facile.
• Ne placez qu'un seul type de matériau à la fois, en vous assurant que les matériaux sont uniformes en forme, taille et couleur.
• Maintenez un espacement d'au moins 5 mm entre chaque matériau pour assurer des contours nets.

Comment placer correctement le matériau ?

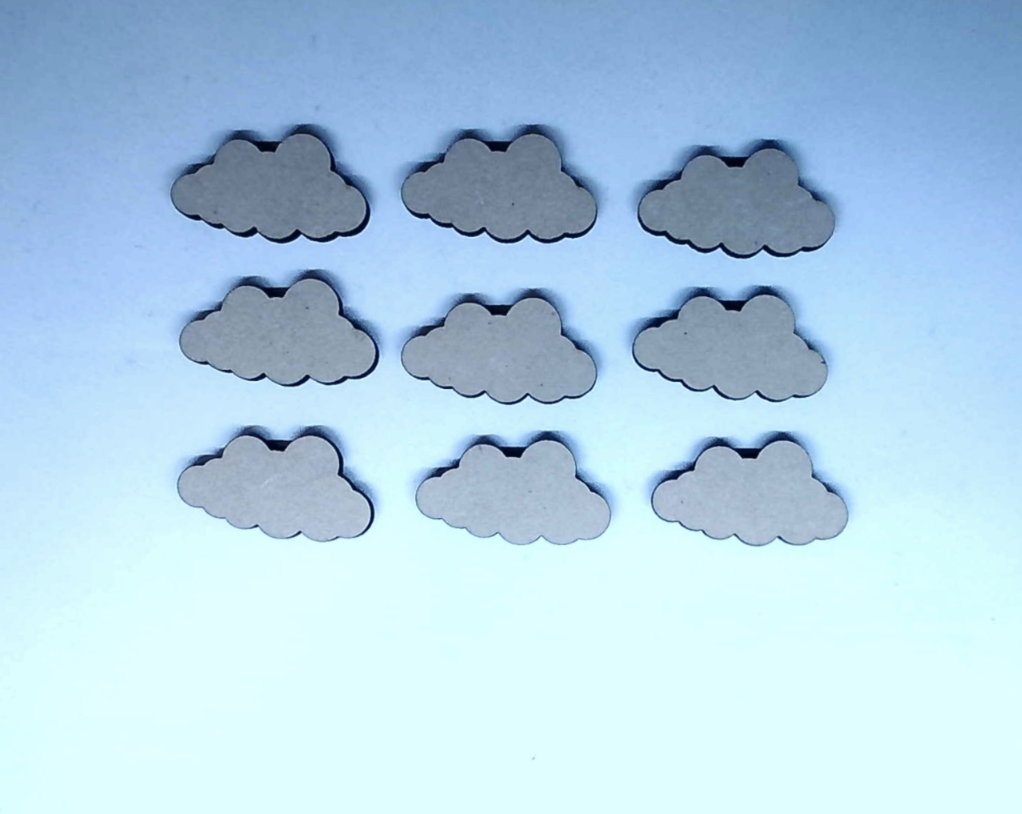

	✅ Aucune marque ou forme autre que les matériaux dans la vue de la caméra. ✅ Ne placez que des matériaux de même forme et couleur. ✅ Maintenez l'espacement et disposez soigneusement.

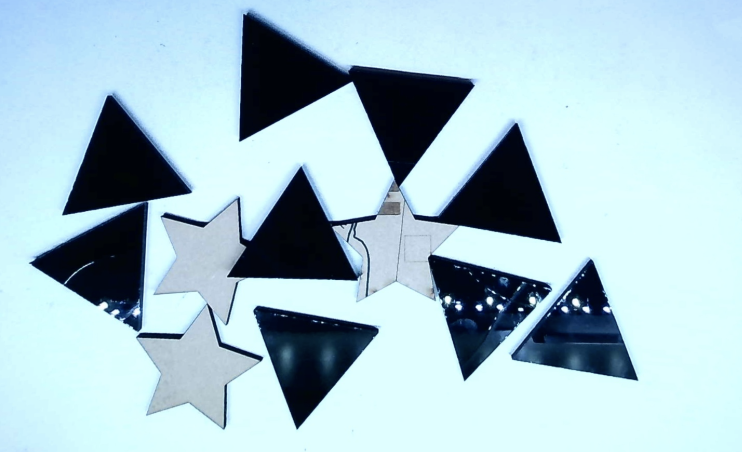

	❌ Matériaux ou arrière-plan sales. ❌ Placement de plusieurs formes de matériaux à la fois. ❌ Matériaux mal espacés ou se chevauchant.

Exécuter l'ajustement automatique (Avant la version 2.4.9)

1. Placez l'objet de conception sur l'un des matériaux.

• Positionnez le design sur l'un des matériaux, en vous assurant qu'il chevauche le matériau.

2. Exécutez l'alignement automatique.

• Sélectionnez l'objet correctement placé sur le matériau.
• Cliquez sur le bouton "Ajustement auto" dans le panneau d'objet.
• Cliquez sur "Confirmer" pour effectuer l'ajustement automatique.

Exécuter l'ajustement automatique (Après la version 2.4.9)

1. Effectuez un aperçu caméra, en vous assurant que la zone de prévisualisation inclut le matériau à aligner.

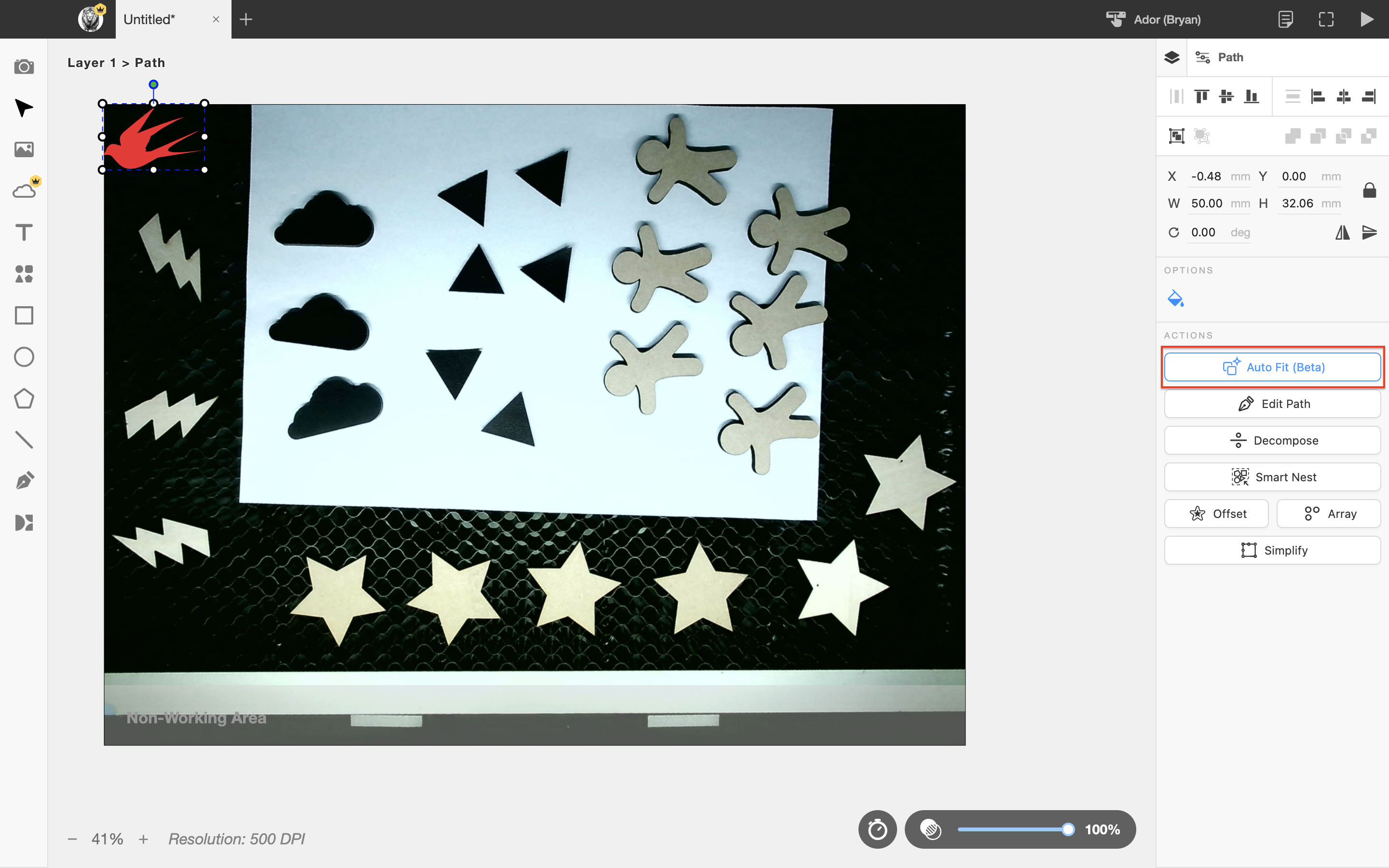

2. Sélectionnez n'importe quel design, puis cliquez sur le bouton "Ajustement automatique" dans le panneau d'objet à droite.

• Si certaines pièces ne correspondent pas au motif sélectionné, cela indique que le taux de correspondance dans l'aperçu caméra est insuffisant. Il est recommandé d'ajuster la position des pièces, de refaire l'aperçu caméra et de recommencer le processus à partir de l'étape 1.

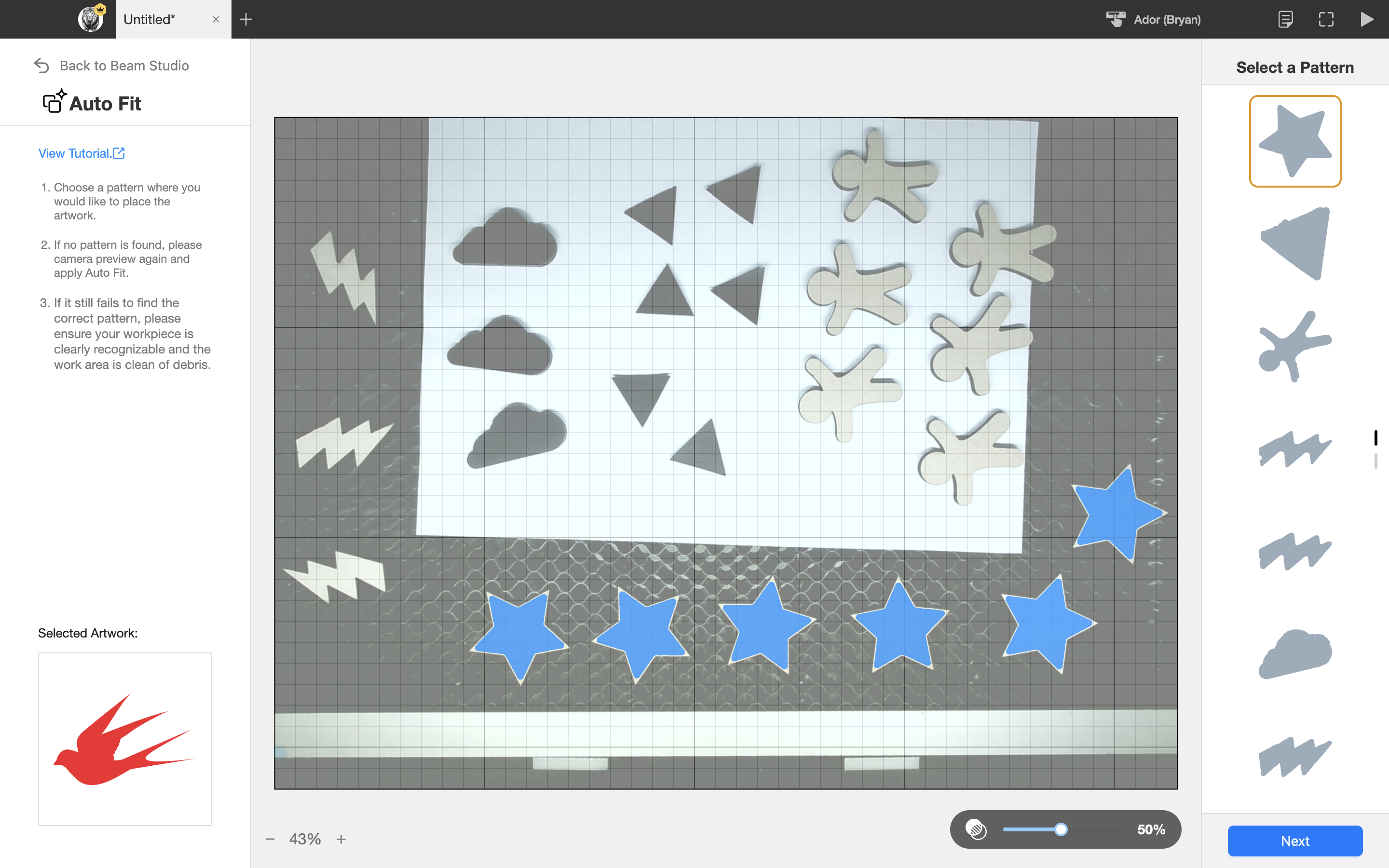

• Une pièce peut être reconnue avec plusieurs motifs ; sélectionnez la forme qui correspond le mieux au contour réel.

4. Après avoir sélectionné un motif, cliquez sur le bouton "Suivant".

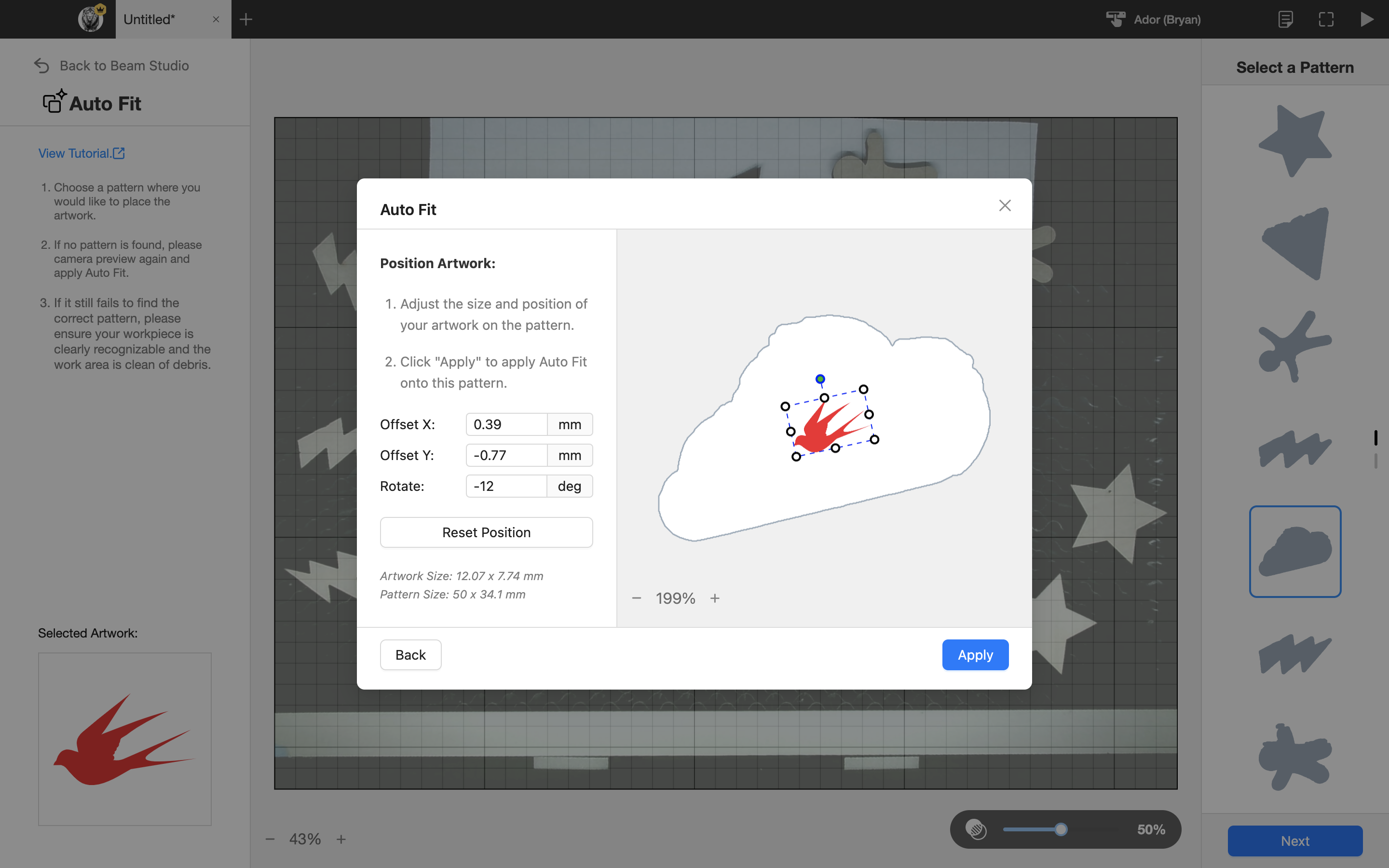

5. Ajustez la position et l'angle du design sur ce motif, puis appuyez sur "Appliquer" pour valider les résultats.

Causes possibles d'échec de l'ajustement automatique

• Utilisation de matériaux potentiellement réfléchissants (par exemple, l'acrylique) :

  • Le placement de matériaux potentiellement réfléchissants près d'une source lumineuse peut provoquer une réflexion notable, rendant les contours difficiles à identifier.
  • Conseil : Utilisez un matériau non réfléchissant comme arrière-plan. Éloignez légèrement les matériaux de la source lumineuse et positionnez-les au centre pour réduire les reflets.

• Ombres visibles dans l'aperçu de la caméra :

  • Par exemple, les utilisateurs d'Ador peuvent constater que lorsque le matériau est placé près d'une source lumineuse intérieure, les matériaux plus épais peuvent créer des ombres qui affectent la précision de la reconnaissance de forme du matériau.

  • Suggestion : Placez le matériau le plus près possible du centre de l'espace de travail Ador pour minimiser la création d'ombres.

• Écart d'assemblage de la caméra (par exemple, machines de la série B) :

  • L'assemblage peut provoquer des ombres et des écarts d'alignement, rendant difficile la reconnaissance des formes des matériaux.
  • Suggestion : Vérifiez s'il y a un écart d'assemblage important lors de l'aperçu de la caméra et refaites l'aperçu si nécessaire.

Remarque : L'ajustement automatique peut provoquer un écart d'angle sur certaines formes difficiles à juger. Veuillez revérifier la position de tous les objets gravés après l'ajustement automatique.
