Mode Profondeur

Comprendre le mode PWM/Profondeur dans la découpe laser

1. Têtes laser à diode

Lors de l'utilisation d'une tête laser à diode, le logiciel représente la profondeur et l'intensité par différents niveaux de puissance, sans modifier la densité des points laser. Cette méthode permet :

• Un contrôle plus précis dans les petites zones
• Une meilleure représentation des effets détaillés
• Un seul point peut avoir différents niveaux de puissance, créant ainsi de la profondeur

Imaginez que vous ajustez la luminosité d'un seul pixel dans une image numérique, plutôt que d'en ajouter davantage.

2. Têtes laser CO2

Pour les têtes laser CO2, le mode profondeur fonctionne légèrement différemment :

• Lorsque vous augmentez la puissance de 0% à 100%, le laser grave plus profondément dans le matériau
• Cela crée un effet de relief, similaire à la sculpture
• Le logiciel illustre cela en utilisant différentes couleurs pour représenter les différents niveaux de puissance

Il est important de noter que, bien que vous obteniez des profondeurs variables, le niveau de détail (ou la "finesse") de la coloration ne change pas significativement. Le logiciel continue de diviser l'image en sections colorées et non colorées.

Différences clés

• Lasers à diode : Ajustement de la puissance pour chaque point afin de créer profondeur et détails
• Lasers CO2 : Utilisation de la puissance pour contrôler la profondeur de gravure, créant un effet de relief

Voici des exemples d'application du mode Profondeur.

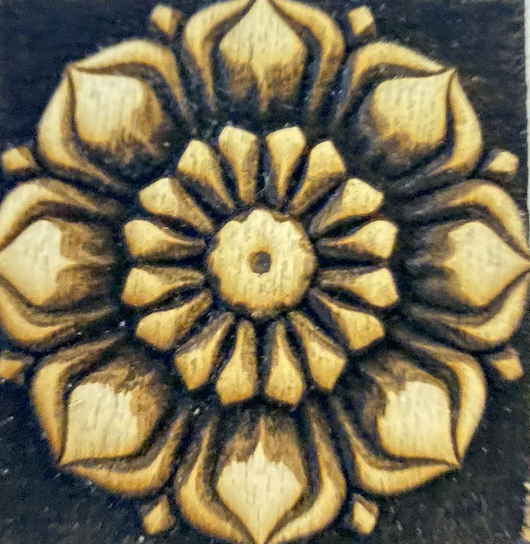

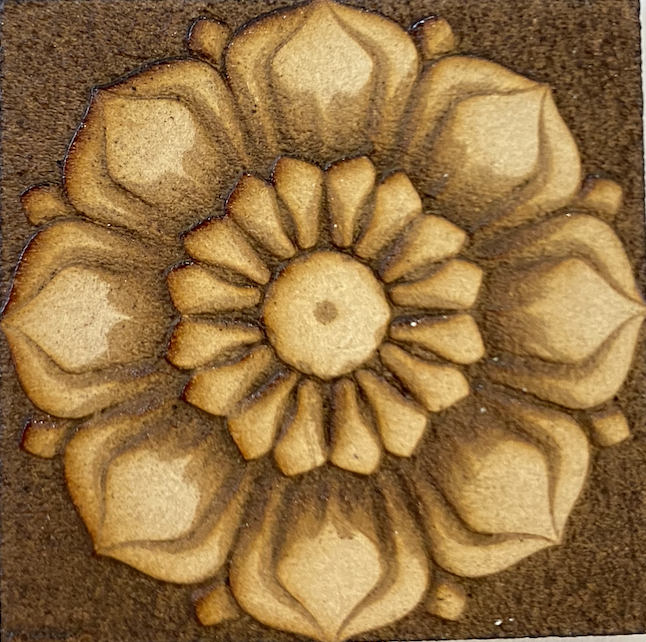

sans le mode Profondeur	avec le mode Profondeur

Comment utiliser le mode Profondeur ?

1. Préparez une image appropriée.

Si vous souhaitez créer une pièce gravée au laser avec un effet de relief, il doit s'agir d'une image en dégradé de gris car le Mode Profondeur utilise différentes nuances de gris pour représenter les variations de profondeur et les couches du design. Assurez-vous que votre image présente des transitions douces et une haute résolution pour des détails fins.

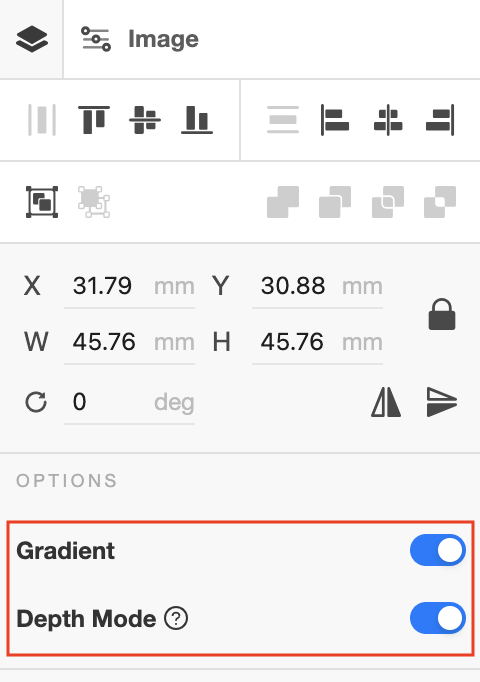

2. Cochez l'option "Mode Profondeur" dans le panneau d'objet.

Après avoir importé l'image, sélectionnez celle que vous souhaitez utiliser et cochez les options "Dégradé" et "Mode Profondeur" dans le panneau d'objet.

3. Ajustez les paramètres en fonction de votre matériau.

Les paramètres optimaux dépendent de votre œuvre et de l'effet recherché. Nous vous conseillons de commencer avec les préréglages, mais à une vitesse et un nombre de passes plus élevés, puis d'exécuter pour affiner davantage les paramètres. Ajustez en fonction des détails de l'image, de l'ombrage et du résultat souhaité pour obtenir les meilleurs résultats.

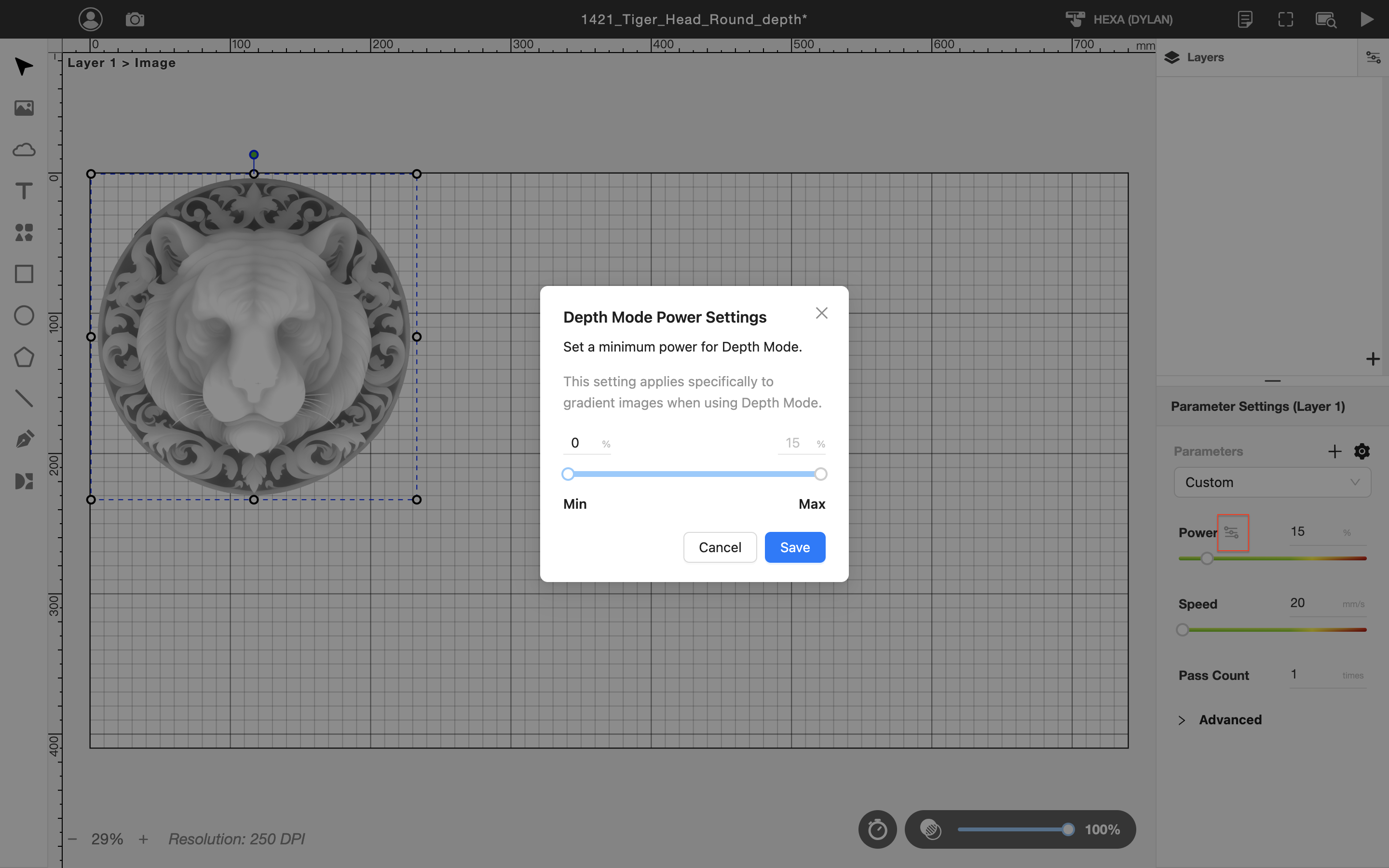

4. Ajustez la puissance minimale du Mode Profondeur si nécessaire.

Nous avons introduit un réglage de puissance avancé pour le Mode Profondeur afin de s'adapter aux variations de puissance laser entre les différentes machines. Si certains détails de votre image sont manquants, l'ajustement de la puissance minimale peut aider le laser à mieux performer dans les zones plus claires.

Remarque : Ce réglage de puissance minimale n'est visible que lorsque le Mode Profondeur est activé et s'applique spécifiquement aux images en dégradé dans la couche.

La puissance maximale est déterminée par les paramètres de la couche ; si elle est réglée plus bas que la puissance minimale, cette dernière sera automatiquement réinitialisée à 0.
