Étalonnage de Print and Cut

Présentation de la fonction

Utilisez cet étalonnage lorsque le résultat de Print and Cut est décalé ou que la position de découpe ne correspond pas au motif d'origine.

Étape 1

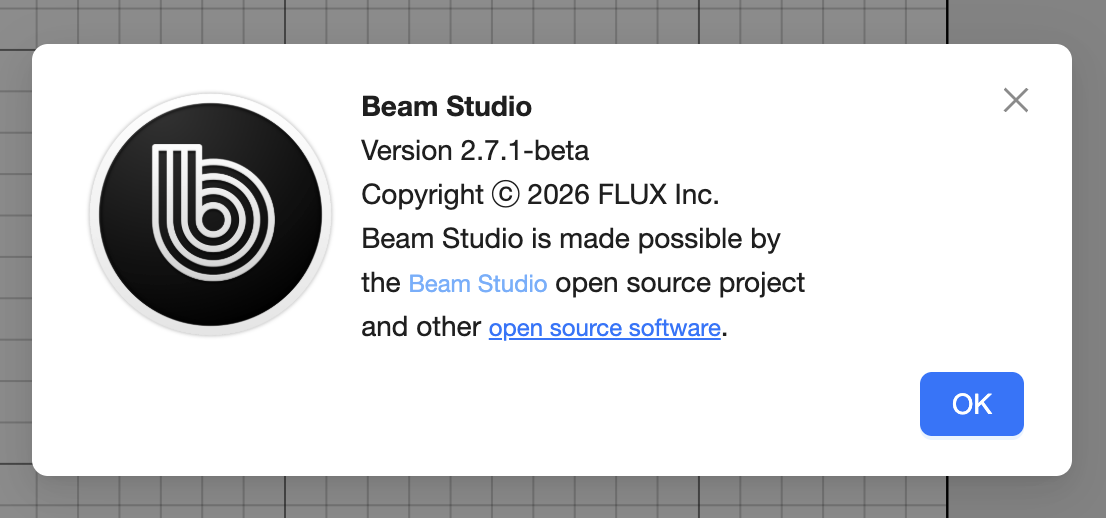

Mettez Beam Studio à jour vers la version 2.7.1 ou ultérieure.

Étape 2

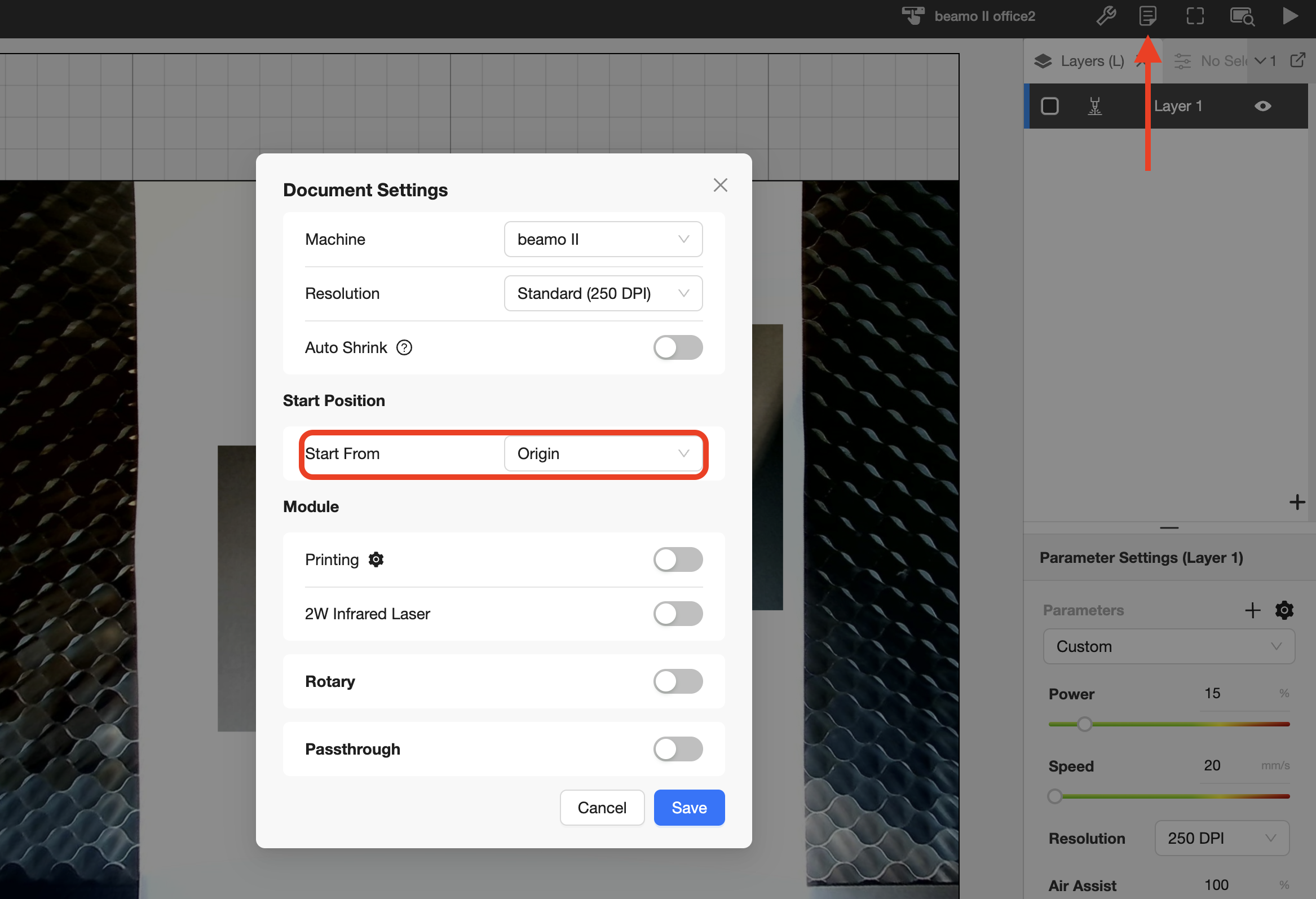

Dans Paramètres du document, définissez la « Position de départ » sur « Origine ».

Étape 3

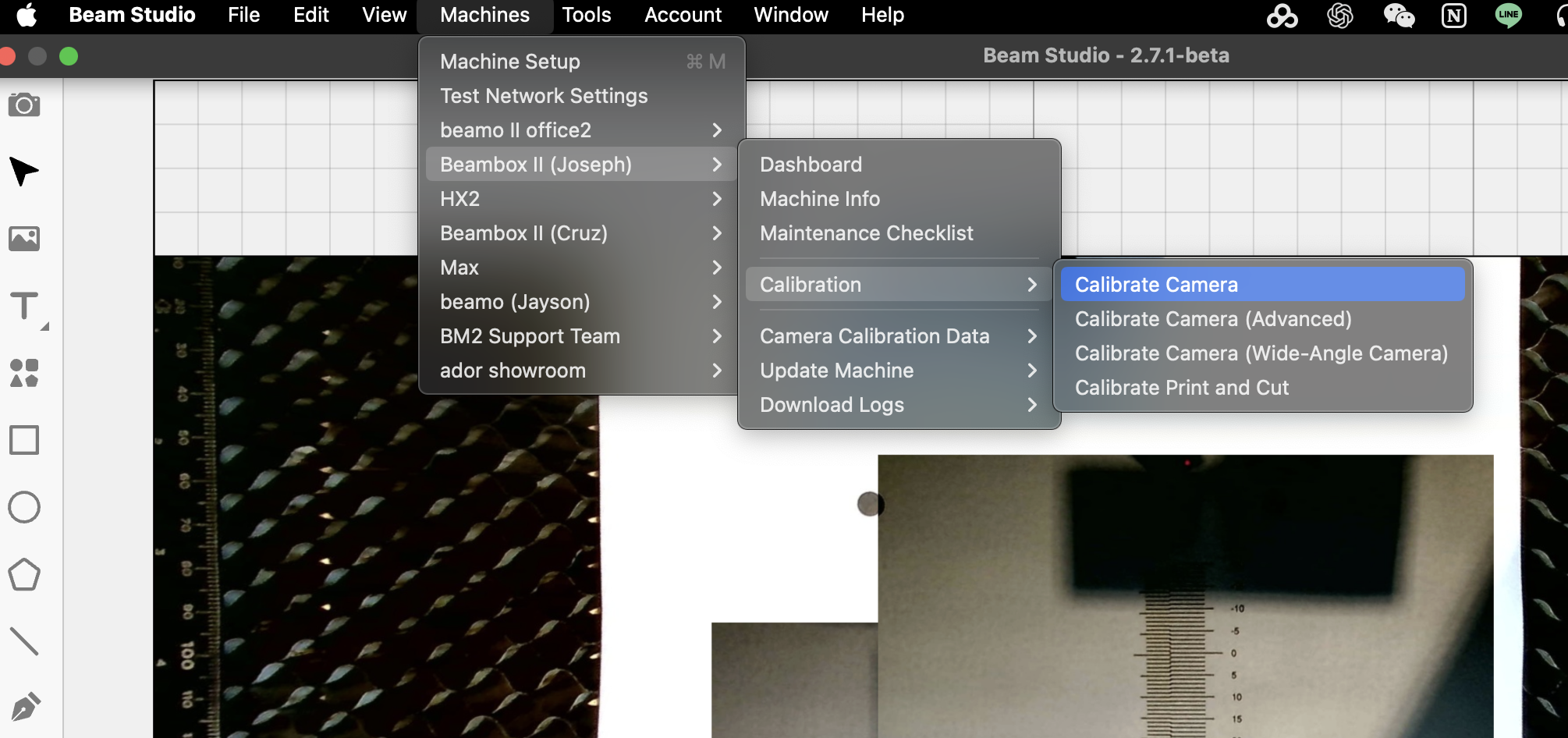

Commencez par effectuer l'étalonnage de base de la caméra pour votre modèle de machine, puis suivez les étapes pour terminer le processus. (Machines >> Nom de la machine >> Étalonner la caméra)

Étape 4

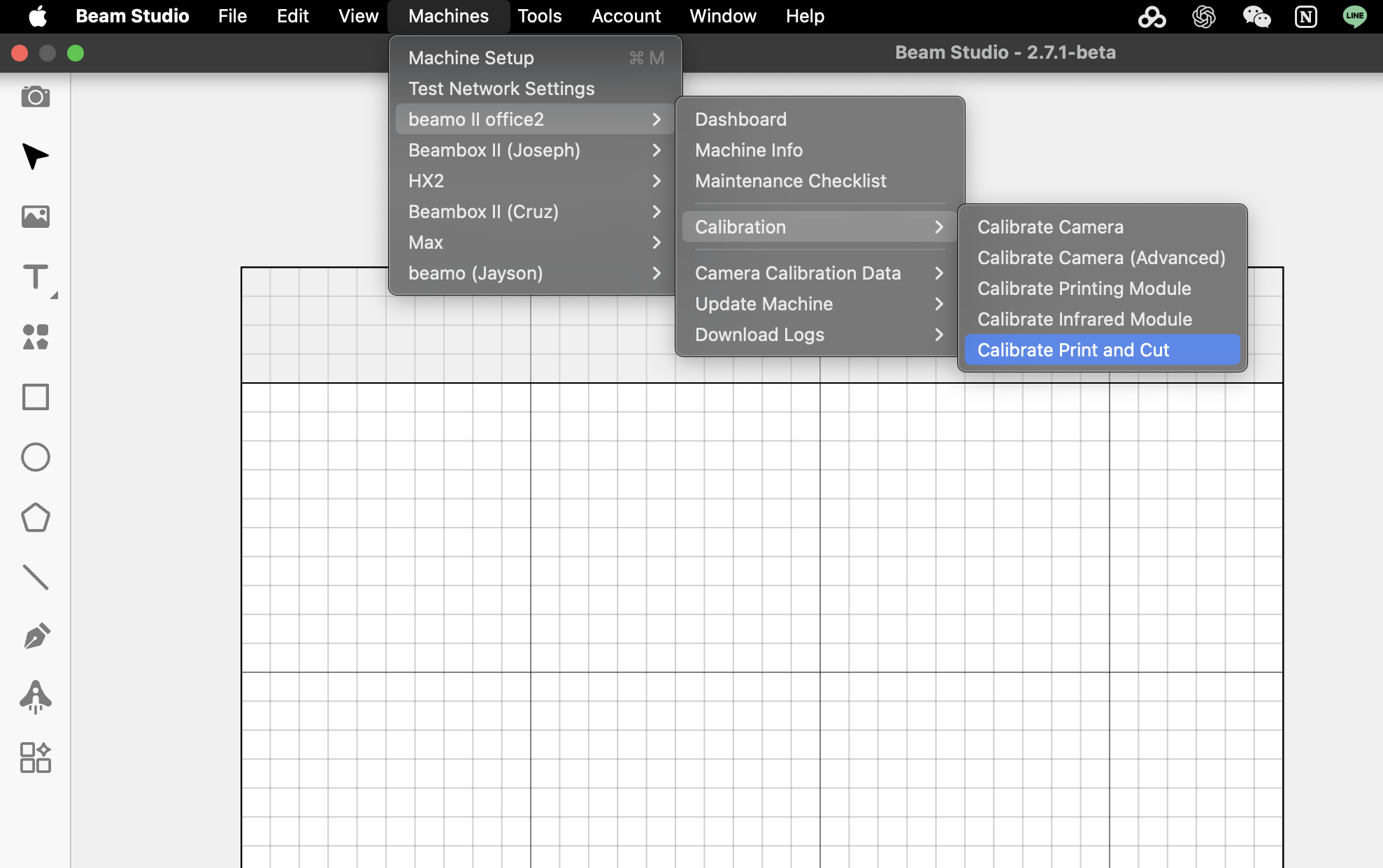

Après l'étalonnage de la caméra, sélectionnez Étalonnage de Print and Cut.
(Machines >> Nom de la machine >> Étalonnage >> Étalonner Print and Cut)

Étape 5

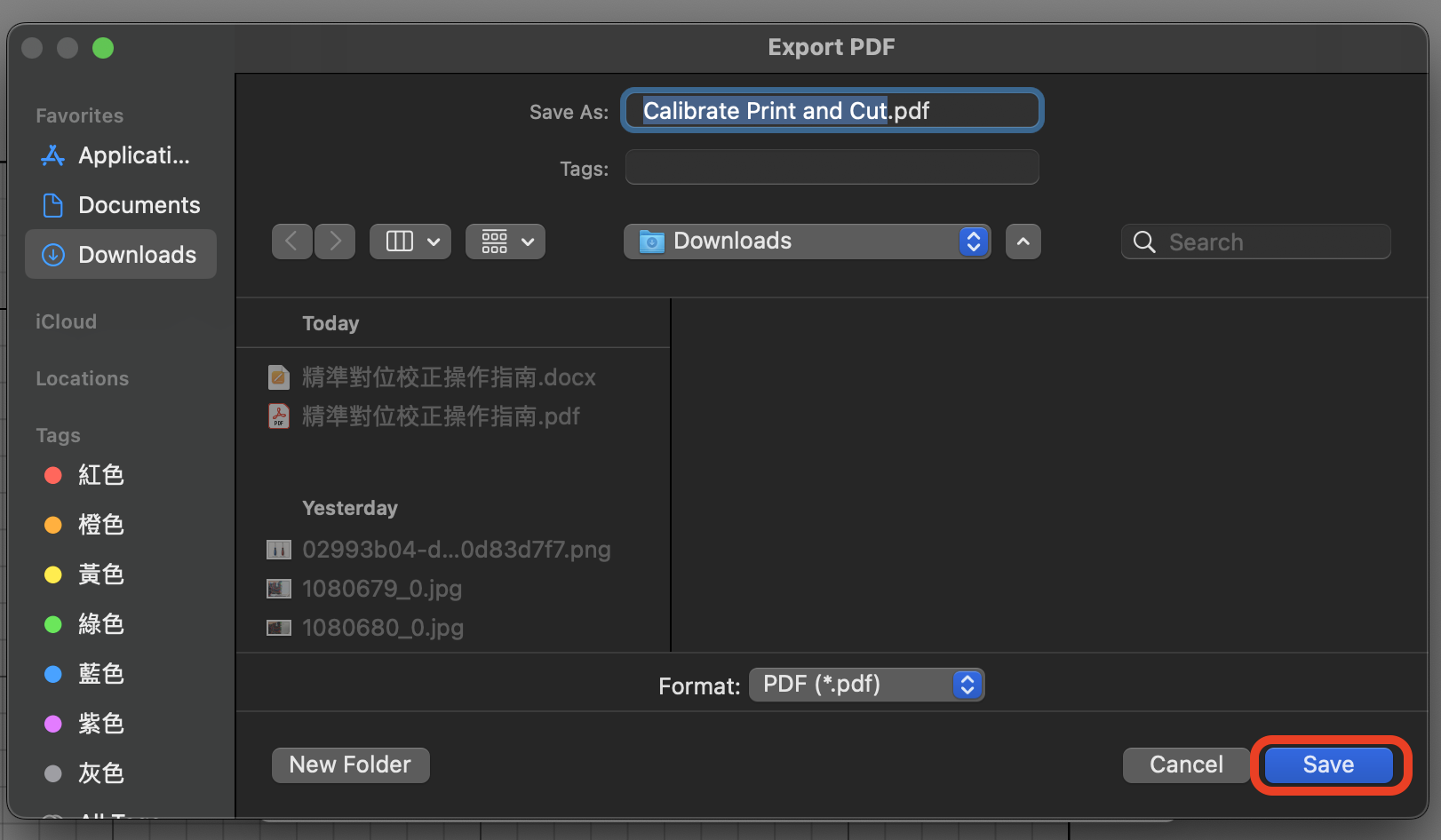

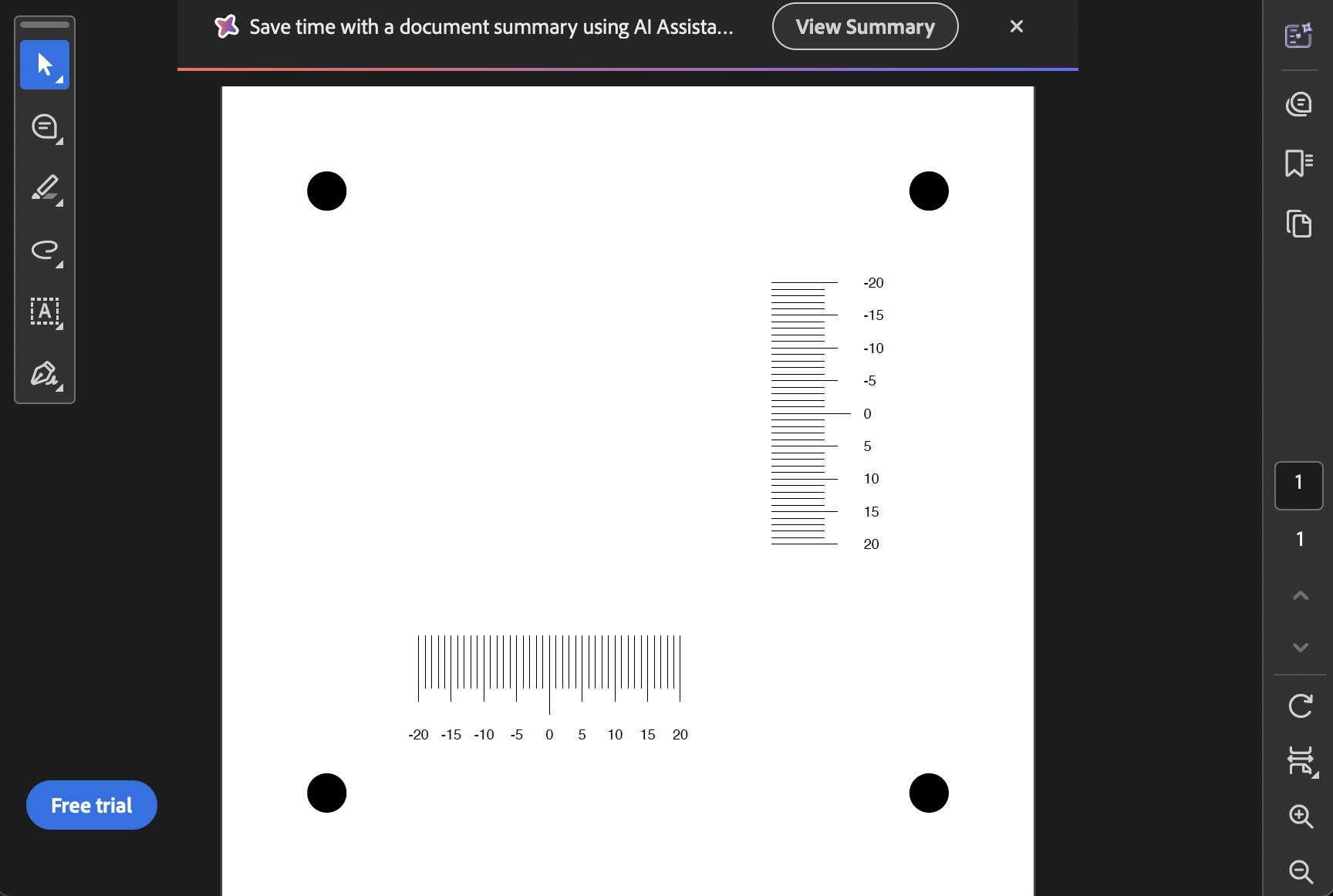

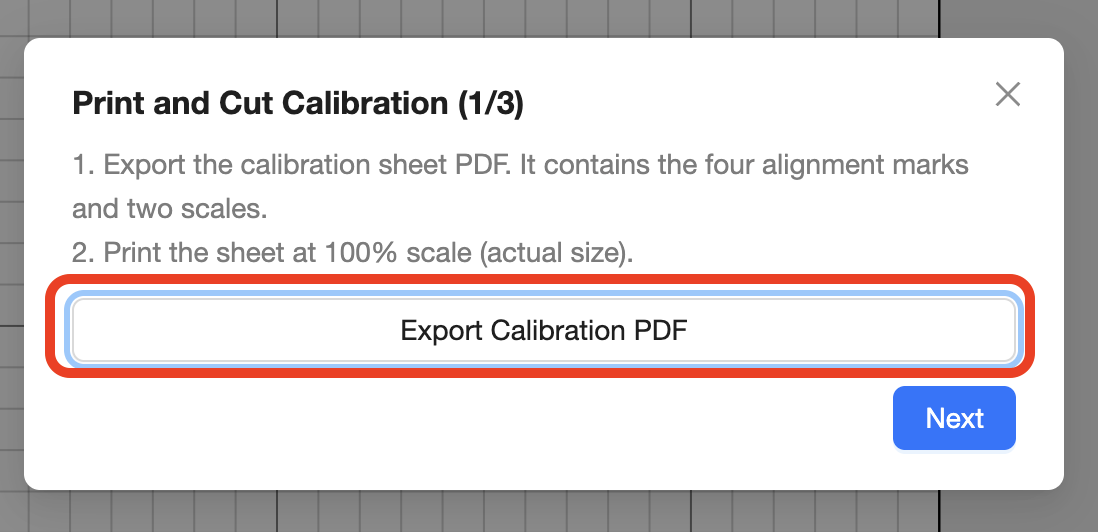

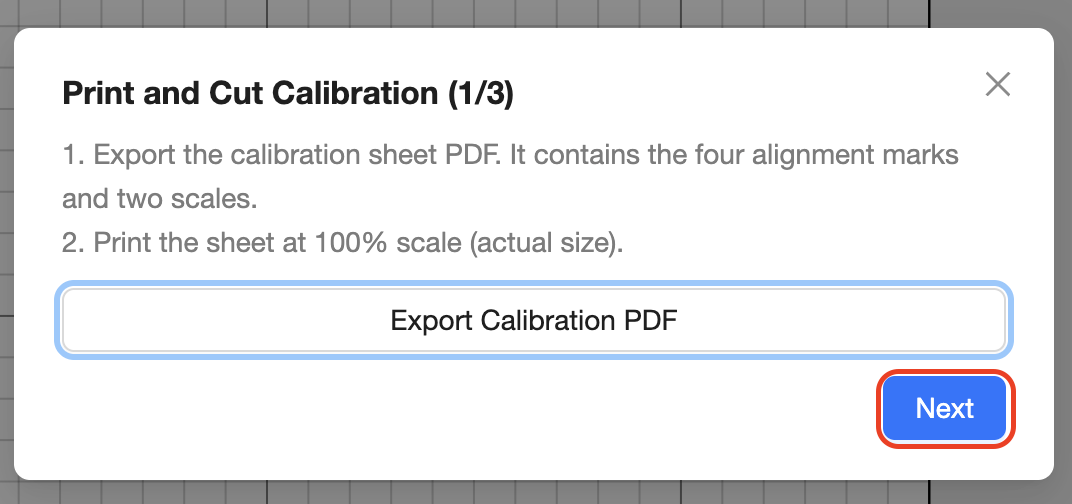

Suivez les étapes du logiciel pour exporter et enregistrer le fichier d'échelle PDF destiné à l'étalonnage.

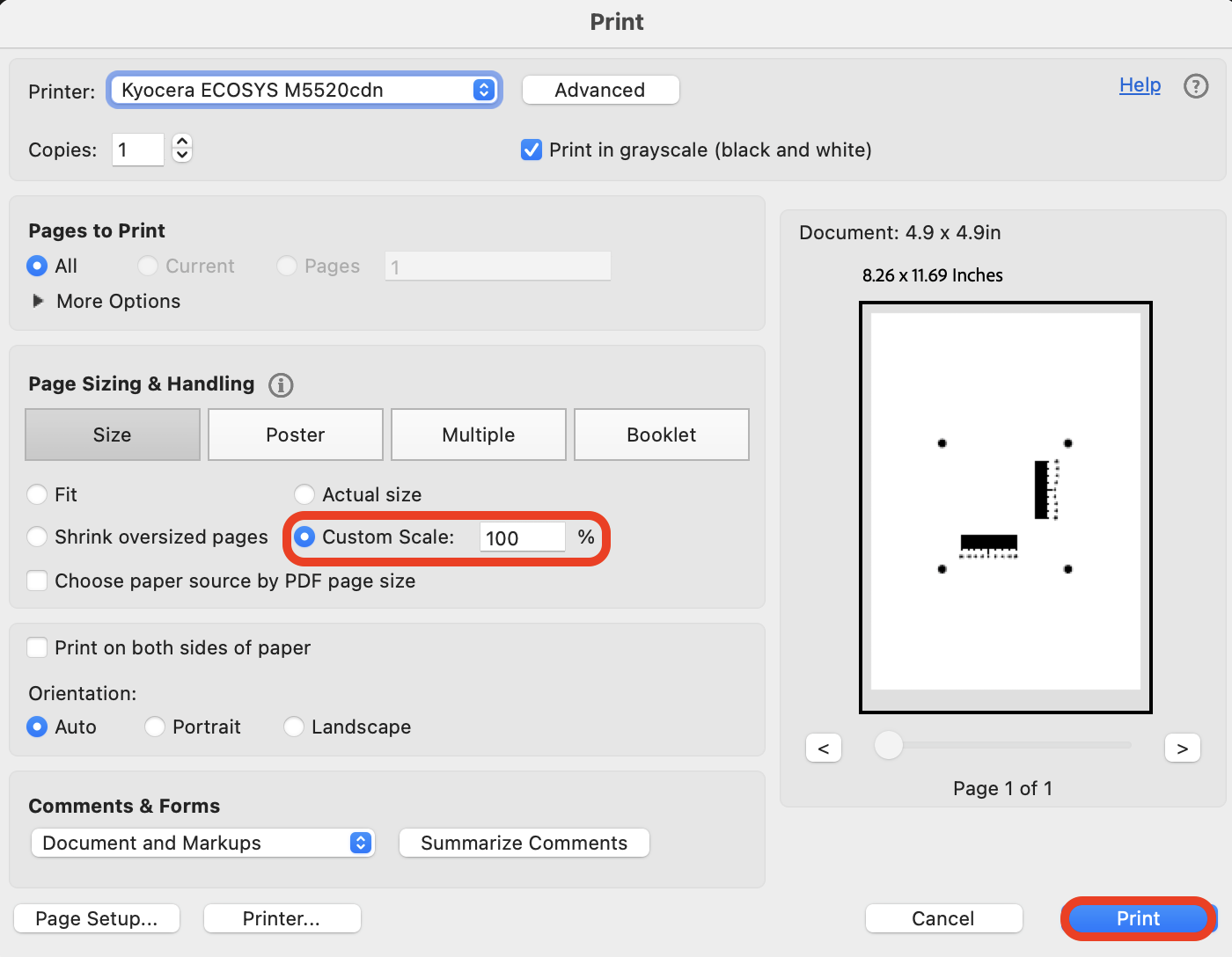

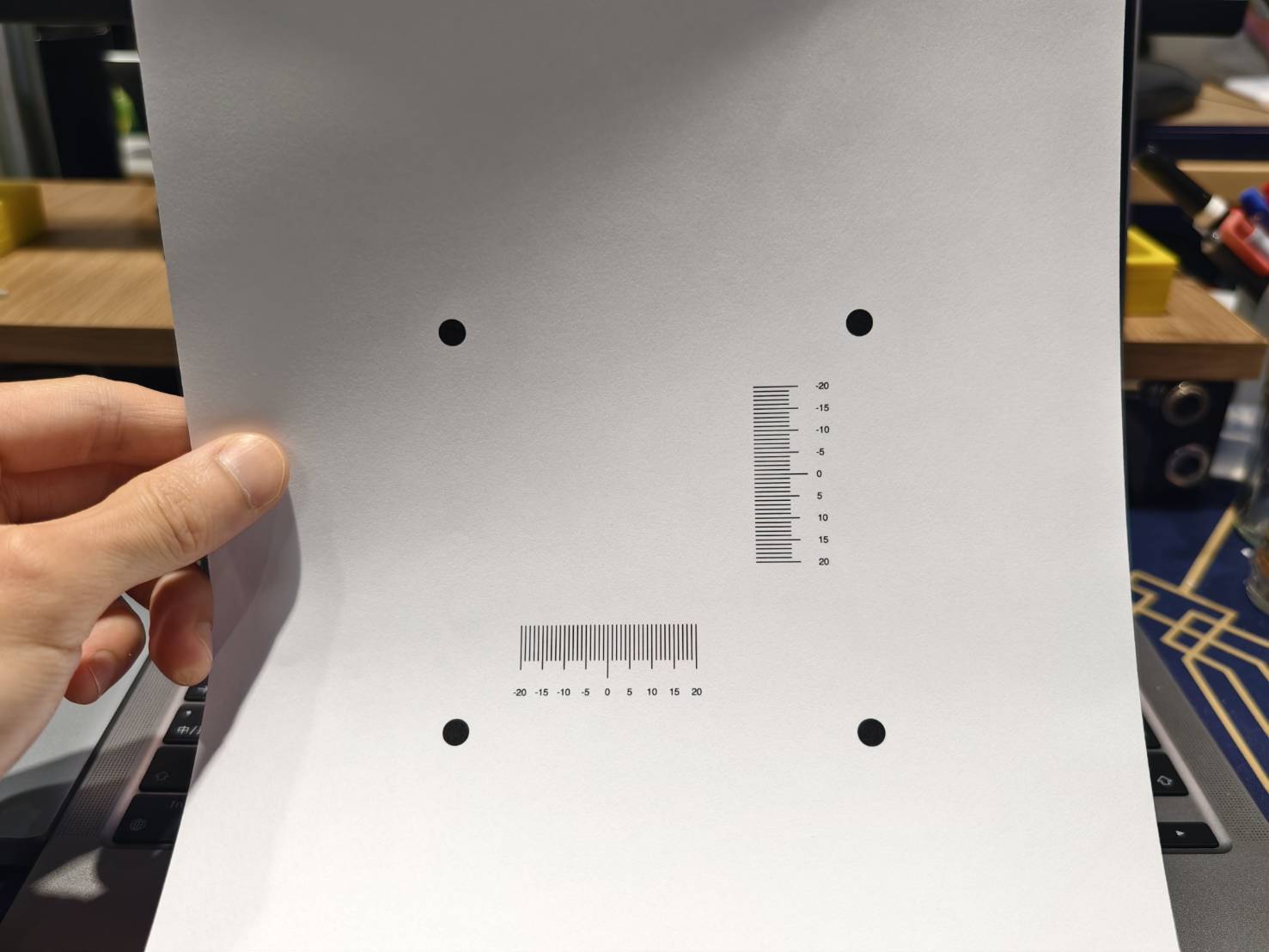

Imprimez ce fichier en veillant à imprimer la feuille à « Échelle 100 % » ou « Taille réelle ».

Étape 6

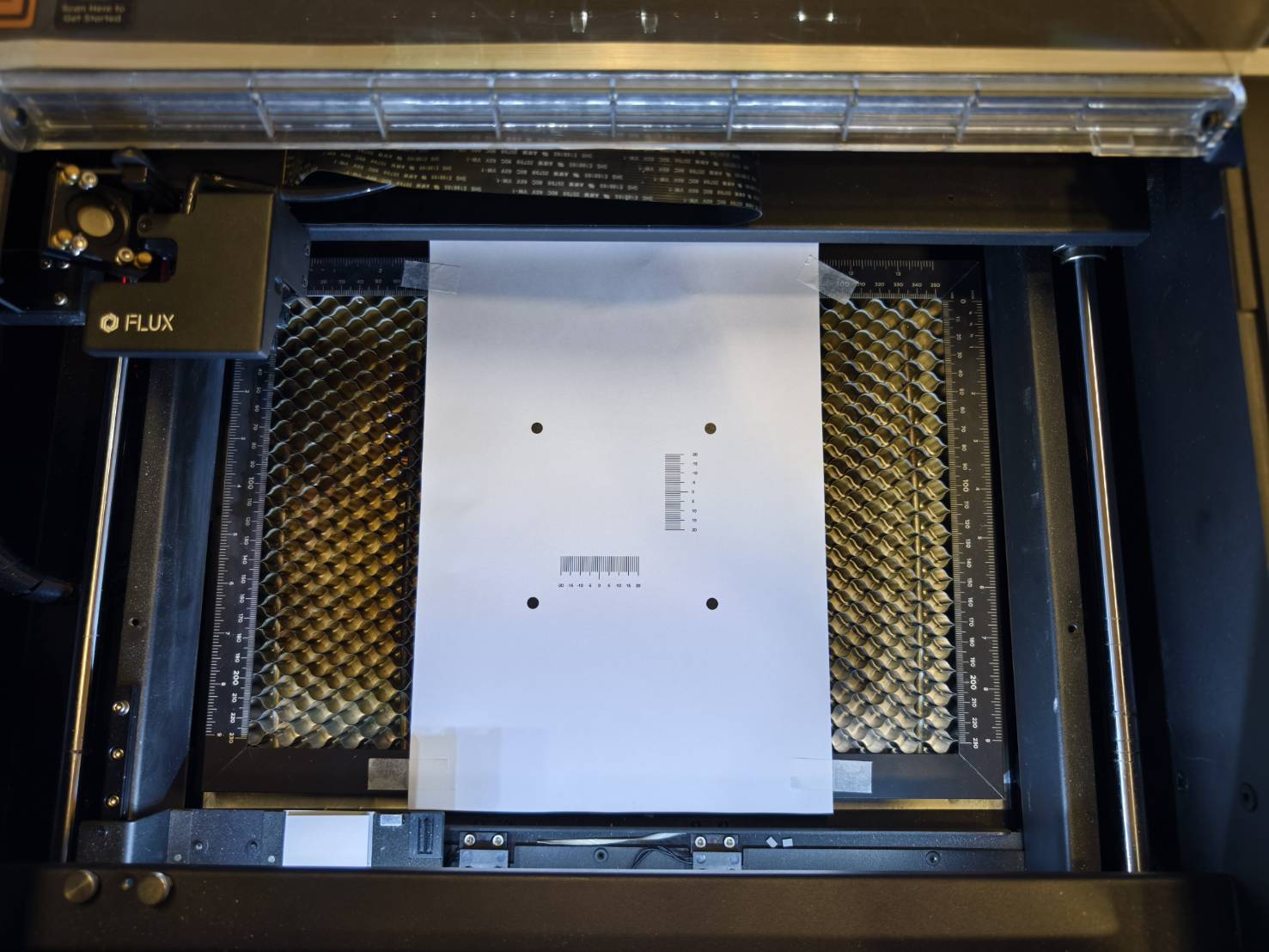

Placez la feuille imprimée au centre de la zone de travail de la machine et fixez-la au nid d'abeilles avec du ruban adhésif.

Faites la mise au point sur la feuille.

Étape 7

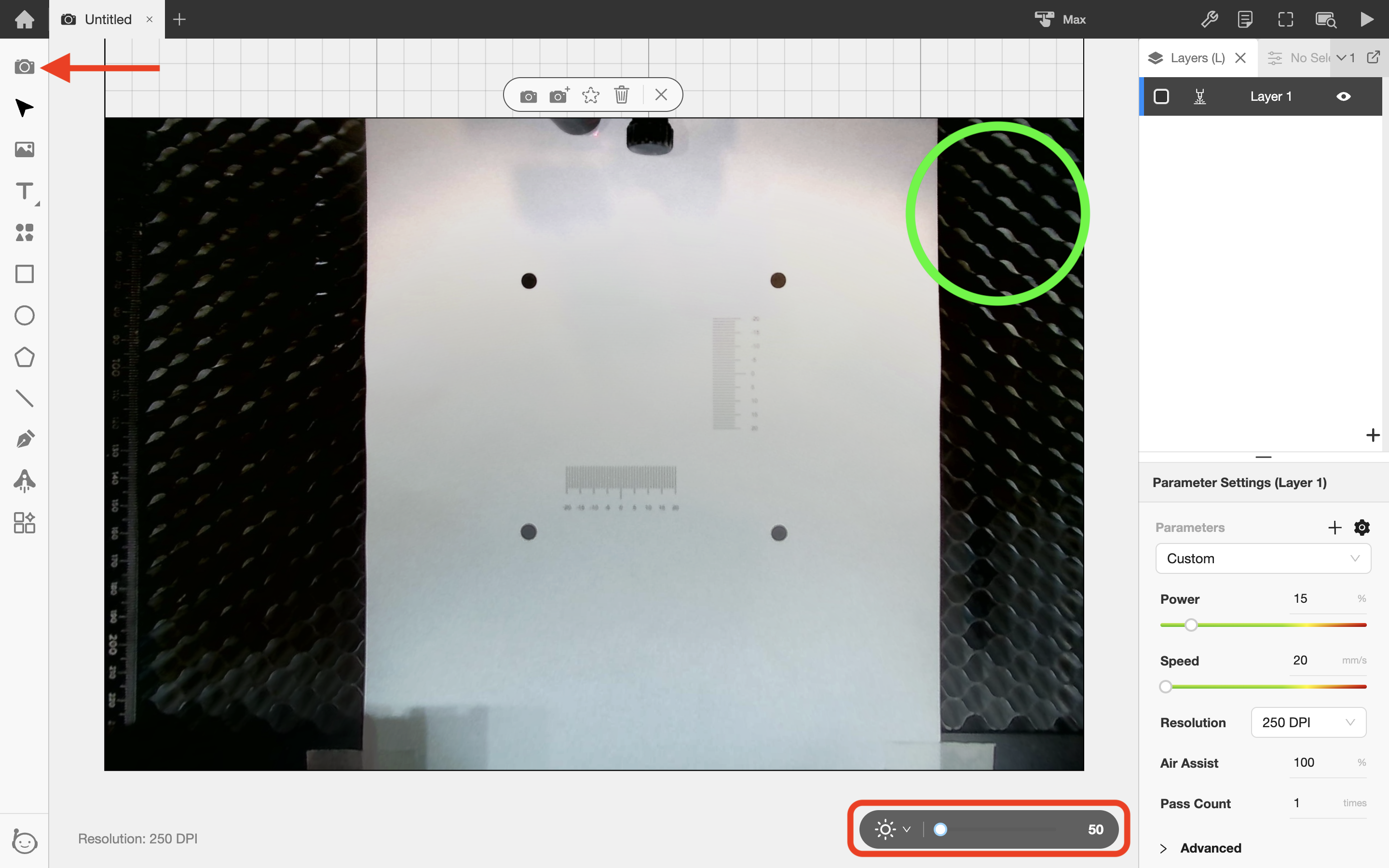

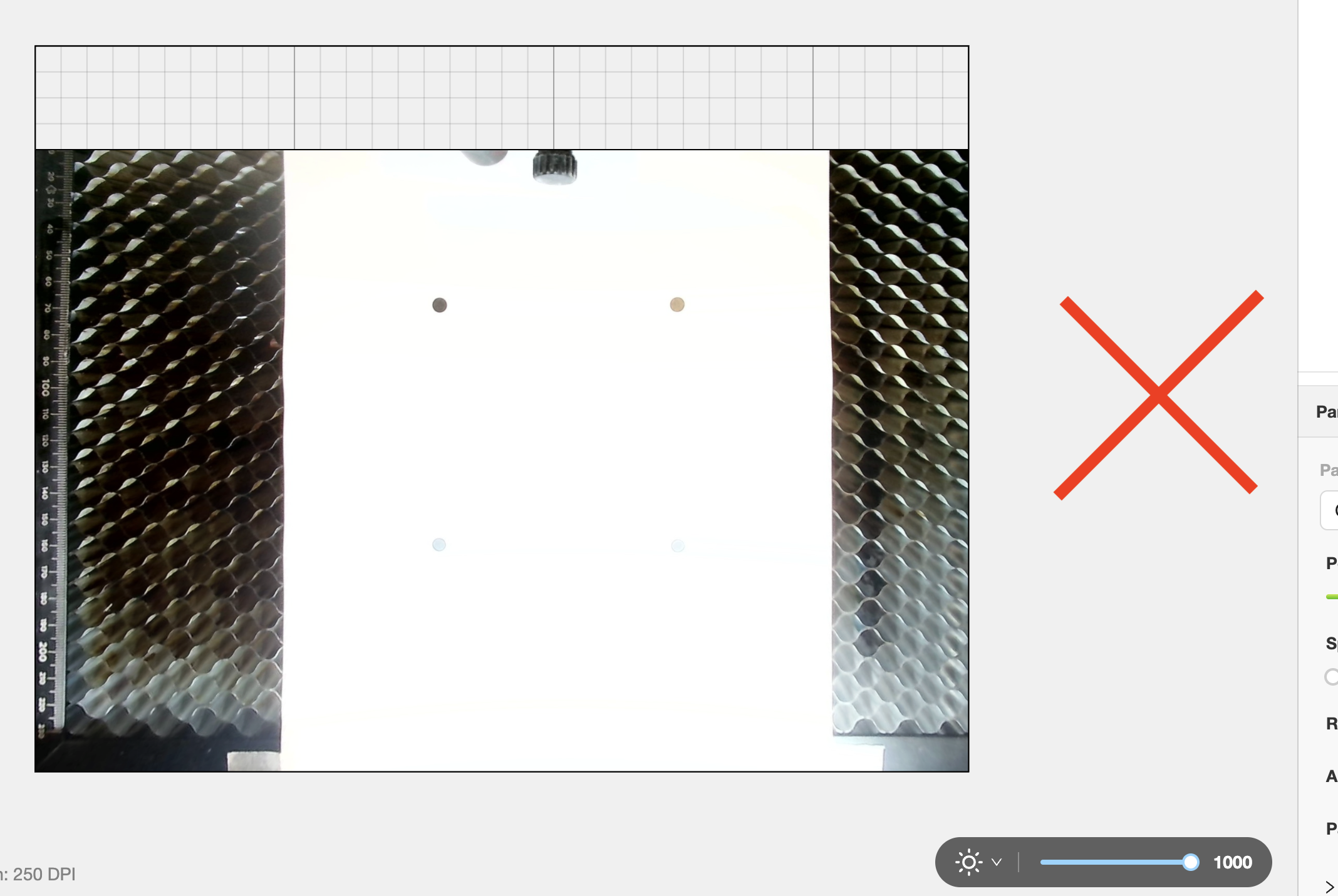

Prenez une photo à l'aide de l'aperçu de la caméra et réglez la luminosité afin que les 4 points noirs soient visibles.

Étape 8

Retournez dans le logiciel et poursuivez le processus.

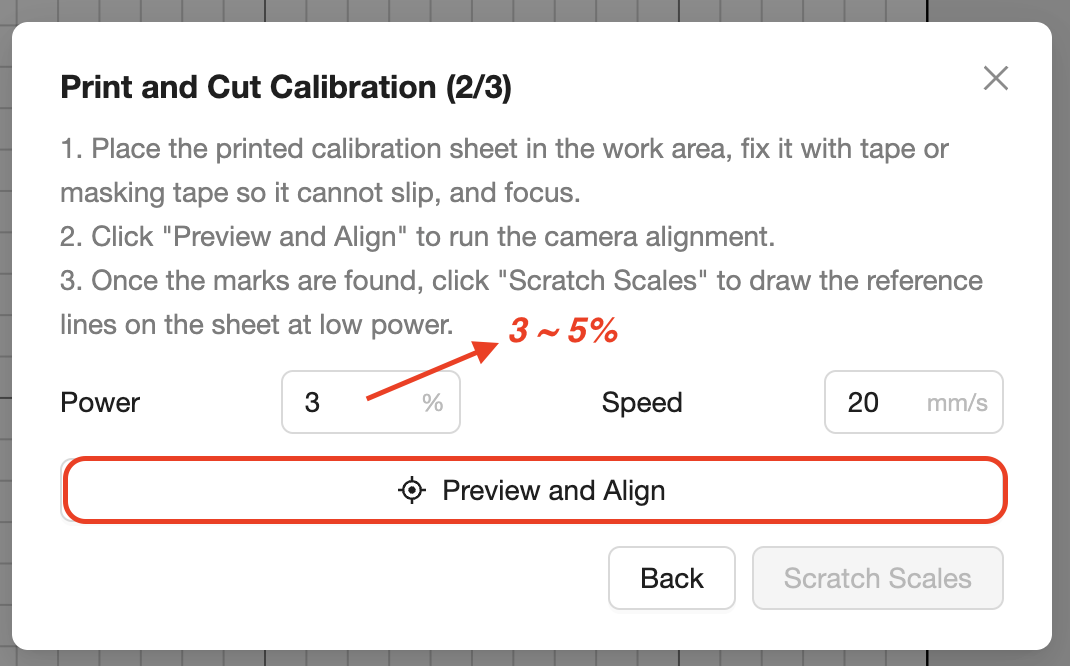

Réglez la puissance entre 3 et 5 %. Il est conseillé d'utiliser 3 % la première fois. Augmentez-la si le laser ne se déclenche pas à 3 %.

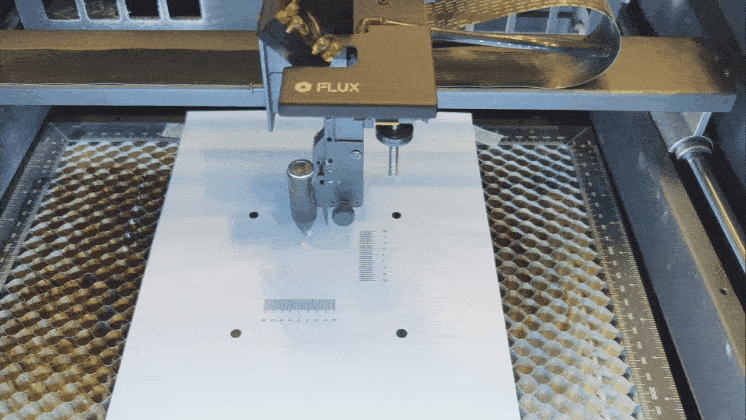

Démonstration.

Étape 9

Vérifiez le résultat.

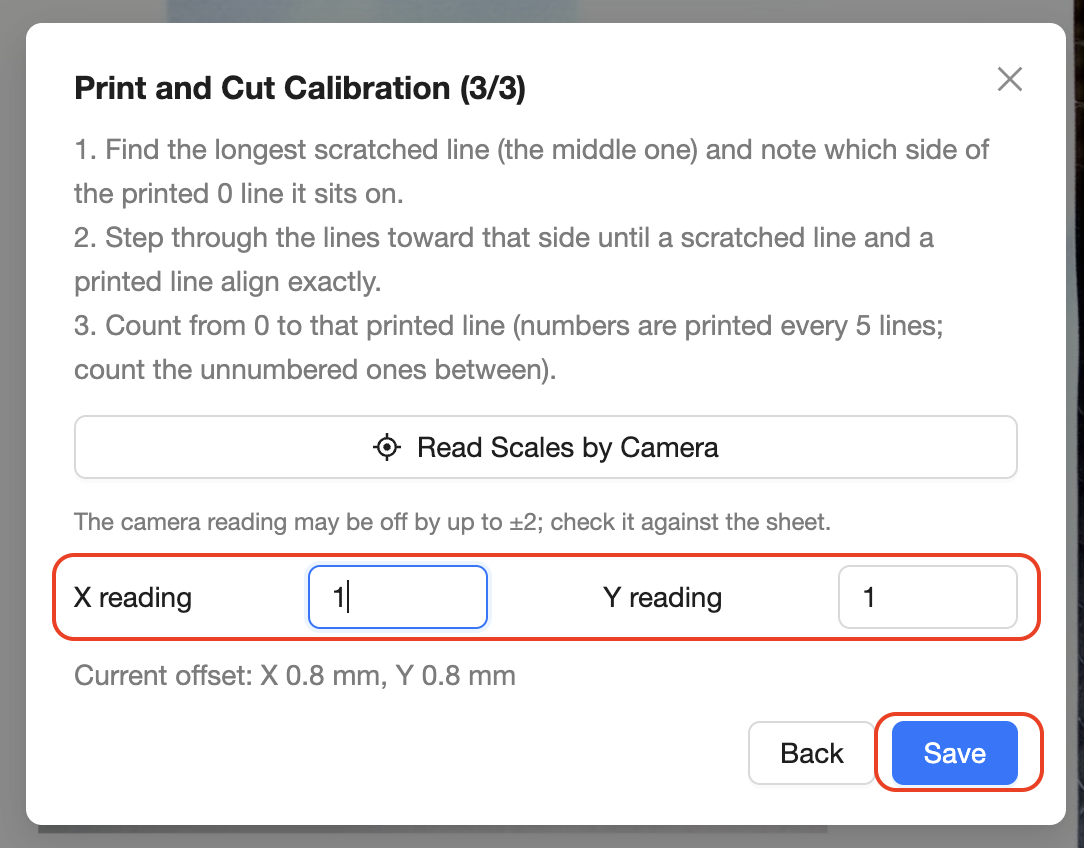

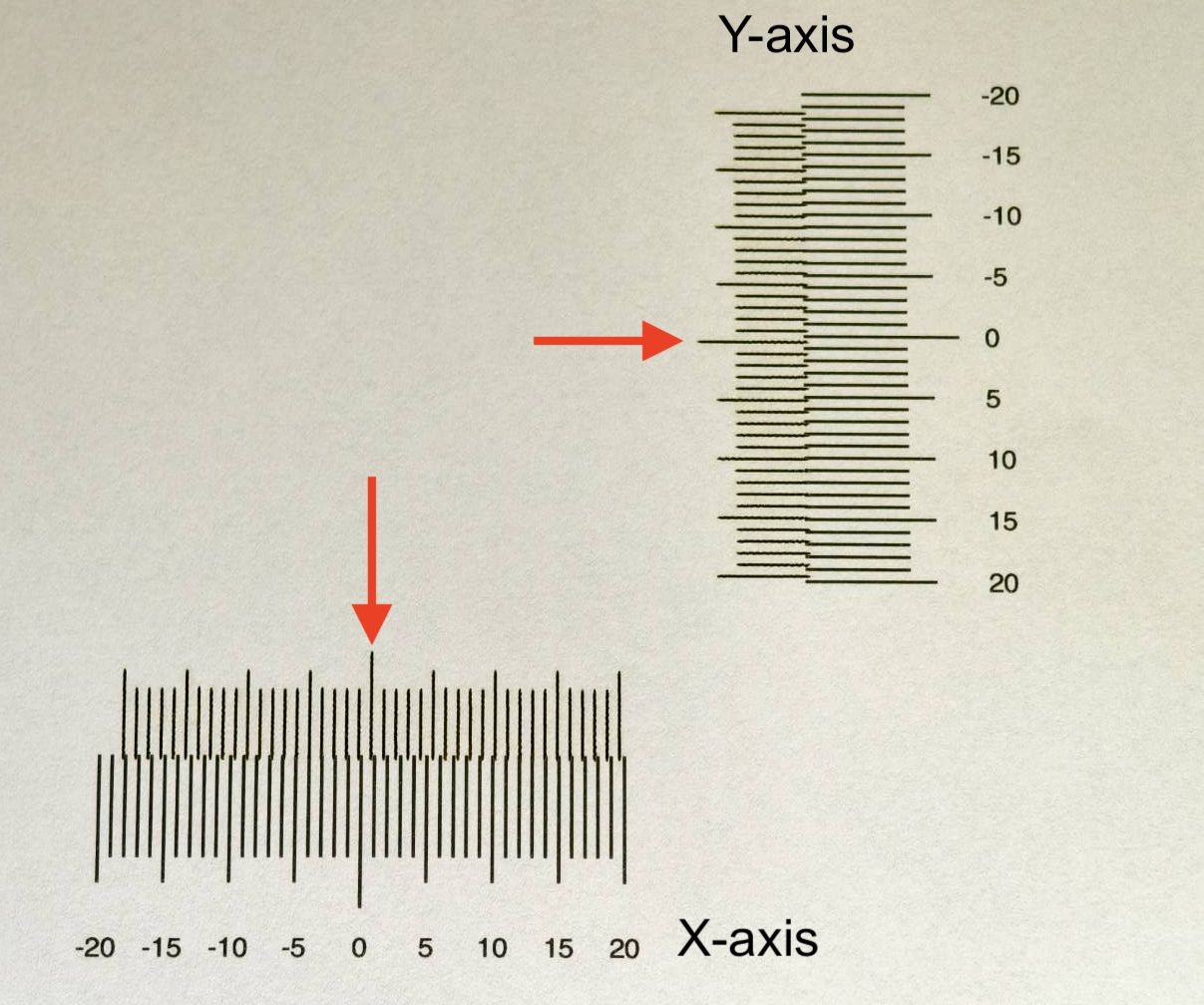

Dans l'exemple de la vidéo ci-dessus, trouvez la ligne la plus longue et notez sa valeur.

La ligne de l'axe X est d'environ « 0,9 » et celle de l'axe Y d'environ « 0,5 ».
Les valeurs étant inférieures à 1, le logiciel peut automatiquement les compléter jusqu'à 1.

Saisissez les valeurs, puis cliquez sur « Enregistrer ». L'étalonnage est terminé.
