4-10 Ajustement du chemin optique

1. Incapacité à couper les matériaux en utilisant la puissance et la vitesse par défaut dans Beam Studio.
2. Mauvais résultats de gravure où les motifs dans certaines zones sont plus clairs ou plus profonds que dans d'autres, ou deviennent progressivement plus clairs ou plus profonds dans une direction particulière.
3. La section coupée sur le matériau n'est pas verticale après la découpe.

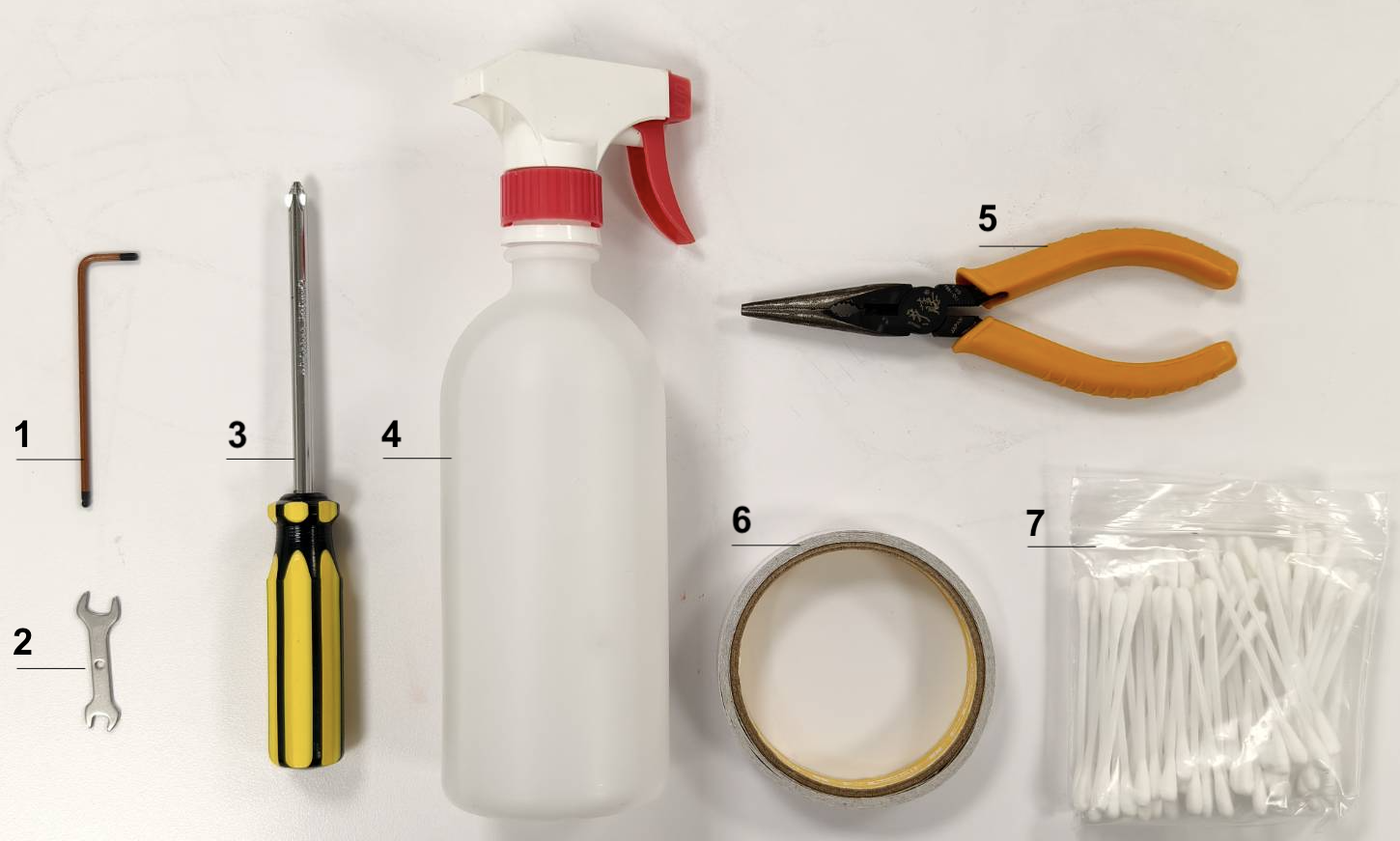

1. Clé hexagonale de 2,5 mm
2. Clé à double tête
3. Tournevis cruciforme
4. Spray désinfectant / Spray d'alcool
5. Pince
6. Ruban adhésif double face
7. Cotons-tiges

Étapes détaillées :

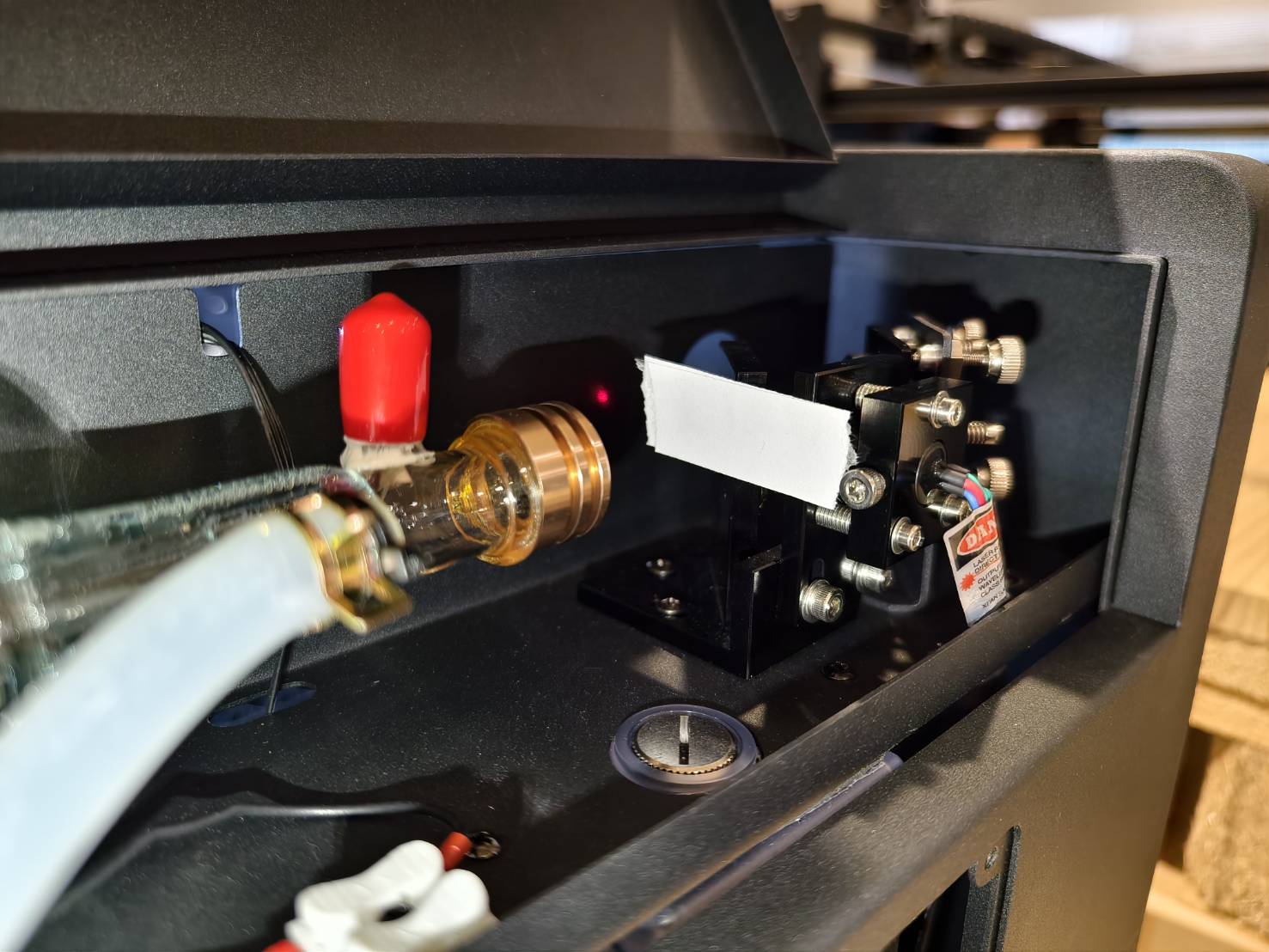

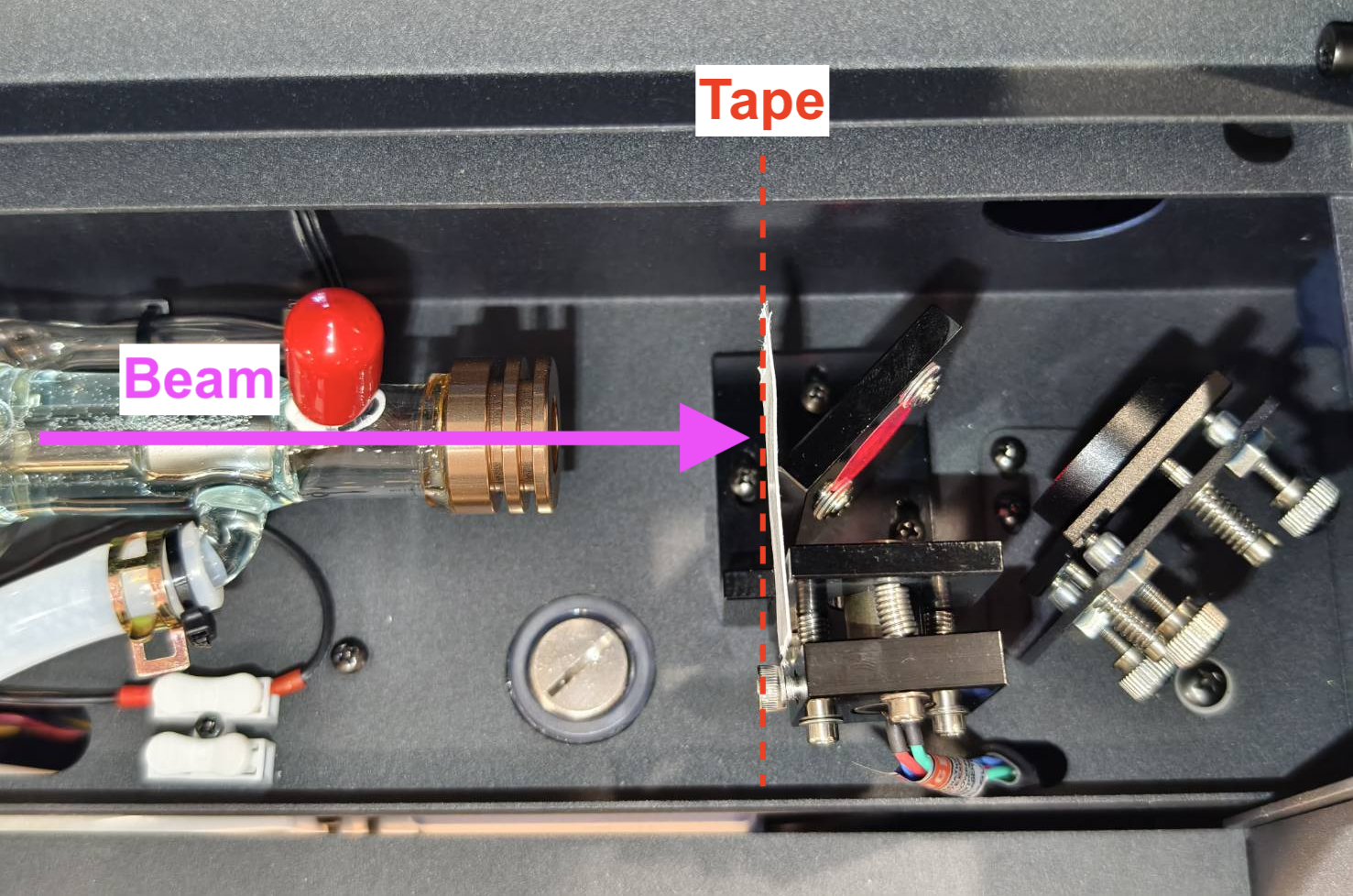

• Placez le ruban adhésif sur l'émetteur de lumière rouge à un angle de 90 degrés par rapport au faisceau.





• Fermez le capot arrière et effectuez 5 impulsions.



• Démonstration



• Vérifiez le résultat.


  Exemples de résultats sur le ruban adhésif
  Bon exemple - Rond et intense	Mauvais exemple - Faible, creux ou non circulaire

• Le résultat est satisfaisant >> Étape 7

• Le résultat est insatisfaisant ou il n'y a aucune marque >> Contactez le service après-vente
  • Cause possible :
    • Le tube laser est endommagé et doit être remplacé.
    • L'alimentation du laser est défectueuse et doit être remplacée.

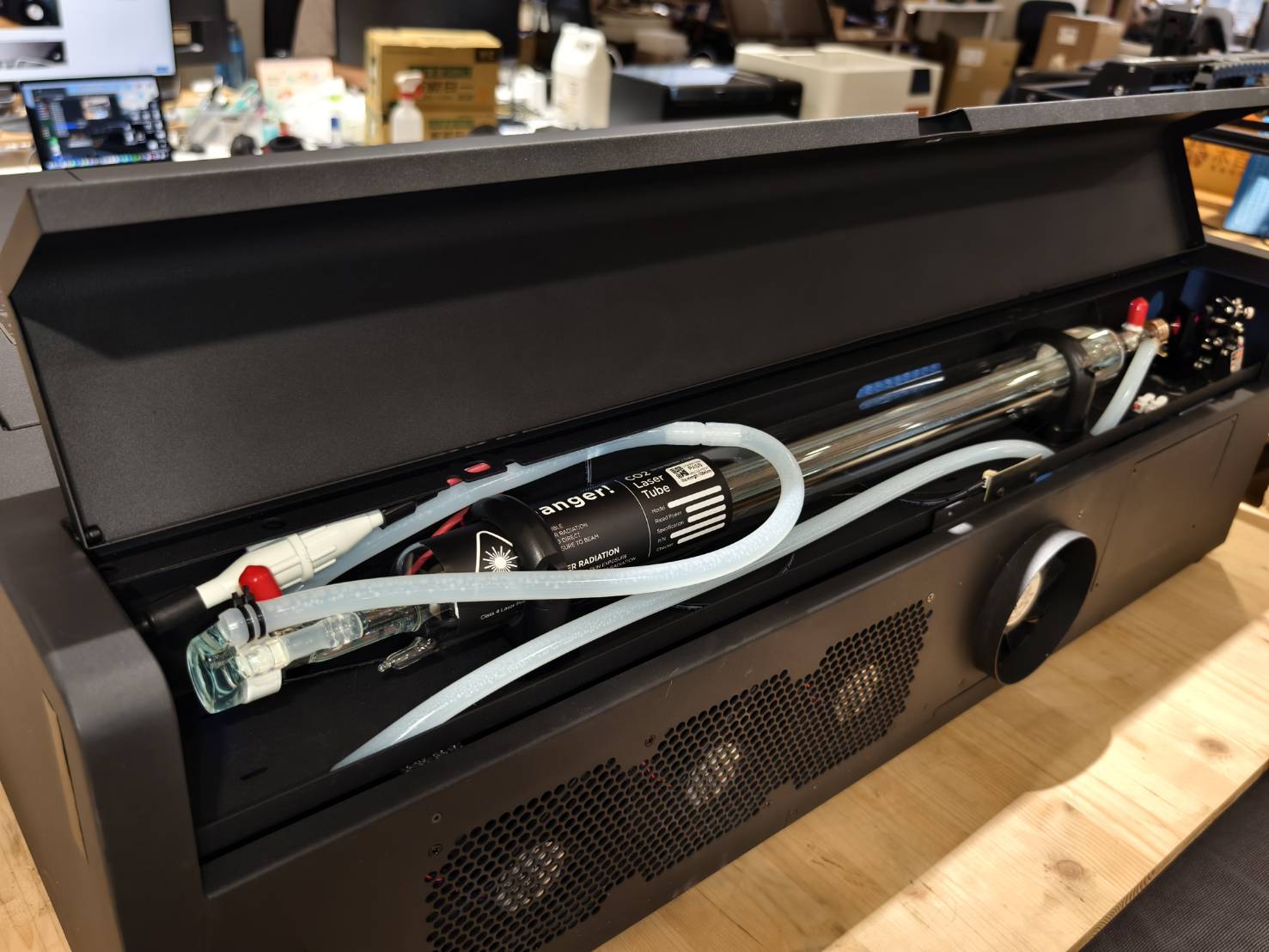

1. Ouvrez la porte.

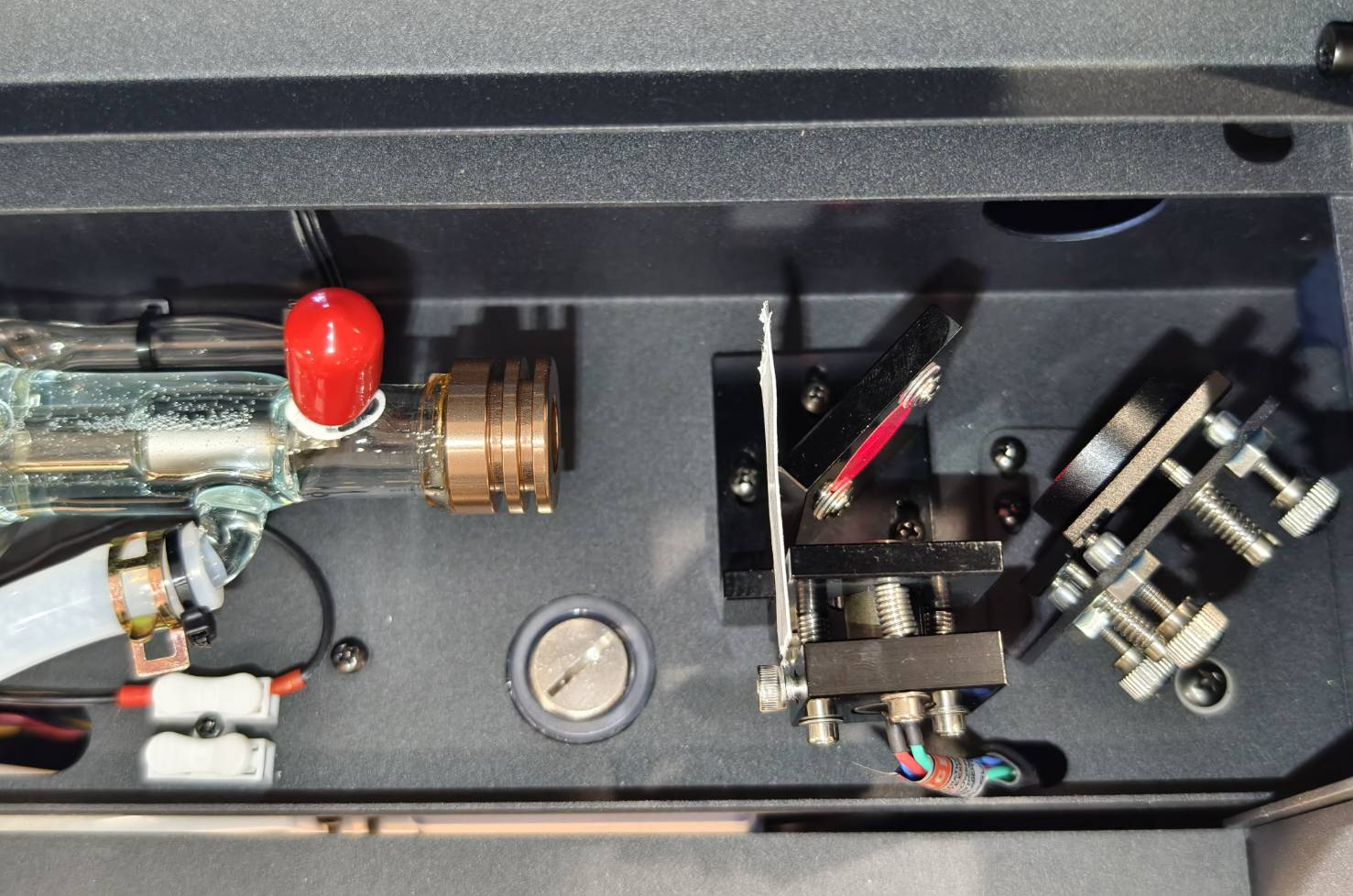

2. Placez un ruban adhésif double face à deux couches sur l'entrée du troisième miroir.
3. Activez le mode de contrôle et desserrez le moteur.
4. Déplacez la tête laser vers le coin inférieur droit.
5. Assurez-vous que le laser rouge est activé.
6. Fermez la porte.
7. Effectuez 3 impulsions.
8. Vérifiez si le point laser rouge et la marque de brûlure se superposent.
9. Ajustez le laser rouge si nécessaire.

Aperçu de l'étape :

Étapes détaillées :

1. Retirez le ruban adhésif et placez un nouveau ruban adhésif double face à deux couches sur le 2ème miroir.
2. Déplacez la tête laser vers le coin supérieur gauche.
3. Fermez la porte et effectuez 3 impulsions.
4. Vérifiez visuellement si le laser rouge et la marque de brûlure se superposent.

Bon exemple - Alignement correct

Mauvais exemple - Alignement incorrect

• Bon résultat - Alignement correct >> Étape 9

• Mauvais résultat - Alignement incorrect >> Étape 8.1

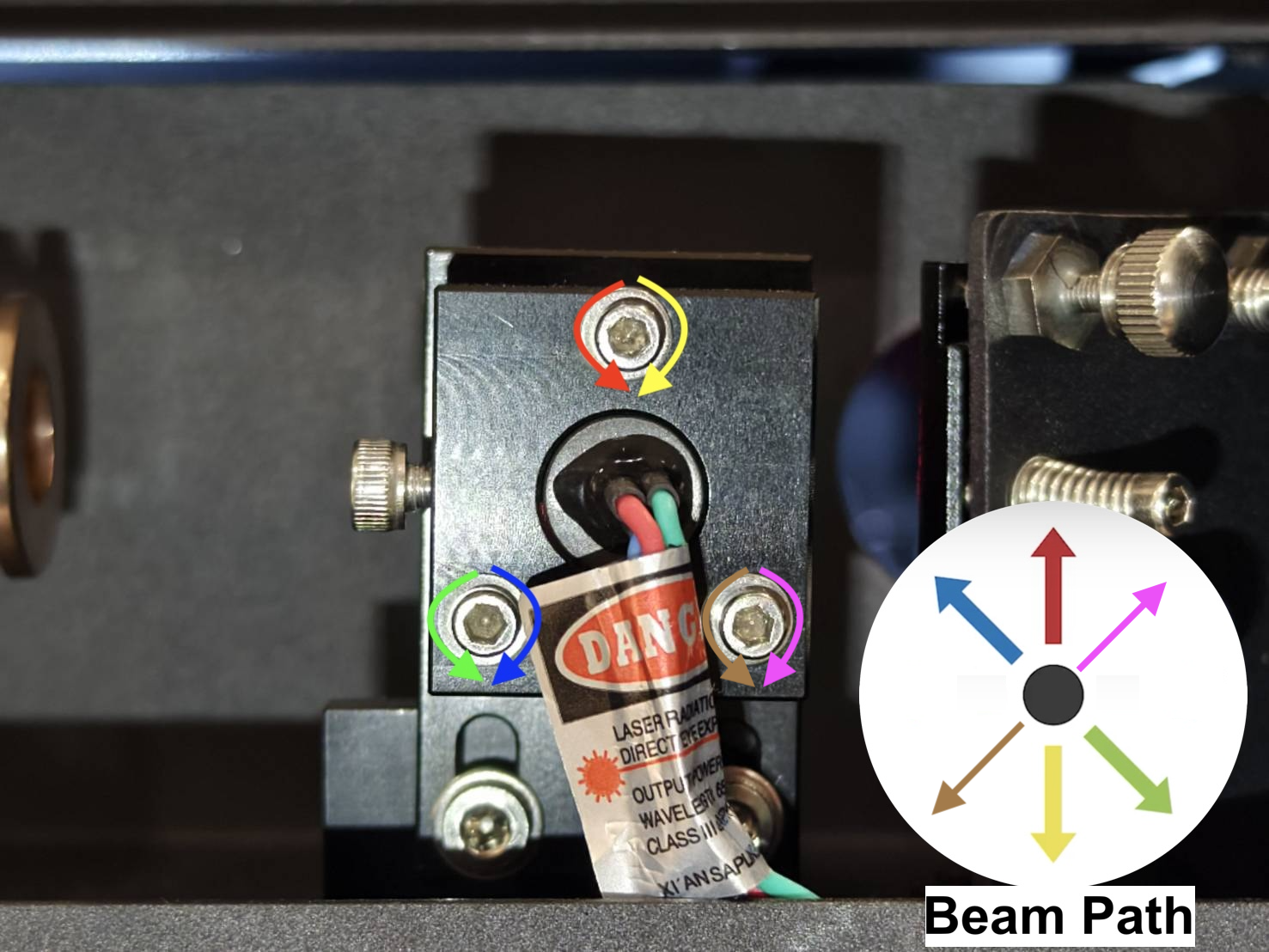

• Il y a trois vis sur le 1er miroir. Les tourner dans le sens horaire ou antihoraire modifiera le trajet du faisceau, ce qui signifie que la position du point laser rouge changera.

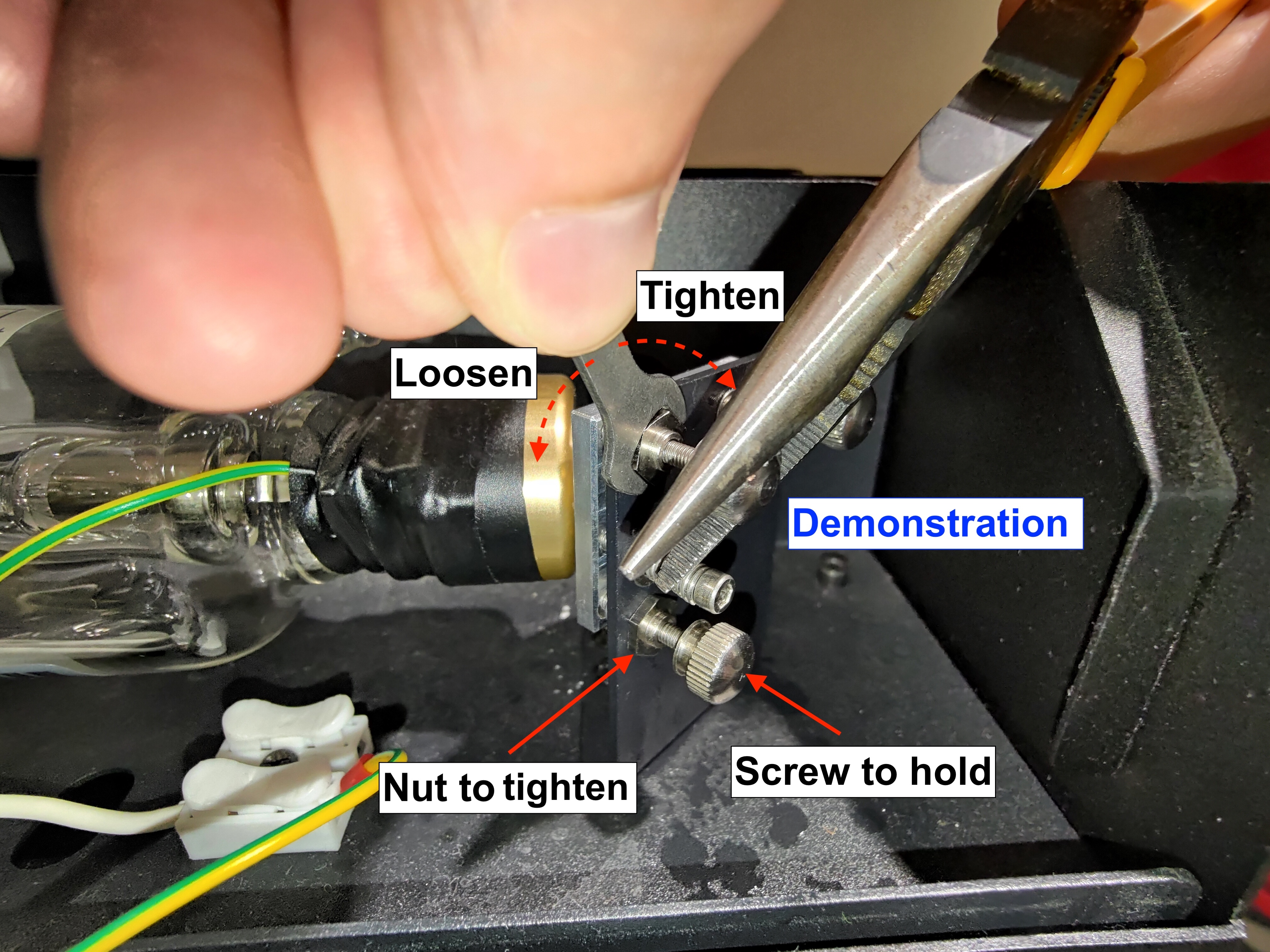

• Veuillez apprendre à desserrer correctement l'écrou :

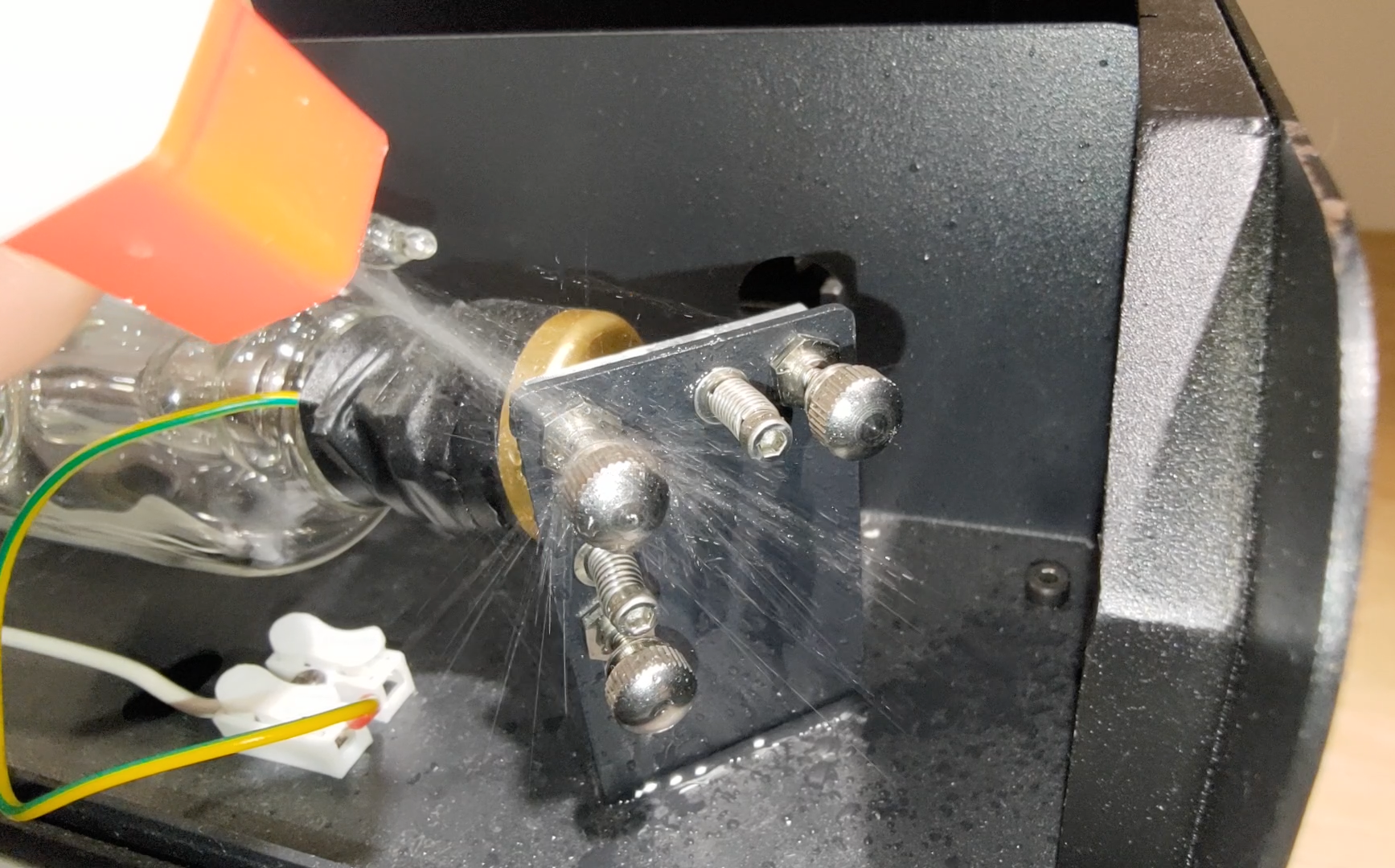

  Tout d'abord, vaporisez de l'alcool sur les écrous pour dissoudre le gel ou la colle, puis attendez quelques secondes.



• Ensuite, utilisez les pinces pour maintenir la vis, puis desserrez l'écrou avec la clé à double tête en le tournant dans le sens antihoraire.



• Démonstration
  (Veuillez noter que les vis dans la vidéo ont été desserrées avant l'enregistrement.)


• Déterminez la position de votre point laser rouge, ciblez la vis et sa direction de rotation.
  Veuillez consulter l'image ci-dessous et trouver le numéro correspondant à la position de votre point laser rouge :



• Pour #1 :
  Le point laser rouge doit descendre vers la droite pour se superposer au premier point
  La vis en haut à gauche doit être tournée dans le sens horaire. Veuillez vous référer à l'image ci-dessous.




  Pour #2 :
  Le point laser rouge doit descendre verticalement pour se superposer au premier point.
  La vis en bas à gauche doit être tournée dans le sens antihoraire. Veuillez vous référer à l'image ci-dessous.





  Pour #3 :
  Le point laser rouge doit d'abord descendre, puis aller vers la gauche pour se superposer au premier point.
  La vis en bas à gauche doit être tournée dans le sens antihoraire pour faire descendre le point.
  La vis en haut à droite doit être tournée dans le sens horaire pour déplacer le point vers la gauche.
  Veuillez vous référer à l'image ci-dessous.




  Pour #4 :
  Le point laser rouge doit se déplacer vers la droite pour se superposer au premier point.
  La vis supérieure droite doit être tournée dans le sens antihoraire. Veuillez vous référer à l'image ci-dessous.





  Pour #5 :
  Le point laser rouge doit se déplacer vers la gauche pour se superposer au premier point.
  La vis supérieure droite doit être tournée dans le sens horaire. Veuillez vous référer à l'image ci-dessous.





  Pour #6 :
  Le point laser rouge doit d'abord se déplacer vers la droite, puis vers le haut pour se superposer au premier point.
  La vis supérieure droite doit être tournée dans le sens antihoraire pour déplacer le point vers la droite.
  La vis inférieure gauche doit être tournée dans le sens horaire pour faire monter le point.
  Veuillez vous référer à l'image ci-dessous.




  Pour #7 :
  Le point laser rouge doit monter verticalement pour se superposer au premier point.
  La vis inférieure gauche doit être tournée dans le sens horaire. Veuillez vous référer à l'image ci-dessous.




  Pour #8 :
  Le point laser rouge doit se déplacer en haut à gauche pour se superposer au premier point
  La vis supérieure gauche doit être tournée dans le sens antihoraire. Veuillez vous référer à l'image ci-dessous.



• Veuillez serrer l'écrou après avoir ajusté la vis en le tournant dans le sens horaire.

Aperçu de l'étape :

Étapes détaillées :

1. Retirez le ruban adhésif et placez un nouveau ruban adhésif double face à deux couches sur l'entrée du troisième miroir.
2. Déplacez la tête laser au centre du côté gauche.
3. Fermez la porte et effectuez 3 impulsions.
4. Vérifiez visuellement si le laser rouge et la marque de brûlure se superposent.

Bon exemple - Alignement correct

Mauvais exemple - Alignement incorrect

• Bon résultat - Alignement correct >> Étape 10

• Mauvais résultat - Alignement incorrect >> Étape 9.1

• Il y a trois vis sur le 2ème miroir, et les tourner dans le sens horaire ou antihoraire modifiera le trajet du faisceau, ce qui signifie la position du point laser rouge changera.


• Veuillez apprendre à desserrer correctement l'écrou.

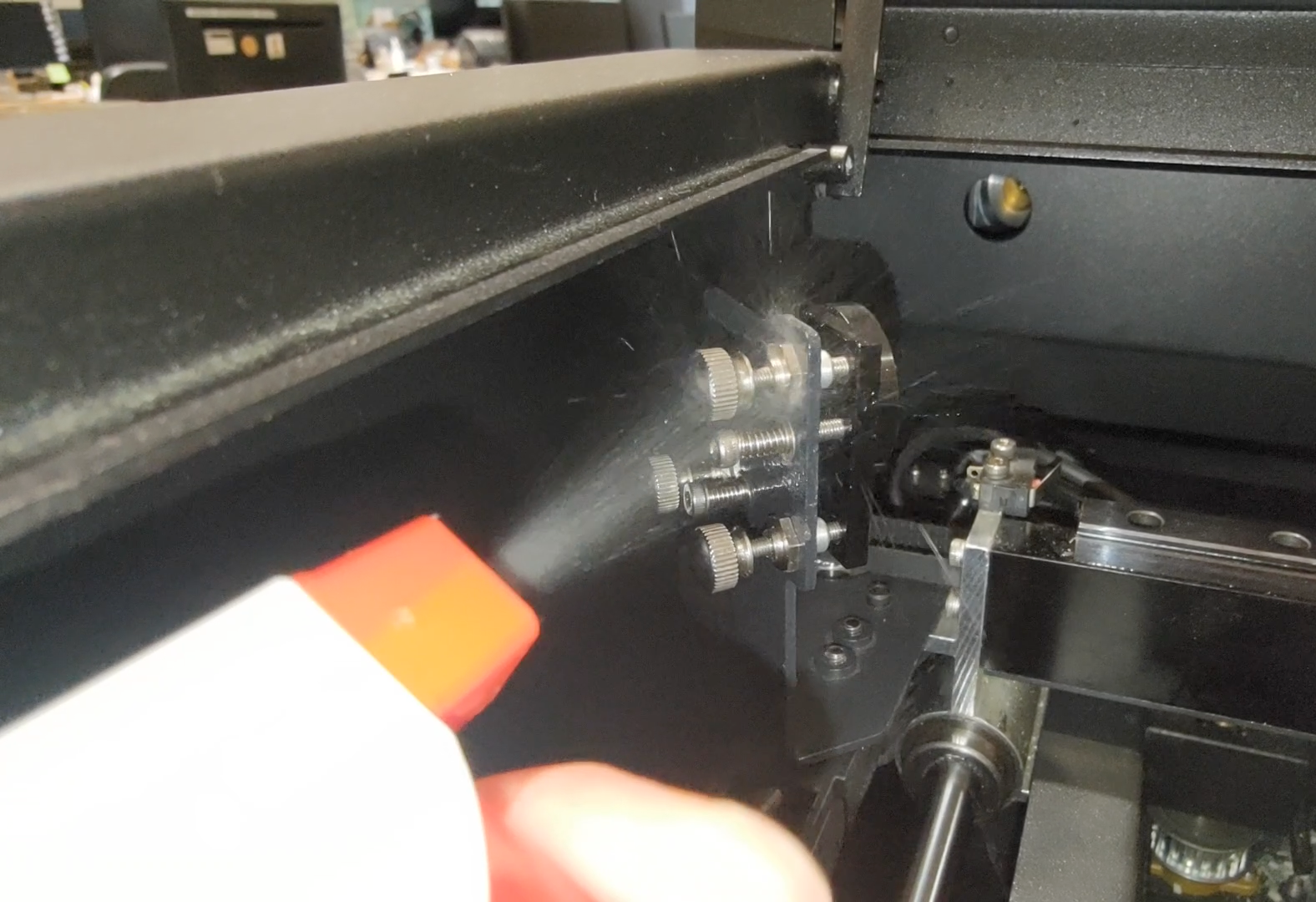

  Tout d'abord, vaporisez de l'alcool sur les écrous pour dissoudre le gel ou la colle, puis attendez quelques secondes.

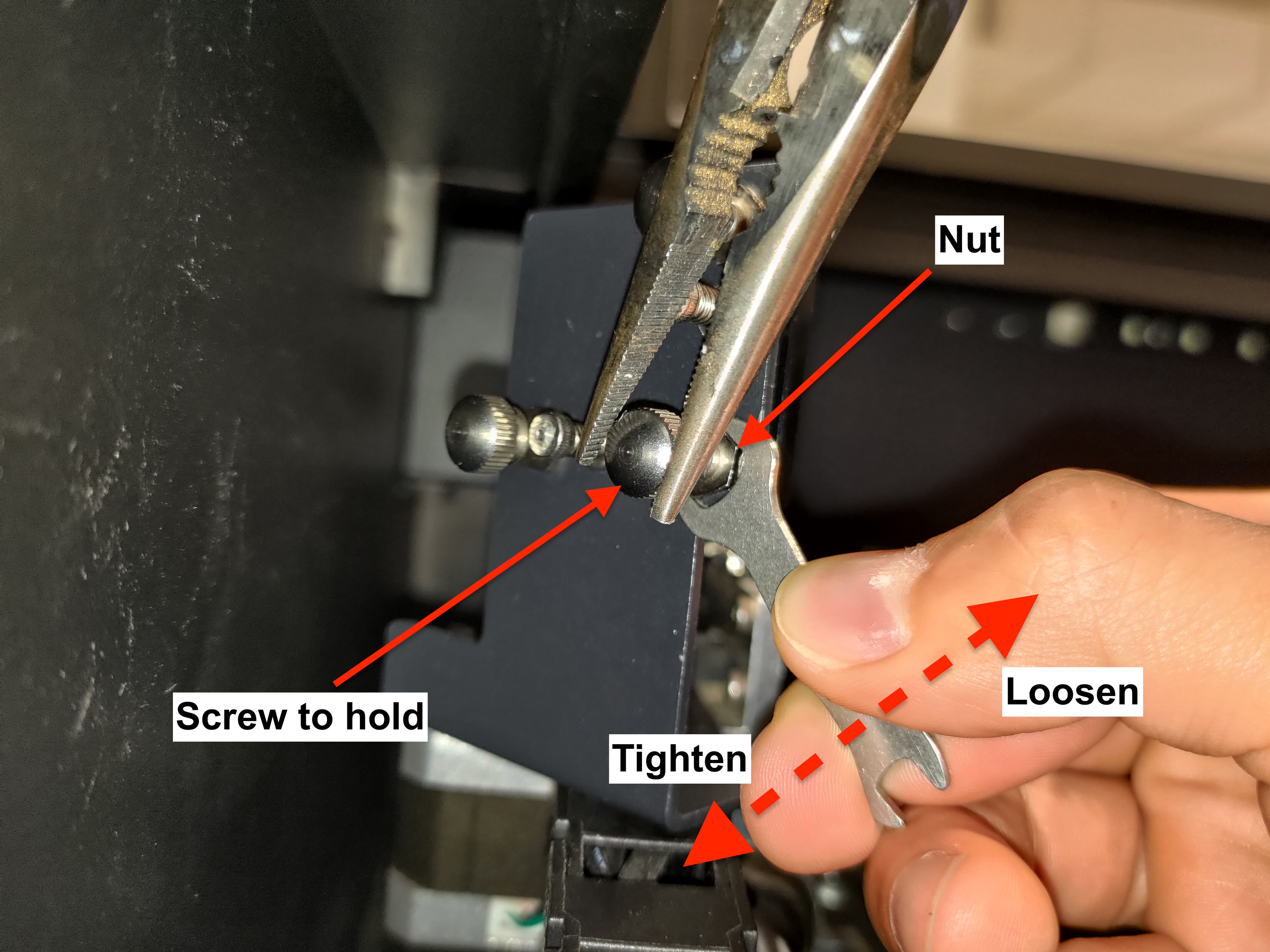

• Ensuite, utilisez la pince pour maintenir la vis, puis desserrez l'écrou avec la clé à double tête en le tournant dans le sens antihoraire.





• Démonstration
  (Veuillez noter que les vis dans la vidéo ont été desserrées avant l'enregistrement.)


• Déterminez la position de votre point laser rouge, ciblez la vis et sa direction de rotation.
  Veuillez observer la photo ci-dessous et identifier le numéro correspondant à la position de votre point laser rouge.




• Pour #1 :
  Le point laser rouge doit se déplacer vers le bas et la droite pour se superposer au premier point.
  La vis en bas à droite devra être tournée dans le sens antihoraire.
  Veuillez vous référer à l'image ci-dessous.





  Pour #2 :
  Le point laser rouge doit descendre verticalement pour se superposer au premier point.
  La vis supérieure droite doit être tournée dans le sens horaire. Veuillez vous référer à l'image ci-dessous.





  Pour #3 :
  Le point laser rouge doit d'abord descendre, puis aller vers la gauche pour se superposer au premier point.
  La vis en haut à droite devra être tournée dans le sens horaire pour faire descendre le point.
  La vis en bas à gauche devra être tournée dans le sens antihoraire pour déplacer le point vers la gauche.
  Veuillez vous référer à l'image ci-dessous.





  Pour #4 :
  Le point laser rouge doit se déplacer vers la droite pour se superposer au premier point.
  La vis inférieure gauche doit être tournée dans le sens horaire. Veuillez vous référer à l'image ci-dessous.




  Pour #5 :
  Le point laser rouge doit se déplacer vers la gauche pour se superposer au premier point.
  La vis en bas à gauche doit être tournée dans le sens antihoraire.
  Veuillez vous référer à l'image ci-dessous.





  Pour #6 :
  Le point laser rouge doit d'abord se déplacer vers la droite puis vers le haut pour se superposer au premier point.
  La vis en bas à gauche devra être tournée dans le sens horaire pour déplacer le point vers la droite.
  La vis en haut à droite doit être tournée dans le sens antihoraire pour faire monter le point.
  Veuillez vous référer à l'image ci-dessous.





  Pour #7 :
  Le point laser rouge doit monter verticalement pour se superposer au premier point.
  La vis supérieure droite doit être tournée dans le sens antihoraire. Veuillez vous référer à l'image ci-dessous.





  Pour #8 :
  Le point laser rouge doit se déplacer en haut à gauche pour se superposer au premier point
  La vis en bas à droite doit être tournée dans le sens horaire. Veuillez vous référer à l'image ci-dessous.





• Veuillez serrer l'écrou après avoir ajusté la vis en le tournant dans le sens horaire.



• Veuillez utiliser le lien pour télécharger le fichier et utiliser une plaque d'acrylique transparent de 3 mm pour graver et découper.



• Le cercle de l'outil s'alignera avec l'entrée comme illustré sur la photo ci-dessous.

• Si votre machine ne peut pas découper certaines zones du plateau, vous devez fabriquer un outil temporaire.
  Utilisez un morceau de ruban adhésif transparent et pliez-le pour enfermer la partie collante.
  Tracez deux lignes comme indiqué sur les photos ci-dessous.



• Le centre des lignes sur le ruban correspondra au centre de l'entrée circulaire.
  (Il est recommandé de marquer deux repères, comme les points rouges sur la photo ci-dessous, pour aligner les lignes sur le ruban.)


• Une fois l'outil prêt, déplacez la tête laser au centre.



• Vérifiez la ligne verticale avec l'outil.
  Alignez le cercle ou les points de l'outil avec l'entrée et vérifiez la position du point laser rouge.


  Acrylique
  Bon exemple		Mauvais exemple




  Ruban adhésif
  Bon - Centré	Mauvais - Décentré

• Bon résultat >> Étape 11

• Mauvais résultat >> Étape 10.1

• Desserrez légèrement ces 4 vis, sans les retirer ni trop les desserrer.


  • Après avoir desserré les vis, la tête peut être poussée vers l'intérieur ou l'extérieur.
    • Pousser vers l'extérieur :



    • Pousser vers l'intérieur :



• Après avoir déplacé la tête, veuillez resserrer les vis.



• Veuillez effectuer l'étalonnage de la caméra dans Beam Studio.
  (Cette étape peut être réalisée en dernier, une fois l'alignement du trajet optique terminé.)


• Déplacez la tête laser au centre.



• Vérifiez la ligne horizontale avec l'outil.
  Alignez le cercle ou les points de l'outil avec l'entrée et vérifiez la position du point laser rouge.


  Acrylique
  Bon - Centré		Acceptable - Au-dessus	Mauvais - En dessous




  Ruban adhésif
  Bon - Centré	Acceptable - Au-dessus	Mauvais - En dessous

• Bon résultat ou acceptable >> Étape 12

• Mauvais résultat >> Contactez le service après-vente
  • Cause possible :
    • L'angle du faisceau laser est trop dévié et doit être réajusté ou le laser doit être remplacé.

• Déplacez la tête laser au centre du plateau et placez une feuille de papier sous la pointe de la buse.
  Ajustez la hauteur du plateau pour obtenir une distance d'environ 5 à 10 mm entre le papier et la pointe de la buse.



• Vérifiez si un point laser rouge focalisé ou une lumière rouge est visible comme sur l'image ci-dessous.



  Bon résultat - Centré	Mauvais résultat - Pas de point	Mauvais résultat - Décentré

• Bon résultat >> Étape 13

• Mauvais résultat >> Étape 12.1

• Cette étape vous apprendra à aligner le trajet vertical du 3ème miroir au plateau en ajustant les vis sur le 3ème miroir.
  Il y a trois vis sur le 3ème miroir. Les tourner dans le sens horaire ou antihoraire modifiera le trajet vertical du faisceau, ce qui changera la position du petit point sur le ruban adhésif.



• Veuillez apprendre à desserrer correctement l'écrou.
  Utilisez la pince pour maintenir la vis, puis desserrez l'écrou avec la clé à double tête en le tournant dans le sens antihoraire.


• Comment déterminer la position du point laser ?
  Si le point focalisé n'est pas visible, vous pouvez observer la lumière rouge. La zone la plus intense indique la position de votre point.


  Exemple

  La lumière est plus intense, comme indiqué sur la photo, ce qui signifie que le point devrait être en bas à gauche.

  Pour déplacer le point vers le centre, il doit monter et aller vers la droite. Il est donc recommandé de tourner la vis en haut à droite dans le sens horaire.

  Démonstration

• Veuillez serrer l'écrou après avoir ajusté la vis en le tournant dans le sens horaire.


• Le réglage est effectué avec succès >> Étape 13

• Quel que soit mon réglage, le point n'apparaît pas ou ne peut pas être centré >>
  • Utilisez le lien pour effectuer un réglage avancé.
    >> Réglage avancé du trajet optique
  • Après le réglage, revenez à Étape 12.1 dans cet article pour essayer d'ajuster le point rouge.

• Déplacez la tête laser dans le coin inférieur droit du plateau et placez un morceau de papier sous la pointe de la buse.
  Ajustez la hauteur du plateau pour obtenir une distance d'environ 5 à 10 mm entre le papier et la pointe de la buse.



• Vérifiez si un point laser rouge focalisé ou une lumière rouge est visible comme sur l'image ci-dessous.



  Bon résultat - Centré	Mauvais résultat - Pas de point	Mauvais résultat - Décentré

• Bon résultat >> Étape 14

• Mauvais résultat >> Étape 13.1

• Cette étape vous apprendra à aligner le trajet vertical du 3ème miroir au plateau en ajustant les vis sur le 3ème miroir.
  Il y a trois vis sur le 3ème miroir. Les tourner dans le sens horaire ou antihoraire modifiera le trajet vertical du faisceau, ce qui changera la position du petit point sur le ruban adhésif.



• Veuillez apprendre à desserrer correctement l'écrou.
  Utilisez la pince pour maintenir la vis, puis desserrez l'écrou avec la clé à double tête en le tournant dans le sens antihoraire.


• Comment déterminer la position du point laser ?
  Si le point focalisé est absent, vous verrez une lumière rouge. La zone la plus intense indique la position du point.


  Exemple

  La lumière est plus intense comme indiqué sur la photo, ce qui signifie que le point devrait être en bas à gauche.

  Pour déplacer le point vers le centre, il doit monter et aller vers la droite. Il est donc recommandé de tourner la vis en haut à droite dans le sens horaire.

  Démonstration

• Veuillez serrer l'écrou après avoir ajusté la vis en le tournant dans le sens horaire.



• Le réglage est effectué avec succès >> Étape 14

• Quel que soit mon réglage, le point n'apparaît pas ou ne peut pas être centré >>
  • Retour à Étape 12.1 et assurez-vous que le point est centré au milieu du plateau.
  • Après l'ajustement, passez directement à Étape 14.

Aperçu de l'étape - Centre

• Placez un ruban adhésif à une couche sur l'embout de la buse, déplacez la tête laser au centre du plateau, fermez la porte, puis émettez une impulsion.



• Démonstration



• Retirez le ruban adhésif et vérifiez si le point est rond.
  • Bon exemple - Centré et rond :


  • Exemple acceptable - Rond mais légèrement décentré :

  • Mauvais exemples - Non rond :




• Bon résultat ou acceptable >> Étape 15

• Mauvais résultat >> Étape 14.1

• Aucun point brûlé >> Réglage avancé du trajet optique
  • Après le réglage avancé, revenez à Étape 14 pour vérifier à nouveau le point.

• Déterminez la position du point vertical et ciblez la vis correspondante et son direction de rotation. Tout d'abord, vous devez identifier toute la zone dans laquelle le point peut se déplacer.
  Il s'agit en fait de la même zone que celle couverte par l'embout de la buse. La marque laissée sur le ruban adhésif délimite cette zone.


• Ensuite, trouvez le numéro qui correspond le mieux à la position de votre point vertical .
• Schéma :
• Veuillez apprendre à desserrer correctement l'écrou :
  Utilisez la pince pour maintenir la vis, puis desserrez l'écrou avec la clé à double tête en le tournant dans le sens antihoraire.



• Une fois l'ajustement de la vis terminé, appliquez un nouveau ruban adhésif et effectuez une nouvelle impulsion pour vérifier la position du point.



• Démonstration du processus :


• Si cette méthode vous pose des difficultés, utilisez le point rouge pour localiser approximativement le trajet réel du laser CO2, puis effectuez une impulsion.



• Veuillez serrer l'écrou après avoir ajusté la vis en le tournant dans le sens horaire.


Aperçu de l'étape - Coin inférieur droit

• Placez un ruban adhésif à une couche sur l'embout de la buse, déplacez la tête laser vers le coin inférieur droit du plateau, fermez la porte, puis émettez une impulsion.



• Démonstration



• Retirez le ruban adhésif et vérifiez si le point est rond.
  • Bon exemple - Centré et rond :


  • Exemple acceptable - Rond mais légèrement décentré :

  • Mauvais exemples - Non rond :




• Bon résultat ou acceptable >> Le travail est terminéTerminé !(Si votre tête a été réglée dans Étape 10.1N'oubliez pas de effectuer calibration de la caméraCalibration de la caméra.)

• Mauvais résultat >> Étape 15.1

• Aucun point brûlé >> Réglage avancé du trajet optique
  • Après le réglage avancé, revenez à Étape 14 pour vérifier à nouveau le point.

• Déterminez la position du point vertical et ciblez la vis correspondante et son direction de rotation. Tout d'abord, vous devez connaître la zone complète dans laquelle le point peut se déplacer.
  Il s'agit en fait de la même zone que celle couverte par l'embout de la buse. La marque laissée sur le ruban adhésif délimite cette zone.


• Ensuite, trouvez le numéro qui correspond le mieux à la position de votre point vertical .
• Schéma :
• Veuillez apprendre à desserrer correctement l'écrou :
  Utilisez la pince pour maintenir la vis, puis desserrez l'écrou avec la clé à double tête en le tournant dans le sens antihoraire.



• Une fois l'ajustement de la vis terminé, appliquez un nouveau ruban adhésif et effectuez une nouvelle impulsion pour vérifier la position du point.



• Démonstration du processus :



• Si cette méthode vous pose des difficultés, utilisez le point rouge pour localiser approximativement le trajet réel du laser CO2, puis effectuez une impulsion.



• Veuillez serrer l'écrou après avoir ajusté la vis en le tournant dans le sens horaire.


• Le réglage s'effectue sans problème >> Étape 14 (Vérifier à nouveau le point central)

• Le point central et le coin inférieur droit ne peuvent pas être centrés simultanément >>
  Collecte des rubans avec des marques de brûlure (Étape 16)

• Collectez la marque du premier miroir.
  Placez un ruban adhésif double épaisseur sur l'émetteur de lumière rouge à un angle de 90 degrés par rapport au faisceau et effectuez 5 impulsions.



• Collez le résultat sur une feuille de papier et notez l'emplacement.


• Collectez les marques du premier au deuxième miroir.
  Placez un ruban adhésif double épaisseur sur le deuxième miroir à un angle de 90 degrés par rapport au faisceau et effectuez 3 impulsions pour le coin supérieur gauche et 3 autres pour le coin inférieur gauche.



• Collez le résultat sur une feuille de papier et notez l'emplacement.


• Collectez les marques d'entrée du deuxième au troisième miroir.
  Placez un ruban adhésif double épaisseur sur le troisième miroir à un angle de 90 degrés par rapport au faisceau et effectuez 3 impulsions pour le côté gauche central et 3 autres pour le côté droit central.



• Collez le résultat sur une feuille de papier et notez l'emplacement.


• Collectez la marque de l'extrémité de la buse centrale.
  Placez un une couche de ruban adhésif sur l'extrémité de la buse, déplacez la tête laser au centre du plateau et effectuez une impulsion.



• Collez le résultat sur une feuille de papier et notez l'emplacement.


• Collectez la marque de l'extrémité de la buse en bas à droite.
  Placez un une couche de ruban adhésif sur l'extrémité de la buse, déplacez la tête laser dans le coin inférieur droit du plateau et effectuez une impulsion.



• Collez le résultat sur une feuille de papier et notez l'emplacement.


• Collectez les marques d'entrée du deuxième au troisième miroir, du coin supérieur gauche au coin supérieur droit.
  Placez un ruban adhésif double épaisseur sur le troisième miroir à un angle de 90 degrés par rapport au faisceau et effectuez 3 impulsions pour le côté supérieur gauche et 3 autres pour le côté supérieur droit.



• Collez le résultat sur une feuille de papier et notez l'emplacement.


• Collectez les marques d'entrée du 2e au 3e miroir, de bas en gauche à bas en droite.
  Placez un ruban adhésif double épaisseur sur le 3e miroir pour obtenir un angle de 90 degrés par rapport au faisceau. Effectuez 3 impulsions pour le côté inférieur gauche et 3 autres pour le côté inférieur droit.



• Collez le résultat sur une feuille de papier et notez l'emplacement.


• Enfin, prenez une photo en gros plan des points sur l'embout de la buse.
