Fréquence recommandée
Une fois tous les 3 mois
Remarques : IAfin d'éviter la rupture du tube laser en verre due à la chaleur générée lors de l'excitation laser et l'obstruction de la pompe à eau, il est nécessaire de maintenir l'effet de refroidissement par eau avec une quantité suffisante d'eau distillée.
Éléments nécessaires
À préparer soi-même :
* 400 ml d'eau distillée ou pure
1｜Pince à bec long
2｜Essuie-tout ou chiffon
3｜Récipient pour l'eau
Inclus dans la boîte d'accessoires :
4｜Tournevis Torx
5｜Clé Allen de 3mm
6｜Clé à double tête
7｜Entonnoir
Ce chapitre explique deux parties du remplacement de l'eau de refroidissement. Veuillez vous référer à l'étape qui vous concerne.
Si vous utilisez la machine pour la première fois ou si l'eau n'est pas très sale, vous pouvez passer directement à l'étape 8 pour ajouter de l'eau.
Étape 10 - Remplissage d'eau
b. Insérez l'entonnoir.
c. Versez l'eau lentement jusqu'à atteindre un niveau de remplissage de 50%.
d. Refermez le bouchon de la pompe.
e. Accédez au "Mode Maintenance" et attendez la fin de la prise d'origine, puis appuyez sur le bouton "Pompe" pour activer la pompe à eau.
f. Lorsque le niveau d'eau dans le réservoir baisse, appuyez à nouveau sur le bouton "Pompe" pour arrêter la pompe et ajoutez de l'eau jusqu'à ce que le réservoir soit rempli à 80%.
g. Répétez l'étape précédente jusqu'à ce que le niveau d'eau reste stable à 80% de remplissage.
#END
ⓘ Il existe deux méthodes pour vidanger l'eau du tube laser.
Si vous décidez de ne pas déplacer le tube laser, vous pouvez ignorer les étapes 1 à 3.
Si vous décidez de ne pas déplacer le tube laser, vous pouvez ignorer les étapes 1 à 3.
a. Soulevez le tube laser pour permettre à l'eau de s'écouler.
N'oubliez pas que le trajet optique doit être réaligné après avoir déplacé le tube laser.
Ajustement du trajet optique
b. Soufflez dans le tuyau pour faciliter l'évacuation de l'eau.
Étape 1 - Débranchez l'alimentation
(Ignorez cette étape si vous choisissez de ne pas déplacer le tube.)- Éteignez la machine et débranchez le cordon d'alimentation avant de changer ou d'ajouter de l'eau.

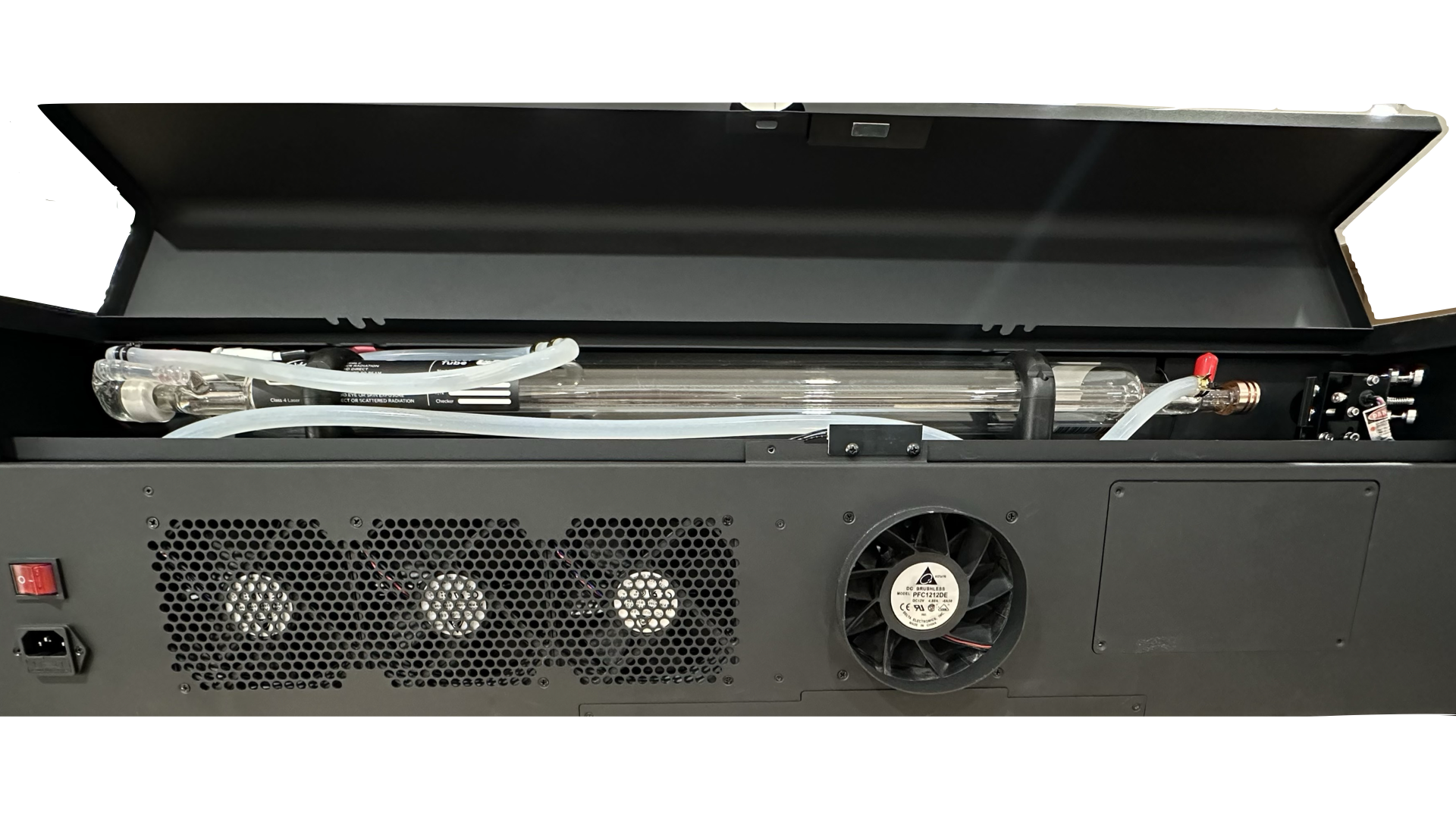

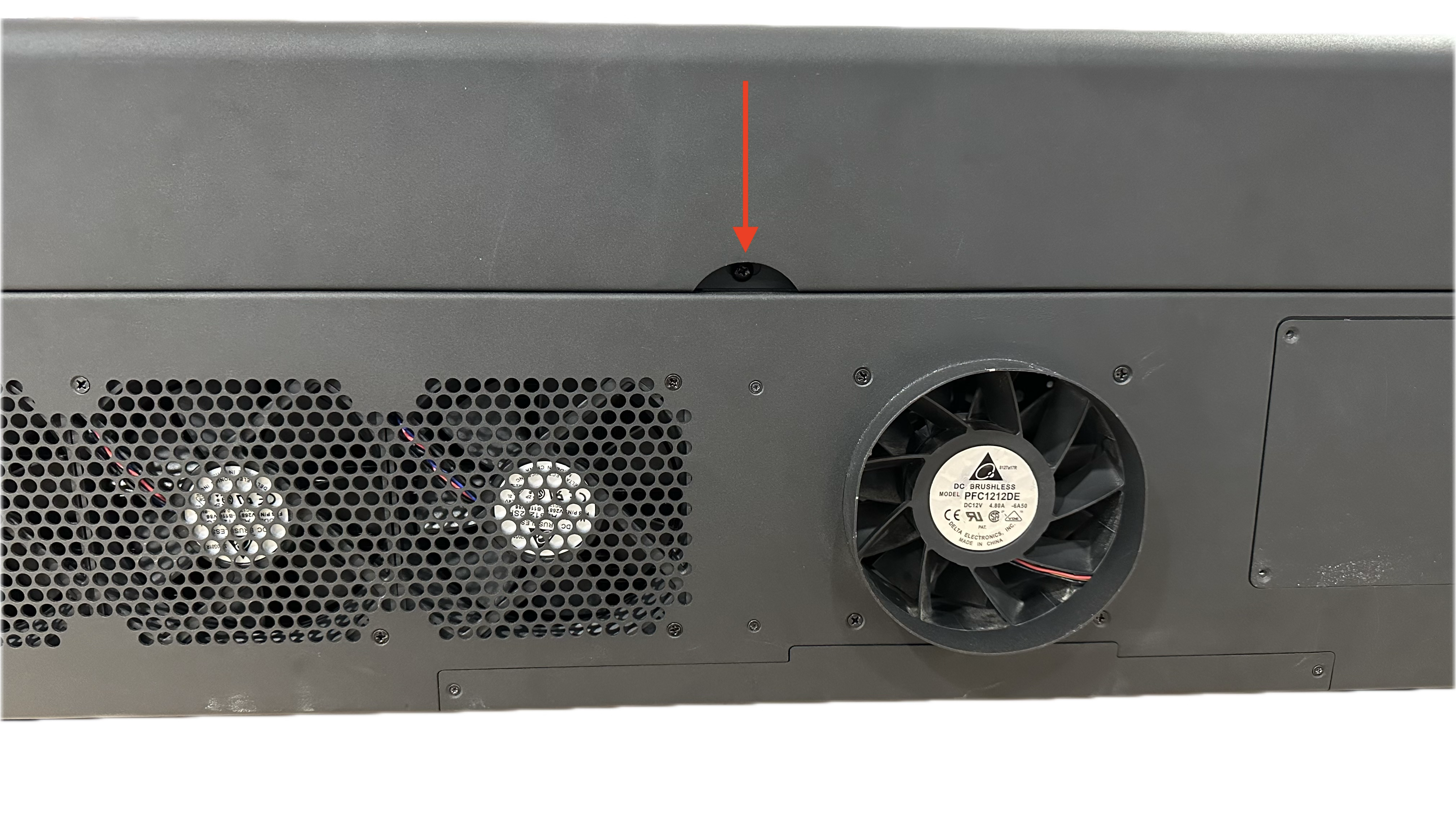

- Utilisez un tournevis pour retirer la vis du capot arrière, puis soulevez le capot.

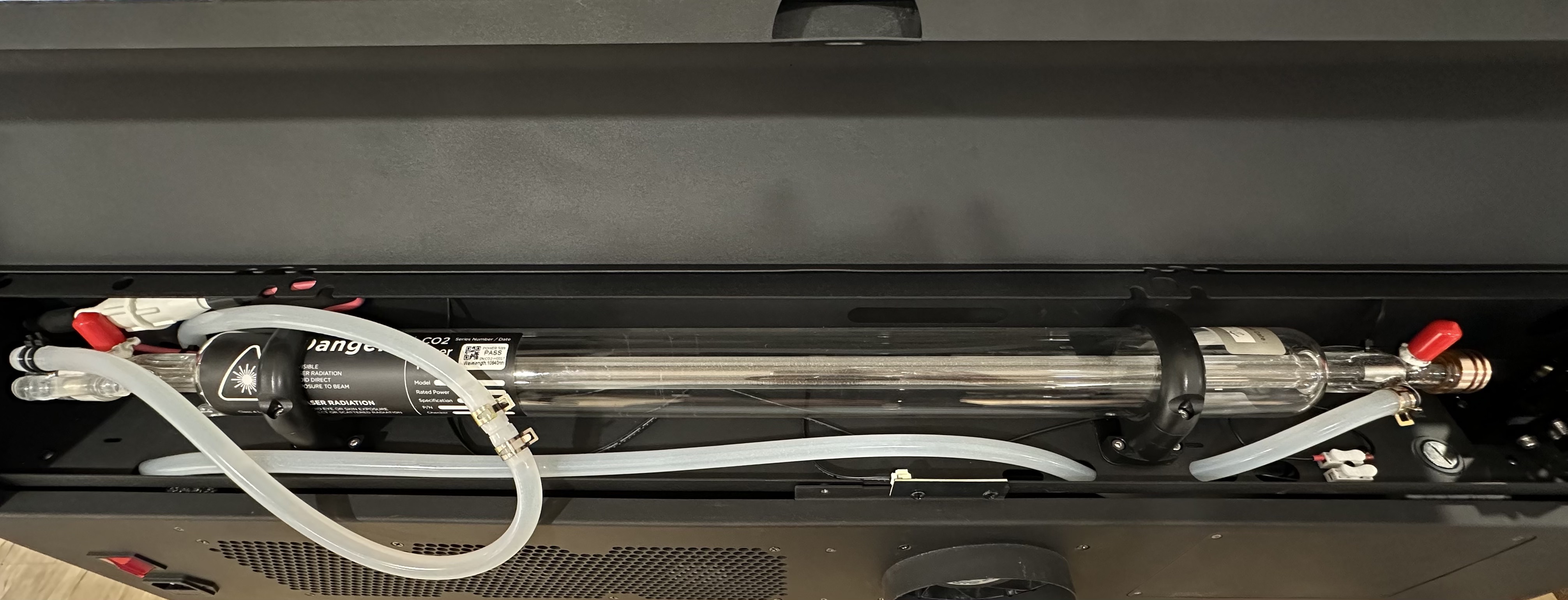

- Le tube laser a deux extrémités : le côté haute tension est proche de l'écran, et le côté basse tension est proche du miroir réfléchissant.
Étape 2 - Déconnectez les fils du tube laser

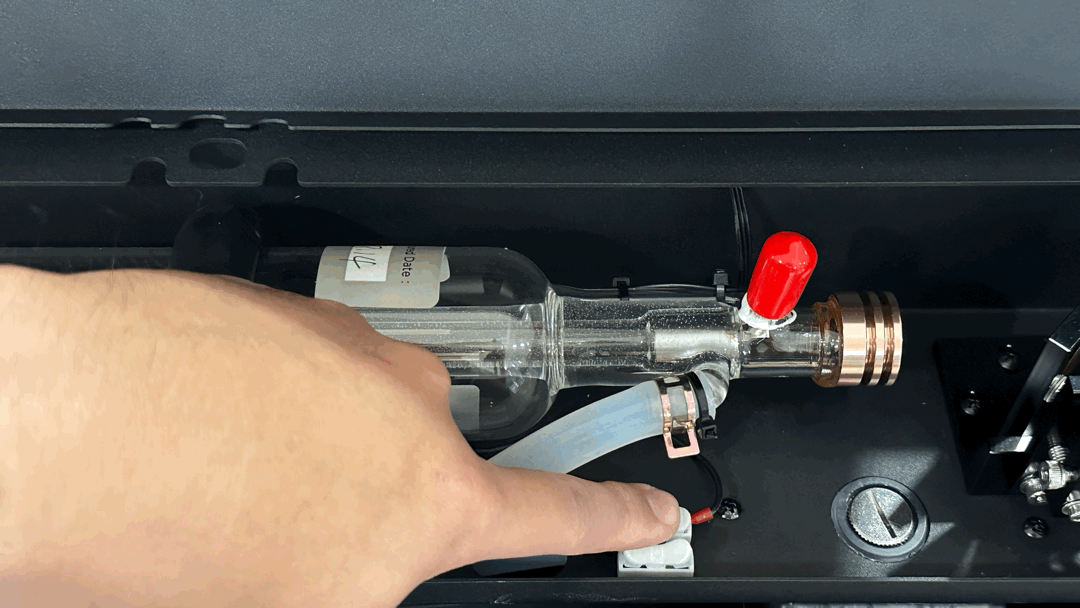

(Ignorez cette étape si vous choisissez de ne pas déplacer le tube.)Appuyez sur la borne blanche et retirez le fil de masse.Étape 3 - Retirez les supports du tube laser

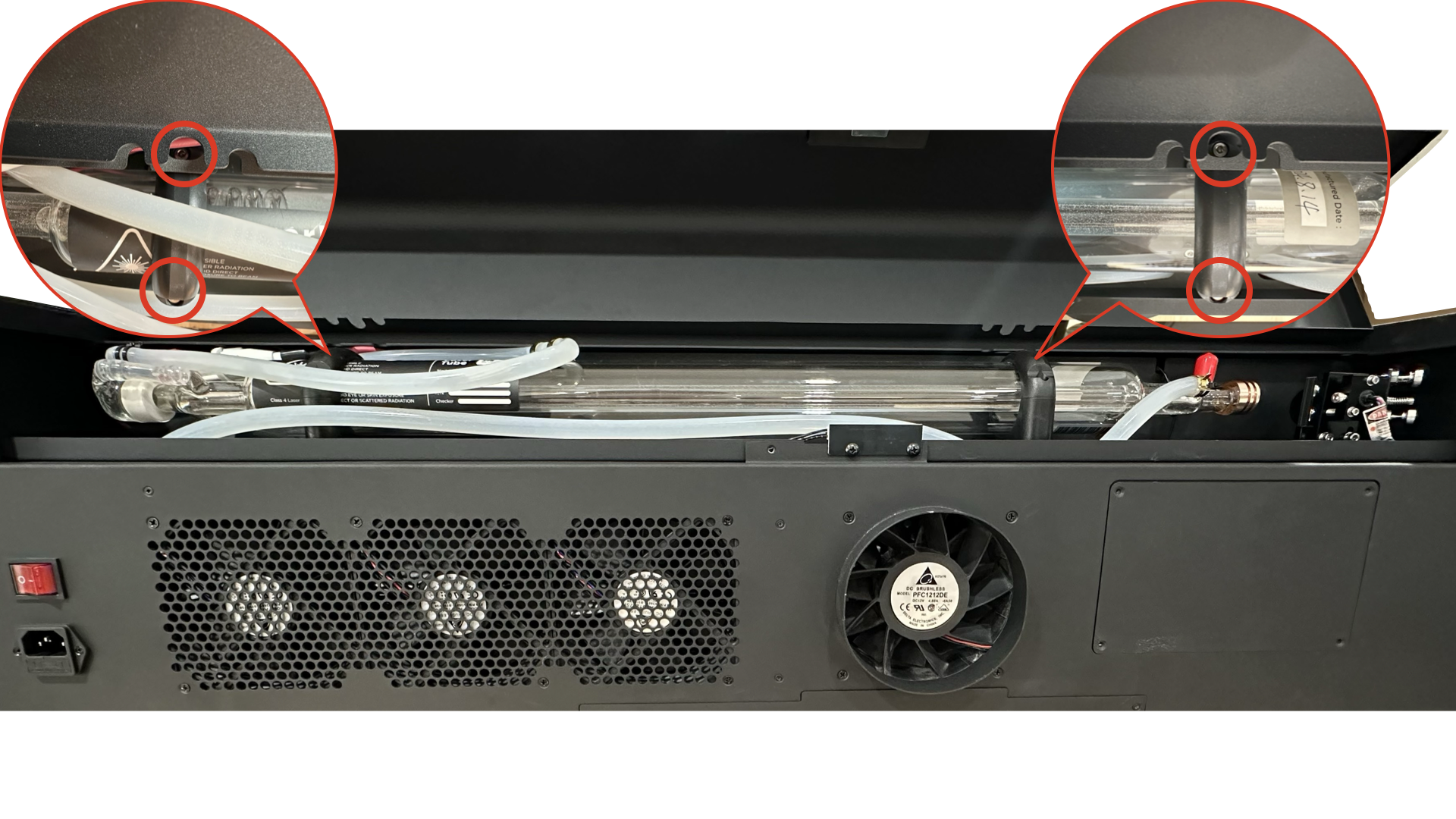

(Ignorez cette étape si vous choisissez de ne pas déplacer le tube.)Utilisez une clé Allen de 3 mm pour desserrer les 4 vis sur les supports du tube laser (voir photo ci-dessous).Étape 4 - Retirez le tube laser pour vidanger l'eau

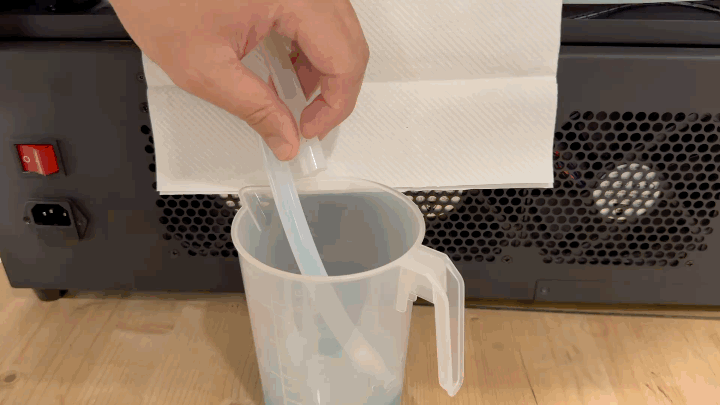

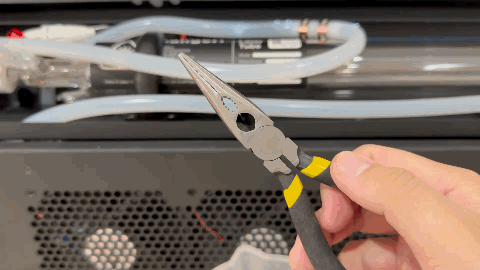

a. Tirez sur le tuyau > Écartez les deux clips du connecteur de tuyau à l'aide de pinces à bec fin > Retirez le joint de l'un des tuyaux et insérez immédiatement le tuyau dans le récipient d'eau
b. Soulevez le tube laser ou soufflez d'un côté du tuyau pour vidanger complètement l'eau.
Étape 5 - Remettez le tube laser en place et reconnectez-le au tuyau
a. Replacez le tube laser dans sa position initiale. (Ignorez cette étape si vous avez choisi de ne pas déplacer le tube.)⚠️ Évitez tout contact des pièces de la machine avec l'eau. En cas de fuite ou d'éclaboussure, laissez la machine sécher complètement avant de la mettre en marche.

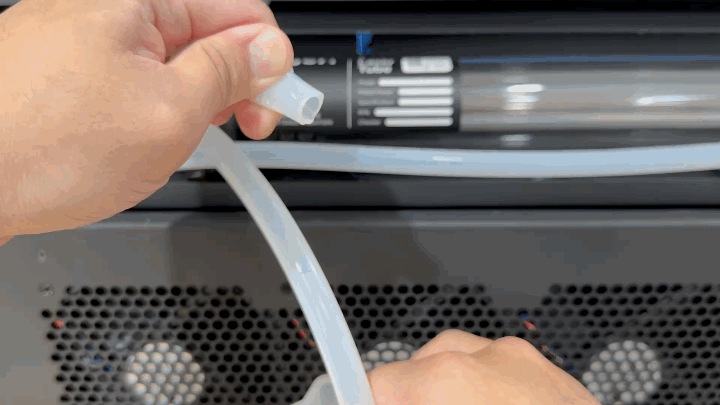

b. Insérez le joint sur les deux tuyaux > Rapprochez les deux clips pour éviter les fuites.
Étape 6 - Connectez le fil de terre du tube laser

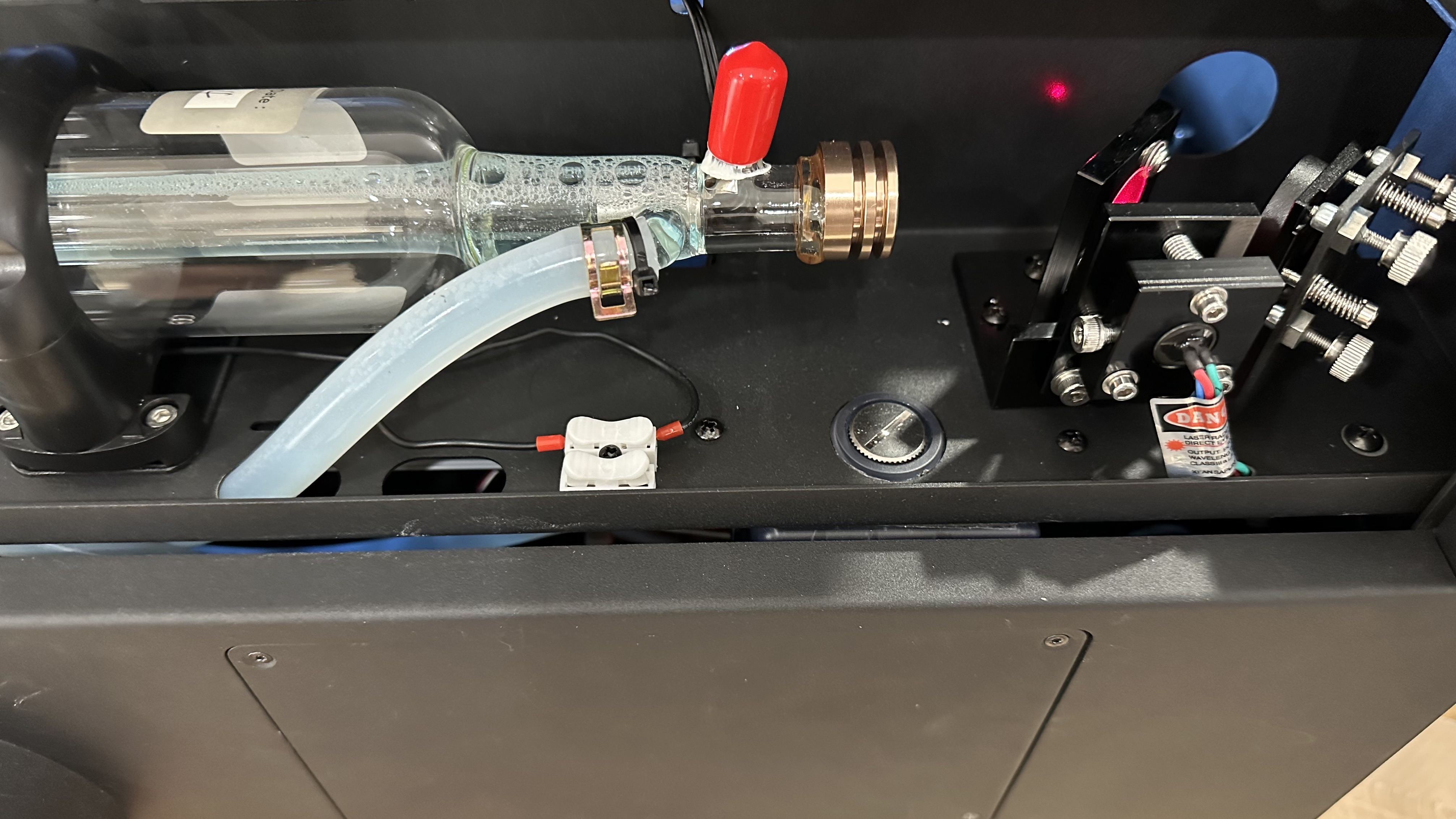

(Ignorez cette étape si vous choisissez de ne pas déplacer le tube.)Au côté basse tension > Appuyez sur la borne blanche et insérez le fil de terre > Relâchez la borne > Tirez doucement sur le fil pour vérifier qu'il est bien fixé.Étape 7 - Fixez les supports du tube laser
(Ignorez cette étape si vous choisissez de ne pas déplacer le tube.)Assurez-vous que la distance entre le tube laser et les combineurs de faisceau est d'environ 35mm.Étape 8 - Branchement et mise en marche

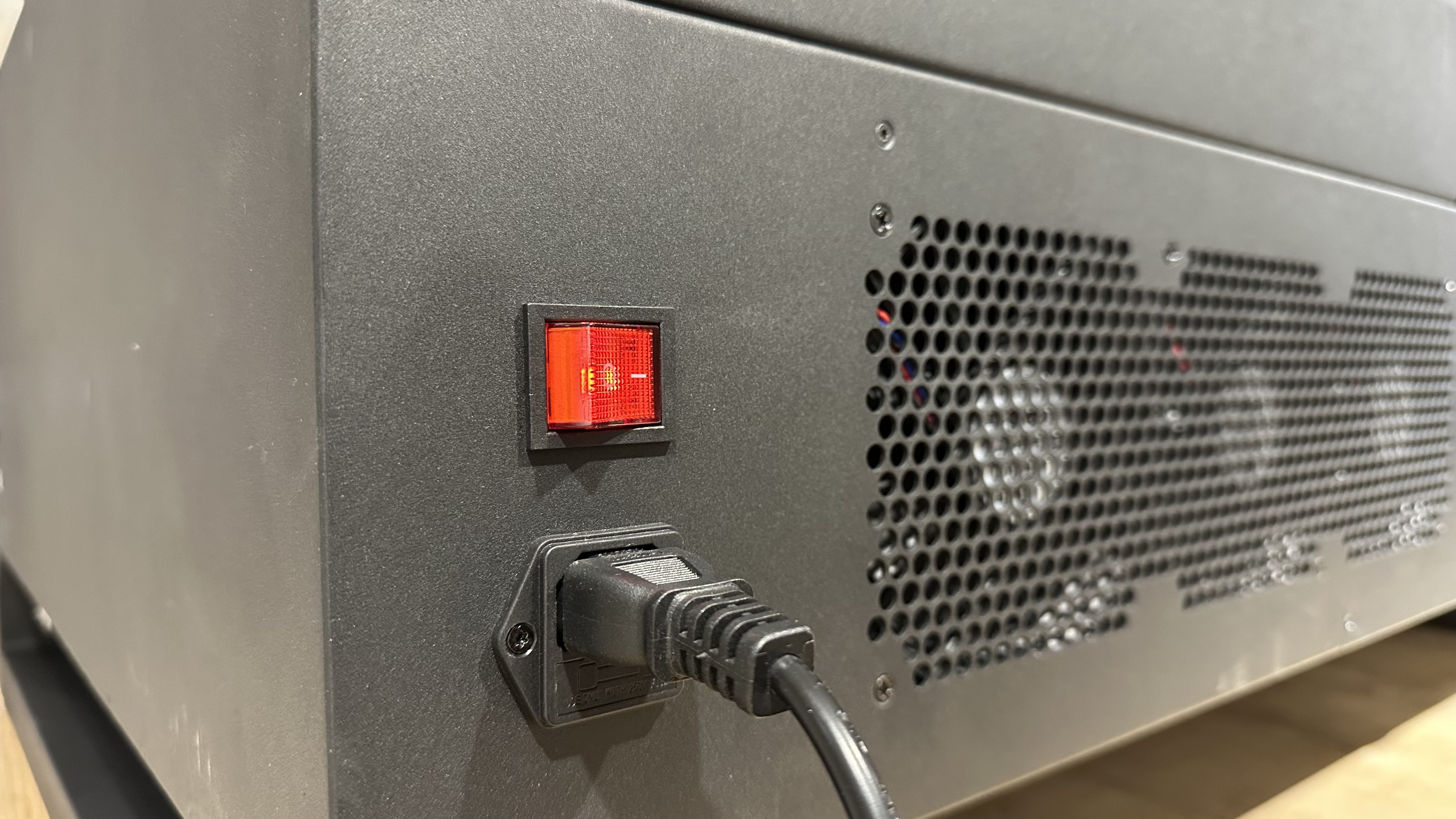

Branchez le cordon d'alimentation et mettez la machine sous tension.Étape 9 - Retrait de la pompe à eau

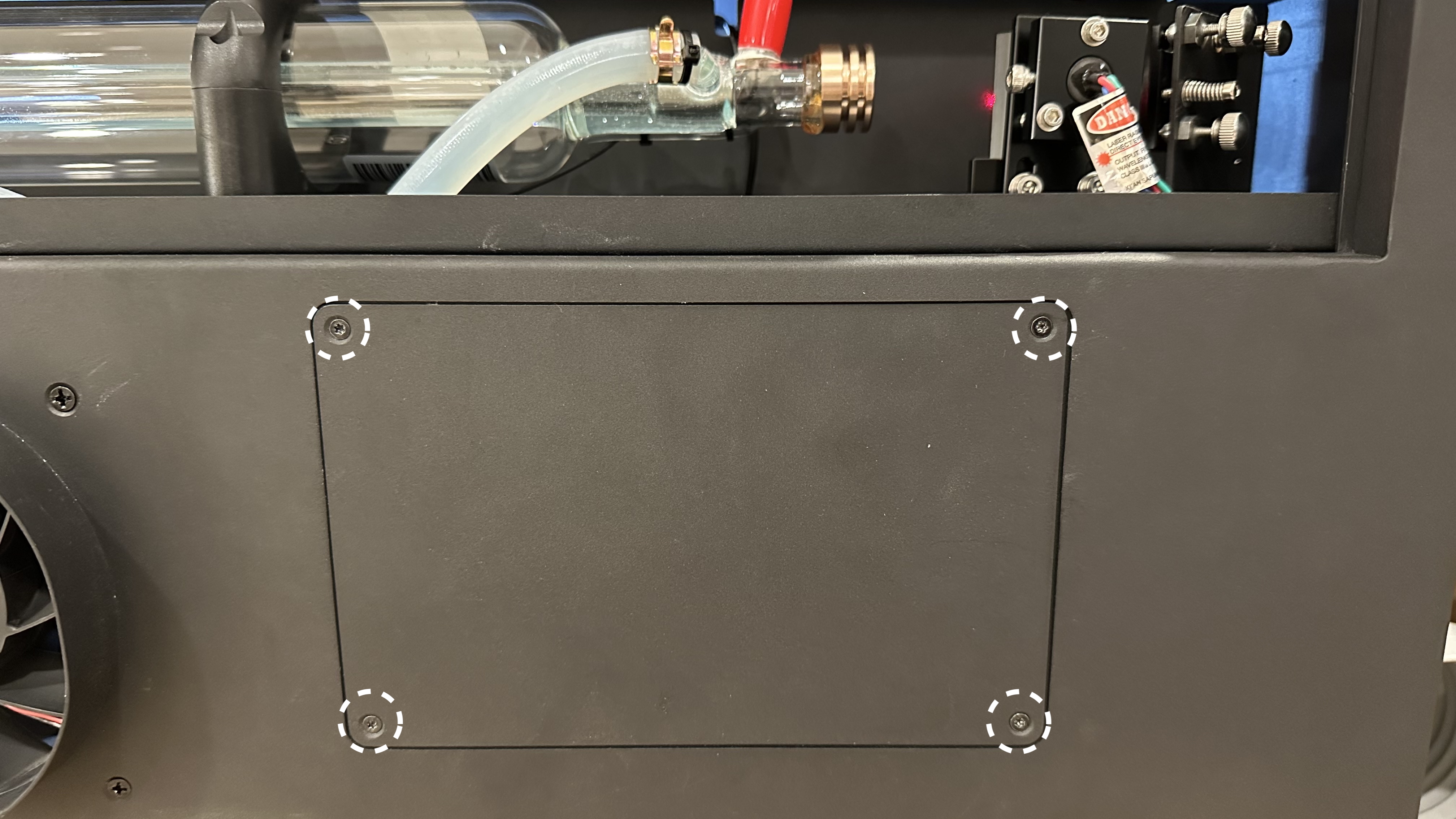

Retirez la plaque carrée arrière à l'aide du tournevis Torx pour vérifier le niveau d'eau du réservoir.
Étape 10 - Remplissage d'eau
Remarque : 400 ml d'eau distillée ou pure sont nécessaires pour le remplissage.
a. Ouvrez le bouchon de la pompe à l'aide d'une clé à double tête.b. Insérez l'entonnoir.
c. Versez l'eau lentement jusqu'à atteindre un niveau de remplissage de 50%.
d. Refermez le bouchon de la pompe.
e. Accédez au "Mode Maintenance" et attendez la fin de la prise d'origine, puis appuyez sur le bouton "Pompe" pour activer la pompe à eau.
f. Lorsque le niveau d'eau dans le réservoir baisse, appuyez à nouveau sur le bouton "Pompe" pour arrêter la pompe et ajoutez de l'eau jusqu'à ce que le réservoir soit rempli à 80%.
g. Répétez l'étape précédente jusqu'à ce que le niveau d'eau reste stable à 80% de remplissage.
Étape 11 - Remontage de la plaque
Fixez la plaque en serrant les quatre vis à l'aide d'un tournevis Torx.#END
