Fréquence recommandée
Une fois toutes les 1 à 2 semaines, selon la fréquence d'utilisation et le matériau
Étapes d'entretien
Si le matériau gravé est du papier ou du bois, il est plus probable que de la poussière et du goudron adhèrent aux miroirs réfléchissants. Vous pouvez utiliser des cotons-tiges imbibés d'une petite quantité d'alcool pour nettoyer et essuyer jusqu'à ce que la surface du miroir soit parfaitement propre.
Matériel nécessaire
Cotons-tiges, Alcool à 75%~99%
Il y a trois miroirs réfléchissants, une lentille de focalisation et une lentille de sortie du tube laser qui doivent être nettoyés dans la Beambox II. Leurs positions sont indiquées sur l'image.
Étapes d'entretien

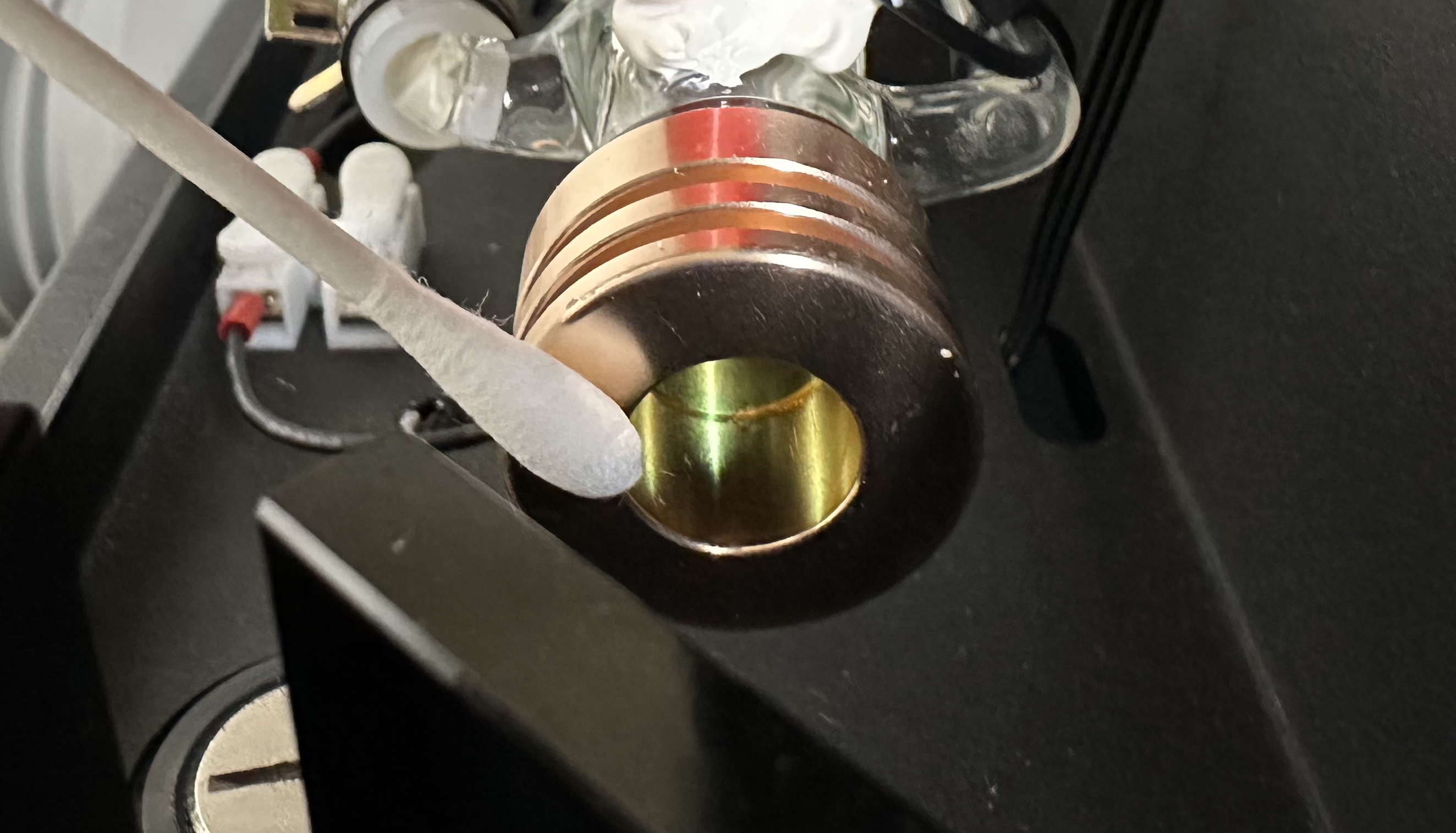

1. Nettoyage de la lentille de sortie du tube laser
La lentille de sortie du tube laser est située du côté basse pression du tube laser (près du 1er miroir). Vous pouvez ouvrir le capot arrière et l'essuyer, comme illustré ci-dessous.

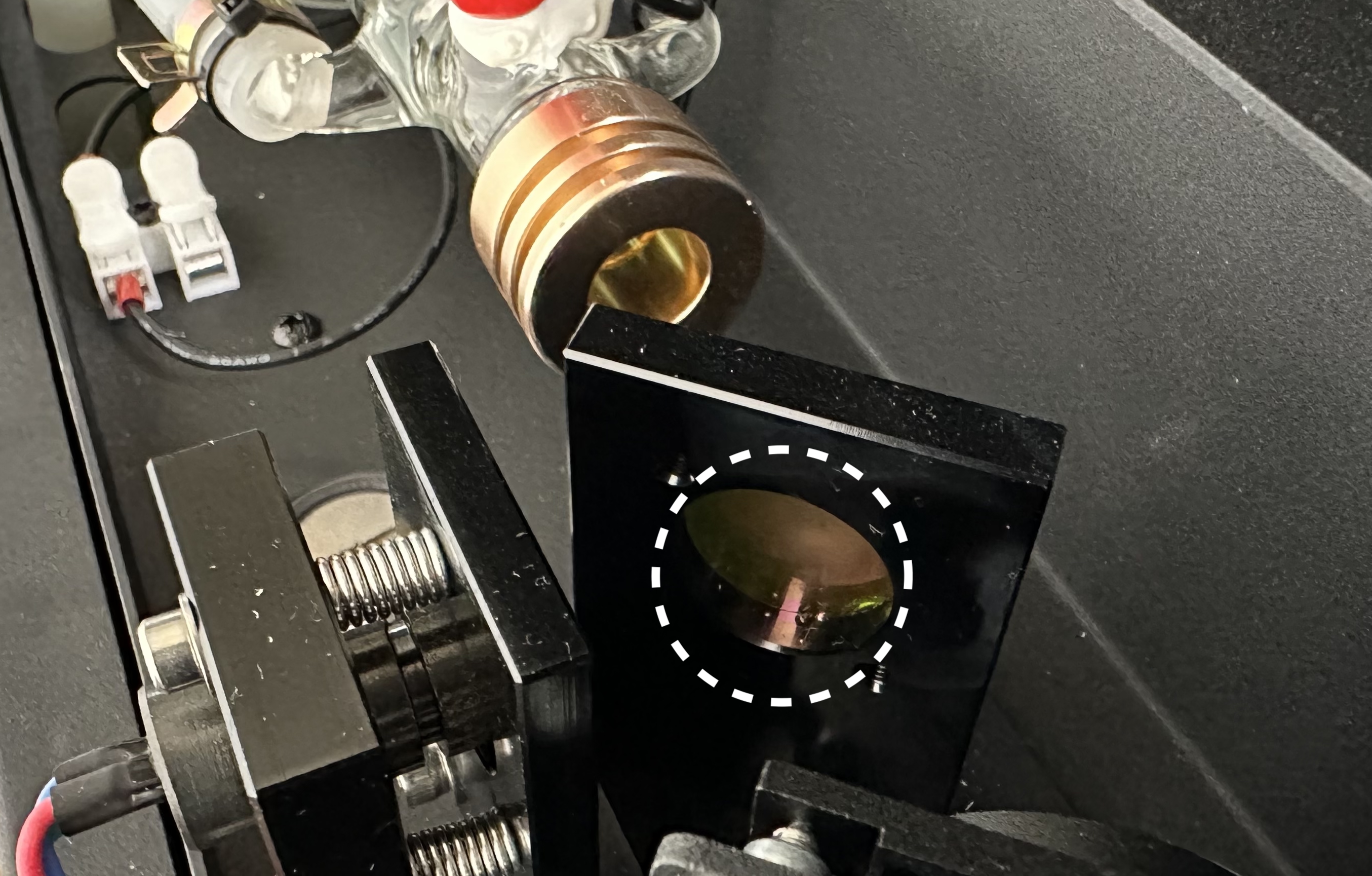

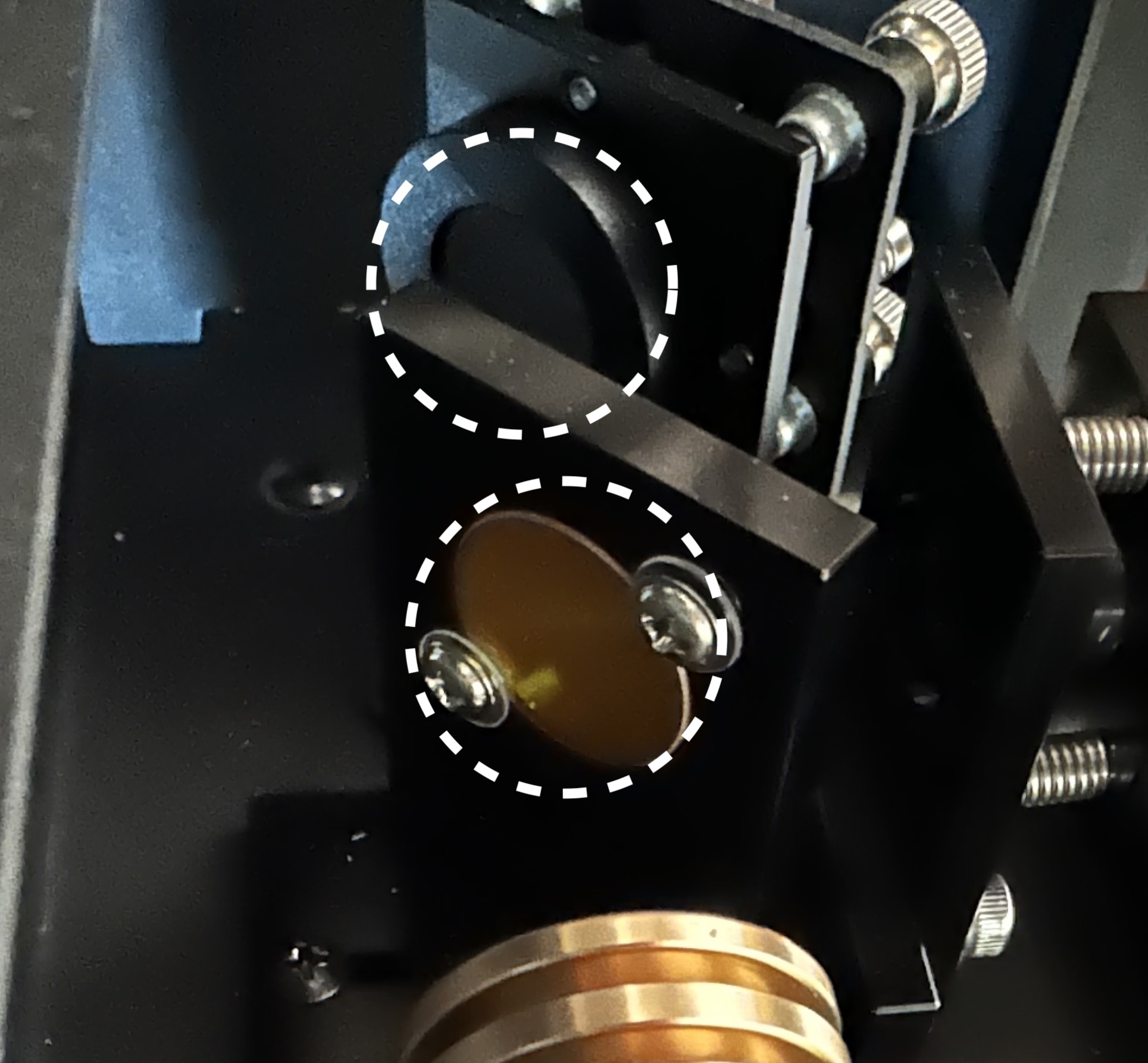

2. Nettoyage du premier miroir réfléchissant et des combineurs de faisceau
Le premier miroir réfléchissant et les combineurs de faisceau sont situés du côté basse pression du tube laser, face au châssis. Vous pouvez ouvrir le capot arrière pour nettoyer les combineurs de faisceau et le premier miroir réfléchissant.

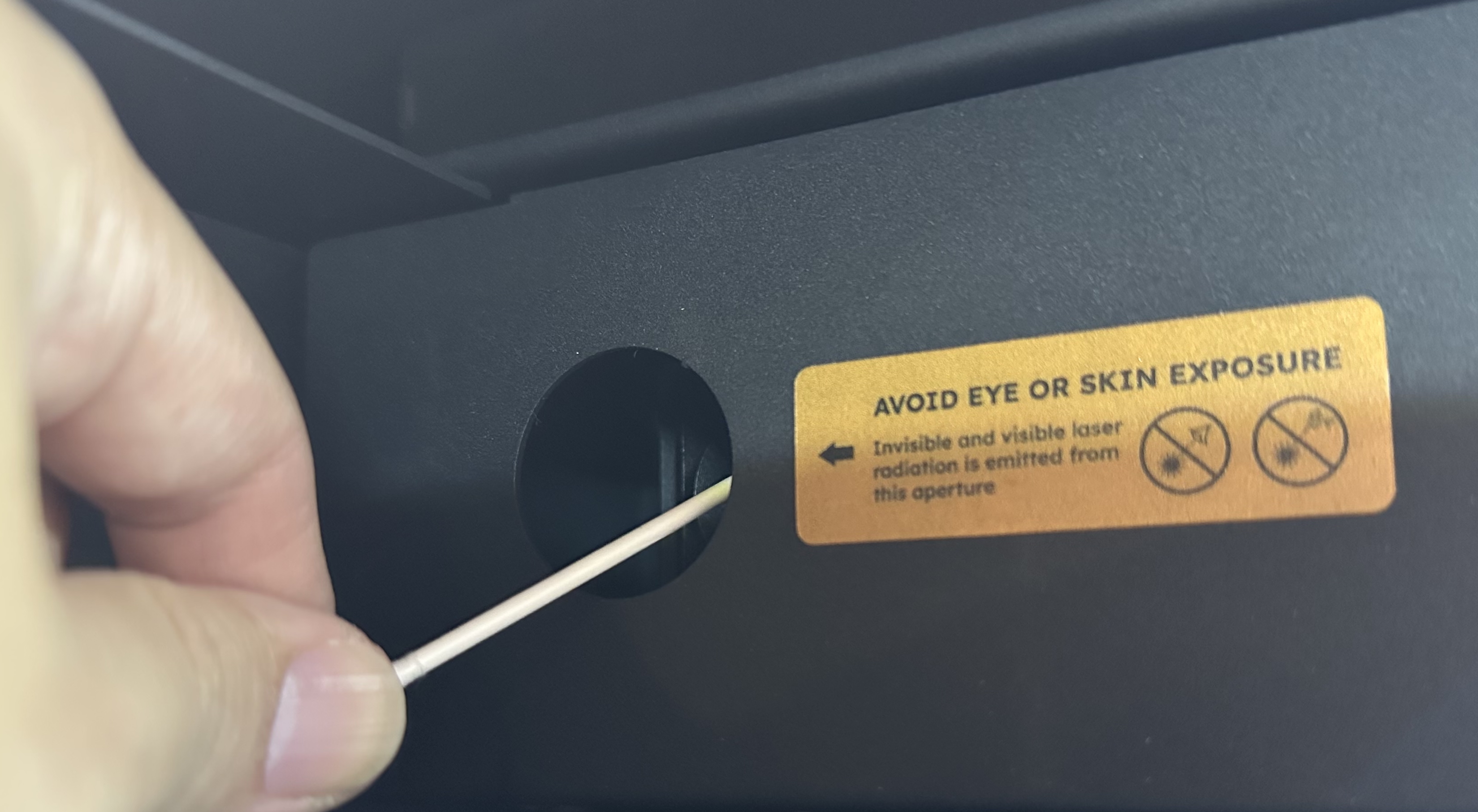

Vous pouvez également essuyer le premier miroir réfléchissant par l'ouverture avant, comme illustré ci-dessous.

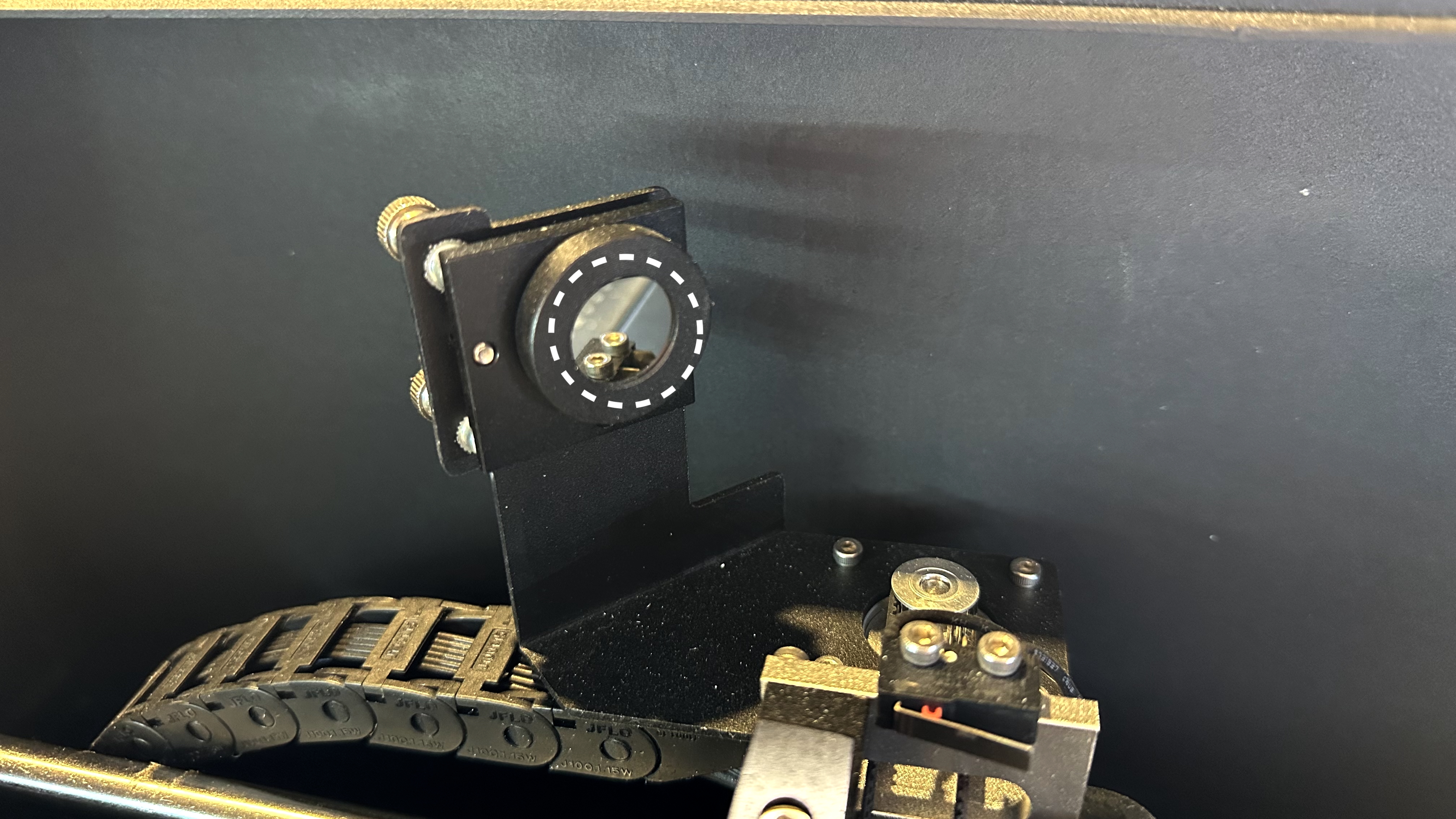

3. Nettoyage du deuxième miroir réfléchissant
Le deuxième miroir réfléchissant est situé sur la tige de guidage de l'axe Y gauche.

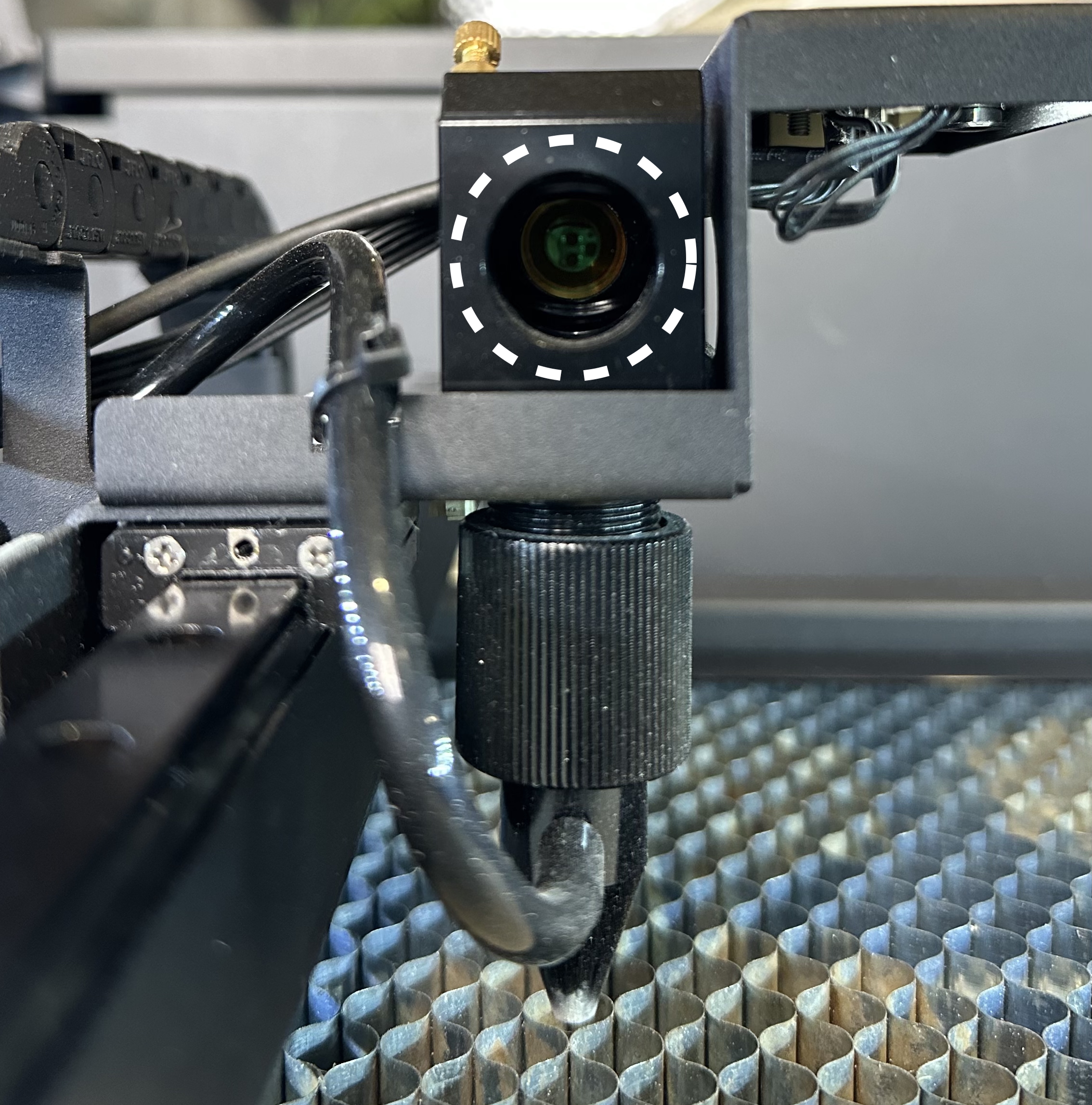

4. Nettoyage du troisième miroir réfléchissant
Le troisième miroir réfléchissant se trouve dans le support triangulaire sur le rail linéaire de l'axe X.
5. Nettoyez la lentille de focalisation
La lentille de focalisation est située sous le troisième miroir réfléchissant à l'intérieur de la tête laser.

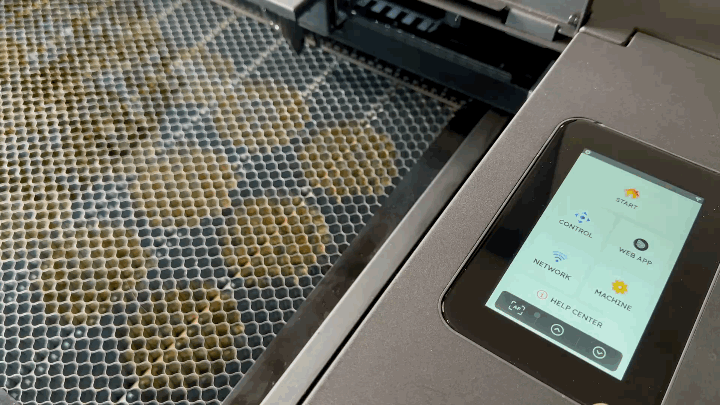

a. Abaissez la plateforme
b. Placez un matériau au centre du plateau pour éviter que la lentille ne tombe.
c. Retirez la lentille de focalisation.

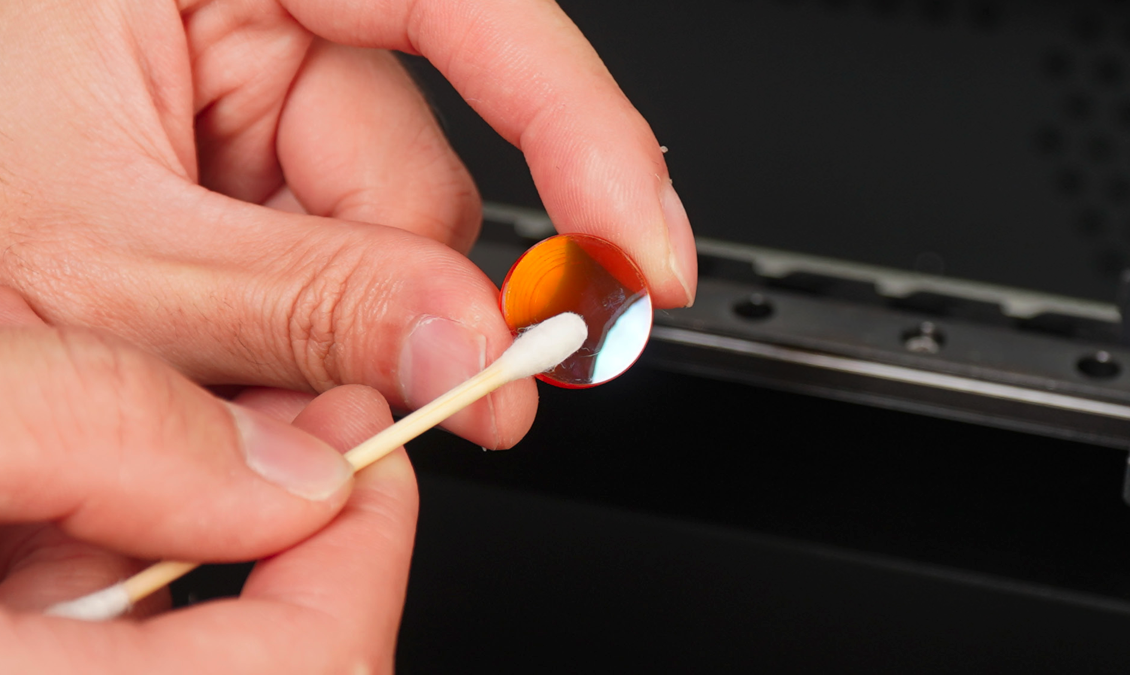

d. Extrayez la lentille de focalisation, puis nettoyez-la.
6. Remettez la lentille de focalisation en place
La lentille de focalisation est située sous le troisième miroir réfléchissant à l'intérieur de la tête laser.
Assurez-vous de respecter l'ordre correct comme illustré dans les images ci-dessous :
| Mode de mise au point : 4 mm (Par défaut) | |
| Lentille | |
| Bloc | |
| Anneau | |
| Buse | |
