Description
La raison pour laquelle un laser ne fonctionne pas peut être complexe. Cela peut être dû à un tube laser défectueux, une alimentation laser (Laser PSU) défaillante, ou un dysfonctionnement du système, entre autres.
Veuillez suivre les étapes ci-dessous pour résoudre le problème.
Causes possibles
|
Outils
|
Étape 1
Veuillez visionner la vidéo ci-dessous et déterminer si le symptôme est similaire à celui de votre machine.
(S'il n'y a pas d'émission laser lorsque la machine fonctionne et émet un fort bruit de craquement,
cela indique que le tube est endommagé.)
Déterminez le résultat et l'action à entreprendre :
|
|
Étape 1.1
Veuillez vérifier si votre situation correspond aux descriptions suivantes.
-
Pas d'émission laser à des niveaux de puissance faibles d'environ 10%.
-
L'émission laser est trop forte à des niveaux de puissance faibles. (Le résultat de la gravure est trop foncé ou devient une découpe, etc.)
Déterminez le résultat et l'action à entreprendre :
|
|
Étape 2
Assurez-vous que les réglages de puissance et de vitesse sont corrects dans le logiciel.
Déterminez le résultat et l'action à entreprendre :
|
|
Étape 2.1
Doublez vos réglages de puissance, lancez la tâche et vérifiez si le laser émet.
(Par exemple, si votre puissance initiale est de 15%, augmentez-la à 30% et lancez la tâche.)
Déterminez le résultat et l'action à entreprendre :
|
|
Étape 3
Éteignez la machine.
Ouvrez le capot arrière et placez un nouveau ruban adhésif double face sur le premier miroir.
Après avoir placé le ruban adhésif, passez à l' Étape 3.1.
- Utilisez un tournevis pour dévisser les vis à l'arrière de la machine, puis ouvrez le capot arrière.
- Placez le ruban adhésif sur l'émetteur de lumière rouge à un angle de 90 degrés par rapport au faisceau.
- Fermez le capot arrière.
Étape 3.1
Effectuez 5 impulsions et vérifiez si le ruban adhésif présente une marque de brûlure.
(Veuillez vous référer aux exemples pour déterminer le résultat du test sur le ruban adhésif.)
A. Mettez la machine sous tension.
B. Fermez le couvercle.
C. Passez en mode Maintenance et attendez la fin du processus de calibrage.
(Assurez-vous que les icônes de la porte, du capot arrière et du fond sont fermées, sinon vous ne pourrez pas effectuer d'impulsion.)
D. Localisez le bouton Impulsion.
E. Une pression = une impulsion, deux pressions = deux impulsions, etc.
F. Examinez le ruban adhésif
⚠︎ Veillez à toujours effectuer les impulsions avec le couvercle fermé.
Exemples de résultats sur le ruban adhésif
Bon exemple - Marque ronde et nette |
Mauvais exemple - |
Déterminez le résultat et l'action à entreprendre :
|
|
|
Étape 3.2
- Utilisez un nouveau ruban adhésif sur l'émetteur de lumière rouge, comme indiqué dans Étape 3.
-
Veuillez régler la puissance à 0% par mesure de sécurité pour éviter toute impulsion pendant vos tests.
- Le capteur de porte est intégré aux voyants LED du châssis. Veuillez visionner la vidéo ci-dessous pour le localiser.
(Cette vidéo a été réalisée avec un HEXA, mais sa structure est identique à celle de la Beambox 2.)
- Le capteur de porte aura deux voyants LED rouges qui resteront toujours allumés.
(Cette vidéo a été réalisée avec un HEXA, mais sa structure est identique à celle de la Beambox 2.)
- Placez les entretoises coniques (aimants) à proximité des deux voyants LED. La lumière devrait être "plus intense' lorsqu'elle détecte un aimant. Lorsque les deux LED détectent simultanément des aimants, un signal de porte fermée est envoyé au système et l'icône sur le panneau change.
(Cette vidéo a été réalisée avec un HEXA, mais sa structure est identique à celle de la Beambox 2.)
- Une fois les aimants en place, veuillez fermer la porte.
- Rétablissez le réglage de la puissance à 100%, assurez-vous que l'icône indique que la porte est fermée,
puis effectuez 5 impulsions. (Veuillez vous référer au exemples pour déterminer le résultat du test sur le ruban adhésif.)
Déterminez le résultat et l'action à entreprendre :
|
|
|
Étape 3.3
- Utilisez un nouveau ruban adhésif sur l'émetteur de lumière rouge, comme indiqué dans Étape 3.
-
Veuillez régler la puissance à 0% par mesure de sécurité pour éviter toute impulsion pendant vos tests.
- Ouvrez le capot arrière pour localiser le capteur du capot arrière.
- Le capteur du capot arrière aura deux voyants LED rouges qui resteront toujours allumés.
- Placez deux aimants externes à proximité des deux voyants LED. Le voyant devrait être "plus intense" lorsqu'il détecte un aimant. Quand les deux LED détectent simultanément des aimants, un signal de fermeture de porte sera envoyé au système, et l'icône sur le panneau sera modifiée.
- Après avoir placé les aimants, refermez le capot arrière.
- Rétablissez le réglage de la puissance à 100%, assurez-vous que l'icône indique que la porte est fermée,
puis effectuez 5 impulsions. (Veuillez vous référer au exemples pour déterminer le résultat du test sur le ruban adhésif.)
Déterminez le résultat et l'action à entreprendre :
|
|
|
Étape 4
- Éteignez la machine.
Ouvrez le capot latéral en dévissant la vis.

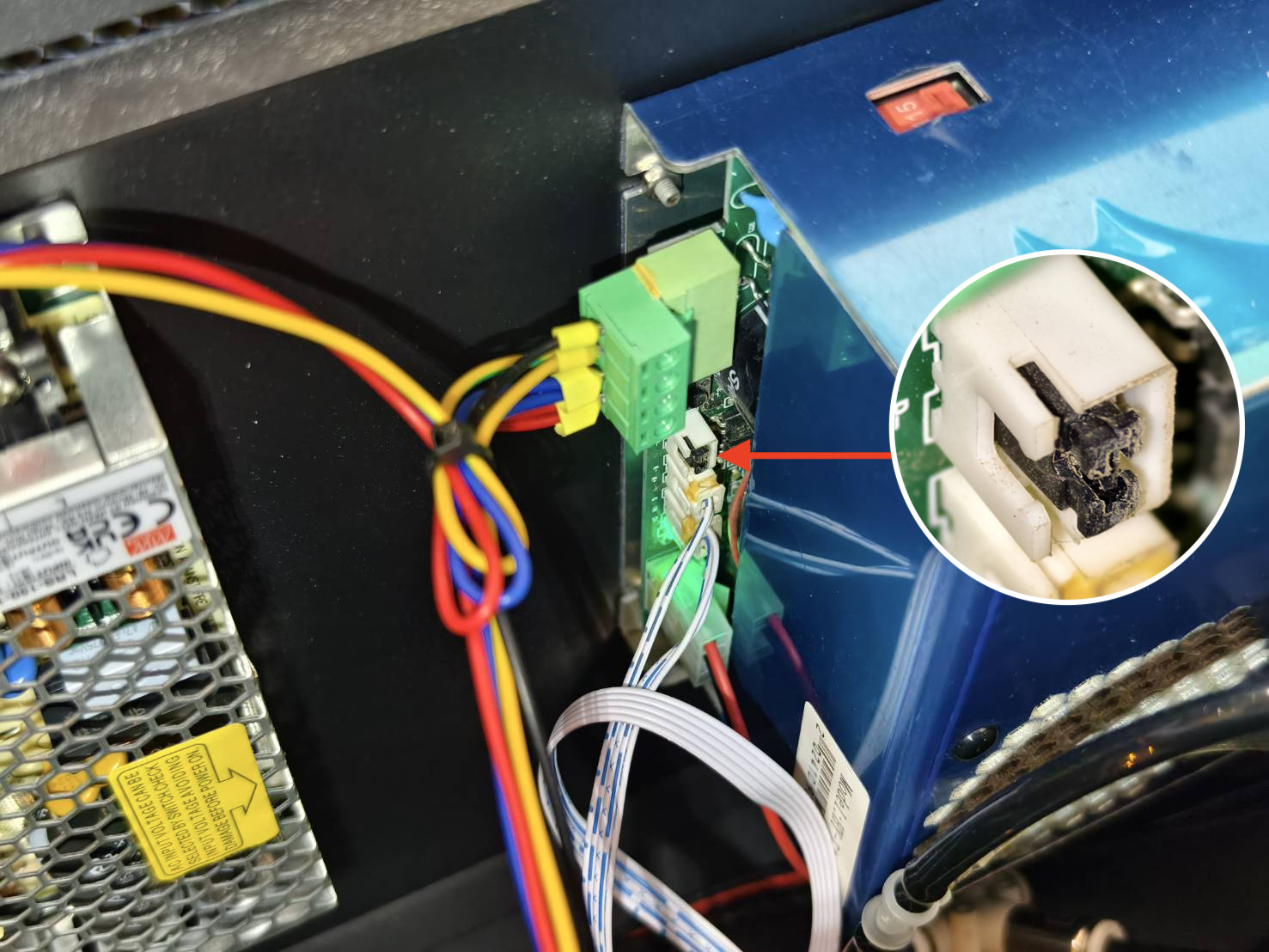

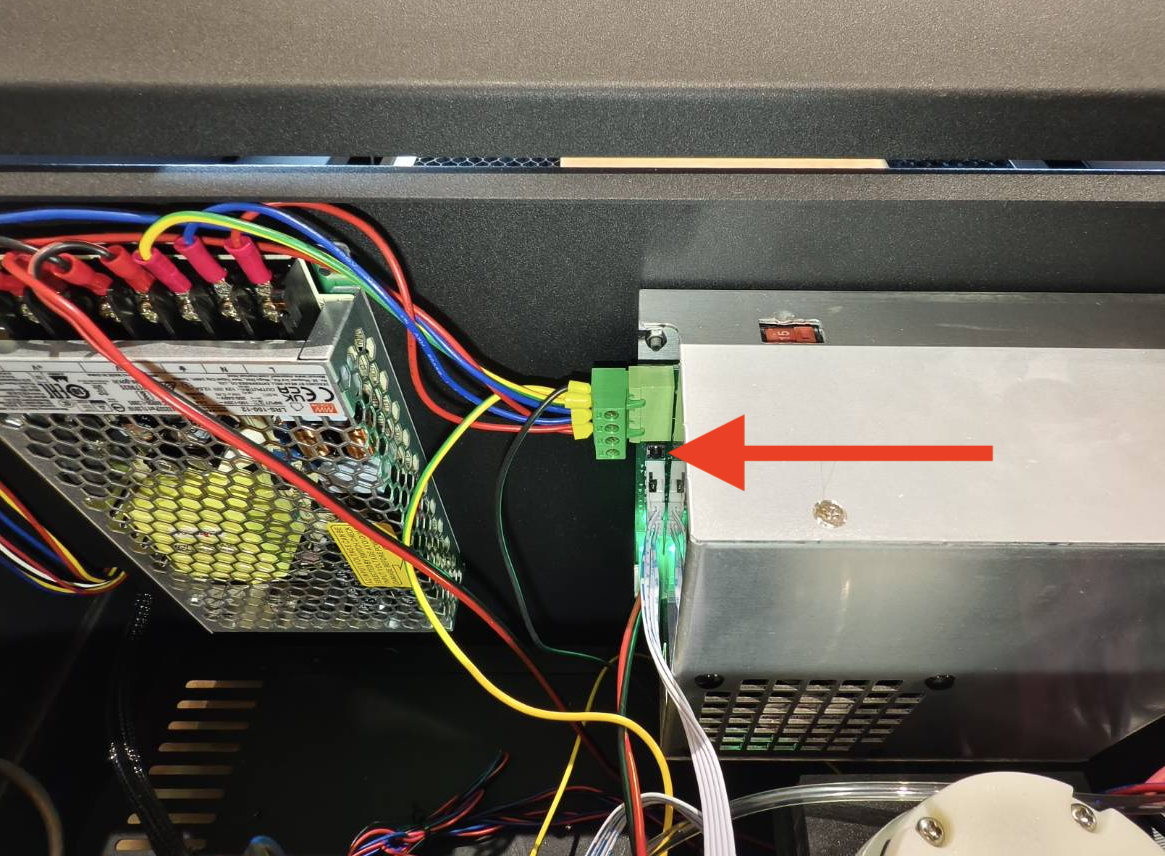

- Vérifiez si l'alimentation dispose du cavalier installé.
Déterminez le résultat et l'action à entreprendre :
|
|
Étape 4.1

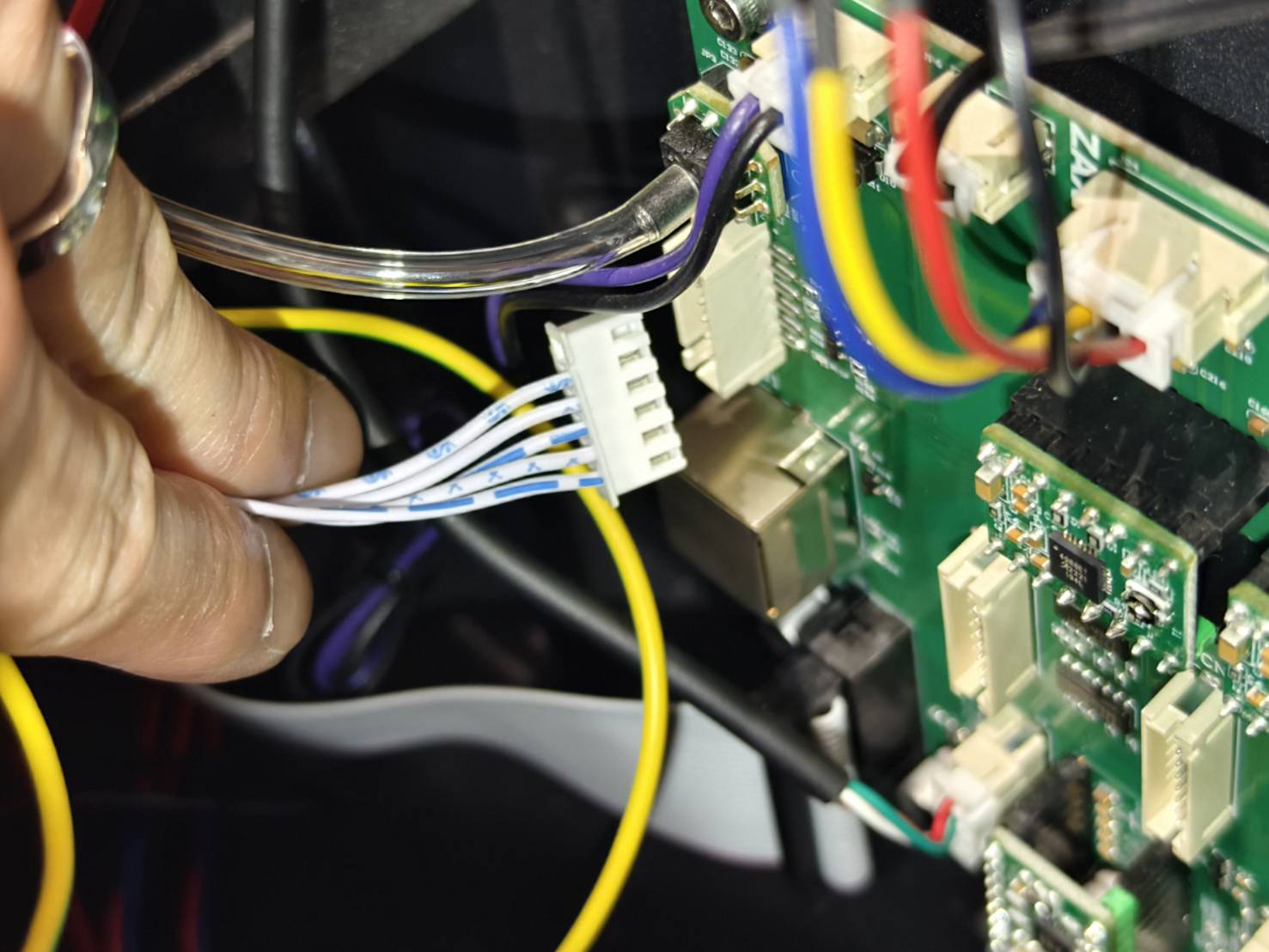

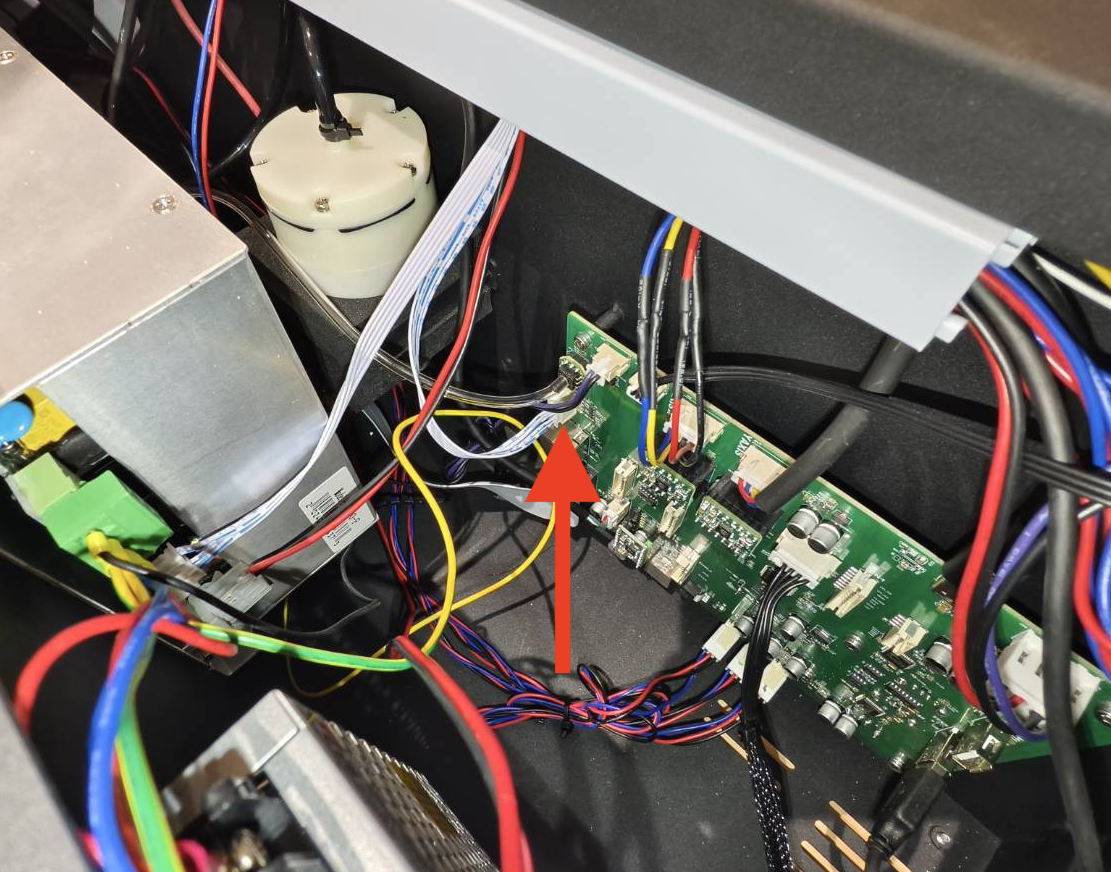

- Débranchez le câble de commande laser de l'alimentation laser.
(Référez-vous au schéma si votre carte de circuit imprimé diffère de celle sur la photo.)
- Après avoir débranché le câble, passez à l' Étape 4.2.
Étape 4.2

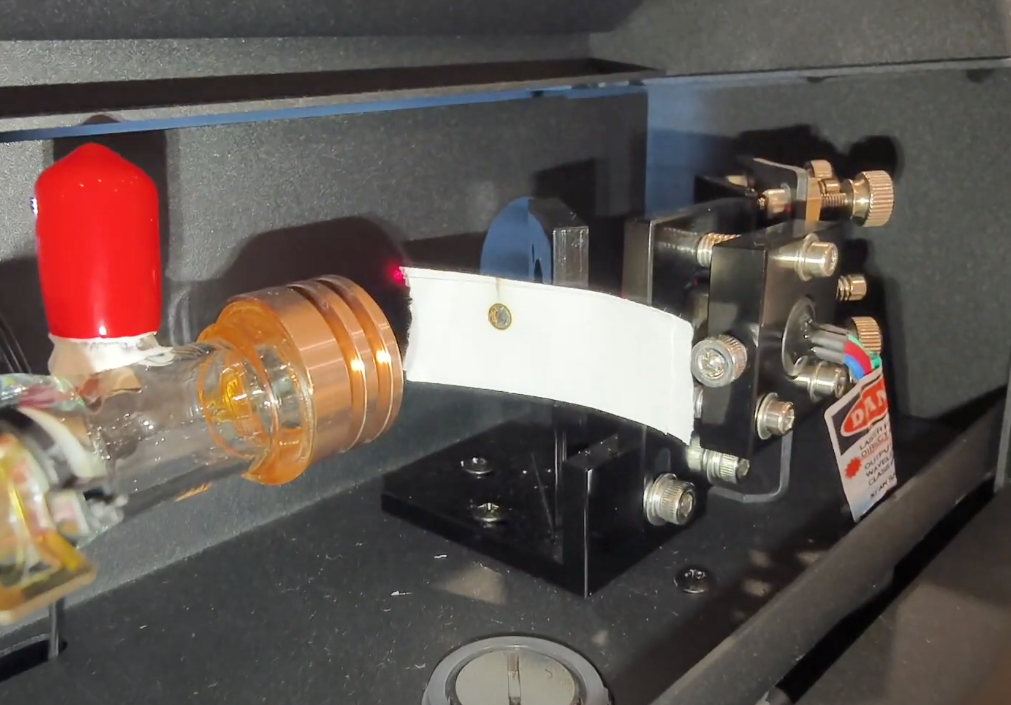

- Ouvrez le capot arrière et placez un ruban adhésif sur l'émetteur de lumière rouge pour obtenir un angle de 90 degrés par rapport au faisceau.
- Fermez le capot arrière.
Veuillez mettre des gants en caoutchouc avant la prochaine action.

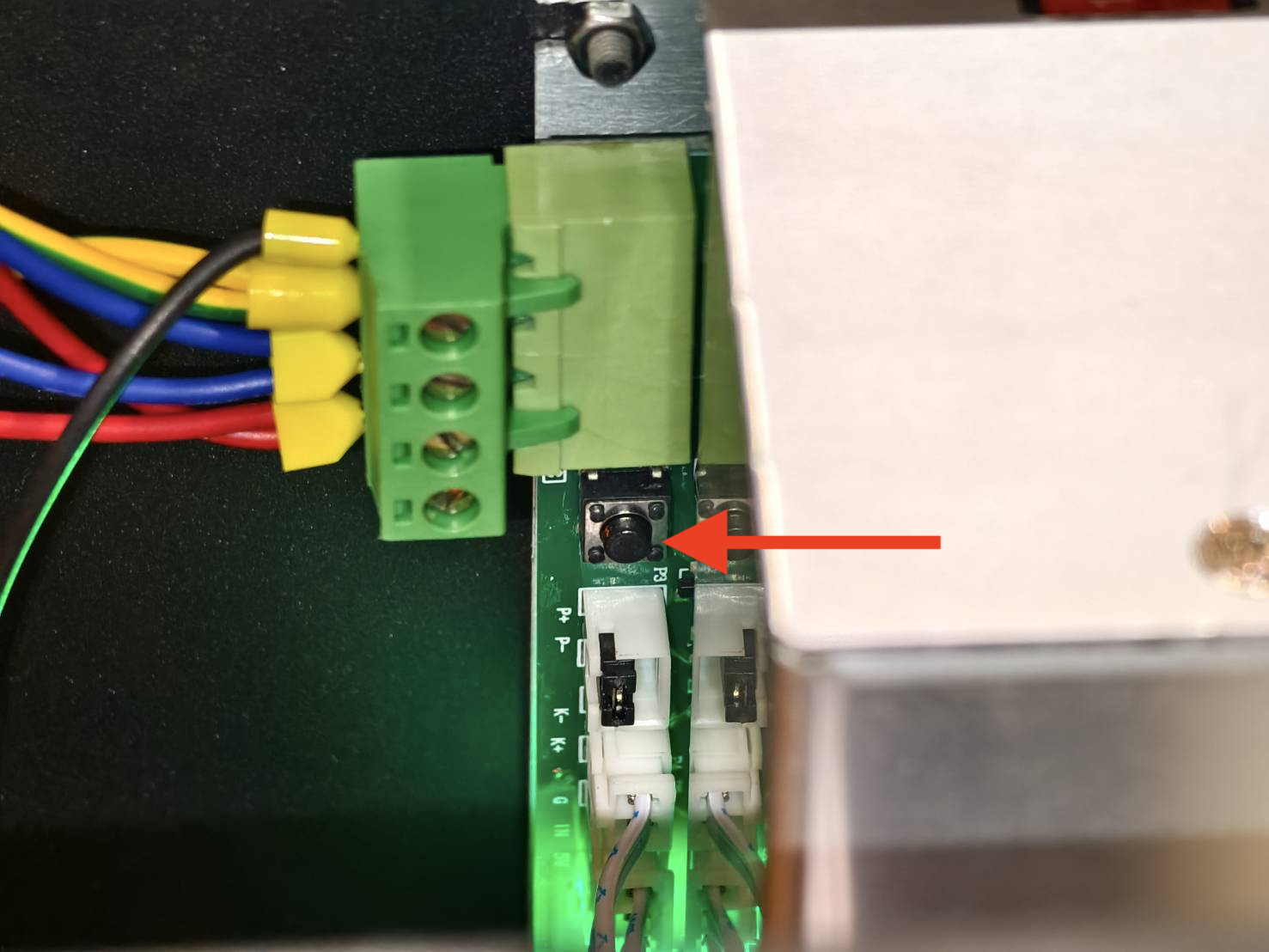

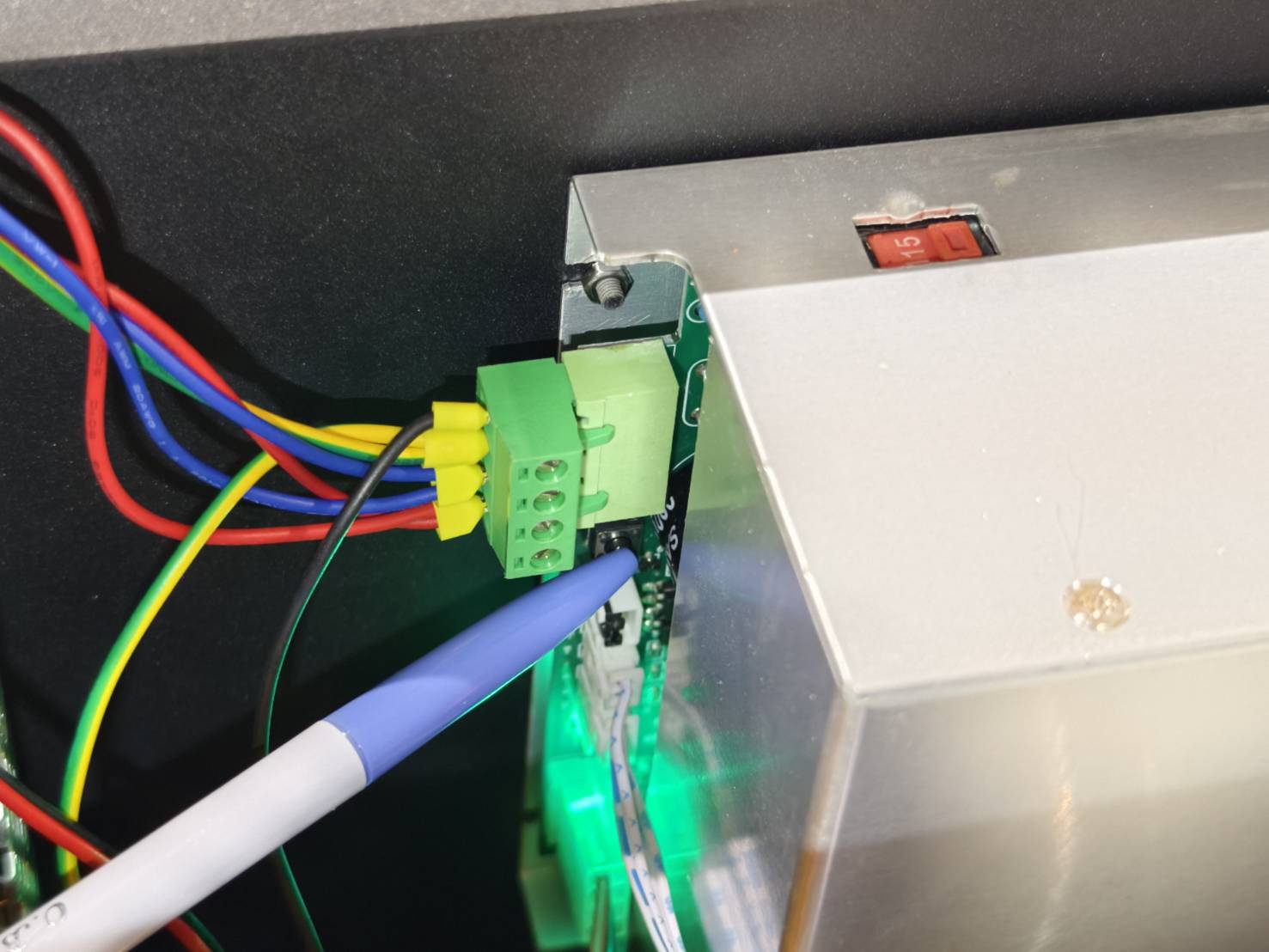

- Allumez la machine. Appuyez deux fois sur le bouton de puissance laser ou maintenez-le enfoncé pendant 1 à 2 secondes avec un stylo ou un crayon, puis vérifiez la sortie laser sur le ruban adhésif.
(Veuillez vous référer aux exemples pour déterminer le résultat du test sur le ruban adhésif.)
- Check the result on the first mirror.
(Veuillez vous référer aux exemples pour déterminer le résultat du test sur le ruban adhésif.)
Déterminez le résultat et l'action à entreprendre :
|
|
|
Étape 5

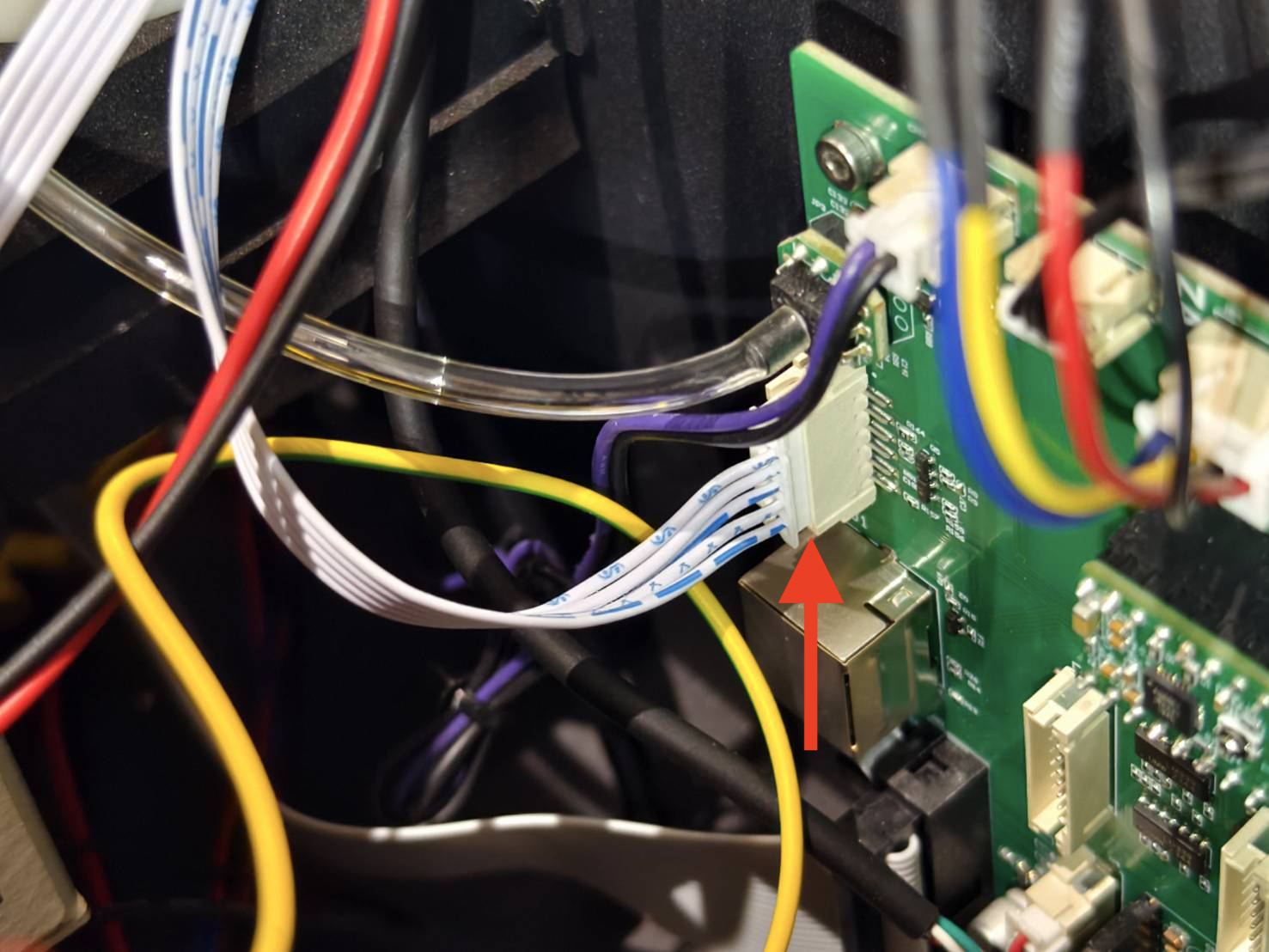

- Rebranchez le câble de commande du laser.
- Allumez la machine. Réinitialisez la machine aux paramètres d'usine.
(Page principale > Machine > Page suivante > Réinitialiser aux paramètres d'usine > Oui)
-
Mettez à jour le micrologiciel vers la dernière version. Veuillez consulter le lien ci-dessous.
Beambox 2 - Guide de mise à jour du micrologiciel
- Après la mise à jour, veuillez passer à Étape 5.1.
Étape 5.1
Utilisez un nouveau ruban adhésif double couche et effectuez 5 impulsions vérifiez si le ruban présente une marque de brûlure.
(Veuillez vous référer aux exemples pour déterminer le résultat du test sur le ruban adhésif.)
Déterminez le résultat et l'action à entreprendre :
|
|
|
Étape 6
- Utilisez un nouveau ruban adhésif double couche et placez-le sur le premier miroir.
- Augmentez le taux de puissance à 150% et effectuez 5 impulsions vérifiez si la marque de brûlure devient plus intense.
(Veuillez vous référer aux exemples pour déterminer le résultat du test sur le ruban adhésif.)
Déterminez le résultat et l'action à entreprendre :
|
|
Contactez le service d'assistance
Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contacter le service d'assistance]
Les informations collectées, telles que les photos ou vidéos illustrant le problème de votre machine décrit dans cet article, devront être partagées avec le revendeur ou le support FLUX.
