5-7 Le matériau ne peut pas être découpé complètement

Lorsque les matériaux ne peuvent pas être découpés, plusieurs facteurs peuvent en être la cause, tels qu'une distance de mise au point incorrecte, un désalignement du trajet optique, une dégradation du tube laser, etc.
Cependant, selon notre expérience, cela est GÉNÉRALEMENT dû à un désalignement du trajet optique.

Veuillez suivre les étapes ci-dessous pour déterminer la cause du problème.

Étape 1 - Nettoyez tous les miroirs et la lentille de focalisation

Des miroirs et une lentille de focalisation sales réduiront la puissance de sortie du laser.

• Veuillez suivre les instructions du lien ci-dessous pour nettoyer tous les miroirs et lentilles.
  Nettoyage des miroirs et des lentilles


Étape 1.1 - Assurez-vous que les paramètres sont correctement configurés

Il arrive que les utilisateurs oublient de modifier les paramètres sur le panneau de contrôle ou dans Beam Studio.

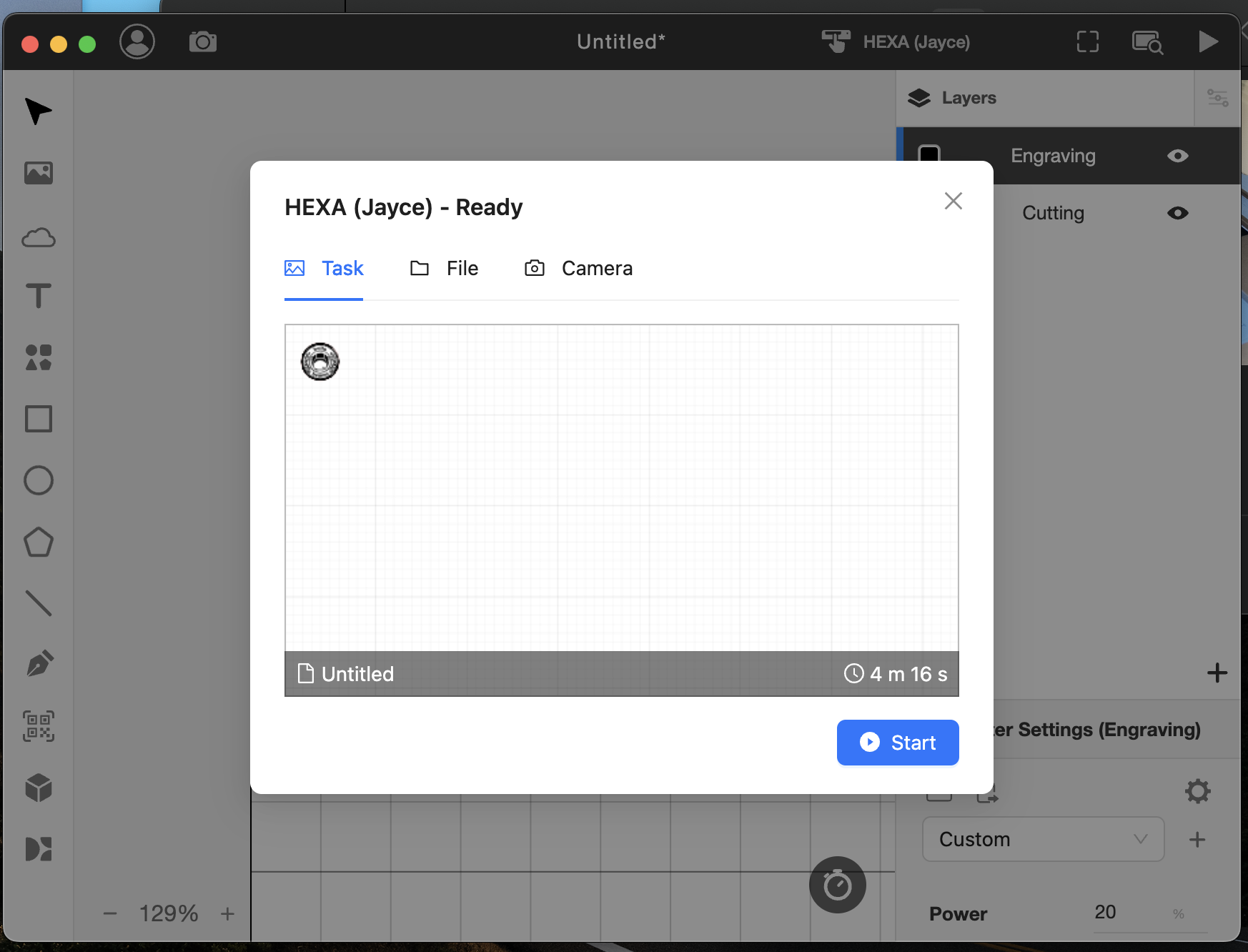

• Beam Studio :



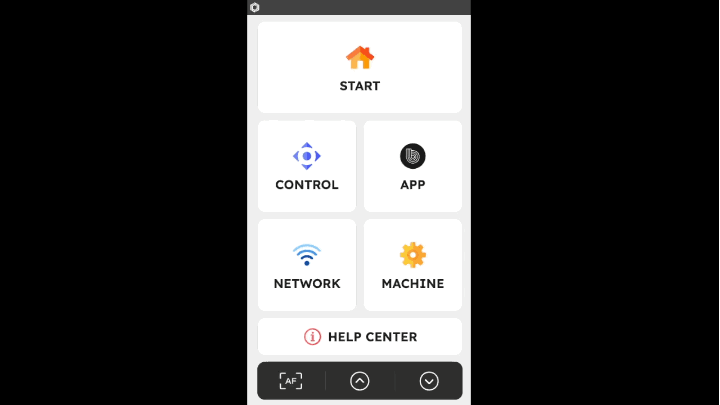

• Panneau de contrôle :

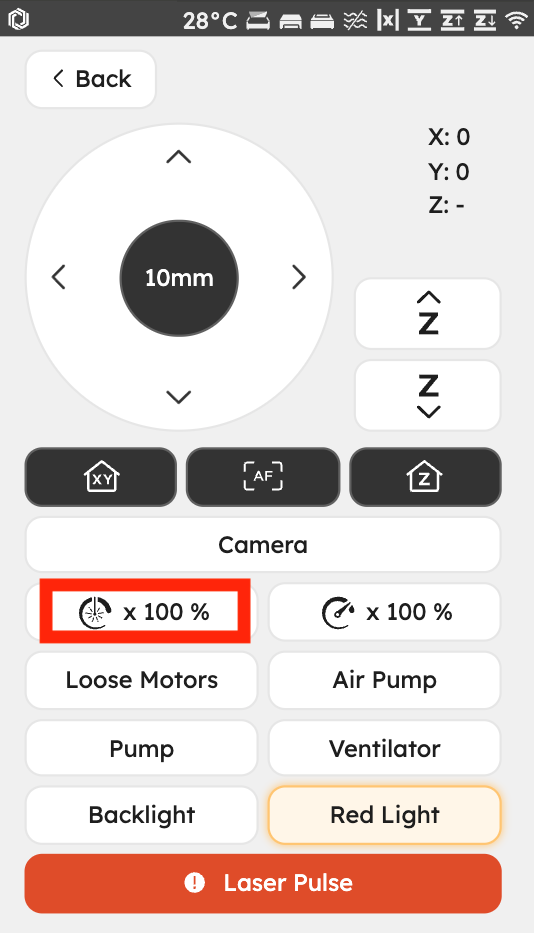

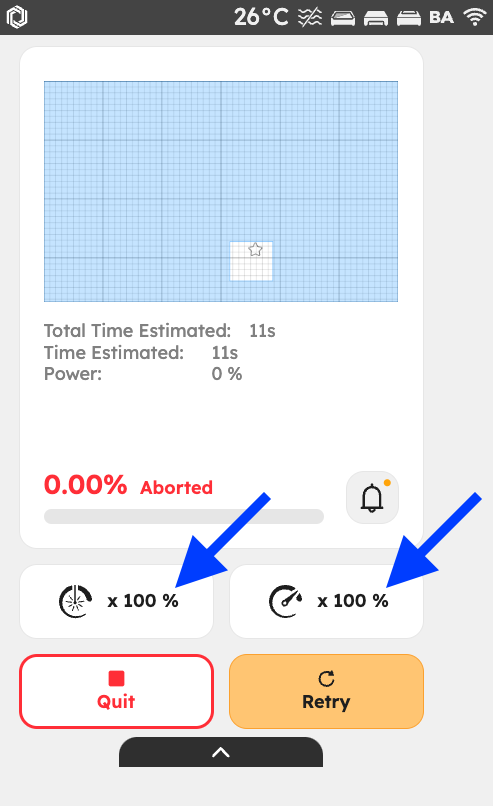

  (Vérifiez que la vitesse et le taux de puissance sont à 100%)




Étape 1.2 - Vérifiez la distance de mise au point

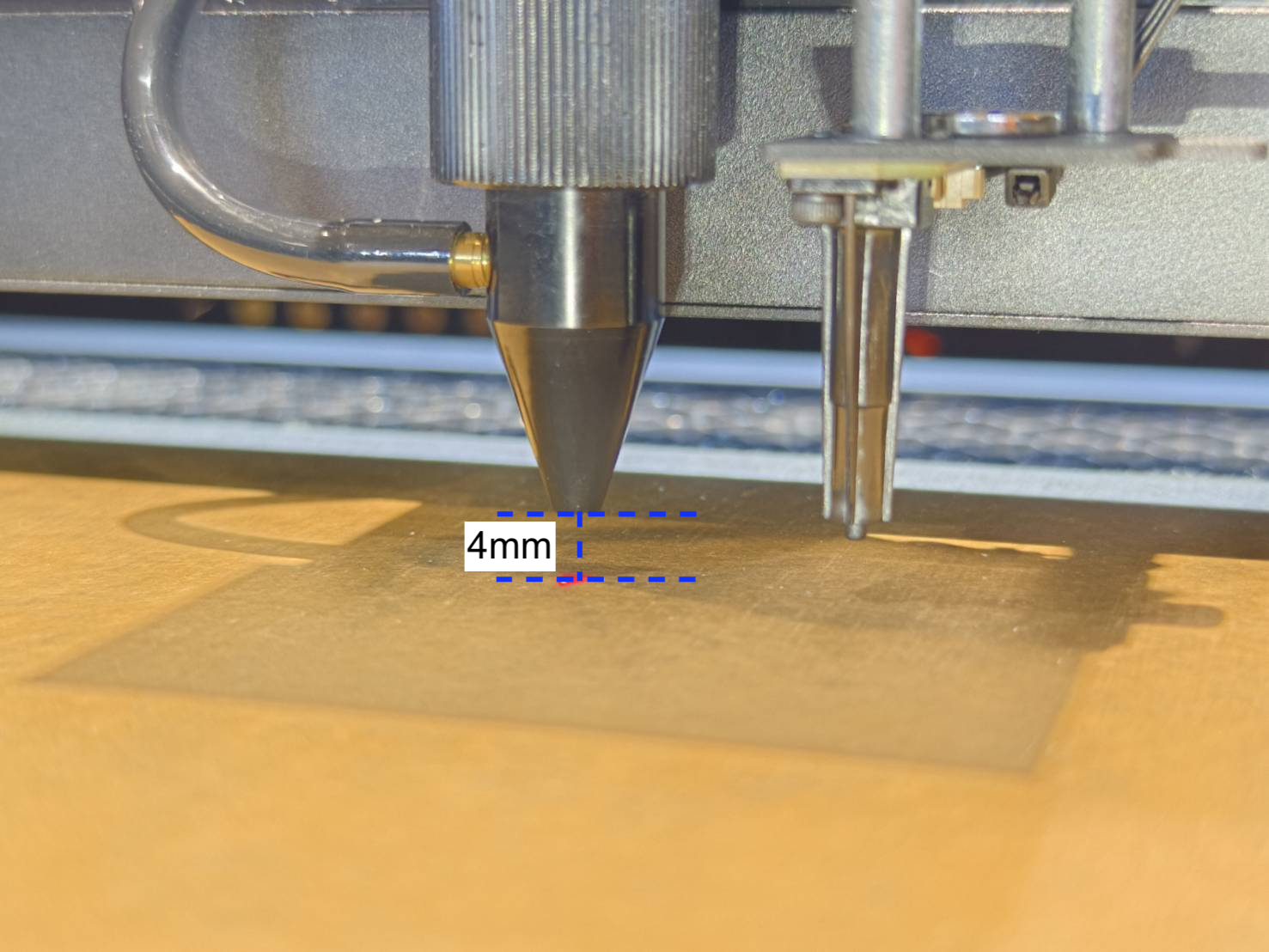

Une distance de mise au point incorrecte peut compromettre la qualité de la coupe ou de la gravure.
De plus, dans Beambox 2, deux modes de mise au point différents sont disponibles. Assurez-vous que la position de la lentille de mise au point correspond au mode sélectionné.

• Veuillez consulter l'article ci-dessous pour vérifier votre distance de mise au point et la réajuster si nécessaire.
  [Réglage de la distance de mise au point]



Étape 1.3 - Vérifiez l'alignement optique

Selon notre expérience, l'incapacité à couper les matériaux est GÉNÉRALEMENT due à un mauvais alignement optique.

• Veuillez suivre attentivement les instructions du lien ci-dessous et réaligner le système optique si nécessaire.
  [Inspection de l'alignement optique]


• Veuillez conserver les bandes adhésives utilisées après avoir terminé l'inspection.


Étape 1.4 - Exécuter la même tâche

• Exécutez la même tâche avec le même matériau et vérifiez s'il peut maintenant être découpé.




Déterminez le résultat et l'action suivante à entreprendre :

Étape 1.5 - Préparation du matériau de test

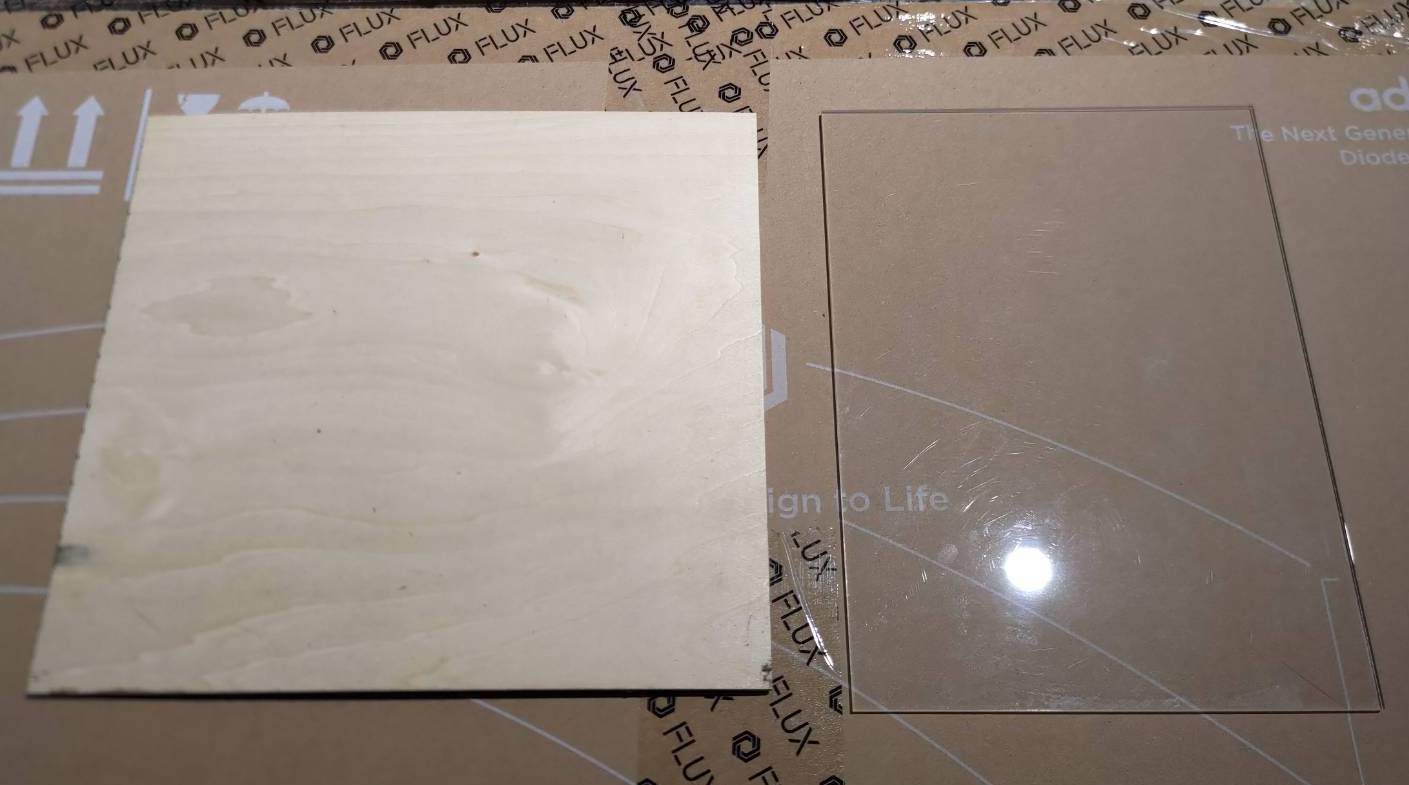

Pour effectuer des tests supplémentaires, veuillez préparer l'un des deux matériaux suivants comme indiqué ci-dessous.

• Acrylique transparent de 3 mm (Recommandé)
  or
  Bois MDF de 3 mm


Étape 2 - Test de découpe au centre

Nous allons tester la capacité de découpe au centre du plateau.

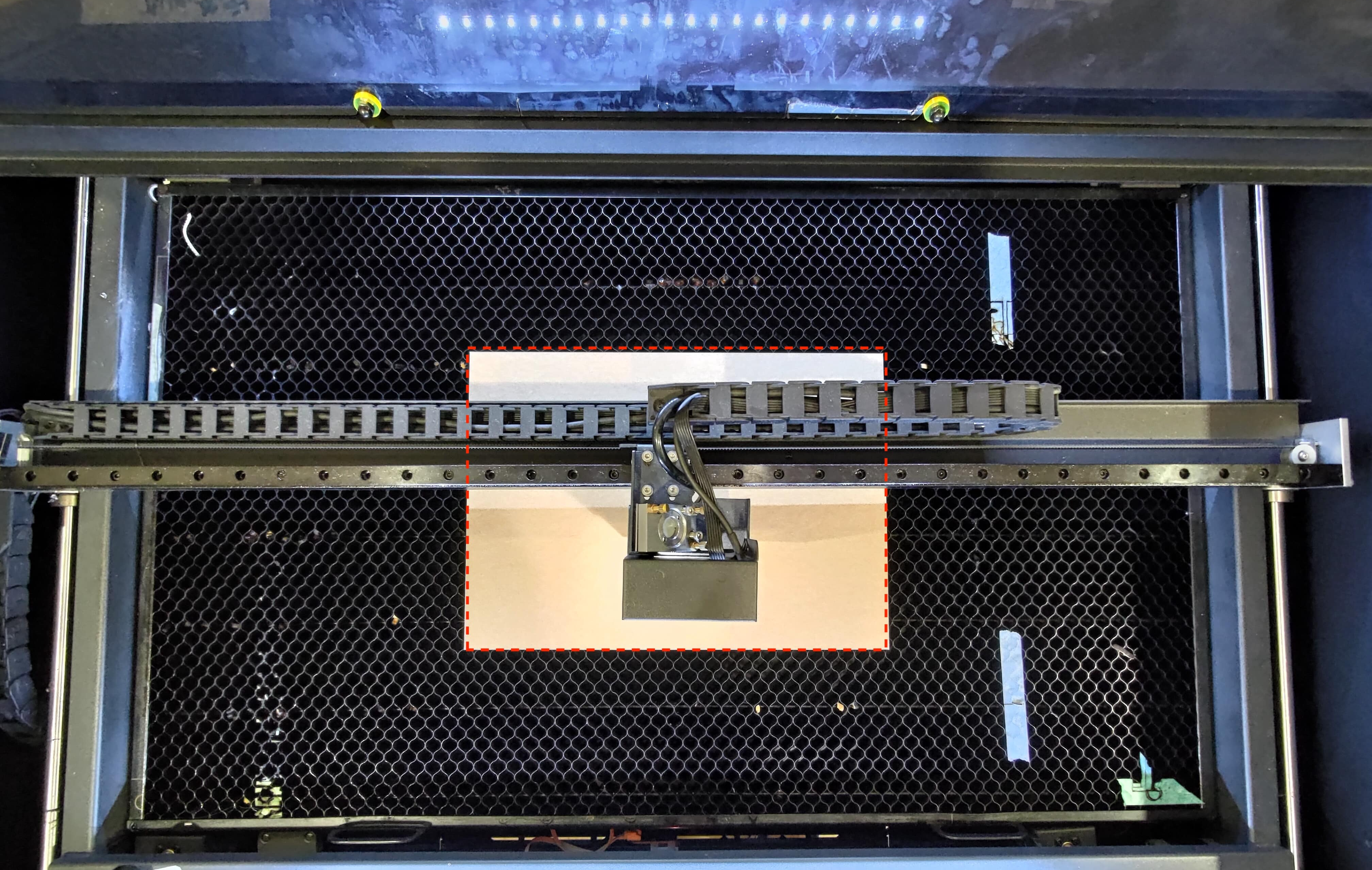

• Placez le matériau préparé (acrylique ou bois de 3 mm) au centre du plateau et assurez-vous d'effectuer la mise au point.

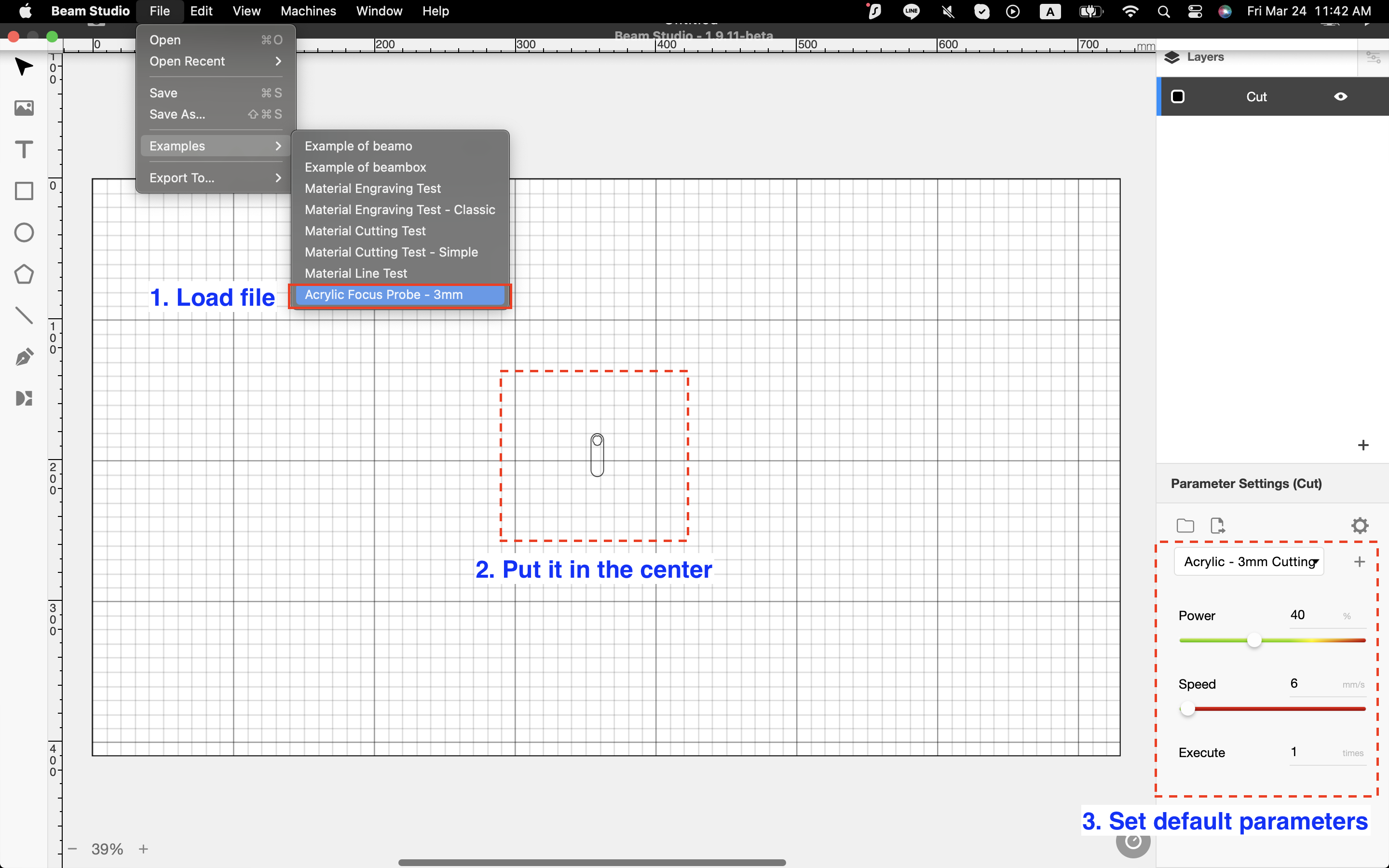

• Découpez le fichier d'exemple dans Beam Studio.


Déterminez le résultat et l'action suivante à entreprendre :

Déterminez le résultat et l'action suivante à entreprendre :

Étape 3 - Test de découpe en bas à droite

Dans cette étape, nous allons tester la capacité de découpe dans la zone inférieure droite du plateau.

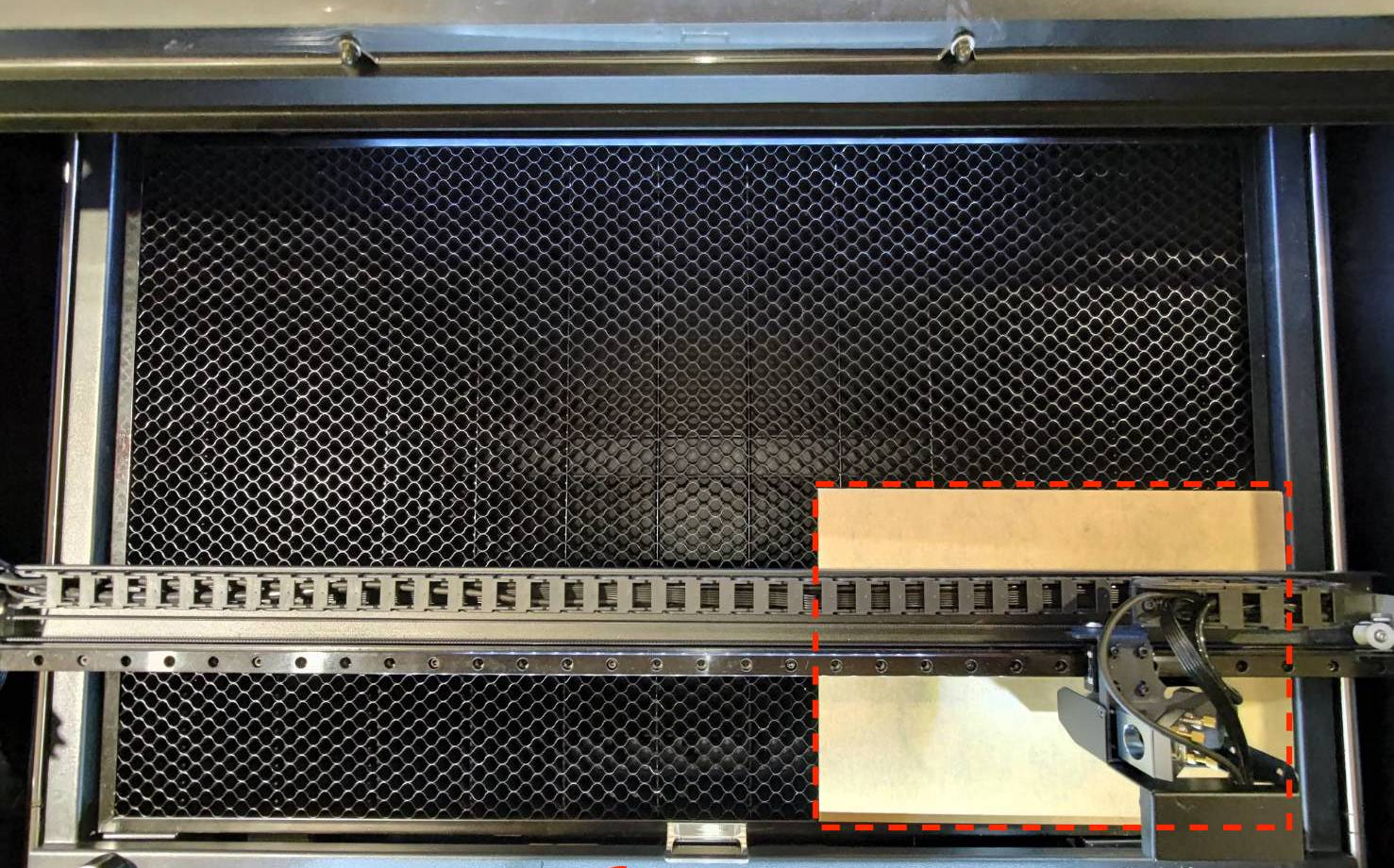

• Placez le matériau préparé (acrylique ou bois de 3 mm) dans la zone inférieure droite du plateau et assurez-vous d'effectuer la mise au point.

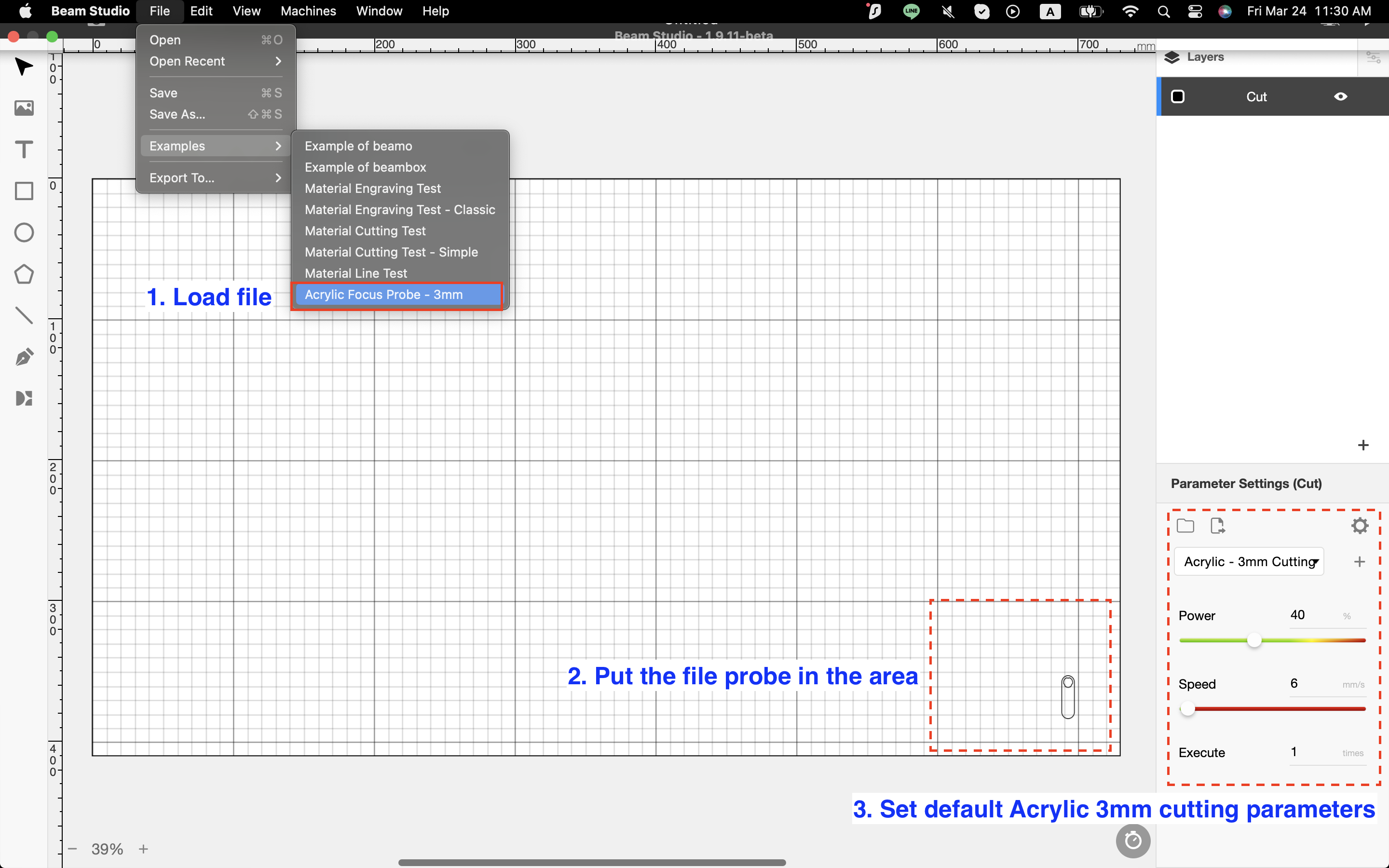

• Découpez le fichier d'exemple dans Beam Studio.


Déterminez le résultat et l'action suivante à entreprendre :

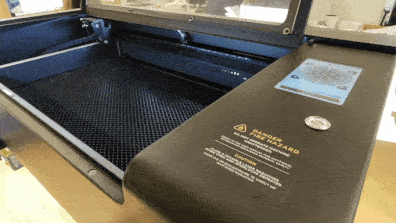

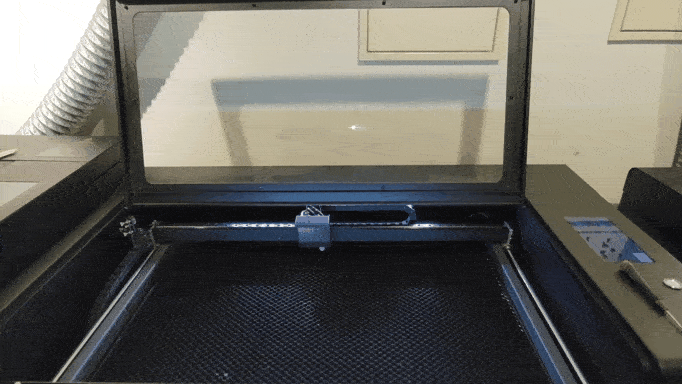

Étape 4 - Test du capteur de porte

Si un capteur de porte n'est pas assez sensible ou si les aimants ne sont pas assez puissants pour l'activer complètement, la puissance du laser sera réduite. Dans cette étape, nous allons utiliser deux aimants sur les capteurs de la porte pour garantir leur activation complète.

• Pour des raisons de sécurité, veuillez régler la puissance à x0.01 pour éviter toute impulsion laser pendant vos tests.

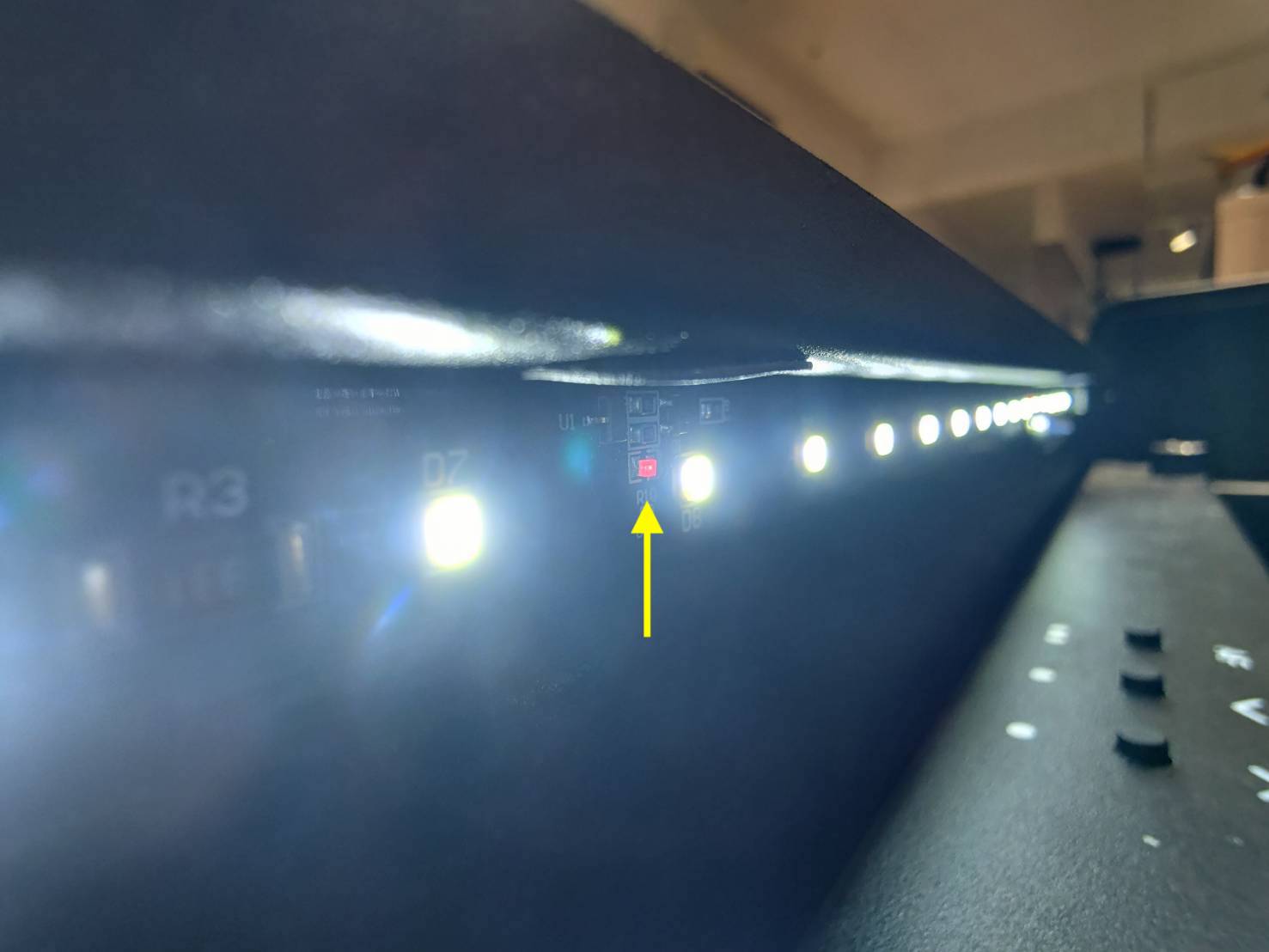

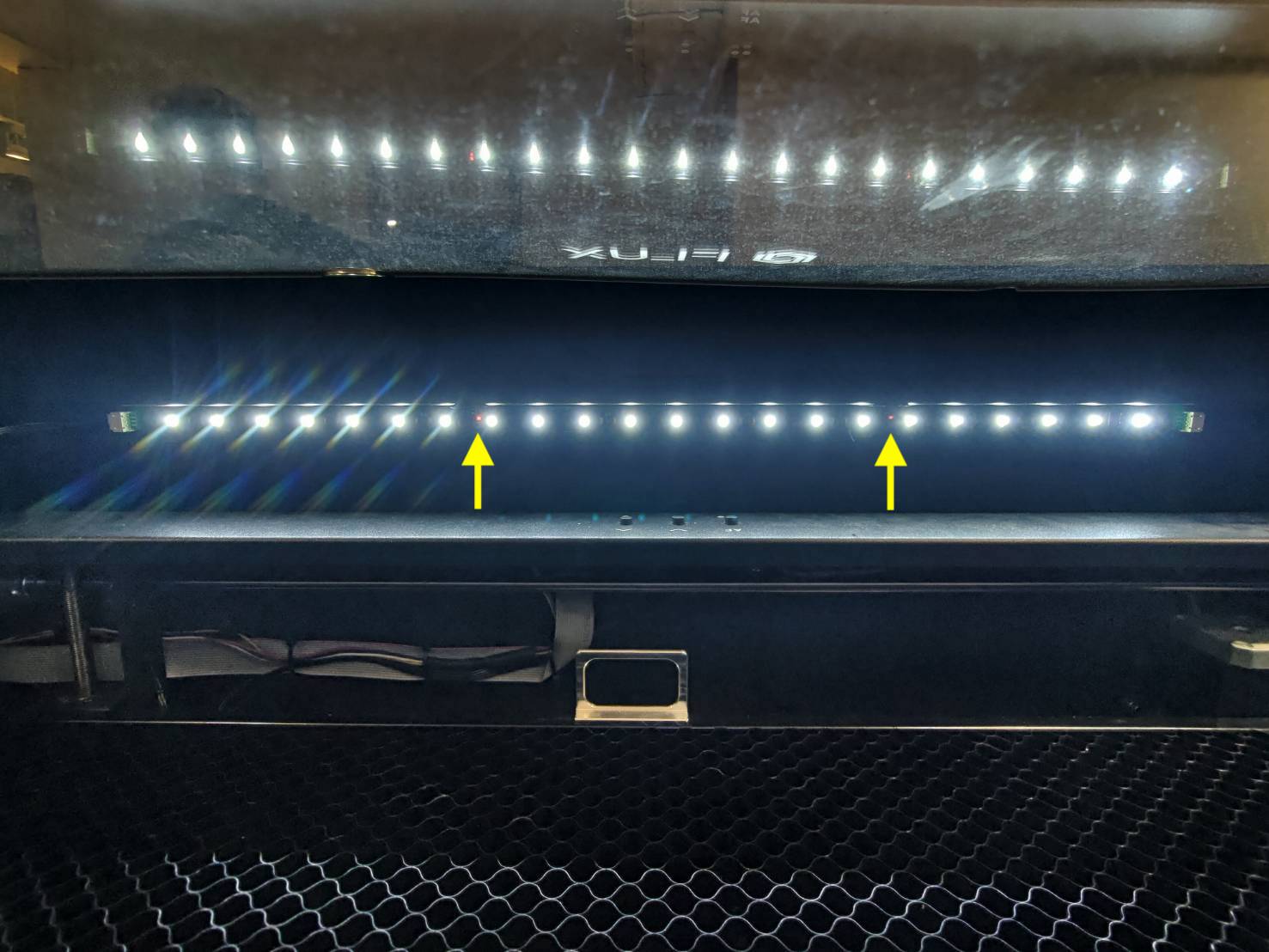

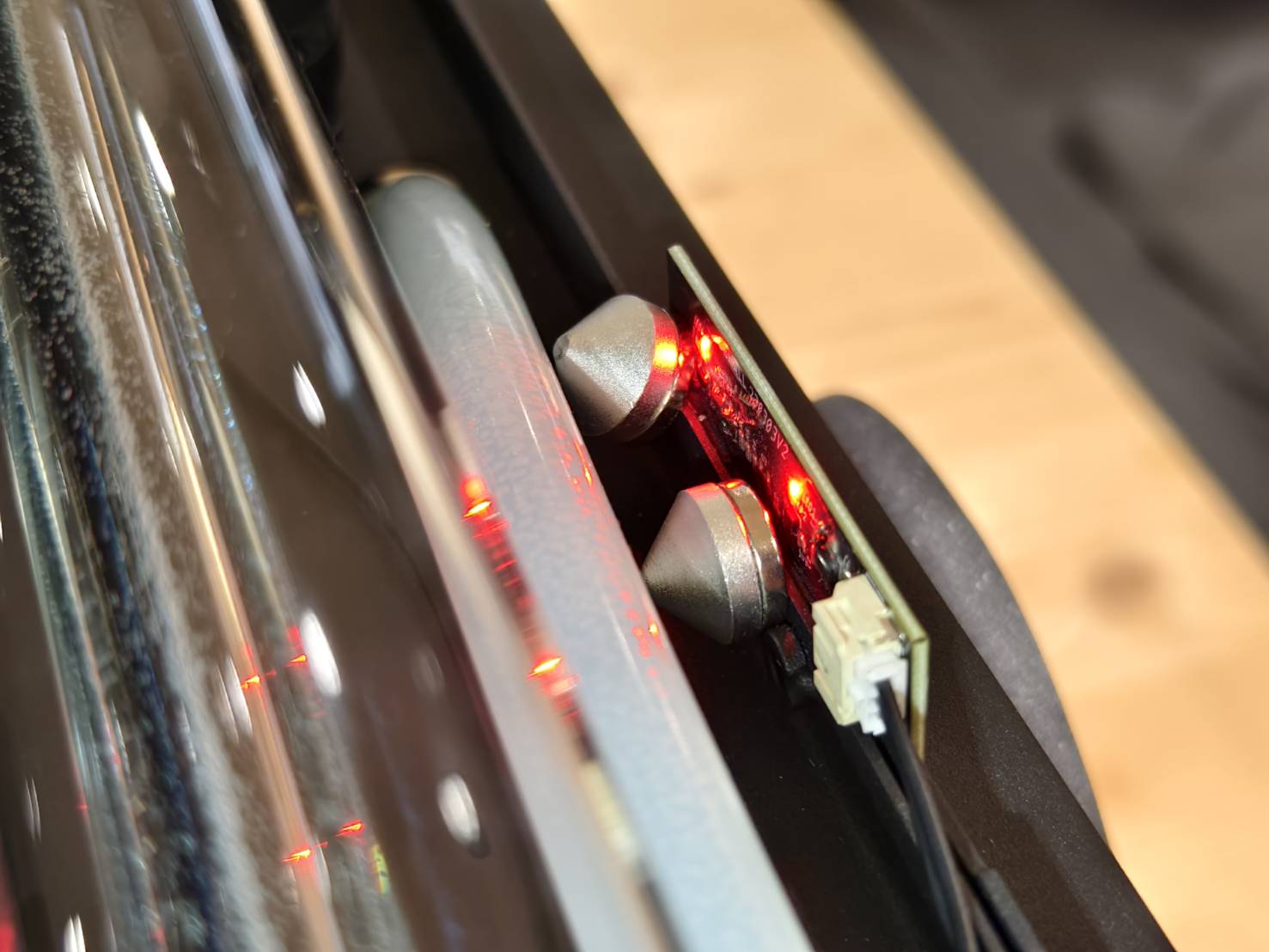

• Le capteur de porte est intégré dans les voyants LED du châssis. Veuillez consulter la vidéo ci-dessous pour le localiser.

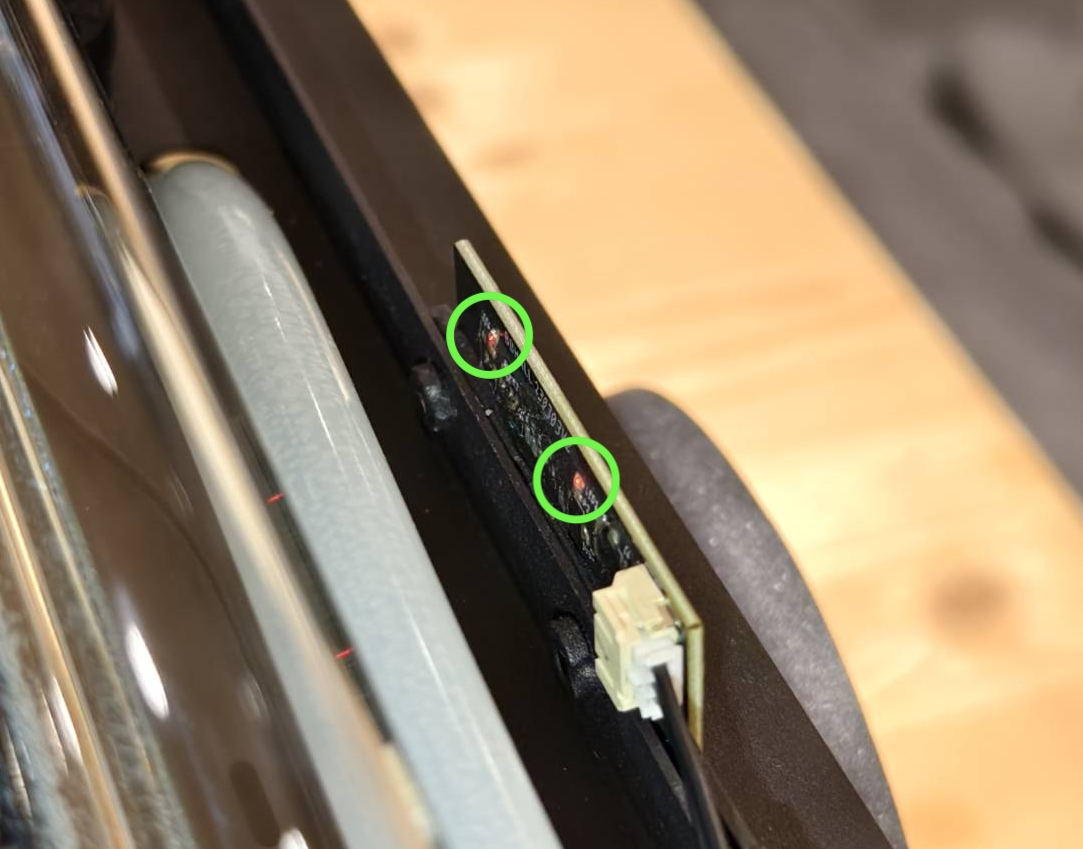

• Le capteur de porte aura deux voyants LED rouges qui seront toujours allumés.

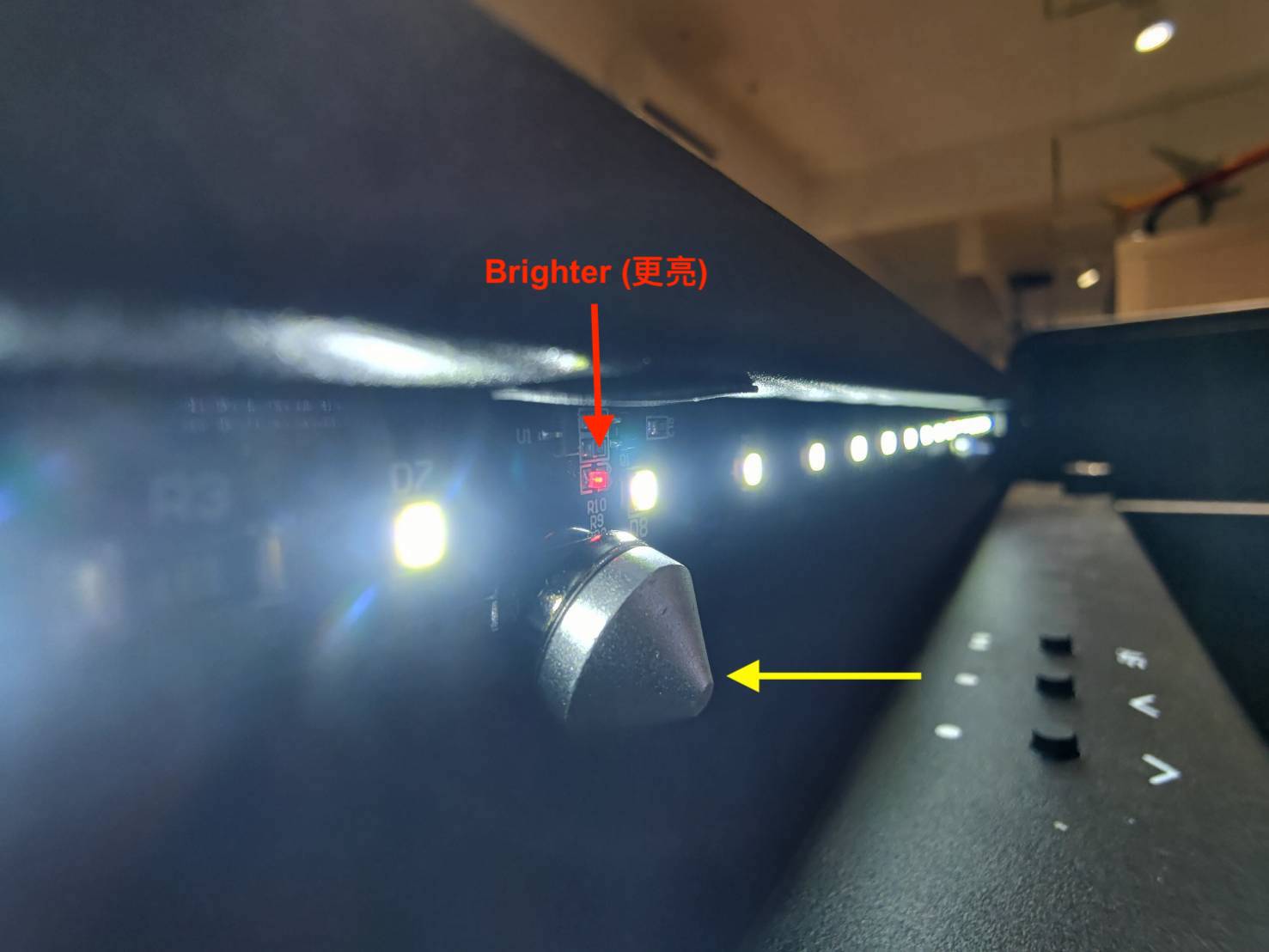

• Placez les aimants près des deux voyants LED. La lumière devrait être "plus intense" lorsqu'elle détecte un aimant. Quand les deux LED détectent simultanément des aimants, un signal de porte fermée sera envoyé au système et l'icône sur le panneau changera.




• Une fois les aimants en place, veuillez fermer la porte.



• Rétablissez le réglage de la puissance à %100.



• Exécutez la même tâche et observez le résultat.
  • Si l'échec s'est produit au centre la dernière fois, testez à nouveau le centre.
  • Si l'échec s'est produit dans la zone inférieure droite la dernière fois, testez à nouveau cette zone.


• Après avoir exécuté la tâche, éteignez la machine et retirez les aimants.


Déterminez le résultat et l'action suivante à entreprendre :

Étape 4.1 - Vérification du capteur du capot arrière

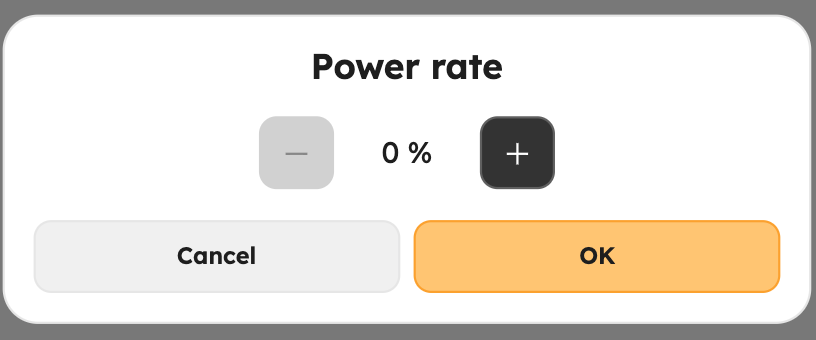

• Veuillez régler la puissance à 0% par mesure de sécurité pour éviter toute impulsion pendant vos tests.

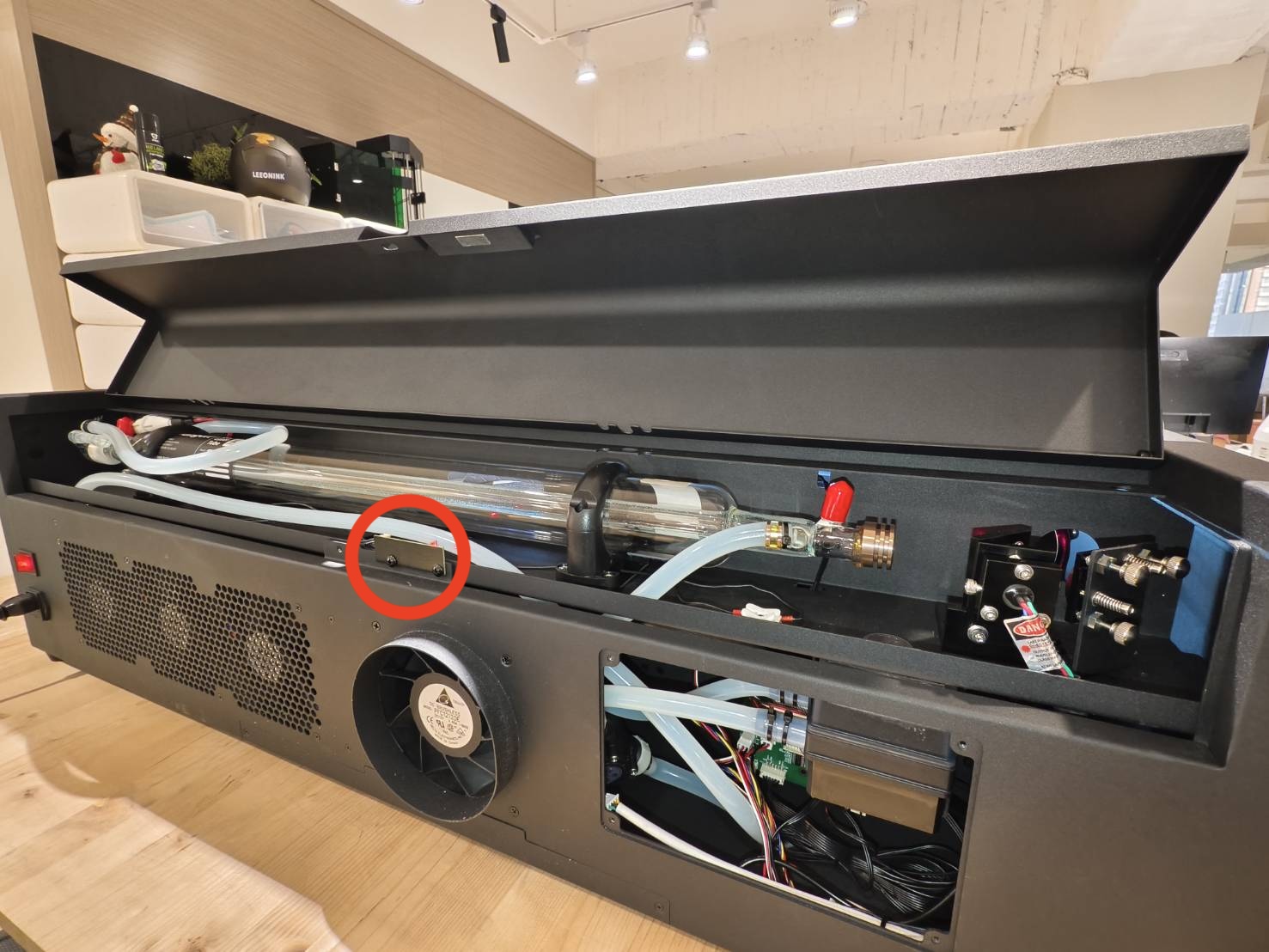

• Ouvrez le capot arrière pour localiser le capteur du capot arrière.


• Le capteur du capot arrière aura deux voyants LED rouges qui seront toujours allumés.



• Placez deux aimants externes près des deux voyants LED. La lumière devrait s'éteindre lorsqu'elle détecte un aimant. Lorsque les deux LED détectent des aimants simultanément, un signal de fermeture sera envoyé au système et l'icône sur le panneau changera.plus intenseAprès avoir placé les aimants, refermez le capot arrière.




• Le capteur du capot arrière est défectueux


• Rétablissez le réglage de la puissance à %100.


• Exécutez la même tâche et observez le résultat.
  • Si l'échec s'est produit au centre la dernière fois, testez à nouveau le centre.
  • Si l'échec s'est produit dans la zone inférieure droite la dernière fois, testez à nouveau cette zone.


• Après avoir exécuté la tâche, éteignez la machine et retirez les aimants.


Déterminez le résultat et l'action suivante à entreprendre :

La puissance laser peut être affectée par le réglage de la courbe de puissance.

Veuillez vous référer au lien ci-dessous pour régler la courbe de puissance à

•  25/100 25/100.
  (La valeur basse/gauche n'a pas besoin d'être modifiée.)
  Ajustement de la courbe de puissance


• Passez cette étape pour aller à l'étape 6 si la valeur haute/droite est déjà à 25/100.


• Exécutez la même tâche et observez le résultat.
  • Si l'échec s'est produit au centre la dernière fois, testez à nouveau le centre.
  • Si l'échec s'est produit dans la zone inférieure droite la dernière fois, testez à nouveau cette zone.

Déterminez le résultat et l'action suivante à entreprendre :

l'étape 6 - Augmentez la puissance et réduisez la vitesse

Afin de cerner le problème, nous allons vérifier si l'augmentation de la puissance et la réduction de la vitesse peuvent améliorer le résultat de la découpe.

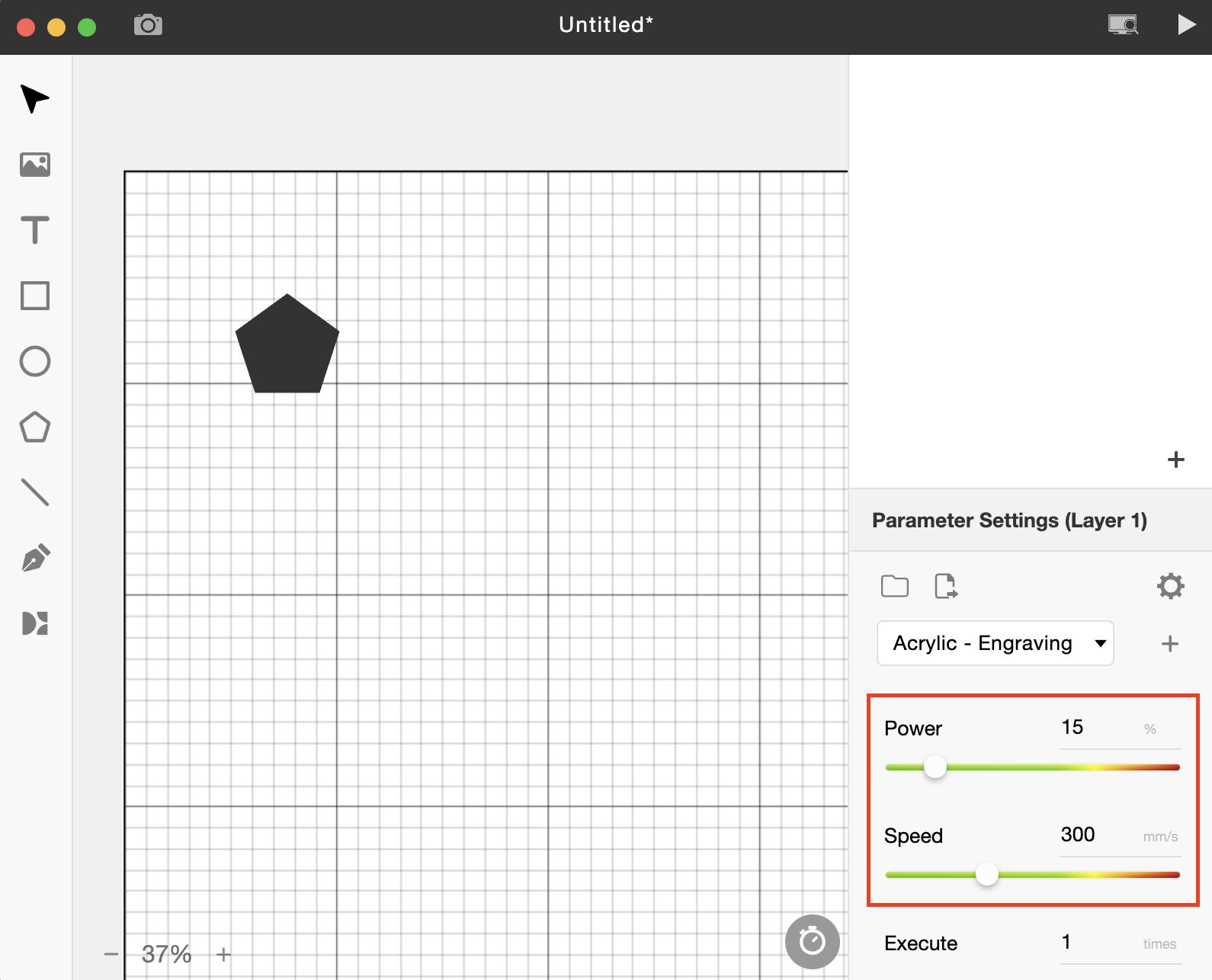

• Beam Studio :


• Augmentez la puissance par défaut de 20%.
  (Si la valeur par défaut est de 15%, alors 15% + 20% = 35% sera défini)


• Réduisez la vitesse par défaut de moitié.
  (Si la valeur par défaut est de 300mm/s, alors 300mm/s * 0,5 = 150mm/s sera défini)


• Exécutez la même tâche et observez le résultat.
  • Si l'échec s'est produit au centre la dernière fois, testez à nouveau le centre.
  • Si l'échec s'est produit dans la zone inférieure droite la dernière fois, testez à nouveau cette zone.

Déterminez le résultat et l'action suivante à entreprendre :
