Description :
Si les points verticaux ne sont pas visibles ou sont trop petits sur le ruban adhésif de la buse, cela indique que votre axe vertical (axe Z) est trop décalé, et il sera difficile de l'ajuster avec la lentille de focalisation en place.
Cet article vous montrera donc comment vérifier et ajuster l'axe vertical sans la lentille de focalisation.
Avant de commencer :
Veuillez vous assurer que le trajet du 1er au 2e miroir et du 2e au 3e miroir sont correctement alignés. Dans le cas contraire, les étapes de cette page dégraderont votre trajet optique.
Veuillez vous référer à cet article, 4-10 Réglage du trajet optique, de l'étape 1 à l'étape 11 pour vous assurer que les trajets mentionnés sont correctement alignés.

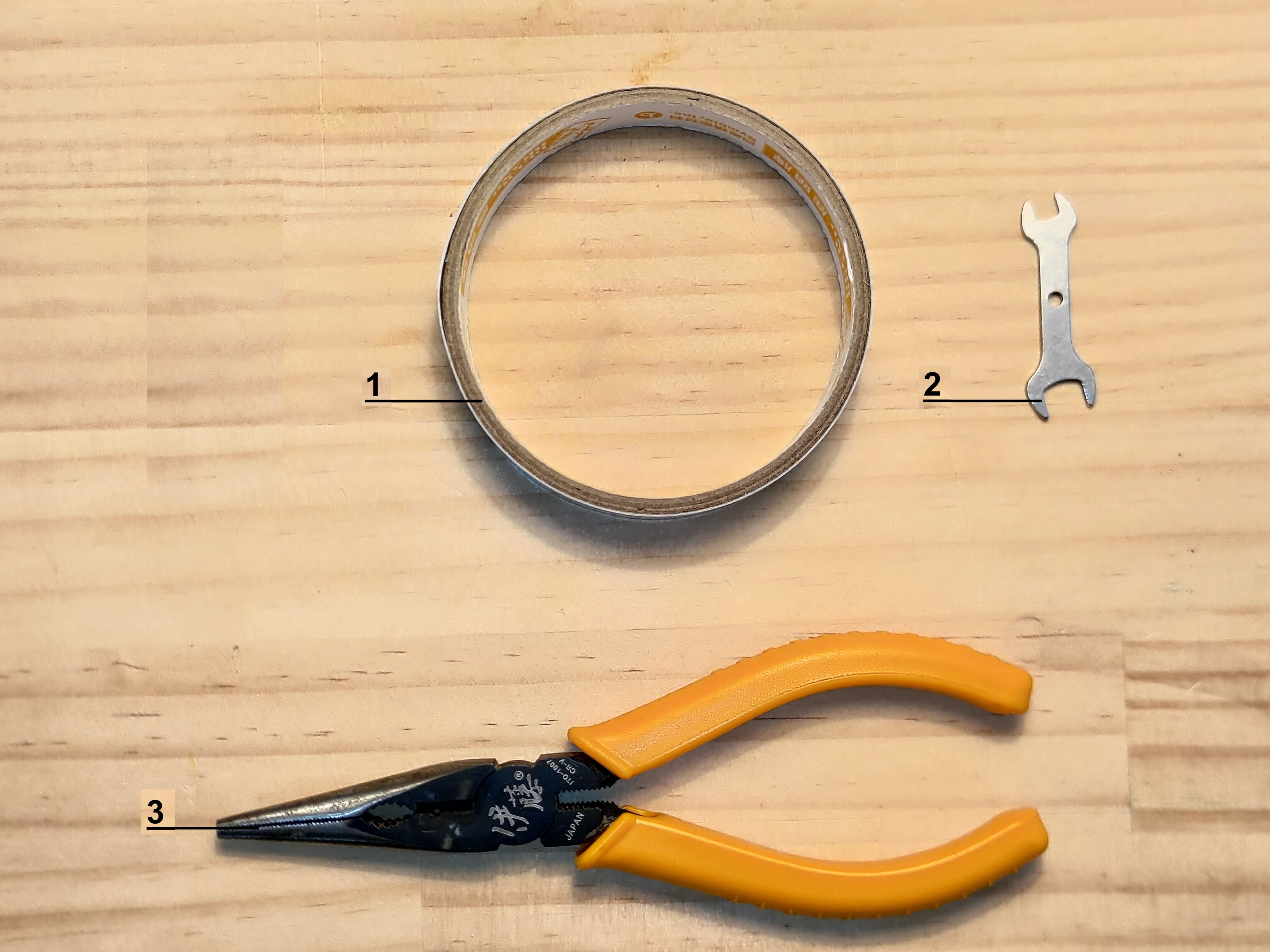

Étape 1 - Préparation du matériel :
1|Ruban adhésif double face
2|Clé à double tête
3|Pince
Étape 2 - Abaissement du plateau :

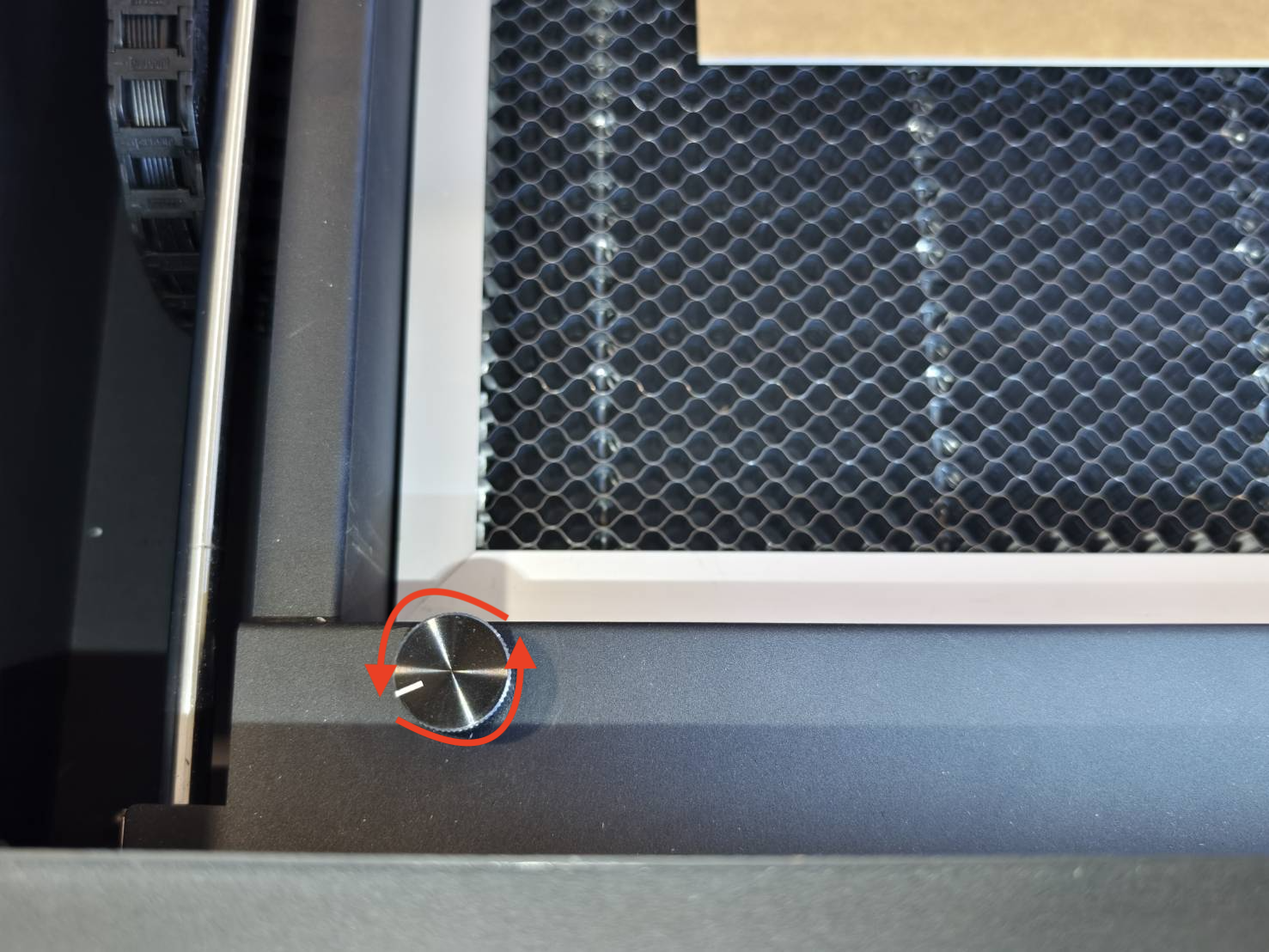

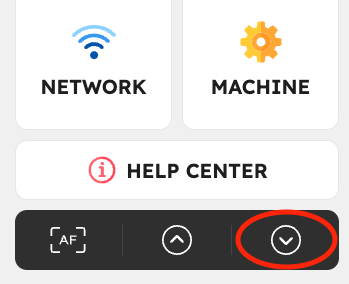

Abaissez le plateau au maximum en appuyant sur le bouton d'abaissement du panneau de commande ou en tournant le bouton dans le sens antihoraire manuellement.
| Panneau | Bouton |

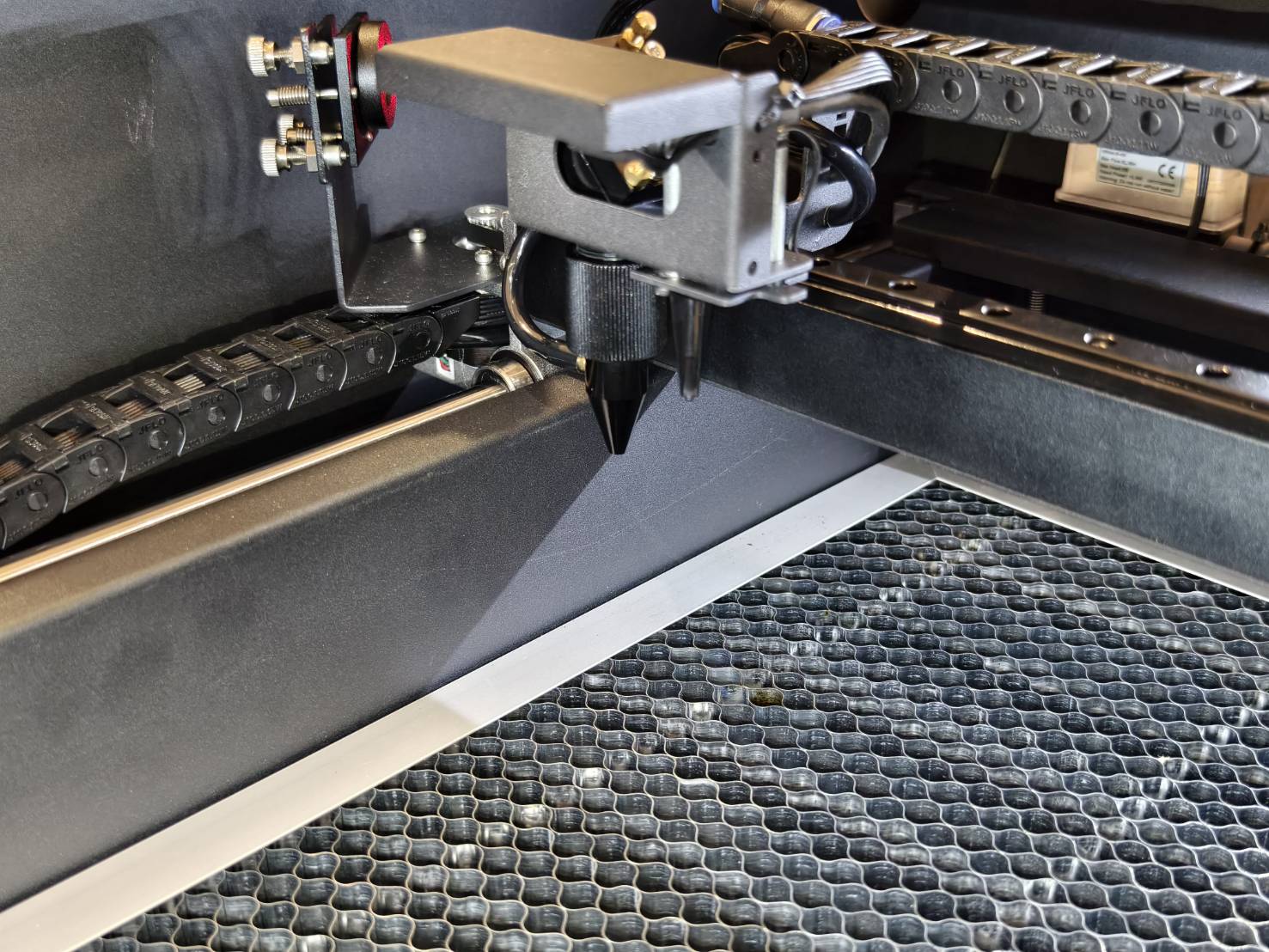

Étape 3 - Démontage de la buse et de la lentille de focalisation :
La bague doit être tournée dans le sens horaire pour être desserrée.
Une fois la bague desserrée, la buse peut être détachée de l'ensemble de la tête laser.

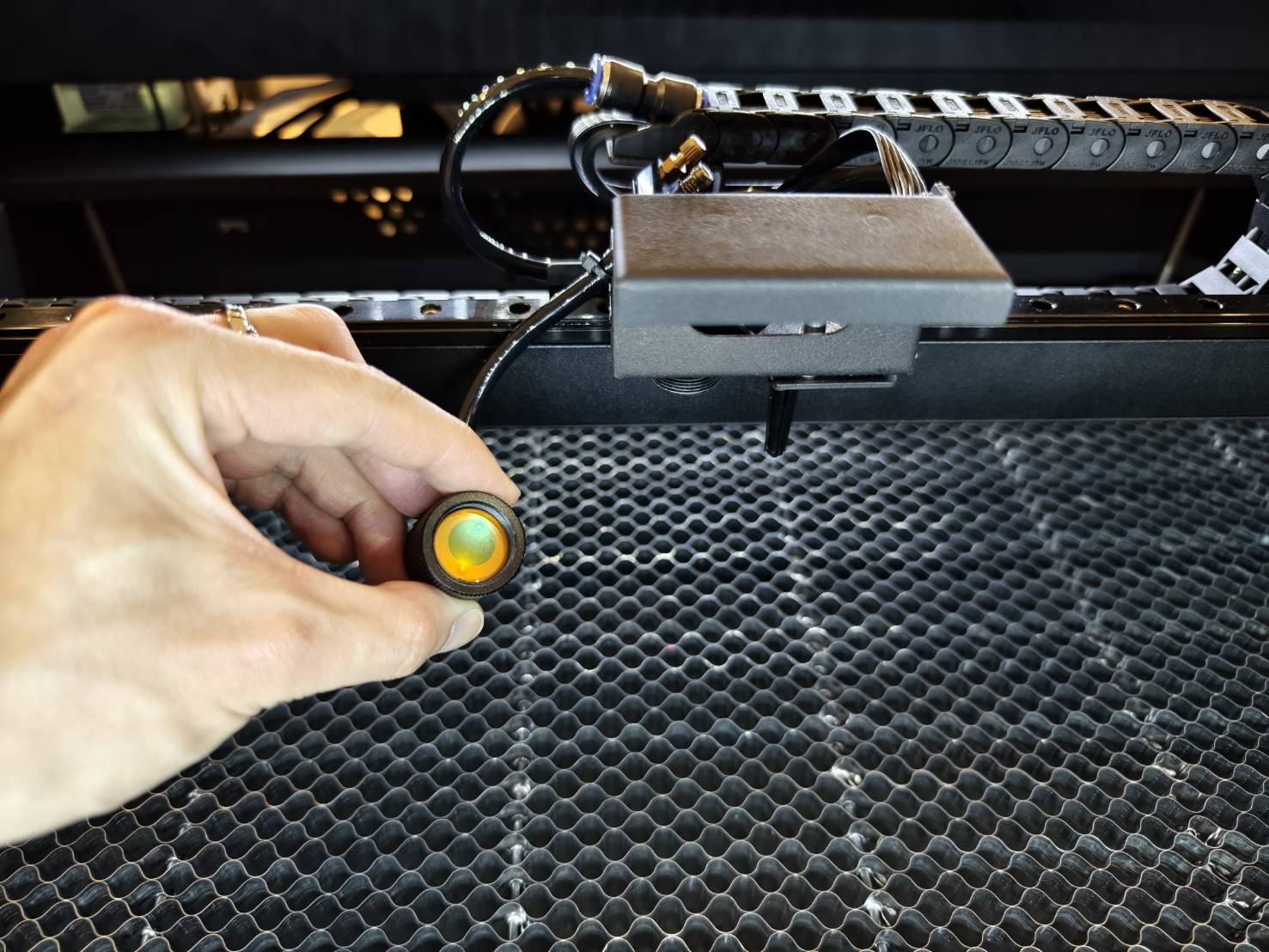

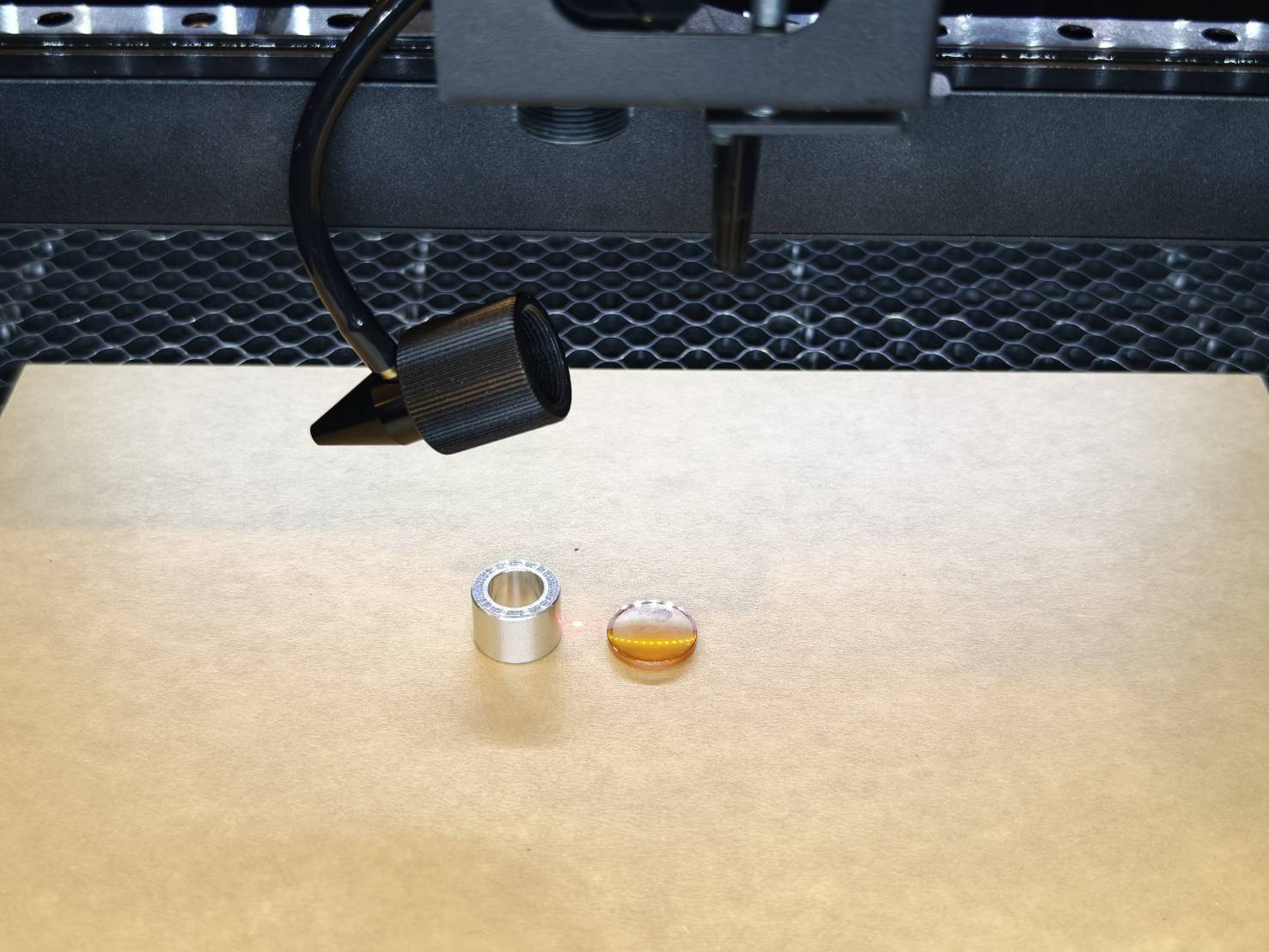

Vous aurez la lentille de focalisation, la buse, la bague et le bloc de lentille. Veillez à les conserver en sécurité et à maintenir le tuyau d'air connecté.

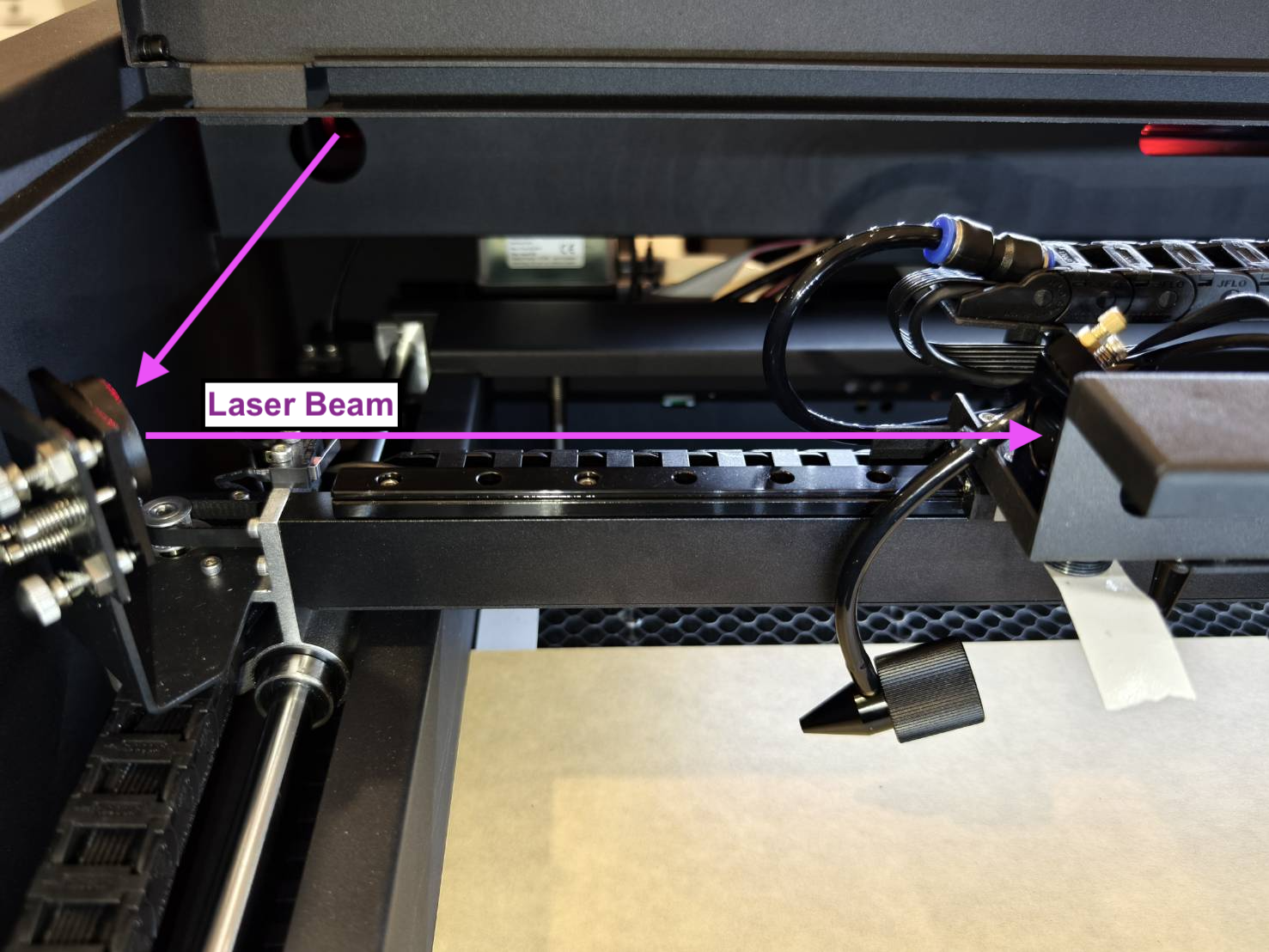

Étape 4 - S'assurer que le tuyau d'air ne sera pas exposé au laser

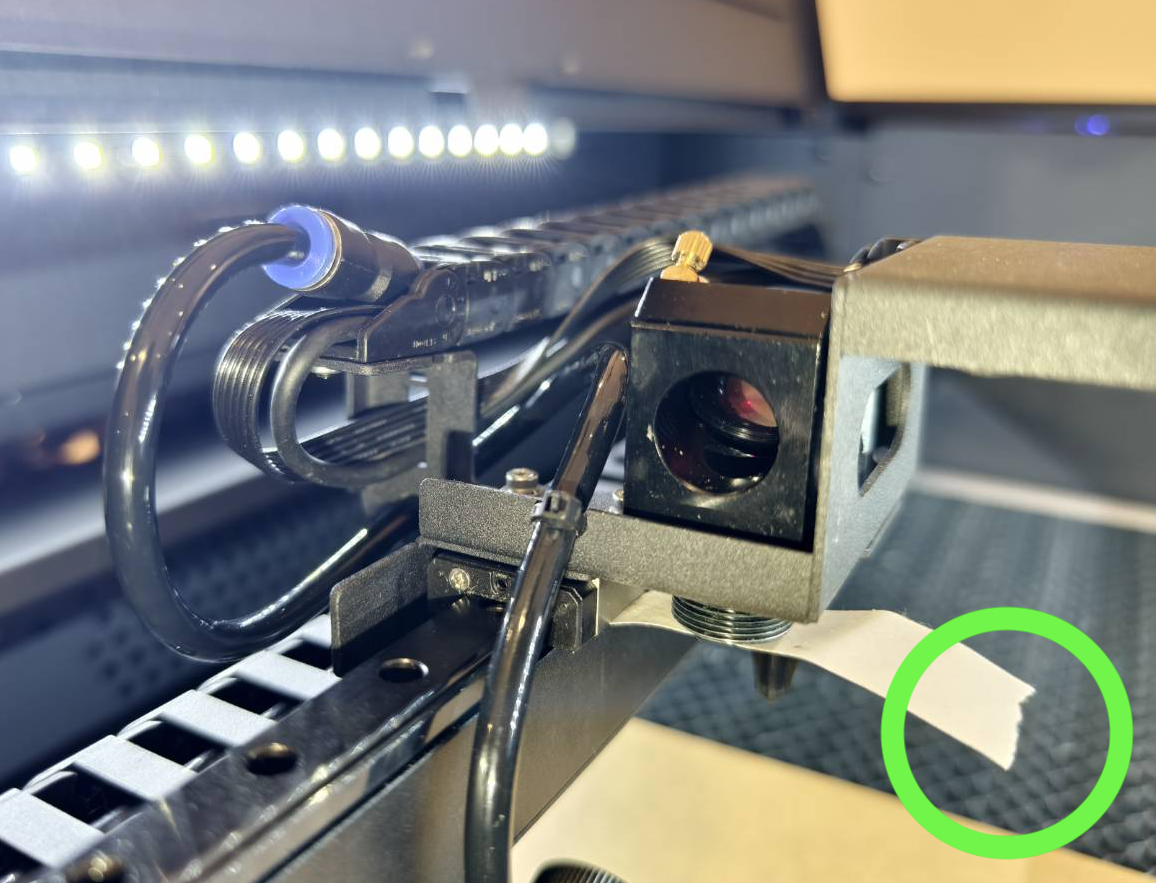

Vérifiez que votre tuyau d'air n'est pas sur le trajet du laser. Assurez-vous simplement qu'il ne se trouve pas devant l'entrée du troisième miroir.

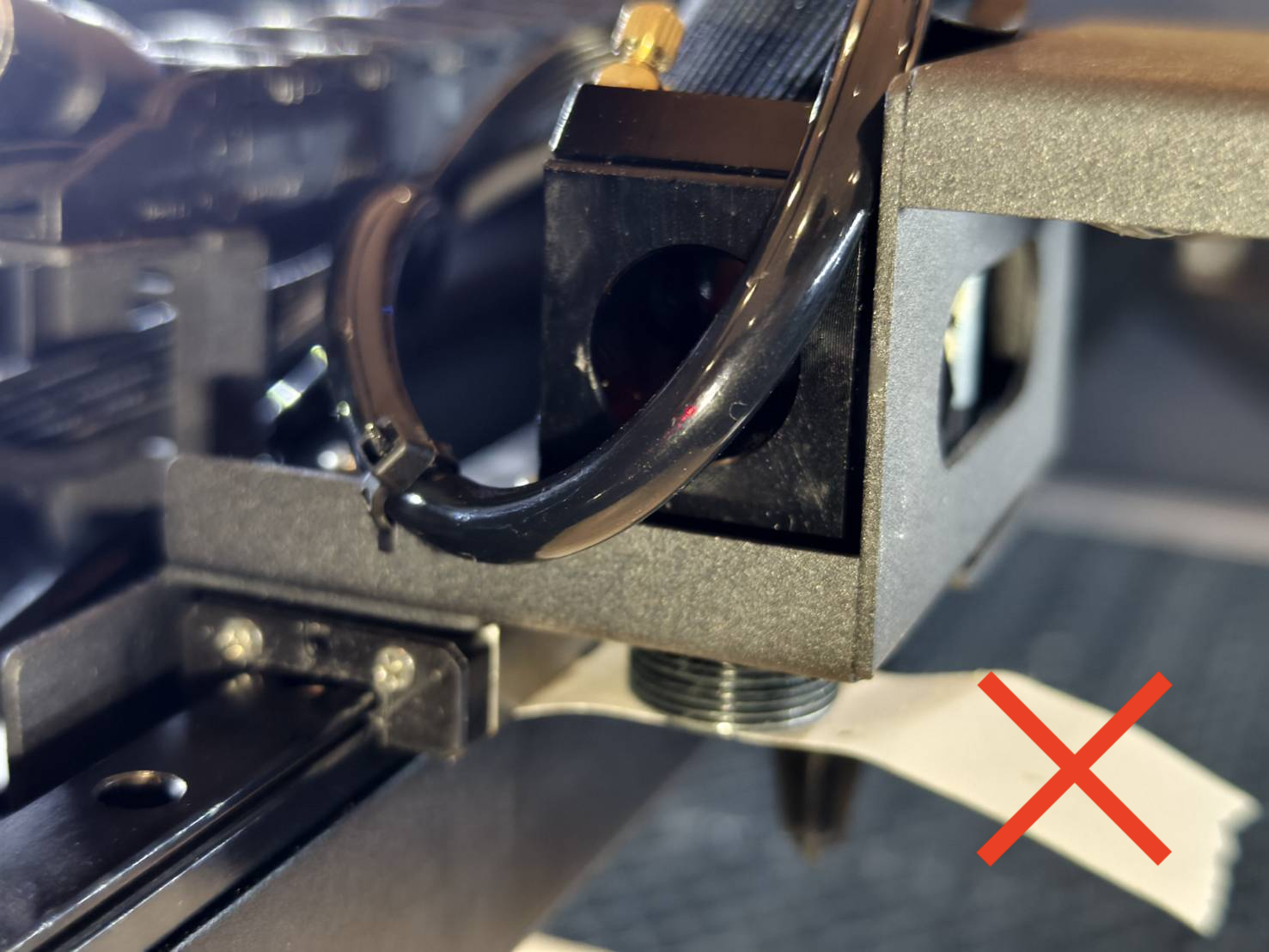

| Position correcte | Position incorrecte |
Étape 5 - Réinitialisation du trajet vertical (axe Z) à partir du troisième miroir :

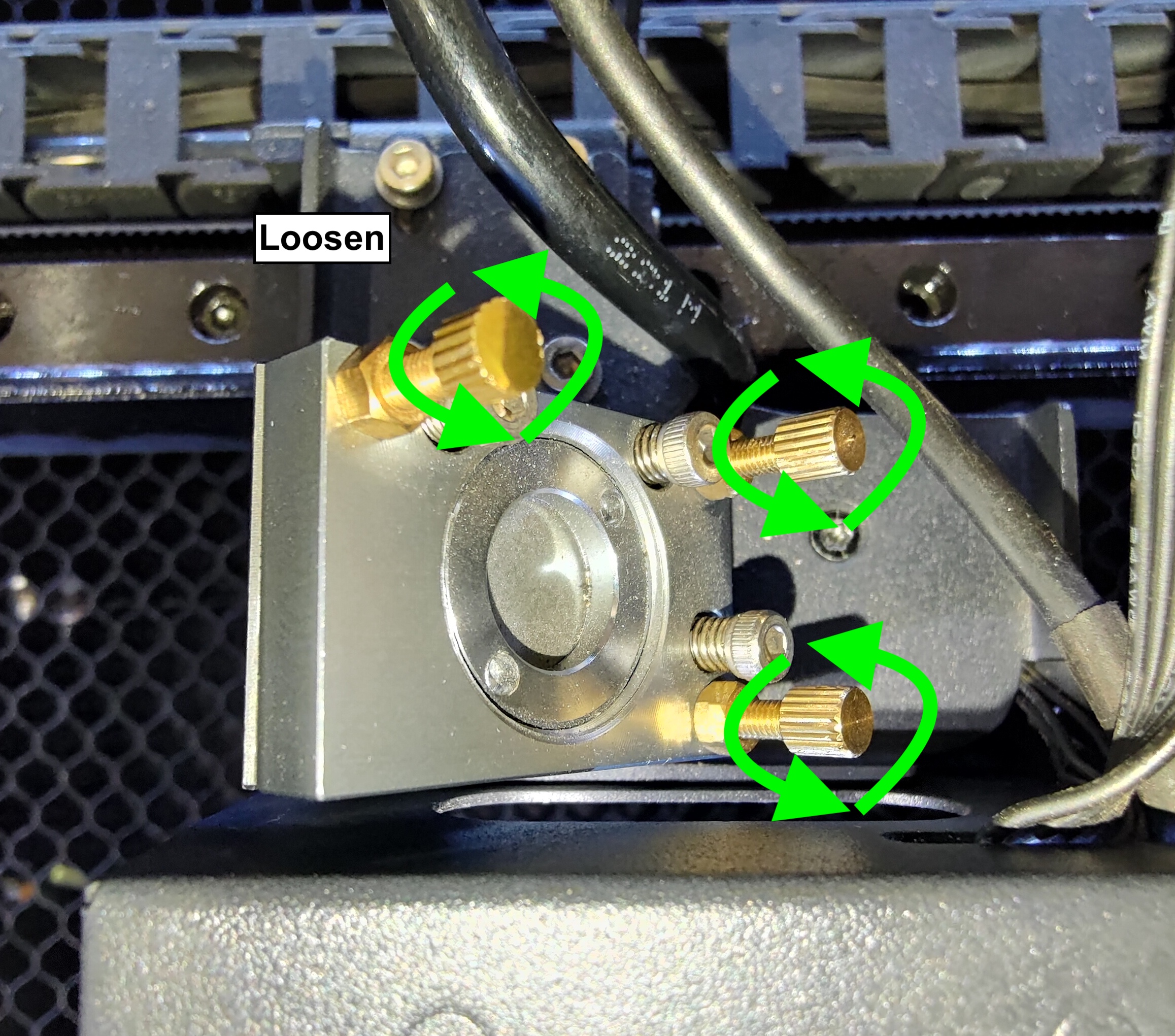

Utilisez la clé à double tête et les pinces pour desserrer les 3 écrous sur le troisième miroir.

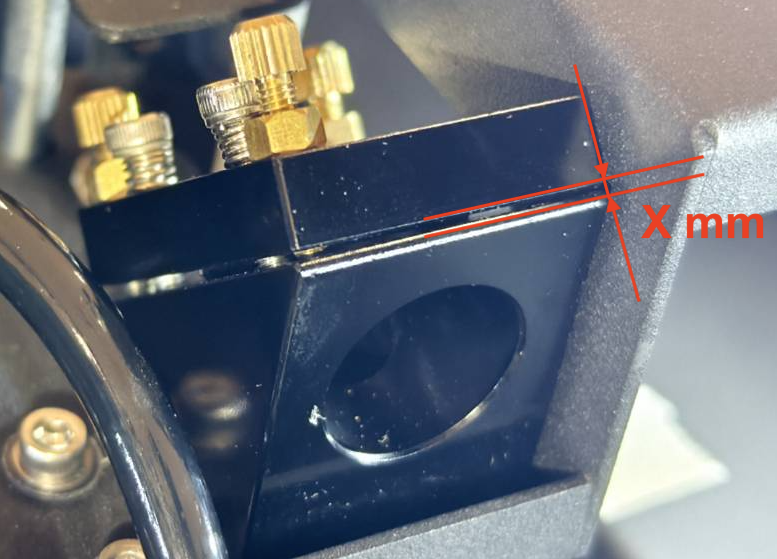

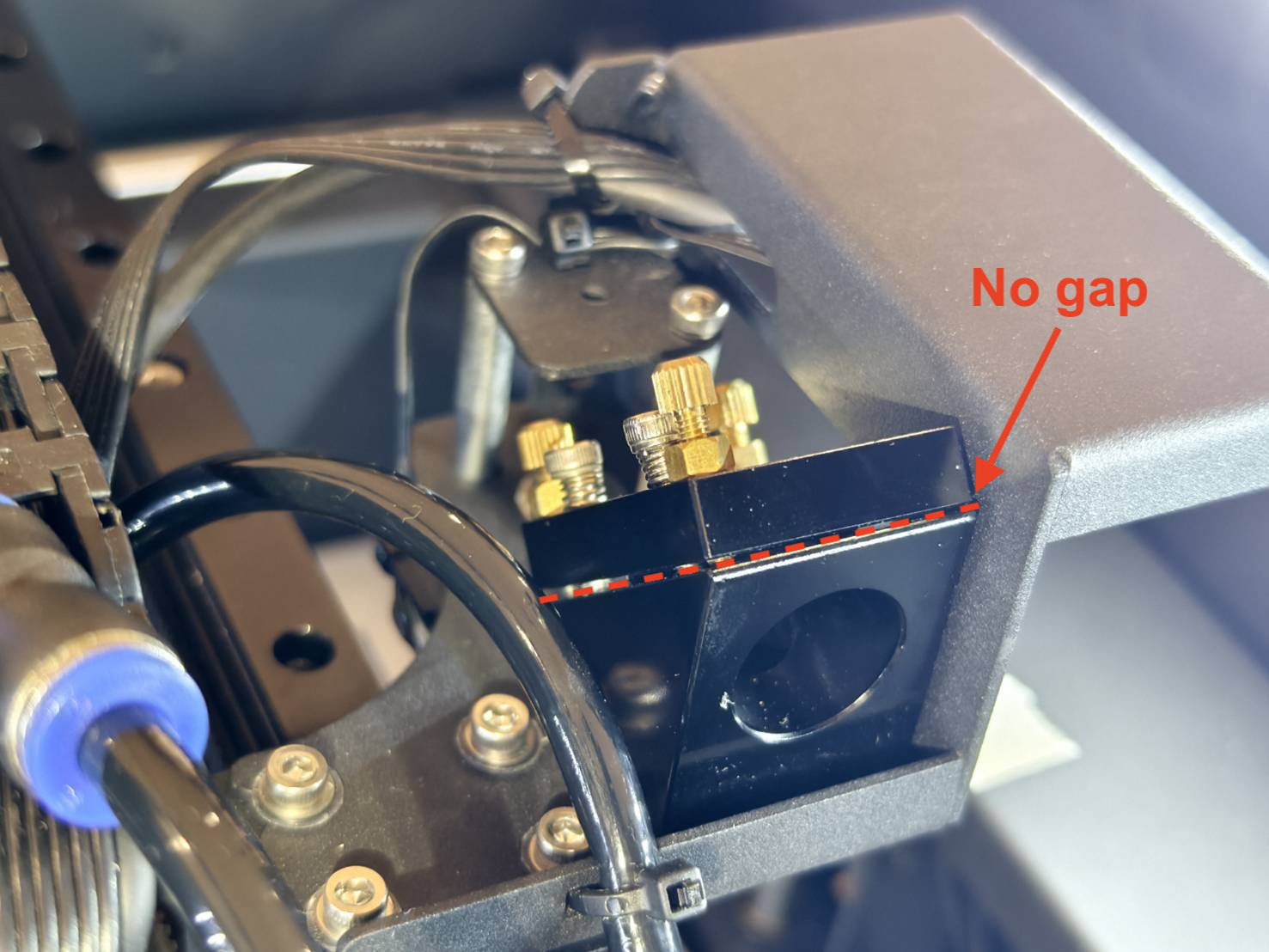

Tournez ces trois vis dans le sens antihoraire jusqu'à ce qu'il n'y ait plus d'espace entre le support du miroir et son siège, ou desserrez complètement les vis sans les retirer.
Lorsqu'il n'y a plus d'espace entre eux, le trajet vertical a été réinitialisé.
Étape 6 - Application de ruban adhésif et émission d'impulsions :

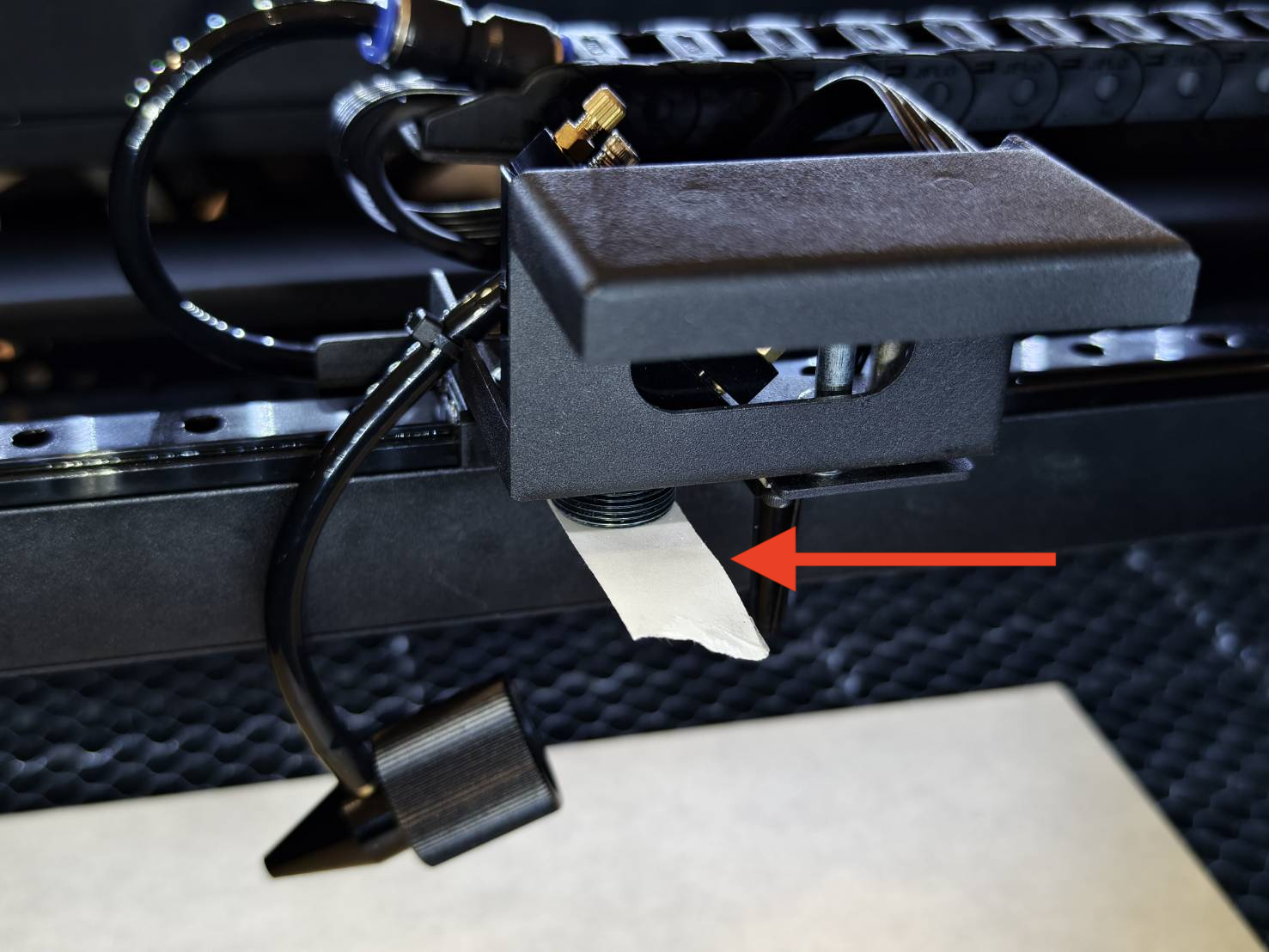

Placez un morceau de ruban adhésif double face à une couche sous la tête laser et pressez-le contre l'entrée pour former une marque de pression.

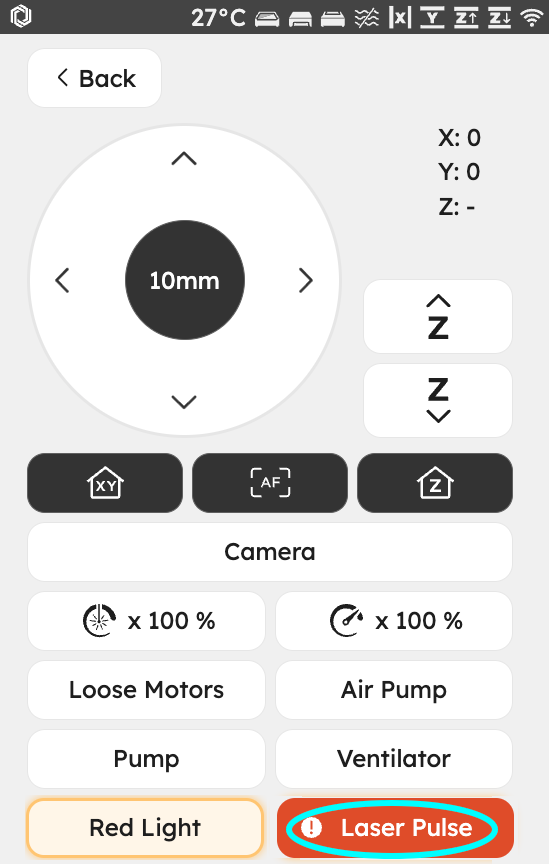

Déplacez la tête laser au centre du plateau et effectuez 3 impulsions.
(Allez dans Contrôle >> Appuyez sur "Moteur" >> Déplacez la tête manuellement >> Fermez le couvercle >> Effectuez 3 impulsions)

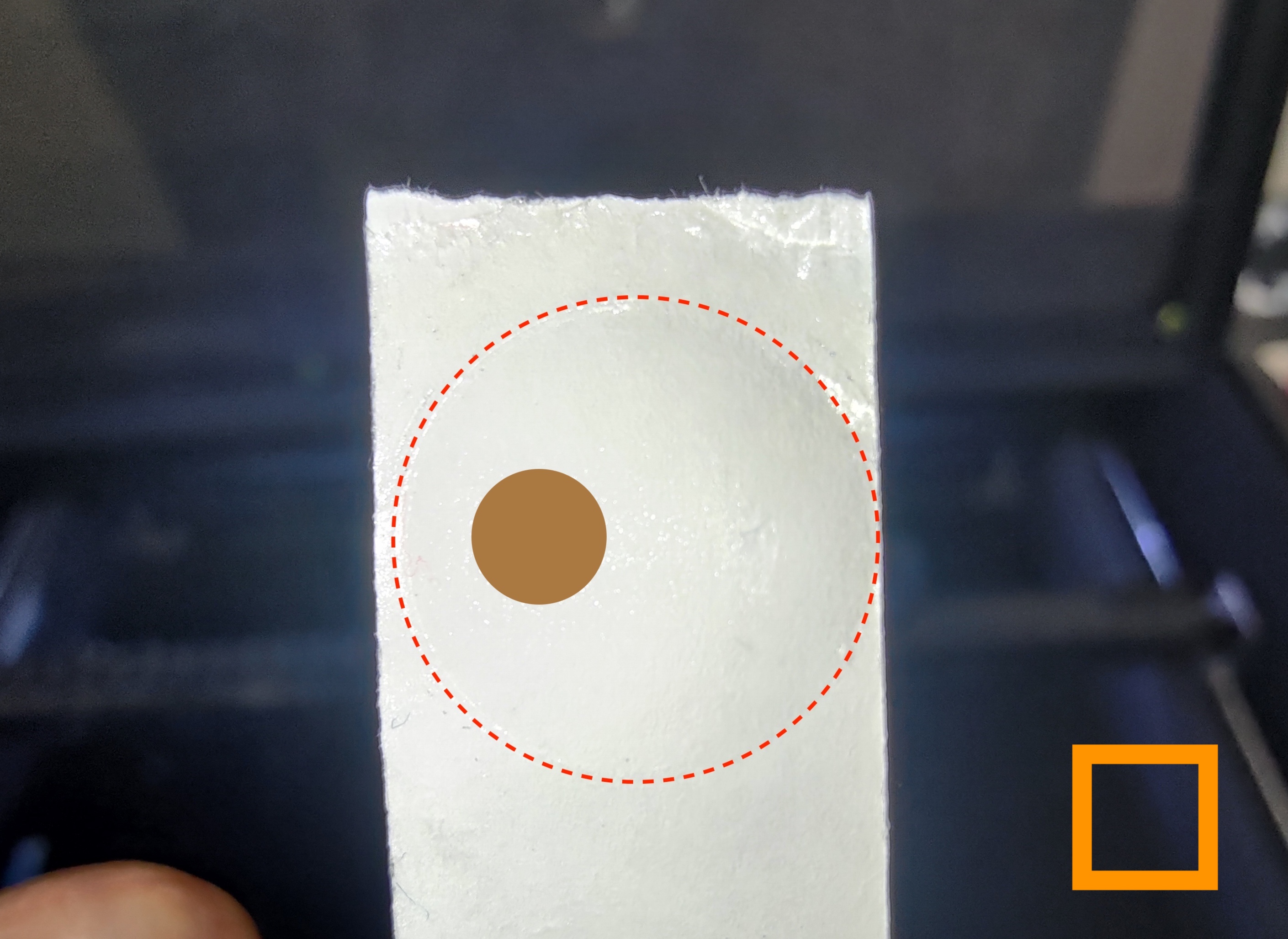

Étape 7 - Déterminer la position du point vertical :

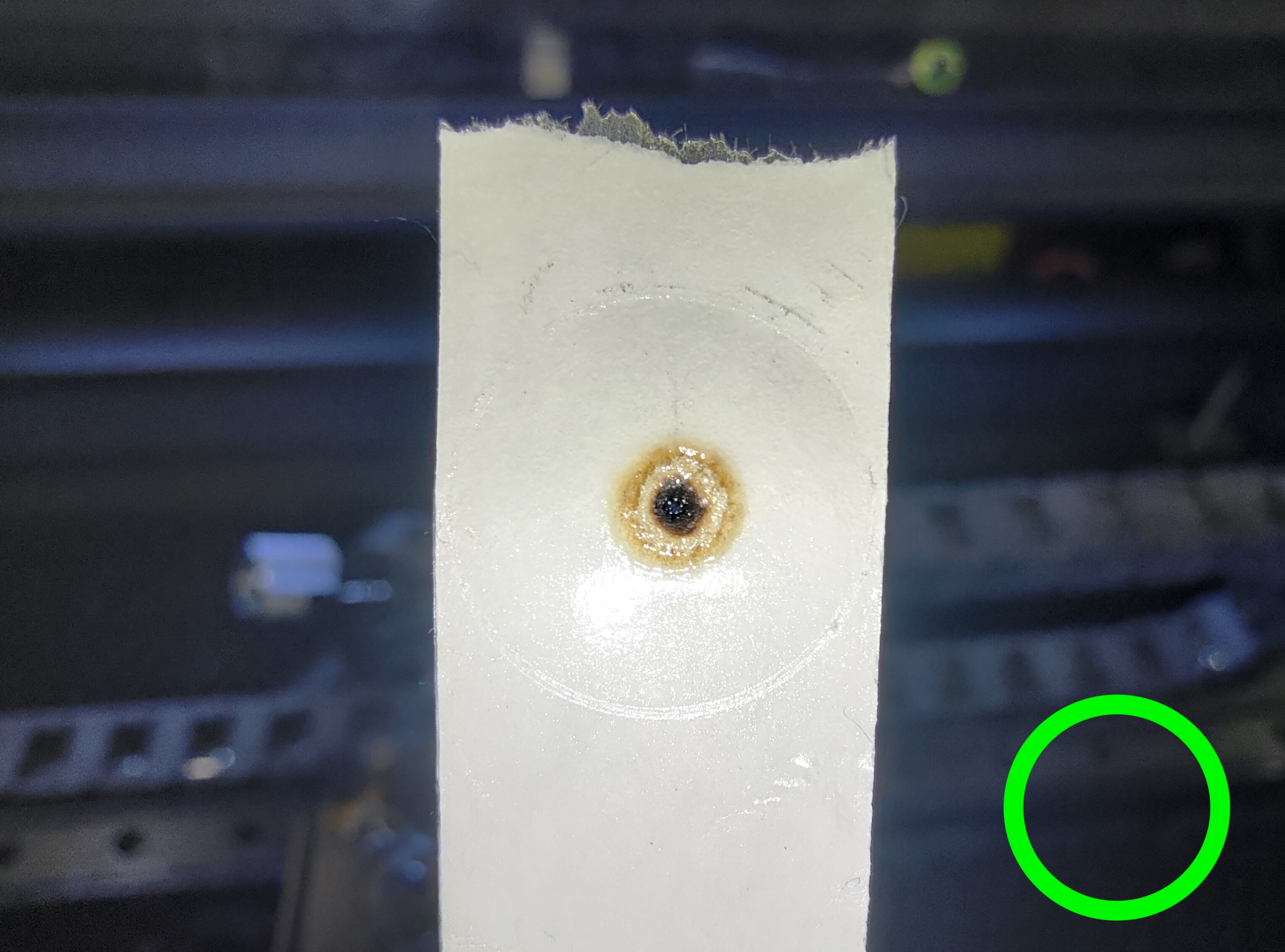

Retirez le ruban adhésif et déterminez la position du point.
Il n'y a que trois positions possibles : centre, gauche et droite.
|
1. Position centrale : |
|
2. Position gauche :
|
|

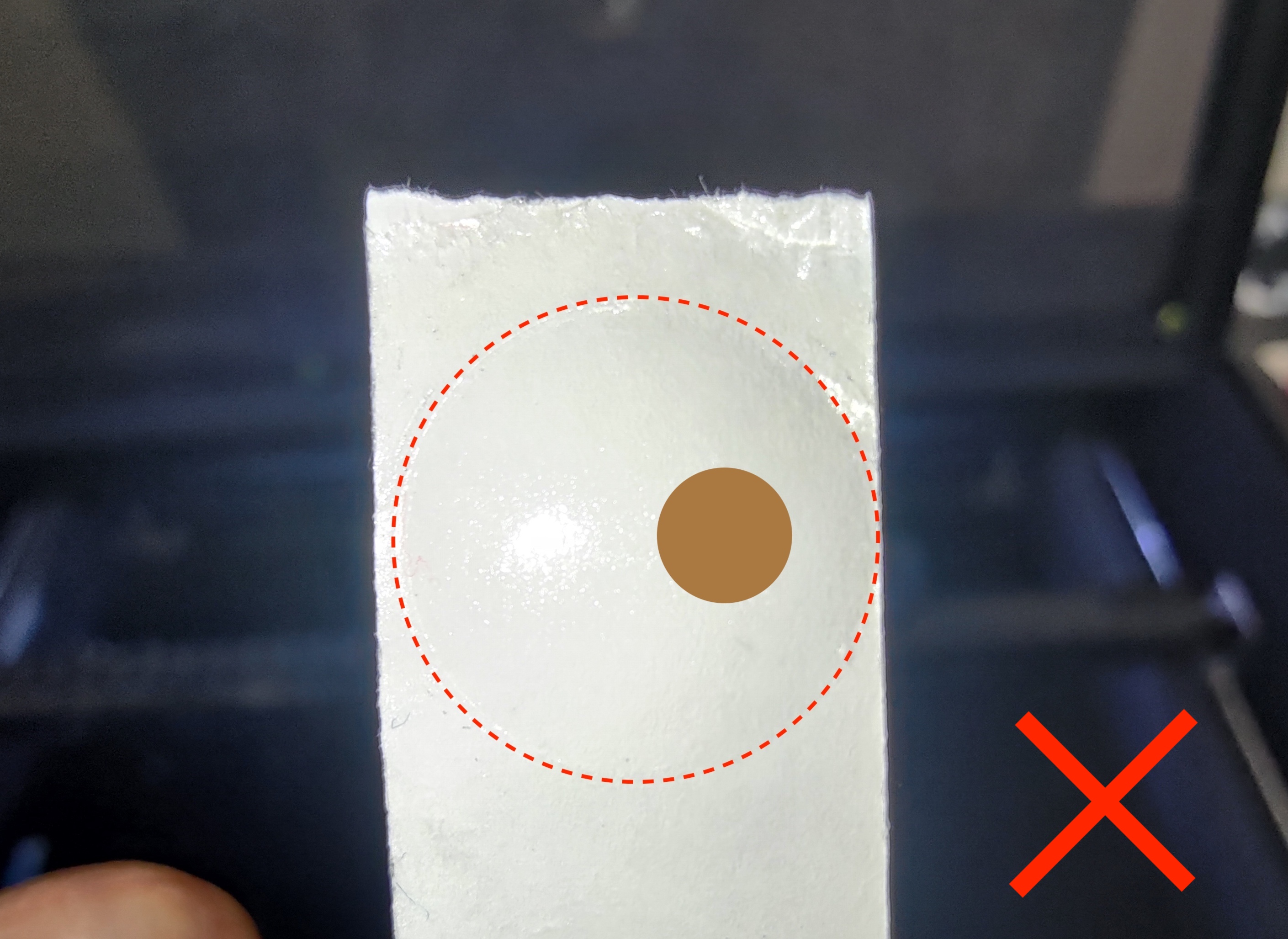

3. Position droite : Si votre point est à droite comme sur la photo ci-dessus, cela indique que l'angle de sortie de votre tube laser est trop bas et qu'il n'est pas possible de l'ajuster. Veuillez vous arrêter ici et contacter votre revendeur local pour obtenir une assistance supplémentaire. |

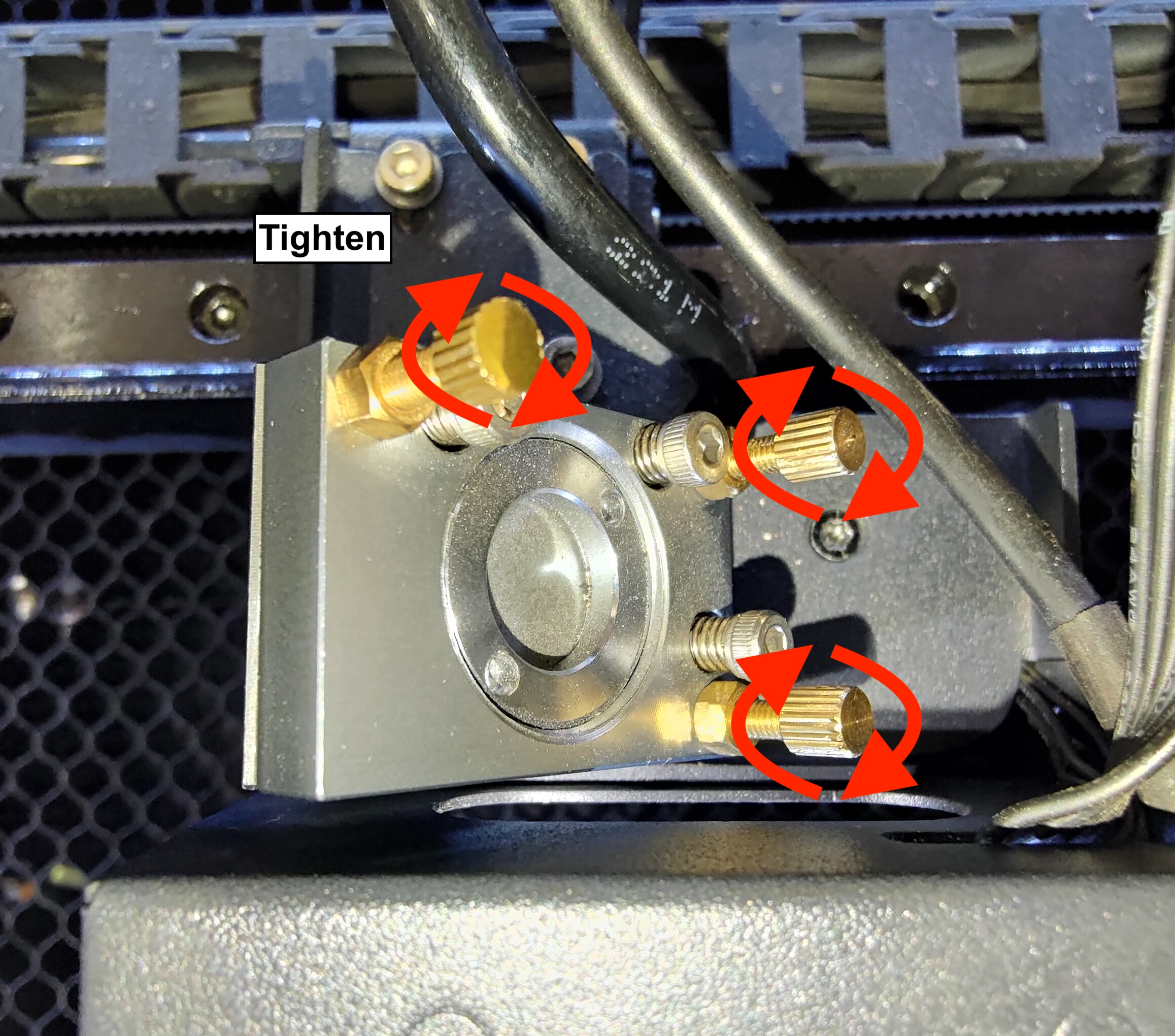

Étape 8 - Serrer tous les écrous sur le 3ème miroir :
Après l'ajustement, serrez tous les écrous afin de fixer la position.
Étape 9 - Réinstaller la buse :
|
Étape 10 - Retour au processus OPA standard :
Veuillez noter que cette instruction ne marque pas la fin de votre OPA.
Pour poursuivre le processus OPA, veuillez revenir au processus OPA standard.
Ajustement du chemin optique
