5-15 Mise au point manuelle

Description

Si votre fonction de mise au point automatique est défaillante, vous pouvez poursuivre votre travail en utilisant la mise au point manuelle en attendant l'assistance de FLUX.

Ce guide vous expliquera comment créer un outil de mise au point manuelle sans la fonction de mise au point automatique.

Étape 1

Veuillez préparer les éléments suivants :

• Un morceau de matériau solide tel que de l'acrylique ou du bois (une épaisseur de 3 mm est recommandée)
• Des pièces de monnaie ou des matériaux d'une épaisseur de 3 mm à 4 mm.

Les pièces de monnaie seront utilisées pour mesurer la distance de mise au point et sont plus faciles à obtenir.

Étape 2

Placez le matériau dans la zone de travail.

Étape 3

Assurez-vous que la lentille est dans la couche par défaut (Haut). Veuillez lire attentivement l'explication ci-dessous pour comprendre le concept de la position de la lentille et de la distance de mise au point.

Explication du mode de mise au point

Par défaut, la lentille de focalisation sera en position haute, avec une distance focale de 4 mm, ce qui signifie que la distance entre l'extrémité de la buse et la surface du matériau sera de 4 mm. Comment modifier la position de la lentille ? 1. Démontez la lentille   2. L'ordre du mode de focalisation Mode de focalisation : 4 mm (par défaut) Lentille Bloc Bague Buse   3. Remontez la lentille Le côté rouge du bloc doit être orienté vers le bas. La face bombée de la lentille doit être orientée vers le haut. (Astuce : pour identifier rapidement la face bombée, elle devrait refléter l'intégralité de votre visage lorsque vous la regardez.) Tournez la bague dans le sens antihoraire pour la serrer.

Étape 4

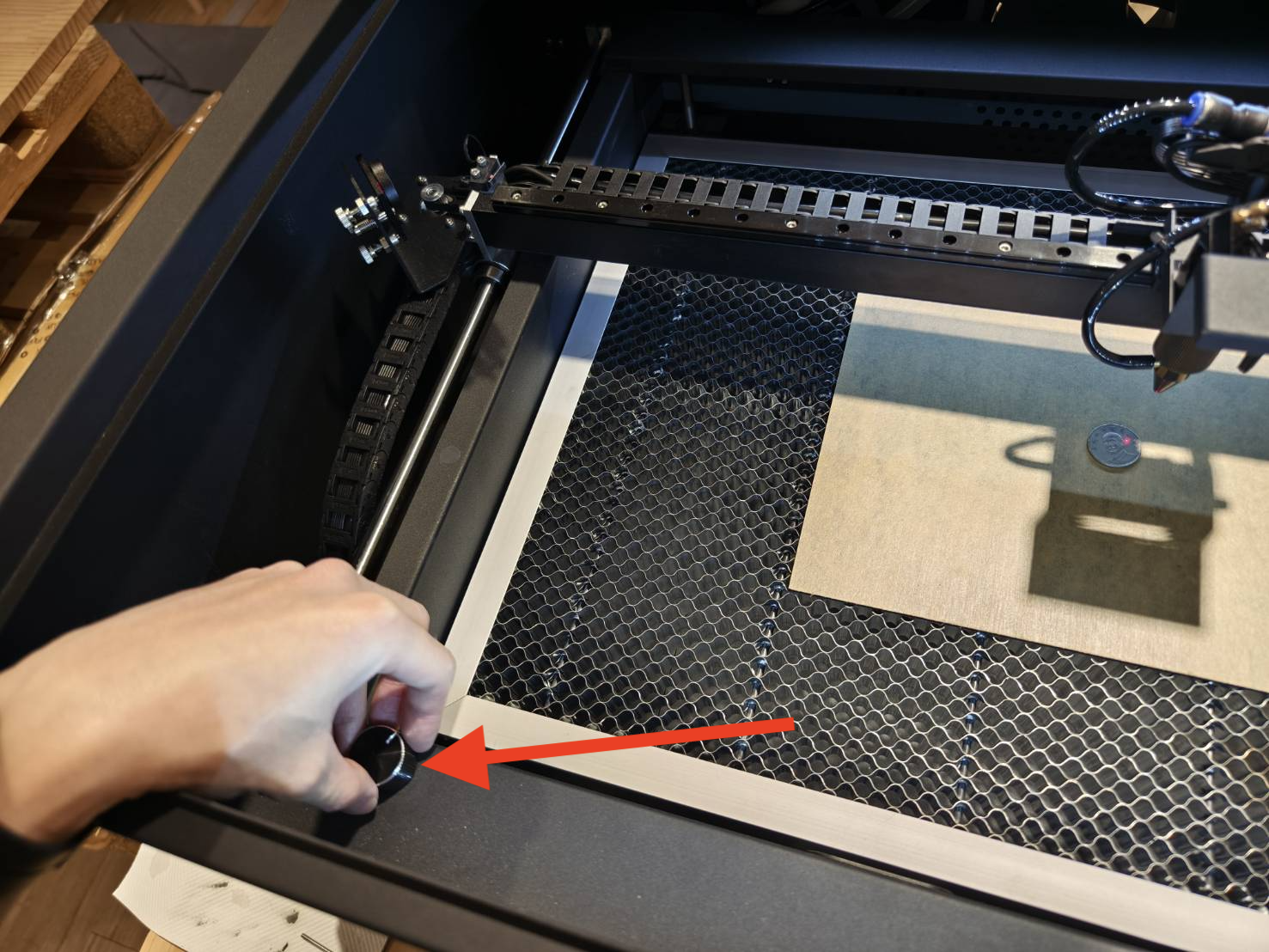

• Placez des pièces de monnaie ou un objet similaire sur le matériau et utilisez le bouton pour effectuer la mise au point manuellement.



• Une fois que l'extrémité de la buse touche la pièce, la mise au point est terminée et les pièces peuvent être retirées.

Étape 5

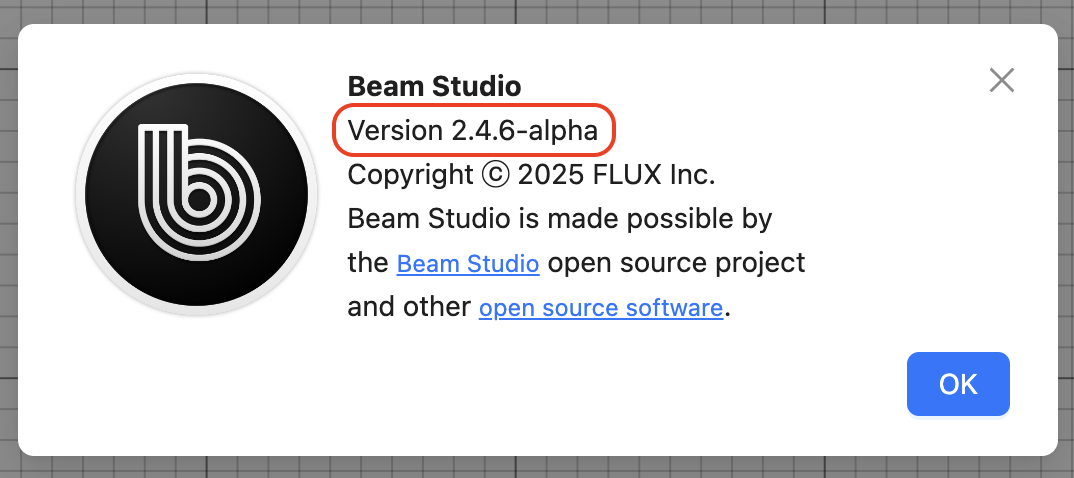

Assurez-vous de disposer de la version logicielle suivante.

Étape 6

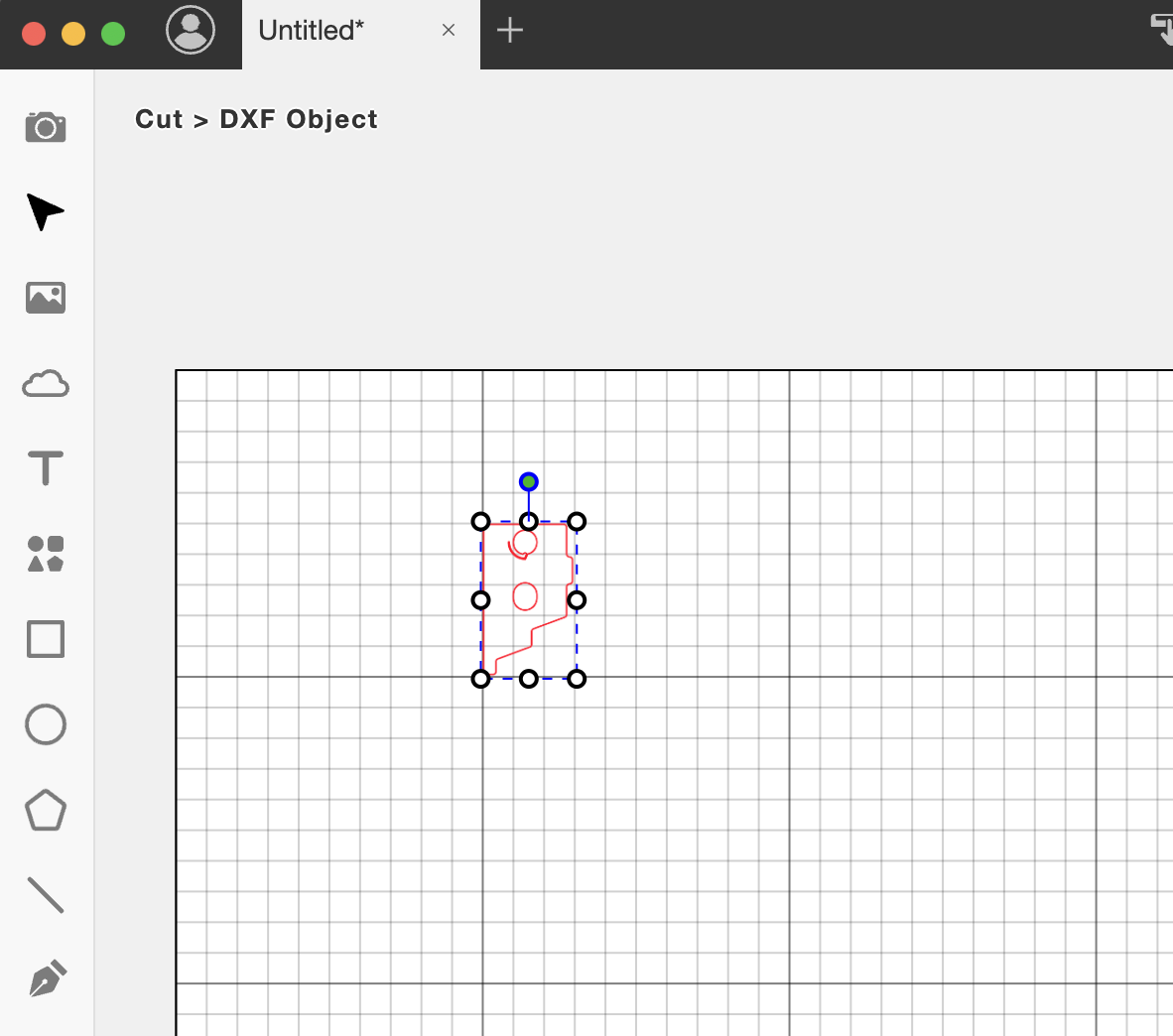

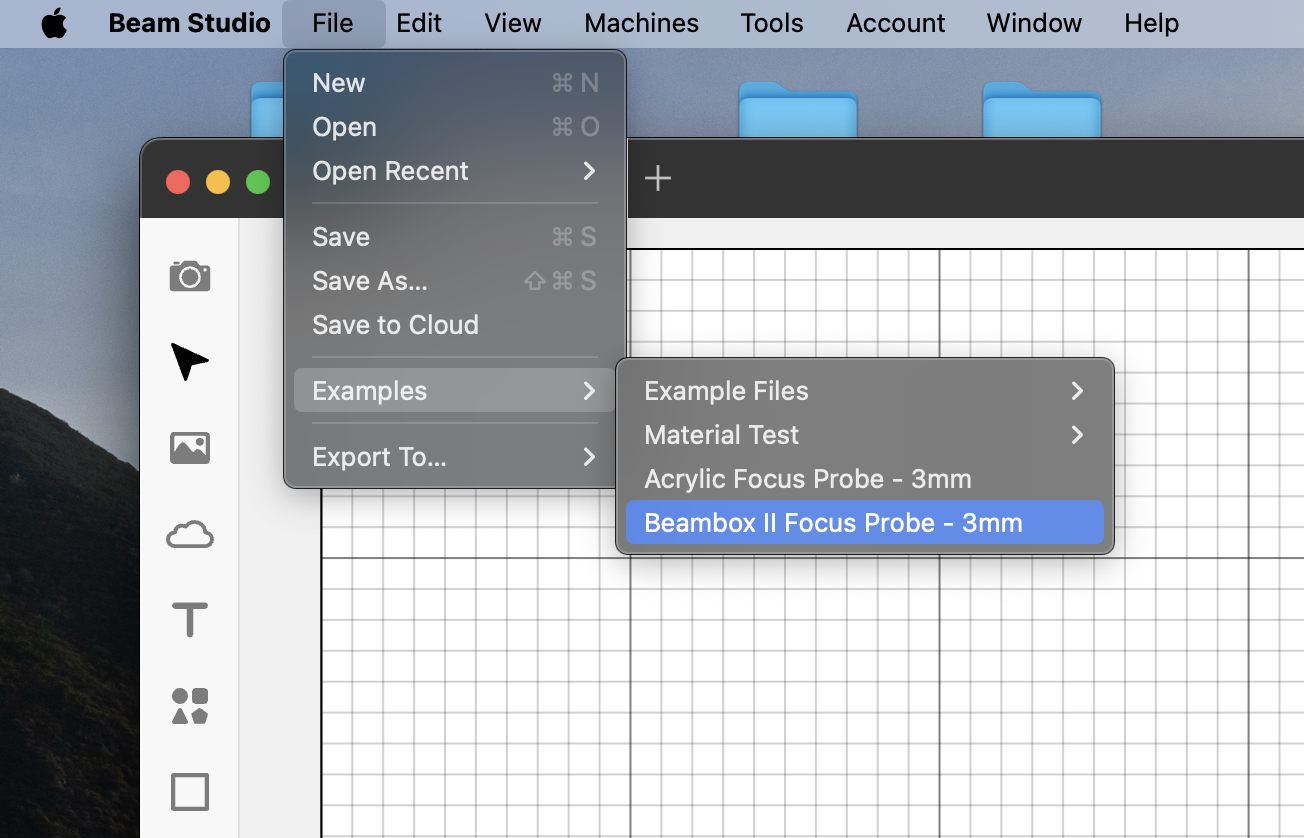

Importez le fichier de la sonde de mise au point en utilisant l'option "Exemples".

Étape 7

Il existe deux méthodes pour déterminer le point de départ du travail.

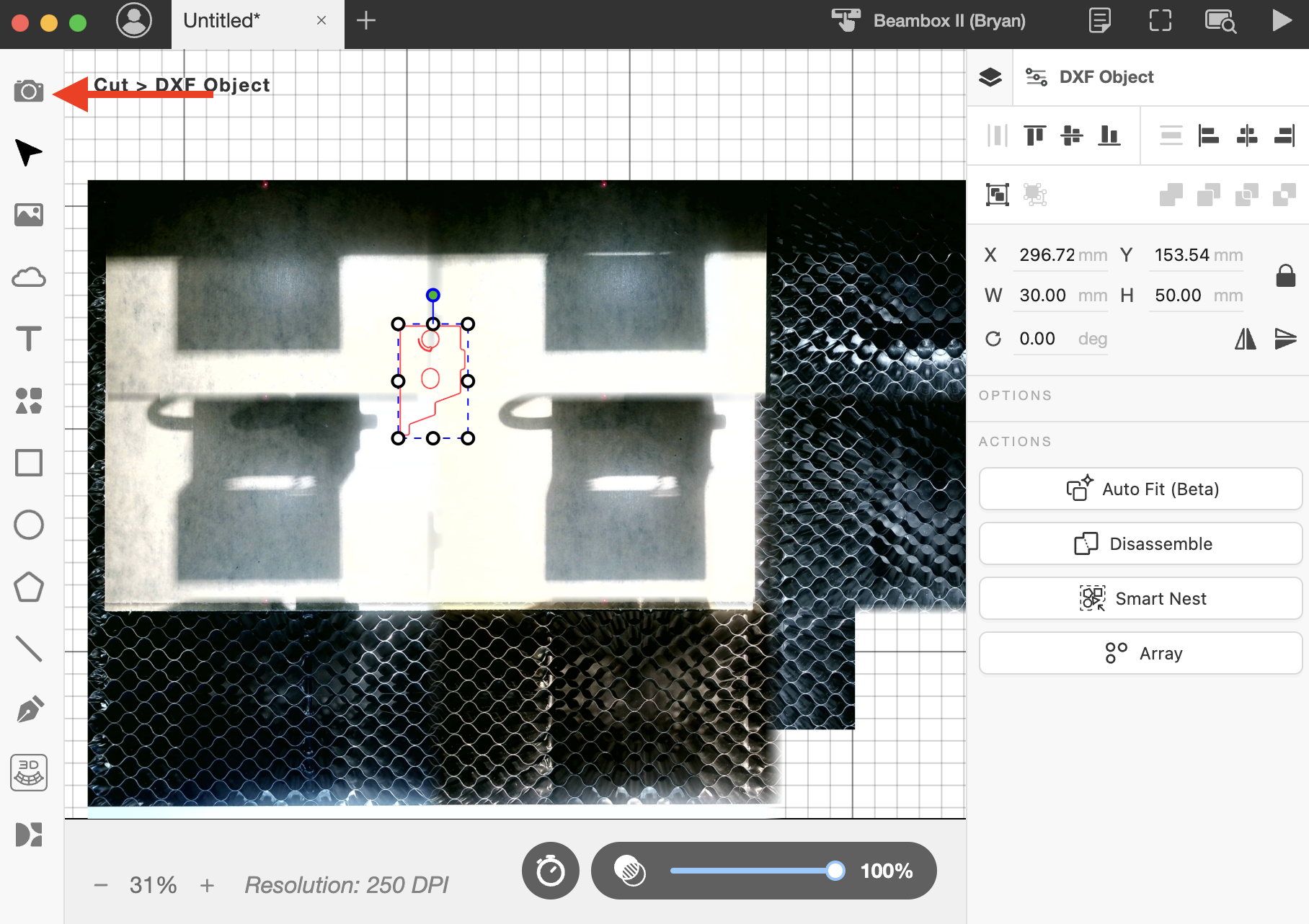

• Utilisez la fonction d'aperçu de la caméra pour positionner le fichier sur le matériau.

OR

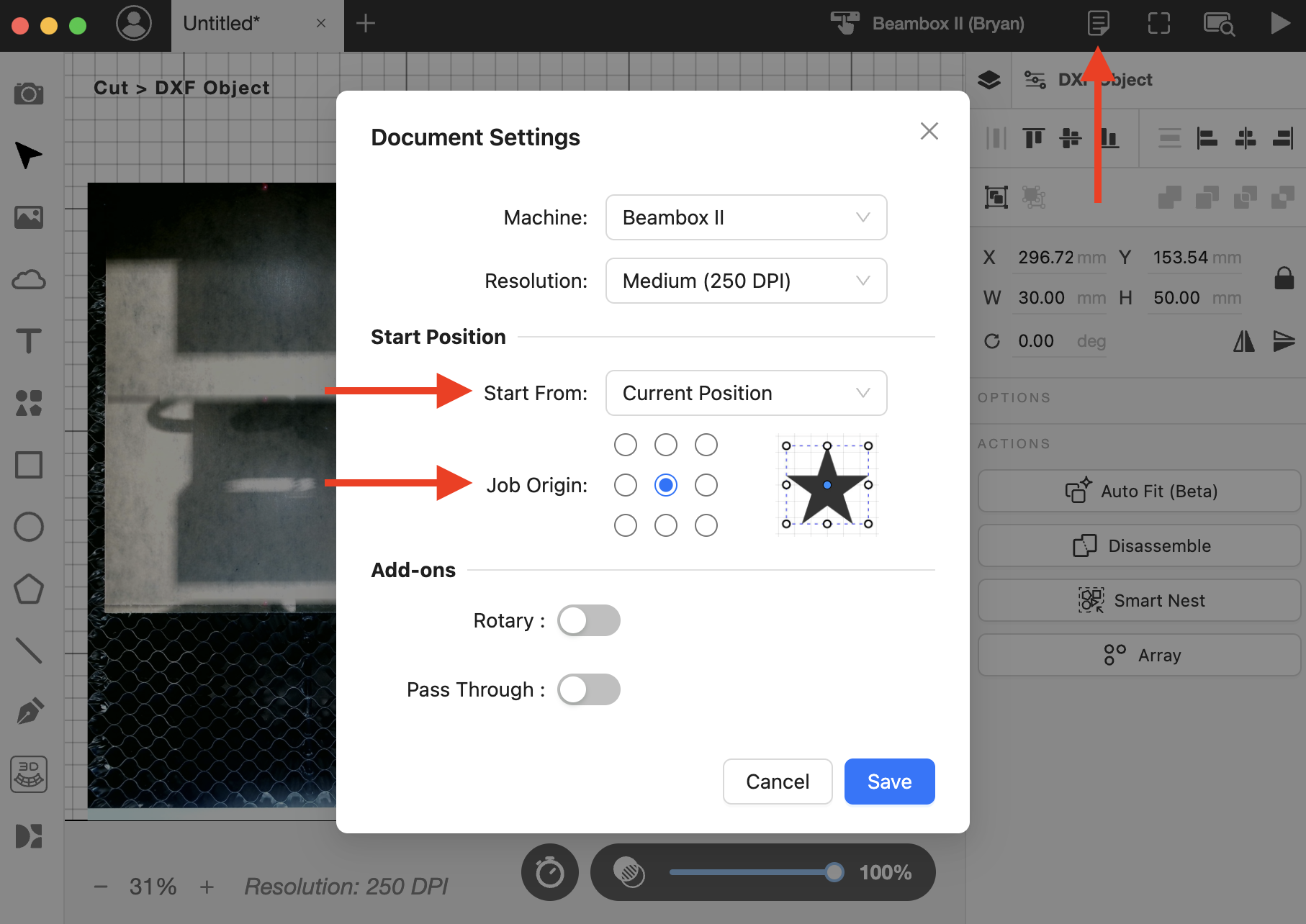

• Utilisez la fonction "Position actuelle" pour déterminer le point de départ du travail.
  (La tête laser doit d'abord se déplacer vers le matériau.)


Étape 8

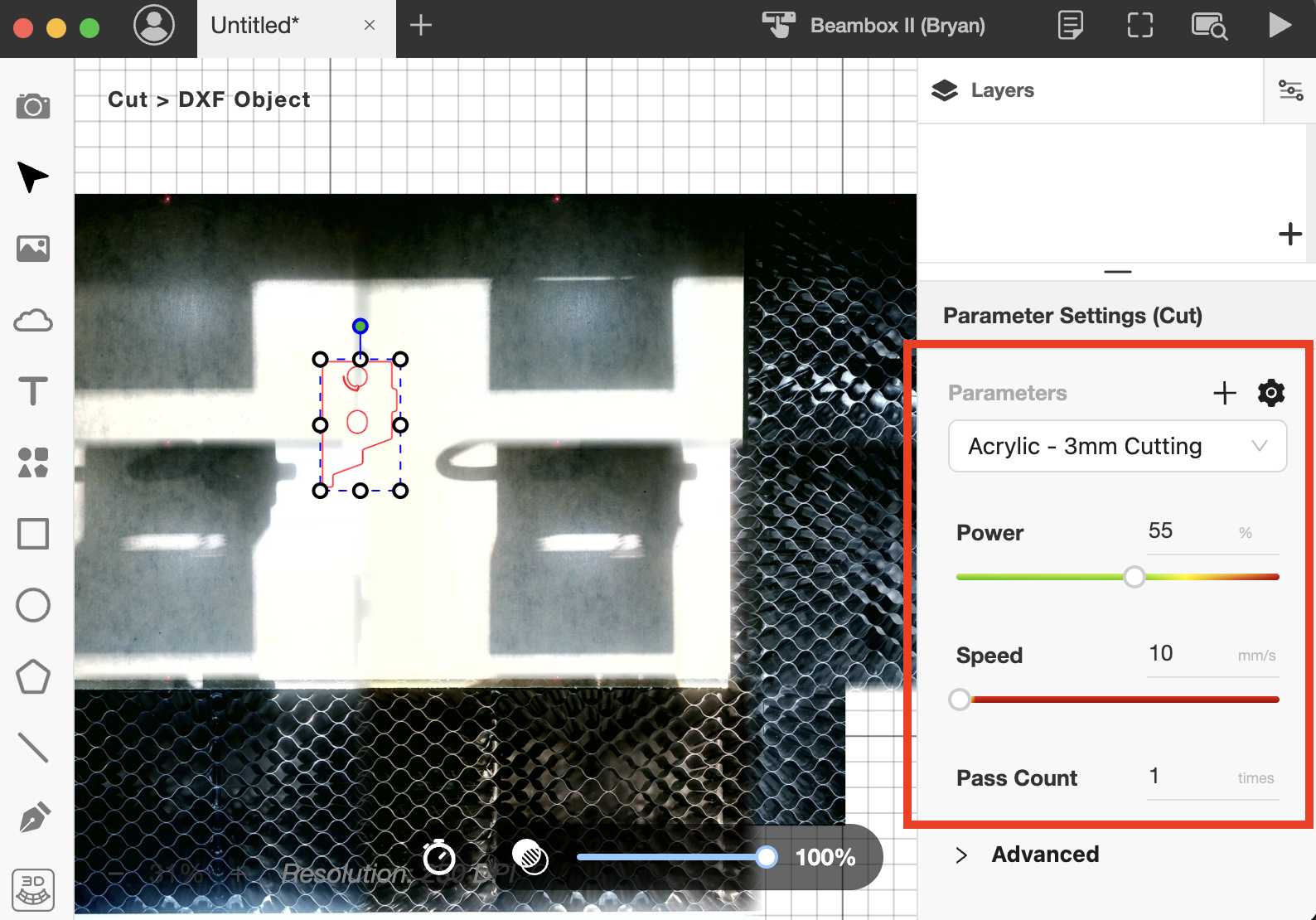

• Réglez les paramètres appropriés en fonction de votre matériau.



• Lancez le travail.


Étape 9

L'outil de mise au point est maintenant prêt.

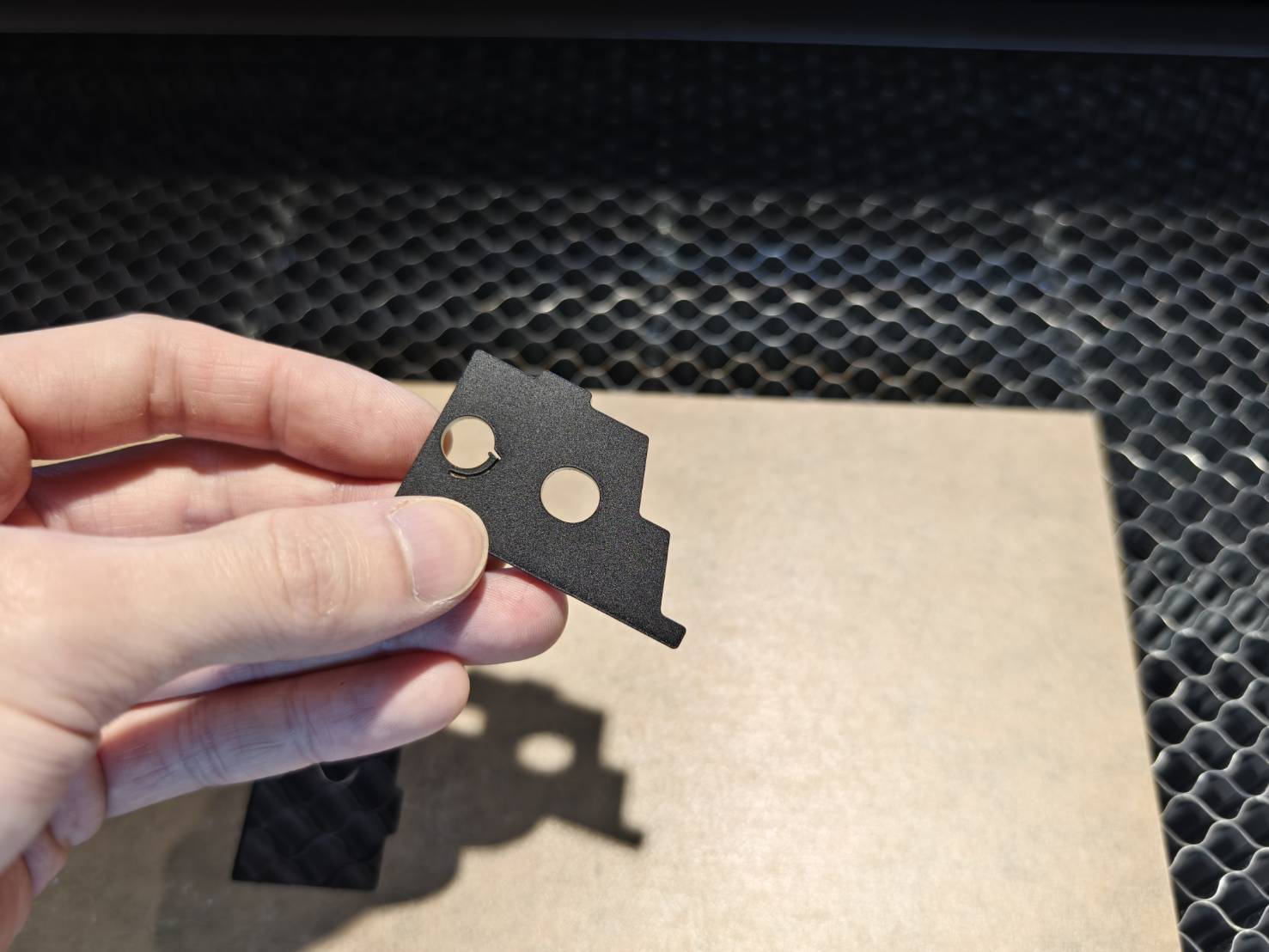

Explication de l'outil de mise au point

• L'extrémité de l'outil a une épaisseur de 4mm, et nous l'utiliserons pour effectuer la mise au point.


• Cet outil peut remplacer les pièces de monnaie.
