4-16 Étalonnage avancé de la caméra

 Veuillez vous assurer que votre Beam Studio et Beambox II le micrologiciel sont mis à jour vers la dernière version.

Description

Cet article vous guidera à travers le processus d'étalonnage avancé de la caméra.

Quand l'étalonnage avancé de la caméra est-il nécessaire
1. Lorsque le système a été reflashé.
2. Lorsque le module de caméra a été remplacé.

Étape 1 - Vérifier la version de Beam Studio et du micrologicielVersion du logiciel requise : Beam Studio

ou supérieure. ou supérieure. Version du micrologiciel requise :

Étape 2 - Préparation 6Étape 2 - Préparation Version du micrologiciel requise :

Matériel nécessaire :

Papier blanc A4 ou planche en bois de couleur claire de même taille.

1. Téléchargez l'
2. échiquier et imprimez-le sur une autre feuille de papier blanc A4. Assurez-vous que l'échelle d'impression est de 100% et vérifiez que l'échiquier imprimé a des carrés de 1x1 cm.
   Ensuite, fixez-le sur une surface ferme et plane, comme du bois ou de l'acrylique, pour éviter les problèmes d'étalonnage causés par les irrégularités.
   Then, attach it to a firm, flat surface, like wood or acrylic, to avoid calibration issues caused by unevenness.

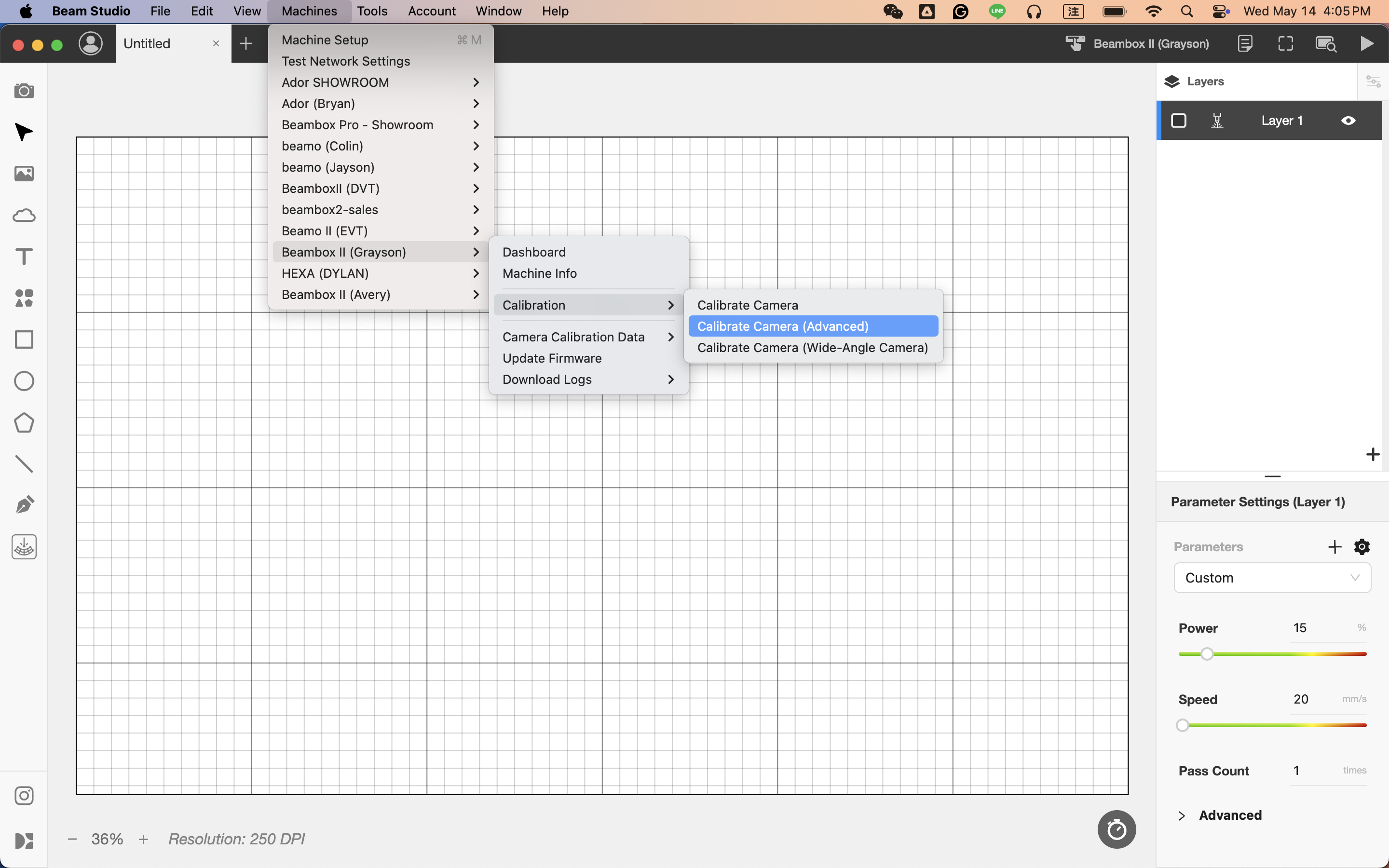

Étape 3 - Effectuer l'étalonnage avancé de la caméra

Sélectionnez le nom de la machine que vous souhaitez utiliser et cliquez sur "Étalonner la caméra (Avancé)."

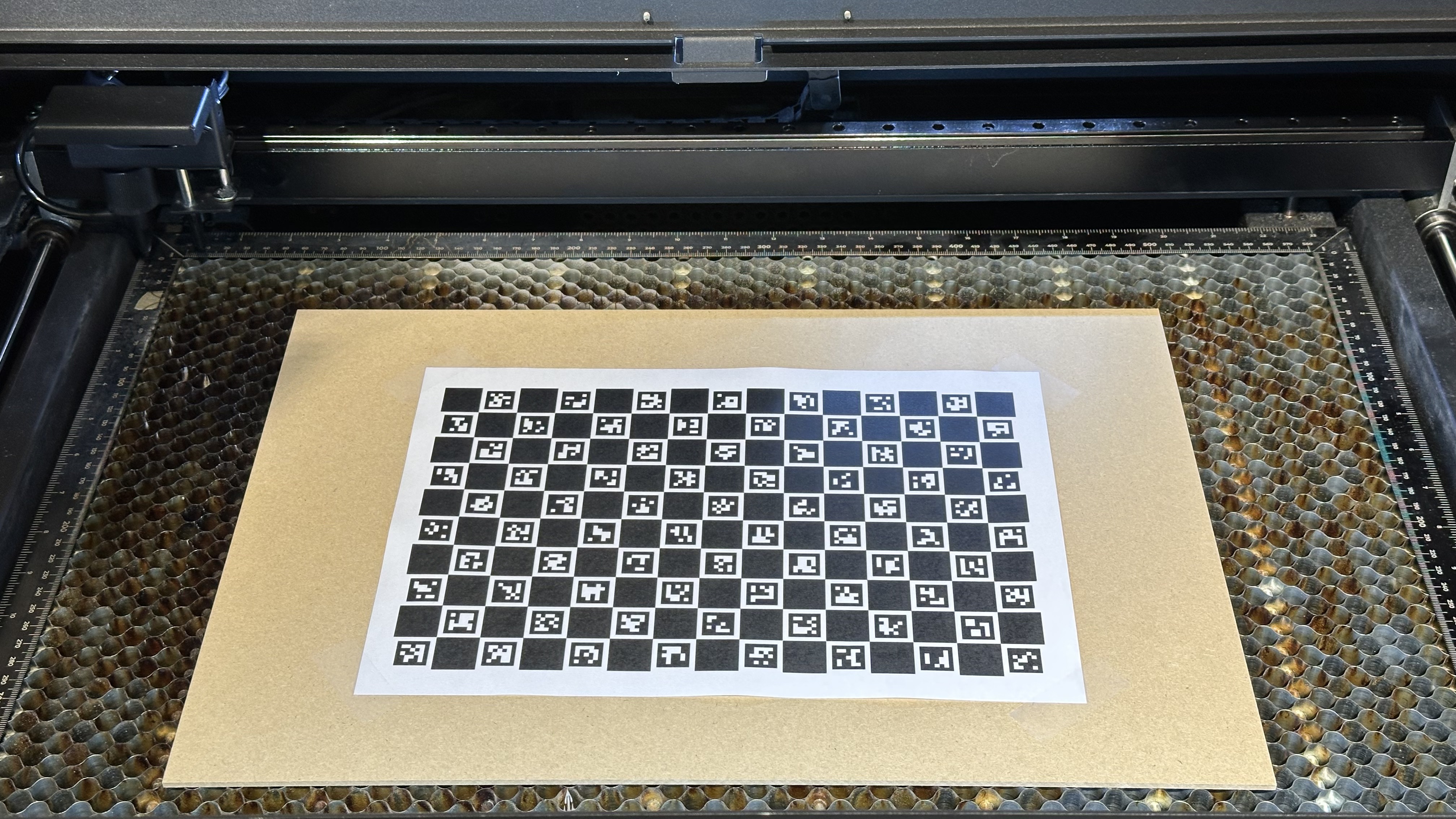

Étape 4 - Placer l'échiquier

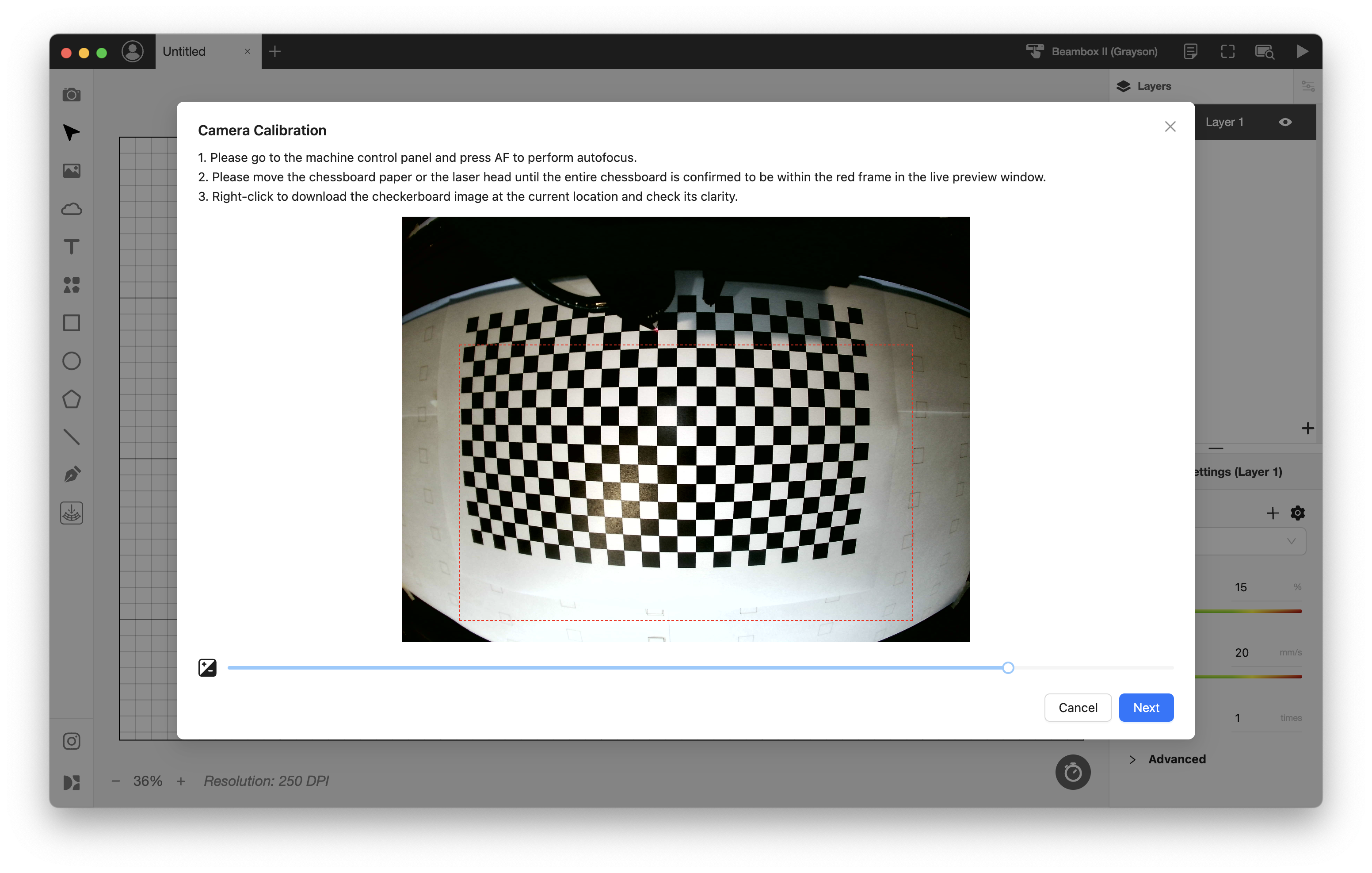

Étape 5 - Déplacer l'échiquier dans le carré rouge

Après avoir déplacé l'échiquier dans le carré rouge, cliquez sur Suivant pour étalonner.

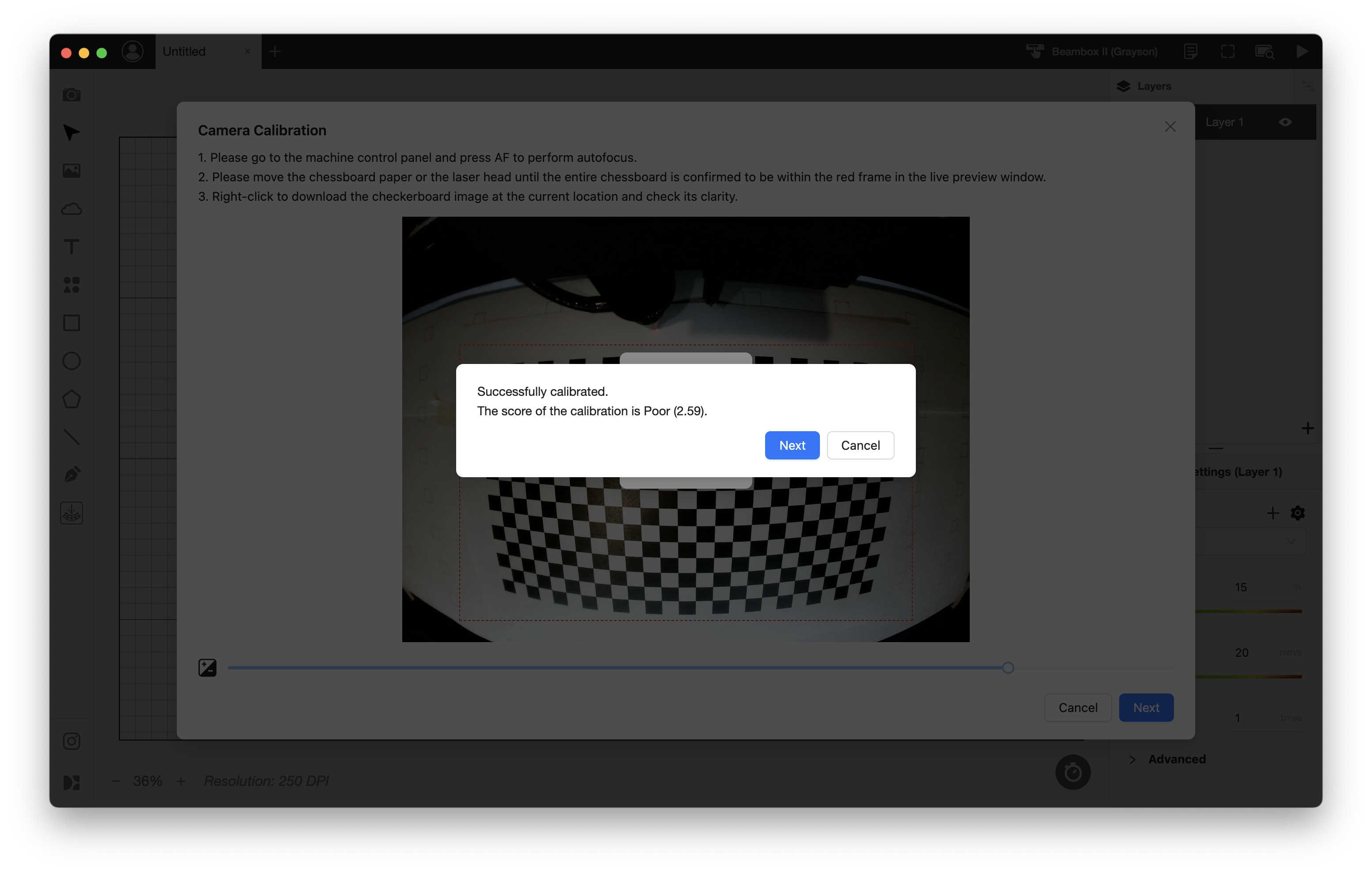

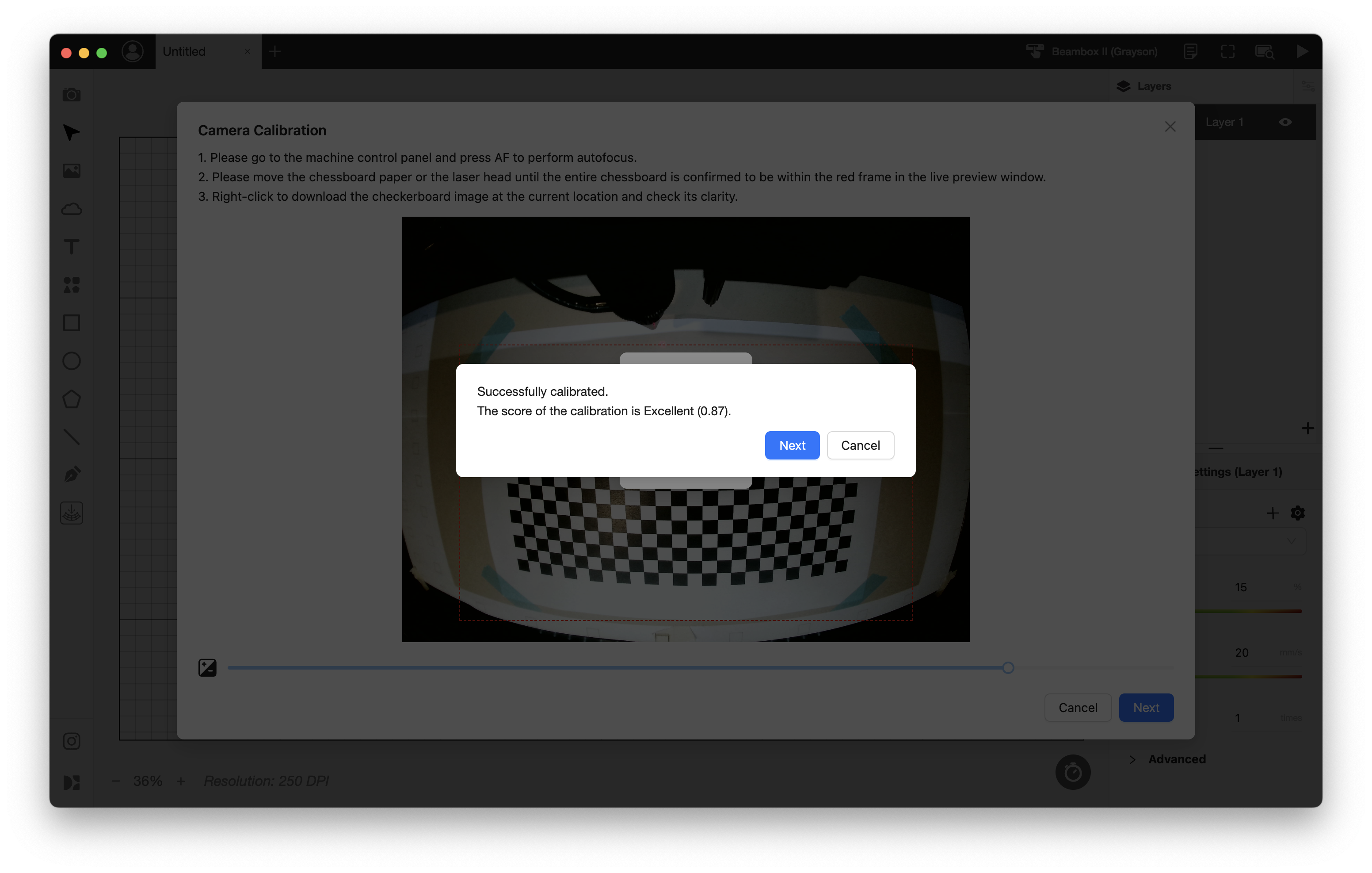

Étape 6 - Vérifier le score

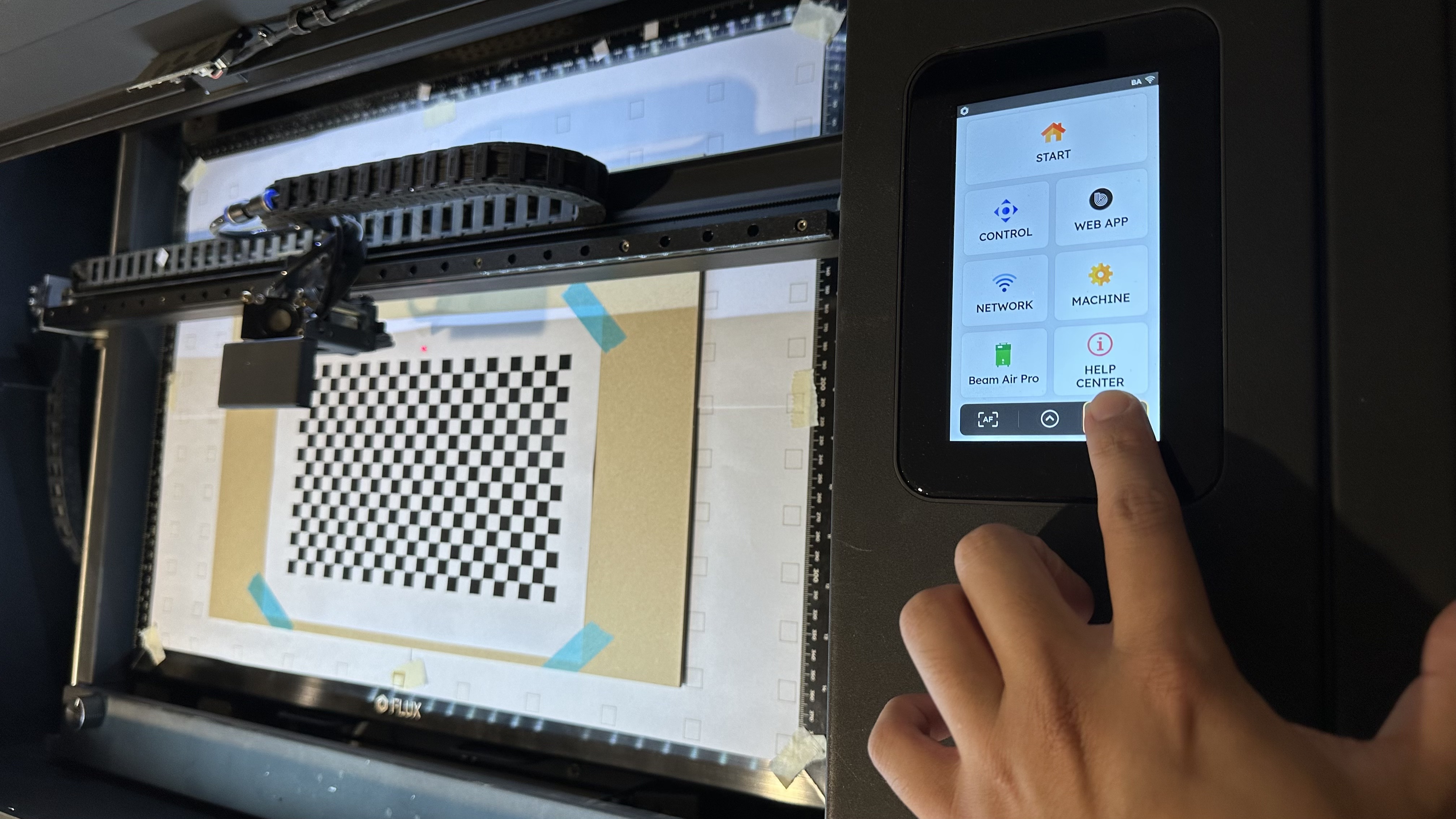

Si le score est faible, essayez de déplacer les plaques vers le bas, puis réétalonnez jusqu'à ce que le score devienne Excellent.

Étape 7 - Placer le papier blanc

Placez une feuille de papier blanc A4 propre au centre de la zone de travail et fixez-la en collant les quatre coins avec du ruban adhésif.

Étape 8 - Dessiner l'image d'étalonnage

Cliquez sur "DÉMARRER LA GRAVURE" pour dessiner l'image d'étalonnage.

Étape 9 - Aligner les points de repère

Zoomez, dézoomez et ajustez l'exposition de la photo pour aligner précisément les points de repère rouges avec les huit points dessinés.

Si les points de repère apparaissent en dehors du papier blanc, comme illustré sur l'image ci-dessous, suivez ces étapes pour les ajuster.

a. Faites glisser le cadre de la photo pour centrer le motif à 8 points dessiné, puis reprenez la photo.

b. Ajustez manuellement tous les points de repère.
Référez-vous à l'ordre suivant des points de repère :

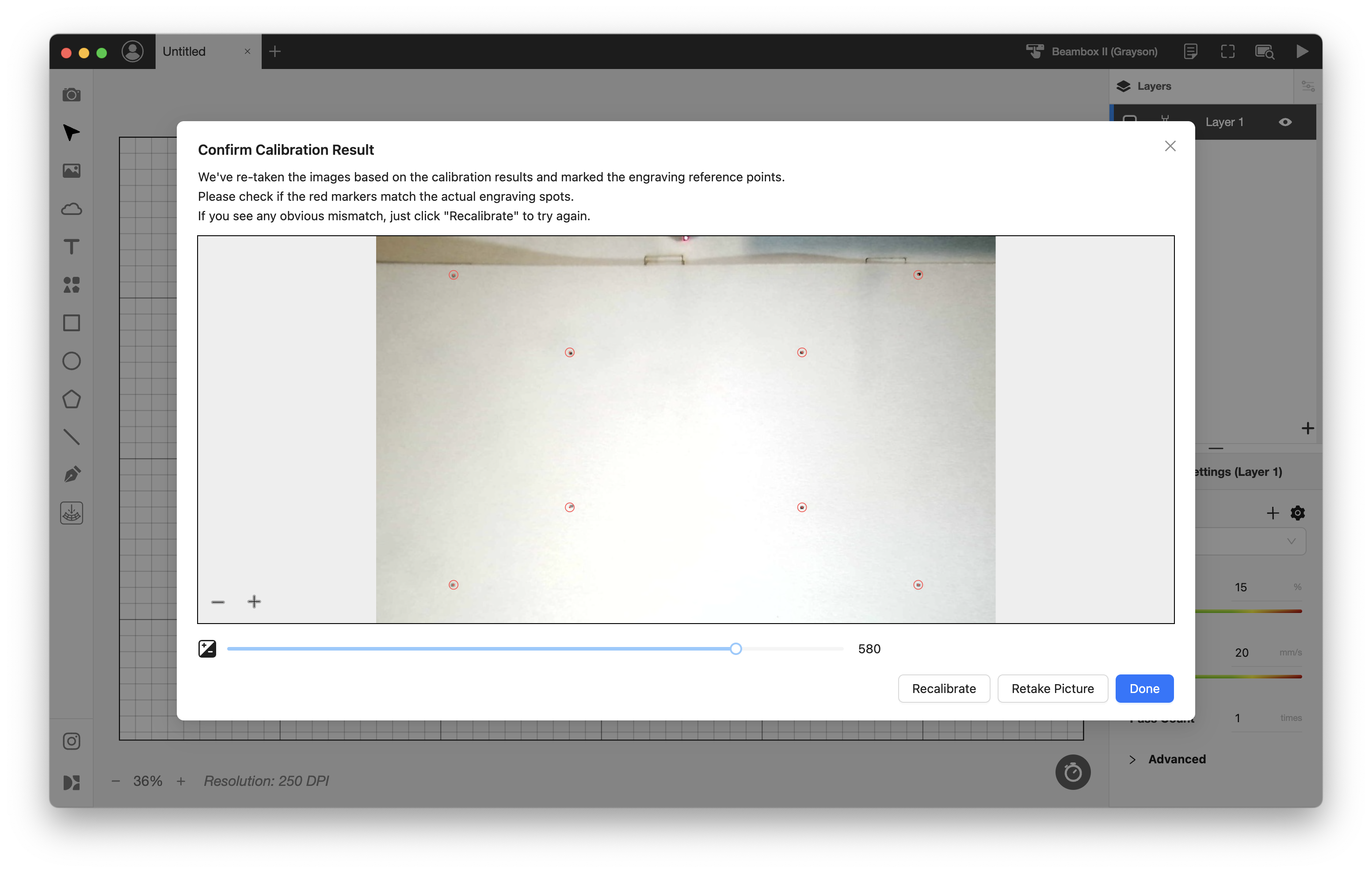

Étape 10 - Confirmer le résultat de l'étalonnage
