4-14 Beambox II - Alignement du faisceau rouge

Description

Cet article vous guidera pour ajuster le trajet du faisceau rouge afin de l'aligner avec le trajet du laser.

Quand faut-il aligner le faisceau rouge ?

Outils

Veuillez préparer les outils suivants :

Étape 1

Veuillez vous familiariser avec la procédure pour effectuer une impulsion en toute sécurité.

A. Mettez la machine sous tension. B. Fermez le capot. C. Entrez en mode Maintenance et attendez que le processus de référencement soit terminé.      (Assurez-vous que les icônes de la porte, du capot arrière et du fond sont fermées, sinon vous ne pourrez pas effectuer d'impulsion.) D. Localisez le bouton Impulsion. E. Une pression = une impulsion, deux pressions = deux impulsions, etc. ⚠︎ Veuillez toujours effectuer des impulsions lorsque le couvercle supérieur et le panneau arrière sont fermés.

Étape 2

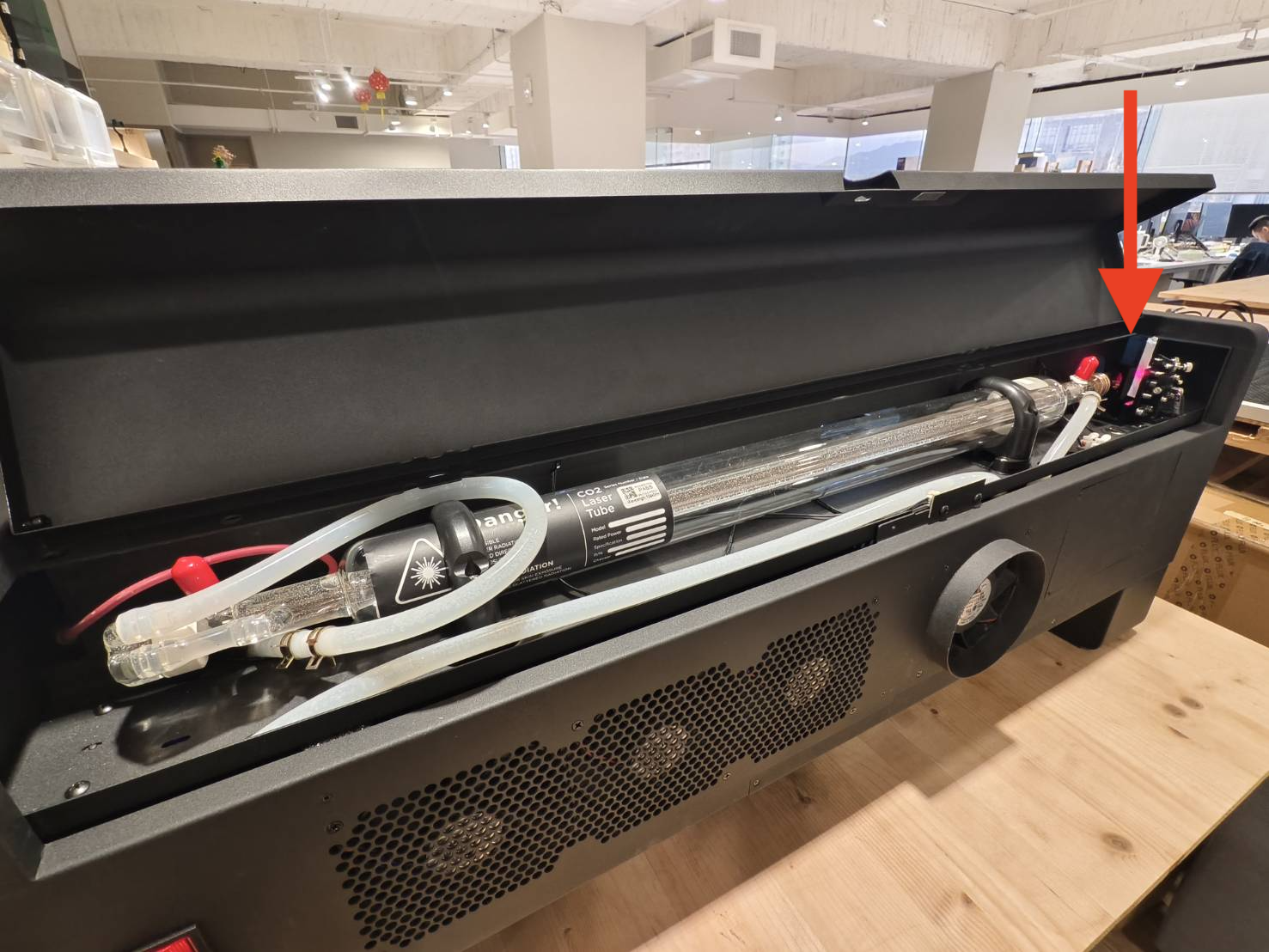

Utilisez un tournevis pour dévisser les vis à l'arrière de la machine, puis ouvrez le panneau arrière.

Étape 3

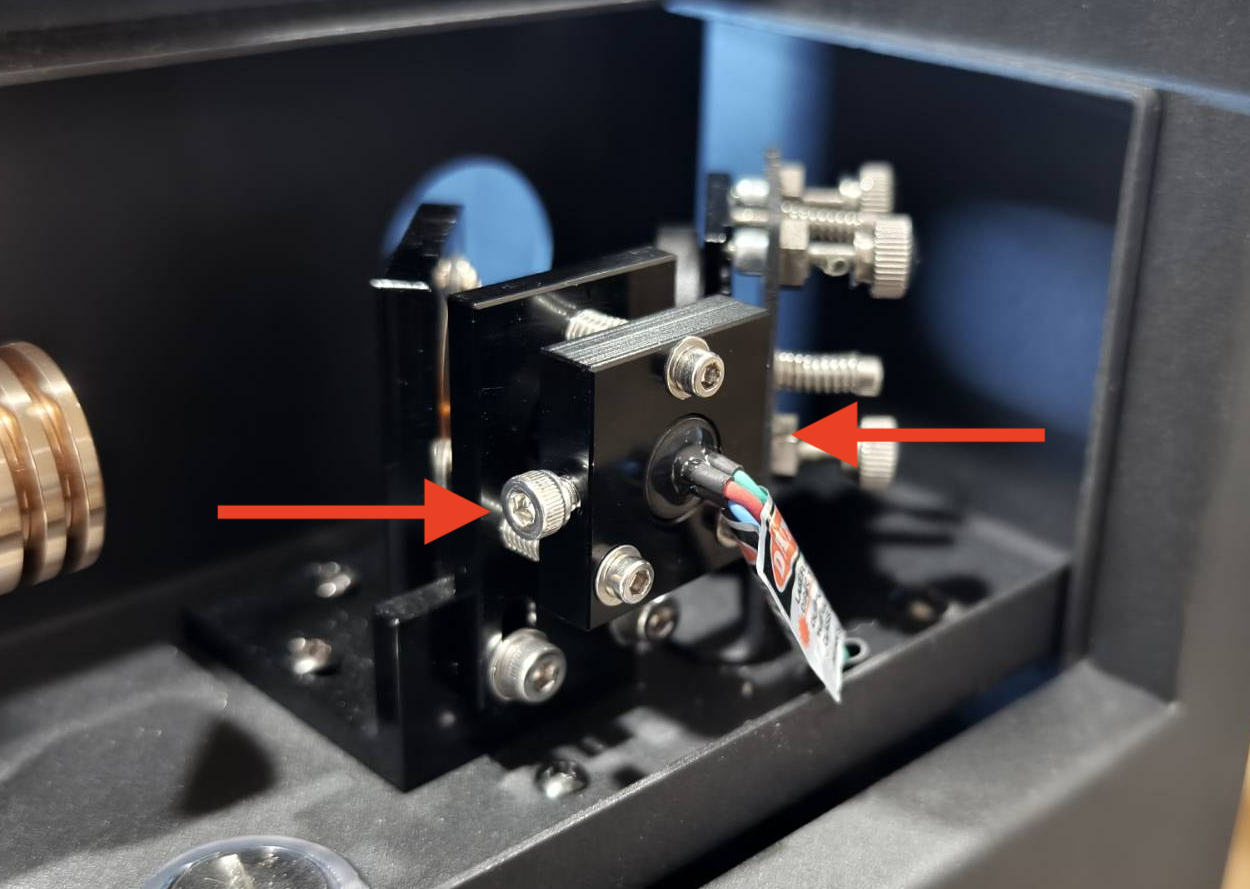

Assurez-vous que les deux vis sur les côtés de l'émetteur de lumière rouge sont bien serrées.
(Clé hexagonale de 3 mm)

Étape 4

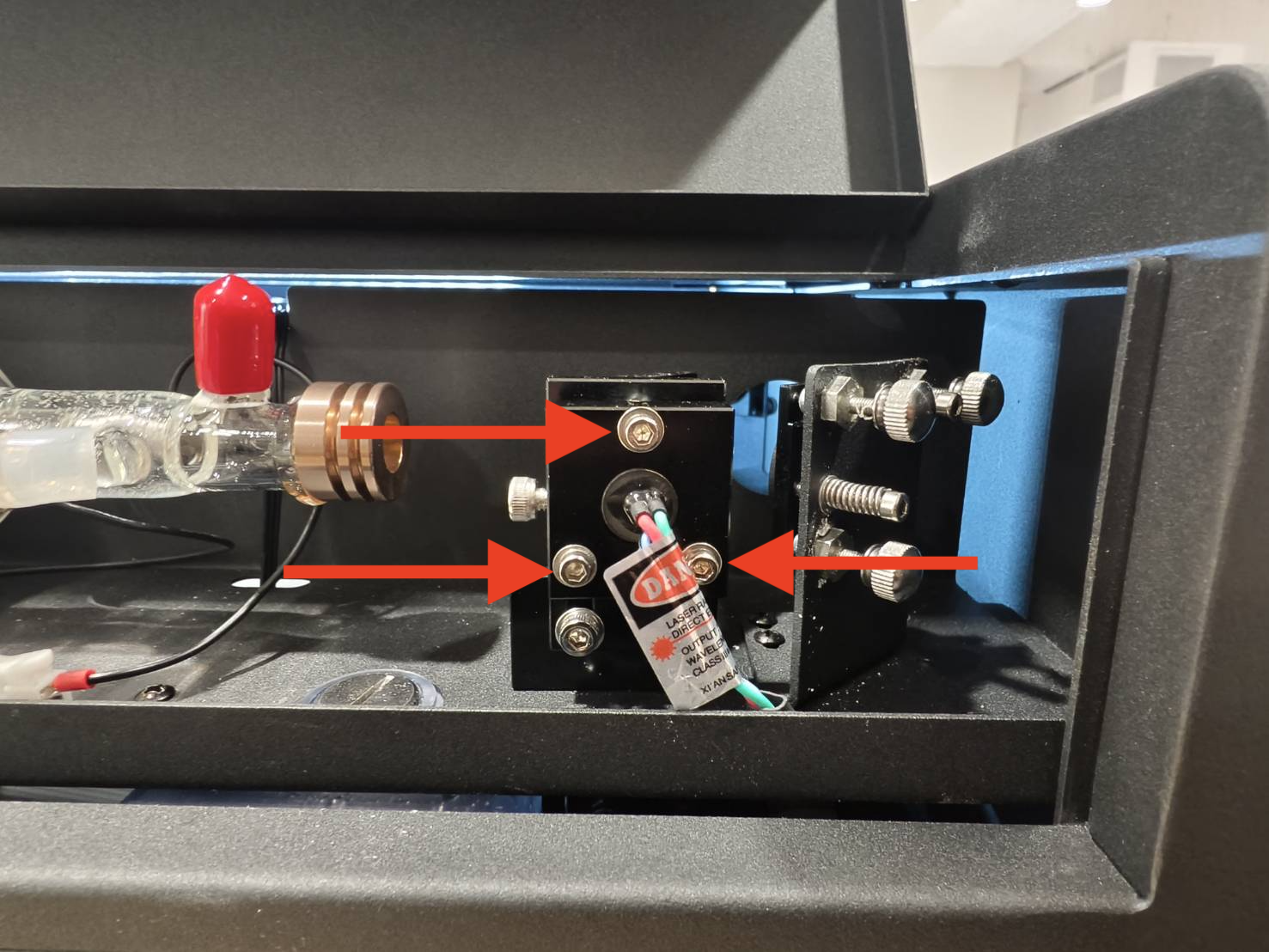

Serrez les trois vis de réglage sur le support du laser rouge.

Étape 5

Placez un morceau de ruban adhésif "double couche" sur le premier miroir et fermez le panneau arrière pour effectuer 3 impulsions.
(Ne retirez pas le ruban adhésif. Laissez-le sur le miroir.)

Étape 6

Ouvrez le panneau arrière et vérifiez si le point brûlé coïncide avec le laser rouge.

Bon exemple - Coïncidence	Mauvais exemple - Non-coïncidence

Déterminez votre résultat et l'action suivante à entreprendre :

Étape 7

Nous allons maintenant ajuster le faisceau rouge horizontalement.

• Desserrez les trois vis situées au bas du support du faisceau rouge.
• Déplacez le support pour que le point de brûlure et le faisceau rouge se superposent horizontalement.
• Serrez les vis.

Étape 8

Nous allons maintenant ajuster le faisceau rouge verticalement.

• Desserrez les deux vis sur le côté du support du faisceau rouge.
• Déplacez le support pour que le point de brûlure et le faisceau rouge se superposent verticalement.
• Serrez les vis.

Étape 9

Placez un nouveau ruban adhésif double couche sur le premier miroir et effectuez trois impulsions pour vérifier à nouveau le trajet.

Bon exemple - Coïncidence	Mauvais exemple - Non-coïncidence

Déterminez votre résultat et l'action suivante à entreprendre :

Étape 10

Desserrez les trois vis pour permettre l'ajustement.

Étape 11

Cette étape vérifie si les trajets du faisceau rouge et du laser CO2 réel coïncident et sont alignés.
S'ils ne sont pas alignés, ajustez l'émetteur de lumière rouge avec une clé Allen de 2,5 mm.

Ouvrez la porte. Placez un ruban adhésif double face à deux couches sur l'entrée du troisième miroir. Entrez en mode de contrôle et desserrez le moteur. Déplacez la tête laser vers le coin inférieur droit. Assurez-vous que le laser rouge est activé. Fermez la porte. Effectuez 3 impulsions. Vérifiez si le point du laser rouge et la marque de brûlure se superposent. Ajustez le laser rouge si nécessaire.

Bon exemple - Coïncidence Mauvais exemple - Non-coïncidence   Vis et trajet du faisceau de l'émetteur de lumière rouge   Démonstration     Remarque : Si votre point rouge n'est pas sur le ruban, cela indique que la trajectoire de votre laser rouge est trop décalée. Vous pourrez peut-être le localiser sur le deuxième miroir et déplacer le point rouge sur la surface réfléchissante du miroir.

Étape 12

Veuillez vérifier le trajet optique du laser en utilisant le lien ci-dessous.
4-9 Inspection du trajet optique

Déterminez votre résultat et l'action suivante à entreprendre :
