5-17 Réglage de la tension de la courroie de l'axe Z

Description

Le réglage de la tension de la courroie assure que celle-ci n'est ni trop lâche ni trop serrée. Ce document explique en détail comment ajuster la courroie de la plateforme de levage de l'axe Z. Si vous rencontrez l'un des problèmes suivants :

• Bruit fort et anormal lors du déplacement de l'axe Z vers le haut ou le bas
• L'axe Z se bloque à mi-course
• La hauteur de levage de l'axe Z est incorrecte
• La courroie de l'axe Z glisse ou saute des dents

...vous pouvez généralement résoudre ces problèmes en ajustant la tension de la courroie.

＊Remarque :

• Si l'axe Z se bloque ou émet un bruit fort à grande vitesse, nous recommandons de desserrer la tension de la courroie.
• Si l'axe Z se bloque ou si la courroie glisse (saute des dents), nous recommandons de serrer la tension de la courroie.

Version du micrologiciel applicable : v6.0.10

Outils nécessaires

• Clé Allen de 4 mm

Étape 1 - Mettre la machine hors tension

Avant d'effectuer tout réglage, assurez-vous que la machine est complètement hors tension.

Étape 2 - Retirer la plaque alvéolée et le support de plateforme

Étape 3 - Localiser la zone de réglage

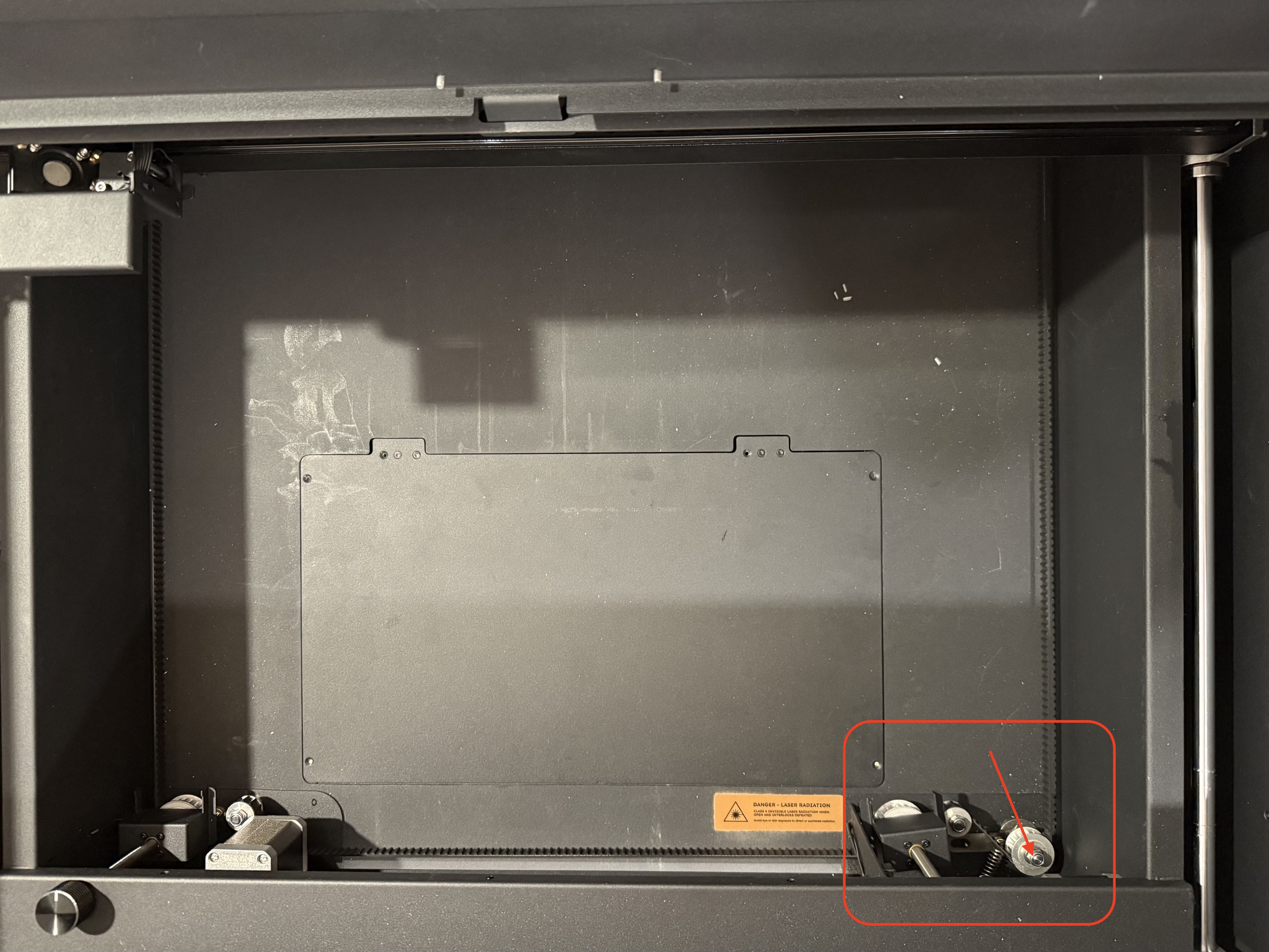

Repérez la molette de réglage de la tension de la courroie. Elle se trouve dans la partie inférieure droite de la machine. Suivez l'axe de la molette de réglage de la tension pour localiser la vis de blocage sur la face inférieure de la machine.

Étape 4 - Ajuster la tension de la courroie

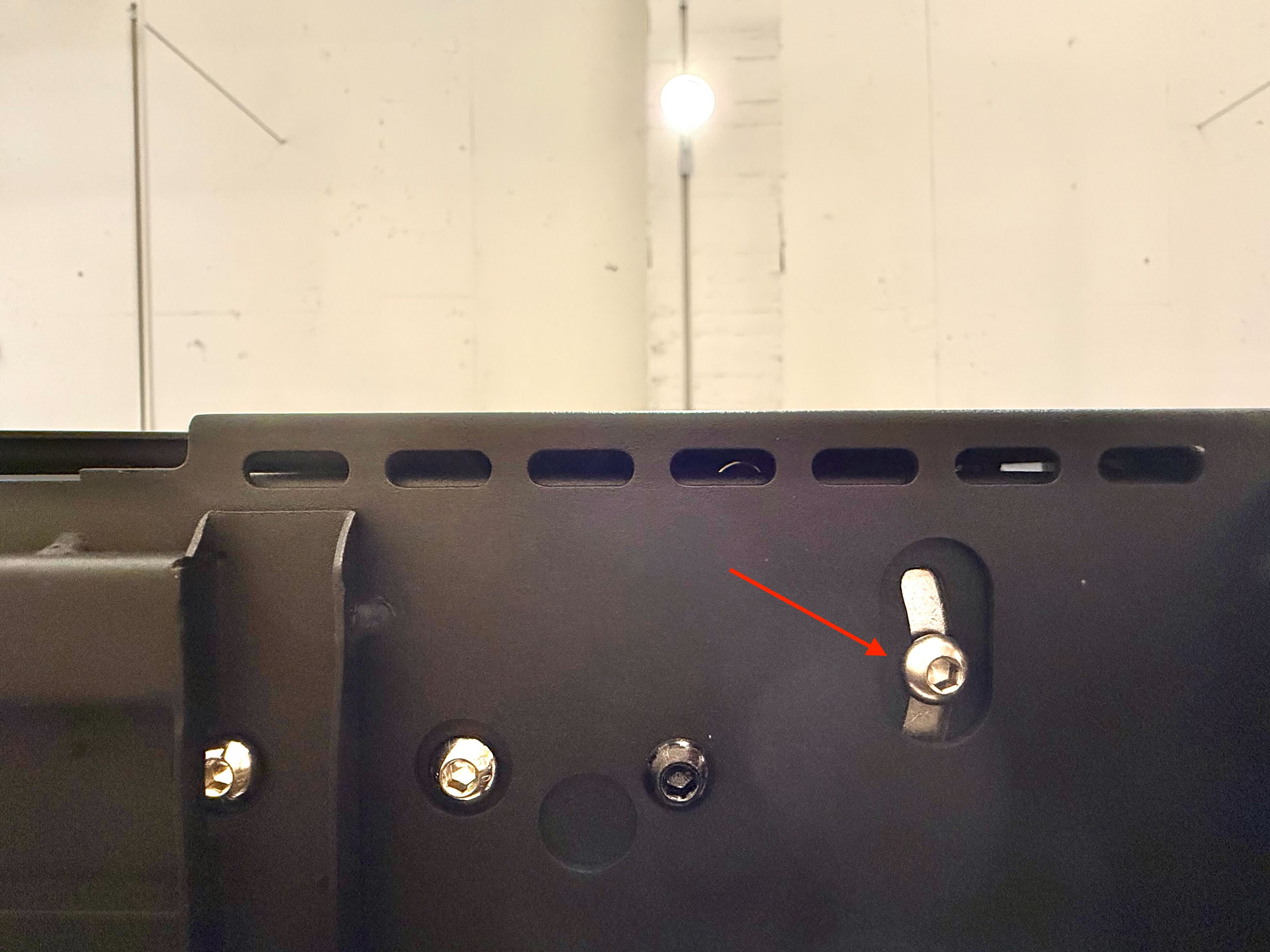

4-1 Desserrer la vis de blocage

À l'aide de la clé hexagonale de 4 mm, desserrez légèrement la vis de blocage d'environ un tour et demi. Il n'est pas nécessaire de la retirer complètement.

4-2 Déplacer la molette de réglage de la tension

Pendant que la vis de blocage est desserrée, placez votre clé hexagonale de 4 mm sur la vis et poussez simultanément la structure de la molette de réglage de la tension vers l'intérieur de la machine. Cela permet à la molette de tension de la courroie de coulisser d'avant en arrière.

4-3 Serrer la vis de blocage

Une fois la position appropriée trouvée, resserrez la vis de blocage avec la clé hexagonale de 4 mm. Assurez-vous qu'elle est bien fixée et qu'elle ne se desserrera pas d'elle-même.

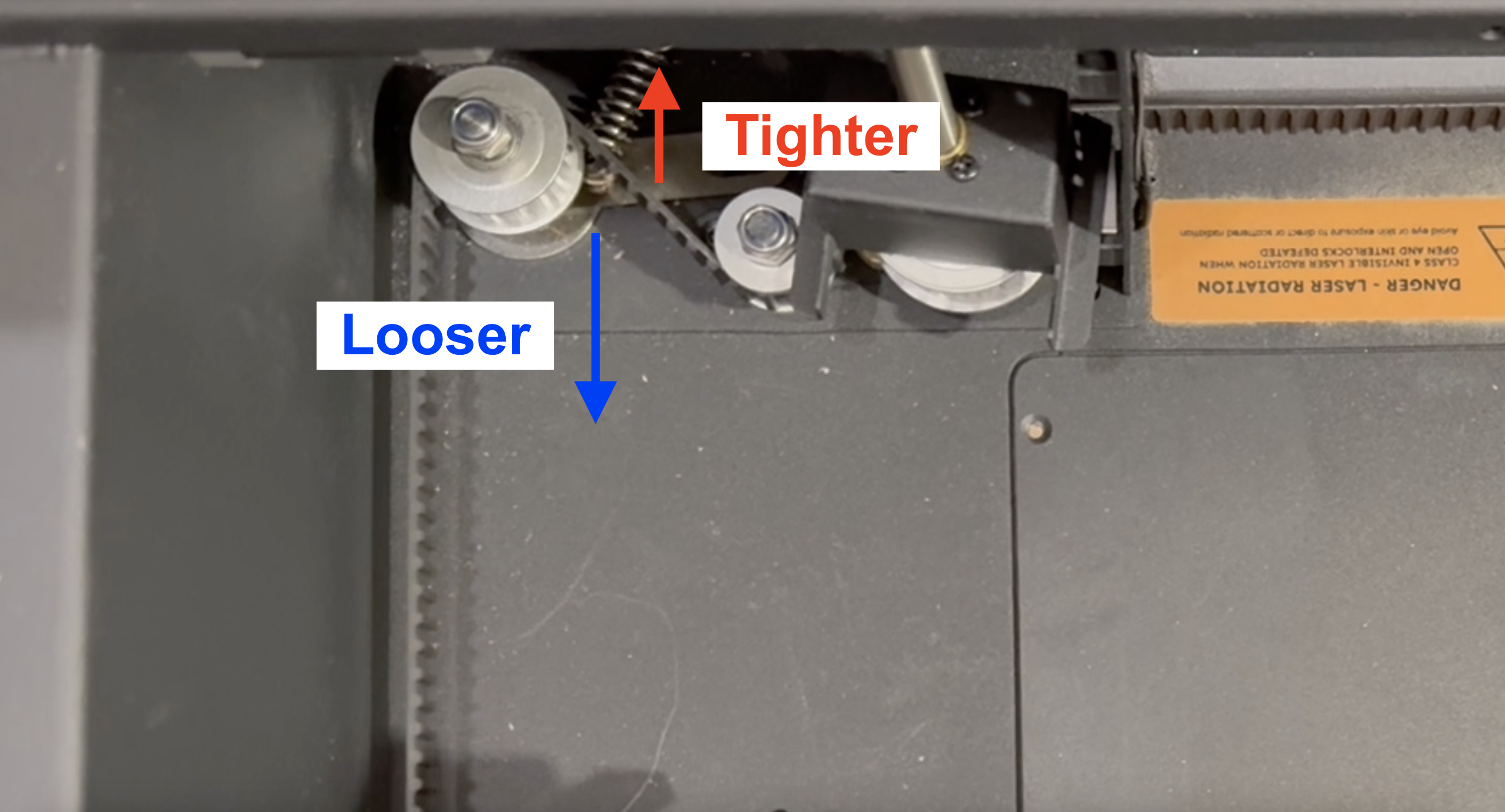

• Déplacer la molette de tension dans la direction de la flèche bleue desserre la courroie.
• Déplacer la molette de tension dans la direction de la flèche rouge resserre la courroie.

Étape 5 - Test

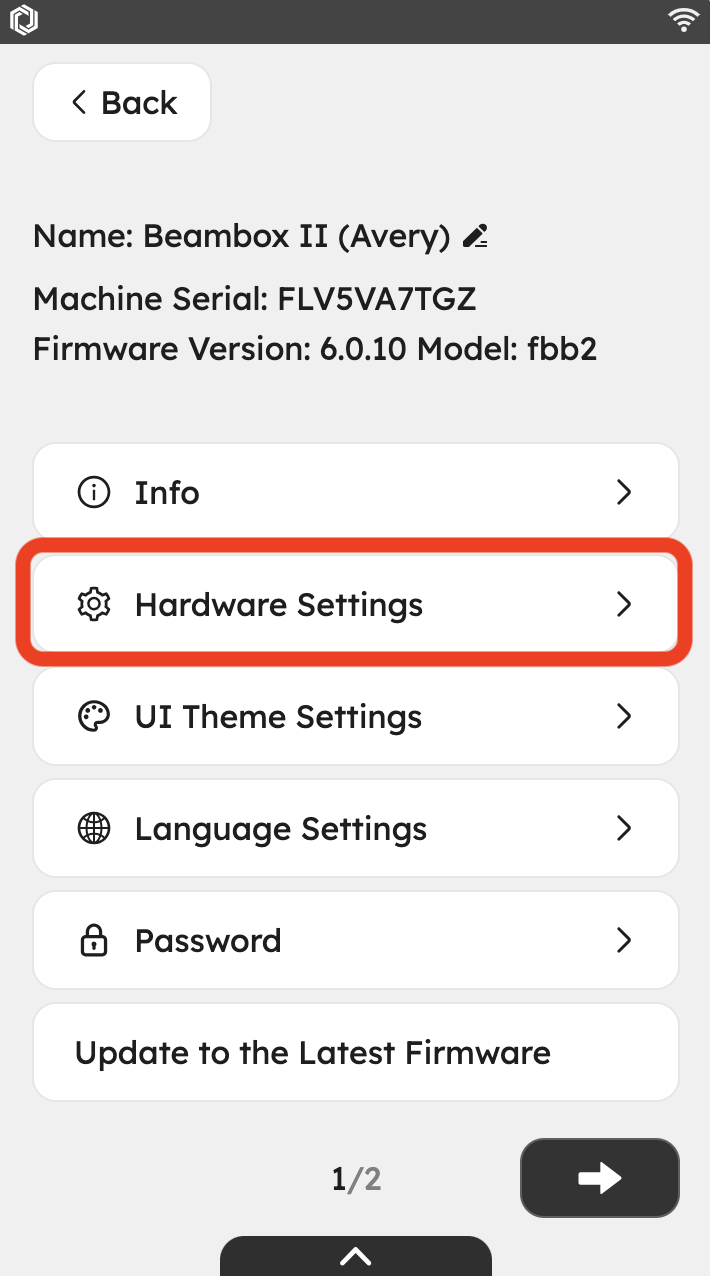

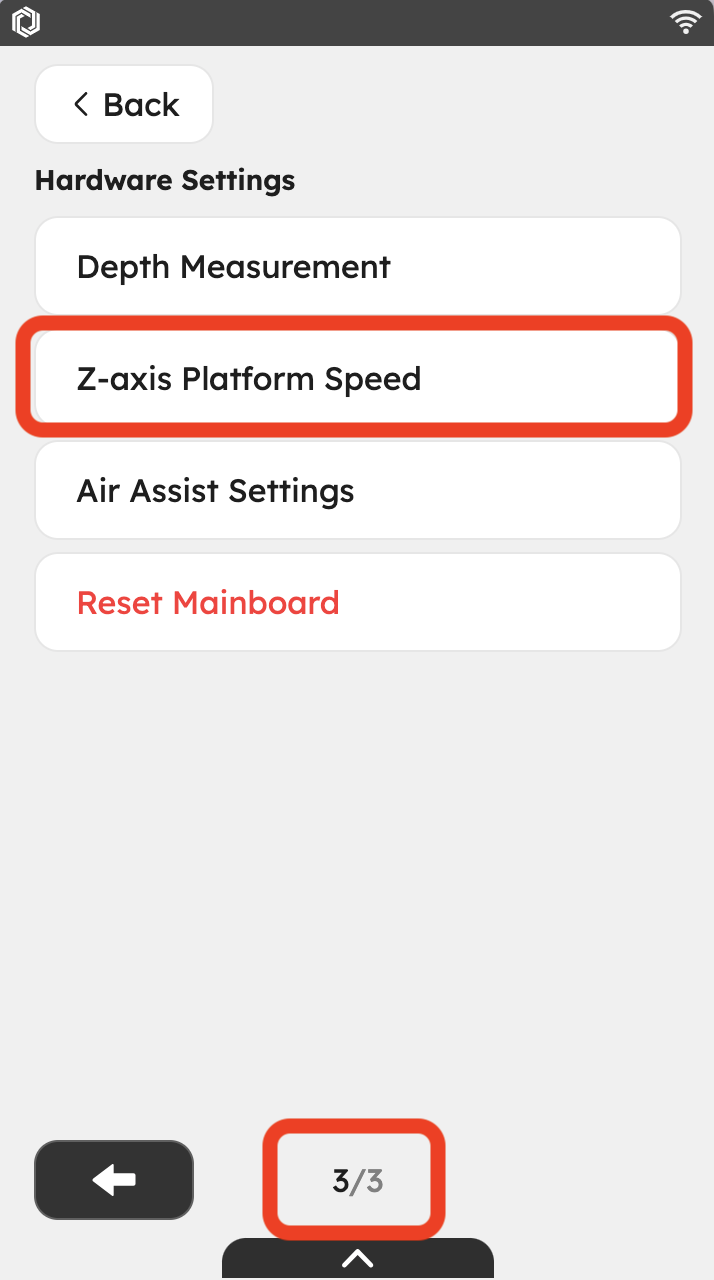

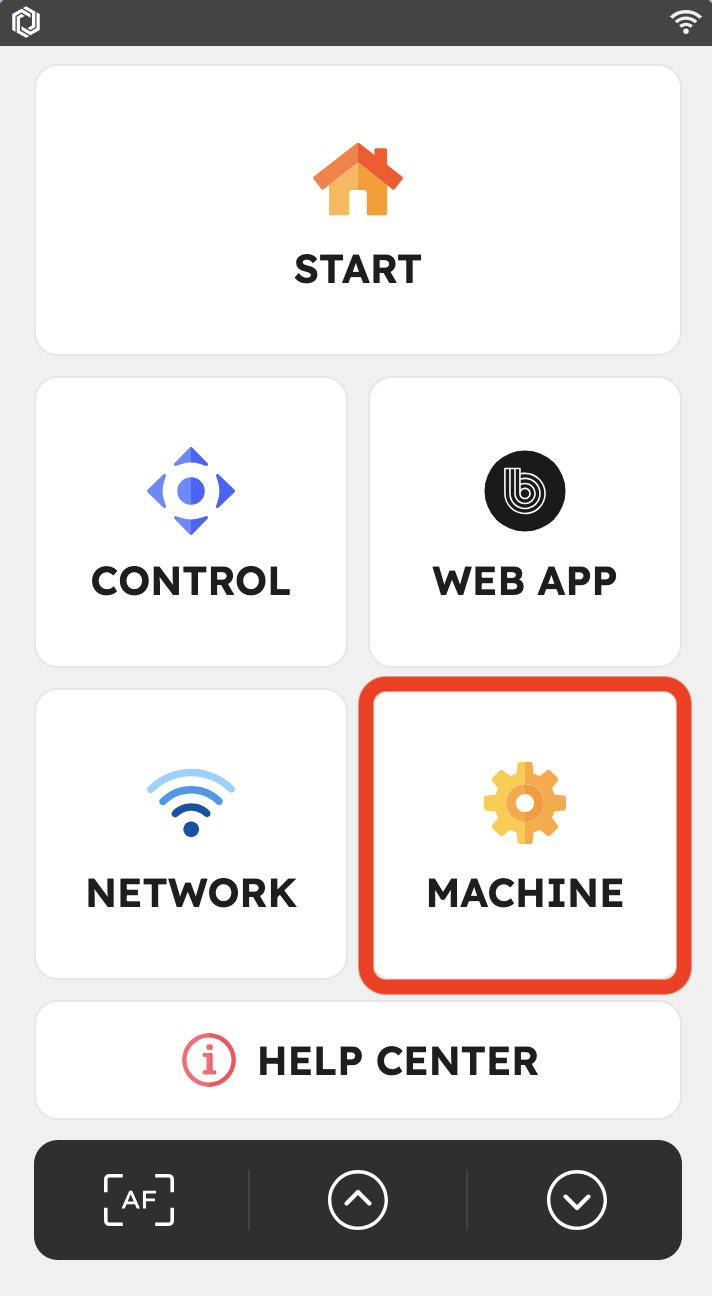

Après le réglage, remettez en place la plaque alvéolée et le support de plateforme. Assurez-vous d'exécuter le "Test de vitesse de la plateforme de l'axe Z" dans les paramètres matériels pour confirmer que la plateforme de levage se déplace en douceur. Si elle ne fonctionne pas correctement, répétez l'étape 4 pour réajuster la tension de la courroie.

Q1. Comment puis-je vérifier si la plateforme de levage fonctionne correctement ?

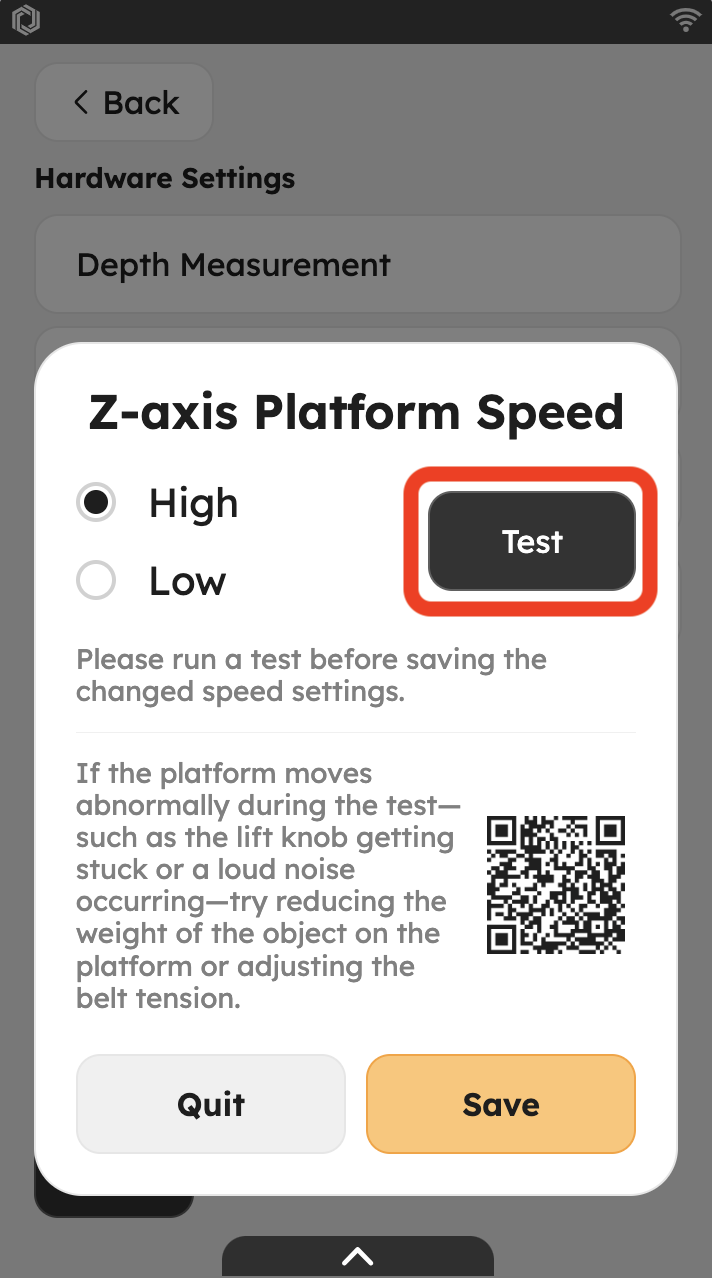

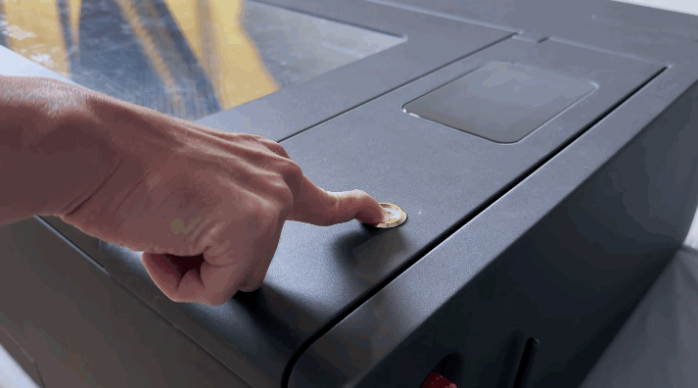

Lorsque vous appuyez sur le bouton "Test" la plateforme de levage de l'axe Z se déplace d'abord vers la position basse pour se calibrer. Après le calibrage, elle monte et descend une fois à la vitesse définie. Tout au long du processus de calibrage et de levage, observez le bouton situé dans la partie inférieure gauche de la machine pour vérifier s'il tourne normalement. Si c'est le cas, votre réglage de la tension de la courroie est correct.

Q2. Dois-je utiliser une vitesse élevée pour le test ?

Pas nécessairement. Si un test à basse vitesse fonctionne sans problème, vous pouvez simplement utiliser le réglage à basse vitesse. Ce n'est que si vous avez besoin de vitesses plus élevées (par exemple, lors de la gravure sur surface courbe) que nous recommandons de le régler à haute vitesse.

Les facteurs affectant la stabilité de l'axe Z comprennent la vitesse du moteur, le poids sur la plateforme et la tension de la courroie. Pour maintenir la stabilité à des vitesses élevées, il est généralement recommandé de réduire la charge de la plateforme et de légèrement desserrer la tension de la courroie. Cependant, si la courroie est trop lâche, elle peut sauter ou manquer des dents pendant le levage. Par conséquent, la vitesse et la tension optimales dépendent de vos besoins spécifiques d'application.
